665

ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию

и метрологии

_^преля    2026 г. №

Сведения

о признании результатов испытаний и утверждения типа, первичной поверки средства измерений

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О признании результатов испытаний и утверждения типа

первичной поверки средства измерений

В целях реализации Соглашения о взаимном признании результатов испытаний в целях утверждения типа, метрологической аттестации, поверки

по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:

• 1. Признать результаты испытаний и утверждения типа, первичную поверку средства измерений, сведения о котором прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения о признании результатов испытаний и утверждения типа, первичной поверки средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ № 1.1

к приказу Федерального агентства по техническому регулированию

и метрологии

от « ⁰⁶ »     ялреря    2026 г. № ⁶⁶⁵

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки измерителей параметров электростатического поля ИПЭП-1, рег. № 98229-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа измерителей параметров электростатического поля ИПЭП-1, 1 лист.

• 2. Описание типа измерителей параметров электростатического поля ИПЭП-1, 7 листов.

• 3. Методика поверки измерителей параметров электростатического поля ИПЭП-1, 16 листов.

• 4. Лист с изображением знака поверки, 1 лист.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

СЕРТИФИКАТ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Наименование типа средств измерений:

Измерители параметров электростатического поля ИПЭП-1

Производитель:

ОАО «МНИПИ», г. Минск, Республика Беларусь

Выдан:

ОАО «МНИПИ», г. Минск, Республика Беларусь

Документ на поверку:

МП.МН 1325-2003 «Система обеспечения единства измерений Республики Беларусь. Измерители параметров электростатического поля ИПЭП-1. Методика поверки» в редакции извещения № 2 УШЯИ.63-2024 об изменении УШЯИ.411153.002

Интервал времени между государственными поверками: 12 месяцев

Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 05.02.2025 № 20

Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об утверждении типа средства измерений, или утвержденный тип единичного экземпляра средства измерений разрешаются к применению на территории Республики Беларусь в соответствии с прилагаемым описанием типа средства измерений.

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ приложение к сертификату об утверждении типа средств измерений от г-                     20 г. №         ________________

Наименование типа средств измерений и их обозначение:

Измерители параметров электростатического поля ИПЭП-1

Назначение и область применения:

Измерители параметров электростатического поля ИПЭП-1 (в дальнейшем -измерители) предназначены для бесконтактного измерения потенциала электростатически заряженных плоских объектов, напряженности электростатического поля вблизи заряженных плоских объектов и поверхностной плотности электрических зарядов.

Область применения: нефтехимическая, легкая промышленность, машиностроение.

Описание:

Принцип действия измерителей основан на изменении напряжения на приемном электроде при его периодическом экранировании. Для этого используется вращающийся (с помощью двигателя) заземленный экран (заслонка), который периодически закрывает приемный электрод от поля. Напряжение на приемном электроде периодически меняется от нуля (когда электрод закрыт) до значения, пропорционального потенциалу данной точки (когда электрод открыт).

Измерители выпускаются в двух исполнениях ИПЭП-1 и ИПЭП-1/1.

Измерители ИПЭП-1 могут работать в информационно-измерительных системах по интерфейсу СТЫК С2 при использовании программного обеспечения IPP2.hex.

Измерители ИПЭП-1/1 предназначены для работы в автономном режиме и не используются для работы в информационно-измерительных системах.

Измерители с помощью лазерного указателя обеспечивают контроль расстояния до измеряемого объекта при двух фиксированных значениях расстояния 2 см и 10 см, выполняют заряд встроенных аккумуляторов и автоматическое отключение по его окончании.

Дата изготовления указывается в руководстве по эксплуатации, год изготовления на маркировочной табличке измерителя.

Фотографии общего вида измерителей приведены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Диапазон измерений потенциала заряженных объектов, кВ: при расстоянии до объекта 2 см при расстоянии до объекта 10 см

Продолжение таблицы 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность: приведена в таблице 3.

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульный лист руководства по эксплуатации.

Поверка осуществляется по МП.МН 1325-2003 «Система обеспечения единства измерений Республики Беларусь. Измерители параметров электростатического поля ИПЭП-1. Методика поверки» в редакции извещения №2 УШЯИ.63-2024 об изменении УШЯИ.411153.002.

Сведения о методиках (методах) измерений: отсутствуют.

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

ТУ РБ 100039847.043-2003 «Измерители параметров электростатического поля ИПЭП-1. Технические условия».

Технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

Технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

методику поверки:

МП.МН 1325-2003 «Система обеспечения единства измерений Республики Беларусь. Измерители параметров электростатического поля ИПЭП-1. Методика поверки» в редакции извещения № 2  УШЯИ.63-2024 об изменении

УШЯИ.411153.002.

Перечень средств поверки: представлен в таблице 4.

Таблица 4

Наименование и тип (условное обозначение) эталонов

_____________________и вспомогательных средств поверки_____________________ Термогигрометр UNITES S ТНВ 1________________________________________

Вольтметр универсальный В7-91___________________________________________

Частотомер электронно-счетный 43-81 (с делителем)__________________________

Секундомер электронный «Интеграл С-01»__________________________________

Установка высоковольтная измерительная (испытательная) УПУ-21_____________

Прибор для поверки вольтметров В1-12______________________________________

Установка для поверки киловольтметров У400_______________________________

Плоскопараллельные концевые меры ГОСТ 9038-90 набор № 2, класс 4_________

Примечание - Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя:   измерители параметров электростатического поля ИПЭП-1

соответствуют требованиям ТУ РБ 100039847.043-2003, ТР ТС 020/2011, ТР ТС 004/2011.

Производитель средств измерений:

ОАО «МНИПИ», Республика Беларусь 220113, г. Минск, ул. Я. Коласа, 73 телефон: 8 (017) 270-01-00 www.rnnipi.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений / метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие

«Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Приложение 1

(обязательное)

Фотографии общего вида средств измерений

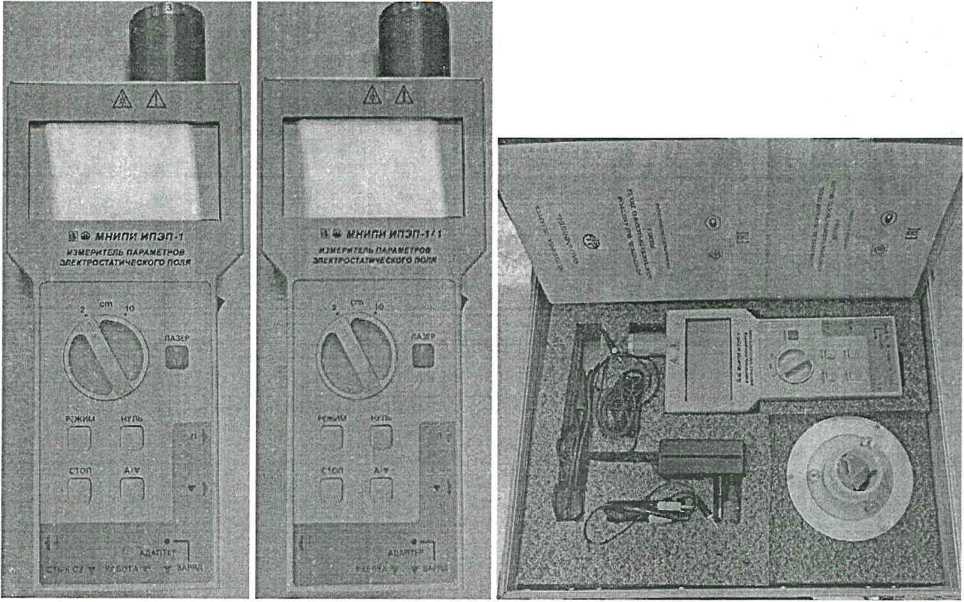

Рисунок 1.1 - Внешний вид измерителей параметров

электростатического поля ИПЭП-1 (изображения носят иллюстративный характер)

СДЕЛАНО В БЕЛАРУСИ

СДЕЛАНО В БЕЛАРУСИ

Рисунок 1.2 - Внешний вид маркировки измерителей параметров электростатического поля ИПЭП-1

(изображение носит иллюстративный характер)

Приложение 2

(обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

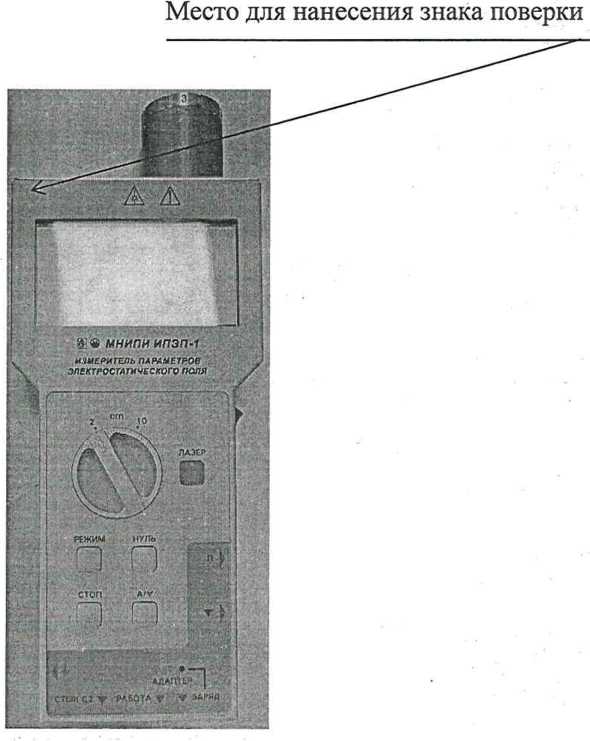

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ ИПЭП-1

Методика поверки

УШЯИ.411153.002 МП

МП.МН 5" -2003

съ

Г.М.Талаева

/;о’/

Содержание

• 1 Нормативные ссылки

• 2 Операции и средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

  • 7.1  Внешний осмотр

  • 7.2  Проверка электрической прочности изоляции

  • 7.3  Опробование

  • 7.4  Определение метрологических характеристик

• 8 Оформление результатов поверки

Приложение А (обязательное) Обязательные метрологические требования к измерителям

Приложение Б (рекомендуемое) Форма протокола поверки

Библиография

Настоящая методика поверки (далее - МП) распространяется на измерители параметров электростатического поля ИПЭП-1, изготовленные по [1] (далее по тексту - измерители), производства ОАО «МНИПИ», Республика Беларусь, и устанавливает методы и средства их первичной и последующей поверок.

Обязательные метрологические требования к измерителям приведены в приложении А.

1 Нормативные ссылки

В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации (далее - ТИПА):

ТКП 8.007-2023 Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений, предназначенных для применения при измерениях вне сферы законодательной метрологии. Правила проведения работ

ТКП 181-2009 Правила технической эксплуатации электроустановок потребителей

ТКП 427-2022 Электроустановки. Правила по обеспечению безопасности при эксплуатации ГОСТ 9038-90 Меры длины концевые плоскопараллельные. Технические условия

ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

Примечание - При пользовании настоящей МП целесообразно проверить действие ссылочных документов на официальном сайте Национального фонда ТИПА в глобальной компьютерной сети Интернет.

Если ссылочные документы заменены (изменены), то при пользовании настоящей МП следует руководствоваться действующими взамен документами. Если ссылочные документы отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

2 Операции и средства поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 2.1, и применены средства поверки с характеристиками, указанными в таблице 2.2.

Таблица 2.1

Примечание - Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают, измеритель признают непригодным и направляют в ремонт. '

Таблица 2.2

3 Требования к квалификации поверителей

• 3.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих необходимую квалификацию в области обеспечения единства измерений.

• 3.2 Поверители должны пройти инструктаж по охране труда и иметь группу допуска не ниже IV по электробезопасности на право работы на электроустановках с напряжением выше 1 000 В r соответствии с ТКП 427.

• 3.3 Перед проведением поверки поверитель должен ознакомиться с настоящей МП, эксплуатационной документацией [2] на поверяемый измеритель и на используемые средства поверки.

4 Требования безопасности

• 4.1 При подготовке и проведении поверки измерителя должны соблюдаться требования безопасности, указанные в ТКП 181, ТКП 427, а также в эксплуатационной документации [2].

• 4.2    По требованиям к электробезопасности измеритель относится к классу защиты II ГОСТ IEC 61010-1.

• 4.4 Измеритель не оказывает вредного воздействия на окружающую среду при соблюдении правил эксплуатации, изложенных в эксплуатационной документации [2].

5 Условия поверки

5.1 При проведении поверки должны быть соблюдены следующие условия:

• 5.2 Проводят измерения параметров окружающей среды и заносят полученные результаты в протокол поверки по форме, приведенной в приложении Б.

6 Подготовка к поверке

• 6.1 Перед проведением поверки измеритель выдержать в условиях, установленных в 5.1 не менее 4 ч.

• 6.2 Средства поверки выдержать в условиях, установленных в 5.1 не менее 4 ч и подготовить к работе в соответствии с их эксплуатационной документацией.

• 6.3 При подготовке к поверке измерителя должны быть выполнены подготовительные работы, указанные в эксплуатационной документации [2].

• 6.4 Перед проведением измерений измеритель выдержать во включенном состоянии не менее 5 мин.

• 6.5 При проведении поверки следует использовать принадлежности из состава измерителя.

• 7 Проведение поверки

  • 7.1    Внешний осмотр

    • 7.1.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого измерителя следующим требованиям:

• - наличие в комплекте соединительных кабелей;

• - наличие и прочность крепления органов управления, четкость фиксации их положения;

• - отсутствие инородных тел внутри корпуса;

• - отсутствие механических повреждений;

• - исправность гнезд, четкость маркировки измерителя.

Измеритель, имеющий дефекты, признается непригодным и поверку прекращают.

Результат проверки считают положительным, если измеритель соответствует требованиям п.7.1.1.

• 7.2 Проверка электрической прочности изоляции

-V -.■■■•  ".

• 7.2.1 Проверку электрической прочности изоляции проводят в нормальных условиях применения по ГОСТ IEC 61010-1 с помощью установки высоковольтной измерительной (испытательной) УПУ-21 следующим образом:

• - подают испытательное напряжение между соединенными вместе питающими штырями и наружным контактом штекера адаптера сетевого, начиная со значения 230 В;

• - увеличивают испытательное напряжение до значения 1,5 кВ плавно или равномерно ступенями за время от 5 до 10 с.

• 7.2.2 Изоляция должна находиться под полным испытательным напряжением в течение 1 мин.

• 7.2.3 Результаты проверки считают положительными, если при проверке прочности изоляции не произошло пробоя или поверхностного перекрытия. Появления «коронного» разряда или предшествующего ему шума не является признаком неудовлетворительного качества изоляции.

• 7.3    Опробование

Включить измеритель в режим измерения потенциалов. Открыть поворотную крышку датчика.

При изменении его ориентации в пространстве должны изменяться показания на индикаторе измерителя.

Идентификацию программного обеспечения проводят по информации, отображаемой на дисплее измерителя. Данная информация должна содержать идентификационное наименование программного обеспечения (далее — ПО): IPP2.hex, номер версии 2.1.

Результаты опробования считают положительными, если на индикаторе измерителя изменяются показания при изменении его ориентации в пространстве и номер версии соответствует указанному в описании типа.

• 7.4    Определение метрологических характеристик

  • 7.4.1 Проверку диапазонов, верхних пределов измерения и определение относительной погрешности при измерении потенциала электростатически заряженных объектов проводят в точках, указанных в таблице 7.1, по схеме, приведенной на рисунке 7.1.

В качестве источника высокого напряжения в диапазоне от 0 до 1 кВ использовать В1-12, в диапазоне от 1 кВ до 50 кВ использовать У400.

Расстояние между поверяемым измерителем и диском Д установить с помощью плоскопараллельных концевых мер в соответствии с таблицей 7.1.

Ручку «ст» измерителя установить в положение, соответствующее установленному расстоянию между измерителем и диском.

При необходимости обнулить показания нажав кнопку «НУЛЬ».

Значение напряжения постоянного тока, подаваемого на диск Д от источника напряжения, соответствующее точке поверки, установить в соответствии с таблицей 7.1.

Результаты измерений заносятся в протокол по форме, приведенной в приложении Б.

Примечание - При проведении измерений поверитель должен держаться одной рукой за корпус стенда или заземляющий провод и в процессе измерения не менять положения тела, так как это может вызвать флюктуации показаний измерителя из-за искажения поля вблизи диска.

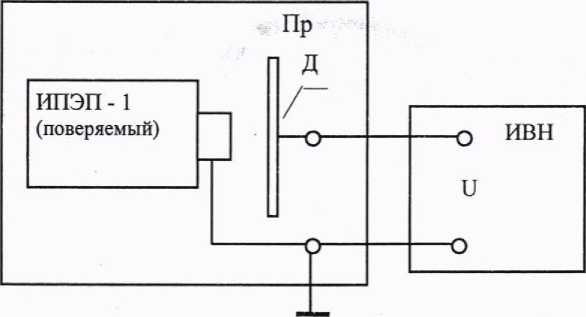

Д - диск диаметром (350± 10) мм с проводящей поверхностью;

Пр - приспособление, обеспечивающее крепление поверяемого измерителя и диска Д и установку расстояния между ними от 2 до 10 см (УШЯИ.441219.003);

ИВН - источник высокого напряжения (В 1-12 от 0 до 1 кВ, У400 от 1 до 50 кВ).

Рисунок 7.1  - Схема подключения приборов при определении относительной

погрешности при измерении потенциала

Таблица 7.1

Относительную погрешность при измерении потенциала электростатически заряженных объектов Зц, %, определить по формуле

би ~ (U_X-Uycr)/U_ycT • 1 00,                                            (7.1)

где и_уст - значение напряжения постоянного тока, подаваемое на диск, кВ;

Ux - измеренное значение, кВ.

Результаты поверки считают положительными, если во всех точках поверки погрешность измерения не превышает значений, указанных в таблице 7.1.

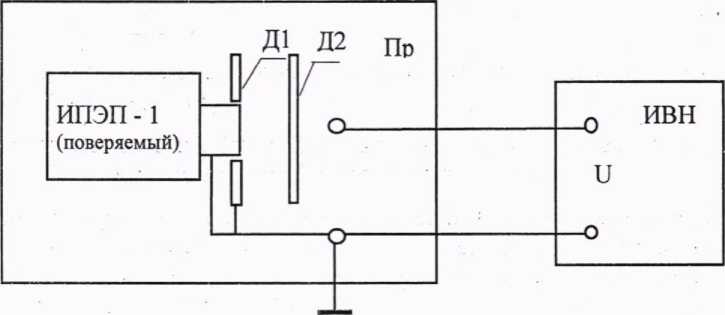

• 7.4.2 Проверку диапазонов, верхних пределов измерения и определение относительной погрешности при измерении напряженности электростатического поля заряженных объектов проводить путем измерения напряженности электростатического поля, создаваемого двумя параллельными проводящими дисками, по схеме, приведенной на рисунке 7.2.



Д1 - диск диаметром (350±10) мм с проводящей поверхностью и отверстием диаметром (37±0,3) мм в центре;

Д2 - диск диаметром (350±10) мм с проводящей поверхностью;

Пр - приспособление, обеспечивающее крепление поверяемого измерителя и дисков Д1, Д2 и установку расстояния между дисками 2 см (УШЯИ.441219.003);

ИВН - источник высокого напряжения (ВВП от 0 до 1 кВ, У400 от 1 до 25 кВ).

Рисунок 7.2 - Схема подключения приборов при определении относительной погрешности при измерении напряженности электростатического поля и поверхностной плотности электрических зарядов

Значение напряженности электростатического поля Е, кВ/м, создаваемого дисками определить по формуле

E=U/d,                                                        (7.2)

где U - значение напряжения между дисками, кВ;

d - расстояние между дисками, м.

Измерение проводить в точках, указанных в таблице 7.2, следующим образом:

• - поверяемый измеритель установить на приспособление так, чтобы передняя плоскость датчика измерителя совпала с плоскостью диска Д1, обращенной к диску Д2;

• - установить с помощью плоскопараллельных концевых мер расстояние между дисками равным 2 см;

• - при необходимости обнулить показания, нажав кнопку «НУЛЬ»;

• - значение напряжения постоянного тока, подаваемого на диск Д от источника напряжения, соответствующее точке поверки, установить в соответствии с таблицей 7.2.

Результаты измерений заносятся в протокол по форме, приведенной в приложении Б.

Таблица 7.2

Относительную погрешность при измерении напряженности электростатического поля заряженных объектов 8_С, %, определить по формуле

Зе ⁼ (Ех-Еуст)/Еусг ■ 100,                                                (7.3)

где Еуст - заданное значение напряженности электростатического поля, кВ/м;

Е_х - измеренное значение, кВ/м.

Результаты поверки считаются положительными, если во всех поверяемых точках погрешность измерения не превышает значений, указанных в таблице 7.2.

• 7.4.3 Проверку диапазонов, верхних пределов измерения и определение относительной погрешности при измерении поверхностной плотности электростатических зарядов проводить путем измерения поверхностной плотности электрических зарядов конденсатора, образованного двумя параллельными проводящими дисками по схеме, приведенной на рисунке 7.2.

Значение поверхностной плотности электростатических зарядов о, мкКл/м², создаваемый конденсатором, определить по формуле

CT=S_o-U/d-10⁶,                                                    (7.4)

где 8₀ =8,85- 10¹² Кл/В м - электрическая постоянная;

U - значение напряжения между дисками, В;

d - расстояние между дисками, м.

Измерение проводить в точках, указанных в таблице 7.3, следующим образом:

• - поверяемый измеритель установить на приспособление так, чтобы передняя плоскость датчика измерителя совпала с плоскостью диска Д1, обращенной к диску Д2;

• - установить с помощью плоскопараллельных концевых мер расстояние между дисками равным 2 см;

• - при необходимости обнулить показания, нажав кнопку «НУЛЬ»;

• - значение напряжения постоянного тока, подаваемого на диск Д от источника

напряжения, соответствующее точке поверки, установить в соответствии с таблицей 7.3. Результаты измерений заносятся в протокол по форме, приведенной в приложении Б. Таблица 7.3

Относительную погрешность при измерении поверхностной плотности электростатических зарядов 8_а, %, определить по формуле

8(7 ((Ух“ФуСт)/ Фуст '100,                                                 (7.5)

где Пуст - заданное значение поверхностной плотности электростатического заряда, мкКл/м²;

а_х - измеренное значение, мкКл/м².

Результаты поверки считают положительными, если во всех поверяемых точках погрешность измерения не превышает значений, указанных в таблице 7.3.

• 7.4.4 Определение абсолютной погрешности установки расстояния проводить по схеме, приведенной на рисунке 7.1 следующим образом:

• - установить поочередно расстояние до диска 2 и 10 см с помощью лазерного указателя;

• - измерить расстояние от диска до передней плоскости датчика измерителя с помощью плоскопараллельных концевых мер.

Результаты измерений заносятся в протокол по форме, приведенной в приложении Б.

Результаты поверки считают положительными, если измеренные расстояния равны (2 ± 0,08) см и (10 ± 0,4) см. соответственно.

8 Оформление результатов поверки

• 8.1 Результаты поверки оформляют протоколом по форме приложения Б.

• 8.2 При положительных результатах поверки на измеритель и(или) [2] наносят знак поверки и выдают свидетельство о поверке:

• - для измерителя, применяемого в сфере законодательной метрологии, по форме, установленной [3];

• - для измерителя, применяемого вне сферы законодательной метрологии, по форме, установленной в ТКП 8.007.

• 8.3 При отрицательных результатах первичной поверки измерителя выдают заключение о непригодности:

• - для измерителя, применяемого в сфере законодательной метрологии, по форме, установленной [3];

• - для измерителя, применяемого вне сферы законодательной метрологии, по форме, установленной в ТКП 8.007.

При отрицательных результатах последующей поверки измерителя выдают заключение о непригодности:

• - для измерителя, применяемого в сфере законодательной метрологии, по форме, установленной [3];

• - для измерителя, применяемого вне сферы законодательной метрологии, по форме, установленной в ТКП 8.007.

Ранее нанесенный знак поверки подлежит уничтожению путем приведения его в состояние, непригодное для дальнейшего применения, предыдущее свидетельство о поверке прекращает свое действие.

Приложение А

(обязательное)

Обязательные метрологические требования к измерителям

Обязательные метрологические требования к измерителям приведены в таблице А. 1.

Таблица А.1 - Обязательные метрологические требования к измерителям

Приложение Б

(рекомендуемое)

Форма протокола поверки

Наименование организации, проводящей поверку

ПРОТОКОЛ №__-___

Поверки измерителя параметров электростатического поля ИПЭП-1, ИПЭП-1/1 №__________

принадлежащего_________________________________________________________

наименование организации

Изготовитель:     ОАО «МНИПИ»

Дата проведения поверки_____________________________________________________

с по

Поверка проводится по методике поверки МП.МН 1325-2003

Средства поверки

Таблица Б.1

Условия поверки:

• - температура окружающего воздуха                     _________________________°C

• - относительная влажность воздуха                       ___%

• - атмосферное давление                                  __________________________кПа

• - напряжение питающей сети                            ________________________В

-частота питающей сети                               __________________________Гц

Результаты поверки

Б.1 Внешний осмотр

Б.2 Проверка электрической прочности изоляции

Б.З Опробование

Б.4 Определение метрологических характеристик

Таблица Б.2 - Определение относительной погрешности при измерении потенциала электростатических заряженных объектов

Таблица Б.З - Определение относительной погрешности при измерении напряженности электростатического поля заряженных объектов

Таблица Б.4 - Определение относительной погрешности при измерении поверхностной плотности электростатических зарядов

Таблица Б.5 - Определение абсолютной погрешности установки расстояния

Заключение _________________________________________________________________

соответствует/не соответствует

Свидетельство о поверке (заключение о непригодности) №___________________________

Поверитель _________________________________________________________________

подпись, расшифровка подписи

Библиография

• [1] ТУ РБ 100039847.043-2003 Измеритель параметров электростатического поля ИПЭП-1. Технические условия

• [2] УШЯИ.411153.002 РЭ Измеритель параметров электростатического поля ИПЭП-1. Руководство по эксплуатации

• [3] Правила осуществления метрологической оценки в виде работ по государственной поверке средств измерений, утвержденные постановлением Государственного комитета по стандартизации Республики Беларусь от 21 апреля 2021 № 40

УП1ЯИ.411153.002 МП 46-/6 б?

Ф

с^веннь^

Отдел научно-технической информации и нормативной документации
