№666 от 06.04.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747710
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 666 от 06.04.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
06 апреля 2026 г.
666
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Продлить срок действия утвержденного типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.
-
2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\___________________-___________________/
Р Е Е
к приказу Федерального агентства по техническому регулированию
и метрологии
от «ее » епееея 2026 г. № 666
Сведения
об утвержденном типе средства измерений, подлежащих изменению в части срока действия утвержденного типа средства измерений причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Компараторы частотные |
Ч7-1015 |
81746-21 |
Закрытое акционерное общество "РУКНАР" (ЗАО "РУКНАР"), г. Нижний Новгород |
Закрытое акционерное общество "РУКНАР" (ЗАО "РУКНАР"), г. Нижний Новгород |
05.05.2031 |
666
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 06 » апреля 2026 г. №Лист № 1 Регистрационный № 81746-21 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Компараторы частотные Ч7-1015 Назначение средства измеренийКомпараторы частотные Ч7-1015 (далее - компараторы) предназначены для измерения относительной разности частот между опорным сигналом синусоидальной формы частотой 5 или 10 МГц и исследуемым сигналом синусоидальной формы частотой 1; 2,048; 5; 10; 10,24 МГц, вычисления их основных метрологических характеристик с отображением процесса и результатов измерений на экране прибора и (или) на экране внешнего персонального компьютера (ПК).
Описание средства измеренийПринцип действия компараторов основан на переносе разности частот опорного и исследуемого сигналов на низкую промежуточную частоту с использованием прецизионного программируемого цифрового преобразователя частоты с последующим вычислением метрологических характеристик исследуемых сигналов встроенным микроконтроллером.
Компараторы имеют интерфейс связи с внешним персональным компьютером USB 2.0 и прикладное программное обеспечение для внешнего ПК.
Компараторы обеспечивают доступ к данным измерений по сети Ethernet. Компараторы имеют возможность дистанционного управления всеми режимами работы и могут работать в составе автоматизированной системы.
Компараторы выполнены в ударопрочном корпусе.
Конструктивно компараторы состоят из встроенного источника питания (преобразователя напряжения), устройства управления (интерфейса), измерителя временных интервалов (ИВИ) и компаратора частотного.
Заводской семизначный номер прибора наносится на заднюю панель компаратора путём наклейки бумажной бирки под «скотч».
Общий вид компараторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 2.
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра компаратора, наносится на заднюю панель прибора на маркировочную наклейку типографским методом в виде цифрового кода, состоящего из семи арабских цифр.

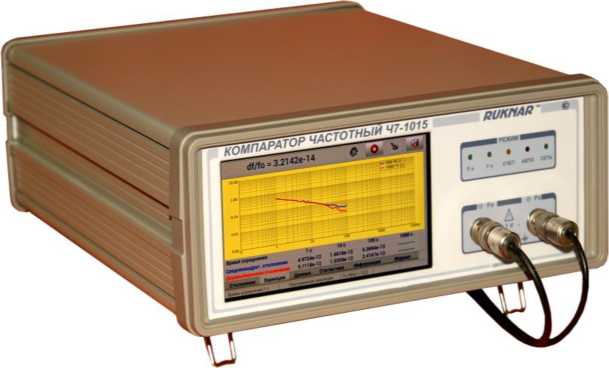

Рисунок 1 - Общий вид компараторов
ционированного доступа
Место пломбировки от несанк-
Место пломбировки с
'^1 О

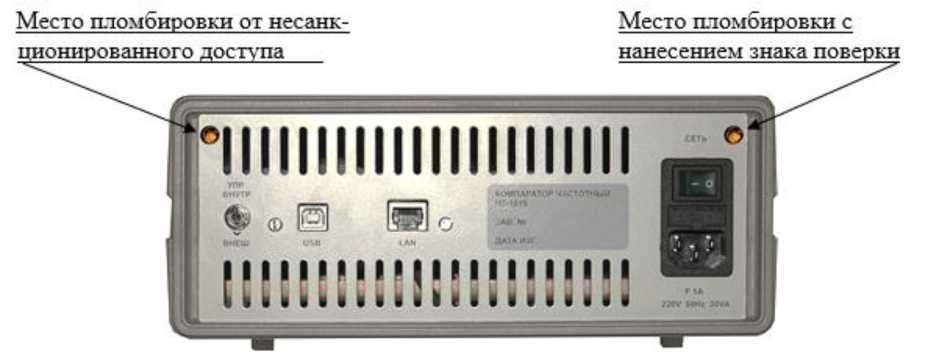

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение (ПО) компараторов состоит из двух частей:
-
- микропрограммного обеспечения (МПО) - метрологически значимой части ПО, расположенной в ПЗУ контроллера;
-
- прикладного ПО, работающего на персональном компьютере и предназначенного более глубокого исследования результатов измерений, обеспечения большей наглядности процесса измерений, оформления и распечатки на принтере протокола поверки.
В компараторах предусмотрены меры защиты МПО от преднамеренного и непреднамеренного изменения:
-
- пользователь не имеет возможности обновления или загрузки новых версий МПО;
-
- в процессе работы в компаратор невозможно ввести данные измерений, полученные вне прибора, данные результатов измерений не могут быть подвергнуты искажению в процессе хранения, так как происходит их обновление в каждом измерительном цикле, и отсутствуют требования по их хранению после окончания цикла измерения;
-
- запоминающее устройство встроено в управляющий микроконтроллер и без нарушения целостности конструкции компаратора и заводских пломб замена или модификация его содержимого невозможна;
-
- встроенная защита стирает МПО при попытке его модификации даже на вскрытом приборе, делая его неработоспособным.
Метрологические характеристики компараторов нормированы с учетом влияния программного обеспечения.
Конструкция компараторов исключает возможность несанкционированного влияния на ПО компараторов и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
gui |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО |
08f362233a0c645477d7ed6c571693b7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты входного опорного сигнала, МГц |
5, 10 |
|
Номинальное значение частоты входного измеряемого сигнала, МГц |
1; 2,048; 5; 10; |
|
10,24 | |
|
Максимальное отклонение частоты входных сигналов от номинального значения, Г ц |
±1 |
|
Среднеквадратическое значение напряжения входных сигналов на нагрузке 50 Ом, В |
от 0,4 до 1,2 |
|
Среднеквадратическое относительное отклонение результата измерений частоты, не более: | |
|
для измеряемого сигнала с частотой 10 МГц |
8М0-13 |
|
- при интервале времени измерения 1 с | |
|
- при интервале времени измерения 10 с |
2М0-13 |
|
- при интервале времени измерения 100 с |
5М0-14 |
|
- при интервале времени измерения 1000 с |
2М0-14 |
|
- при интервале времени измерения 3600 с (1 ч) |
1 •ю-14 |
|
- при интервале времени измерения 1 сутки |
2М0-15 |
|
для измеряемого сигнала с частотой 5 МГц |
1,2М0-12 |
|
- при интервале времени измерения 1 с | |
|
- при интервале времени измерения 10 с |
3М0-13 |
|
- при интервале времени измерения 100 с |
7М0-14 |
|
- при интервале времени измерения 1000 с |
2М0-14 |
|
- при интервале времени измерения 3600 с (1 ч) |
1 •ю-14 |
|
- при интервале времени измерения 1 сутки |
2М0-15 |
|
для измеряемого сигнала с частотами 1 МГц, 2,048 МГц и 10,24 МГц |
5М0-12 |
|
- при интервале времени измерения 1 с | |
|
- при интервале времени измерения 10 с |
1 •ю-12 |
|
- при интервале времени измерения 100 с |
3М0-13 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±0,5 |
|
Потребляемая мощность, В^А, не более |
30 |
|
Габаритные размеры, мм, не более | |
|
- высота |
110 |
|
- ширина |
255 |
|
- длина |
330 |
|
Масса, кг, не более |
3,1 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 5 до 40 |
|
- относительная влажность при температуре воздуха 25 °С, % |
90 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
40000 |
наносится на переднюю панель компараторов методом шелкографии и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование, тип |
Обозначение |
Количество |
|
Компаратор частотный Ч7-1015 |
РУГА.411146.008 |
1 шт. |
|
Кабель сетевой SCZ-1 |
— |
1 шт. |
|
Кабель соединительный USB |
— |
1 шт. |
|
Кабель соединительный |
РУГА.685661.004 |
1 шт. |
|
Переход СР-50-95ФВ |
ВР0.364.013 ТУ |
1 шт. |
|
Вставка плавкая ВП2Б-1В 1А 250В |
ОЮ0.481.005 ТУ |
1 шт. |
|
Компакт-диск с программным обеспечением и руководством по эксплуатации |
РУГА.411146.008 МД |
1 шт. |
|
Формуляр |
РУГА.411146.008 ФО |
1 экз. |
|
Упаковка |
РУГА.411915.122 |
1 шт. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к компараторам частотным Ч7-1015ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».
РУГА.411146.008 ТУ. Компаратор частотный Ч7-1015. Технические условия.
ПравообладательЗакрытое акционерное общество «РУКНАР» (ЗАО «РУКНАР»)
ИНН 5262051971
Юридический адрес: 603107, Россия, г. Нижний Новгород, пр. Гагарина, д. 178 Телефон: (831) 278-49-10, телефон/факс: (831) 469-30-41
Web-сайт: ruknar.com
Е-mail: ruknar@ruknar.com
ИзготовительЗакрытое акционерное общество «РУКНАР» (ЗАО «РУКНАР»)
ИНН 5262051971
Адрес: 603107, Россия, г. Нижний Новгород, пр. Гагарина, д. 178
Телефон: (831) 278-49-10, телефон/факс: (831) 469-30-41
Web-сайт: ruknar.com
E-mail: ruknar@ruknar.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон (831) 428-78-78, факс (831) 428-57-48
Web-сайт: www.nncsm.ru
E-mail: mail@nncsm.ru
Регистрационный номер 30011-13 в реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
