№672 от 06.04.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747713
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 672 от 06.04.2026
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» апреля 2026 г. № 672
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Микрометры со вставками |
94420-25 |
QINGHAI MEASURING AND CUTTING TOOLS CO., LTD, Китай |
МП 7.005-2024 |
Акционерное общество Торговый дом «Калиброн» (АО ТД «Калиброн»), г. Москва |
ООО РМЦ «Калиброн», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____» апреля 2026 Г. №_____ 2
Лист № 1 Регистрационный № 94420-25 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры со вставками Назначение средства измеренийМикрометры со вставками (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Описание средства измеренийПринцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение подвижной пятки микрометра.
Микрометры выпускаются четырех модификаций:
-
- МВМ - микрометр для измерения резьбы с отсчетом по шкалам стебля и барабана;
-
- МВМЦ - микрометр для измерения резьбы с цифровым отсчетным устройством;
-
- МВУ - универсальный микрометр с отсчетом по шкалам стебля и барабана;
-
- МВУЦ - универсальный микрометр с цифровым отсчетным устройством.
Микрометры состоят из скобы, в которую с одной стороны вставлена микрометрическая головка, а с другой - подвижная пятка. На микрометрической головке микрометров имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления подвижной пятки имеется стопорное устройство. Микрометрический винт может быть оснащен стопорным устройством. Скоба микрометра может иметь черный, серый, синий, зеленый, желтый цвета.
В отверстиях подвижной пятки и микрометрического винта устанавливаются сменные вставки.
Микрометры с цифровым отсчетным устройством имеют цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (in/mm), кнопка выбора абсолютных или относительных измерений (ABS), кнопка установки предварительного значения (SET).
Микрометры отличаются между собой внешним видом, цветом, диапазонами измерений и формой скобы.
Для установки в исходное положение микрометры с верхним пределом диапазона измерений 50 мм и более имеют установочные меры. Измерительные поверхности установочных мер для микрометров модификаций МВУ и МВУЦ плоские, для модификаций МВМ и МВМЦ у установочной меры с одной стороны поверхность коническая, с другой — призматическая.
- Товарный знак «Калиброн» наносится на паспорт микрометров типографским методом, на информационную табличку на скобе, либо на теплоизоляционную накладку, либо на барабан микрометрической головки краской или методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Диапазон измерений, значение отсчета по шкалам стебля и барабана наносятся на теплоизоляционную накладку или на информационную табличку на скобе.
Пломбирование микрометров от несанкционированного доступа не предусмотрено. Общий вид микрометров представлен на рисунке 1.
Общий вид сменных вставок для микрометров модификаций МВМ и МВМЦ представлен на рисунке 2.
Общий вид сменных вставок для микрометров модификаций МВУ и МВУЦ представлен на рисунке 3.
Общий вид установочных мер для микрометров модификаций МВМ, МВМЦ и МВУ, МВУЦ представлен на рисунках 4 и 5 соответственно.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится на теплоизоляционную накладку или барабан микрометрической головки краской или методом лазерной маркировки. Общий вид и место нанесения заводского номера на микрометры представлены на рисунке 6.

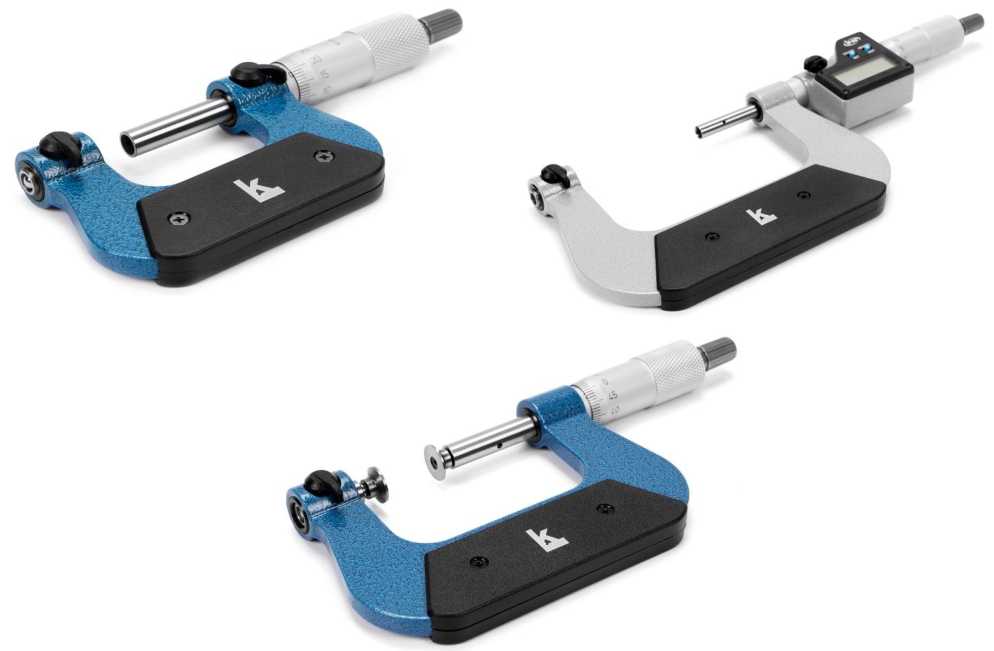

Рисунок 1 - Общий вид микрометров
Рисунок 2 - Общий вид сменных вставок для микрометров модификации МВМ и МВМЦ
Рисунок 3 - Общий вид сменных вставок для микрометров модификаций МВУ и МВУЦ
Рисунок 4 - Общий вид установочных мер для микрометров модификаций МВМ, МВМЦ
Рисунок 5 - Общий вид установочных мер для микрометров модификаций МВУ, МВУЦ
Место нанесения заводского номера
Рисунок 6 - Общий вид и место нанесения заводского номера
Лист № 4
Всего листов 8 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики микрометров
|
Модификация |
Диапазон измерений, мм |
Цена деления/ дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм |
|
МВМ |
от 0 до 25 |
0,010 |
±10 |
|
от 25 до 50 |
0,010 |
±15 | |
|
от 50 до 75 |
0,010 |
±15 | |
|
от 75 до 100 |
0,010 |
±15 | |
|
от 100 до 125 |
0,010 |
±25 | |
|
от 125 до 150 |
0,010 |
±25 | |
|
от 150 до 175 |
0,010 |
±25 | |
|
от 175 до 200 |
0,010 |
±25 | |
|
от 200 до 225 |
0,010 |
±35 | |
|
от 225 до 250 |
0,010 |
±35 | |
|
от 250 до 275 |
0,010 |
±35 | |
|
от 275 до 300 |
0,010 |
±35 | |
|
МВМЦ |
от 0 до 25 |
0,001 |
±10 |
|
от 25 до 50 |
0,001 |
±15 | |
|
от 50 до 75 |
0,001 |
±15 | |
|
от 75 до 100 |
0,001 |
±15 | |
|
от 100 до 125 |
0,001 |
±25 | |
|
от 125 до 150 |
0,001 |
±25 | |
|
от 150 до 175 |
0,001 |
±25 | |
|
от 175 до 200 |
0,001 |
±25 | |
|
от 200 до 225 |
0,001 |
±35 | |
|
от 225 до 250 |
0,001 |
±35 | |
|
от 250 до 275 |
0,001 |
±35 | |
|
от 275 до 300 |
0,001 |
±35 | |
|
МВУ |
от 0 до 25 |
0,010 |
±4 |
|
от 25 до 50 |
0,010 |
±4 | |
|
от 50 до 75 |
0,010 |
±5 | |
|
от 75 до 100 |
0,010 |
±5 | |
|
от 100 до 125 |
0,010 |
±6 | |
|
от 125 до 150 |
0,010 |
±6 | |
|
от 150 до 175 |
0,010 |
±7 | |
|
от 175 до 200 |
0,010 |
±7 | |
|
от 200 до 225 |
0,010 |
±8 | |
|
от 225 до 250 |
0,010 |
±8 | |
|
от 250 до 275 |
0,010 |
±9 | |
|
от 275 до 300 |
0,010 |
±9 |
Продолжение таблицы 1
|
Модификация |
Диапазон измерений, мм |
Цена деления/ дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм |
|
МВУЦ |
от 0 до 25 |
0,001 |
±4 |
|
от 25 до 50 |
0,001 |
±4 | |
|
от 50 до 75 |
0,001 |
±5 | |
|
от 75 до 100 |
0,001 |
±5 | |
|
от 100 до 125 |
0,001 |
±6 | |
|
от 125 до 150 |
0,001 |
±6 | |
|
от 150 до 175 |
0,001 |
±7 | |
|
от 175 до 200 |
0,001 |
±7 | |
|
от 200 до 225 |
0,001 |
±8 | |
|
от 225 до 250 |
0,001 |
±8 | |
|
от 250 до 275 |
0,001 |
±9 | |
|
от 275 до 300 |
0,001 |
±9 |
Таблица 2 - Основные метрологические характеристики установочных мер
|
Модификация |
Номинальный размер установочной меры, мм |
Допускаемое отклонение длины установочной меры от номинального размера, мкм |
|
МВМ, МВМЦ |
25; 50 |
±5 |
|
75; 100 |
±6 | |
|
125;150 |
±7 | |
|
175; 200 |
±8 | |
|
225;250 |
±9 | |
|
275 |
±10 | |
|
МВУ, МВУЦ |
25; 50 |
±4 |
|
75; 100 |
±5 | |
|
125;150 |
±6 | |
|
175; 200 |
±7 | |
|
225;250 |
±8 | |
|
275 |
±9 |
Таблица 3 - Отклонение от плоскостности, измерительное усилие, колебание измерительного
усилия, параметр шероховатости Ra
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности плоских измерительных поверхностей установочных мер, мкм, не более |
1,2 |
|
Измерительное усилие, Н |
от 3 до 12 |
|
Колебание измерительного усилия, Н, не более |
4 |
|
Параметр шероховатости измерительных поверхностей вставок и установочных мер Ra по ГОСТ 2789-73, мкм, не более |
0,4 |
Таблица 4 - Комплектность сменных вставок для микрометров . модификаций МВМ и МВМЦ
|
Модификация |
Диапазон измерений, мм |
Число пар сменных вставок в наборе, шт. |
Диапазон шагов метрической резьбы, мм / Число ниток на длине 25,4 мм дюймовой резьбы сменной вставки |
|
МВМ, МВМЦ |
от 0 до 25 |
5 |
0,4-0,5/64-48; 0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5 |
|
от 25 до 50 |
5 |
0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 50 до 75 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 75 до 100 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 100 до 125 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 125 до 150 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 150 до 175 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 175 до 200 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 200 до 225 |
1 |
5,5-7/4,5-3,5 | |
|
от 225 до 250 |
1 |
5,5-7/4,5-3,5 | |
|
от 250 до 275 |
1 |
5,5-7/4,5-3,5 | |
|
от 275 до 300 |
1 |
5,5-7/4,5-3,5 |
Таблица 5 - Комплектность сменных вставок для микрометров модификаций МВУ и МВУЦ
|
Модификация |
Диапазон измерений, мм |
Вид сменных вставок, количество |
|
МВУ, МВУЦ |
от 0 до 25 |
Плоские (06,5), 2 шт.; с малыми измерительными поверхностями (02 мм), 2 шт.; конические (60°), 2 шт.; лезвийные (толщина 0,7 мм), 2 шт.; сферические (R5 мм), 2 шт.; ножевидные (60°), 2 шт.; дисковые (012 мм), 2 шт. |
|
от 25 до 50 | ||
|
от 50 до 75 | ||
|
от 75 до 100 | ||
|
от 100 до 125 | ||
|
от 125 до 150 | ||
|
от 150 до 175 | ||
|
от 175 до 200 | ||
|
от 200 до 225 | ||
|
от 225 до 250 | ||
|
от 250 до 275 | ||
|
от 275 до 300 |
Таблица 6 - Габаритные размеры и масса микрометров
|
Модификация |
Диапазон измерений, мм |
Габаритные размеры, мм, не менее |
Масса, кг, не менее | ||
|
длина |
ширина |
высота | |||
|
МВМ, МВУ |
от 0 до 25 |
135 |
17 |
55 |
0,24 |
|
от 25 до 50 |
165 |
17 |
70 |
0,30 | |
|
от 50 до 75 |
195 |
17 |
85 |
0,40 | |
|
от 75 до 100 |
225 |
17 |
100 |
0,50 | |
|
от 100 до 125 |
240 |
17 |
115 |
0,60 | |
|
от 125 до 150 |
260 |
17 |
130 |
0,70 | |
|
от 150 до 175 |
280 |
17 |
145 |
0,90 | |
|
от 175 до 200 |
300 |
17 |
160 |
1,00 | |
|
от 200 до 225 |
320 |
17 |
175 |
1,10 | |
|
от 225 до 250 |
340 |
17 |
190 |
1,20 | |
|
от 250 до 275 |
360 |
17 |
205 |
1,30 | |
|
от 275 до 300 |
380 |
17 |
220 |
1,40 | |
|
МВМЦ, МВУЦ |
от 0 до 25 |
190 |
20 |
55 |
0,35 |
|
от 25 до 50 |
200 |
20 |
70 |
0,40 | |
|
от 50 до 75 |
230 |
20 |
85 |
0,50 | |
|
от 75 до 100 |
250 |
20 |
100 |
0,60 | |
|
от 100 до 125 |
280 |
20 |
115 |
0,75 | |
|
от 125 до 150 |
310 |
20 |
130 |
0,90 | |
|
от 150 до 175 |
340 |
20 |
145 |
1,15 | |
|
от 175 до 200 |
370 |
20 |
160 |
1,30 | |
|
от 200 до 225 |
400 |
20 |
175 |
1,45 | |
|
от 225 до 250 |
430 |
20 |
190 |
1,60 | |
|
от 250 до 275 |
460 |
20 |
205 |
1,75 | |
|
от 275 до 300 |
490 |
20 |
220 |
1,90 | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, условных измерений1) |
50000 |
|
1) - Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерения. При этом перемещение микрометрического винта должно быть не менее 1/3 верхней границы диапазона измерения. | |
Таблица 8 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрометр со вставками |
- |
1 шт. |
|
Установочная мера (для микрометров с верхним пределом измерений от 50 мм и более): |
- |
1 комплект |
|
Паспорт |
- |
1 экз. |
|
Футляр |
- |
1 шт. |
|
Элемент питания (для микрометров модификаций МВМЦ, МВУЦ) |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Сменные вставки |
- |
1 комплект |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта микрометров.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Стандарт предприятия QINGHAI MEASURING AND CUTTING TOOLS CO., LTD «Микрометры со вставками»
ПравообладательQINGHAI MEASURING AND CUTTING TOOLS CO., LTD, КНР
Адрес: 288, Ningxia Road, Qingdao, 541002 China
ИзготовительQINGHAI MEASURING AND CUTTING TOOLS CO., LTD, КНР
Адрес: 288, Ningxia Road, Qingdao, 541002 China
Испытательный центрОбщество с ограниченной ответственностью Региональный метрологический центр «Калиброн»
(ООО РМЦ «Калиброн»)
Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
Web-сайт: https://calibronrmc.ru/
E-mail: info@calibronrmc.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.314442
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
06 апреля 2026 г.
672
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р. Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
