МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

23 апреля 2026 г.

Москва

О признании результатов испытаний и утверждения типа

первичной поверки средств измерений

по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:

• 1. Признать результаты испытаний и утверждения типа, первичную поверку средств измерений, сведения о которых прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения о признании результатов испытаний и утверждения типа, первичной поверки средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

---

ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию

и метрологии

^ап₽^еля     2026 г. № ⁸⁰⁰

Сведения

о признании результатов испытаний и утверждения типа, первичной поверки средств измерений

№ п/ п	Наименование типа	Обозначение типа	Регистрац ионный номер	Изготовитель	Методика поверки	Интервал между поверками	Юридическое лицо, выдавшее заключение по результатам метрологической экспертизы	Прилагаемые документы	Организация, проводящая первичную поверку	Срок действия
1	2	3	4	5	6	7	8	9	10	11
1.	Преобразователи измерительные многофункциональ ные	ИСТОК-ТМ3	98317-26	Республиканское инновационное унитарное предприятие «Научнотехнологический парк БГУИР» (Государственное предприятие «Научнотехнологический парк БГУИР»), Республика Беларусь	МРБ МП.4452-2025	2 года	ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург	Согласно приложению № 1.1 к приказу	Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (РУП «БелГИМ»), Республика Беларусь	09.12.2030

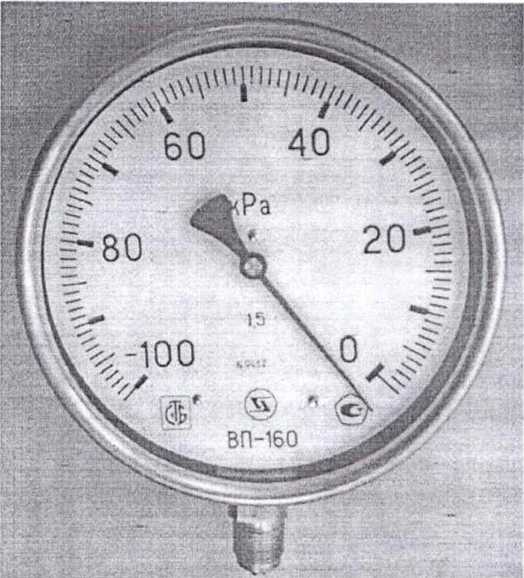

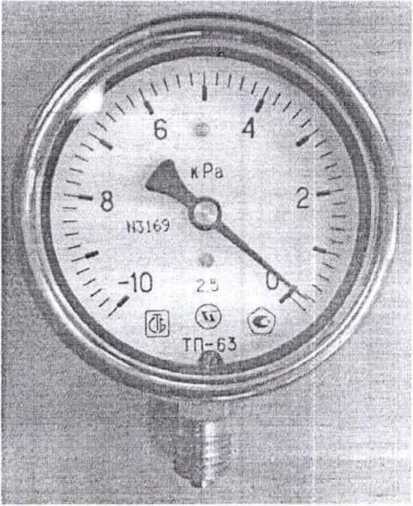

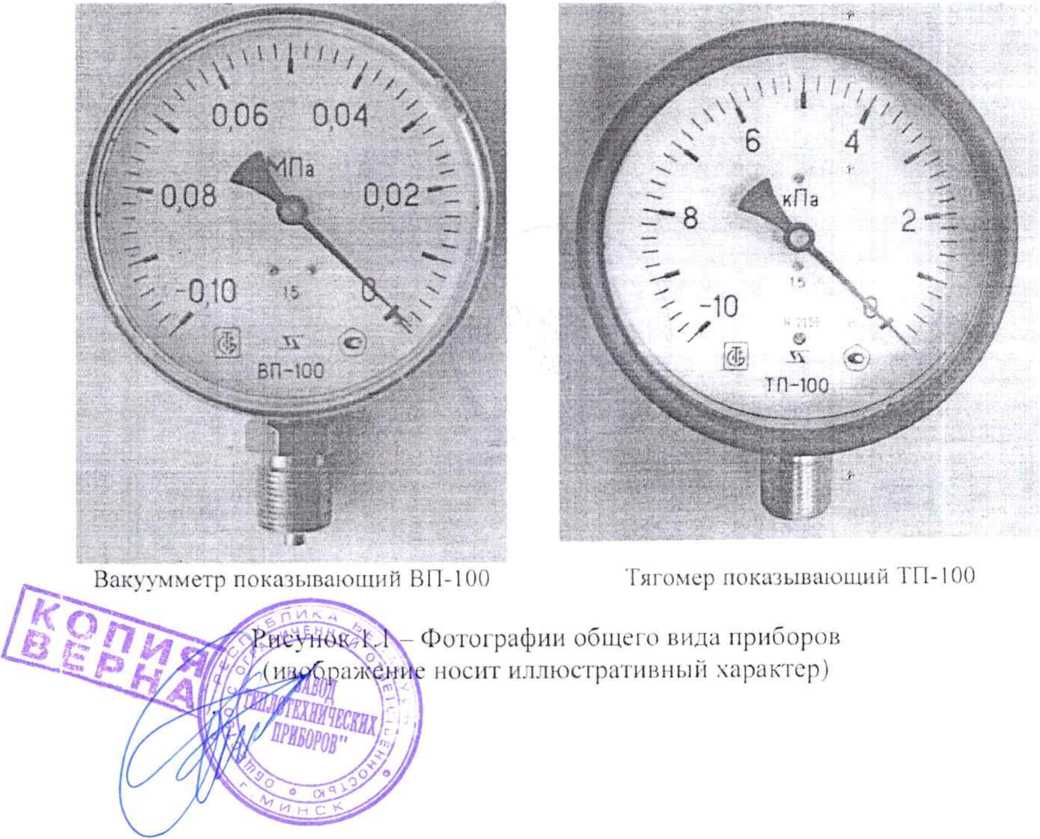

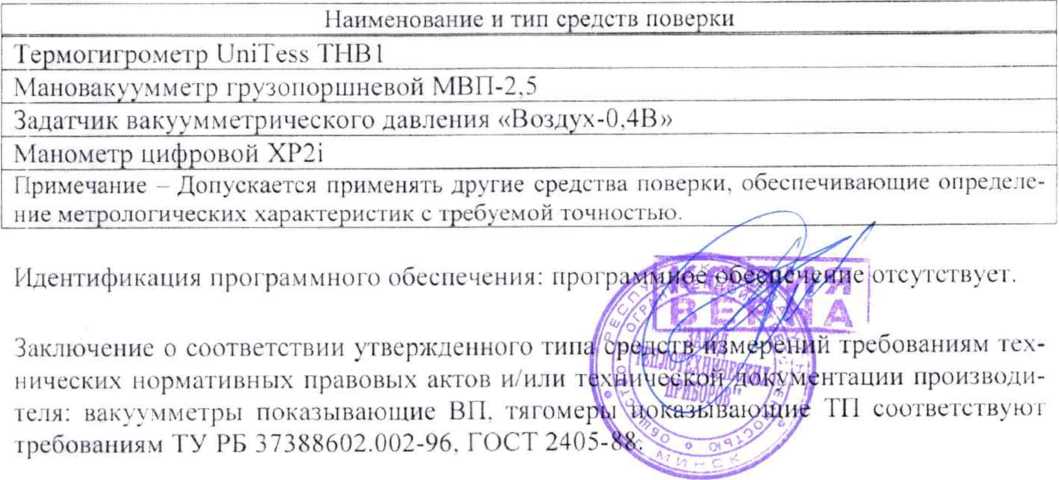

2.	Вакуумметры показывающие, тягомеры показывающие	ВП, ТП	28543-26	Общество с ограниченной ответственностью «Завод теплотехнических приборов» (ООО «Завод	МИ 2124-90	1 год	ФБУ «НИЦ ПМ -Ростест», г. Москва	Согласно приложению № 1.2 к приказу	Общество с ограниченной ответственностью «Завод теплотехнических приборов» (ООО «Завод	01.03.2027

теплотехнических приборов»), Республика Беларусь

теплотехнических приборов»), Республика Беларусь

---

ПРИЛОЖЕНИЕ № 1.1

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »     апреля    2026 Г. № ⁸⁰⁰

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки преобразователей измерительных многофункциональных ИСТОК-ТМ3, рег. № 98317-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа преобразователей многофункциональных ИСТОК-ТМ3, 1 лист.

• 2. Описание типа преобразователей многофункциональных ИСТОК-ТМ3, 9 листов.

• 3. Методика поверки преобразователей многофункциональных ИСТОК-ТМ3, 32 листа.

• 4. Листы с изображением знака поверки, 2 листа.

  измерительных

  измерительных

  измерительных

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

СЕРТИФИКАТ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

№ 19401 от 9 декабря 2025 г.

Срок действия до 9 декабря 2030 г.

Наименование типа средств измерений:

Преобразователи измерительные многофункциональные ИСТОК-ТМЗ

Производитель:

Государственное предприятие «Научно-технологический парк БГУИР», г. Минск,

Республика Беларусь

Выдан:

Государственному предприятию «Научно-технологический парк БГУИР», г. Минск, Республика Беларусь

Документ на поверку:

МРБ МП.4452-2025 «Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные многофункциональные ИСТОК-ТМЗ. Методика поверки»

Интервал времени между государственными поверками: 24 месяца

Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 09.12.2025 № 160

Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об утверждении типа средства измерений, или утвержденный тип единичного экземпляра средства измерений разрешаются к применению на территории Республики .Беларусь в соответствии с прилагаемым описанием типа средства измерений.

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ приложение к сертификату об утверждении типа средств измерений от У                20z£r. №      __

Наименование типа средств измерений и их обозначение: Преобразователи измерительные многофункциональные ИСТОК-ТМЗ

Назначение и область применения:

Преобразователи измерительные многофункциональные ИСТОК-ТМЗ (далее -преобразователи) предназначены для измерений электрических сигналов от датчиков потока (далее - ДП или расходомер), датчиков давления (далее - ДД), датчиков температуры (далее - ДТ).

Область применения - промышленность, энергетика и другие области хозяйственной деятельности.

Описание:

Преобразователи обеспечивают:

преобразование измеренных значений электрических сигналов от ДП, ДД, ДТ и цифровых значений сигналов от удаленных ДП, ДД, ДТ в математические эквиваленты физических параметров измеряемой среды и их программную обработку;

вычисление тепловой энергии и количества теплоносителя (воды, пара), вычисление расхода природного и других газов, приведенных к стандартным условиям, вычисление расхода электропроводящих жидкостей, пульп и суспензий на основе математических эквивалентов физических параметров измеряемых сред, а также обработку, регистрацию, накопление, хранение, отображение и передачу информации о параметрах измеряемой среды по интерфейсным линиям связи;

получение по интерфейсу RS-485 цифровых значений именованных параметров измеряемой среды от ИСТОК-ТМ и ИСТОК-ТМЗ.

На лицевой панели преобразователей размещены ЖКИ-индикатор, шестикнопочная кнопочная клавиатура, элементы световой индикации: «Сеть» и «Нештатная ситуация».

Для обмена данными в преобразователях применяются интерфейсы RS-232, RS-485;

Преобразователи обеспечивают подключение:

до восьми датчиков силы постоянного тока;

до трех датчиков сопротивления постоянному току;

до двух частотно-импульсных сигналов.

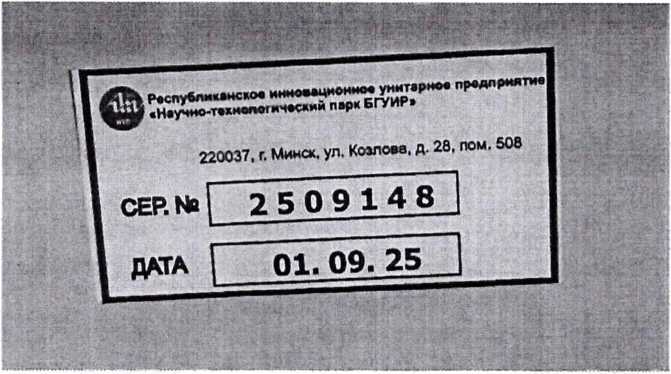

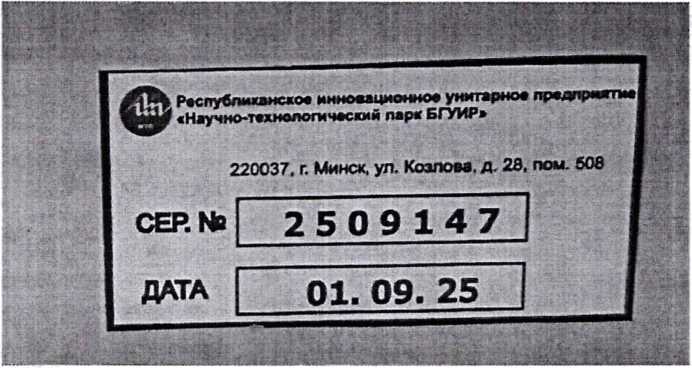

Дата изготовления указана на маркировочной табличке преобразователей.

В преобразователях применяется программное обеспечение (далее - ПО)

для преобразования измерительной информации, управления работой ЖКИ-индикатора, управления интерфейсными функциями, настройки и параметризации преобразователей.

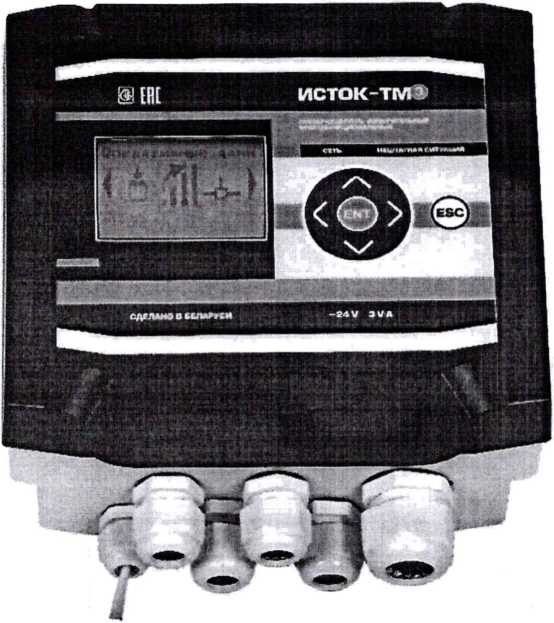

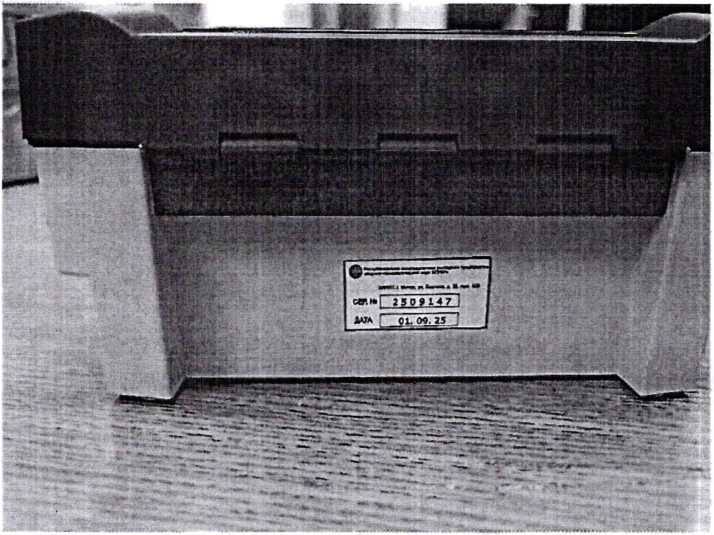

Фотографии общего вида средств измерений представлены Схема (рисунок) с указанием места для нанесения измерений представлена в приложении 2.

Обязательные метрологические требования преобразователей: представлены в таблице 1.

Таблица 1__________________________________________________________________________

Наименование	Значение
Диапазон измерений входных сигналов силы постоянного тока, мА	от 0 до 20
Пределы    допускаемой    основной    приведенной* погрешности при измерении входных сигналов силы постоянного тока, %	±0,05
Диапазон измерений входных сигналов частоты, Гц	от 0,1 до 3000
Пределы   допускаемой   основной   относительной погрешности при измерении частоты входных сигналов, %	±0,05
Пределы   допускаемой   основной   относительной погрешности при измерении числоимпульсных сигналов с частотой следования до 30 Гц, %	±0,04
Диапазон измерений входных сигналов температуры, °C	см.примечание
Пределы    допускаемой    основной    приведенной* погрешности   при   измерении входных сигналов температуры, %	±0,1
Диапазон измерений входных сигналов сопротивления постоянному току, Ом	от 10 до 300
Пределы допускаемой основной приведенной* погрешности при измерении входных сигналов сопротивления постоянному току, %	±0,05
Пределы допускаемой основной относительной погрешности при расчете тепловой энергии и количества теплоносителя, измерения расхода природного и других газов, измерения расхода электропроводящих жидкостей, пульп и суспензий,%	±0,05
Пределы допускаемой основной относительной погрешности при расчете количества тепловой энергии в замкнутой системе, %	±(0,5 ± Д0мин /ДО)

Окончание таблицы 1

Наименование	Значение
Пределы допускаемой основной абсолютной погрешности при измерении времени, с/сут	±2
♦Нормирующие значения приведены к полному диапазону измерений. •
Примечания: Диапазоны измерений входных сигналов температуры для ДТтипа ТСП с Ro= 100 Ом: от минус 100 °C до 250 °C или от 0 °C до 350 °C; для ДТ типа ТСП с Ro = 50 Ом: от минус 100 °C до 400 °C или от 0 °C до 500 °C; для ДТ типа ТОМ с Ro = 100 Ом: от минус 50 °C до 200 °C; для ДТтипа ТСМ с Ro = 50 Ом: от минус 50 °C до 200 °C.
где Д0мин - минимальная разница температур теплоносителя в прямом и обратном трубопроводах,равная 3 К, К; Д0 - разница температур теплоносителя в прямом и обратном трубопроводах, К.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

'аблица 2

Наименование	Значение
Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10 °C	±0,5 от предела основной погрешности
Диапазон напряжения питания постоянного тока, А	от 19 до 29
Максимальная потребляемая мощность, Вт, не более	10
Габаритные размеры, мм, не более	220x205x115
Масса, кг, не более	1,3
Диапазон температуры окружающего воздуха, соответствующий нормальным условиям, °C	от 15 до 25
Диапазон температуры окружающего воздуха, соответствующий рабочим условиям, °C	от 5 до 55
Относительная влажность окружающего воздуха при температуре         окружающего         воздуха 35 °C, %, не более	80
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015	IP54
Средняя наработка до отказа, ч, не менее	75000
Средний срок службы, лет, не менее	12

Комплектность: представлена в таблице 3.

Таблица 3

Наименование	Количество
Преобразователи измерительные многофункциональные ИСТОК-ТМЗ	1
Руководство по эксплуатации	1
Паспорт	1
Методика поверки	1
Упаковочная коробка*	1
*В поверку не предоставляется.

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится в паспорт и на переднюю панель преобразователя.

Поверка осуществляется по МРБ МП.4452-2025 «Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные многофункциональные ИСТОК-ТМЗ. Методика поверки».

Сведения о методиках (методах) измерений: отсутствуют.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ BY 193607193.001-2025 «Преобразователь измерительный многофункциональный ИСТОК-ТМЗ. Технические условия»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

методику поверки:

МРБ МП.4452-2025 «Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные многофункциональные ИСТОК-ТМЗ. Методика поверки».

Перечень средств поверки: представлен в таблице 8.

Таблица 8________________________________________________

_______________________Наименование и тип средств поверки_______________________

Термогигрометр UNITESS ТНВ 1           _____________________________

Барометр-анероид БАММ-01_____________________________________________

Калибратор многофункциональный AOIP Calys 1500R_________________________

Источник питания постоянного тока Б5-47___________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 9.

Таблица 9_____________________________________________

Идентификационные данные	Номер версии (идентификационный номер)
tm3v3.05.hex	уЗ.05

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя:    Преобразователи измерительные многофункциональные

ИСТОК-ТМЗ соответствуют требованиям ТУ BY 193607193.001-2025, ТР ТС 020/2011.

Производитель средств измерений

Республиканское инновационное унитарное предприятие «Научно-технологический парк БГУИР»

Республика Беларусь, 220037, г. Минск, ул. Козлова, д. 28, пом. 508

Телефон: +375 17 235 55 75

e-mail: technopark@bsuir.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений

Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 2 листах.

Приложение 1

(обязательное)

Фотографии общего вида средств измерений

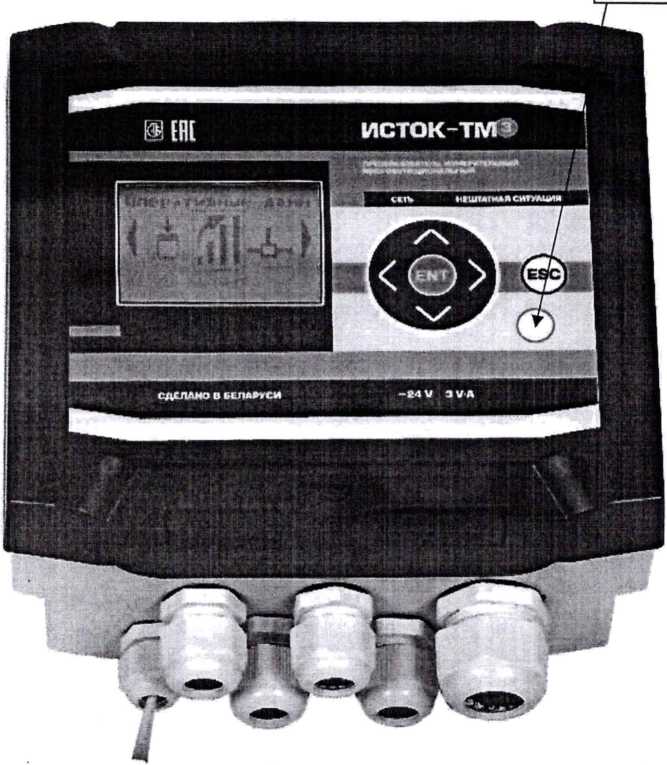

- Фотографии общего вида преобразователей многофункциональных ИСТОК-ТМЗ (изображение носит иллюстративный

Приложение 2

(обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

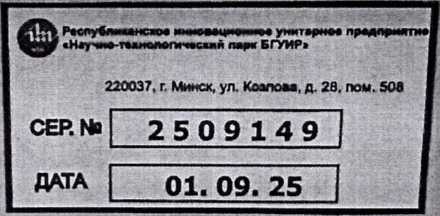

Место для нанесения знака поверки

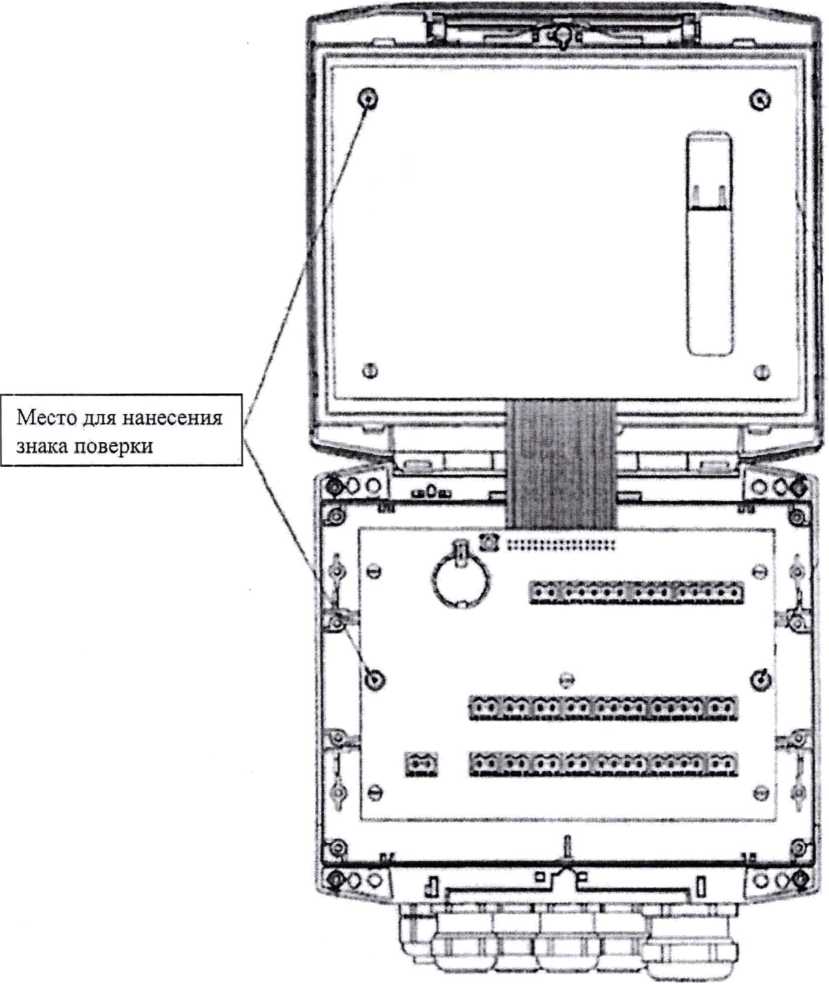

Рисунок 2.2 - Схема (рисунок) с указанием места для нанесения знака поверки

Директор республиканского инновационного

предприятия «Научно-

БГУИР»

Заместитель директора республиканского унитарного предприятия «Белорусский

Система обеспечения единства измерений Республики Беларусь

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ ИСТОК-ТМЗ

Методика поверки

МРБ МП.4452-2025

Листов 32

Ведущий инженер республиканского

СОДЕРЖАНИЕ

• 1 Нормативные ссылки.........................................................................................

• 2 Операции поверки..............................................................................................

• 3 Средства поверки...............................................................................................

• 4 Требования к квалификации поверителей......................................................

• 5 Требования безопасности.................................................................................

• 6 Условия поверки и подготовка к ней................................................................

• 7 Проведение поверки..........................................................................................

  8 Оформление результатов поверки

  Приложение А (обязательное) Нумерация каналов измерения вычислителя

  ИСТОК-ТМЗ

  Приложение Б (рекомендуемое) Форма протокола поверки

  Библиография



Настоящая методика поверки (далее - МП) распространяется на преобразователи измерительные многофункциональные (ПИМ) ИСТОК-ТМЗ (далее       -       вычислитель       ИСТОК-ТМЗ),       выпускаемые

по ТУ BY 193607193.001-2025, производства республиканского инновационного унитарного предприятия «Научно-технологический парк БГУИР» (Республика Беларусь) и устанавливает методы и средства их поверок.

Обязательные метрологические требования, предъявляемые к вычислителям ИСТОК-ТМЗ, приведены в описании типа средств измерений.

1 Нормативные ссылки

ТКП 8.007-2023 (33540) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений, предназначенных для применения при измерениях вне сферы законодательной метрологии. Правила проведения работ;

ТКП 181-2023   (33240) Правила технической эксплуатации

электроустановок потребителей;

ТКП 427-2022 (33240) Электроустановки. Правила по обеспечению безопасности при эксплуатации;

Примечание - При пользовании настоящей МП целесообразно проверить действие ссылочных документов на официальном сайте Национального фонда технических нормативных правовых актов в глобальной компьютерной сети Интернет.

Если ссылочные документы заменены (изменены), то при пользовании настоящей МП следует руководствоваться действующими взамен документами. Если ссылочные документы отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

2 Операции поверки

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 -

и

Наименование операции	Номер пункта МП	Проведение операции при
		первичной поверке	последующей поверке
1 Внешний осмотр	7.1	Да	Да
2 Опробование	7.2	-	-
2.1 Внутреннее самотестирование	7.2.1	Да	Нет
2.2 Проверка версии программного	7.2.2	Да
обеспечения
3 Определение метрологических характеристик	7.3		.УЛ           аЧлаа.---

О к онч а ние таблиц ы 1

Наименование операции	Номер пункта МП	Проведение операции при
		первичной поверке	последующей поверке
3.1 Определение основной абсолютной погрешности при измерении времени	7.3.1	Да	Да
3.2 Определение основной приведенной погрешности при измерении входных сигналов силы постоянного тока	7.3.2	Да	Да
3.3 Определение основной приведенной погрешности при измерения входных сигналов сопротивления постоянному току и основной приведенной погрешности при измерении входных сигналов температуры	7.3.3	Да	Да
3.4 Определение основной относительной погрешности при измерении частоты входных сигналов	7.3.4	Да	Да
3.5 Определение основной относительной погрешности при измерении числоимпульсных сигналов с частотой следования до 30 Гц	7.3.5	Да	Да
3.6 Определение основной относительной погрешности при расчете тепловой энергии и количества теплоносителя, измерения расхода природного и других газов, измерения расхода электропроводящих жидкостей, пульп и суспензий	7.3.6	Да	Да
3.7 Определение основной относительной погрешности при расчете количества тепловой энергии в замкнутой системе	7.3.7	Да	Да
4 Оформление результатов поверки	8	Да	Да

Примечание - Если при проведении той или иной операции поверки получают отрицательный результат, поверку прекращают

3 Средства поверки

4 Требования к квалификации поверителей

К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих необходимую квалификацию в области обеспечения единства измерений, изучивших эксплуатационную документацию на вычислитель ИСТОК-ТМЗ, применяемые эталоны и вспомогательное оборудование, прошедших инструктаж по охране труда.

5 Требования безопасности

При проведении поверки должны быть соблюдены требования безопасности, предусмотренные ТКП 181, ТКП 427, а также изложенные в эксплуатационной документации на вычислитель ИСТОК-ТМЗ, применяемые эталоны и вспомогательное оборудование.

6 Условия поверки и подготовка к ней

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха - от плюс 15 °C до плюс 25 °C;

• - относительная влажность воздуха - до 80 %;

• - атмосферное давление - от 86 до 106 кПа.

• 6.2   Перед проведением поверки выполняют следующие подготовительные работы:

• - изучают эксплуатационную документацию на вычислитель ИСТОК-ТМЗ, применяемые эталоны и вспомогательное оборудование;

• - выполняют все специальные мероприятия по технике безопасности;

• - выполняют подготовку к работе эталонов и вспомогательных устройств в соответствии с требованиями, изложенными в эксплуатационной документации на них;

- выдерживают вычислитель ИСТОК-ТМЗ в нерабочем состоянии в условиях поверки по 6.1 не менее 2 ч.

• 6.3 До начала поверки выполняют следующие операции с вычислителем ИСТОК-ТМЗ:

  • 6.3.1  Сохраняют (в случае необходимости) рабочие настройки вычислителя ИСТОК-ТМЗ в подменю «Сохр. конфигурацию» (главное меню «Сервис» - подменю «Сохр. конфигурацию»). По завершению поверки восстанавливают (проводят в режиме работы прибора - «Конфигурирование») рабочие настройки вычислителя ИСТОК-ТМЗ в подменю «Загруз, конфигурацию» (главное меню «Сервис» - подменю «Загруз, конфигурацию»),

  • 6.3.2  Активируют режим настройки вычислителя ИСТОК-ТМЗ «Конфигурирование» (кнопка «PRG»). Выполняют очистку прибора в подменю «Очист.каналы» (главное меню «Сервис» - подменю «Очист.каналы»), Не выходя из меню «Сервис» в подменю «Шаблоны.конф.^устанавливают шаблон - «Поверка КИ». Проводят проверку настройки каналов измерения (КИ)

——         -------- ^Л «...      -%_або_Ты

ск на

• 6.3.3 В подменю «Подключение выхода» и устанавливают параметр «Вых.калибр.час.» (главное меню «Системные данные» - подменю «Настройка часов» - подменю «Подключение выхода»).

• 7 Проведение поверки

7.1 Внешний осмотр

• 7.1.1 При проведении внешнего осмотра устанавливают соответствие вычислителя ИСТОК-ТМЗ следующим требованиям:

• - наличие паспорта на поверяемый прибор;

• - соответствие заводского номера поверяемого прибора и номера, указанного в его паспорте;

• - отсутствие механических повреждений корпуса, клеммных соединителей, а также жидкокристаллического индикатора (ЖКИ) и клавиатуры вычислителя ИСТОК-ТМЗ;

• - четкости маркировки на корпусе вычислителя ИСТОК-ТМЗ и клеммных соединителях.

• 7.1.2 Заключение о результатах внешнего осмотра заносят в протокол поверки, форма которого приведена в приложении Б. Результаты внешнего осмотра считают положительными, если вычислитель ИСТОК-ТМЗ соответствует всем требованиям 7.1.1.

• 7.2 Опробование

7.2.1 Внутреннее самотестирование

• 7.2.1.1 Подключают вычислитель ИСТОК-ТМЗ, согласно его эксплуатационной документации, к источнику напряжения постоянного тока 24 В. Включают источник и контролируют включение свечения индикатора «Сеть» на лицевой панели вычислителя ИСТОК-ТМЗ.

• 7.2.1.2 По завершению внутреннего теста управляющая программа (УП) вычислителя ИСТОК-ТМЗ формирует звуковой сигнал и отображает на экране ЖКИ элементы рабочего меню. Время, с момента включения питания и до перехода в рабочий режим, должно быть не более 5 мин.

• 7.2.1.3 Заключение о результатах внутреннего самотестирования заносят в протокол поверки. Результаты считают положительными, если вычислитель ИСТОК-ТМЗ соответствует требованиям п. 7.2.1.2.

7.2.2 Проверка версии программного обеспечения

• 7.2.2.1  В вычислителе ИСТОК-ТМЗ активируют подменю «Версия программного обеспечения» (главное меню «Диагностика» - подменю «Версия»), Записывают в протокол номер установленной в вычислителе ИСТОК-ТМЗ версии программного обеспечения. Значение, отображаемой на экране ЖКИ версии программного обеспечения должно соответствовать описанию типа на вычислитель ИСТОК-ТМЗ.



  результатах проверки BepjcT^^J?pi¥^^1MHOro

  ------ „-------- -*-р_СИИ

  СИИ

• 7.2.2.2  Заключение о | обеспечения заносят в протокол поверки. Результат#!? программного обеспечения считают положительными, ес соответствует требованиям п. 7.2.2.1 и описанию типа.



• 7.3 Определение метрологических характеристик

7.3.1 Определение основной абсолютной погрешности при измерении времени

• 7.3.1.1 Собирают схему согласно рисунку 1. В вычислителе ИСТОК-ТМЗ активируют подменю «Коррекция генератора» (главное меню «Системные данные» - подменю «Настройка часов» - подменю «Коррекция генератора»). Записывают в проколол поверки установленное в вычислителе ИСТОК-ТМЗ значение периода следования импульсов т,ХХХХХХ.ХХХХ мкс.

• 7.3.1.2 Не выходя из подменю «Коррекция генератора», кнопкой «PRG» переводят вычислитель ИСТОК-ТМЗ в режим «Конфигурирование». Нажатием кнопки «ENT» активируют режим редактирования числового значения периода следования импульсов. Устанавливают номинальное значение: 001953,1250 мкс и нажимают кнопку «ENT». Кнопкой «PRG» переводят вычислитель ИСТОК-ТМЗ в режим «Измерение». С помощью калибратора AOIP Calys 1500R измеряют и записывают установившееся значение периода импульсов T_t, мкс.

  КАЛИБРАТОР AOIP CALYS 150CR	IN
  	Hz COM

  исток-тмз

  ХР15	Цепь
  1	Выход «I lpoaepxa частоты +»
  2	Выход «П[Х>верка частоты -»

ХР13	Цепь
1	+12В
2	GN О

Рисунок 1 - Схема соединения приборов при определении погрешности измерения времени

• 7.3.1.3 Рассчитывают основную абсолютную погрешность при измерении текущего времени д, в секундах в пересчете за сутки (с/сут), по формуле

•3600-24,

где Т, - измеренный период следования импульсов, мкс;

- установленный в вычислителе период следован 3600 - количество секунд в часе, с/ч;

24 - количество часов в сутках, ч/сут.

• 7.3.1.4 Полученное значение абсолютной погр протокол поверки. Результаты поверки считают положительными, если рассчитанное значение абсолютной погрешности вычислителя ИСТОК-ТМЗ не превышает значение ±2 с/сут.

• 7.3.1.5 По завершению проверки, по аналогии с п. 7.3.1.2, восстанавливают рабочее значение периода следования импульсов т, мкс.

7.3.2 Определение основной приведенной погрешности при измерении входных сигналов силы постоянного тока

• 7.3.2.1 При определении основной приведенной погрешности измерения измерительных каналов КИ01-08 вычислителя ИСТОК-ТМЗ входных сигналов силы постоянного тока собирают схему в соответствии с рисунком 2. Нумерация для каналов измерения (далее - КИ) вычислителя ИСТОК-ТМЗ приведены в приложении А.

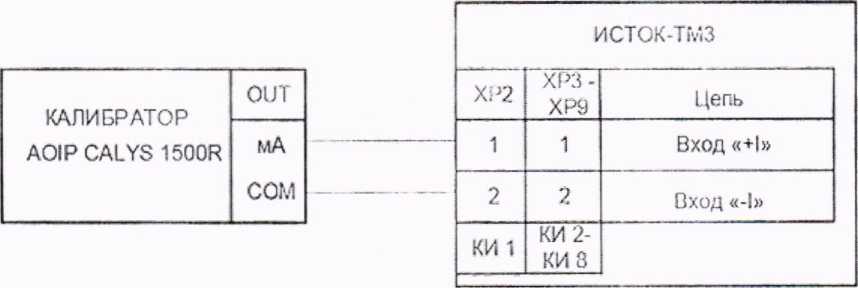

  Рисунок 2 - Схема соединения приборов при определении погрешности измерения входных сигналов силы постоянного тока

• 7.3.2.2 В вычислителе ИСТОК-ТМЗ активируют подменю «Мгновенное значение» в режиме измерения по КИ 01 (главное меню «Оперативные данные» - подменю «Каналы измерительные» - подменю «Канал измерительный 01»  - «Мгновенное значение»). На калибраторе

AOIP Calys 1500R устанавливают значение выходного тока равное 0 мА.

Записывают в протокол поверки измеренное вычислителем ИСТОК-ТМЗ значение силы тока /₍, мА, которое отображается на экране жидкокристаллического индикатора (далее - ЖКИ) в подменю «Мгновенное значение» в режиме измерения по КИ 01.

ВНМАНИЕ! Здесь и далее при проведении поверки вычислителя ИСТОК-ТМЗ считывание показаний производить не менее чем через 20 с после изменения входных сигналов.

• 7.3.2.3 Повторяют перечисленные в п.7.3.2.2 действия, последовательно устанавливая на калибраторе AOIP Calys 1500R значения силы тока 1_П 4, 10 20 мА и фиксируя измеренное вычислителем ИСТОК-I., мА.

• 7.3.2.4 Повторяют перечисленные в п.7.3.2.2 КИ 02 - 08 вычислителя ИСТОК-ТМЗ.



  для

• 7.3.2.5 По результатам измерений для КИ 01 - 08 вычислителя ИСТОК-ТМЗ рассчитывают основную приведенную погрешность при измерении входных сигналов силы постоянного тока %, по формуле



(2)

где l_t - измеренное значение силы тока, мА;

1₀ - эталонное значение силы тока, мА;

/_н - нормирующее значение, равное 20 мА.

• 7.3.2.6 Результаты поверки считают положительными, если полученные значения основной приведенной погрешности при измерении по КИ01-08 вычислителя ИСТОК-ТМЗ входных сигналов силы постоянного тока в диапазоне от 0 мА до 20 мА не превышают ±0,05 %.

• 7.3.3 Определение основной приведенной погрешности при измерении входных сигналов сопротивления постоянному току и основной приведенной погрешности при измерении входных сигналов температуры

  • 7.3.3.1 При определении основной приведенной погрешности при измерении КИ 13-15 вычислителя ИСТОК-ТМЗ входных сигналов сопротивления постоянному току собирают схему в соответствии с рисунком 3.

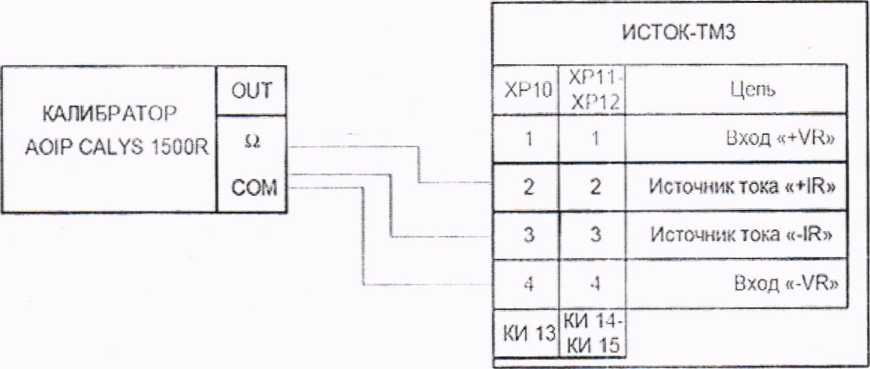

    Рисунок 3 - Схема соединения приборов при определении погрешности измерения сопротивления постоянному току

значение» в режиме измерения по КИ 13 (главное меню «Оперативные данные» - подменю «Каналы измерительные» - подменю «Канал измерительный 13» - «Мгновенное значение»). У стана вл        кр^либраторе

AOIP Calys 1500R значение сопротивления Л_о, равное (5^^писывают в протокол поверки измеренное вычислителем ИСТОК-ТМЗ знамение сопротивления постоянному току /?,, Ом, которое отображается на экране ЖКИ в подменю «Мгновенное значение» в режиме измерения по КИ «13».

• 7.3.3.3 Повторяют перечисленные в п.7.3.3.2 действия, последовательно устанавливая на калибраторе AOIP Calys 1500R значения сопротивления 50, 100, 300 Ом и фиксируя измеренное вычислителем ИСТОК-ТМЗ значение сопротивления постоянному току R_j, Ом.

• 7.3.3.4   В вычислителе ИСТОК-ТМЗ активируют подменю «Характеристика датчика» в режиме измерения по каналу учета (далее - КУ) КУ 13 (главное меню «Оперативные данные» - подменю «Каналы учета» -подменю «Канал учета 13» - «Характер, датчика») и устанавливают «ТСП 3910». Далее КУ 13 переводят в режим измерений мгновенных значений (главное меню «Оперативные данные» - подменю «Каналы учета» - подменю «Канал учета 13» - «Мгновенное значение»). Устанавливают на калибраторе AOIP Calys 1500R значение сопротивления Л_п, равное 59,7 Ом, что соответствует значению температуры Т_о, равному минус 99,85 °C. Записывают в протокол поверки измеренное вычислителем ИСТОК-ТМЗ значение температуры 7], °C, которое отображается на экране ЖКИ в подменю «Мгновенное значение» в режиме измерения по КУ «13».

• 7.3.3.5 Повторяют перечисленные в п.7.3.3.4 действия, последовательно устанавливая на калибраторе AOIP Calys 1500R значения сопротивления 80,0; 100,0; 139,1; 195,5 Ом, что соответствует значениям температуры Т_о минус 50 °C; 0,0 °C; 99,97 °C; 249,8 °C, и фиксируя измеренное вычислителем ИСТОК-ТМЗ значение температуры 7), °C.

• 7.3.3.6  Повторяют перечисленные в п.7.3.3.2 - 7.3.3.5 действия для КИ 14, КИ 15, КУ 14 и КУ 15 вычислителя ИСТОК-ТМЗ.

• 7.3.3.7  По результатам измерений для КИ13-15 вычислителя ИСТОК-ТМЗ рассчитывают основную приведенную погрешность при измерении входных сигналов сопротивления постоянному току %, по формуле



  •100,

(3)

где R, - измеренное значение сопротивления постоянному току, Ом; R_o - эталонное значение сопротивления постоянному току, Ом; R_H - нормирующее значение, равное 290 Ом.

• 7.3.3.8 Результаты поверки считают положительными, если полученные значения основной приведенной погрешности при измерении по КИ13-15 вычислителя ИСТОК-ТМЗ входных сигналов сопротивления постоянному току

  не превышают ±0,05 %.

  7.3.3.9 По результатам измерений для КУ 13-15 вычислителя

ИСТОК-ТМЗ рассчитывают основную приведенную входных сигналов температуры /_г, %, по формуле

(4)

где 7) - измеренное значение температуры, °C;

Т_о - эталонное значение температуры, °C;

Т_н - нормирующее значение, равное 350 °C.

7.3.3.10 Результаты поверки считают положительными, если полученные значения основной приведенной погрешности при измерении по КУ 13-15 вычислителя ИСТОК-ТМЗ входных сигналов температуры не превышают ±0,1 %.

7.3.4 Определение основной относительной погрешности при измерении частоты входных сигналов

• 7.3.4.1 При определении основной относительной погрешности при измерении КИ 17 и КИ 18 вычислителя ИСТОК-ТМЗ частоты входных сигналов собирают схему в соответствии с рисунком 4.

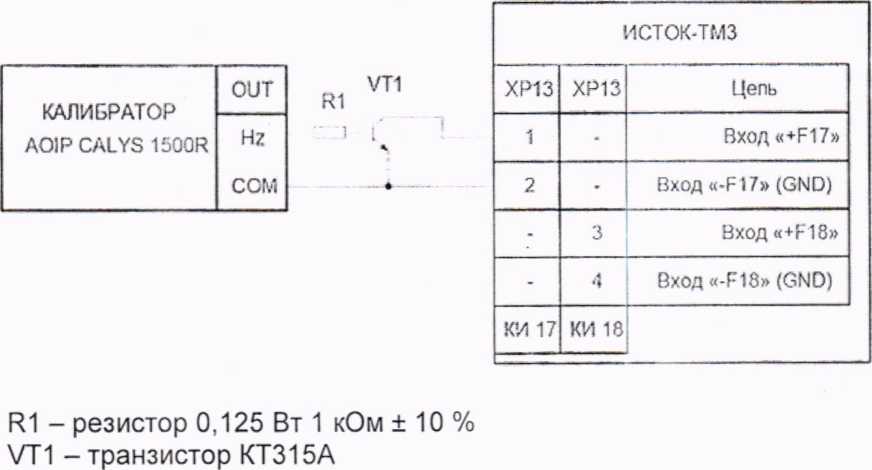

  Рисунок 4 - Схема соединения приборов при определении погрешности измерения частоты входных сигналов

• 7.3.4.2 В вычислителе ИСТОК-ТМЗ активируют подменю «Мгновенное значение» в режиме измерения по КИ «17» (главное меню «Оперативные данные» - подменю «Каналы измерительные» - подменю «Канал измерительный 17» - «Мгновенное значение»). Устанавливают на калибраторе AOIP Calys 1500R выходной сигнал амплитудой 5 В и частотой F_o, равной 60 Гц. Записывают в протокол поверки измеренное вычиср' значение частоты 7), Гц, которое отображается на

Мгновенное значение» в режиме измерения по КИ 1|./|;.

• 7.3.4.3 Повторяют перечисленные в п.7.3.4.2 де1б.т|] устанавливая на калибраторе AOIP Calys 1500R значения.⁴-



  ельно

  , 1000,

3000 Гц и фиксируя измеренное вычислителем ИСТОК-ТМЗ значение частоты сигнала Гц.

• 7.3.4.4  Повторяют перечисленные в п.7.3.4.2 - 7.3.4.3 действия для КИ 18.

• 7.3.4.5  По результатам измерений для КИ 17 — 18 вычислителя ИСТОК-ТМЗ рассчитывают основную относительную погрешность при измерении частоты входных сигналов %, по формуле

--М00,

F_o

где F, - измеренное значение частоты, Гц;

Г, - эталонное значение частоты, Гц.

• 7.3.4.6 Результаты поверки считают положительными, если полученные значения основной относительной погрешности при измерении по КИ 17 и КИ 18 вычислителя ИСТОК-ТМЗ частоты входных сигналов не превышают ±0,05 %.

7.3.5 Определение основной относительной погрешности при измерении числоимпульсных сигналов с частотой следования до 30 Гц

• 7.3.5.1 При определении основной относительной погрешности при измерении КИ 17 и КИ 18 вычислителя ИСТОК-ТМЗ входных числоимпульсных сигналов собирают схему в соответствии с рисунком 5.

исток-тмз

ХР13	ХР13	Цепь
1	-	Вход «+F17»
2	-	Вход «-F17» (GND)
-	3	Вход «+F18»
-	4	Вход «-F18» (GND)
КИ 17	КИ 18

S1 - кнопка малогабаритная КМД1-1

Рисунок 4 - Схема соединения приборов при определении кнопкой «PRG» переводят вычислитель ИСТОК-ТМЗ в режим «Конфигурирование». Нажатием кнопки «ENT» активируют режим редактирования и устанавливают тип КИ - «Импульсный» и, подтверждая выбор типа, нажимают кнопку «ENT». Кнопкой «PRG» переводят вычислитель ИСТОК-ТМЗ в режим «Измерение». В вычислителе ИСТОК-ТМЗ активируют подменю «Мгновенное значение» в режиме измерения по КИ 17 (главное меню «Оперативные данные» - подменю «Каналы измерительные» - подменю «Канал измерительный 17» - «Мгновенное значение»),

• 7.3.5.3 Нажимают десять раз подряд на кнопку S1, задавая количество импульсов Т_о, равное 10 единицам. Нажатия должны производиться до четкого щелчка кнопки с частотой, достаточной для устного счета. Записывают в протокол поверки измеренное вычислителем ИСТОК-ТМЗ значение импульсов К₁, единиц, которое отображается на экране ЖКИ в подменю «Мгновенное значение» в режиме измерения по КИ 17.

• 7.3.5.4 Повторяют вышеперечисленные действия для КИ 17 вычислителя ИСТОК-ТМЗ, последовательно нажимая на кнопку S1 и считая количество нажатий, доводят общее количество импульсов. К_п, до 50 единиц. Записывают в протокол поверки измеренное вычислителем ИСТОК-ТМЗ значение количества импульсов К,, единиц, которое отображается на экране ЖКИ в подменю «Мгновенное значение» в режиме измерения по КИ 17.

• 7.3.5.5  Повторяют перечисленные в п.7.3.5.2 - 7.3.5.4 действия для КИ 18.

• 7.3.5.6  По результатам измерений для КИ 17-18 вычислителя ИСТОК-ТМЗ рассчитывают основную относительную погрешность измерения входных числоимпульсных сигналов 8_К , %, по формуле

  К. -

  •100,

  (6)

где К, - измеренное значение количества импульсов, единиц;

К_о - заданное значение количества импульсов, единиц.

• 7.3.5.7 Результаты поверки считают положительными, если полученные значения основной относительной погрешности при измерении по КИ 17 и КИ 18 вычислителя ИСТОК-ТМЗ входных числоимпульсных сигналов не превышают ±0,04 %.

• 7.3.6 Определение основной относительной погрешности при расчете тепловой энергии и количества теплоносителя, измерения расхода природного и других газов, измерения расхода электропроводящих жидкостей, пульп и суспензий

  • 7.3.6.1 Активируют режим настройки вычислит^^^"^ «Конфигурирование» (кнопка «PRG»). Выполняют очис^^р^ ' «Очист.каналы» (главное меню «Сервис» - подмен^' выходя из меню «Сервис», заходят в подменю «Шаал^ы. подменю «Шаблоны поверки» устанавливают шаблонг^ ЧЭДс

    ИСТОК-ТМЗ -

    ЯЙ^вЧга&м е н ю

    :т.каналы.....

    энф.». д •ПИ?

    I. Не ее в "абл.

5.4». В результате создаются объекты «Трубопровод» (далее - Тр) для среды «Насыщенный пар» - Тр 01 и Тр 02, связанные с ним каналы учета КУ 01 - 08 с предустановленными настроечными данными для КУ и Тр согласно таблице 3. Для сохранения в памяти вычислителя настроечных данных созданного объекта, выходят из режима «Программирование».

Таблица 3 - Настроечные данные для среды «Насыщенный пар»

Вид контролируемой среды				Насыщенный пар
Метод измерения расхода контролируемой среды				Осредняющая напорная трубка (ОНТ) Тип см. ниже
Ширина трубки ANNUBAR II cho, мм				См. ниже
Внутренний диаметр измерительного трубопровода D2o, мм				См. ниже
Материал, из которого изготовлена трубка ОНТ				См. ниже
Материал измерительного трубопровода				См. ниже
Коэффициент датчика Канн				См. ниже
Влажность насыщенного пара, %				См. ниже
Номер трубопровода	Параметры контролируемой среды	Значения параметров контролируемой среды	Значение массового расхода qm, кг/ч Расход тепловой энергии W, ГДж/ч			Допус каемая погрешность, %
			Нормативно -расчетное по «Расходомер исо»		Диапазон допустимых значений
ОНТ «ANNU Кан = 0,6206 ОСНОВНОЙ Пе	BAR D II+ тип 35/36», материал ОНТ и трубопровода - нержавеющая сталь 316, 54, d20 = 31,369 мм, D2o= 450,0 мм, влажность - 0,0 %, юаметр среды - температура
Тр 01	Температура	150 °C	qm= 56875,200 W= 156,182		56846.762 - 56903,638 156,104- 156,260	±0,05
	Перепад давления	5 кПа
ОНТ «ANN d2o = 26,92 ОСНОВНОЙ п	UBAR 485 тип 2», материал ОНТ и трубопровода - нержавеющая сталь 3" 4 мм, D20 = 203,0 мм, Канн = 0,55721, влажность - 10 %, араметр среды - температура					6,
Тр 02	Температура	280 °C	qm= 68680,200 W = 180,325		68645,860 - 68714,540 180,235- 180,415	±0,05
	Перепад давления	15,0 кПа

• 7.3.6.2 В вычислителе ИСТОК-ТМЗ активируют подменю «Мгновенное значение» в режиме измерения по Тр01 (главное меню «Оперативные данные» - подменю «Трубопроводы» - подменю «Трубопровод 01» -«Мгновенное значение»). Записывают в протокол отображаемые на дисплее значения вычисленных параметров массового расхода q™, кг/ч, и расхода тепловой энергии W, ГДж/ч.



• 7.3.6.3 Повторяют операции п. 7.3.6.2 для трубоп|

• 7.3.6.4  Активируют режим настройки вычис. «Конфигурирование» (кнопка «PRG»). Выполняют очи «Очист.каналы» (главное меню «Сервис» - подмен выходя из меню «Сервис», заходят в подменю « подменю «Шаблоны поверки» устанавливают шаблон - «Поверка ТУ. Табл. 5.5». В результате создаются объекты «Трубопровод» (далее - Тр) для среды «Перегретый пар» - Тр 01 и Тр 02, связанные с ним каналы учета КУ 01 - 08 с предустановленными настроечными данными для КУ и трубопроводов согласно таблице 4. Для сохранения в памяти вычислителя настроечных данных созданного объекта, выходят из режима «Программирование».

4-

Вид контролируемой среды				Перегретый пар
Метод измерения расхода контролируемой среды				Сужающее устройство (СУ) -сопло ИСА 1932
Диаметр отверстия СУ d2o, мм				См. ниже
Внутренний диаметр трубопровода на входе СУ D?o, мм				См. ниже
Эквивалентная шероховатость Rd, мм				См. ниже
Материал, из которого изготовлено сопло				Сталь марки 12Х18Н10Т
Материал измерительного трубопровода				Сталь марки 12Х18Н9Т
Номер трубопровода	Параметры контролируемой среды	Значения параметров контролируемой среды	Значение массового расхода qm, кг/ч Расход тепловой энергии W, ГДж/ч			Допус каемая погрешность, %
			Нормативно -расчетное по «Расходомер ИСО»		Диапазон допустимых значений
d2o = 69,789 мм, D2o= 100,3 мм, Рш=0,1мм
Тр01	Температура	550 °C	qm= 31909,000 W= 111,745		31893.046 - 31924,955 111,689 - 111,801	±0,05
	Давление абсолютное	10000 кПа
	Перепад давления	80 кПа
d20-69,789 мм, D2o= 200,3 мм, Ru=0,03mm
Тр 02	Температура	550 °C	qm= 25272,000 W= 89,134		25259,364 - 25284,636 89,089 - 89,179	±0,05
	Давление абсолютное	7500 кПа
	Перепад давления	80 кПа

значение» в режиме измерения по Тр 01 (главное меню «Оперативные данные» - подменю «Трубопроводы» - подменю «Трубопровод 01» -«Мгновенное значение»). Записывают в протокол отображаемые на дисплее значения вычисленных параметров массового расхода q_m, кг/ч, и расхода

тепловой энергии W, ГДж/ч.

• 7.3.6.6 Повторяют операции п. 7.3.6.5 для труб

• 7.3.6.7  Активируют режим настройки выч «Конфигурирование» (кнопка «PRG»). Выполняют оч «Очист.каналы» (главное меню «Сервис» - подме выходя из меню «Сервис», заходят в подменю «Шаблоны.конф.», далее в подменю «Шаблоны поверки» устанавливают шаблон - «Поверка ТУ. Табл. 5.6». В результате создаются объекты «Трубопровод» (далее - Тр) для среды «Вода» - ТрО1 и Тр 02, связанные с ним каналы учета КУ 01 - 08 с предустановленными настроечными данными для КУ и трубопроводов согласно таблице 5. Для сохранения в памяти вычислителя настроечных данных созданного объекта, выходят из режима «Программирование».

Таблица 5 - Настроечные данные для среды «Вода»

Вид контролируемой среды				Вода
Метод измерения расхода контролируемой среды				СУ - диафрагма с угловым способом отбора давления
Диаметр отверстия СУ d2o, мм				См. ниже
Внутренний диаметр трубопровода D20, мм				См. ниже
Эквивалентная шероховатость Иш, мм				См. ниже
Материал, из которого изготовлена диафрагма				Сталь марки 12Х18Н9Т
Материал измерительного трубопровода				Сталь марки 20
Коэффициент притупления входной кромки                     См. ниже диафрагмы Кп
Номер трубопровода	Параметры контролируемой среды	Значения параметров контролируемой среды	Значение массового расхода qm, кг/ч Расход тепловой энергии W, ГДж/ч			Допускаемая погрешность, %
			Нормативно -расчетное по «Расходомер исо»		Диапазон допустимых значений
б2о = 9О,Омм, D20 = 150,0 мм, Рш=0,03мм, Кп = 1,0026
ТрО1	Температура	50 °C	qm= 115050,000 W= 24,182		114992,475- 115107,525 24,170 -24,194	±0,05
	Давление абсолютное	1000 кПа
	Перепад давления	30 кПа
d20= 120,0 мм, D20= 200,0 мм, Ru=1,25mm. Кп = 1,0011
Тр 02	Температура	75 °C	qm= 205630,000 W= 64,650		205527,185- 205732,815 64,618-64,682	±0,05
	Давление абсолютное	500 кПа
	Перепад давления	30 кПа

• 7.3.6.8 В вычислителе ИСТОК-ТМЗ активируют подменю «Мгновенное

  значение» в режиме измерения по Тр 01 (главное меню «Оперативные

данные» - подменю «Трубопроводы» - подменю «Трубопровод 01» -«Мгновенное значение»). Записывают в протокол отображаемою ^ дисплее значения вычисленных параметров массового расхода г§^^г^с^^&схода тепловой энергии W, ГДж/ч.                          w

• 7.3.6.9 Повторяют операции п. 7.3.6.8 для трубопровода            |

• 7.3.6.10 Активируют режим настройки вычислителя ИСТОК-ТМЗ -«Конфигурирование» (кнопка «PRG»). Выполняют очистку прибора в подменю «Очист.каналы» (главное меню «Сервис» - подменю «Очист.каналы»), Не выходя из меню «Сервис», заходят в подменю «Шаблоны.конф.», далее в подменю «Шаблоны поверки» устанавливают шаблон - «Поверка ТУ. Табл. 5.7». В результате создаются объекты «Трубопровод» (далее - Тр) для среды «Природный газ» - Тр 01 и Тр 02, связанные с ним каналы учета КУ 01 - 08 с предустановленными настроечными данными для КУ и трубопроводов согласно таблице 6.

• 7.3.6.11 В вычислителе ИСТОК-ТМЗ активируют подменю «Коэффициент притупления кромки» в режиме измерения по трубопроводу ТР 01 (главное меню «Оперативные данные» - подменю «Трубопроводы» - подменю «Трубопровод 01» - подменю «Настройка расхода» - подменю «Коэф, притуп. кромки») и устанавливают значение 1,0043. Для сохранения в памяти вычислителя настроечных данных созданного объекта, выходят из режима «Программирование».

  ый газ»

  чные

  Номер трубопровода

  Параметры контролируемой среды

  Значения параметров контролируемой среды

  Значение объемного расхода, приведенного к стандартным условиям д-_. м³/ч______

  Нормативно -расчетное по «Расходомер ИСО»

  Диапазон допустимых значений

  СН₄(метан)=81,2 %, С2Н₆(этан)=4,3 %, СзН₃(пропан)=0,9 %, 1С4Ню(и-бутан) =0,15 %, пС4Ню(н-1

  1=0,15%, N₂=5,7%

  Тр 01

  Температура	минус 20 °C
  Давление абсолютное	900 кПа
  Перепад давления	1 кПа
  Перепад давления	100 кПа

  q_c= 2214,358

  2213,251 - 2215,465

  7.3.6.12 В вычислителе ИСТОК-ТМЗ активируют г значение» в режиме измерения по Тр 01 (главное _;ме|1 данные» - подменю «Трубопроводы» - подменю

  Допускаемая погрешность, %

  ±0,05



  ые

Таблица 6 -

Вид контролируемой среды	Природный газ
Метод измерения расхода контролируемой среды	Сужающее устройство (СУ) - диафрагма с фланцевым способом отбора давления
Диаметр отверстия СУ d20, мм	См. ниже
Внутренний диаметр измерительного трубопровода D2o, мм	См. ниже
Эквивалентная шероховатость Rm, мм	См. ниже
Материал, из которого изготовлена диафрагма	Сталь марки 10
Материал измерительного трубопровода	Сталь марки 20
Коэффициент притупления входной кромки диафрагмы Кп	См. ниже
Плотность при стандартных условиях, рном, кг/м3	См. ниже
Удельная теплота сгорания, h, МДж/м3	34,5780
Молярная концентрация азота N2, %	См. ниже
Молярная концентрация углекислого газа СОг, %	См. ниже
Молярная концентрация других компонентов, %	См. ниже
Относительная влажность природного газа, %	0,0

«Мгновенное значение»). Записывают в протокол отображаемые на дисплее значения объемного расхода, приведенного к стандартным условиям q_c, м³/ч.

• 7.3.6.13 Активируют режим настройки вычислителя И.СТОК-ТМЗ -«Конфигурирование» (кнопка «PRG»). Выполняют очистку прибора в подменю «Очист.каналы» (главное меню «Сервис» - подменю «Очист.каналы»). Не выходя из меню «Сервис», заходят в подменю «Шаблоны.конф.», далее в подменю «Шаблоны поверки» устанавливают шаблон - «Поверка ТУ. Табл. 5.9». В результате создаются объекты «Трубопровод» (далее - Тр) для среды «Воздух» - Тр01 и Тр 02, связанные с ним каналы учета КУ 01-08 с предустановленными настроечными данными для КУ и трубопроводов согласно таблице 7. Для сохранения в памяти вычислителя настроечных данных созданного объекта, выходят из режима «Программирование».

Таблица 7 - Настроечные данные для среды «Воздух»

Вид контролируемой среды				Воздух
Метод измерения расхода контролируемой среды				См. ниже
Относительная влажность воздуха, %				5,0
Диаметр отверстия СУ d2o, мм				См. ниже
Внутренний диаметр измерительного трубопровода D20, мм				См. ниже
Материал, из которого изготовлена диафрагма				Сталь марки 12Х18Н9Т
Материал измерительного трубопровода				Сталь марки 10
Атмосферное давление, к		Па		101,325
Номер трубопровода	Параметры контролируемой среды	Значения параметров контролируемой среды	Значение объемного расхода, приведенного к стандартным условиям qc, м3/ч			Допускаемая погрешность, %
			Нормативно -расчетное по «Расходомер исо»		Диапазон допустимых значений
Метод измерения расхода - сужающее устройство «Диафрагма угловая», (фо - 40,0 мм, D2o=69,Omm, R!u=0,03mm, Кп= 1,0091
Тр 01	Температур а	0 °C	qc= 1706,3439		1705,4907 - 1707,1971	+0,05
	Давление избыточное	400 кПа
	Перепад давления	40 кПа
Метод измерения расхода - сужающее устройство «Сопло Вентури», <Фо - 60,0 мм, D20 = 150,0 мм                                                                              .     I
Тр 02	Температур а	Минус 30 °C	qc= 3924,353		3922,3908 - 3926,3152	±0,05
	Давление избыточное	300 кПа
	Перепад давления	20 кПа

• 7.3.6.14 В вычислителе ИСТОК-ТМЗ активируют пд^ей^х^^овенное значение» в режиме измерения по Тр 01 (главное-       «Оперативные

данные» - подменю «Трубопроводы» - подменю              01» -

«Мгновенное значение»). Записывают в протокол отображаемые дисплее значения объемного расхода, приведенного к стандарт^1^уЬяЙда^^ьЛл³/ч.

• 7.3.6.15 Повторяют операции п. 7.3.6.14 для трубопровода Тр 02.

• 7.3.6.16 Определяют основную относительную погрешность расчета тепловой энергии и количества теплоносителя, измерения расхода природного и других газов, измерения расхода электропроводящих жидкостей, пульп и суспензий />_ет,%,по формуле



  х,~х,.

  х_г

  ■100 ,

  (7)

где X/ - вычисленное значение массово расхода q_m, кг/ч, расхода тепловой энергии W, ГДж/ч, объемного расхода, приведенного к стандартным условиям q_c, м³/ч;

Хг - нормативно-расчетное значение массово расхода q_m, кг/ч, расхода тепловой энергии W, ГДж/ч, объемного расхода, приведенного к стандартным условиям q_c, м³/ч, в соответствии с таблицами 3-7.

• 7.3.6.17 Результаты поверки считаются положительными, если полученные значения основной относительной погрешности при расчете тепловой энергии и количества теплоносителя, измерения расхода природного и других газов, измерения расхода электропроводящих жидкостей, пульп и суспензий не превышают ±0,05 %.

7.3.7 Определение основной относительной погрешности при расчете количества тепловой энергии в замкнутой системе

• 7.3.7.1 Активируют режим настройки вычислителя ИСТОК-ТМЗ -«Конфигурирование» (кнопка «PRG»). Выполняют очистку прибора в подменю «Очист.каналы» (главное меню «Сервис» - подменю «Очист.каналы»). Не выходя из меню «Сервис», заходят в подменю «Шаблоны.конф.», далее в подменю «Шаблоны поверки» устанавливают шаблон - «Поверка ТУ. Табл. 5.10». В результате создаются шесть узлов учета (дадее - УУ) УУ 01 -06 тепловой энергии стандартной замкнутой системы теплоснабжения и связанные с ними Тр01 — 12, КУ 01-24. Также создаются восемнадцать

КИ01-18, в которых конфигурация и значения входных параметров установлены в соответствии с таблицей 8. Для сохранения в памяти вычислителя настроечных данных созданного объекта, выходят из режима «Программирование».

• 7.3.7.2 В вычислителе ИСТОК-ТМЗ активируют подменю «Мгновенное значение» в режиме измерения по УУ 01 (главное меню «Оперативные данные» - подменю «Узлы учета» - подменю «Узел учета 01» - «Мгновенное



  значения

значение»). Записывают в протокол отображаемые на тепловой энергии, ГДж/ч.

Таблица 3 - Настроечные данные для среды при расчете количества тепловсиРгэнергии в замкнутой системе

Номер узла учета	Номер КИ ИК	Входные параметры		Значение тег Q	1ловой энергии, Дж/ч	Допускаемая погрешность в соответствии с описанием типа, %
		Входные значения ИК	Эквиваленты измеряемой среды	Нормативнорасчетное	Диапазон допустимых значений
Параметры конфигурации ИК «13», ИК «14», ПК «17» вычислителя для входных сигналов: Объемный расход среды - датчик с частотным выходом (0 - 1000) Гц, максимальное значение диапазона датчика расхода 1000 м3/ч. Температура среды -термопреобразователь сопротивления 100 П (а=0,00391 °C’1). Расходомер в подающем трубопроводе. Давление в подающем и обратном трубопроводе - постоянная величина Р = 1600 кПа
УУ 01	02 13	RM1=120,87 Ом	53 °C	12,3705	12,1849- 12,5561	±1,5
	03 14	RM2=119,70 Ом	50 °C
	01 17	f=1000 Гц	1000 м3/ч
Параметры коне Объемный расх минимальное и соответственно (а=0,00385 °С’1) и обратном труб		эигурации ИК «13», ИК «14», од среды - датчик тока(4 - 20 максимальное значение диап Температура среды -термог Расходомер в подающем тру зопроводе - постоянная вели1-		4К «02» вычислителя для входных сигналов: ) мА с линейной выходной функцией, азона датчика расхода - 0 м3/ч и 1000 м3/ч 1реобразователь сопротивления Pt 100 бопроводе. Давление в подающем ина Р = 1600 кПа
УУ 04	Ц 13	RM1=116,70 Ом	43 °C	12,4208	12,2345- 12,6071	±1,5
	12 14	RM2=115,54 Ом	40 °C
	W06	1=20 мА	1000 м3/ч

• 7.3.7.3 Повторяют операции п. 7.3.7.2 для узла учета УУ 04.

• 7.3.7.4 Определяют основную относительную погрешность при расчете количества тепловой энергии в замкнутой системе по формуле



(8)

где W- - вычисленное значение тепловой энергии, ГДж/ч;

w_r - нормативно-расчетное значение тепловой энергии, ГДж/ч.

• 7.3.7.5 Результаты поверки считаются положительными, если полученные значения основной относительной погрешности при расчете тепловой энергии в замкнутом контуре не превышают ±1,5 %.

8 Оформление результатов поверки

• 8.1 Результаты поверки заносят в протокол, которого приведена в приложении Б.

• 8.2 При положительных результатах поверки вы¹ него наносят знак поверки и (или) выдают

• - для вычислителя ИСТОК-ТМЗ, применяемого при измерениях в сфере законодательной метрологии, по форме, установленной [1];

• - для вычислителя ИСТОК-ТМЗ, применяемого при измерениях вне сферы законодательной метрологии, по форме, установленной в ТКП 8.007.

• 8.3 В вычислителе ИСТОК-ТМЗ пломбируется внутренняя защитная пластина в верхней крышке корпуса и нижняя плата с клеммными соединителями в соответствии с описанием типа.

• 8.4 При отрицательных результатах первичной поверки вычислителя ИСТОК-ТМЗ выдают заключение о непригодности:

• - для вычислителя ИСТОК-ТМЗ, применяемого при измерениях в сфере законодательной метрологии, по форме, установленной [1];

• - для вычислителя ИСТОК-ТМЗ, применяемого при измерениях вне сферы законодательной метрологии, по форме, установленной в ТКП 8.007.

При отрицательных результатах последующей поверки вычислителя ИСТОК-ТМЗ выдают заключение о непригодности:

• - для вычислителя ИСТОК-ТМЗ, применяемого при измерениях в сфере законодательной метрологии, по форме, установленной [1];

• - для вычислителя ИСТОК-ТМЗ, применяемого при измерениях вне сферы законодательной метрологии, по форме, установленной в ТКП 8.007.

Ранее нанесенный знак поверки подлежит уничтожению путем приведения его в состояние, непригодное для дальнейшего применения, предыдущее свидетельство о поверке прекращает свое действие.

Приложение А

(обязательное)

Нумерация каналов измерения вычислителя ИСТОК-ТМЗ

В таблице А.1 приведена нумерация каналов измерения вычислителя ИСТОК-ТМЗ и соответствующих им позиций клеммных соединителей на плате.

Таблица А.1 - Нумерация каналов измерения вычислителя ИСТОК-ТМЗ

Номер КИ	Обозначение типа и диапазон входного сигнала	Номер измерительного входа	Позиционный номер клеммного соединителя
01	Сила тока (0-20) мА	01	ХР2
02	Сила тока (0-20) мА	02	ХРЗ
03	Сила тока (0-20) мА	03	ХР4
04	Сила тока (0-20) мА	04	ХР5
05	Сила тока (0-20) мА	05	ХР6
06	Сила тока (0-20) мА	06	ХР7
07	Сила тока (0-20) мА	07	ХР8
08	Сила тока (0-20) мА	08	ХР9
09	Не используется	-	-
10	Не используется	-	-
11	Не используется	-	-
12	Не используется	-	-
13	Сопротивление (10-300) Ом	13	ХР 10
14	Сопротивление (10-300) Ом	14	ХР 11
15	Сопротивление (10-300) Ом	15	ХР 12
16	Не используется	-	-
17	Частотный / Импульсный*	17	ХР 13, конт. 1 и 2
18	Частотный / Импульсный*	18	ХР 13, конт. 3 и 4

Примечание - Назначение и нумерация контактов клеммных соединителей приведены на расположенных рядом с ними маркировочных табличках

Приложение Б

(рекомендуемое) Форма протокола поверки

наименование организации, проводящей поверку

ПРОТОКОЛ №_______

поверки_________________________________, тип_______________, №______________________,

наименование средства измерений

год выпуска_____, принадлежащего

наименование организации

Дата проведения поверки______________

Поверка проводится по_______

указывают документ, по которому проводится поверка

Методика поверки__________

указывают наименование, тип, номер и при необходимости характеристики

Условия поверки

• - температура окружающего воздуха____°C;

• - относительная влажность воздуха _______%;

• - атмосферное давление__кПа;

• - напряжение питания____________________В

Результаты поверки:

Б.1 Внешний осмотр___________________________________________________

соответствует/не соответствует

Б.2 Опробование_____________________________________________________

соответствует/не соответствует

Б.2.1 Внутреннее самотестирование ____________________________________________

Б.2.2 Проверка версии программного обеспечения_____

Б.З Определение метрологических характеристик

Б.3.1 Определение основной абсолютной погрешности при измерении времени Результаты определения основной абсолютной погрешности при измерении времени приведены в таблице Б.1.

Таблица Б.1  - Результаты определения основной абсолютной погрешности

Наименование величины	Единица измерения	^..Значение
Установленный в вычислителе период следования импульсов в вычислителе ИСТОК-ТМЗ	МКС
Измеренный период следования импульсов	мкс	y-rf -------
Основная абсолютная погрешность при измерении текущего времени	c/cyfj	» о\ *-5,1 ©
Пределы допускаемой основной погрешности при измерении текущего времени	с/суА

3.3 Определение основной приведенной погрешности при измерении входных сигналов сопротивления постоянному току и основной приведенной погрешности при измерении входных сигналов температуры

Результаты определения основной приведенной погрешности при измерении входных сигналов сопротивления постоянному току приведены в таблице Б.З.

Таблица Б.З - Результаты определения основной приведенной погрешности при измерении входных сигналов сопротивления постоянному току

Номер канала измерительного	Входной сигнал		Измеряемый параметр	Измеренное значение	Приведенная погрешность измерения, %	Нормирующее значение
	Номинальное значение	Единица измерения
13	10	Ом	Сопротив-ление			290 Ом
	50
	100
	300
14	10	Ом	Сопротивление			290 Ом
	50
	100
	300
15	10	Ом	Сопротив ление			290 Ом
	50
	100
	300

Примечание - Пределы допускаемой основной приведенной погрешности при измерении входных сигналов сопротивления постоянному току ±0,05 %

Результаты определения основной приведенной погрешности при измерении входных сигналов температуры приведены в таблице Б.4.

Таблица Б.4 - Результаты определения основной приведенной погрешности при измерении входных сигналов температуры

Окончание таблицы Б.4

Номер канала измерительного	Входной сигнал		Измеряемый параметр	Измеренное значение	Приведенная погрешность измерения, %	Нормирующее значение
	Номинальное значение	Единица измерения
15	-99,85 (59,7)	°C (Ом)	Температура			350 °C
	-50,00 (80,0)
	0,00 (100,0)
	99,97 (139,1)
	249,80 (195,5)

Примечание - Пределы допускаемой основной приведенной погрешности при измерении входных сигналов температуры ±0,1 %

3.4 Определение основной относительной погрешности измерения частоты входных сигналов

Результаты определения основной относительной погрешности при измерении частоты входных сигналов приведены в таблице Б,5.

Таблица Б.5 - Результаты определения основной относительной погрешности при измерении частоты входных сигналов

Номер канала измерительного	Входной сигнал		Измеряемый параметр	Измеренное значение	Относительная погрешность измерения, %
	Номинальное значение	Единица измерения
17	60	Гц	Частота
	200
	1000
	3000
18	60	Гц	Частота
	200
	1000
	3000

Примечание - Пределы допускаемой основной относительной погрешности при измерении частоты входных сигналов ±0,05 %       _____________ _________________

• 3.5 Определение основной относительной погрешности при измерении числоимпульсных сигналов с частотой следования до 30 Гц

Результаты определения основной относительной погрешности при измерении числоимпульсных сигналов с частотой следования до 30 Гц приведены в таблице Б.6.

Таблица Б.6 - Результаты определения основной относительной погрешности при измерении числоимпульсных сигналов^ частотой следования до 30 Гц

Номер канала измерительного	Входной сигнал		Измеряемый параметр	Измеренное значение	Относительная погрешность измерения, %
	Номинальное значение	Единица измерения
17	10	Импульс	Количество импульсов
	50
18	10	Импульс	Количество импульсов
	50
Примечание - Пределы допускаемой основной относительной погрешности при измерении числоимпульсных сигналов ±0,04 %

• 3.6 Определение основной относительной погрешности при расчете тепловой энергии и количества теплоносителя, измерения расхода природного и других газов, измерения расхода электропроводящих жидкостей, пульп и суспензий

Результаты определения основной относительной погрешности при расчете тепловой энергии и количества теплоносителя, измерения расхода природного и других газов, измерения расхода электропроводящих жидкостей, пульп и суспензий приведены в таблице Б.7.

Таблица Б.7 - Результаты определения основной относительной погрешности при расчете тепловой энергии и количества теплоносителя, измерения расхода природного и других газов, измерения расхода электропроводящих жидкостей, пульп и суспензий

Вид теплоносителя (шаблон поверки)	Номер трубопровода	Наименование параметра	Нормативнорасчетное значение	Рассчитанное вычислителем ИСТОК-ТМЗ значение	Относительная погрешность, %
Насыщенный пар (Поверка ТУ. Табл. 5.4)	Тр01	массовый расход q™, кг/ч	56875,200
		расход тепловой энергии W, ГДж/ч	156,182
	Тр 02	массовый расход qm, кг/ч	68680,200
		расход тепловой энергии W, ГДж/ч	180,325
Перегретый пар (Поверка ТУ. Табл. 5.5)	Тр01	массовый расход qm, кг/ч	31909,000
		расход тепловой энергии W, ГДж/ч	111,745
	Тр 02	массовый расход Дт, кг/ч	25272,000		Як
		расход тепловой энергии W, ГДж/ч	89,134	Жж

Окончание таблицы Б.7

Вид теплоносителя (шаблон поверки)	Номер трубопровода	Наименование параметра	Нормативнорасчетное значение	Рассчитанное вычислителем ИСТОК-ТМЗ значение	Относительная погрешность, %
Вода (Поверка ТУ. Табл. 5.6)	Тр01	массовый расход qm, кг/ч	115050,000
		расход тепловой энергии \Л/, ГДж/ч	24,182
	Тр 02	массовый расход qm, кг/ч	205630,000
		расход тепловой энергии W, ГДж/ч	64,650
Природный газ (Поверка ТУ. Табл. 5.7)	Тр 01	Значение объемного расхода, приведенного к стандартным условиям qc, м3/ч	2214,358
Воздух (Поверка ТУ. Табл. 5.9)	Тр 01	Значение объемного расхода, приведенного к стандартным условиям qc, м3/ч	1706,3439
	Тр 02	Значение объемного расхода, приведенного к стандартным условиям qc, м3/ч	3924,353

Примечание - Пределы допускаемой основной относительной погрешности при расчете тепловой энергии и количества теплоносителя, измерения расхода природного и других газов, измерения расхода электропроводящих жидкостей, пульп и суспензий ±0,05 %

• 3.7 Определение основной относительной погрешности при расчете количества тепловой энергии в замкнутой системе

Результаты определения основной относительной погрешности при расчете количества тепловой энергии в замкнутой системе приведены в таблице Б.8.

Таблица Б.8 - Результаты определения основной относительной погрешности при расчете количества тепловой энергии в замкнутой системе___ _________

Шаблон поверки	Номер узла учета	Наименование параметра	Нормативнорасчетное значение	Рассчитанное вычислителем ИСТОК-ТМЗ значение	Относительная погрешность, %
Поверка ТУ. Табл. 5.10	УУ 01	расход тепловой энергии W, ГДж/ч	12,3705
	УУ 04	расход тепловой энергии W, ГДж/ч	12,4208
Примечание - Пределы допускаемой основной относительной погрешности при расчете количества тепловой энергии в замкнутой системе +1.5 %

Заключени е_____

соответствует/не соответствует

Свидетельство о поверке (заключение о непригодности) №__

Поверитель ___________________ ___________________

должность                 подпись                    Ф. и. О.

Библиография

[1] Правила осуществления метрологической оценки в виде работ по государственной поверке средств измерений

Утверждены постановлением Государственного комитета по стандартизации Республики Беларусь от 21 апреля 2021 г. № 40

Лист регистрации изменений

Изм.		Номера листов (страниц)			Всего листов (страниц) в докум.	№ докум.	Входящий № сопроводит, докум. и дата	Подпись	Дата
	измененных	замененных	новых	аннулированных
							U
							/г * =| !«?	?■ / -?т<

Формы знаков поверки БелГИМ на 2025 год

Описание знака поверки

Расшифровка обозначений:

BY - международный код Республики Беларусь; М - стилизованное изображение знака государственной поверки ГМС:

гггг - число «2025» - год осуществления государственной поверки;

ААА - цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений);

000000- шестизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 10 мм; 0000000- семизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 16 мм; 1-12 - месяц проведения поверки.

Цвет наклейки - серебро.

Начальник производственнометодического отдела общей метрологии

Формы знаков поверки БелГИМ на 2026 год

Вид знака поверки	Описание знака поверки	Изображение знака поверки
Наклейка голографическая (0 16 мм)	Расшифровка обозначений: BY - международный код Республики Беларусь; М - стилизованное изображение знака государственной поверки ГМС; ГГГГ - число «2026» - год осуществления государственной поверки; ААА - цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на
	осуществление государственной поверки средств измерений); 000000- шестизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 10 мм; 0000000- семизначный цифровой код со сквозной нумерацией в пределах одного года - для 0 16 мм; 1-12 - месяц проведения поверки. Цвет наклейки - серебристый.	| ЛАА 0000000 )
Каучуковое (резиновое) клише (0 17 мм)	BY - международный код Республики Беларусь; М - стилизованное обозначение знака государственной поверки; ААА-цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений); ГГ ГГ - цифры «20 26» - год осуществления государственной поверки; ППП - индивидуальный шифр государственного поверителя	ЛАДАКХ ( Г BY*! j \ ГГ ГГ / \^jinn
Поверительное металлическое безударное клеймо (0 5 мм)	BY - международный код Республики Беларусь; ААА - цифра «1» - шифр БелГИМ (номер свидетельства об уполномочивании на осуществление государственной поверки средств измерений) Г Г -2 6 - две последние цифры года осуществления, государственной поверки ППП - индивидуальный шифр поверителя, проводившего поверку	/ BY \ (Г ААА Г1 \пгт /

Начальник производственнометодического отдела общей метрологии

ПРИЛОЖЕНИЕ № 1.2

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »     апреля    2026 Г. № ⁸⁰⁰

Документы,

прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки вакуумметров показывающих ВП, тягомеров показывающих ТП, рег. № 28543-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа вакуумметров показывающих ВП, тягомеров показывающих ТП, 1 лист.

• 2. Описание типа вакуумметров показывающих ВП, тягомеров показывающих ТП, 7 листов.

• 3. Лист с изображением знака поверки, 1 лист.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

ДЗЯРЖАУ'НЫ КАМ1ТЭТ ПА СТАНДАРТЫЗАЦЫ1 РЭСПУБЛ1К1 БЕЛАРУСЬ

СЕРТИФИКАТ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

№ 14900 от 1 марта 2022 г.

Срок действия до 1 марта 2027 г.

Наименование типа средств измерений:

Вакуумметры показывающие ВП, тягомеры показывающие ТП

Производитель:

ООО «Завод теплотехнических приборов», г. Минск, Республика Беларусь

V

Документ на поверку:

СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакууметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»

Интервал времени между государственными поверками 12 месяцев

Тип средств измерений утвержден постановлением Государственного комитета по стандартизации Республики Беларусь от 01.03.2022 № 21

Средства измерений данного типа средства измерений, производимые в период срока действия данного сертификата об к применению на территории описанием типа средств измерений.

Первый заместитель Председателя

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ приложение к сертификату об утверждении типа средств измерений от / .__2022.Г- № 14300 ..

Наименование типа средств измерений и их обозначение: Вакуумметры показывающие ВП. тягомеры показывающие ГН.

Назначение и область применения:

Вакуумметры показывающие ВП. тягомеры показывающие ТП (далее по тексту приборы) предназначены для измерения вакуумметрического давления неагрессивных газов, пара.

Область применения: промышленность, энергетика, технологические системы транспортировки жидкости и газа, тепло- и газоснабжение и другие области хозяйственной деятельности.

Описание:

Приборы состоят из цилиндрического корпуса с предохранительным стеклом и штуцером для присоединения к месту отбора давления. Внутри корпуса находится чувствительный элемент (трубка Бурдона). Чувствительный элемент с одной стороны припаян к штуцеру, а с другой с помощью тяги связан с грибкосекторным механизмом. на оси которого закреплена стрелка. Под воздействием измеряемой среды, поступающей на чувствительный элемент, он деформируется и с помощью трибкосек-торного механизма поворачивает стрелку на соответствующий угол относительно циферблата пропорционально измеряемом} давлению.

Приборы изготавливаются с диметром лицевой панели корпуса 63, ИЮ. 160 мм из стали или полистирола.

В обозначениях типов и вариантов исполнения приборов используются следующие сокращения: ВП - вакуумметр показывающий. ТП - тягомер показывающий. Далее следует обозначение диаметра лицевой панели корпуса в миллиметрах (63, I00, 160) и обозначение материала корпуса: М - углеродистая сталь, И - пластическая масса. И - нержавеющая сталь. После обозначения материала корпуса некоторых приборов может стоять цифра, обозначающая модель (вариант) данного прибора или вариант исполнения корпуса: «2» - в приборах ВП63П, ВПЮОН, ВПЮОН, ТП63Н. ТП 10011, ТП160Н обозначает вариант исполнения с корпусами производства КНР. «3» - в приборах ВГ163П. ВПЮОН. BIII6011, ТП63П. ГН 10011. ТН160Н обозначает вариант исполнения с корпусами производства Нидерландов. «4»  - в вакуумметрах

ВП100М4(-60к11а) и В11100М4(-100кПа) обозначает вариант исполнения приборов с применением мембранных коробок (а не трубок Бурдона). После обозначения материала корпуса может стоять буква - обозначение материала стекла: 11 - полимерное стекло, С - техническое стекло. Далее следует обозначение варианта подсоединения прибора: Р - радиальное расположение штуцера (в обозначении не указывается), Г центрально-осевое расположение штуцера. Тэ - эксцентрично-осевое расположение штуцера. Фп - крепление с помощью фланца переднего. Фз фланца заднего. Также применяются другие обозначения установлен демпфер. By - виброустойчивые. После обозначения следует указание верхнего предела изме давления.

Примеры обозначений:

ВП160НЗ-(минус 100 кПа) - вакуумметр (ВИ), диаметр корпуса (160 мм), материал корпуса - нержавеющая сталь (Н). 3 - вариант исполнения корпуса, с верхним пределом измерений вакуумметрического давления минус 100 кПа:

ТП 100М-(минус 2.5 кПа) - тягомер (ТП). диаметр корпуса (100 мм), материал корпуса - сталь (М), с верхним пределом измерений вакуумметрического давления минус 2.5 кПа.

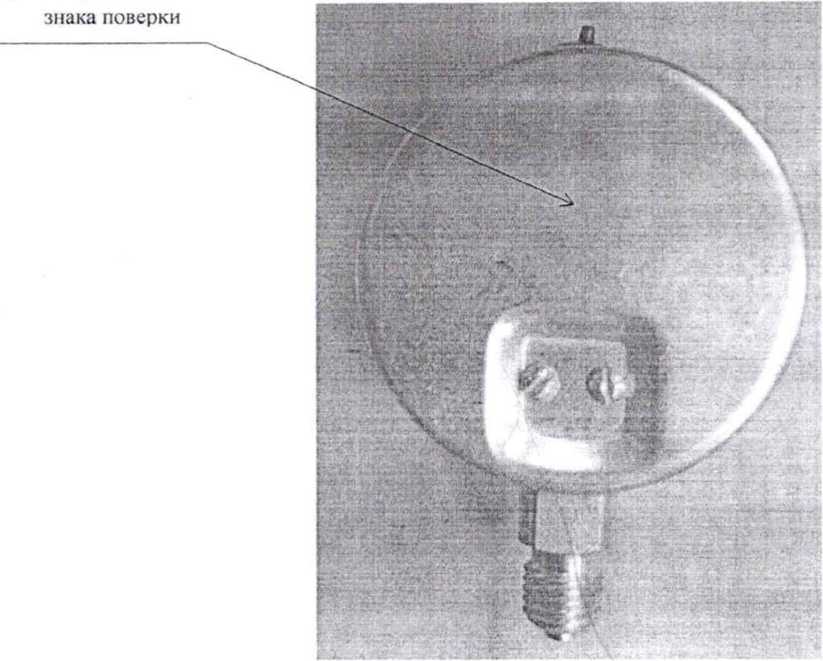

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблицах 1. 2.

Таблица 1

Наименование прибора	Обозначение прибора	Верхний предел измерений вакуумметрического давления		Класс точности по ГОСТ 2405-88
		кПа	МПа
Вакуумметр показывающий	ВИ-63, ВИ-100	минус 100	минус 0,1	1.5: 2.5
	ВП-160	минус 100	минус 0,1	1.0: 1,5: 2,5
Тягомер показывающий	ТП-63. ТП-100	минус 2,5 минус 4,0 минус 6,0 минус 10.0 минус 16.0 минус 25,0 минус 40.0	-	1.5: 2,5
	ТП-160	минус 4.0 минус 6.0 минус 10.0 минус 16.0 минус 25,0 минус 40,0	-	1,0: 1.5: 2,5

Таблица 2

Класс точности по ГОСТ 2405-88	Пределы допускаемой основной приведённой погрешности. % от диапазона измерений	Вариация показаний. % от диапазона измерений, не более
1.0	±1.0	1.0
1.5	±1.5	1,5
2.5	±23	2.5

метрологические характеристики, не отно-требованиям: представлены в таблицах

Таблица 3

Наименование	Значение
Диапазон температуры окружающего воздуха в нормальных условиях. °C:
приборов классов точности 1.0	от 18 до 22
приборов классов точности 1.5; 2.5	от 15 до 25
Диапазон температуры окружающего воздуха в условиях эксплуатации. °C	от минус 50 до плюс 50
Изменение показаний от воздействия температуры окружающего воздуха. % от диапазона измерений
приборов классов точности 1.0	±0,06’|l2 — t||*
приборов классов точности 1.5; 2,5	±0J-|t2-t||*
Диапазон относительной влажности окружающего воздуха в нормальных условиях. %	от 30 до 80
Относительная влажность окружающего воздуха в условиях эксплуатации. %, при температуре 35 °C и более низких температурах без конденсации влаги	не более 95
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015:
вакуумметров ВП	IP40. 1Р54
тягомегров ТП	1Р40
* t| - любое значение температуры нормальных условий. t> - любое значение температуры условий эксплуатации.

Таблица 4

Обозначение прибора	Диаметр корпуса, мм. не более	1 Масса, кг. нс более
ВП-63	63	0.11
ТП-63	63	0.2
ВП-100	100	0,46
ТП-100	100	0,46
ВП-160	160	0.82
ТП-160	160	0.82

Комплектность: представлена в таблице 5.

Таблица 5

Наименование	Обозначение	Количество	Примечание
Вакуумметры показывающие ВП, тягомеры показывающие ТП	ФИУШ.406121.002	1 шт.
Паспорт	ФИУШ.406121.002 ПС	1 экз.
Руководство по эксплуатации	ФИУ111.406121.003 РЭ	1 экз.
Упаковка	ФИУШ.4.170.001	1 шт.	По требованию заказчика

Место нанесения знака утверждения типа средетв измерений: знак утверждения гипа средств измерений наносится на стекло или корпус, а также в паспорт прибора.

Поверка осуществляется по СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Сведения о методиках (методах) измерений: отсутствуют.

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

ТУ РБ 37388602.002-96 «Манометры МП. вакуумметры В11. мановакууммезры MBIT напоромеры НГ1. тягомеры ТП, тягонапоромеры ТИП показывающие. Гехниче-ские условия»:

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;

методику поверки:

СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры. напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Перечень средств поверки: представлен в таблице 6.

Таблица 6

Производитель средств измерении

ООО «Завод теплотехнических приборов»

Республика Беларусь. 220103. г. Минск, ул. Кнорина, 50, кори. 22. 3-й этаж, к. 305 Тел./факс: +375 17 285-64-23. 285-64-24

e-mail: info@ztp.by

https://ztp.by

Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь. 220053. г. Минск. Старовиленский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки

Приложение 1

(обязательное)

Фотографии общего вида средств измерений

Форма знака поверки

---
