УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»   ______   2026 г. №

Лист № 1 Регистрационный № 18305-16                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спиртомеры оптические ИКОНЭТ-М Назначение средства измерений

Спиртомеры оптические ИКОНЭТ-М (далее - спиртомеры) предназначены для измерений объемной доли этилового спирта (крепости) в водно-спиртовых и многокомпонентных спиртосодержащих растворах.

Описание средства измерений

Принцип действия спиртомера основан на сравнении коэффициентов поглощения исследуемого раствора и водно-спиртового раствора, принятого за опорный. Измерение поглощения осуществляется в оптической двухкамерной кювете, устанавливаемой в оптическое отделение спиртомера. Один канал кюветы (опорный) спиртомера заполнен водно-спиртовым раствором с известной объемной долей этилового спирта и опломбирован, в другой (измерительный) канал через штуцер заливается исследуемый раствор.

Конструктивно спиртомер состоит из измерительного блока и набора кювет с различными эталонными водно-спиртовыми растворами. Спиртомеры выпускаются в двух модификациях: ИКОНЭТ-М и ИКОНЭТ-М1, которые отличаются формой корпуса.

Спиртомеры являются автоматическими электронными приборами, реализующими следующие функции: измерение объемной доли этилового спирта в водно-спиртовых и многокомпонентных спиртосодержащих растворах; отображение результатов измерении на дисплее; запись и хранение результатов измерений.

Объемная доля этилового спирта в измеряемом растворе рассчитывается по алгоритму, заложенному в программном обеспечении (далее - ПО) спиртомера и отображается на дисплее.

Общий вид спиртомеров с указанием мест пломбирования приведен на рисунках 1 и 2. Нанесение знака поверки и утверждения типа на средство измерений не предусмотрено.

Вид задней панели спиртомеров, место нанесения заводского номера (состоящего из цифр и нанесенного в виде наклейки), года изготовления представлены на рисунках 3 и 4.

Приказ Росстандарта №811 от 27.04.2026, https://oei-analitika.ru

Места

пломбирования

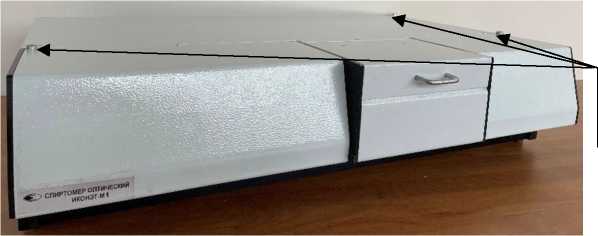

Рисунок 1 - Общий вид спиртомера ИКОНЭТ-М с указанием мест пломбирования

Приказ Росстандарта №811 от 27.04.2026, https://oei-analitika.ru

Места пломбирования

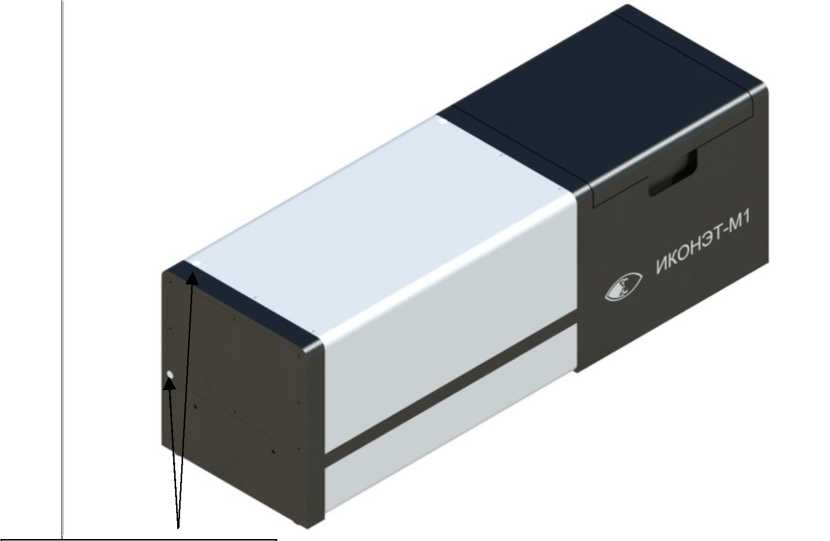

Рисунок 2 - Общий вид спиртомера ИКОНЭТ-М1 с указанием мест пломбирования

нанесения

заводского номера, год изготовления

Приказ Росстандарта №811 от 27.04.2026, https://oei-analitika.ru

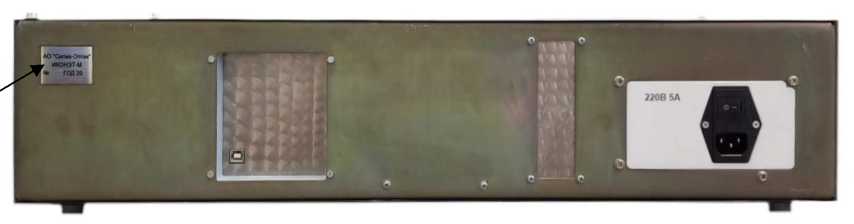

Рисунок 3 - Вид задней панели спиртомера ИКОНЭТ-М. Место нанесения заводского номера спиртомеров, года изготовления

Место нанесения заводского номера, года изготовления

Приказ Росстандарта №811 от 27.04.2026, https://oei-analitika.ru
Приказ Росстандарта №811 от 27.04.2026, https://oei-analitika.ru

Рисунок 4 - Вид задней панели спиртомера ИКОНЭТ-М1. Место нанесения заводского номера спиртомеров, года изготовления

Программное обеспечение

Спиртомер имеет встроенное ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Spirtomer USB

Номер версии (идентификационный номер) ПО

2.21.280 и выше

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений объемной доли этилового спирта*, %

от 3,0 до 25,0 от 25,1 до 60,0 от 60,1 до 97,0

Пределы допускаемой абсолютной погрешности измерений объемной доли этилового спирта, %

±0,1

* Полный рабочий диапазон спиртомера определяется как совокупность рабочих диапазонов всех кювет, входящих в его комплект.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного электрического тока, В

от 210 до 230

Потребляемая мощность, В^А, не более

50

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

  • - «ИКОНЭТ-М»

  • измерительный блок

длина ширина высота

  • кювета

длина ширина высота

  • - «ИКОНЭТ-М1»

  • измерительный блок

длина ширина высота

  • кювета

длина ширина высота

680

450

150

132

53

53

500

170

170

132

53

53

Масса, кг, не более:

  • - измерительного блока

  • - кюветы

20,00

0,88

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа (мм рт.ст.)

от 20 до 26

от 30 до 80 от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится в левом верхнем углу титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность спиртомеров

Наименование

Обозначение

Количество

Спиртомер оптический ИКОНЭТ-М (ИКОНЭТ-М1)

СЕАН.414221.003 (-01)

1 шт.

Кабель сетевой 220 В, длина 1,8 м

-

1 шт.

Кабель USB, длина 1,8 м

-

1 шт.

Кювета

СЕАН.414213.005

3 шт.

Подставка под кювету

СЕАН.301318.009

1 шт.

Футляр для кювет

1 шт.

Наименование

Обозначение

Количество

Паспорт

СЕАН.414221.003 ПС

1 экз.

Руководство по эксплуатации

СЕАН.414221.003 РЭ

1 экз.

Методика поверки с изменением № 1

-

1 экз.

Флеш-диск с программным обеспечением

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Порядок работы» документа СЕАН.414221.003 РЭ «Спиртомер оптический ИКОНЭТ-М. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.

Изготовитель

Акционерное общество «Сигма-Оптик»

(АО «Сигма-Оптик»)

ИНН 7735004572

Адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 1, стр.9 Телефон/факс: 8(499) 740-92-01

Телефон: 8(499) 346-06-57, 8(495)744-81-20

Web-сайт: http://www.sigma-optic.ru

E-mail: office@sigma-optic.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.







Р Е Е

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    апреля     2026 Г. № 811

Сведения об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений причина внесения изменений

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер

Правообладатель

Изготовитель

Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия)

1

2

3

4

5

6

7

1.

Дальномеры скважинные ультразвуковые

ДСУ

81896-21

Общество с ограниченной ответственностью "САНЭМА" (ООО "САНЭМА"), г. Саратов

Общество с ограниченной ответственностью "САНЭМА" (ООО "САНЭМА"), г. Саратов

31.05.2031

2.

Изделия

ПС-161

ТСЮИ.461531.014

64475-16

-

АО "НПО "Обуховский завод", г. Санкт-Петербург

29.06.2031

3.

Спиртомеры оптические

ИКОНЭТ-М

18305-16

Акционерное общество "Сигма-Оптик" (АО "Сигма-Оптик"), г. Москва, г. Зеленоград

28.06.2031




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    апреля   2026 Г. №____ 1

Лист № 1 Регистрационный № 81896-21                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дальномеры скважинные ультразвуковые ДСУ Назначение средства измерений

Дальномеры скважинные ультразвуковые ДСУ (далее - дальномеры) предназначены для измерений размеров подземных полостей, заполненных жидкими рабочими средами, пропускающими ультразвуковые волны.

Описание средства измерений

Принцип действия дальномеров основан на ультразвуковой эхолокации полостей, заполненных жидкими рабочими средами и приема отраженных волн.

Дальномер состоит из блока скважинного (ДСУ-БС), блока наземной телеметрии (ДСУ-БН) и персонального компьютера (ПК), объединенных комплектом соединительных кабелей, которые обеспечивают телеметрическую связь ДСУ-БН с ДСУ-БС и цифровую по интерфейсу USB ДСУ-БН с ПК.

ДСУ-БС выполнен в защитном корпусе и содержит антенный узел, шаговый двигатель, цифровой компас, модуль контроля сканирования, узел питания и выполняет следующие функции:

  • -  получение первичной информации ультразвуковой локации;

  • -  передачу первичной информации ультразвуковой локации на ДСУ-БН.

Антенный узел состоит из трех антенн: боковая, нижняя и дополнительная. Боковая антенна предназначена для измерения расстояния, нижняя и дополнительная антенны - для фиксации линии раздела сред. Мощность сигнала антенны позволяет фиксировать отраженный сигнал от отражающей поверхности, расположенной на расстоянии до 160 м.

ДСУ-БН выполнен в защитном корпусе, содержит управляющий контроллер и источник питания. ДСУ-БН выполняет следующие функции:

  • -  электрическое питание ДСУ-БС;

  • -  передачу информации между ДСУ-БС и ПК;

  • -  прием информации от блока импульсов глубины.

ПК организует взаимодействие компонентов дальномера во всех основных и служебных режимах его работы, принимает от ДСУ-БН первичную информацию, формирует массивы зарегистрированных данных и, с помощью технологической программы ДСУ, вычисляет и отображает на мониторе размеры исследуемых полостей.

Общий вид дальномеров, места пломбировки от несанкционированного доступа и размещения знака утверждения типа приведены на рисунке 1.

ПК

ДСУ-БН

Приказ Росстандарта №811 от 27.04.2026, https://oei-analitika.ru

Место нанесения

заводского номера

Место нанесения знака

утверждения типа

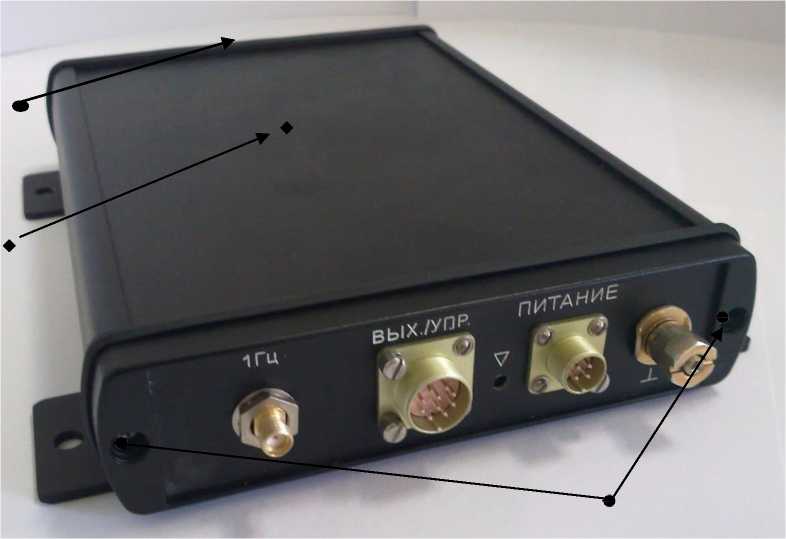

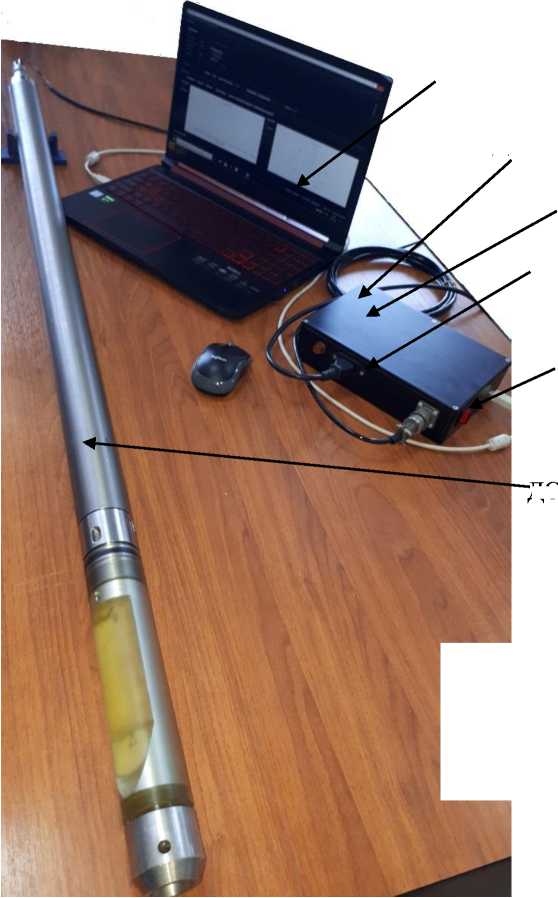

Рисунок 1 - Общий вид дальномеров

Место пломбирования от несанкционированного доступа

ДСУ-БС

Заводской номер наносится методом лазерной гравировки на лицевую панель блока ДСУ-БН. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус дальномеров не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) представлено программой технологической ДСУ «dsu.exe», отвечающей за функции процесса сканирования подземной полости.

Программа отвечает за тестирование и непосредственное управление звуколокатором, настройку параметров сканирования и сканированием в режиме осциллограмм. Режим осциллограмм подразумевает сканирование с регистрацией, записью и последующей обработкой осциллограмм всей трассы отражённого сигнала после излучения зондирующего импульса.

Программа позволяет выполнять регистрацию отражений ультразвукового сигнала и последующую обработку зарегистрированных данных с целью получения 3D модели и геометрических параметров исследуемого объекта.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«dsu.exe»

Номер версии (идентификационный номер ПО)

1.0

Цифровой идентификатор ПО (контрольная сумма)

79af608d43a1fb41db614716998de5d2

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расстояния до отражающего объекта, м

от 3 до 60

Пределы допускаемой относительной погрешности измерения расстояния до отражающего объекта*, %

±10

* Характеристика получена в жидкости, идентичной по скорости звука технической воде по ГОСТ 23732-79

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от сети переменного тока напряжение, В частота, Гц

от 187 до 242

от 49 до 51

Потребляемая мощность, В^А, не более

50

Рабочие условия эксплуатации

ДСУ-БН

диапазон рабочих температур, °С

от +15 до +35

ДСУ-БС

20

максимальное гидростатическое давление, МПа

диапазон рабочих температур, °С

от +10 до +80

Габаритные размеры ДСУ-БН, мм, не более

длина

230

ширина

170

высота

56

Габаритные размеры ДСУ-БС, мм, не более диаметр

48

длина

2620

Масса, кг, не более

ДСУ-БН

3

ДСУ-БС

15

Вероятность безотказной работы за 20 циклов включения, не менее

0,9

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

8000

Знак утверждения типа

наносится на корпус ДСУ-БН в виде наклейки и титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность дальномера

Наименование

Обозначение

Количество

1 Дальномер скважинный ультразвуковой в составе:

ДСУ

1 шт.

1.1 Блок скважинный ДСУ-БС

ВГТР.416722.005

1 шт.

1.2 Блок наземный ДСУ-БН

ВГТР.416759.003

1 шт.

1.3 Персональный компьютер Notebook*

-

1 шт.

1.4 Комплект соединительных кабелей

1 шт.

2 Комплект ЗИП

1 шт.

3 Программа технологическая

ДСУ«сЫ1.е\е»

643.34067566.00002-01 34 01 ПО

1 экз.

4 Руководство по эксплуатации

ВГТР.416723.001 РЭ

1 экз.

5 Паспорт

ВГТР.416723.001 ПС

1 экз.

6 Методика поверки

-

1 экз.

* Поставляется по согласованию с Заказчиком

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ВГТР.416723.001 РЭ «Дальномеры скважинные ультразвуковые ДСУ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.12-013-34067566-20 «Дальномеры скважинные ультразвуковые ДСУ.

Технические условия»

Правообладатель

Общество с ограниченной ответственностью «САНЭМА» (ООО «САНЭМА»)

ИНН 6452135780

Юридический адрес: 410009, Саратовская обл., г. Саратов, пр-кт им 50 лет Октября, д. 34/56, кв. 53

Телефон: +7(927) 226-69-14

E-mail: admin@sanema64.ru

Изготовитель

Общество с ограниченной ответственностью «САНЭМА» (ООО «САНЭМА»)

ИНН 6452135780

Адрес: 410009, Саратовская обл., г. Саратов, пр-кт им 50 лет Октября, д. 34/56, кв. 53 Телефон: +7(927) 226-69-14

E-mail: admin@sanema64.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00

Web-сайт: http://www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г. в реестре Росаккредитации




811

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   ____  2026 г. №

Лист № 1 Регистрационный № 64475-16                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Изделия ПС-161 ТСЮИ.461531.014 Назначение средства измерений

Изделия ПС-161 ТСЮИ.461531.014 (далее по тексту - изделия) предназначены для измерений координат, скорости и воспроизведения шкалы времени (ШВ), синхронизированной с национальной шкалой координированного времени UTC(SU) или шкалой всемирного времени UTC(USNO) по радиосигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS.

Описание средства измерений

Принцип действия изделий основан на измерениях текущих навигационных параметров путем параллельного приема и обработки 16-ю измерительными каналами сигналов ГНСС ГЛОНАСС в частотном диапазоне L1 (CT-код) и GPS на частоте L1 (C/A-код) и подстройки внутренней ШВ к сигналам высокостабильной ШВ ГНСС ГЛОНАСС или GPS.

Конструктивно изделие состоит из приемника синхронизирующего ПС-161.1 ТСЮИ.468157.060 (ПС), блока антенного ТСЮИ.464659.036 (БА), усилителя магистрального ТСЮИ.468834.006 (УМ) и приспособления монтажного РТКП.686172.001-01 (ПМ). ПС и УМ выполнены в металлических корпусах, БА закрыт радиопрозрачным обтекателем.

ПС обеспечивает поиск и слежение за радиосигналами навигационных космических аппаратов (НКА), измерение радионавигационных параметров и декодирование принятой служебной информации. БА и УМ обеспечивают прием, фильтрацию и усиление радиосигналов НКА с дальнейшей обработкой в ПС.

Изделия могут работать в трех режимах: «Навигация на стоянке», «Время на твердой точке», «Навигация в движении». В режиме «Навигация на стоянке» изделия осуществляют измерения координат и текущего времени. В режиме «Время на твердой точке» изделия осуществляют только измерения текущего времени. В режиме «Навигация в движении» изделия осуществляют измерения координат, скорости и текущего времени.

Изделия обеспечивают обмен информацией с внешними устройствами по последовательному интерфейсу передачи данных RS-232C.

Внешний вид изделий приведен на рисунке 1.

Место нанесения наклейки «Знак утверждения типа», заводского номера и схема пломбировки изделий от несанкционированного доступа приведена на рисунке 2.

Приказ Росстандарта №811 от 27.04.2026, https://oei-analitika.ru
Приказ Росстандарта №811 от 27.04.2026, https://oei-analitika.ru
Приказ Росстандарта №811 от 27.04.2026, https://oei-analitika.ru

Блок антенный

ТСЮИ.464659.036

Усилитель магистральный

ТСЮИ.468834.006

Приемник синхронизирующий

ПС-161.1 ТСЮИ.468157.060

Рисунок 1 - Внешний вид изделий ПС-161 ТСЮИ.461531.014

Приказ Росстандарта №811 от 27.04.2026, https://oei-analitika.ru
  • ♦  - Место нанесения наклейки «Знак утверждения типа»

® -Места пломбировки от несанкционированного доступа

  • •  -Место нанесения заводского номера

Рисунок 2 - Место нанесения наклейки «Знак утверждения типа», заводского номера и схема пломбировки изделий от несанкционированного доступа

Маркировка заводского номера расположена на задней панели корпуса изделия и наносится белой эмалью. Формат нанесения заводского номера цифровой. Нанесение знака поверки на корпус изделия не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) измерений координат, м:

- при работе по радиосигналам ГНСС ГЛОНАСС

в плане, не более

15

по высоте

±25

- при работе по радиосигналам ГНСС GPS в плане, не более

11

по высоте

±16

- при работе по радиосигналам ГНСС ГЛОНАСС и GPS в плане, не более

10

по высоте

±15

Границы допускаемой абсолютной погрешности (по уровню вероятности

0,95) измерений скорости, м/с:

- в плане

±0,05

- по высоте

±0,08

Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(SU) в режиме «Навигация на стоянке», нс:

- при работе по радиосигналам ГНСС ГЛОНАСС

±75

- при работе по радиосигналам ГНСС ГЛОНАСС/GPS

±55

Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(USNO) в режиме «Навигация на стоянке», нс:

- при работе по радиосигналам ГНСС GPS

±65

- при работе по радиосигналам ГНСС ГЛОНАСС/GPS

±55

Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(SU) в режиме «Время на твердой точке», нс:

- при работе по радиосигналам ГНСС ГЛОНАСС

±60

- при работе по радиосигналам ГНСС ГЛОНАСС/GPS

±50

Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(USNO) в режиме «Время на твердой точке», нс:

- при работе по радиосигналам ГНСС GPS

±50

- при работе по радиосигналам ГНСС ГЛОНАСС/GPS

±50

Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(SU) в режиме «Навигация в движении», нс:

- при работе по радиосигналам ГНСС ГЛОНАСС

±160

- при работе по радиосигналам ГНСС ГЛОНАСС/GPS

±140

Границы абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(USNO) в режиме «Навигация в движении», нс:

- при работе по радиосигналам ГНСС GPS

±140

- при работе по радиосигналам ГНСС ГЛОНАСС/GPS

±140

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Напряжение питания от источника постоянного тока, В

от 9 до 36

Потребляемая мощность, Вт, не более

4

Масса составных частей изделия, кг, не более:

  • - ПС

  • - БА

- УМ

- ПМ

1

0,44

0,17

2

Габаритные размеры, мм, не более:

  • - ПС

длина ширина высота

  • - БА

диаметр высота

  • - УМ

диаметр высота

  • - ПМ

диаметр

высота

213

166

  • 37.5

105

  • 180.5

34

133

129

  • 818.5

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С:

ПС

БА, УМ

  • - относительная влажность при температуре воздуха 35 °С, %

  • - пониженное атмосферное давление, кПа (мм рт.ст.), не менее

от -40 до +50 от -50 до +70

до 100

60 (450)

Примечания:

  • 1 Погрешности измерения координат и скорости обеспечиваются при приеме радиосигналов не менее 4 НКА при работе по одной из ГНСС и не менее 5 НКА при работе по сигналам ГНСС ГЛОНАСС и GPS при значении геометрического фактора (GDOP) рабочего созвездия НКА не более 3 при работе по одной из ГНСС и не более 3,5 при работе по сигналам ГНСС ГЛОНАСС и GPS.

  • 2 Погрешности синхронизации формируемой ШВ с ШВ UTC(SU) или UTC(USNO) для всех приведенных режимов обеспечиваются при приеме радиосигналов не менее 4 НКА (с GDOP<3) при работе по одной из ГНСС и не менее 5 НКА (с GDOP<3,5) при работе по сигналам ГНСС ГЛОНАСС и GPS, при известных координатах с погрешностью не более 1,5 м по каждой координате в режиме «Время на твердой точке», при соответствии значения реального смещения между системной ШВ ГЛОНАСС (ШВ GPS) и UTC(SU) (UTC(USNO)) значению, передаваемому НКА в составе служебной информации

Знак утверждения типа

наносится на приемник синхронизирующий в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

В комплект поставки входят: изделие ПС-161 ТСЮИ.461531.014, кабель ТСЮИ.685661.088, комплект эксплуатационной документации, методика поверки.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ТСЮИ.461531.014 РЭ «ИзделиеПС-161 ТСЮИ.461531.014. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Изделие ПС-161 ТСЮИ.461531.014. Технические условия. ТСЮИ.461531.014 ТУ

Изготовитель

Акционерное общество «Научно-производственное объединение «Северо-Западный региональный центр Концерна ВКО «Алмаз-Антей - Обуховский завод»

(АО «НПО «Обуховский завод»)

ИНН 7811144648

Юридический адрес: 192012, г. Санкт-Петербург, вн.тер. г. муниципальный округ Рыбацкое, пр-кт Обуховской Обороны, д. 120, стр. 19, помещ. 1-Н № 708

Телефон: +7 (812) 363-93-40

Факс: +7 (812) 363-95-23

Web-сайт: www.goz.ru

E-mail: dou@goz.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон, факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
