МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

28 апреля 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

f                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^апреля    2026 г. № ⁸¹⁹

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

Лист № 1 Регистрационный № 46967-11                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Аппаратура «ЭП-1000» предназначена для измерения СКЗ (среднеквадратического значения) виброскорости вертикальной, поперечной и осевой составляющих вибрации опор подшипников; относительного виброперемещения (боя) вала; осевых смещений или относительных удлинений вращающихся валов; тепловых расширений турбин и положений запорных и регулирующих органов; частоты вращения вала и контроля механического состояния турбоагрегатов, турбокомпрессоров, центробежных насосов и другого энергетического оборудования общего применения, защиты от критических состояний параметров вращающихся агрегатов электростанций.

Описание средства измерений

Принцип действия аппаратуры основан на преобразовании измеряемой величины в пропорциональный ей электрический сигнал с последующей обработкой.

Пьезоэлектрические и вихретоковые датчики преобразуют механические параметры вращающегося агрегата в электрические сигналы, которые нормирующими преобразователями приводятся к уровню 0...10 В. Далее эти сигналы поступают на входы блоков контроля в которых осуществляется аналого-цифровое преобразование и дальнейшая обработка измерительной информации. Результаты измерения выводятся на цифровое табло блока контроля, а также выносных блоков индикации, сравниваются с заданными пороговыми значениями (уставками), и при их превышении формируются сигналы для внешней системы сигнализации и защиты. Кроме того, блоки контроля формируют унифицированный токовый сигнал, пропорциональный измеряемому параметру. Аппаратура имеет цифровой интерфейс для передачи по запросу измеренных и рассчитанных параметров на персональный компьютер, в АСУ ТП блока станции для вибродиагностики и мониторинга.

В состав аппаратуры входят:

• - датчики и преобразователи;

• - блоки контроля;

• - выносные индикаторы;

• - монтажные принадлежности.

Назначение и тип блоков контроля, преобразователей и датчиков указаны в таблице 1.

Таблица 1

Аппаратура выпускается в виде отдельных блоков, содержащих один, два, три или четыре измерительных канала (рисунок 2), либо в виде измерительного комплекса - блоки контроля устанавливаются в шкафы «Евромеханика» (рисунок 1).

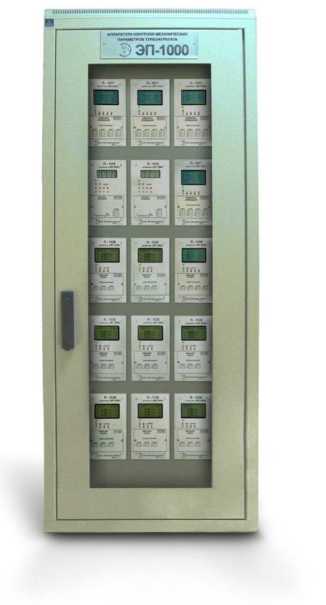

Рисунок 1 - Аппаратура контроля механических параметров турбоагрегатов ЭП-1000

Рисунок 2 - Блоки контроля

Блоки контроля представляют собой закрытый корпус. На лицевой панели расположены цифровые или графические индикаторы и органы управления прибора, закрытые крышкой (лючком). На задней панели расположены разъемы для присоединения к внешним цепям и пломбируемые винты крепления боковой крышки (Рисунок 3).

Технические требования к пломбирований ГОСТ 18680-73

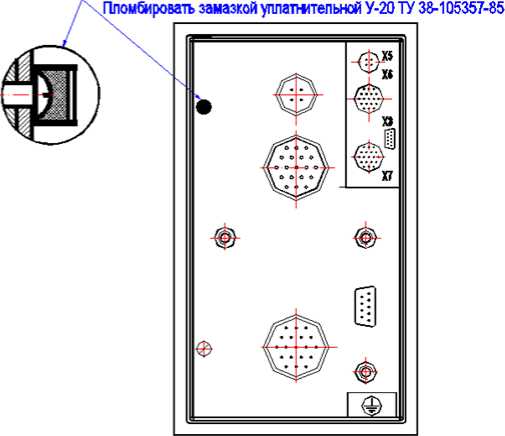

Рисунок 3 - Задняя панель блока контроля. Пломбировка прибора

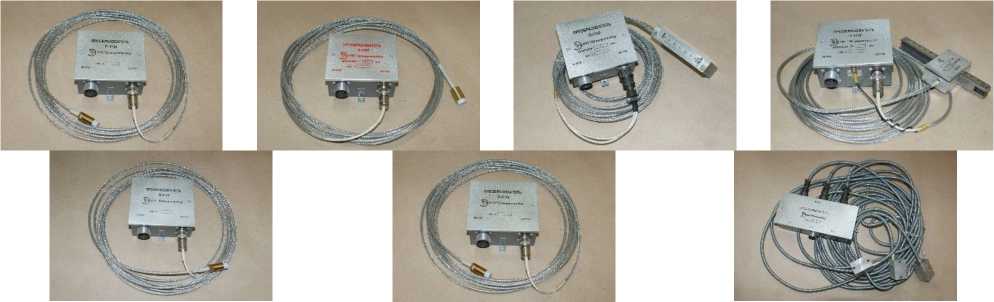

Рисунок 4 - Преобразователи с датчиками.

Датчики устанавливаются непосредственно на объекте контроля, нормирующие преобразователи - в непосредственной близости от объекта контроля на фундаменте или раме турбоагрегата и соединяются посредством кабельных связей с блоками контроля.

Метрологические и технические характеристики

• 1. Канал измерения СКЗ виброскорости:

  Диапазон измерения СКЗ виброскорости синусоидальной вибрации, мм/с	от 0,2 до 12 или от 0,5 до 30
  Частотный диапазон измерения, Гц - СКЗ виброскорости - СКЗ низкочастотной составляющей виброскорости, где - Fоб - оборотная частота	от 10 до 1000 от 10 до 0.51;об

- СКЗ виброскорости и фазы оборотной составляющей

Диапазон измерения фазы синусоидального сигнала, градус Пределы допускаемой основной относительной погрешности измерения СКЗ виброскорости на базовой частоте 45 Гц, %

- по унифицированному сигналу

где - Хк - верхний предел диапазона измерения СКЗ виброскорости; Х - измеренное значение СКЗ виброскорости.

Пределы неравномерности АЧХ в рабочем диапазоне частот, дБ

Пределы относительной погрешности срабатывания сигнализации

в рабочем диапазоне измерения, %

Относительный коэффициент поперечного преобразования датчика, %, Уровень собственных шумов ниже минимального значения диапазона измерения, дБ,

Пределы дополнительной относительной погрешности измерения СКЗ виброскорости, % от воздействия: температуры

относительной влажности

Предел допускаемой абсолютной погрешности измерения фазы входного сигнала, градус

• 2. Канал измерения относительного виброперемещения: Диапазоны измерения размаха виброперемещения, мкм

  ⁴⁺⁰⁴ (Т^- 0.

  от +0,5 до минус 1,0

  ± 1,0

  от 0 до 2

  не менее 8

  ± 4

  ± 1,5

  ± 4

  от 10 до 250 или от 25 до 500

  от 0,05 до 500

  от 5 до 0.51'об

  от 0,05 до 160

  от 0 до 359

Частотный диапазон измерения, Гц размаха относительного виброперемещения двойной амплитуды низкочастотной составляющей виброперемещения двойной амплитуды и фазы оборотной составляющей виброперемещения Диапазон измерения фазы синусоидального сигнала, градус Пределы допускаемой основной приведенной погрешности измерения относительного виброперемещения на базовой частоте 45 Гц : по цифровому прибору и унифицированному сигналу, % Пределы неравномерности АЧХ в рабочем диапазоне частот, % Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, % Пределы дополнительной относительной погрешности измерения виброперемещения, %, от воздействия: температуры относительной влажности

Рабочий диапазон зазора, мм                                         от 0,5 до 2

Диапазон измерения зазора, мм                                      от 0 до 2,5

Пределы допускаемой основной абсолютной погрешности измерения зазора, мм                                                            ± 0,2

Пределы допускаемой абсолютной погрешности

измерения фазы входного сигнала, градус                           ± 4

3. Канал измерения частоты вращения:

Пределы дополнительной абсолютной погрешности измерения, об/мин, от воздействия:

- температуры ± 1

- относительной влажности

± 1

Пределы дополнительной погрешности унифицированного сигнала, %, от воздействия:

4. Канал измерения осевого сдвига:

Пределы дополнительной относительной погрешности измерения, %, от воздействия:

5. Канал измерения относительного расширения:

Диапазон измерения относительного расширения, мм 5 - 0 - 5 или 10 - 0 - 10

или 20 - 0 - 20

Пределы допускаемой основной приведенной погрешности измерения, %:

• - при зазоре от 1,0 до 2,0 мм

• - при зазоре от 0,5 до 1,0 мм

Пределы относительной погрешности срабатывания

сигнализации в рабочем диапазоне измерения, %

Пределы дополнительной относительной погрешности измерения, %, от воздействия:

• - температуры

- относительной влажности

Диапазон измерения зазора, мм                                     от 0 до 2,5

Рабочий диапазон зазора, мм                                       от 0,5 до 2

Пределы допускаемой основной абсолютной погрешности

измерения зазора, мм                                             ± 0,25

6. Канал измерения абсолютного расширения:

- блоков контроля в цепях питания и сигнализации, МОм, не менее 20

- датчиков, МОм, не менее 40 Изоляция блоков контроля должна выдерживать в течение одной минуты действие испытательного напряжения

- в цепях питания, кВ                                             1,5

- в цепях сигнализации, кВ                                         0,5

Унифицированный выходной сигнал постоянного тока, мА, при нагрузке:

- не более 2 кОм от 0 до 5

- не более 500 Ом от 4 до 20

Время установления рабочего режима, мин 5

Параметры питания от сети переменного тока: напряжение, В          220+22

Потребляемая мощность на один измерительный канал, В^А, не более 10 Пределы дополнительной относительной погрешности, вызванной изменением напряжения питания от 187 В до 242 В, %      ± 0,5

Рабочий диапазон температуры окружающей среды, °С

• - для блоков контроля                                       от +5 до +50

• - для преобразователей                                      от +5 до +70

• - для датчиков                                              от +5 до +100

По электромагнитной совместимости аппаратура соответствует требованиям ГОСТ Р 51318.14.1-2006 для ТС класса А, группы uot.I

Пределы дополнительной погрешности, вызванной воздействием магнитного поля с частотой 50 Гц и

• - напряженностью 400 А/ м на датчики и преобразователи , %   ± 1,5

• - напряженностью 80 А/ м на блоки аппаратуры, %            ± 1,5

Габаритные размеры и масса составных частей не менее значений, указанных в таблице 2.

Наработка на отказ (То) при вероятности безотказной работы 0,9 ч, не менее, 7,5 • 104 Средний срок службы, лет                                       12

Наносится на лицевые панели модулей и верхние крышки преобразователей фотохимическим методом, обеспечивающим четкость и сохранность в течение срока службы; на титульные листы эксплуатационной документации типографским способом.

В комплект поставки аппаратуры входят:

• - датчики;

• - преобразователи;

• - блоки контроля;

• - выносные блоки индикации;

• - вспомогательные узлы;

• - руководство по эксплуатации 1.1000 РЭ;

• - формуляр                 1.1000 ФО.

Количество датчиков, модулей и блоков определяется заказчиком в зависимости от типа турбины, количества точек контроля, логики сигнализации.

Сведения о методиках (методах) измерений

Сведения о методах измерений изложены в разделе 4. «Поверка» «Аппаратура контроля механических параметров турбоагрегатов «ЭП-1000». Руководство по эксплуатации. 1.1000 РЭ».

Нормативные и технические документы, устанавливающие требования к аппаратуре контроля механических параметров турбоагрегатов «ЭП-1000»

1.1000 РЭ «Аппаратура контроля механических параметров турбоагрегатов «ЭП-1000». Руководство по эксплуатации» Раздел 4 «Поверка», утвержден ГЦИ СИ ФГУ «Ростовский ЦСМ» 21 апреля 2011 г.

ТУ 4277-001-68774138-11

Общество с ограниченной ответственностью Научно-производственное предприятие «Югэнергоприбор»

(ООО НПП «Югэнергоприбор»)

Адрес места осуществления деятельности:344103, Ростовская обл., г.о. город Ростов-на-Дону, г. Ростов-на-Дону, ул. Доватора, зд. 160/2

Тел.8(863)232-35-05

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное учреждение «Ростовский центр стандартизации, метрологии и сертификации»

(ГЦИ СИ ФГУ «Ростовский ЦСМ»)

Аттестат аккредитации действителен до 01.01.2014 г. (в Госреестре № 30042-08) Адрес: 344010, г. Ростов-на-Дону, пр-кт Соколова, 58

Тел.:(863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88 e-mail: rost_csm@aaanet.ru, metrcsm@aaanet.ru

Лист № 1 Регистрационный № 65926-16                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-3» (далее по тексту -дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности материалов, полуфабрикатов, готовых изделий, в том числе рельсов, ультразвуковым и магнитным методами неразрушающего контроля.

Описание средства измерений

В дефектоскопах реализован ультразвуковой и магнитный методы неразрушающего контроля.

Ультразвуковой метод основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.

Магнитный метод основан на регистрации изменений параметров магнитного поля контролируемого объекта, вызванного наличием в объекте дефектов типа нарушения сплошности материалов.

Дефектоскоп состоит из следующих основных частей: блока электронного, компьютера типа ноутбук, комплекта пьезоэлектрических преобразователей (ПЭП) производства АО «Фирма ТВЕМА» и магнитных преобразователей производства АО «Фирма ТВЕМА». Блок электронный дефектоскопа включает в себя 18 блоков (каналов) ультразвуковых - 16 блоков для подключения совмещенных ПЭП, 2 блока для подключения раздельно-совмещенных ПЭП и 2 магнитных блока (канала).

Передача данных и прием команд управления и настройки с компьютера осуществляется блоком управления, входящим в состав блока электронного. Блок управления обеспечивает синхронизацию работы блока магнитных каналов и блоков генераторно-усилительных ультразвуковых каналов, приём от них данных, а также трансляцию им команд управления. Сигналы с выхода датчика угла поворота (ДУП), сигналы от кнопок служебной отметки, а также сигналы коррекции путевой координаты с пульта дистанционной отметки (ПДО) поступают на входы синхронизатора, где они обрабатываются и формируются синхроимпульсы, которые передаются на блок управления электронного блока дефектоскопа.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв русского алфавита, наносится методом кернения на шильдик, который механически крепится на задней панели корпуса электронного блока.

Общий вид дефектоскопа представлен на рисунках 1, 2.

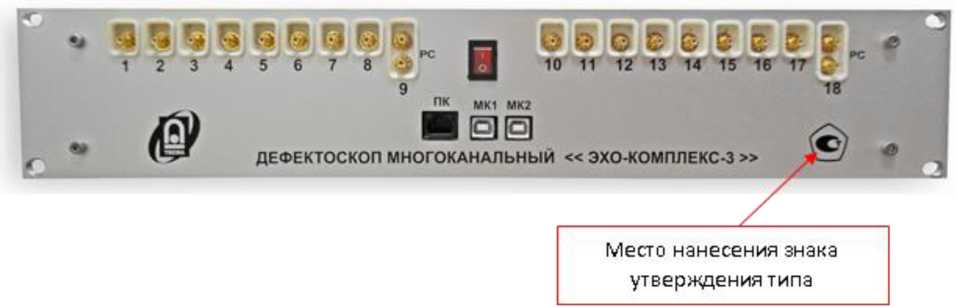

Рисунок 1 - Общий вид средства измерений

Место нанесения серийного и заводского номера

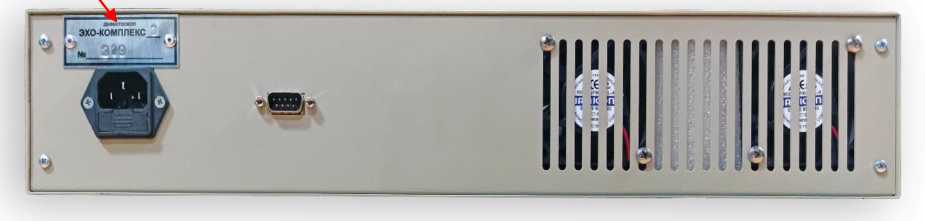

Рисунок 2 - Место нанесения серийного и заводского номера

Пломбирование дефектоскопов не предусмотрено.

Дефектоскопы имеют в своем составе программное обеспечение, идентификационные данные которого приведены в таблице 1.

Внешнее программное обеспечение «ИНТЕГРАЛ-НК» предназначено для управления дефектоскопом.

Метрологически значимая часть ПО записана в энергонезависимую память дефектоскопов и защищена кодом производителя. При работе пользователь не имеет возможности вносить изменения в результаты измерений.

Уровень защиты встроенного программного обеспечения «высокий», внешнего программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

аблица 1 - Идентификационные данные внешнего программного обеспечения

аблица 2 - Метрологические характеристики

аблица 3 - Технические характеристики

наносится на переднюю панель блока электронного дефектоскопа методом шелкографии или фотохимическим методом, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

приведены в разделе 3 «Использование по назначению» руководства по эксплуатации ВДМА.663500.168 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2842 «Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах»

Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Технические условия «Дефектоскоп многоканальный «ЭХО-КОМПЛЕКС-3». ВДМА.663500.168 ТУ»

Акционерное общество «Фирма ТВЕМА»

(АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн. тер. г. муниципальный округ Красносельский, ул. Русаковская, д. 13, стр. 5

Адрес места осуществления деятельности: 115088, г. Москва, 1-й Угрешский пр-д, д. 28, с.1

Почтовый адрес: 119602, г. Москва, ул. Никулинская, 27

Телефон/факс: (495) 230-30-26

Web-сайт: www.tvema.ru

E-mail: tvema@tvema.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений»

(ФГУП «ВНИИОФИ)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-56-33, факс: (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru Уникальный номер записи в реестре аккредитованных лиц № 30003-14

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499)124-99-96

Web-сайт: http://www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

Регистрационный № 48907-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры портативные ультразвуковые ТКМ-459 (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла «С», Бринелля, и Виккерса.

Принцип действия твердомеров основан на измерении изменения частоты колебания датчика при внедрении алмазной пирамиды в испытуемый материал. Изменение частоты колебания датчика пересчитывается в числа твёрдости.

Твердомеры представляют собой портативные устройства, состоящие из электронного блока и ультразвукового датчика. Индентор представляет собой алмазную пирамиду Виккерса и находится в нижней части датчика.

Твердомеры изготавливаются в модификациях ТКМ-459С, ТКМ-459М.

Модификация ТКМ-459С оснащается цветным дисплеем, содержит расширенный набор сервисных функций программного обеспечения. Модификация ТКМ-459М оснащается чёрно-белым дисплеем, содержит сокращённый набор сервисных функций ПО. Метрологические характеристики у модификаций твердомера одинаковые.

Рисунок 1 - Внешний вид

модификации ТКМ-459М

Рисунок 2 - Внешний вид

модификации ТКМ-459С

1

2

Рисунок 3 - схема пломбировки модификации ТКМ-459М 1,2-места пломбировки

1

2

Рисунок 4 - схема пломбировки модификации ТКМ-459С 1,2 - места пломбировки

На модификации ТКМ-459С установлено программное обеспечение «ТКМ659», версия 1.01.459С, на модификации ТКМ-459М установлено программное обеспечение «ТКМ659», версия 1.01.459М. ПО - встроенное и используется для ввода начальных параметров, записи и статистической обработки результатов измерения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений С в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Габаритные размеры электронного блока, мм, не более,

Масса, кг, не более, 0,3 Напряжение питания твердомера от аккумулятора, В от 2,7 до 3,3 Время непрерывной работы от элемента питания, ч, не менее 120 Средняя наработка на отказ, ч, не менее 1000 Рабочие условия применения:

температура окружающего воздуха, ^оС          от минус 15 до плюс 35

относительная влажность воздуха, при 25 ^оС, %            от 10... до 80

атмосферное давление, кПа                              от 84.. .до 106,7

наносится на корпуса твердомеров портативных ультразвуковых ТКМ-459 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации ТКМ459СМРЭ типографским или иным способом.

Комплектность средства измерений

ГОСТ 8.062-85 Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля

ГОСТ .064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла

ГОСТ 8.063-07 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса

ТУ 4271-001-96819331-2011. Твердомеры портативные ультразвуковые ТКМ-459. Технические условия

Изготовитель

ООО «НПП «Машпроект»

Адрес места осуществления деятельности: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1

Тел.: (812)3375547, 9393458

ГЦИ СИ ФГУП «ВНИИФТРИ»

Аттестат аккредитации действителен до 01.11.2013 г. Госреестр № 30002-08. 141570, Московская обл., Солнечногорский р-н., п. Менделеево Тел/Факс.: 8(495) 7448181. Эл. почта: hardness@vniiftri.ru

Регистрационный № 48898-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры портативные динамические ТКМ-359 (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла «С», Бринелля, и Виккерса.

Принцип действия твердомеров основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей индентора при падении и отскоке определяет твердость материала.

Твердомеры представляют собой портативные устройства, состоящие из электронного блока и динамического датчика. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным сферическим наконечником.

Твердомеры изготавливаются в модификациях ТКМ-359С, ТКМ-359М.

Модификация ТКМ-359С оснащается цветным дисплеем, содержит расширенный набор сервисных функций программного обеспечения. Модификация ТКМ-359М оснащается чёрно-белым дисплеем, содержит сокращённый набор сервисных функций ПО. Метрологические характеристики у модификаций твердомера одинаковые.

Рисунок 1 - Внешний вид

модификации ТКМ-359М

Рисунок 2 - Внешний вид

модификации ТКМ-359С

1

2

Рисунок 3 - схема пломбировки модификации ТКМ-359М 1,2-места пломбировки

2

Рисунок 4 - схема пломбировки модификации ТКМ-359С 1,2 - места пломбировки

На модификации ТКМ-359С установлено программное обеспечение «ТКМ659», версия 1.01.359С, на модификации ТКМ-359М установлено программное обеспечение «ТКМ659», версия 1.01.359М. ПО - встроенное и используется для ввода начальных параметров, записи и статистической обработки результатов измерения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений С в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Габаритные размеры электронного блока, мм, не более,

наносится на корпуса твердомеров портативных динамических ТКМ-359 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации ТКМ359СМРЭ типографским или иным способом.

Комплектность средства измерений

изложены в руководстве по эксплуатации ТКМ359СМ РЭ в разделе 2.5.

ООО «НПП «Машпроект»

Адрес места осуществления деятельности: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1

Тел.: (812)3375547, 9393458

ГЦИ СИ ФГУП «ВНИИФТРИ»

Аттестат аккредитации действителен до 01.11.2013 г. Госреестр № 30002-08

141570, Московская обл., Солнечногорский р-н., п. Менделеево

Тел/Факс.: 8(495) 7448181. Эл. почта: hardness@vniiftri.ru
