МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

30 апреля 2026 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

---

833

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

______    2026 Г. №

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада тель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Рефлектометры оптические

TR3302 XR

С

98400-26

TR3302XR-S1 зав. № BMJ00261, TR3302XR-S2 зав. № BMJ00262, TR3302XR-S3 зав. № BMJ00263, TR3302XR-S4 зав. № BMJ00264, TR3302XR-S4V2 зав. № BMJ00265, TR3302XR-S5 зав. № BMJ00266, TR3302XR-M1 зав. № BMJ00267

SHANGHAI JOINWIT OP TOELEC- TRONIC TECHNOLO GY CO., LTD, Китай

SHANGHAI JOINWIT OPTOELEC-TRONIC TECHNOLOGY CO., LTD, Китай

ОС

МП 0092025 «ГСИ. Рефлектометры оптические TR3302XR. Методика поверки»

1 год

Общество с ограниченной ответственностью «Три-лайн-Д» (ООО «Трилайн-Д»), г. Москва ИНН 9709079127

ООО «КИА», г. Москва

16.12.2025

2.

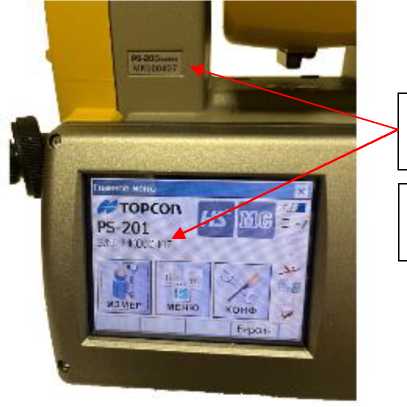

Тахеометры электронные

PS-201

Е

98401-26

МК000231, МК000244, МК000241, МК000223, МК000299, МК000307, МК000295, МК000289,

TOPCON CORPORATIO N, Япония

TOPCON CORPORATIO N, Япония

ОС

МП-27/0352025 «ГСИ. Тахеометры электронные PS-201. Методика

1 год

Общество с ограниченной ответственностью «Трейд-ин-Гео» (ООО «ТиГео»), г. Москва ИНН 7715986793

ФГБУ «ГНМЦ» Минобороны России, Московская обл., г. Мытищи

23.11.2025

МК000293, МК000301, МК000390, МК000401, МК000407, МК000408, МК000412, МК000413, МК000415, МК000422, МК000426

поверки»

3.

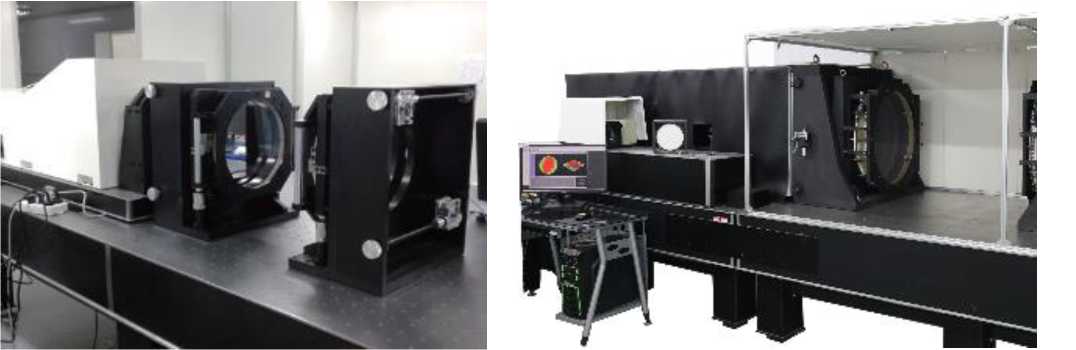

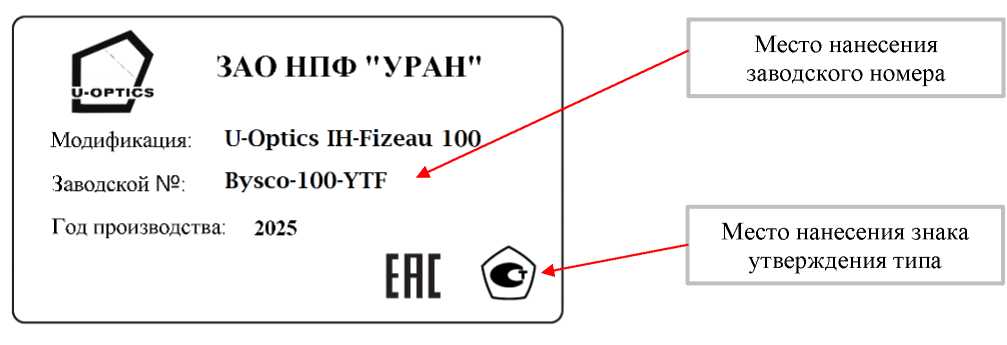

Интерферометры лазерные

U-Optics IH- Fizeau

С

98402-26

U-Optics IH-Fizeau 100 зав. № Bysco-100-YTF, U-Optics IH-Fizeau 150 зав. № Hi-Marc-150-YHG

Закрытое акционерное общество Научно-производственная фирма «УРАН» (ЗАО НПФ «Уран»), г. Санкт-Петербург ИНН 7805269568 (производственная площадка: Interfero Optoelectronic Technology Co. Ltd, Китай)

Закрытое акционерное общество Научно-производственная фирма «УРАН» (ЗАО НПФ «Уран»), г. Санкт-Петербург ИНН 7805269568

ОС

РТ-МП- 449-203 2025 «ГСИ. Интерферометры лазерные U-Optics IH-Fizeau. Методика поверки»

1 год

Закрытое акционерное общество Научно-производственная фирма «УРАН» (ЗАО НПФ «Уран»), г. Санкт-Петербург ИНН 7805269568

ФБУ «НИЦ ПМ - Ростест», г. Москва

05.11.2025

4.

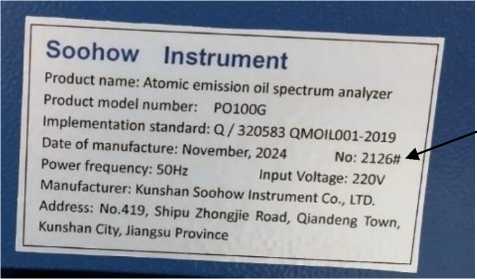

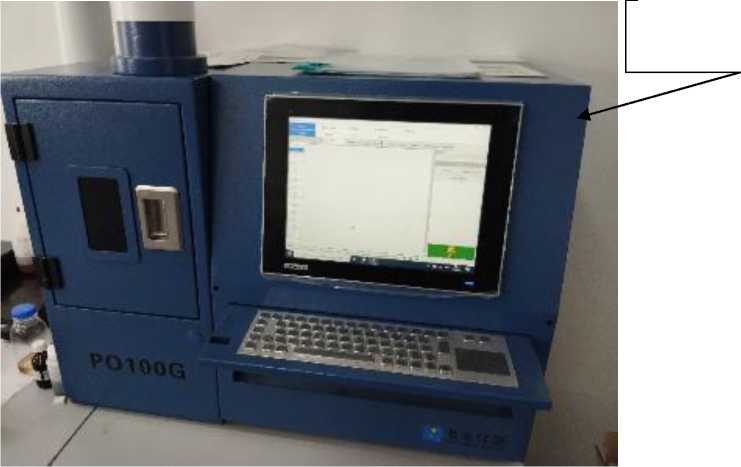

Спектрометр оптико-эмиссионный

PO100G

Е

98403-26

2126#

Kunshan Soohow In strument Co., LTD., Китай

Kunshan Soohow In strument Co., LTD., Китай

ОС

МП 138 241-2025 «ГСИ. Спектрометр опти-ко-эмиссионный PO100G. Методика

1 год

Общество с ограниченной ответственностью «Инновационное научно-производственное предприятие «Авиационные

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург

05.12.2025

поверки»

технологии и материалы» (ООО «ИНПП «АТМ»), г. Екатеринбург, ИНН 0274159297

5.

Меры моделей дефектов

СДМ 25

С

98404-26

исполнение 04 зав. № МК-04-25, исполнение 10 зав. № МК-10-25, исполнение 16 зав. № МК-16-25

Общество с ограниченной ответственностью «Техэкс-пертиза» (ООО «Техэксперти-за»), г. Уфа ИНН 0278169810

Общество с ограниченной ответственностью «Техэкс-пертиза» (ООО «Техэксперти-за»), г. Уфа ИНН 0278169810

ОС

МП 128261-2025 «ГСИ. Меры моделей дефектов СДМ 25. Методика поверки»

2 года

Общество с ограниченной ответственностью «Техэкс-пертиза» (ООО «Техэксперти-за»), г. Уфа ИНН 0278169810

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург

05.02.2026

6.

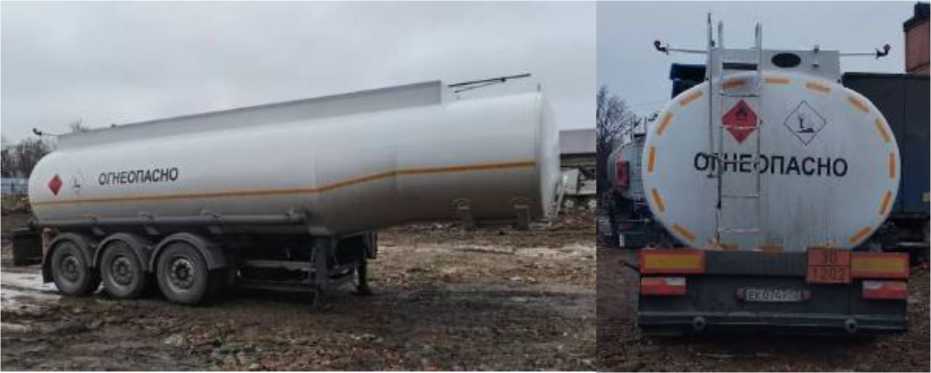

Полуприцеп-цистерна

INDOX AL30VA C2R

Е

98405-26

VWLAL30VA8T05 0482

ROS ROCA INDOX EQUI-POS E INGE- NIERIA, S.L., Испания

ROS ROCA INDOX EQUI- POS E INGE- NIERIA, S.L., Испания

ОС

ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»

2 года

Индивидуальный предприниматель Хан-жинов Дмитрий Александрович (ИП Ханжинов Д.А.), Республика Мордовия, Кадо-шкинский р-н, д. Картлей ИНН 131100387394

ООО фирма «Метролог», г. Казань

25.02.2026

7.

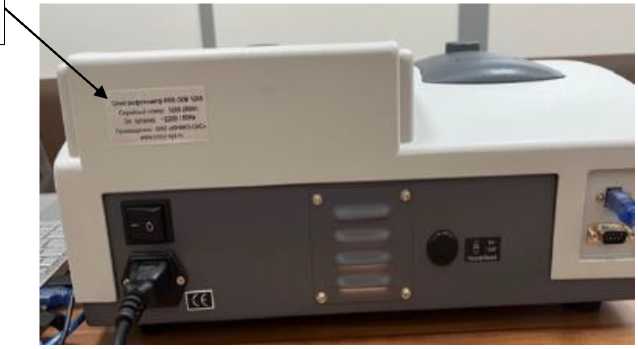

Спектрофо тометры

КФК- 3КМ

С

98406-26

Модификация КФК-3КМ 1205 с сер. № 1205 25001, модификация КФК-3КМ В с сер. № В 25001, модификация КФК-3КМ УФ с сер. № УФ 25001

Общество с ограниченной ответственностью «ЮНИ- КО-СИС» (ООО «ЮНИ-КО-СИС»), г. Санкт-

Общество с ограниченной ответственностью «ЮНИ- КО-СИС» (ООО «ЮНИ-КО-СИС»), г. Санкт-

ОС

МП 56251-2025 «ГСИ. Спектрофотометры КФК-3КМ. Методика поверки»

1 год

Общество с ограниченной ответственностью «ЮНИ- КО-СИС» (ООО «ЮНИ- КО-СИС»), г. Санкт-

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург

18.02.2026

Петербург, ИНН 7814151587

Петербург, ИНН 7814151587

Петербург, ИНН 7814151587

8.

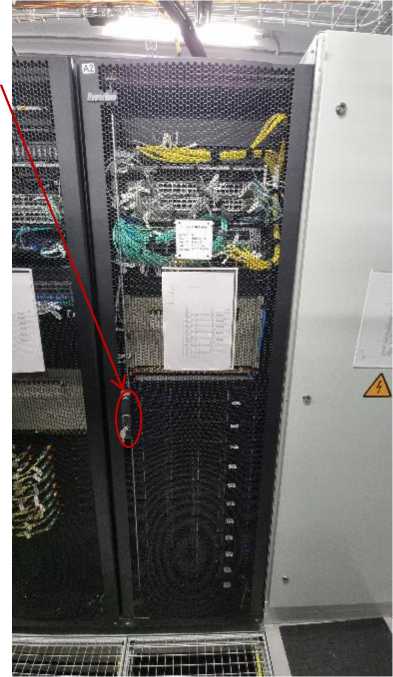

Системы измерений передачи данных

Протей DPI

С

98407-26

025.055

Общество с ограниченной ответственностью «Научнотехнический центр ПРО ТЕЙ» (ООО «НТЦ ПРОТЕЙ»), г. Санкт- Петербург ИНН 7825483961

Общество с ограниченной ответственностью «Научнотехнический центр ПРО ТЕЙ» (ООО «НТЦ ПРОТЕЙ»), г. Санкт- Петербург ИНН 7825483961

ОС

МП5295- 004 542137032025 «ГСИ. Системы измерений передачи данных Протей DPI. Мето дика поверки»

1 год

Общество с ограниченной ответственностью «Научнотехнический центр ПРОТЕЙ» (ООО «НТЦ ПРОТЕЙ»), г. Санкт-Петербург ИНН 7825483961

ООО «НТЦ СОТСБИ», г. Санкт-Петербург

28.01.2026

9.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Склад»

Обозна чение отсутствует

Е

98408-26

001

Общество с ограниченной ответственностью «Склад» (ООО «Склад»), г. Вологда ИНН 3525482656

Общество с ограниченной ответственностью «Склад» (ООО «Склад»), г. Вологда ИНН 3525482656

ОС

МП ЭПР-848-2026 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Склад». Методика поверки»

4 года

Общество с ограниченной ответственностью «Склад» (ООО «Склад»), г. Вологда ИНН 3525482656

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

28.01.2026

10.

Датчики температуры

PANAM

С

98409-26

2409PT00025 (PTS- 503), 2409PT00039 (РРТ-301), 2409PT00021, 2409PT00017, 2502PT00019,

«PANAM ENGINEERS LTD.», Индия

«PANAM ENGINEERS LTD.», Индия

ОС

РТ-МП-1114-2072025 «ГСИ. Датчики температуры

3 года - для датчиков с ТП с верх-

Общество с ограниченной ответственностью «ПЭНАМ ИНЖИНИРЗ» (ООО

ФБУ «НИЦ ПМ - Ростест», г. Москва

02.02.2026

диапазона измерений св. 800 °C

11.

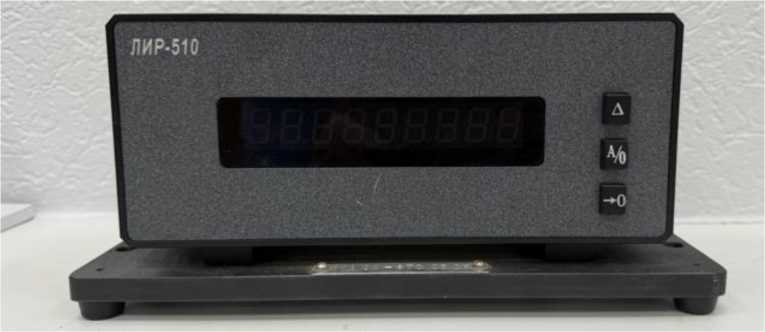

Преобразователи угловых перемещений

ЛИР- 158А-3- Н- 090000 05-ПИ- 5-2,0- B(DB9)

Е

98410-26

24.370632, 24.370633, 24.370634, 24.370635, 24.370636

Открытое акционерное общество «Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством» (ОАО «СКБ ИС»), г. Санкт-Петербург ИНН 7804144076

Открытое акционерное общество «Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством» (ОАО «СКБ ИС»), г. Санкт-Петербург ИНН 7804144076

ОС

МП-4782024 «ГСИ. Преобразователи угловых перемещений ЛИР-158А- 3-Н-090000-05- ПИ-5-2,0- B(DB9). Методика поверки»

1 год

Акционерное общество «Сарапульский электрогенера-торный завод» (АО «СЭГЗ»), Удмуртская Республика, г. Сарапул ИНН 1827001683

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

21.03.2025

12.

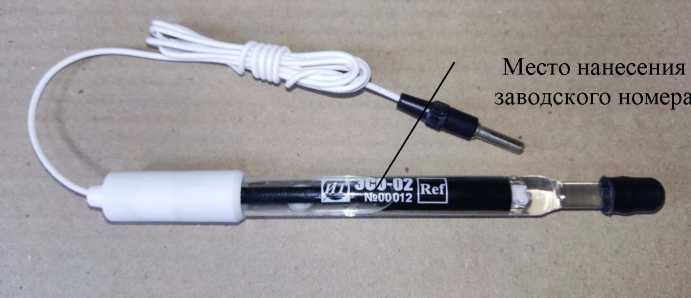

Электроды сравнения хлорсеребряные насыщенные образцовые 2го разряда

ЭСО-02

С

98411-26

00011, 00012, 00013

Общество с ограниченной ответственностью «Измерительная техника» (ООО «Измерительная техника»), г. Москва, ИНН 7722667131

Общество с ограниченной ответственностью «Измерительная техника» (ООО «Измерительная техника»), г. Москва, ИНН 7722667131

ОС

МП 6/630002-24 «ГСИ. Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда ЭСО-02. Методика поверки»

1 год

Общество с ограниченной ответственностью «Измерительная техника» (ООО «Измерительная техника»), г. Москва, ИНН 7722667131

ФГУП «ВНИИФТРИ », Московская обл., г. Солнечногорск, рп. Менделее-во

12.04.2024

13.

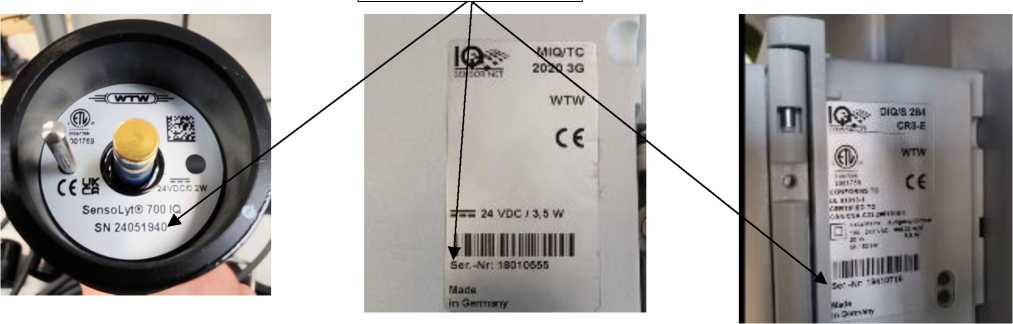

Анализаторы промышленные много-

IQ

С

98412-26

Исполнение DIQ/S 284-CR6 с сер. № 19410718; исполне-

Xylem Analytics Germany Sales GmbH &

Xylem Analytics Germany Sales GmbH &

ОС

МП 105241-2025 «ГСИ.

1 год

Общество с ограниченной ответственно-

УНИИМ - филиал ФГУП «ВНИИМ им.

10.10.2025

параметри ческие

ние DIQ/S 282-CR3 с сер. № 17130154; исполнение MIQ/TC 2020 3G с сер. № 18010555

Со. KG, Германия

Со. KG, Германия

Анализаторы про-мышлен-ные мно-гопарамет-рические IQ. Методика поверки»

стью «ЭКО- ИНСТРУМЕНТ» (ООО «ЭКОИН СТРУМЕНТ»), г. Москва, ИНН 7706201618

Д.И. Менделеева», г. Екатеринбург

14.

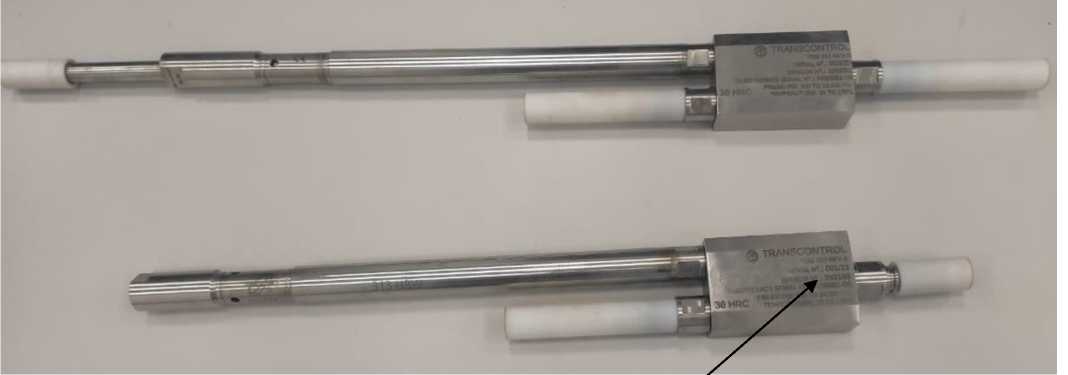

Преобразователи давления и температуры

Transcon trol

С

98413-26

модификация TDG010, заводской номер № 001/23; модификация TDG011, заводской номер № 003/23

Transcontrol Commerce and Industry of Electronic Products Ltda, Федеративная Республика Бразилия

Transcontrol Commerce and Industry of Electronic Products Ltda, Федеративная Республика Бразилия

ОС

МП-8712025 «ГСИ. Преобразователи давления и температуры Transcontro l. Методика поверки»

3 года

Общество с ограниченной ответственностью «ГНС» (ООО «ГНС»), г. Москва ИНН 7730155419

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

22.08.2025

15.

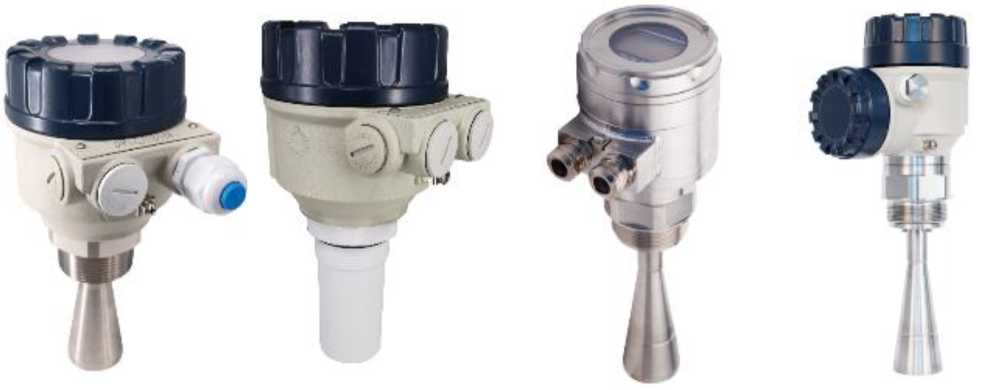

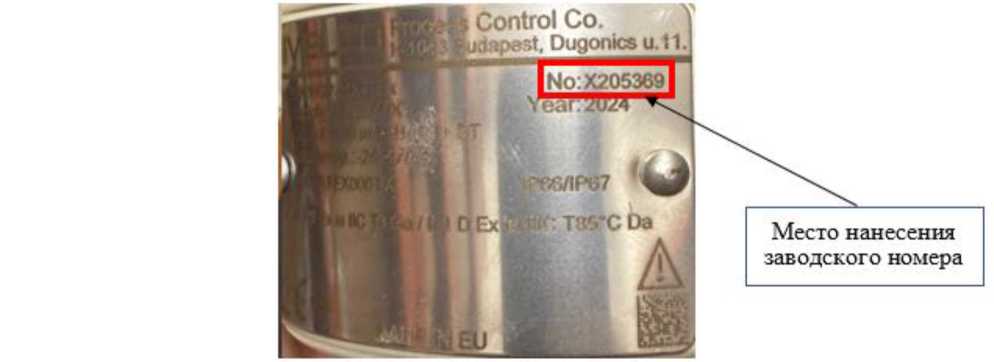

Уровнемеры радарные бесконтактные

PiloTRE K

С

98414-26

PiloTREK WPA-212-E Ex, зав. № X205398, PiloTREK WGK-212-E Ex, зав. № X205368, PiloTREK WGK-212-E Ex, зав. № X205369, PiloTREK WPA-238-B, зав. № Y395609, PiloTREK WED-224-B, зав. № W429612, Pi-loTREK WED-238-B, зав. № W429615, PiloTREK WJD-238-B, зав. № W429618, Pi-loTREK WHD-238-Е Ех, зав. № W429623

NIVELCO Pro cess Control Co, Венгрия

NIVELCO Pro cess Control Co, Венгрия

ОС

МП-9672025 «ГСИ. Уровнемеры радарные бесконтактные PiloTREK. Методика поверки»

1 год -для уровне меров с пределами допус-кае-мой абсолют-ной по-грешности < ± 3 мм; 3 года -для уровне

Общество с ограниченной ответственностью «АН КОРН» (ООО «АНКОРН»), г. Москва ИНН 2631036482

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

04.03.2026

меров с пределами допус-кае-мой абсолют-ной по-грешности свыше ± 3 мм

16.

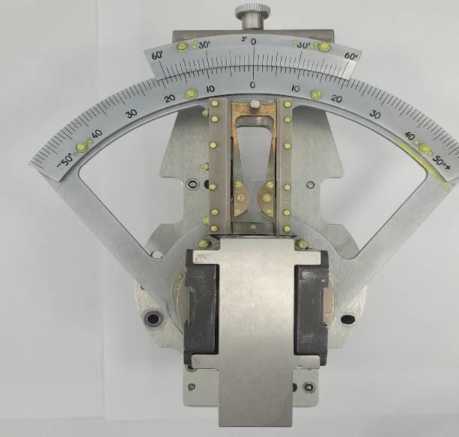

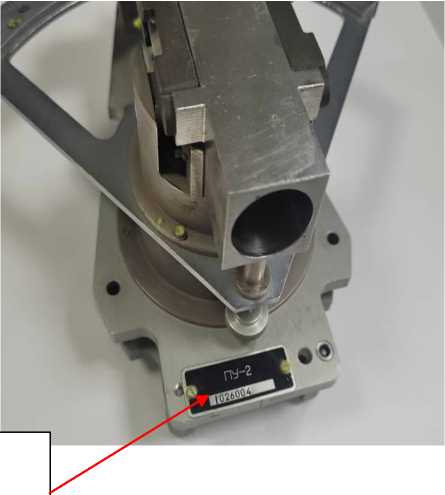

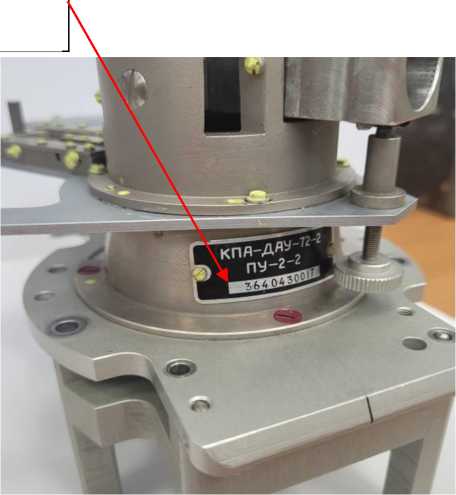

Приспособления угломерные

ПУ

С

98415-26

ПУ-2, зав. № 1026004; ПУ-2, зав. № 0815023; ПУ-22, зав. № 3640990002; ПУ-2 2, зав. № 3640430017

Акционерное общество «Ульяновское конструкторское бюро приборостроения» (АО «УКБП»), г. Ульяновск ИНН 7303005071

Акционерное общество «Ульяновское конструкторское бюро приборостроения» (АО «УКБП»), г. Ульяновск ИНН 7303005071

ОС

6Э2.763.01 4 Д/120-20-110-2025 МП «ГСИ. Приспособления угломерные ПУ. Методика поверки»

1 год

Акционерное общество «Ульяновское конструкторское бюро приборостроения» (АО «УКБП»), г. Ульяновск ИНН 7303005071

ФБУ «Ульяновский ЦСМ», г. Ульяновск

14.10.2025

---

833

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «____»   _____   2026 г. №

Лист № 1

Регистрационный № 98400-26                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рефлектометры оптические TR3302XR

Назначение средства измерений

Рефлектометры оптические TR3302XR (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.

Описание средства измерений

В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).

Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей, и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.

Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналогоцифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы и гнездо подключения внешнего питания. Заводские номера наносятся на заднюю панель рефлектометров в форме информационной таблички, содержащей заводской номер в буквенно-цифровом формате, методом наклеивания.

Рефлектометры выпускаются в различных модификациях TR3302XR-S1, TR3302XR-S2,    TR3302XR-S3, TR3302XR-S4, TR3302XR-S4V2,    TR3302XR-S5,

TR3302XR-M1, отличающихся параметрами источников оптического излучения, применимости для различных типов оптических волокон, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя. В рефлектометры могут быть встроены фотодетекторы типа 1 или типа 2. От типа установленного фотодетектора зависит диапазон измерений уровней средней мощности в режиме измерителя мощности.

Тип установленного фотодетектора указывается в паспорте рефлектометра.

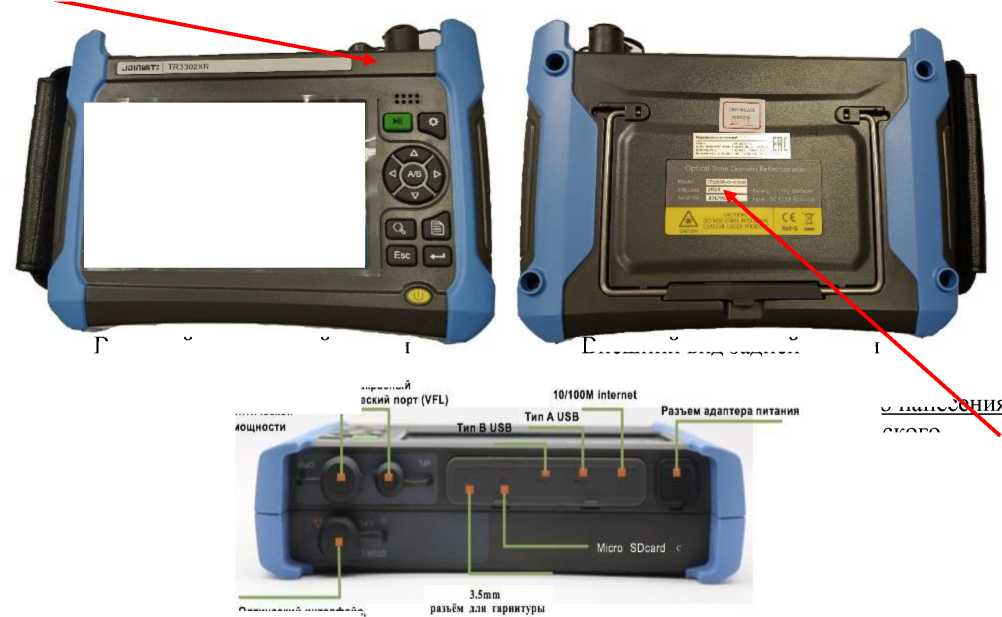

Внешний вид рефлектометра, место нанесения заводского номера, место нанесения знака утверждения типа представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование не предусмотрено.

Внешний вид лицевой панели

Инфракрасный Измеритель оптической

Внешний вид верхней панели

Рисунок 1 - Внешний вид рефлектометра

Программное обеспечение

Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. Специализированное ПО является метрологически значимым. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	недоступно
Номер версии (идентификационный номер) ПО	не ниже V1.0.0

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация рефлектометра	TR3302XR- S1	TR3302XR- S2	TR3302XR- S3	TR3302XR- S4	TR3302XR- S4V2	TR3302XR-S5	TR3302XR-M1
Длины волн, нм	1310/1550	1310/1550	1310/1550	1310/1550/	1310/1550/	1310/1490/	850/1300/1310/
				1625	1625	1550	1550
Динамический диапазон измерений ослабления1^ дБ, не менее	37/35	42/40	45/42	37/35/35	42/40/40	45/42/42	28/26/37/36
Значение мертвой зоны, м, не более
- при измерении положения неоднородности	1,5	0,8	0,8	1,5	0,8	1,5	1,5
- при измерении ослабления	8,0	4,5	4,5	8,0	4,5	8,0	8,0
Диапазон измерений длины, м					от 60 до 5,12^ 105 от 60 до 0,32405
- 1300/1310/1490/1550/1625 нм - 850 нм
Пределы допускаемой   абсолютной 5)			±(0,75+ 6счит2)+5		•10-5Ъ3))
погрешности измерений длины5), м
Длины волн источника4), нм	850/1300/1310/1490/1550/1625
Длины волн калибровки источника4), нм	850/1310/1550/1625
Уровень      средней      мощности непрерывного оптического излучения на выходе источника на длинах волн калибровки, дБм, не менее				-20,0
- 850 нм - 1310/1550/1625 нм				-5,0
Длины волн измерителя мощности,			850/1300/1310/1490/1550/1625/1650
отображаемые на индикаторе4), нм
Длины волн калибровки измерителя				850/1310/1550/1625
мощности, нм

Продолжение таблицы 2

Наименование характеристики	Значение
Диапазон измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБм - при установленном фотодетекторе типа 1 - при установленном фотодетекторе типа 2	от -60 до +3 от -43 до +10
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки5), дБ	±0,5
П р и м е ч а н и я: 1) - при длительности импульса 20 мкс, времени усреднения 3 мин, по уровню 98% от максимума шумов; 2) бсчит - дискретность считывания на выбранном пределе шкалы расстояний, м; 3) L - измеренная длина, м; 4) - наборы длин волн для модификаций рефлектометров определяются типами измерительного источника и фотоприемника; 5) при нормальных условиях применения

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	13,5±2
Габаритные размеры (длинахширинахвысота), мм, не более	252х180х55
Масса, кг, не более	1,8
Условия применения: - нормальные: - температура окружающей среды, °С - относительная влажность без конденсации, % - рабочие: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более	от +15 до +35 от 45 до 80 от -10 до +50 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель в виде наклейки

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Рефлектометр оптический	TR3302XR	1
Комплект принадлежностей	-	1
Руководство по эксплуатации	-	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в главе 3 «Функции рефлектометров» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 6.08.2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»

Стандарт предприятия SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, Китай «Рефлектометры оптические TR3302XR»

Правообладатель

SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, Китай

Адрес: 3/F, 168 North Huancheng Road, Fengxian District, Shanghai, China, 201400

Изготовитель

SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, Китай

Адрес: 3/F, 168 North Huancheng Road, Fengxian District, Shanghai, China, 201400

Испытательный центр

Общество с ограниченной ответственностью «Координационно-информационное агентство»

(ООО «КИА»)

Адрес регистрации: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

Уникальный номер записи об аккредитации в реестре аккредитованных лиц: RA.RU.310671

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ³⁰ »   апреля   2026 Г. №    ^{83 3}

Лист № 1 Регистрационный № 98401-26                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахеометры электронные PS-201

Назначение средства измерений

Тахеометры электронные PS-201 (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов

Описание средства измерений

Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» -«светло», которые принимаются фотоприёмником и поступают в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы. Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей (диффузный режим).

Конструктивно тахеометры выполнены единым блоком. На передней и задней (опционально) панелях находятся цветные жидкокристаллические дисплеи, оснащенные технологией сенсорного управления, клавиши для включения, выключения тахеометра ввода данных, управления измерениями и изменения настроек. На боковых панелях расположены аккумуляторный отсек, наводящие винты для ручного наведения на цель, порты RS232C, USB и mini-USB для подключения внешних устройств.

К настоящему типу средств измерений относятся тахеометры электронные PS-201 со следующими заводскими номерами: МК000231, МК000244, МК000241, МК000223, МК000299, МК000307, МК000295, МК000289, МК000293, МК000301, МК000390, МК000401, МК000407, МК000408, МК000412, МК000413, МК000415, МК000422, МК000426.

Электропитание тахеометра осуществляется от съемной внутренней литий-ионной аккумуляторной батареи.

Результаты измерений записываются во внутреннюю память тахеометров, выводятся на дисплей тахеометров и могут быть переданы на внешние устройства.

Заводской номер тахеометра в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на лицевой стороне тахеометра и отображается вместе с модификацией в главном меню встроенного программного обеспечения BASIC.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Общий вид тахеометров приведён на рисунке 1. Места нанесения знака утверждения типа и заводского номера представлено на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) тахеометров состоит из основного ПО BASIC и дополнительного ПО MAGNET Field. Метрологически значимая часть содержится во внутреннем ПО BASIC, размещаемое в энергонезависимой части памяти тахеометров, запись которой осуществляется в процессе их производства.

В комплектность тахеометров включено дополнительное ПО MAGNET Field устанавливаемое на тахеометр и предназначенное для хранения и обработки результатов измерений. ПО MAGNET Field не содержит метрологически значимой части.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.

Конструкция тахеометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MAGNET Field	BASIC
Номер версии (идентификационный номер ПО)	не ниже 8.1	не ниже 1.C7M.R3053
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений углов, градус1)	от 0 до 360
Диапазон измерений расстояний, м: - отражателельный режим2) - диффузный режим3) - безотражательный режим4)	от 1,3 до 5000,0 от 1,3 до 500,0 от 0,3 до 1000,0
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда	±2
Допускаемое среднее квадратическое отклонение измерений углов, секунда	1
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим - диффузный режим - безотражательный режим: - в диапазоне от 0,3 до 200 м включ. - в диапазоне св. 200 до 350 м включ. - в диапазоне св. 350 до 1000 м включ.	±2-(1,5+2-10’6-L) 5) ±2-(2+2-10’6-L) ±2-(2+2-10’6-L) ±2-(5+10-10’6-L) ±2<10+1040-6Ъ)
Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - диффузный режим - безотражательный режим: - в диапазоне от 0,3 до 200 м включ. - в диапазоне св. 200 до 350 м включ. - в диапазоне св. 350 до 1000 м включ.	±1,5+2-10-6-L ±2+2-10’6-L ±2+2-10’6-L ±5+1040-6Ъ ±10+1040-6Ъ

Продолжение таблицы 2

Наименование характеристики	Значение
Диапазон компенсации компенсатора, не менее, минута1)	±6
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1)	±0,5
1) градус, минута, секунда - единица измерений плоского угла; 2) одна призма; 3) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %; 4) измерения на отражающую поверхность с отражающей способностью 90% при слабой солнечной засветке и слабой турбулентности атмосферы, не нарушающей спокойного изображения отражающей поверхности, наблюдаемой в зрительную трубу тахеометра при угле между направлением визирования и нормалью к поверхности отражателя не более 20°; 5) L - измеряемая длина, мм

Таблица 3 - Технические характеристики

Наименование	Значение
Дискретность отсчета углов, секунда	0,1
Дискретность отсчета расстояний, мм	0,1
Наименьшее расстояние визирования, м, не более	1,3
Угловое поле зрения зрительной трубы, минута, не менее	90
Увеличение зрительной трубы, крат, не менее	30
Диапазон рабочих температур, °С	от -30 до +60
Напряжение питания постоянного тока (внутренний аккумулятор), В	7,2
Габаритные размеры (Длина х Ширина х Высота), мм, не более	207 х 230 х 393
Масса с аккумулятором, кг, не более	7,0

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тахеометр электронный	PS-201	1 шт.
Аккумуляторная батарея	-	1 шт.
Зарядное устройство	-	1 шт.
Набор инструментов для юстировки	-	1 шт.
Защитный чехол от осадков	-	1 шт.
Крышка объектива	-	1 шт.
Крышка окуляра	-	1 шт.
Бленда на объектив	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Кейс для транспортировки	-	2 шт.

Сведения о методиках (методах) измерений приведены в

- п.12 «Измерение углов» документа «Тахеометры электронные PS-201. Руководство по эксплуатации»;

- п.13 «Измерение расстояний» документа «Тахеометры электронные PS-201. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»

Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений

Стандарт предприятия «Тахеометры электронные PS-201»

Правообладатель

TOPCON CORPORATION, Япония

Адрес: 75-1, Hasunuma-cho, Itabashi-ku, Tokyo, 174-8580, JAPAN

Изготовитель

TOPCON CORPORATION, Япония

Адрес: 75-1, Hasunuma-cho, Itabashi-ku, Tokyo, 174-8580, JAPAN

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ³⁰ »   ^апреля   2026 г. №

Лист № 1 Регистрационный № 98402-26                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Интерферометры лазерные U-Optics IH-Fizeau

Назначение средства измерений

Интерферометры лазерные U-Optics IH-Fizeau (далее - интерферометры) предназначены для измерений отклонений от плоскостности оптических поверхностей. В случае применения в качестве эталона 4-го разряда в соответствии с Государственной поверочной схемой для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей, утвержденной приказом Росстандарта № 3189 от 15.12.2022 используются для поверки и калибровки пластин плоских стеклянных размером до 280 мм.

Описание средства измерений

Измерение отклонений от плоскостности оптических поверхностей основано на анализе деформации формы интерференционных полос, возникающих в промежутке между поверхностью контролируемой детали и эталонной поверхностью сравнения в результате интерференции отраженных от них волновых фронтов.

Интерферометр состоит из следующих основных блоков: оптико-механического блока, блока байонетного крепления с плоской насадкой и компьютера с программным обеспечением (ПО) для управления интерферометром и анализа интерферограмм.

В качестве источника света в интерферометре используется He-Ne лазер. Оптико-механический блок преобразует лазерное излучение и формирует волновой фронт. Далее волновой фронт с помощью эталонной насадки, закрепленной в приборе, делится на два. Один волновой фронт - опорный - отражается от поверхности эталонной насадки непосредственно назад в интерферометр. Другой - рабочий волновой фронт - искажается поверхностью контролируемой детали. Он также возвращается в интерферометр и интерферирует с опорным волновым фронтом. Анализ получаемой интерференционной картины (интерферограммы) дает информацию об отклонениях от плоскостности измеряемой оптической поверхности. В интерферометрах реализован метод «фазовых шагов» для измерений и обработки интерферограмм.

Интерферометры изготавливают четырёх модификаций, отличающихся диапазоном диаметров измеряемых плоских деталей: U-Optics IH-Fizeau 100, U-Optics IH-Fizeau 150, U-Optics IH-Fizeau 300 и U-Optics IH-Fizeau 450 (табл. 3).

Внешний вид интерферометров приведен на рисунке 1.

Нанесение знака поверки на интерферометр не предусмотрено. Заводской номер наносится на табличку печатным методом, расположенную на задней части интерферометра и имеет буквенно-цифровое обозначение.

Пломбирование интерферометров от несанкционированного доступа не предусмотрено.

Программное обеспечение

Интерферометры имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.

Программное обеспечение является специализированным ПО интерферометра и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от интерферометра.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО интерферометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Главной защитой ПО является USB-ключ.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PhaseSight
Номер версии (идентификационный номер) ПО	8.0 и выше
Цифровой идентификатор ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификации	U-Optics IH-Fizeau 100, U-Optics IH-Fizeau 150	U-Optics IH-Fizeau 300, U-Optics IH-Fizeau 450
Диапазон измерений отклонений от плоскостности, мкм	от 0,02 до 2,00	от 0,02 до 2,00
Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мкм	±0,032 (X/20)	±0,042 (X/15)
где X = 0,633 мкм - длина волны лазерного излучения

Таблица 3   - Технические характеристики интерферометров модификаций

U-Optics IH-Fizeau-100, U-Optics IH-Fizeau-150, U-Optics IH-Fizeau-300, U-Optics IH-Fizeau-450

Наименование характеристики	Значение
Модификация	U-Optics IH-Fizeau 100	U-Optics IH-Fizeau 150	U-Optics IH-Fizeau 300	U-Optics IH-Fizeau 450
Исполнение схемы	горизонтальное
Максимальный диаметр измеряемых плоских оптических поверхностей, мм	100	150	300	300
Класс лазера по ГОСТ 31581 -2012		ЗА
Длина волны лазера, нм, не более
- He-Ne лазер		633

Наименование характеристики	Значение
Габаритные размеры, мм, не более - длина	746	795	4000	3500
- ширина	340	400	1500	1500
- высота	284	264	1500	1500

Таблица 4 - Условия эксплуатации интерферометра

Наименование характеристики	Значение
Температура окружающей среды, °C	от +19 до +21
Относительная влажность воздуха, %, не более	70
Напряжение переменного тока, В	220
Частота, Гц	50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и маркировочную табличку печатным методом

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Интерферометр лазерный	U-Optics IH-Fizeau	1 шт.
Компьютер с ПО	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4, «Подготовка к работе и проведение измерений» документа «Интерферометры лазерные U-Optics IH-Fizeau. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 15.12.2022 № 3189 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей»

ТУ 46.69.19-011-47957633-2025 «Интерферометры лазерные U-Optics IH-Fizeau. Технические условия»

Правообладатель

Закрытое акционерное общество Научно-производственная фирма «УРАН»

(ЗАО НПФ «Уран»)

ИНН 7805269568

Юридический адрес: 198095, г. Санкт-Петербург, вн.тер.г. муниципальный округ Нарвский округ, ул. Промышленная д.14А, литера А, помещ. 2-Н-45

Тел./факс: Тел./ факс +7(812)335-09-75; +7(812)335-09-76

E-mail: info@uran-spb.ru

Изготовитель

Закрытое акционерное общество Научно-производственная фирма «УРАН»

(ЗАО НПФ «Уран»)

ИНН 7805269568

Юридический адрес: 198095, г. Санкт-Петербург, вн.тер.г. муниципальный округ Нарвский округ, ул. Промышленная д.14А, литера А, помещ. 2-Н-45

Тел./факс: +7(812)335-09-75; +7(812)335-09-76

E-mail: info@uran-spb.ru

Производственная площадка: Interfero Opto-electronic Technology Co. Ltd, 12th Floor, Building 11, LiYe Industrial Park, TusCity(QiDi) #26, ZhisShi Road, Qilin Sub-district Jiangning District, Nanjing, Китай

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « _ »    апреля 2026 г. №    ⁸³³

Лист № 1 Регистрационный № 98403-26                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометр оптико-эмиссионный PO100G

Назначение средства измерений

Спектрометр оптико-эмиссионный PO100G (далее - спектрометр) предназначен для измерений массовой доли металлов и других элементов в маслах и консистентных смазках, в газотурбинных и дизельных топливах при диагностике машин и механизмов.

Описание средства измерений

Принцип действия спектрометра основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.

Конструктивно спектрометр представляет собой настольный лабораторный прибор, состоящий из источника возбуждения спектров, искровой камеры, оптической части спектрометра, а также автоматизированной системы управления работой спектрометра.

В качестве рабочих электродов применяются графитовый диск и графитовый стержень. Вращающийся диск частично погружен в миниатюрную кювету с пробой жидкости и непрерывно переносит пробу в электрический разрядный зазор между электродами. Оптическая система построена по схеме Пашена-Рунге с кругом Роланда. Регистрация эмиссионного излучения осуществляется на основе высокопроизводительных ПЗС или КМОП матриц. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли элемента пробы выполняется автоматически под управлением программного обеспечения (далее - ПО). Спектрометр может определять концентрацию до 24 элементов в масле одновременно.

Корпус спектрометра изготовлен из металлических сплавов и пластика, окрашен в цвета в соответствии с технической документацией производителя.

К данному типу относится спектрометр с серийным номером 2126#.

Маркировочная табличка с серийным номером расположена на правой боковой стенке спектрометра. Серийный номер имеет цифровой формат с завершающим символом #, нанесен типографским способом на клеевую этикетку. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид спектрометра с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид спектрометра оптико-эмиссионного PO100G

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера на спектрометр оптико-эмиссионный PO100G

Программное обеспечение

Спектрометр оснащен ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или принтер. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Спектрометр защищен паролем от вмешательства в режимы настройки (регулировки) пользователей.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	winOil
Номер версии (идентификационный номер) ПО	30.ХХХ.ХХ.ХХП
Цифровой идентификатор ПО	-
|( «ХХХ.ХХ.ХХ» относится к метрологически незначимой части ПО. Каждое значение «Х» может принимать цифровые значения от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала1), % Fe, Cu, Cr, Pb, Sn, P, Zn	5
Чувствительность1^ у.е./млн-1, не менее	1,0404
Fe
Cu	1,5405
Cr	1,0405
Pb	9,0403
Sn	2,0404
P	1,0404
Zn	6,0403
Предел обнаружения, млн-1
Fe	2
Cu	1
Cr	1
Pb	2
Sn	1
P	2
Zn	4
1) Значение нормировано для элементов с массовой долей в диапазоне от 90 до 110 млн-1.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний массовой доли элементов, млн-1:
- Al, B, Cd, Cr, Cu, Pb, Mn, Mo, Ni, Si, Ag, Na, Sn, Ti, V, Fe, K, Li, Sb	от 0 до 1000
- Ba, Ca, Mg, Na, Zn, P	от 0 до 6000
Спектральный диапазон, нм	от 200 до 800
Фокальное расстояние оптической системы, мм	500
Объем анализируемой пробы, мл	2
Время анализа, с	30
Габаритные размеры, мм, не более:
- длина	540
- ширина	770
- высота	360
Масса, кг, не более	78
Потребляемая мощность, В^А, не более	1500
Параметры электрического питания:
- напряжение переменного тока, В	220
- частота переменного тока, Гц	50
Условия эксплуатации:
- температура окружающего воздуха, °С	от +5 до +40
- относительная влажность воздуха, %, не более	80

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации методом компьютерной графики и на переднюю панель корпуса спектрометра в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Спектрометр оптико-эмиссионный	PO100G	1 шт.
Инструкция по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в главе 3 «Использование прибора» документа «Спектрометр оптико-эмиссионный PO100G. Инструкция по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»

Приказ Федерального агентства по техническому регулированию и метрологии от 17.05.2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»

Правообладатель

Kunshan Soohow Instrument Co., LTD., Китай

Адрес: No. 419, Shipu Zhongjie Road, Qiandeng Town, Kunshan City, Jiangsu Province, China

Изготовитель

Kunshan Soohow Instrument Co., LTD., Китай

Адрес: No. 419, Shipu Zhongjie Road, Qiandeng Town, Kunshan City, Jiangsu Province, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    апреля 2026 Г. №     ^{8 33}

Лист № 1 Регистрационный № 98404-26                                          Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры моделей дефектов СДМ 25

Назначение средства измерений

Меры моделей дефектов СДМ 25 (далее - меры) предназначены для хранения и передачи единицы длины в области измерений поверхностных дефектов при испытаниях, поверке и калибровке дефектоскопов, принцип действия которых основан на магнитном методе.

Меры могут применяться в качестве рабочих эталонов согласно ЛПС 12-2025 «Меры моделей дефектов СДМ 25. Локальная поверочная схема», утвержденной УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 13 ноября 2025 г., а также в качестве средств измерений.

Описание средства измерений

Принцип действия мер основан на воспроизведении заданных значений искусственных дефектов.

Конструктивно мера представляет собой металлический (ферромагнитный) лист, на который нанесены искусственные поверхностные дефекты. Меры изготавливаются в исполнениях 04, 10, 16, которые отличаются друг от друга геометрическими размерами.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в буквенно-цифровом формате, обеспечивающий идентификацию мер, наносится в углу лицевой стороны меры путем гравировки. Пломбирование мер не предусмотрено.

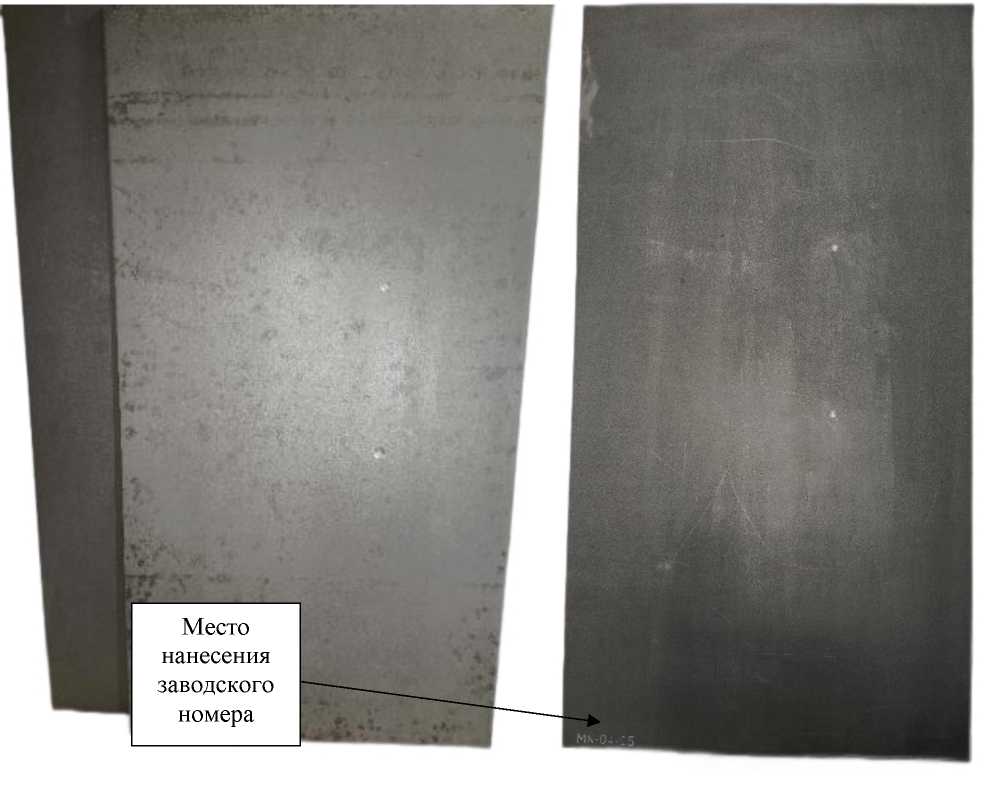

Общий вид мер с указанием места нанесения заводских номеров представлен на рисунке 1.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение для исполнения
	04	10	16
Номинальные значения глубины искусственных дефектов, мм	0,8; 1,2	2,0; 3,0	3,2; 4,8
Пределы допускаемой абсолютной погрешности измерений глубины искусственных дефектов, мм	±0,12
Допускаемое отклонение от номинального значения, мм	±0,2	±0,5	±0,8

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение для исполнения
	04	10	16
Габаритные размеры, мм:
- ширина		480±5,0
- длина		900±5,0
- толщина	4,0±0,5	10,0±0,5	16,0±0,5
Масса, кг, не более	15	45	60
Условия эксплуатации:
- температура окружающей среды, °С	от +15 до +35

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количеств о
Меры моделей дефектов	СДМ 25	1 шт.
Паспорт	—	1 экз.
Методика поверки	—	1 экз.

Сведения о методиках (методах) измерений

приведены в паспорте, раздел 3 «Подготовка и порядок работы».

Нормативные документы, устанавливающие требования к средству измерений

ЛПС 12-2025 «Меры моделей дефектов СДМ 25. Локальная поверочная схема», утвержденной УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 13 ноября 2025 г.

ТУ 26.51.66.123-001-2025 «Меры моделей дефектов СДМ 25. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Техэкспертиза»

(ООО «Техэкспертиза»)

ИНН 0278169810

Юридический адрес: 450081, Республика Башкортостан, г. Уфа, ул. Даута Юлтыя, д. 12, офис 1

Телефон: +7 (347) 246-56-70

E-mail: mail@tehekspertiza.com

Веб-сайт: www.техэкспертиза.рф

Изготовитель

Общество с ограниченной ответственностью «Техэкспертиза»

(ООО «Техэкспертиза»)

ИНН 0278169810

Адрес: 450081, Республика Башкортостан, г. Уфа, ул. Даута Юлтыя, д. 12, офис 1

Телефон: +7 (347) 246-56-70

E-mail: mail@tehekspertiza.com

Веб-сайт: www.техэкспертиза.рф

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц УНИИМ -филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 30 »    апреля 2026 Г. №_____33

Лист № 1

Регистрационный № 98405-26                                          Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна INDOX AL30VAC2R

Назначение средства измерений

Полуприцеп-цистерна INDOX AL30VAC2R (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.

ППЦ состоит из сварного сосуда, имеющего в поперечном сечении эллиптическую форму, установленного на шасси. ППЦ состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.

В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В нижней части каждой секции ППЦ приварены фланцы в которые установлены донные клапаны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общий вид ППЦ INDOX AL30VAC2R зав. № VWLAL30VA8T050482 представлен на рисунке 1.

Рисунок 1 - Общий вид ШШ,

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Указатель уровня

Б (4:1)

Met то             . I-■ ■

знака поверки

Верхний борт

I цистерны

1—;--.—.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ПП,. Маркировочная табличка крепится на передней стороне рамы ПП,.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, дм3	30 180
Вместимость секций, дм3 1 секция, дм3	9 967
2 секция, дм3	5 947
3 секция, дм3	9 211
4 секция, дм3	5 055
Пределы   допускаемой   относительной погрешности определения вместимости, %	±0,4
Разность    между    номинальной    и действительной вместимостью, %, не более	±1,5

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Количество секций, шт.	4800
Снаряженная масса, кг, не более
Температура окружающей среды при эксплуатации,°С	от - 40 до + 50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Полуприцеп-цистерна	INDOX AL30VAC2R	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в Паспорте «Полуприцеп-цистерна INDOX AL30VAC2R», раздел 8.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

Правообладатель

ROS ROCA INDOX EQUIPOS E INGENIERIA, S.L., Испания

Юридический адрес: Ctra. Nacional II, km 505 25300 TARREGA, LLEIDA, Spain

Изготовитель

ROS ROCA INDOX EQUIPOS E INGENIERIA, S.L., Испания

Адрес: Ctra. Nacional II, km 505 25300 TARREGA, LLEIDA, Spain

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог»

(ООО фирма «Метролог»)

Юридический адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33

Место нахождения: 420043, РТ, г. Казань, ул. Вишневского, д.26а, кабинет №19

Телефон/факс: +7(843) 513-30-75 E-mail: metrolog-kazan@mail.ru

Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312275 от 02.08.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « _ »    апреля 2026 г. №    ⁸³³

Лист № 1 Регистрационный № 98406-26                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометры КФК-3КМ

Назначение средства измерений

Спектрофотометры КФК-3КМ (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания жидких сред (в том числе биологических) и твердых проб различного происхождения в рабочем спектральном диапазоне.

Описание средства измерений

Принцип работы спектрофотометров основан на сравнении двух световых потоков: светового потока на входе в исследуемый образец и светового потока, прошедшего через исследуемый образец.

Световые потоки преобразуются с помощью приемника в электрические сигналы. По величинам этих сигналов микропроцессором спектрофотометров рассчитывается спектральный коэффициент направленного пропускания.

Спектрофотометры выпускают в следующих модификациях: КФК-3КМ 1205, КФК-3КМ В, КФК-3КМ УФ. Модификации отличаются конструкцией, метрологическими и техническими характеристиками.

Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, который включает в себя источник излучения, монохроматор, кюветное отделение с приемником излучения, и модуля электроники. Электронный и оптический модули размещены в едином корпусе.

Спектрофотометры построены по однолучевой оптической схеме.

Для разложения излучения в спектр в спектрофотометрах используется монохроматор с дифракционной решеткой. В качестве источников излучения в спектрофотометрах используются галогенная лампа для модификаций КФК-3КМ 1205, КФК-3КМ В, работающих в видимой области спектра, и система, состоящая из галогенной и дейтериевой ламп для модификации КФК-3КМ УФ, работающей в ультрафиолетовой области и видимой области спектра.

В качестве приемника в спектрофотометрах используется фотодиод.

Корпус спектрофотометров изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.

Каждый экземпляр спектрофотометра имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет цифровой, буквенный или буквенно-цифровой формат и наносится типографским способом на информационную табличку (шильд), которая наносится на спектрофотометр в виде наклейки.

Нанесение знака поверки на спектрофотометры не предусмотрено.

Общий вид спектрофотометров представлен на рисунках 1 - 2. Место нанесения серийного номера на спектрофотометры представлено на рисунке 3.

Серийный номер спектрофотометра

Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометра, несущим первичную измерительную информацию, и местам настройки (регулировки).

Программное обеспечение

Спектрофотометры модификации КФК-3КМ 1205 оснащены встроенным программным обеспечением (далее - ПО) и управляются с помощью ручки установки длины волны и кнопок. Результаты измерений выводятся на жидкокристаллический дисплей.

Для спектрофотометров модификации  КФК-3КМ  1205 встроенное ПО

идентифицировать невозможно.

Спектрофотометры модификаций КФК-3КМ В и КФК-3КМ УФ оснащены встроенным ПО и управляются с помощью клавиатуры. Результаты измерений выводятся на жидкокристаллический дисплей.

Также спектрофотометры могут оснащаться внешним ПО, которое устанавливается на персональный компьютер.

Встроенное ПО и внешнее ПО позволяют проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.

Уровень защиты встроенного ПО и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение для модификации
	КФК-3КМ В	КФК-3КМ УФ
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	10.Х.Х.Х*
Цифровой идентификатор ПО	-
* «Х» не относится к метрологически значимой от 0 до 999	части ПО и принимает значения

Таблица 2 - Идентификационные данные внешнего ПО

Идентификационные данные (признаки)	Значение для модификации
	КФК-3КМ 1205	КФК-3КМ В, КФК-3КМ УФ
Идентификационное наименование ПО	UA12	КЗ Analyst
Номер версии (идентификационный номер) ПО	1.Х*	2.Х.Х*
Цифровой идентификатор ПО	-	-
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 999; после последней цифры номера версии ПО допускаются дополнительные буквенные и математические обозначения.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики спектрофотометров

Наименование характеристики	Значение для модификации
	КФК-3КМ 1205	КФК-3КМ В	КФК-3КМ УФ
Спектральный диапазон, нм	от 315 до 1000	от 315 до 1100	от 190 до 1100
Пределы допускаемой абсолютной погрешности установки длин волн, нм	±2,0	±1,0

Наименование характеристики	Значение для модификации
	КФК-3КМ 1205	КФК-3КМ В	КФК-3КМ УФ
Диапазон измерений спектрального коэффициента направленного пропускания, %	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном диапазоне: - от 315 до 1000 нм включ.	±1,0
- от 190 до 400 нм включ.	-	-	±1,0
- от 315 до 400 нм включ.	-	±1,0	-
- св. 400 до 800 нм включ.	-	±0,5	±0,5
- св. 800 до 1100 нм включ.	-	±1,0	±1,0

Таблица 4 - Основные технические характеристики спектрофотометров

Наименование характеристики	Значение для модификации
	КФК-3КМ	1205	КФК-3КМ В	КФК-3КМ УФ
Оптическая схема	однолучевая
Диапазон показаний спектрального коэффициента направленного пропускания, %	от 0 до 200
Диапазон показаний оптической плотности, Б	от -0,3 до 3,0
Выделяемый спектральный интервал (спектральная ширина щели), нм	4,0		2,0	2,0
Уровень рассеянного света, %, не более	0,3		0,3	0,05
Дрейф показаний, Б/ч, не более	±0,002
Отклонение нулевой линии от среднего значения (в диапазоне от 300 до 800 нм), Б, не более	-			±0,002
Параметры электрического питания:
- напряжение переменного тока, В	220+43
- частота переменного тока, Гц	50±1
Габаритные размеры, мм, не более:
- длина	425		490	490
- ширина	330		370	370
- высота	180		220	220
Масса, кг, не более	8		12	13
Условия эксплуатации: - температура окружающей среды, °С			от +15 до +30
- относительная влажность, %			от 20 до 80
- атмосферное давление, кПа			от 84 до 106
Потребляемая мощность, В •А, не более	60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
		для модификации
		КФК-3КМ 1205, КФК-3КМ В	КФК-3КМ УФ
Спектрофотометр	КФК-3КМ 1205/ КФК-3КМ В/ КФК-3КМ УФ/	1 шт.	1 шт.
Шнур питания	-	1 шт.	1 шт.
Чехол от пыли	-	1 шт.	1 шт.
Лампа галогенная запасная	-	1 шт.	1 шт.
Заглушка - кюветодержатель для кюветы 10 мм, контрольных светофильтров и для компенсации темнового тока	-	1 шт.	1 шт.
Кюветодержатель 3-х позиционный для кювет стандарта КФК до 100 мм	-	1 шт.	1 шт.
Кюветодержатель 4-х позиционный для кювет Евростандарта 10х10 мм	-	1 шт.*	1 шт.
Набор кювет (кювета стеклянная 10х10 мм - 4 шт., кювета кварцевая 10х10 мм - 2 шт.)	-	1 комп.*	1 комп.
Дополнительные принадлежности (галогенные, дейтериевые лампы, кюветы, кюветодержатели)	-	1 комп.*	1 комп.*
USB-накопитель: с внешним ПО, которое устанавливается на персональный компьютер, и руководством пользователя	UA12/ КЗ Analyst	1 шт.*	1 шт.*
Руководство по эксплуатации	РЭ	1 экз.	1 экз.
Паспорт	-	1 экз.	1 экз.
Персональный компьютер	-	1 шт.*	1 шт.*
Методика поверки	-	1 экз.	1 экз.
* Поставляется по заказу.

Сведения о методиках (методах) измерений приведены в:

• - главе 8 «Порядок работы» документа «Спектрофотометр КФК-3КМ 1205. Руководство по эксплуатации»;

• - главе 9 «Измерение оптической плотности и процента пропускания растворов», главе 10 «Определение концентраций растворов» документа «Спектрофотометр КФК-3КМ В. Руководство по эксплуатации»;

• - главе 9 «Измерение оптической плотности и процента пропускания растворов», главе 10 «Определение концентраций растворов» документа «Спектрофотометр КФК-3КМ УФ. Руководство по эксплуатации».

Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.41-001-71439863-2025 «Спектрофотометры КФК-3КМ. Технические условия»

Приказ Росстандарта от 27.11.2018 № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»

Правообладатель

Общество с ограниченной ответственностью «ЮНИКО-СИС»

(ООО «ЮНИКО-СИС»)

ИНН 7814151587

Юридический адрес: 197341, г. Санкт-Петербург, ул. Афонская, д. 2, литера А, помещ. №3-115

Изготовитель

Общество с ограниченной ответственностью «ЮНИКО-СИС»

(ООО «ЮНИКО-СИС»)

ИНН 7814151587

Адрес: 197341, г. Санкт-Петербург, ул. Афонская, д. 2, литера А, помещ. №3-115

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ³⁰ »   зпреля   2026 Г. №    ^{83 3}

Лист № 1 Регистрационный № 98407-26                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений передачи данных Протей DPI

Назначение средства измерений

Системы измерений передачи данных Протей DPI (далее - СИПД) предназначены для измерений количества (объема) информации при приеме/передачи данных с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

Описание средства измерений

К настоящему типу средств измерений относятся Системы измерений передачи данных Протей DPI, которые являются виртуальной (функциональной) системой измерений передачи данных, входящей в состав программно-аппаратного комплекса Протей DPI, производства ООО «НТЦ ПРОТЕЙ», г. Санкт-Петербург, предназначенного для применения на сети связи общего пользования в качестве оборудования коммутации и маршрутизации пакетов информации сетей передачи данных с функциями автоматизированной системы расчетов.

Принцип действия СИПД основан на формировании оборудованием для каждой сессии передачи данных исходных данных для тарификации. Исходные данные для тарификации выводятся в виде учетного файла, в котором фиксируются IP-адреса, идентификаторы MSISDN, IMSI, время начала сессии передачи данных и ее длительность, количество переданной и принятой информации (данных), а также ряд дополнительных атрибутов. Поддерживается вывод учетной информации по каналам связи в автоматизированную систему расчетов с использованием протокола аутентификации, авторизации и учета (RADIUS, DIAMETER).

СИПД выполняет следующие функции: измерение количества (объема) информации при приеме/передачи данных; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции оборудования с измерительными функциями.

Конструктивно оборудование с измерительными функциями выполнено на базе аппаратных серверных платформ архитектуры x86-64 в виде серверов по модульному принципу: устройства хранения, процессор, материнская плата, сетевые интерфейсы, корпус сервера, статив. Доступ к устройствам хранения, процессору или платам можно получить только открыв крышку сервера. Конструкция статива может предусматривать блокировку от несанкционированного доступа с использованием замка. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб: крепежные винты оборудования в стативе, места доступа к устройствам хранения и т.п. Места установки пломб определяются исходя из условий и места эксплуатации.

Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. В связи с тем, что оборудование устанавливается в специально отведенных серверных помещениях, оборудованных системами контроля и доступа, данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки устройств хранения и серверов, обеспечивая ограничение несанкционированного доступа к устройствам хранения. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Из-за особенностей конструкции и процесса эксплуатации нанесение знака поверки на средство измерений не предусмотрено.

Серийные номера, однозначно идентифицирующие каждый экземпляр средств измерений, наносятся на заднюю стенку корпуса оборудования в форме наклейки, содержащей серийный номер в цифровом формате.

Внешний вид оборудования и место нанесения серийного номера, возможные места блокировки и пломбировки представлены на рисунках 1, 2.

Место блокировки от несанкционированного доступа

Возможное место установки пломб

Рисунок 1 - Внешний вид стойки с установленным оборудованием

Программноаппаратный комплекс протей DPI (Версия ПО: 4,1) 025.055 ptcpC-nin-3-COmput<r-1 ПАИР.4&5В1€.0С7

Рисунок 2 - Место нанесения серийного номера

Программное обеспечение

Программное обеспечение встроенное, версии 4.1, управляет функционированием оборудования. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VNF
Номер версии ПО	4.1
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора	-

Уровень защиты ПО и измерительной информации - «высокий», в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.

Конструкция средств измерений (оборудования) исключает возможность несанкционированного влияния на программное обеспечение (метрологически значимую часть ПО) и измерительную информацию.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерения объемов (количества) информации в диапазоне от 1 байта до 100 Мбайт, байт: К < 100 кбайт	±10
К > 100 кбайт	±140-4 К
Вероятность неправильного представления исходных данных для тарификации, не более	0,0001

Знак утверждения типа

наносится на эксплуатационнцю документацию оборудования, в состав которого входит СИПД, типографским способом или в виде наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
СИПД в составе оборудования	-	1 шт.
Руководство по эксплуатации	5295-004-54213703-2025РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Методы измерений» документа «Системы измерений передачи данных Протей DPI. Руководство по эксплуатации 5295-004-54213703-2025РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 7.2.3)

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»

ПАМР.465616.007 ТУ «Программно-аппаратный комплекс ПРОТЕЙ DPI. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Научно-технический центр ПРОТЕЙ»

(ООО «НТЦ ПРОТЕЙ»)

ИНН: 7825483961

Юридический адрес: 192102, г. Санкт-Петербург, вн. тер. г. Муниципальный округ Волковское, наб. Реки Волковки, д. 7 литера А, помещ. 17Н, оф. 310

Изготовитель

Общество с ограниченной ответственностью  «Научно-технический  центр

ПРОТЕЙ».(ООО «НТЦ ПРОТЕЙ»)

ИНН: 7825483961

Юридический адрес: 192102, г. Санкт-Петербург, вн. тер. г. Муниципальный округ Волковское, наб. Реки Волковки, д. 7 литера А, помещ. 17Н, оф. 310

Адрес места осуществления деятельности: 194044, г. Санкт-Петербург, Большой Сампсониевский пр-кт, д. 60, лит. А

Испытательный центр

Общество с ограниченной ответственностью «НТЦ СОТСБИ»

(ООО «НТЦ СОТСБИ»)

Адрес: 191028, Россия, г. Санкт-Петербург, ул. Пестеля, д. 7, литер А, помещ. 14Н офис А

Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217

Web-сайт: http://www.sotsbi.ru

E-mail: info@sotsbi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312112

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

ОТ «__   » апреля   2026 Г. №   ⁸_³

Лист № 1 Регистрационный № 98408-26                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Склад»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Склад» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), счетчик активной и реактивной электрической энергии (счетчик), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным комплексом (ПК) «Энергосфера», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выхода счетчика при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 6 коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов, передача информации на АРМ.

Дополнительно сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ), в том числе в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ.

Передача информации от сервера или АРМ в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Регламент предоставления результатов измерений и состояний объектов измерений» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчика, часы сервера и УCВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УCВ осуществляется не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УCВ более ±1 с.

Сравнение показаний часов счетчика с часами сервера осуществляется не реже 1 раза в сутки. Корректировка часов счетчика производится при расхождении с часами сервера более ±1 с.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Склад» наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 001 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПК «Энергосфера» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПК «Энергосфера» указана в таблице 1.

Таблица 1 - Идентификационные данные ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	КТП-542 10 кВ, РУ- 0,4 кВ, Ввод 0,4 кВ	ТТЕ-60 Кл. т. 0,5S 600/5 Рег. № 73808-19 Фазы: А; В; С	-	ФОБОС 3T 230 В 5(10)А IQORLM-A Кл. т. 0,5S/0,5 Рег. № 66754-17	УСВ-3 Рег. № 64242-16	Сервер ООО «РН-Энерго»	Актив ная Реактив ная	1,0 1,9	3,3 4,6
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ времени UTC(SU)					в рабочих условиях относительно шкалы				±5 с

Примечания:

• 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3 Погрешность в рабочих условиях указана для силы тока 2 % от 1ном; cos ф = 0,8инд.

• 4 Допускается замена ТТ и счетчика на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	1
Нормальные условия: параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, °С	от -45 до +40
температура окружающей среды в месте расположения счетчика, °С	от 0 до +40
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчика:
среднее время наработки на отказ, ч, не менее	280000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчика:
тридцатиминутный профиль нагрузки, сут, не менее	90
при отключении питания, лет, не менее	30
для сервера: хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчика: параметрирования; пропадания напряжения; коррекции времени в счетчике.

• -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчике и сервере; пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчика электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчика электрической энергии; сервера.

Возможность коррекции времени в: счетчике электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока измерительные	ТТЕ-60	3
Счетчики электрической энергии статические трехфазные	ФОБОС 3	1
Устройства синхронизации времени	УСВ-3	1
Сервер	Сервер ООО «РН-Энерго»	1
Методика поверки	—
Формуляр	ЭНПР.411711.247.ФО

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Склад»», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Общество с ограниченной ответственностью «Склад»

(ООО «Склад»)

ИНН 3525482656

Юридический адрес: 160024, Вологодская обл., г. Вологда, ул. Северная, д. 27, помещ. 20

Телефон: (8172) 20-20-11

Web-сайт: www.sklad-vologda.ru

E-mail: info@sklad-vologda.ru

Изготовитель

Общество с ограниченной ответственностью «Склад»

(ООО «Склад»)

ИНН 3525482656

Адрес: 160024, Вологодская обл., г. Вологда, ул. Северная, д. 27, помещ. 20

Телефон: (8172) 20-20-11

Web-сайт: www.sklad-vologda.ru

E-mail: info@sklad-vologda.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ³⁰ »   ____ 2026 г. №    ⁸³³

Лист № 1 Регистрационный № 98409-26                                        Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры PANAM

Назначение средства измерений

Датчики температуры PANAM (далее по тексту - датчики) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы датчиков.

Описание средства измерений

Принцип работы датчиков основан на зависимости выходного электрического сигнала первичного чувствительного элемента датчика (далее по тексту - ЧЭ) от температуры.

Конструктивно датчики выполнены в виде сменной или несменной измерительной вставки (внутри которой расположен один или два ЧЭ), соединенной с клеммной головкой или защитным корпусом (при наличии), и защитной арматуры с различными видами технологических соединений и монтажных элементов. Датчики могут комплектоваться встраиваемыми измерительными преобразователями (далее по тексту - ИП). ИП устанавливается непосредственно в клеммную головку или в защитный корпус самого датчика или же может быть установлен в отдельно вынесенном корпусе и соединен с зондом датчика при помощи кабеля. ИП преобразовывает выходной сигнал ЧЭ в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА (в том числе, с наложенным на него частотно-модулированным сигналом протокола HART). ИП выполнен в цилиндрическом пластиковом корпусе, на котором расположены клеммы для подключения первичного ЧЭ и клеммы для вывода выходного сигнала и питания. Клеммная головка или защитный корпус могут быть выполнены из алюминиевого сплава или нержавеющей стали.

В качестве ЧЭ используются термопреобразователи сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователи термоэлектрические (ТП) с НСХ по ГОСТ Р 8.585-2001. Схема внутренних соединений внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.

Датчики изготавливаются следующих моделей: PTT-301, PTT-302, PTT-303, PTS-501, PTS-502,  PTS-503,  PTS-504,  PTS-505, которые имеют исполнения, различающиеся

по типу используемого ЧЭ, по метрологическим и техническим характеристикам, а также по конструкции.

Защитный корпус моделей PPT-301 может быть снабжен отвинчивающейся крышкой с ЖК-дисплеем (или без него).

Датчики моделей PTT-301, PTS-502, PTS-503, PTS-504, PTS-505 могут иметь взрывозащищенное исполнение и могут применяться во взрывоопасных зонах в соответствии с указанными на них маркировками взрывозащиты.

Монтаж датчиков на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.

Структуры условного обозначения исполнений датчиков приведены на рисунках 1 - 7. Расшифровки структур условного обозначения приведены в таблицах 1 -7.

PTT	- 301 -      -      -      -      -      -      -      -        -        -        -        -
1	2     3    4    5    6    7    8    9    10     11     12     13     14

Рисунок 1 - Структура условного обозначения модели PTT 301

Таблица 1 - Расшифровка структуры условного обозначения модели PTT 301

Позиция	Описание позиции	Код	Описание кода
1	Обозначение типа	PTT	Датчик температуры
2	Описание модели	301	Двухканальный датчик температуры с унифицированным выходным сигналом постоянного тока от 4 до 20 мА + HART)
3	Исполнение корпуса	AL	Алюминиевый корпус с дисплеем
		S6	Корпус из нержавеющей стали с дисплеем
4	Тип НСХ ЧЭ датчика	01	Преобразователь термоэлектрический с НСХ типа «В»
		02	Преобразователь термоэлектрический с НСХ типа «Е»
		03	Преобразователь термоэлектрический с НСХ типа «J»
		04	Преобразователь термоэлектрический с НСХ типа «К»
		05	Преобразователь термоэлектрический с НСХ типа «N»
		06	Преобразователь термоэлектрический с НСХ типа «R»
		07	Преобразователь термоэлектрический с НСХ типа «S»
		08	Преобразователь термоэлектрический с НСХ типа «Т»
		09	Термопреобразователь сопротивления с НСХ типа «100М»
		10	Термопреобразователь сопротивления с НСХ типа «100Н»
		11	Термопреобразователь сопротивления с НСХ типа «Pt 100»
		12	Термопреобразователь сопротивления с НСХ типа «Pt200»
		13	Термопреобразователь сопротивления с НСХ типа «Pt500»
		14	Термопреобразователь сопротивления с НСХ типа «Pt1000»

Позиция	Описание позиции	Код	Описание кода
5	Диапазон измерений температуры	Х to Y °С	Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры
6	Аварийный сигнал	Н	Высокий уровень
		L	Низкий уровень
7	Тип присоединения к процессу	1	M20x1,5
		2	1/2” NPT-F
8	Вид сертификации	1	Сертификат SIL
		2	Сертификат ТР ТС 012 Exia
		3	Сертификат ТР ТС 012 Exd
		4	Сертификат IP67
9	Дополнительные принадлежности	0	Не требуются
		1	Маркировочная табличка из нерж. стали
		2	Монтажная скоба для крепления из оцинкованной стали
		3	Монтажная скоба для крепления из нержавеющей стали
		4	Защитная гильза
		RXX	Длина кабеля для выносного сенсора, м
10	Измерительная вставка	1	Выносная
		2	Непосредственного монтажа
11	Исполнение рабочего спая/ схема подключения	0	Незаземлённый рабочий спай ТП
		1	Заземлённый рабочий спай ТП
		2	Схема     соединения     внутренних проводников ТС с ЧЭ: 2-х проводная
		3	Схема     соединения     внутренних проводников ТС с ЧЭ: 3-х проводная
		4	Схема     соединения     внутренних проводников ТС с ЧЭ: 4-х проводная
12	Конструктивное исполнение измерительной вставки	1	С удлинительной шейкой
		2	Без удлинительной шейки
		3	С   подпружиненным   сенсором   с удлинительной шейкой 120 мм
		4	С   подпружиненным   сенсором   без удлинительной шейки
13	Длина измерительной вставки, мм	SXX	Длина измерительной вставки
14	Тип резьбы штуцера	8G	G1/2
		8N	У2 NPT
		12G	G3/4
		М20	M20x1,5

PTT - - - - - - - - - -

1 2 3 4 5 6 7 8 9 10 11

Рисунок 2 - Структура условного обозначения моделей PTT 302 и PTT 303

Таблица 2 - Расшифровка структуры условного обозначения моделей PTT 302 и PTT 303

Позиция	Описание позиции	Код	Описание кода
1	Обозначение типа	PTT	Датчик температуры
2	Описание модели	302	Интеллектуальный датчик температуры с ЧЭ в виде термопреобразователя сопротивления
		303	Датчик температуры с ЧЭ в виде термопреобразователя сопротивления
3	Исполнение корпуса	S6	Корпус из нержавеющей стали
4	Тип разъема	01	DIN EN175301-803 (IP 65)
		02	М12х1 (IP 67)
5	Длина монтажной части зонда	SХХХ	Длина монтажной части зонда, мм
6	Длина удлинительной шейки	00	отсутствует
		01	120 мм
		02	250 мм
7	Диаметр монтажной части зонда	4	4 мм
		6	6 мм
		8	8 мм
8	Тип резьбы штуцера	8GM	G1/2
		8NM	У2 NPT
		М20	M20x1,5
9	Диапазон измерений температуры	01	от 0 °С до 50 °С (только для РТТ-303)
		02	от 0 °С до 100°С
		03	от -50 °С до 50 °С (только для РТТ-303)
		04	от -50 °С до 100 °С (только для РТТ-303)
		05	от -50°С до 150°С (только для PTT-302)
		06	от 25 °С до 75 °С (только для РТТ-303)
		07	от 50 °С до 100 °С (только для РТТ-303)
		08	по спец. заказу (только для РТТ-302)
10	Аварийный сигнал	Н	Высокий уровень
		L	Низкий уровень (только для модели РТТ-302)
11	Измерительная вставка	01	Сьёмная (только для модели РТТ-303)
		02	Несьёмная

PTS - 501 - - - - - -

1 2 3 4 5 6 7 8

Рисунок 3 - Структура условного обозначения модели PTS 501

Таблица 3 - Расшифровка структуры условного обозначения модели PTS 501

Позиция	Описание позиции	Код	Описание кода
1	Обозначение типа	PTS	Датчик с ЧЭ в виде термопреобразователя сопротивления
2	Описание модели	501	Датчик с ЧЭ с НСХ типа «Pt100»
3	Тип разъема	01	DIN EN175301-803 (IP 65)
		02	М12х1 (IP 67)
4	Длина монтажной части	SXXX	Длина монтажной части, мм
5	Диаметр монтажной части	4	4 мм
		6	6 мм
		8	8 мм
6	Тип резьбы штуцера	8GM	G1/2
		8NM	1/2” NPT
		М20	M20x1,5
7	Тип ЧЭ	01	ЧЭ с НСХ типа «Pt 100»
8	Схема соединения внутренних проводников	01	2-х проводная
		02	3-х проводная
		03	2 ЧЭ с 2-х проводной схемой соединения внутренних проводников

PTS - 502 -     -     -     -     -     -     -     -       -       -

1         2     3    4    5    6    7    8    9     10     11     12

Рисунок 4 - Структура условного обозначения модели PTS 502

Таблица 4 - Расшифровка структуры условного обозначения модели PTS 502

Позиция	Описание позиции	Код	Описание кода
1	Обозначение типа	PTS	Датчик температуры
2	Описание модели	502	Датчик температуры с ЧЭ в виде ТС с НСХ типа «Pt100» или ТП с НСХ типа «К» или «J»
3	Конструкция головки и корпуса	01	Головка из алюминия 042x28 мм
		02	Головка из нержавеющей стали 054x40 мм
		03	Головка из алюминия 048x36 мм
4	Конструктивное исполнение измерительной вставки	А	Без удлинительной шейки, 09 мм
		В	С удлинительной шейкой 145 мм, 09 мм
		С	С фланцем и удлинительной шейкой 145 мм, 011 мм
		D	Без соединительной головки, 015 мм
		E	С пружинной фиксацией без удлинительной шейки, 06 мм
		F	С пружинной фиксацией, удлинительная шейка 145 мм, 06 мм

Позиция	Описание позиции	Код	Описание кода
5	Вид сертификации	0	Не требуется
		1	Сертификат ТР ТС Ex i
		2	Сертификат ТР ТС Exd
6	Тип ЧЭ	01	ТС с НСХ типа «Pt 100»
		02	Два ТС с НСХ типа «Pt 100»
		03	ТП с НСХ типа «К»
		04	Два ТП с НСХ типа «К»
		05	ТП с НСХ типа «J»
		06	Два ТП с НСХ типа «J»
		07	ТП с НСХ типа «Е»
		08	Два ТП с НСХ типа «Е»
7	Описание ЧЭ	В2	ТС класс допуска «В» 2-х проводная схема
		А2	ТС класс допуска «А» 3-х проводная схема
		А4	ТС класс допуска «А» 4-х проводная схема
		01	ТП класс допуска 1, незаземленный рабочий спай
		02	ТП класс допуска 2, незаземленный рабочий спай
		03	ТП класс допуска 1, заземленный рабочий спай
		04	ТП класс допуска 2, заземленный рабочий спай
8	Тип резьбы штуцера	8GM	G1/2
		8NM	У2 NPT
		М20	M20x1,5
		М18	M18x1,5
9	Длина монтажной части	SХХХ	Длина монтажной части, мм
10	Конструктивное особенности	0	Без ИП
		1	Датчик под установку ИП
		2	ИП для установки в головку для ЧЭ Pt100 (PTT-402-06)
		3	ИП для установки в головку для ЧЭ Pt100 (PTT-402-08)
		4	ИП для установки в головку для ЧЭ Pt100, c сертификатом ТР ТС 012 (PTT-402-07)
		5	Универсальный ИП для установки в головку (PTT-402-09)
		6	SMART ИП для установки в головку (PTT-402-04)
		7	SMART ИП для установки в головку, c сертификатом ТР ТС 012 (PTT-402-05)
		8	SMART ИП для установки в головку c сертификатом SIL2 (PTT-402-04-1)
		9	SMART ИП для установки в головку, c сертификатом Ex и SIL2 (PTT-402-05-1)
11	Аварийный сигнал	Н	Высокий уровень
		L	Низкий уровень

Позиция	Описание позиции	Код	Описание кода
12	Диапазон измерений температуры	Х to Y °С	Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры

PTS	- 503 -      -      -      -      -      -      -      -        -        -
1	2     3    4    5    6    7    8    9    10    11     12

Рисунок 5 - Структура условного обозначения модели PTS 503

Таблица 5 - Расшифровка структуры условного обозначения модели PTS 503

Позиция	Описание позиции	Код	Описание кода
1	Обозначение типа	PTS	Датчик температуры
2	Описание модели	503	Датчик температуры с ЧЭ в виде ПТ
3	Конструктивное исполнение датчика	01	Датчик с ТП 022х2
		02	Датчик с ТП 022х2 + SiC/CrC
		03	Датчик с ТП 022х4
		04	Датчик с ТП 015 х 010 в C799
		05	Датчик с ТП 022 х 015 в C799/610
		06	Датчик с термопарой 032 х 024 в С799
4	Вид сертификации	1	Нет сертификатов
		2	Сертификат ТР ТС 012
5	Диаметр монтажной части	22	22 мм
6	Тип ТП	01	ТП с НСХ типа «К»
		02	Два ТП с НСХ типа «К»
		03	ТП с НСХ типа «J»
		04	Два ТП с НСХ типа «J»
7	Класс допуска	1	1
		2	2
8	Резьбовое присоединение к процессу	0	Без зажима
		1	С зажимом UC2-22
		2	C зажимом UC1-22
9	Длина монтажной части	SXXX	Длина монтажной части, мм
10	Конструктивное особенности	0	Без ИП
		1	Датчик под установку ИП
		2	Универсальный ИП для установки в головку датчика (PTT-402-09)
		3	SMART ИП для установки в головку датчика (PTT-402-04)
		4	SMART ИП для установки в головку, c сертификатом ТР ТС 012 (PTT-402-04)
11	Аварийный сигнал	Н	Высокий уровень
		L	Низкий уровень
12	Диапазон измерений температуры	Х to Y °С	Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры

PTS	- 504 -      -      -      -      -      -      -      -        -        -
1	2    3    4    5    6    7    8    9    10    11     12

Рисунок 6 - Структура условного обозначения модели PTS 504

Таблица 6 - Расшифровка структуры условного обозначения модели PTS 504

Позиция	Описание позиции	Код	Описание кода
1	Обозначение типа	PTS	Датчик температуры
2	Описание модели	504	Датчик температуры без защитной арматуры
3	Диаметр монтажной части	3	3 мм
		6	6 мм
		8	8 мм
4	Вид сертификации	1	Нет сертификатов
		2	Сертификат ТР ТС 012
5	Тип ЧЭ	01	ТП с НСХ типа «К»
		02	Два ТП с НСХ типа «К»
		03	ТП с НСХ типа «J»
		04	Два ТП с НСХ типа «J»
		05	ТС с НСХ типа «Pt 100»
		06	Два ТС с НСХ типа «Pt 100»
6	Класс допуска	01	1 для ТП
		02	2 для ТП
		2В	Класс «В» для ТС с 2-х проводной схемой подключения
		3А	Класс «А» для ТС с 3-х проводной схемой подключения
		4А	Класс «А» для ТС с 4-х проводной схемой подключения
7	Длина монтажной части	SХХХ	Длина монтажной части, мм
8	Вид присоединения к процессу	0	Без регулируемого резьбового присоединения
		1	Зажим с резьбой G1/2
		2	Зажим с резьбой Ц NPT
		3	Зажим с резьбой G1/4
9	Конструктивное исполнение проводов или защитной головки	1	Датчик с проводами 20 мм
		2	Датчик с силиконовым кабелем и длиной по заказу
		3	Датчик с разъемом ТП типа W
		4	Датчик с головкой MA
		5	Датчик с головкой NA
		6	Датчик с головкой КО

Позиция	Описание позиции	Код	Описание кода
10	Конструктивное особенности	0	Без ИП
		1	Датчик под установку ИП
		2	ИП для установки в головку для ЧЭ Pt100 (PTT-402-06)
		3	ИП для установки в головку для ЧЭ Pt100 c сертификатом ATEX (PTT-402-06)
		4	Универсальный ИП для установки в головку (PTT-402-09)
		5	SMART ИП для установки в головку (PTT-402-04)
		6	SMART ИП для установки в головку, c сертификатом Ex (PTT-402-05)
		7	SMART ИП для установки в головку c сертификатом SIL2 (PTT-402-04-1)
		8	SMART ИП для установки в головку, c сертификатом Ex и SIL2 (PTT-402-05-1)
11	Аварийный сигнал	Н	Высокий уровень
		L	Низкий уровень
12	Диапазон измерений температуры	Х to Y °С	Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры

PTS - 505 - - - - - - -

1 2 3 4 5 6 7 8 9

Рисунок 7 - Структура условного обозначения модели PTS 505

Таблица 7 - Расшифровка структуры условного обозначения модели PTS 505

Позиция	Описание позиции	Код	Описание кода
1	Обозначение типа	PTS	Датчик температуры
2	Описание модели	505	Датчик температуры в виде измерительной вставки
3	Тип вставки	2	Тип 2 (ТС с НСХ типа «Pt 100» или ТП с НСХ типа «J» или «К»)
		4	Тип 4 (ТП с НСХ типа «В» или «К» или «S»)
		5	Тип 5 (ТП с НСХ типа «К»)
4	Диаметр монтажной части	0	Для типов ЧЭ 4 и 5
		3	3 мм
		4,5	4,5 мм
		6	6 мм
		8	8 мм
5	Длина монтажной части	SXXX	Длина монтажной части, мм

Позиция	Описание позиции	Код	Описание кода
6	Тип ЧЭ	01	ТП с НСХ типа «К»
		02	Два ТП с НСХ типа «К»
		03	ТП с НСХ типа «J»
		04	Два ТП с НСХ типа «J»
		05	ТП с НСХ типа «S»
		06	Два ТП с НСХ типа «S»
		07	ТП с НСХ типа «В»
		08	Два ТП с НСХ типа «В»
		09	ТС с НСХ типа «Pt 100»
		10	Два ТС с НСХ типа «Pt 100»
7	Класс допуска	1	Класс «А» для ТС
		2	Класс «АА» для ТС
		3	Класс «В» для ТС
		4	1 для ТП
		5	2 для ТП
8	Схема соединения внутренних проводников	0	Для ТП
		2	2-х проводная
		3	3-х проводная
		4	4-х проводная
9	Тип спая ТП	N	Не указан
		O	O
		P	P
		Z	Z

Общий вид датчиков температуры PANAM с указанием места нанесения заводского номера представлен на рисунке 8.

Пломбирование датчиков не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр и английских букв, наносится методом гравировки на металлическую маркировочную табличку, прикрепленную к защитной головке датчика, и/или на металлический шильдик, прикрепленный к корпусу датчика и/или к разъему (адаптеру) и/или на наклейку (или этикетку). Конструкция датчиков не предусматривает нанесение знака поверки на средство измерений. Цветовая гамма защитной головки может отличаться от приведенной на рисунке 8.

Рисунок 8 - Общий вид датчиков с указанием мест нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) у датчиков без встроенного ИП - отсутствует.

Программное обеспечение датчиков с ИП (только для ИП с интерфейсом HART) состоит из встроенного ПО, устанавливаемого в энергонезависимую память при изготовлении, и выполняющего функции преобразования измеренной температуры в цифровой выходной сигнал для передачи данных по стандартному протоколу HART. Встроенное ПО недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий». Идентификационные данные встроенного программного обеспечения недоступны.

Метрологические и технические характеристики

Метрологические и технические характеристики датчиков приведены в таблицах 8-16.

Таблица 8 - Метрологические характеристики датчиков модели PTT 301

Условное обозначение НСХ ЧЭ датчика (1)	Диапазон измерений температуры (2), °С	Минимальный интервал измерений (3), °С	Пределы допускаемой основной погрешности измерений температуры (в зависимости от типа выходного сигнала) (5)
			HART, абсолютная, °С	4-20 мА, приведенная (к интервалу измерений) (4), %
Pt100 (а=0,00385 °С-1)	от -196 до +600	10	±(0,2+0,002-|т|)	±0,04
Pt200 (а =0,00385 °С-1)
Pt500 (а =0,00385 °С-1)
Pt1000 (а =0,00385 °С-1)	от -196 до +260
100Н(а=0,00617°С-1)	от -60 до +180
100М(а =0,00428 °С-1)	от -50 до +180
E	от -40 до +900	50	±1,5 (в диапазоне от -40 °С до +375 °С включ.); ±0,004+ (в диапазоне св. +375 °С)	±0,04
K, N	от -40 до +1300
J	от -40 до +900
T	от -40 до +400	50	±0,5 (в диапазоне от -40 °С до +125 °С включ.); ±0,004+ (в диапазоне св. +125 °С)	±0,04
S, R	от 0 до +1600		±1,0 (в диапазоне от 0 °С до +1100 °С включ.); ±1+0,003-(t - 1100) (в диапазоне св. +1100 °С)
B	от +600 до +1800		±0,0025 +

• ⁽¹⁾   Типы НСХ ЧЭ соответствуют по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1);

• ⁽²⁾ Указаны предельные значения. Конкретный диапазон измерений в зависимости от конструктивной модификации указан в паспорте и в маркировке датчика.

• ⁽³⁾ Интервал измерений равен алгебраической разности верхнего и нижнего пределов настроенного диапазона измерений температуры, °С.

• ⁽⁴⁾ Пределы допускаемой погрешности компенсации холодного спая для типов НСХ «К», «N», «Е», «J», «T», «R», «S» равны ±0,5 °С и не входят в указанные значения погрешности.

• ⁽⁵⁾ Погрешность датчиков при снятии показаний с выхода 4-20 мА равна сумме абсолютной погрешности и приведенной (к интервалу измерений).

Примечание - t - значение измеряемой температуры, °С.

Таблица 9 - Метрологические характеристики - пределы допускаемой дополнительной погрешности датчиков температуры PTT 301

Наименование характеристики	Значение
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения температуры окружающей среды от нормальных условий измерений (от +15 до +25 °С включ.) на каждые 10°С, %/10 °С	±0,1
Пределы допускаемой дополнительной приведенной погрешности (от настроенного диапазона измерений), вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В, %/1 В	±0,01

Таблица 10 - Метрологические характеристики датчиков модели PTT 302

Наименование характеристики	Значение
Диапазон измерений температуры, °С(1)’ (2)	от 0 до +100 от -50 до +150
Условное обозначение номинальной статической характеристики преобразования (НСХ) ЧЭ по ГОСТ 6651-2009	Pt100 (а=0,00385 °С-1)
Пределы допускаемой основной абсолютной погрешности, °С	± (0,40+0,002Чф
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения температуры окружающей среды от нормальных условий измерений (от +15°С до +25 °С включ.) на каждые 10°С, %/10 °С	±0,1
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В, %/1 В	±0,01

Наименование характеристики

Значение

(1) - По специальному заказу допускается изготовление датчиков, имеющих другие диапазоны измерений, не указанные в таблице, но в пределах диапазона от минус 50 °С до плюс 150 °С, с минимальным интервалом измерений (разница верхнего и нижнего пределов измерений) не менее 30 °С. (2) - Конкретный диапазон измерений температуры приведен в паспорте на датчик; Примечание - t - значение измеряемой температуры, °С.

Таблица 11 - Метрологические характеристики датчиков модели PTT 303

Наименование характеристики	Значение
Диапазон измерений температуры, °С(1)' (2)	от 0 до +100 от -50 до +50 от +25 до +75 от +50 до +100 от 0 до +50 от -50 до +100
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009	Pt100 (а=0,00385 °С-1)
Пределы допускаемой основной приведенной погрешности, % (к диапазону измерений)	±1,0 (3)
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения температуры окружающей среды от нормальных условий измерений (от +15 °С до +25 °С включ.) на каждые 10°С, %/10 °С	±0,1
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В, %/1 В	±0,01
(1) - Конкретный диапазон измерений температуры приведен в паспорте на датчик; (2) - По специальному заказу допускается изготовление датчиков, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов измерений) не менее 25 °С. (3) - для диапазонов измерений с интервалом (разность верхнего и нижнего пределов диапазона) - не менее 25 °С

Таблица 12 - Метрологические характеристики датчиков модели PTS 501

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -40 до +100
Условное обозначение номинальной статической характеристики преобразования ЧЭ (НСХ) по ГОСТ 6651-2009	Pt100 (а=0,00385 °С-1)
Номинальное значение сопротивления датчика при 0 °С (Ro), Ом	100
Класс допуска ЧЭ датчика по ГОСТ 6651-2009	В
Допуск ЧЭ по ГОСТ 6651-2009, оС	±(0,30 + 0,005^ф(1)

Наименование характеристики	Значение
(1) - Пределы допускаемой основной погрешности датчиков с ИП ( Л , °С) вычисляются по формуле Л = ±у/ (ЛИП )2 + (Лтс )2       Л тс           ЧЭ °С л                        й         й v И       ТС , где      - допуск ЧЭ, °С, Лип - предел допускаемой основной приведенной погрешности ИП, приведенный в ОТ на ИП. Примечание - t - значение измеряемой температуры, °С.

Таблица 13 - Метрологические характеристики датчиков моделей PTS 502, PTS 503, PTS 504

Наименование характеристики	Значение
Диапазон измерений температуры для датчика с	от -30 до +300
ЧЭ в виде ТС(1) , ОС	от -50 до +500
Условное обозначение номинальной статической	Pt100 (а=0,00385 °С-1)
характеристики преобразования датчика с ЧЭ в виде ТС с НСХ по ГОСТ 6651-2009(2)
Номинальное значение сопротивления датчика при 0 °С (Ro), Ом	100
Класс допуска ЧЭ в виде ТС датчика по ГОСТ 6651-2009	А, В
Допуск датчика с ЧЭ в виде ТС по ГОСТ 6651 2009(1), (2), (3) , оС:
- для тонкопленочных ЧЭ
- класс А	±(0,15 + 0,002-|t|) (от -30 ОС до +300 ОС);
- класс В	±(0,30 + 0,005^ Т) (от -50 °С до +500 °С)
- для проволочных ЧЭ
- класс А	t(0,15 + 0,002-|т|) (от -50 °С до +450 °С);
- класс В	±(0,30 + 0,005^ Т) (от -50 °С до +500 °С)
Диапазон измерений температуры и пределы допускаемых отклонений ТЭДС от НСХ для датчика с ЧЭ в виде ТП(1), (2), (4), ОС - с НСХ типа «J»
- 1 класс допуска	± 1,5 (от -40 °С до +375 °С включ.) ± 0,004 -\t\ (св. +375 °С до +700 °С)
- 2 класс допуска	± 2,5 (от -40 °С до +333 °С включ.) ± 0,0075 •|Т| (св. +333 °С до +750 °С)
- с НСХ типа «K»	± 1,5 (от -40 °С до +375 °С включ.)
- 1 класс допуска	± 0,004 •|Т| (св. +375 °С до +1000 °С)
- 2 класс допуска	± 2,5 (от -40 °С до +333 °С включ.) ± 0,0075 -\t\ (св. +333 °С до +1200 °С)

Наименование характеристики

Значение

(1) - конкретный диапазон измерений температуры и класс допуска приведены в паспорте на датчик; (2) - типы НСХ ЧЭ соответствуют по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно. (3) - Пределы допускаемой основной погрешности датчиков с ЧЭ в виде ТС с ИП ( Л, °С) вычисляются по формуле Л = ±у/ (ЛИП) + (ЛТС)      Л тс          ЧЭ °С л                       й        й v И       Т , где      - допуск ЧЭ, °С, Лип - предел допускаемой основной приведенной погрешности ИП, приведенный в ОТ на ИП. (4) - Пределы допускаемой основной погрешности датчиков с ЧЭ в виде ТП (л , °С) в комплекте с ИП вычисляются по формуле: Л ~ —у/ (ЛИП + ЛКОМП) + (ЛТП ) где лТП - отклонение датчика с ЧЭ в виде ТП от НСХ (в температурном эквиваленте), °С; л ИП - предел допускаемой основной погрешности ИП, приведенный в ОТ на ИП; л КОМП - погрешность схемы компенсации ИП, °С. Примечание - t - значение измеряемой температуры, °С

Таблица 14 - Метрологические характеристики датчиков моделей PTS 505

Наименование характеристики	Значение
Диапазон измерений температуры для датчика с ЧЭ в виде ТС(1) в зависимости от типа ЧЭ, °С - тонкопленочный - проволочный	от -50 до +500 от -196 до +500
Условное обозначение номинальной статической характеристики преобразования датчика с ЧЭ в виде ТС с НСХ по ГОСТ 6651-2009(2)	Pt100 (а=0,00385 °С-1)
Номинальное значение сопротивления датчика при 0 °С (Ro), Ом	100
Класс допуска ЧЭ в виде ТС датчика по ГОСТ 6651-2009	АА, А, В
Допуск датчика с ЧЭ в виде ТС по ГОСТ 66512009(1), (3), оС: - для тонкопленочных ЧЭ - класс АА (1/3 В) - класс А - класс В - для проволочных ЧЭ - класс АА (1/3 В) - класс А - класс В	±(0,1 + 0,0017-|ф(2) (от 0 °С до +150 °С); —(0,15 + 0,002-|?|) (от -30 °С до +300 °С); ±(0,30 + 0,005^ Щ) (от -50 °С до +500 °С) ±(0,1 + 0,0017-|т|) (от -50 °С до +250 °С); ±(0,15 + 0,002-|т|) (от -50 °С до +450 °с); ±(0,30 + 0,005^ Щ) (от -50 °С до +500 °С)

Наименование характеристики	Значение
Диапазон измерений температуры и пределы допускаемых отклонений ТЭДС от НСХ для датчика с ЧЭ в виде ТП(1)’ (4), °С - с НСХ типа «J» - 1 класс допуска - 2 класс допуска - с НСХ типа «K» - 1 класс допуска - 2 класс допуска - с НСХ типа «S» - 1 класс допуска - 2 класс допуска - с НСХ типа «В» - 2 класс допуска	— 1,5 (от -40 °С до +375 °С включ.) — 0,004 -|т| (св. +375 °С до +550°С) — 2,5 (от -40 °С до +333 °С включ.) — 0,0075 -\t\ (св. +333 °С до +550 °С) — 1,5 (от -40 °С до +375 °С включ.) — 0,004 •|Т| (св. +375 °С до +1000 °С) — 2,5 (от -40 °С до +333 °С включ.) — 0,0075 •|Т| (св. +333 °С до +1150 °С) — 1,0 (от 0 °С до +1100 °С включ.) — 1,0+0,003 •(Т -1100) (св. +1100 °С до +1600 °С) — 1,5 (от 0 °С до +600 °С включ.) — 0,0025 •|Т| (св. +600 °С до +1600 °С) — 0,0025 •|Т| (от +600 °С до +1800 °С)
(1) - конкретный диапазон измерений температуры и класс допуска приведены в паспорте на датчик; (2) - типы НСХ ЧЭ соответствуют по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно. (3) - Пределы допускаемой основной погрешности датчиков с ЧЭ в виде ТС с ИП. (А, °С) вычисляются по формуле Д_ — /(Д )2 + (Д )2       Д ’ ИП     тс , где ТС - допуск ЧЭ, °С, Д ип - предел допускаемой основной приведенной погрешности ИП, приведенный в ОТ на ИП. (4) - Пределы допускаемой основной погрешности датчиков с ЧЭ в виде ТП ( Д , °С) в комплекте с ИП вычисляются по формуле: Д _ —у/(ДИП + ДКОМП ) + (ДТП ) где ДтП - отклонение датчика с ЧЭ в виде ТП от НСХ (в температурном эквиваленте), °С; Д ИП - предел допускаемой основной погрешности ИП, приведенный в ОТ на ИП; Д КОМП - погрешность схемы компенсации ИП, °С. Примечание - t - значение измеряемой температуры, °С

аблица 15 - Технические характеристики датчиков

Наименование характеристики	Значение
Диаметр измерительной вставки (зонда), мм	от 3 до 18
Длина измерительной вставки (зонда)(1, 2), мм	от 50 до 1000
Длина удлинительной шейки, мм, не более	145
Масса, кг, не более	5,0

Наименование характеристики	Значение
Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее - для датчиков с ЧЭ в виде ТС - для датчиков с ЧЭ в виде ТП	100 500
Тип выходного сигнала (в зависимости от модели для датчиков с ИП)	от 4 до 20 мА, от 4 до 20 мА/HART
Напряжение питания постоянного тока (для датчиков с ИП), В	от 12 до 28
Нормальные условия эксплуатации (для датчиков с ИП): - температура окружающей среды, °С	от +15 до +25
Рабочие условия эксплуатации: - диапазон температур окружающего воздуха датчиков в зависимости от конструктивного исполнения, °С: - общепромышленное исполнение - с защитной головкой без дисплея - с защитной головкой с дисплеем - без защитной головки - исполнение Ex - модель PTT 301 - модели PTS-501, PTS-502, PTS-503, PTS-504, PTS-505	от -40 до +85 от -40 до +80 от -60 до +75 от -40 до +80 от -50 до +80 от -40 до +75
Маркировка взрывозащиты: - модель PTT-301 версии Exi - модель PTT-301 версии Exd c выносной измерительной вставкой - модель PTT-301 версии Exd c измерительной вставкой непосредственного монтажа - модели PTS-502, PTS-503, PTS-504, PTS-505	0/1 Ex ia [ia Ga] IIC T6.. ,T4 Gb X Ex ia III C T115°C Da X PO Ex ia I Ma X (в корпусе из нерж. стали) 1 Ex db [ia Ga] T6 Gb X Ex tb [ia Da] IIIC T85°C Db X PB Ex db [ia Ma] I Mb X (в корпусе из нерж. стали) 1 Ex db T6.T4 Gb X Ex tb IIIC T85°C.T135°C Db X PB Ex db I Mb X (в корпусе из нерж. стали) 0/1 Ex ia IIC T6.T1 X Ex ia IIIC T75°C Da X PO Ex ia Ma X (в корпусе из нерж. стали)
Степень защиты оболочки по ГОСТ 14254-2015	IP65, IP66, IP67
(1) - Но не менее десяти диаметров для датчиков с ч Для датчиков с ЧЭ в виде ТП с верхним предело до +1200 °С включ.: не менее 150 мм; Для датчиков с ЧЭ в виде ТП с верхним пределом не менее 250 мм; (2) - более по специальному заказу.	Э в виде ТП; м диапазона измерений св.+700 °С диапазона измерений св.+1200 °С:

аблица 16 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа (в зависимости от типа ЧЭ), ч, не менее - для датчиков с ЧЭ в виде ТС	150 000
- для датчиков с ЧЭ в виде ТП c НСХ типов «К», «N», «J», «Е», «Т» - в рабочем диапазоне до +300 °С;	100 000
- в рабочем диапазоне свыше +300 °С до +800 °С;	60 000
- для датчиков с ЧЭ в виде ТП c НСХ типов «R», «S», «В»	20 000
Средний срок службы (в зависимости от типа ЧЭ), лет, не менее: - для датчиков с ЧЭ в виде ТС	15
- для датчиков с ЧЭ в виде ТП c НСХ типов «К», «N», «J», «Е», «Т»	10
- для датчиков с ЧЭ в виде ТП c НСХ типов «R», «S», «В»	2

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 17 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик температуры	PANAM	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Эксплуатация датчиков» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. №147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия

Стандарт предприятия «PANAM ENGINEERS LTD.», Индия

Правообладатель

«PANAM ENGINEERS LTD.», Индия

Адрес: 203, Jaisingh Business Center, Parsiwada, Sahar Road, Andheri (East), Mumbai-400099, India

Телефон/факс: +91 (22) 2831 5555/ 2831 5574

E-mail: sales@panam.in

Web-сайт: www.panam.in

Изготовитель

«PANAM ENGINEERS LTD.», Индия

Адрес: 203, Jaisingh Business Center, Parsiwada, Sahar Road, Andheri (East), Mumbai-400099, India

Адрес места осуществления деятельности: Survey No. 192, NH-8 At & Post - Piludra, Taluka Prantij, Dist: Sabarkantha, Gujarat, 383120, India

Телефон/факс: +91 (22) 2831 5555/ 2831 5574

E-mail: sales@panam.in

Web-сайт: www.panam.in

Испытательный центр Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

ОТ «__   » апреля   2026 Г. №   ⁸_³

Лист № 1 Регистрационный № 98410-26                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи угловых перемещений ЛИР-158А-3-Н-090000-05-ПИ-5-2,0-

b(dB9)

Назначение средства измерений

Преобразователи угловых перемещений ЛИР-158А-3-Н-090000-05-ПИ-5-2,0-В(ПВ9) (далее - преобразователи) предназначены для измерений угловых перемещений валов различных устройств и механизмов.

Описание средства измерений

Принцип действия преобразователей основан на эффекте периодической модуляции потока оптического излучения двумя установленными с зазором растровыми шкалами, одна из которых перемещается, а вторая неподвижна, и последующего оптико-электронного преобразования модулированного излучения в электрические сигналы как периодические функции перемещения подвижной шкалы.

Преобразователи состоят из последовательно установленных и оптически сопряженных осветителя, измерительной шкалы, выполненной в виде кольцевой дорожки радиальных штрихов, индикаторной шкалы, выполненной в виде нескольких групп радиальных штрихов, и фотоприемников, установленных в свою очередь за группами штрихов индикаторной шкалы. При этом измерительная шкала жестко закреплена на роторе шпиндельного узла, а осветитель, индикаторная шкала и фотоприемники жестко закреплены на статоре шпиндельного узла.

Фотоприемники подключены к электронной плате, установленной на статоре.

Указанные элементы преобразователя размещены под цилиндрической крышкой, образующей корпус преобразователя и закрепленной на статоре шпиндельного узла.

Статор шпиндельного узла имеет присоединительный фланец круглой или квадратной формы с центрирующим пояском цилиндрической формы. Ротор шпиндельного узла имеет выходной присоединительный вал (далее - вал).

Вариант соединения преобразователя с контролируемым объектом: фланец преобразователя жестко соединяется со статором объекта, вал преобразователя соединяется с ротором объекта с помощью муфты ротора.

Для визуализации и последующей обработки применяется устройство цифрой индикации ЛИР-510, осуществляющее счет импульсов, поступающих от преобразователя.

К данному типу средств измерений относятся преобразователи со следующими заводскими номерами 24.370632, 24.370633, 24.370634, 24.370635, 24.370636.

Заводской номер наносится на расположенную на корпусе, маркировочную наклейку методом лазерной гравировки. Формат - цифровой код, состоящий из арабских цифр (первые две цифры соответствуют последним двум цифрам года выпуска).

Общий вид преобразователей представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2. Пломбирование преобразователей от несанкционированного доступа не предусмотрено. Внешний вид устройства цифровой индикации представлено на рисунке 3.

Рисунок 1 - Общий вид преобразователей

угловых перемещений ЛИР-158А

Программное обеспечение

Метрологические значимое программное обеспечение устройства цифровой индикации (далее - ПО) устанавливается на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации Р 50.2.077-2014 конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

В соответствии п. 4.5 рекомендации Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений угловых перемещений	от 0° до 360°
Пределы допускаемой абсолютной погрешности измерений угловых перемещений	±15"

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Номинальное число периодов выходных сигналов за один оборот вала	90000
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +5 до +35 <25 от 84 до 106,7
Параметры электрического питания: - напряжение постоянного тока, В - ток потребления, мА	от 4,7 до 5,3 <60
Диаметр вала, мм	6h6
Габаритные размеры преобразователя без кабеля (длинахширинахвысота), мм, не более	52x57x79
Масса преобразователя, (без кабеля) кг, не более	0,23
Габаритные размеры устройства цифровой индикации ЛИР-510 (длинахширинахвысота), мм, не более	220x70x101

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь угловых перемещений	ЛИР-158А-3-Н-090000-05-ПИ-5-2,0-ВфВ9)	1 шт.
Устройство цифрой индикации ЛИР-510		1 шт.
Паспорт	ЛИР-158.000ПС	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Установка преобразователя на изделие потребителя» документа ЛИР-158.000ПС.

Нормативные документы, устанавливающие требования к средству измерений

ВЕРУ.401264.026ТУ (ЛИР-158.000ТУ) Преобразователи угловых перемещений

ЛИР-158. Технические условия

Правообладатель

Открытое акционерное общество «Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством»

(ОАО «СКБ ИС»)

ИНН 7804144076

Юридический адрес: 195009, г. Санкт-Петербург, пр-кт Кондратьевский, д. 2, лит. А

Телефон: +7 (812) 334-17-72

Факс: +7 (812) 540-29-33

E-mail: lir@skbis.ru

Web-сайт: https://skbis.ru

Изготовитель

Открытое акционерное общество «Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством»

(ОАО «СКБ ИС»)

ИНН 7804144076

Адрес: 195009, г. Санкт-Петербург, пр-кт Кондратьевский, д. 2, лит. А

Телефон: +7 (812) 334-17-72

Факс: +7 (812) 540-29-33

E-mail: lir@skbis.ru

Web-сайт: https://skbis.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «30   » апреля    2026 Г. № 833

Регистрационный № 98411-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда

ЭСО-02

Назначение средства измерений

Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда ЭСО-02 (далее - электроды) предназначены для воспроизведения опорного потенциала для потенциометрических измерений.

Электроды являются рабочими эталонами 2-го разряда согласно Государственной поверочной схеме для средств измерений показателя рН активности ионов водорода в водных растворах в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 09 февраля 2022 г. № 324.

Описание средства измерений

Потенциал электрода определяется электрохимической системой:

Ag | AgCl | насыщенный раствор KCl.

На границе раздела фаз данной системы происходит самопроизвольное перераспределение заряженных частиц, в результате чего возникает потенциал, который используется как опорный в потенциометрических измерениях.

Конструктивно электрод изготавливается в стеклянном цилиндрическом корпусе с присоединяемым к нему посредством силиконовой трубки электролитическим ключом.

Электрод заполняется через отверстие насыщенным при температуре плюс 20 °С водным раствором хлорида калия (KCl), который поступает через фильтр в камеру с потенциалообразующим полуэлементом (серебро в контакте с хлоридом серебра).

Внешний вид электрода с указанием места нанесения идентификационных данных (обозначение типа СИ и заводской номер в цифровом формате) приведен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Внешний вид электрода сравнения хлорсеребряного насыщенного образцового 2-го разряда ЭСО-02

Заводской номер наносится на корпус электрода методом полиграфии.

Нанесение знака поверки на электрод не предусмотрено.

Ограничение доступа к местам настройки (регулировки) электрода не предусмотрено.

Дата выпуска электрода вносится в руководство по эксплуатации электрода - п. 11 ГРБА 418422.021РЭ «Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-02. Руководство по эксплуатации».

Метрологические и технические характеристики

Метрологические и технические характеристики электродов приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики электродов

Наименование характеристики	Значение
Потенциал электрода относительно нормального водородного электрода при температуре (плюс 20,0±0,5) °С, мВ	от +199,5 до +204,5
Электрическое сопротивление электрода при температуре (20±5) °С, кОм, не более	10
Нестабильность потенциала электрода за 8 часов работы, мВ, не более	±0,5

Таблица 2 - Основные технические характеристики электродов

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
- диаметр	12
- длина	165
Масса, кг, не более	0,035
Диапазон рабочих температур, °С	от +15 до +35
Температурный коэффициент потенциала электрода, мВ/°С	от -0,2 до 0

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации электрода типографским способом.

Комплектность средства измерений

Таблица 3 - Комплект поставки электрода

Наименование	Обозначение	Количество
Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда	ЭСО-02	1 шт.
Трубка силиконовая 07х1,5	ТУ 9398-003-00152106-2003	60 см
Электролитический ключ	ГРБА.5.129.005	3 шт.
Упаковка	ГРБА.305641.020	1 шт.
«Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-02. Руководство по эксплуатации»	ГРБА 418422.021РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в документе ГРБА 418422.021РЭ «Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-02. Руководство по эксплуатации»: п. 4 «Подготовка к работе», п. 5 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 17792-72 «Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда»

ТУ 26.51.53.190-001-89650280-2023 «Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда ЭСО-02. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Измерительная техника»

(ООО «Измерительная техника»)

ИНН 7722667131

Юридический адрес: 105082, Российская Федерация, г. Москва, ул. Бакунинская, д. 58, стр. 1, этаж 1, помещ. II, ком. 2

Телефон: +7 (495) 232 49 74

Веб-сайт: www.izmteh.ru

E-mail: izmteh@izmteh.ru

Изготовитель

Общество с ограниченной ответственностью «Измерительная техника»

(ООО «Измерительная техника»)

ИНН 7722667131

Адрес: 105082, Российская Федерация, г. Москва, ул. Бакунинская, д. 58, стр. 1, этаж 1, помещ. II, ком. 2

Телефон: +7 (495) 232 49 74

Веб-сайт: www.izmteh.ru

E-mail: izmteh@izmteh.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Уникальный номер записи в реестре аккредитованных лиц 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «____»   апреля   2026 Г. №_____ 3

Лист № 1 Регистрационный № 98412-26                                        Всего листов 21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы промышленные многопараметрические IQ

Назначение средства измерений

Анализаторы промышленные многопараметрические IQ (далее - анализаторы) предназначены для измерений состава и свойств природных, питьевых, промышленных и сточных вод по следующим показателям: рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), мутности, температуры, массовой концентрации взвешенных веществ, растворенного кислорода, свободного и общего остаточного хлора, калия, хлоридов, аммония, нитратов, нитритов, фосфатов, фосфора фосфатов, химического потребления кислорода (ХПК), общего органического углерода (ООУ) и цветности.

Описание средства измерений

Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков и зависящих от величины измеряемых показателей, с последующим расчетом с помощью встроенного программного обеспечения значений, характеризующих состав или свойства контролируемой водной среды. Измерительные датчики генерируют аналитический сигнал при непосредственном контакте с измеряемой средой, либо используют физико-химические методы обработки отобранной аликвоты.

Конструктивно анализаторы состоят из блока управления и регистрации (контроллера) и подключаемых к нему измерительных датчиков. Блок управления и регистрации (контроллер) может поставляться как в отдельном корпусе для работы с датчиками, так и со встроенными измерительными ячейками и датчиками.

Измерительные датчики могут быть погружного или врезного исполнения. Корпус измерительных датчиков выполнен из пластика, стекла или нержавеющей стали в зависимости от модификации. На измерительных датчиках отсутствуют кнопки управления и дисплей.

Корпус блока управления и регистрации (контроллера) изготавливается из пластика, окрашивается в цвета в соответствии с технической документацией производителя. В составе блока управления и регистрации (контроллера) могут использоваться модули расширения для подключения дополнительных датчиков, систем пробоподготовки, отбора проб, переключения потоков и коммуникации с внешними системами диспетчеризации и автоматизации.

Анализаторы выпускаются в 42 исполнениях, отличающихся количеством подключаемых датчиков, интерфейсами передачи данных, типами выходов, типами электропитания. Особенности конструкции анализаторов в различном исполнении приведены в таблице 1.

Таблица 1 - Исполнение анализаторов

Исполнение	Описание	Количество подключаемых датчиков
DIQ/S 281-CR2	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, двумя реле и двумя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	1
DIQ/S 281-CR2/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, двумя реле и двумя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	1
DIQ/S 281-MOD	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, двумя реле и цифровым протоколом Modbus RTU RS485	1
DIQ/S 281- MOD/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, двумя реле и цифровым протоколом Modbus RTU RS485	1
DIQ/S 281-HART	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, двумя реле и цифровым протоколом HART	1
DIQ/S 281- HART/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, двумя реле и цифровым протоколом HART	1
DIQ/S 282-CR3	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, тремя реле и тремя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 2
DIQ/S 282-CR3-E	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, web-интерфейсом, тремя реле и тремя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 2
DIQ/S 282-EF	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, web-интерфейсом, тремя реле и цифровыми протоколами Profinet, ModbusTCP IP, Ethernet IP	до 2
DIQ/S 282-CR3/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, тремя реле и тремя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 2
DIQ/S 282-CR3- E/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, web-интерфейсом, тремя реле и тремя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 2
DIQ/S 282-EF/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, web-интерфейсом, тремя реле и цифровыми протоколами Profinet, ModbusTCP IP, Ethernet IP	до 2

Исполнение	Описание	Количество подключаемых датчиков
DIQ/S 282-PR	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, тремя реле и цифровым протоколом Profibus DP	до 2
DIQ/S 282-PR/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, тремя реле и цифровым протоколом Profibus DP	до 2
DIQ/S 282-MOD	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, тремя реле и цифровым протоколом Modbus RTU	до 2
DIQ/S 282- MOD/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, тремя реле и цифровым протоколом Modbus RTU	до 2
DIQ/S 282-HART	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, тремя реле и цифровым протоколом HART	до 2
DIQ/S 282- HART/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, тремя реле и цифровым протоколом HART	до 2
DIQ/S 284-CR6	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, шестью реле и шестью аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 4
DIQ/S 284-CR6-E	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, web-интерфейсом, шестью реле и шестью аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 4
DIQ/S 284-EF	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, web-интерфейсом, тремя реле и цифровыми протоколами Profinet, ModbusTCP IP, Ethernet IP	до 4
DIQ/S 284-CR6/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, тремя реле и тремя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 4
DIQ/S 284-CR6- E/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, web-интерфейсом, тремя реле и тремя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 4
DIQ/S 284-EF/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, web-интерфейсом, тремя реле и цифровыми протоколами Profinet, ModbusTCP IP, Ethernet IP	до 4
DIQ/S 284-PR	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, тремя реле и цифровым протоколом Profibus DP	до 4

Исполнение	Описание	Количество подключаемых датчиков
DIQ/S 284-PR/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, тремя реле и цифровым протоколом Profibus DP	до 4
DIQ/S 284-HART	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, тремя реле и цифровым протоколом HART	до 4
DIQ/S 284-HART /24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, тремя реле и цифровым протоколом HART	до 4
DIQ/S 284-CR3	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, тремя реле и тремя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 4
DIQ/S 284-CR3-E	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 230 В, web-интерфейсом, тремя реле и тремя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 4
DIQ/S 284-CR3/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, тремя реле и тремя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 4
DIQ/S 284-CR3- E/24V	Блок управления и регистрации (контроллер) со встроенным дисплеем, блоком питания 24 В, web-интерфейсом, тремя реле и тремя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 4
MIQ/TC 2020 3G	Блок управления и регистрации (контроллер)	до 20
MIQ/TC 2020 3G- CR3	Блок управления и регистрации (контроллер) в комплекте с блоком питания 230 В и тремя реле и тремя аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 20
MIQ/TC 2020 3G-C6	Блок управления и регистрации (контроллер) в комплекте с блоком питания 230 В и шестью аналоговыми выходами от 0 до 20 мА и от 4 до 20 мА	до 20
MIQ/TC 2020 3G-EF	Блок управления и регистрации (контроллер) в комплекте с блоком питания 230 В и цифровыми протоколами Profinet, ModbusTCP IP, Ethernet IP	до 20
MIQ/MC3	Блок управления и регистрации (контроллер) с подключением через встроенный сервер и цифровые протоколы Ethernet/IP, Modbus TCP, PROFINET	до 20
MIQ/MC3-MOD	Блок управления и регистрации (контроллер) с подключением через встроенный сервер и цифровые протоколы Ethernet/IP, Modbus TCP, PROFINET, Modbus RTU RS485	до 20
MIQ/MC3-PR	Блок управления и регистрации (контроллер) с подключением через встроенный сервер и цифровые протоколы Ethernet/IP, Modbus TCP, PROFINET, Profibus DP	до 20

Исполнение	Описание	Количество подключаемых датчиков
Turb Plus 20201)	Блок управления и регистрации (контроллер) со встроенным датчиком мутности с источником белого света	0
Turb Plus 21201)	Блок управления и регистрации (контроллер) со встроенным датчиком мутности с источником инфракрасного света	0
Chlorine 3017M1)	Блок управления и регистрации (контроллер) со встроенным датчиком активного хлора	0
1) Серия специализированных блоков управления и регистрации (контроллеров) со встроенными измерительными ячейками и датчиками.

Описание датчиков, подключаемых к блоку управления и регистрации (контроллеру), приведено в таблице 2.

Таблица 2 - Описание датчиков, подключаемых к блоку управления и регистрации (контроллеру)

Серия датчиков	Наименование датчиков	Описание	Назначение и/или особенности
SensoLyt IQ	SensoLyt 700 IQ	Измерение pH или ОВП, температуры.	Для неагрессивных сред в металлическом или пластиковом корпусе.
	SensoLyt 700 IQ SW	Измерение pH или ОВП, температуры.	Для агрессивных сред.
SensoLyt IDS	Sensolyt 900-P IDS	Измерение pH и температуры.	Стеклянные электроды 120 мм.
	Sensolyt ORP 900-P IDS	Измерение           ОВП, температуры.	Стеклянные электроды 120 мм.
Sentix IDS	Sentix 940 IDS Sentix 940-P IDS	Измерение pH, температуры.	Пластиковые электроды 120 мм с керамической диафрагмой.
	Sentix 945 IDS Sentix 945-P IDS	Измерение pH, температуры.	Стеклянные электроды 120 мм с керамической диафрагмой.
	Sentix 980 IDS Sentix 980-P IDS	Измерение pH, температуры.	Стеклянные электроды 120 мм с платиновой диафрагмой.
TCML	TCML 412 TCML N	Измерение        массовой концентрации       общего остаточного    хлора    и температуры.	Амперометрический датчик с селективной мембраной.
FCML 412	FCML 412-M12-2 FCML 412 N	Измерение массовой концентрации свободного остаточного хлора и температуры.	Амперометрический датчик с селективной мембраной на низкие концентрации.
	FCML 412 M12-20		Амперометрический датчик с селективной мембраной на высокие концентрации.

Серия датчиков	Наименование датчиков	Описание	Назначение и/или особенности
TriOxmatic	TriOxmatic 700 IQ	Измерение        массовой концентрации растворенного кислорода и температуры.	Гальванический датчик.
	TriOxmatic 700 IQ SW	Измерение        массовой концентрации растворенного кислорода и температуры.	Для агрессивных сред в пластиковом корпусе.
	TriOxmatic 701 IQ	Измерение        массовой концентрации растворенного кислорода и температуры.	Быстрое время отклика для динамических процессов.
	TriOxmatic 702 IQ	Измерение        массовой концентрации растворенного кислорода и температуры.	Высокоточный    для низких концентраций.
FDO IQ	FDO 700 IQ	Измерение        массовой концентрации растворенного кислорода и температуры.	Оптический    датчик погружного и врезного исполнения.
	FDO 700 IQ SW	Измерение        массовой концентрации растворенного кислорода и температуры.	Для агрессивных сред в пластиковом корпусе.
	FDO 701 IQ SW	Измерение        массовой концентрации растворенного кислорода и температуры.	Для агрессивных сред в пластиковом корпусе и быстрый отклик.
	FDO 701 IQ	Измерение        массовой концентрации растворенного кислорода и температуры.	Быстрое время отклика для динамичных процессов.
FDO IDS	FDO 925 (-P) IDS	Измерение массовой концентрации растворенного кислорода и/или температуры.	Пластиковый   корпус длиной 150 мм.
Tetracon IQ	Tetracon 700 IQ	Измерение    УЭП    и температуры.	Четырехэлектродный датчик в металлическом корпусе.
	Tetracon 700 IQ SW	Измерение    УЭП    и температуры.	Четырехэлектродный датчик в пластиковом корпусе.
Tetracon IDS	Tetracon 925 IDS	Измерение    УЭП    и температуры.	Четырехэлектродный датчик в пластиковом корпусе длиной 120 мм и встроенным кабелем 1,5 м.
	Tetracon 925-3 IDS	Измерение    УЭП    и температуры.	Четырехэлектродный датчик в пластиковом корпусе длиной 120 мм и встроенным кабелем 3 м.
	Tetracon 925-P IDS	Измерение    УЭП    и температуры.	Четырехэлектродный датчик в пластиковом корпусе длиной 120 мм с    разъемом    для подключения кабеля.

Серия датчиков	Наименование датчиков	Описание	Назначение и/или особенности
VisoTurb	VisoTurb 700 IQ	Измерение мутности и массовой     концентрации взвешенных веществ.	Оптический ИК датчик с      ультразвуковой очисткой оптики.
	VisoTurb 700 IQ SW	Измерение мутности и массовой     концентрации взвешенных веществ.	Для агрессивных сред в пластиковом корпусе.
VisoLid	Visolid 700 IQ	Измерение        массовой концентрации   взвешенных веществ.	Оптический ИК датчик с       ультразвуковой очисткой оптики.
	Visolid 700 IQ SW	Измерение        массовой концентрации   взвешенных веществ.	Для агрессивных сред в пластиковом корпусе.
AmmoLyt	AmmoLyt Plus 700 IQ	Измерение        массовой концентрации     аммоний- ионов и(или) ионов калия (в зависимости             от комплектации)           и температуры.	Ион-селективный метод измерения    аммоний ионов.
NitraLyt	NitraLyt Plus 700 IQ	Измерение        массовой концентрации нитрат-ионов и(или) хлорид-ионов (в зависимости             от комплектации)           и температуры.	Ион-селективный метод измерения      нитрат ионов.
VARiON	VARiON Plus 700 IQ	Измерение        массовой концентрации     аммоний- ионов, нитрат-ионов и(или) ионов калия и(или) хлорид-ионов (в зависимости от комплектации)           и температуры.	Ион-селективный метод измерения    аммоний ионов и нитрат ионов.
AlyzaIQ NH4	Alyza IQ NH4-110	Измерение массовой концентрации аммоний-ионов в низком и высоком диапазоне.	Колориметрический индофенольный метод, 1 канал измерения.
	Alyza IQ NH4-111	Измерение массовой концентрации аммоний-ионов в низком и высоком диапазоне.	Колориметрический индофенольный метод, 1 канал измерения, встроенный      насос пробы.
	Alyza IQ NH4-112	Измерение массовой концентрации аммоний-ионов в низком и высоком диапазоне.	Колориметрический индофенольный метод, 2 канала измерения, встроенный      насос пробы.

Серия датчиков	Наименование датчиков	Описание	Назначение и/или особенности
AlyzaIQ PO4	Alyza IQ PO4-110	Измерение        массовой концентрации фосфат-ионов и фосфора фосфатов в низком диапазоне.	Колориметрический молибдатный    метод (желтый),   1   канал измерения.
	Alyza IQ PO4-111	Измерение        массовой концентрации фосфат-ионов и фосфора фосфатов в низком диапазоне.	Колориметрический молибдатный    метод (желтый),   1   канал измерения, встроенный насос пробы.
	Alyza IQ PO4-112	Измерение        массовой концентрации фосфат-ионов и фосфора фосфатов в низком диапазоне.	Колориметрический молибдатный    метод (желтый), 2 канала измерения, встроенный насос пробы.
	Alyza IQ PO4-120	Измерение        массовой концентрации фосфат-ионов и фосфора фосфатов в высоком диапазоне.	Колориметрический молибдатный    метод (желтый),   1   канал измерения.
	Alyza IQ PO4-121	Измерение        массовой концентрации фосфат-ионов и фосфора фосфатов в высоком диапазоне.	Колориметрический молибдатный    метод (желтый),   1   канал измерения, встроенный насос пробы.
	Alyza IQ PO4-122	Измерение        массовой концентрации фосфат-ионов и фосфора фосфатов в высоком диапазоне.	Колориметрический молибдатный    метод (желтый), 2 канала измерения, встроенный насос пробы.
UV NOx	UV 701 IQ NOx	Оптический   двухволновой УФ датчик для измерений массовой     концентрации нитрат-ионов с компенсацией мутности.	Для          высоких концентраций.
	UV 705 IQ NOx	Оптический   двухволновой УФ датчик для измерений массовой     концентрации нитрат-ионов с компенсацией мутности.	Для           низких концентраций.

Серия датчиков	Наименование датчиков	Описание	Назначение и/или особенности
NitraVis	NitraVis 701 IQ	Оптический   спектральный УФ датчик для измерений массовой     концентрации нитрат-ионов с компенсацией мутности.	Для          высоких концентраций.
	NitraVis 701 IQ NI	Оптический   спектральный УФ датчик для измерений массовой     концентрации нитрат-ионов и нитрит-ионов с компенсацией мутности.	Для          высоких концентраций.
	NitraVis 701 IQ TS	Оптический   спектральный УФ датчик для измерений массовой     концентрации нитрат-ионов и взвешенных веществ.	Для          высоких концентраций.
	NitraVis 705 IQ	Оптический   спектральный УФ датчик для измерений массовой     концентрации нитрат-ионов              с ультразвуковой    очисткой оптики   и   компенсацией мутности.	Для           низких концентраций.
	NitraVis 705 IQ NI	Оптический   спектральный УФ датчик для измерений массовой     концентрации нитрат-ионов и нитрит-ионов с компенсацией мутности.	Для          высоких концентраций.
	NitraVis 705 IQ TS	Оптический   спектральный УФ датчик для измерений массовой     концентрации нитрат-ионов и взвешенных веществ.	Для           низких концентраций.
UV SAC	UV 701 IQ SAC	Оптический   двухволновой УФ датчик для измерений массовой концентрации ХПК, ООУ   с   компенсацией мутности.	Для          высоких концентраций.
	UV 705 IQ SAC	Оптический   двухволновой УФ датчик для измерений массовой концентрации ХПК, ООУ   с   компенсацией мутности.	Для           низких концентраций.

Серия датчиков	Наименование датчиков	Описание	Назначение и/или особенности
CarboVis	CarboVis 701 IQ	Оптический   спектральный УФ датчик для измерений массовой концентрации ХПК, ООУ   с   компенсацией мутности.	Для          высоких концентраций.
	CarboVis 701 IQ TS	Оптический   спектральный УФ датчик для измерений массовой концентрации ХПК, ООУ и взвешенных веществ.	Для          высоких концентраций.
	CarboVis 705 IQ	Оптический   спектральный УФ датчик для измерений массовой концентрации ХПК, ООУ   с   компенсацией мутности.	Для           низких концентраций.
	CarboVis 705 IQ TS	Оптический   спектральный УФ датчик для измерений массовой концентрации ХПК, ООУ и взвешенных веществ.	Для           низких концентраций.
	CarboVis 705 IQ TS Co	Оптический   спектральный УФ датчик для измерений ХПК, ООУ, взвешенных веществ и цветности.	Для           низких концентраций.
NiCaVis	NiCaVis 705 IQ	Оптический   спектральный УФ датчик для измерений массовой концентрации ХПК, ООУ и нитрат-ионов с компенсацией мутности.	Для           низких концентраций.
	NiCaVis 705 IQ TS	Оптический   спектральный УФ датчик для измерений массовой концентрации ХПК, ООУ, нитрат-ионов и взвешенных веществ.	Для           низких концентраций.
	NiCaVis 701 IQ NI	Оптический   спектральный УФ датчик для измерений массовой концентрации ХПК, ООУ, нитрат-ионов и нитрит-ионов   с   компенсацией мутности.	Для         высоких концентраций.
	NiCaVis 705 IQ NI	Оптический   спектральный УФ датчик для измерений массовой концентрации ХПК, ООУ, нитрат-ионов и нитрит-ионов   с   компенсацией мутности.	Для           низких концентраций.
	NiCaVis 705 IQ TS Co	Оптический   спектральный УФ датчик для измерений массовой концентрации ХПК, ООУ,         нитрат-ионов, взвешенных веществ и цветности.	Для           низких концентраций.

Серия датчиков	Наименование датчиков	Описание	Назначение и/или особенности
	NiCaVis 705 IQ SF	Оптический   спектральный УФ датчик для измерений массовой концентрации ХПК, ООУ и нитрат-ионов с компенсацией мутности.	Для низких концентраций и природной воды.
	NiCaVis 705 IQ NI SF	Оптический   спектральный УФ    датчик    массовой концентрации ХПК, ООУ, нитрат-ионов и нитрит-ионов с компенсацией мутности.	Для низких концентраций и природной воды.
	NiCaVis 705 IQ SF Co	Оптический   спектральный УФ датчик для измерений массовой концентрации ХПК, ООУ, нитрат-ионов и цветности.	Для низких концентраций и природной воды.
ColorVis	ColorVis 705 IQ	Оптический   датчик   для измерений цветности.	Для низких концентраций и природной воды.

Маркировочная этикетка наносится на боковую панель контроллера. Маркировочная этикетка содержит информацию о наименовании исполнения и серийном номере анализатора. Серийный номер анализатора имеет цифровой или буквенно-цифровой формат, наносится методом лазерной печати, либо типографским способом на этикетку при изготовлении.

Каждому датчику присвоен собственный серийный номер, имеющий цифровой или буквенно-цифровой формат. Серийный номер датчика наносится методом лазерной печати, либо типографским способом на клеевую этикетку на корпус датчика, а также приведен в паспорте.

Пример маркировочных этикеток с указанием места нанесения серийного номера приведен на рисунке 1.

Место нанесения серийного номера

Рисунок 1 - Пример маркировочных этикеток

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено. Общий вид контроллеров и датчиков представлен на рисунках 2-3.

Рисунок 3 - Общий вид датчиков

Программное обеспечение

Блоки управления и регистрации (контроллеры) анализаторов оснащены программным обеспечением (далее - ПО), позволяющим осуществлять построение и контроль градуировочной характеристики, проводить контроль процесса измерений, отображать и сохранять результаты измерений. ПО заложено в микропроцессоре и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено. Идентификационные данные ПО приведены в таблице 3. Для анализаторов в исполнении Turb Plus 2020 и Turb Plus 2120 изготовителем не предусмотрена визуализация идентификационных данных ПО.

Таблица 3 - Идентификационные данные ПО

Исполнение анализатора	Идентификационные данные
	Идентификационное наименование ПО	Номер версии ПО	Цифровой идентификатор ПО
DIQ/S 281-CR2 DIQ/S 281-CR2/24V DIQ/S 281-MOD DIQ/S 281-MOD/24V DIQ/S 281-HART DIQ/S 281-HART/24V	-	4.xx1)	-
DIQ/S 282-CR3 DIQ/S 282-CR3-E DIQ/S 282-EF DIQ/S 282-CR3/24V DIQ/S 282-CR3-E/24V DIQ/S 282-EF/24V DIQ/S 282-PR DIQ/S 282-PR/24V DIQ/S 282-MOD DIQ/S 282-MOD/24V DIQ/S 282-HART DIQ/S 282-HART/24V	-	4.xx1)	-
DIQ/S 284-CR6 DIQ/S 284-CR6-E DIQ/S 284-EF DIQ/S 284-CR6/24V DIQ/S 284-CR6-E/24V DIQ/S 284-EF/24V DIQ/S 284-PR DIQ/S 284-PR/24V DIQ/S 284-HART DIQ/S 284-HART /24V DIQ/S 284-CR3 DIQ/S 284-CR3-E DIQ/S 284-CR3/24V DIQ/S 284-CR3-E/24V	-	4.xx1)	-
MIQ/TC 2020 3G MIQ/TC 2020 3G-CR3 MIQ/TC 2020 3G-C6 MIQ/TC 2020 3G-EF	-	4.xx1)	-

Исполнение анализатора	Идентификационные данные
	Идентификационное наименование ПО	Номер версии ПО	Цифровой идентификатор ПО
MIQ/MC3 MIQ/MC3-MOD MIQ/MC3-PR	-	4.xxn	-
Turb Plus 2020 Turb Plus 2120	-	-	-
Chlorine 3017M	-	DZ	-
l( «xx» относится к метрологически незначимой части и может принимать значения от 00 до 99.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблицах 4-11.

Таблица 4 - Метрологические характеристики измерений рН, ОВП

Наименование характеристики	Значение
Диапазон измерений рН, ед. рН, для датчиков: SensoLyt IQ, Sensolyt 900-P IDS, Sentix IDS	от 0,00 до 14,00
Диапазон измерений ОВП, мВ, для датчиков: SensoLyt IQ, Sensolyt ORP 900-P IDS	от -154 до 1300
Пределы допускаемой абсолютной погрешности измерений pH, ед. рН, для датчиков: SensoLyt IQ, Sensolyt 900-P IDS, Sentix IDS	±0,05
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ, для датчиков: SensoLyt IQ, Sensolyt ORP 900-P IDS	±5

Таблица 5 - Метрологические характеристики измерений УЭП

Наименование характеристики	Значение
Диапазон измерений УЭП, См/м, для датчиков: Tetracon IQ Tetracon IDS	от 10-3 до 50 от 10-4 до 100
Пределы допускаемой абсолютной погрешности измерений УЭП, См/м, в поддиапазоне от 10-4 до 10-3 См/м включ.	±540-5
Пределы допускаемой относительной погрешности измерений УЭП, %, в поддиапазоне св. 10-3 См/м	±2

Таблица 6 - Метрологические характеристики измерений мутности и массовой концентрации взвешенных веществ

Наименование характеристики	Значение
Диапазон измерений мутности, ЕМФ, для датчиков VisoTurb	от 0,05 до 4000
Диапазон измерений мутности, ЕМФ, для Turb Plus 2020 и Turb Plus 2120	от 0,02 до 1000
Пределы допускаемой абсолютной погрешности измерений мутности, ЕМФ, для датчиков VisoTurb	±(0,02+0,05^С)*

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерений мутности, ЕМФ, для Turb Plus 2020 и Turb Plus 2120, в поддиапазонах: от 0,02 до 40 ЕМФ включ. св. 40 до 1000 ЕМФ	±(0,01+0,04^С)* ±0,05<*
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3, для датчиков: VisoTurb VisoLid NitraVis 701 IQ TS, CarboVis 701 IQ TS NitraVis 705 IQ TS, CarboVis 705 IQ TS, CarboVis 705 IQ TS Co, NiCaVis 705 IQ TS, NiCaVis 705 IQ TS Co	от 0,5 до 4000 от 0,5 до 10000 от 10 до 4000 от 5 до 900
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3, для датчиков: VisoTurb, VisoLid в поддиапазоне: - от 0,5 до 5,0 мг/дм3, включ. - св. 5,0 мг/дм3 NitraVis 701 IQ TS, NitraVis 705 IQ TS, CarboVis 701 IQ TS, CarboVis 705 IQ TS, CarboVis 705 IQ TS Co, NiCaVis 705 IQ TS, NiCaVis 705 IQ TS Co	±0,5 ±0,1-C* ±(2,5+0,2-С)*
* C - измеренное значение показателя.

Таблица 7 - Метрологические характеристики измерений массовой концентрации растворенного кислорода

Наименование характеристики	Значение
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3, для датчиков: FDO IQ, FDO IDS TriOxmatic 700 IQ, TriOxmatic 700 IQ SW, TriOxmatic 701 IQ TriOxmatic 702 IQ	от 0,4 до 20,0 от 0,4 до 20,0 от 0,1 до 10,00
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм3, для датчиков FDO IQ, FDO IDS	±0,4
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм3, для датчиков TriOxmatic 700 IQ, TriOxmatic 700 IQ SW, TriOxmatic 701 IQ	±0,2
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм3, для датчиков TriOxmatic 702 IQ	±0,1

Таблица 8 - Метрологические характеристики измерений цветности

Наименование характеристики	Значение
Диапазон измерений цветности по ГОСТ 31868-2012, градусы цветности, для датчиков: CarboVis 705 IQ TS Co, NiCaVis 705 IQ TS Co, ColorVis 705 IQ, NiCaVis 705 IQ SF Co	от 15 до 500
Пределы допускаемой абсолютной погрешности измерений цветности по ГОСТ 31868-2012, градусы цветности, для датчиков: CarboVis 705 IQ TS Co, NiCaVis 705 IQ TS Co, ColorVis 705 IQ, NiCaVis 705 IQ SF Co	±(10+0,05^С)*
* C - измеренное значение показателя.

Таблица 9 - Метрологические характеристики измерений массовой концентрации ионов, отдельных веществ

Измеряемый параметр	Датчик	Диапазон измерений массовой концентрации, мг/дм3	Пределы допускаемой абсолютной погрешности измерений массовой концентрации, мг/дм3
Аммоний-ион (NH4)	AmmoLyt	от 1,3 до 1000	±(1+0,1-С)*
	VARiON
	Alyza IQ NH4	низкий MR1: от 0,05 до 6,00	±(0,03+0,04^С)*
		высокий MR2: от 0,15 до 25,00	±(0,06+0,04^С)*
Нитрат-ион (NO3)	NitraLyt	от 4,4 до 1000	±(4+0,1-С)*
	VARiON
	UV 701 IQ NOx	от 5,0 до 500	±(0,5+0,1-С)*
	UV 705 IQ NOx	от 1,0 до 100
	NitraVis 701 IQ NitraVis 701 IQ NI NitraVis 701 IQ TS	от 5,0 до 750
	NitraVis 705 IQ NitraVis 705 IQ NI NitraVis 705 IQ TS	от 1,0 до 250
	NiCaVis 701 IQ NI	от 5,0 до 750
	NiCaVis 705 IQ NiCaVis 705 IQ TS NiCaVis 705 IQ NI NiCaVis 705 IQ TS Co NiCaVis 705 IQ SF NiCaVis 705 IQ NI SF NiCaVis 705 IQ SF Co	от 1,5 до 250
Нитрит-ион (NO2)	NitraVis 701 IQ NI	от 3,0 до 300	±(0,5+0,1-С)*
	NitraVis 705 IQ NI	от 0,6 до 100
	NiCaVis 701 IQ NI	от 3,0 до 300
	NiCaVis 705 IQ NI NiCaVis 705 IQ NI SF	от 0,6 до 100
Хлорид-ион (Cl)	NitraLyt VARiON	от 1 до 1000	±(1+0,1-С)*
Ионы калия (K)	AmmoLyt VARiON	от 1 до 1000
Фосфат-ион (PO4)	Alyza IQ PO4-110 Alyza IQ PO4-111 Alyza IQ PO4-112	от 0,15 до 45,0	±(0,12+0,04^С)*
	Alyza IQ PO4-120 Alyza IQ PO4-121 Alyza IQ PO4-122	от 6,0 до 150	±(3,0+0,04-С)*
Фосфор фосфатов (PO4-P)	Alyza IQ PO4-110 Alyza IQ PO4-111 Alyza IQ PO4-112	от 0,05 до 15,00	±(0,04+0,02^С)*
	Alyza IQ PO4-120 Alyza IQ PO4-121 Alyza IQ PO4-122	от 2,0 до 50,0	±(1,0+0,02-С)*

Измеряемый параметр	Датчик	Диапазон измерений массовой концентрации, мг/дм3	Пределы допускаемой абсолютной погрешности измерений массовой концентрации, мг/дм3
Остаточный активный хлор (свободный и общий)	FCML 412-M12-2 TCML 412 TCML N FCML 412 N	от 0,05 до 2,00	±(0,03+0,1-С)*
	FCML 412 M12-20	от 0,1 до 20,0	±(0,05+0,1-С)*
	Chlorine 3017M	от 0,05 до 5,00	±(0,03+0,1-0*
ХПК	UV 701 IQ SAC CarboVis 701 IQ CarboVis 701 IQ TS	от 100,0 до 10000	±0,1-С*
	UV 705 IQ SAC CarboVis 705 IQ CarboVis 705 IQ TS CarboVis 705 IQ TS Co	от 5,0 до 800
	NiCaVis 701 IQ NI	от 100,0 до 10000
	NiCaVis 705 IQ NiCaVis 705 IQ TS NiCaVis 705 IQ NI NiCaVis 705 IQ TS Co NiCaVis 705 IQ SF NiCaVis 705 IQ NI SF NiCaVis 705 IQ SF Co	от 5,0 до 800
ООУ	UV 701 IQ SAC CarboVis 701 IQ CarboVis 701 IQ TS	от 60,0 до 6250	±0,1-С*
	UV 705 IQ SAC CarboVis 705 IQ CarboVis 705 IQ TS CarboVis 705 IQ TS Co	от 4,0 до 500
	NiCaVis 701 IQ NI	от 60,0 до 6250
	NiCaVis 705 IQ NiCaVis 705 IQ TS NiCaVis 705 IQ NI NiCaVis 705 IQ TS Co NiCaVis 705 IQ SF NiCaVis 705 IQ NI SF NiCaVis 705 IQ SF Co	от 4,0 до 500
* C - измеренное значение показателя.

Таблица 10 - Метрологические характеристики измерений температуры

Наименование характеристики	Значение
Диапазон измерений температуры, °С, для датчиков: SensoLyt IQ, SensoLyt IDS, Sentix IDS, Tetracon IQ AmmoLyt, NitraLyt, VARiON FCML 412, TCML FDO IQ, FDO IDS, TriOxmatic, Tetracon IDS	от 0 до +60 от 0 до +40 от 0 до +45 от 0 до +50
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5

Таблица 11 - Основные технические характеристики

Наименование характеристики	Значение для исполнения анализатора
	DIQ/S 281-CR2, DIQ/S 281-CR2/24V, DIQ/S 281-MOD, DIQ/S 281-MOD/24V, DIQ/S 281-HART, DIQ/S 281-HART/24V, DIQ/S 282-CR3, DIQ/S 282-CR3-E, DIQ/S 282-EF, DIQ/S 282-CR3/24V, DIQ/S 282-CR3-E/24V, DIQ/S 282-EF/24V, DIQ/S 282-PR, DIQ/S 282-PR/24V, DIQ/S 282-MOD, DIQ/S 282- MOD/24V, DIQ/S 282-HART, DIQ/S 282-HART/24V, DIQ/S 284-CR6, DIQ/S 284-CR6-E, DIQ/S 284-EF, DIQ/S 284-CR6/24V, DIQ/S 284-CR6-E/24V, DIQ/S 284-EF/24V, DIQ/S 284-PR, DIQ/S 284-PR/24V, DIQ/S 284-HART, DIQ/S 284-HART /24V, DIQ/S 284- CR3, DIQ/S 284-CR3-E, DIQ/S 284-CR3/24V, DIQ/S 284-CR3-E/24V	MIQ/TC 2020 3G, MIQ/TC 2020 3G-CR3, MIQ/TC 2020 3G-C6, MIQ/TC 2020 3G-EF	MIQ/MC3, MIQ/MC3- MOD, MIQ/MC3- PR	Turb Plus 2020, Turb Plus 2120	Chlorine 3017M
Габаритные размеры, мм, не более - длина - высота - ширина	144 144 125	210 170 40	144 144 53	220 350 200	375 450 205
Масса, кг, не более	1,2	1	1,2	1,8	8
Параметры электропитания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц	24 ± 10 % от 100 до 240 от 50 до 60			от 100 до 240 от 50 до 60	от 115 до 240 от 50 до 60
Потребляемая мощность, ВА, не более	8	18	18	80	70
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более	от -20 до +55 90			от +1 до +50 95	от +5 до +55 90

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом либо наклейкой.

Комплектность средства измерений

Таблица 12 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор промышленный многопараметрический IQ	-	1 шт.
Датчики (по дополнительному заказу)	-	-
Сменные части (по дополнительному заказу)	-	-
Монтажные комплекты (по дополнительному заказу)	-	-
Фильтрующая система (по дополнительному заказу)	-	-
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в:

• - разделе 6 «Эксплуатация анализатора» документа «Анализаторы промышленные многопараметрические IQ. Chlorine 3017M. Руководство по эксплуатации»;

• - разделе 4 «Эксплуатация» документов «Анализаторы промышленные многопараметрические IQ. DIQ/S 281-CR2, DIQ/S 281-CR2/24V, DIQ/S 281-MOD, DIQ/S 281-MOD/24V, DIQ/S 281-HART, DIQ/S 281-HART/24V, DIQ/S 282-CR3, DIQ/S 282-CR3-E, DIQ/S 282-EF, DIQ/S 282-CR3/24V, DIQ/S 282-CR3-E/24V, DIQ/S 282-EF/24V, DIQ/S 282-PR, DIQ/S 282-PR/24V, DIQ/S 282-MOD, DIQ/S 282-MOD/24V, DIQ/S 282-HART, DIQ/S 282-HART/24V, DIQ/S 284-CR6, DIQ/S 284-CR6-E, DIQ/S 284-EF, DIQ/S 284-CR6/24V, DIQ/S 284-CR6-E/24V, DIQ/S 284-EF/24V, DIQ/S 284-PR, DIQ/S 284-PR/24V, DIQ/S 284-HART, DIQ/S 284-HART /24V, DIQ/S 284-CR3, DIQ/S 284-CR3-E, DIQ/S 284-CR3/24V, DIQ/S 284-CR3-E/24V. Руководство по эксплуатации» и «Анализаторы промышленные многопараметрические IQ. MIQ/TC 2020 3G, MIQ/TC 2020 3G-CR3, MIQ/TC 2020 3G-C6, MIQ/TC 2020 3G-EF, MIQ/MC3, MIQ/MC3-MOD, MIQ/MC3-PR. Руководство по эксплуатации»

• - разделе 3 «Эксплуатация анализатора» документа «Анализаторы промышленные многопараметрические IQ. Turb Plus 2020, Turb Plus 2120. Руководство по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»

Приказ Росстандарта от 09.02.2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»

Приказ Росстандарта от 29.01.2026 года № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»

Приказ Росстандарта от 27.03.2025 г. № 609 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»

Приказ Росстандарта от 25.07.2023 г. № 1505 «Об утверждении государственной поверочной схемы для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»

Техническая документация Xylem Analytics Germany Sales GmbH & Со. KG, Германия

Правообладатель

Xylem Analytics Germany Sales GmbH & Со. KG, Германия

Адрес: Dr.-Karl-Slevogt-StrBe 1 D-82362 Weilheim, Germany

Изготовитель

Xylem Analytics Germany Sales GmbH & Со. KG, Германия

Адрес: Dr.-Karl-Slevogt-StrBe 1 D-82362 Weilheim, Germany

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «_о___» апреля 2026 Г. №   833

Лист № 1

Регистрационный № 98413-26                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления и температуры Transcontrol

Назначение средства измерений

Преобразователи давления и температуры Transcontrol, далее - преобразователи, предназначены для измерений и непрерывного преобразования (в цифровой выходной сигнал) абсолютного давления и температуры среды контактным способом при полном погружении в нефтяных, газоконденсатных и других скважинах, в том числе при долговременном мониторинге параметров в процессе нефте- и газодобычи, в составе информационно-измерительных систем.

Описание средства измерений

Конструктивно преобразователи имеют неразборную конструкцию и выполнены в виде цилиндрического корпуса, внутри которого расположены первичные преобразователи давления и температуры и микропроцессор, осуществляющий преобразование, обработку и передачу измерительной информации через цифровое кодирование на внешнюю установку сбора данных (портативный компьютер или вторичный преобразователь визуального контроля) при помощи электрического кабеля.

Принцип действия преобразователей при измерении давления основан на пьезоэлектрическом эффекте зависимости резонансной частоты чувствительного элемента от изменения его размера при воздействии давления.

Измерение температуры основывается на измерении частоты кварцевого резонатора, изменяющейся в зависимости от температуры.

К данному типу средства измерений относятся две модификации преобразователей TDG010, TDG011, различающиеся техническими характеристиками.

Общий вид преобразователей представлен на рисунке 1.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной гравировки на корпус преобразователя в виде цифрового кода, представлен на рисунке 1.

На корпусе преобразователя изготовитель указывает диапазон измерений во внесистемных единицах измерений PSI.

Пломбирование преобразователей не предусмотрено.

Рисунок 1 - Общий вид преобразователей модификации TDG010 (снизу) и TDG011 (сверху) и место нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей состоит из встроенного и внешнего ПО. Метрологически значимым является только встроенное ПО.

Встроенное ПО выполняет обработку и преобразование измерительной информации, а также осуществляет коммуникацию между преобразователем и внешней установкой сбора данных. Встроенное ПО устанавливается на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Внешнее ПО не является метрологически значимым и представляет собой технологическую программу визуализации измеренных параметров, передаваемых с преобразователей по интерфейсному протоколу связи через цифровое кодирование.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
	встроенное	внешнее
Идентификационное наименование ПО	SB022B30	TLE052
Номер версии (идентификационный номер) ПО	-	не ниже 23.09.25Rb

Лист № 3 Всего листов 4 Метрологические и технические характеристики средства измерений

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений абсолютного давления , МПа	от 1,4 до 103,4
Пределы допускаемой приведенной к ВПИ погрешности измерений абсолютного давления, %	±0,1
Диапазон измерений температуры, °С	от +25 до +175
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5
* - в зависимости от заказа, фактическое значение лежит внутри указанного диапазона и приведено в паспорте

Таблица 3 -Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	18
Условия эксплуатации: - температура окружающей среды, °С	от +25 до +175
- относительная влажность, %	100
Масса, кг, не более: - модификация TDG010	2,5
- модификация TDG011	2,7
Габаритные размеры (ШхДхВ), мм, не более: - модификация TDG010	60х590х25
- модификация TDG011	60х720х25

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	30
Средняя наработка на отказ, ч	9,499406

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

аблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество шт./экз.
Преобразователь давления и температуры	TranscontroP	1
Руководство по эксплуатации	ПД 1ТС010/0П РЭ	12)
Паспорт	(ЗД или ГД) TlXidlx 11С1'	1
Примечания: 1) - модификация в зависимости от заказа; 2) - допускается прилагать 1 экз. на партию изделий, поставляемых в один адрес. Допускается поставка на электронном носителе.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Введение» руководства по эксплуатации ПД_TDG010/011_РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - 140⁷ Па (часть 2)

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»

Стандарт предприятия «Преобразователи давления и температуры Transcontrol»

Правообладатель

Transcontrol Commerce and Industry of Electronic Products Ltda, Федеративная Республика Бразилия

Адрес: Rua Ourique 415 - Penha Circular - CEP 21011-130 Rio de Janeiro - RJ - BRAZIL

Телефон: (+55) 21 3976-9929; (+55) 21 2564-6371

Web-сайт: vendas@transcontrol.com.br

Изготовитель

Transcontrol Commerce and Industry of Electronic Products Ltda, Федеративная Республика Бразилия

Адрес: Rua Ourique 415 - Penha Circular - CEP 21011-130 Rio de Janeiro - RJ - BRAZIL

Телефон: (+55) 21 3976-9929; (+55) 21 2564-6371

Web-сайт: vendas@transcontrol.com.br

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, Россия, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ³⁰ »   апреля   2026 Г. №    ^{83 3}

Лист № 1 Регистрационный № 98414-26                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры радарные бесконтактные PiloTREK

Назначение средства измерений

Уровнемеры радарные бесконтактные PiloTREK (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.

Описание средства измерений

Принцип действия уровнемеров основан на излучении антенной непрерывного частотно-модулированного сигнала, который, отражаясь от поверхности измеряемой среды, принимается антенной уровнемера с временной задержкой. Электронный модуль рассчитывает расстояние до отражающей поверхности по сдвигу частоты, пропорциональному времени прохождения расстояния отраженного сигнала и преобразует его в значение уровня.

Используя разность частот излучаемого и принимаемого сигналов, вычисляется значение уровня измеряемой среды.

Конструктивно уровнемеры состоят из корпуса с крышкой, выполненных из пластика, алюминия или нержавеющей стали, внутри которого расположена электроника, в нижней части корпуса расположена антенна.

Уровнемеры выпускаются в двух исполнениях: для взрывозащищенного исполнения на корпус уровнемера наносится маркировка взрывозащиты, для общепромышленного исполнения маркировка не наносится. Уровнемеры выпускаются в пяти модификациях: PiloTREK WP, PiloTREK WE, PiloTREK WG, PiloTREK WH, PiloTREK WJ, отличающихся конструктивным и температурным исполнением, модификации PiloTREK WG и PiloTREK WJ имеют дисплей.

Код конструктивного исполнения уровнемеров:

PiloTREK WX1X2-2X3X4-X5 X6

где переменные*: X1 - модификация (буквенное обозначение); X2 - материал антенны и корпуса (буквенное обозначение), X3 - диапазон измерений (цифровое обозначение), X4 - технологическое соединение (цифровое или буквенное обозначение), X5 - выходной сигнал (цифровое или буквенное обозначение), X6 - исполнение взрывозащиты, указывается при наличии (буквенное обозначение).

* - состоящие из арабских цифр и букв латинского алфавита.

Расшифровка кода конструктивного исполнения приведена в эксплуатационных документах.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом печати на маркировочную табличку, наносимую на корпус уровнемеров. Место нанесения заводского номера представлено на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Общий вид уровнемеров модификация PiloTREK WP:

а) тип присоединения «1" BSP / 1" BSP»; б) тип присоединения «Щ" BSP / 1" BSP»; в) тип присоединения «Щ" BSP / 1" BSP», материал антенны PVDF;

г) с параболической антенной; д) с рупорной антенной;

е) с рупорной антенной и фланцевым соединением

Рисунок 5 - Общий вид уровнемеров модификация PiloTREK WH с рупорной антенной

Рисунок 6 - Общий вид уровнемеров модификация PiloTREK WJ: а) с стержневой антенной; б) с стержневой антенной исполнение из нержавеющей стали

Программное обеспечение

Уровнемеры имеют встроенное микропрограммное обеспечение (далее - ПО), которое устанавливается на заводе-изготовителе во время производственного цикла в защищенную от записи энергонезависимую память микропроцессора и реализовано аппаратно, и является метрологически значимым. ПО устанавливается только изготовителем с использованием специальных программно-аппаратных средств.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.

Автономное ПО «EView2», доступное для скачивания на сайте производителя, устанавливается на персональный компьютер, не является метрологически значимым и предназначено для визуализации результатов измерений, калибровки и сброса до заводских настроек.

Идентификационные данные автономного и встроенного ПО приведены в таблицах 1-2.

Таблица 1 - Идентификационные данные автономного программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	EView2
Номер версии (идентификационный номер) ПО, не ниже	2.1.0.000
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Таблица 2 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	1.ХХ
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-
Примечание - «Х» принимает значения от 0 до 9, является метрологически незначимой частью ПО.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений уровня1), 2), 3), м	от 0,5 до 30 от 0,5 до 20 от 0,5 до 10
Пределы допускаемой абсолютной погрешности измерений уровня в зависимости от диапазона измерений, мм2): - от 0,5 до 30 м - от 0,5 до 20 м - от 0,5 до 10 м	±2, ±3,5 ±2, ±3,5 ±4
Пределы допускаемой приведенной к верхнему пределу измерений погрешности преобразования значения уровня в выходной сигнал постоянного тока, %4)	±0,015
” Фактическое значение указывается в коде конструктивного исполнения уровнемера. 2) Фактическое значение указывается в паспорте на уровнемер. 3) Диапазоны показаний уровня соответствуют значениям от 0 до ХХ, где ХХ - верхний предел измерений диапазона измерений уровнемера, указанного в таблице 3. 4) При снятии результатов измерений по выходному токовому сигналу абсолютная погрешность измерений уровня и приведенная к верхнему пределу измерений погрешность преобразования значения уровня в токовый выходной сигнал (приводится к абсолютному значению) суммируются алгебраически.

Таблица 4 -Технические характеристики

Наименование характеристики	Значение
Выходные сигналы: - аналоговые - цифровые	от 4 до 20 мА HART, Bluetooth LE 5.1
Единица младшего разряда дисплея (для мод. PiloTREK WG, PiloTREK WJ), мм	0,1
Параметры электрического питания: - напряжение постоянного тока, В	от 12 до 36
Габаритные размеры (ширинахдлинахвысота) 1)1 2), мм, не более	300х250х200
Масса 1), кг, не более	7,0
Условия эксплуатации: - температура окружающей среды 1), °С - относительная влажность, %, не более - атмосферное давление, кПа	от -40 до +80 95 от 84,0 до 106,7
Температура контролируемой среды 1), °С	от -40 до +180
Маркировка взрывозащиты: - для модификации PiloTREK WP - для модификации PiloTREK WG, PiloTREK WE - для модификации PiloTREK WH, PiloTREK WJ	0Ex ia IIC T5 Ga X / 0Ex ia IIIC T95OC Da X 0Ex ia IIC T6 Ga X / 0EX ia IIIC T85OC Da X 0Ex ia IIC T6.. ,T3 Ga X / 0Ex ia IIIC T85°C.T180°C Da X
1) Указаны предельные значения, фактические значения зависят от исполнения и указываются в паспорте 2) Без учета антенны и монтажных частей

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	25000

Знак утверждения типа

наносится методом печати на титульном листе руководства по эксплуатации и паспорта.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Уровнемер радарный бесконтактный	PiloTREK*	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
* модификация определяется договором поставки

Сведения о методиках (методах) измерений

приведены в разделе 5 «Работа с уровнемерами» документа «Уровнемеры радарные бесконтактные PiloTREK. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 3459 от «30» декабря 2019 г.

NIVELCO/STO.RLG-PT-2023 Стандарт предприятия NIVELCO Process Control Co «Уровнемеры радарные бесконтактные PiloTREK. Стандарт предприятия»

Правообладатель

NIVELCO Process Control Co, Венгрия

Адрес: Н-1043, Budapest, Dugonics utca 11

Изготовитель

NIVELCO Process Control Co, Венгрия

Адрес: Н-1043, Budapest, Dugonics utca 11

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адреса мест осуществления деятельности:

142300, РОССИЯ, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, РОССИЯ, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

РОССИЯ, Ивановская обл., р-н Лежневский, СПК имени Мичурина;

РОССИЯ, обл Московская, р-н Чеховский, СП Баранцевское, в районе д. Люторецкое;

РОССИЯ, обл Московская, Серпуховский р-н, СНТ Калугино-2, в районе д. Калугино, уч-к 28

Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ³⁰ »   ____ 2026 г. №    ⁸³³

Лист № 1 Регистрационный № 98415-26                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приспособления угломерные ПУ

Назначение средства измерений

Приспособления угломерные ПУ предназначены для задания углов поворота флюгера датчика аэродинамического, для установки флюгера датчика аэродинамических углов относительно строительной горизонтали фюзеляжа самолета.

Описание средства измерений

Принцип действия приспособлений угломерных ПУ основан на непосредственном отсчете показаний размера устанавливаемого угла по шкале основания и нониуса приспособлений угломерных.

Конструктивно приспособления угломерные ПУ представляют собой основание с неподвижно закрепленной стойкой. К стойке с помощью пружины, кольца и винта подвижно крепится кронштейн с циферблатом. На циферблате нанесена шкала. Диапазон углов отклонения ± (51° +2°), симметричный относительно 0°, цена деления шкалы 1°. На кронштейне установлена зубчатая рейка. На основании установлен кронштейн, к которому крепятся угломер с нониусом. К кронштейну присоединены трибка с ручкой. Трибка входит в зацепление с зубчатой рейкой. С помощью ручки кронштейн вместе с циферблатом вращаются вокруг оси в пределах ± (51° +2°). На кронштейне расположен узел, осуществляющий фиксацию флюгера датчика аэродинамического.

Приспособления угломерные ПУ выпускаются в двух модификациях:

• - приспособления угломерные ПУ-2;

• - приспособления угломерные ПУ-2-2.

Конструктивно модификация ПУ-2-2 отличается от модификации ПУ-2 высотой основания.

На корпус приспособлений угломерных ПУ, с помощью болтов, крепится табличка с содержанием следующей информацией: модификация, заводской номер. Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на табличку приспособлений угломерных ПУ методом гравировки в месте, указанном на рисунках 1 и 2.

Пломбирование приспособлений угломерных ПУ не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид приспособлений угломерных ПУ и место нанесения заводского номера приведены на рисунках 1 и 2.

Место нанесения заводского номера

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Диапазон углов отклонения	от -51° +2° до 51° +2°
Диапазон измерений углов	от -50° до 50°
Пределы допускаемой абсолютной основной погрешности измерений углов	± 5^
Примечание: 1) В диапазоне углов ± 50°

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	5
Габаритные размеры, мм, (ширина х длина х высота, не более) - ПУ-2 - ПУ-2-2	205x221x110 205x221x141
Условия эксплуатации: - нормированные условия измерений, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа	от 10 до + 40 от - 20 до + 80 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество		Приме чание
		6Э4.047.005	6Э4.047.005-01
Приспособление угломерное ПУ-2	6Э4.047.005	1	-
Приспособление угломерное ПУ-2-2	6Э4.047.005-01	-	1
Этикетка	6Э4.047.005ЭТ	1	-
Паспорт	6Э4.047.005-01ПС	-	1
Футляр	6Э6.875.022	-	1
Футляр	6Э6.875.006	1	-
Подставка	6Э6.150.019	1	1
Фланец*	6Э6.234.029	1	1
груз	6Э8.287.032	1	1
груз	6Э8.287.032-01	1	1
Винт	3-8-Кд-ОСТ 1 31528-80	2	2
Винт	4-10-Кд-ОСТ 1 31542-80	2	-
Накладка собранная	6Э6.426.003	1	-
Стержень	6Э8.126.028	2	-
Стержень	6Э8.126.038	3	-
Стержень	6Э8.126.066	-	2
Фиксатор	6Э8.362.056	1	-
Гайка 3-Кд	3-Кд- ОСТ 1 33033-80	1	-
Футляр*	6Э6.875.008	1	1
*Поставляется по отдельному заказу

Сведения о методиках (методах) измерений приведены в разделе 3.2 - руководства по технической эксплуатации 6Э2.763.014 РЭ, 6Э2.763.014 -01 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ от 26 ноября 2018 года № 2482 Федерального агентства по техническому регулированию и метрологии «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018)

Приспособления угломерные ПУ. Технические условия. ТУ 6Э4.047.005 ТУ

Правообладатель

Акционерное общество «Ульяновское конструкторское бюро приборостроения»

(АО «УКБП»)

ИНН 7303005071

Адрес юридического лица: 432001, г. Ульяновск, ул. Крымова, д. 10А

Телефон: (8422) 43-43-76

E-mail: inbox@ukbp.ru

Web-сайт: www.ukbp.ru

Изготовитель

Акционерное общество «Ульяновское конструкторское бюро приборостроения»

(АО «УКБП»)

ИНН 7303005071

Адрес: 432001, г. Ульяновск, ул. Крымова, д. 10А

Телефон: (8422) 43-43-76

E-mail: inbox@ukbp.ru

Web-сайт: www.ukbp.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ульяновской области»

(ФБУ «Ульяновский ЦСМ»)

Адрес: 432002, Ульяновская обл., г. Ульяновск, ул. Урицкого 13

Тел./факс: (89372)753737 / (8422) 43-52-35

E-mail: csm@ulcsm.ru

Web-сайт: www.ulcsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311693

---
