Лист № 1 Регистрационный № 20051-00                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы лабораторные цифровые для определения показателя белизны муки РЗ-БПЛ-ЦМ (далее по тексту - прибор) предназначены для измерения показателя белизны муки (зонального коэффициента отражения) в диапазоне длин волн Xmax =540⁺⁰-i5 нм, выделяемом светофильтром с длиной волны в максимуме пропускания и шириной полосы пропускания на уровне О,5До,5=7О нм.

Приборы применяются для контроля показателя белизным муки в соответствии с требованиями ГОСТ 26361-2О13 «Мука. Метод определения белизны» на предприятиях мукомольной и хлебопекарной промышленности.

Описание средства измерений

Принцип действия прибора основана линейном преобразовании фотоприемником величины светового потока, отраженного от поверхности контролируемого продукта (муки, крупки и т.д.) в электрический сигнал.

Сигнал с фотоприемника после усиления и обработки выводится на цифровой индикатор. Обработку текущей информации и управление работой прибора осуществляет встроенная измерительно-вычислительная система.

Конструктивно прибор выполнен в виде двух блоков: головки измерительной со столиком и блока регистрации питания.

Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке методом термотрансферной печати и имеет цифровое обозначение.

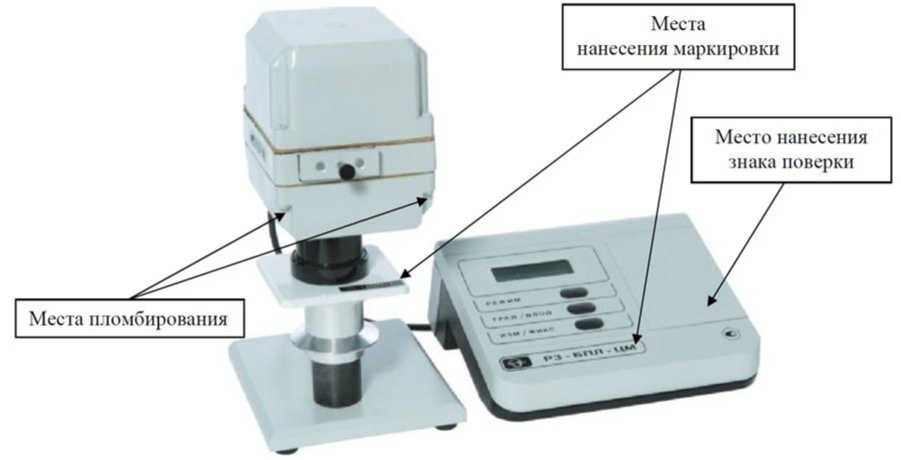

Общий вид приборов лабораторных цифровых для определения показателей белизны муки РЗ-БПЛ-ЦМ с обозначением мест нанесения маркировки, знака поверки и пломбирования представлен на рисунке 1.

Места

нанесения маркировки

Место нанесения знака поверки

Места пломбирования

Рисунок 1 - Общий вид приборов лабораторных цифровых для определения показателей белизны муки РЗ-БПЛ-ЦМ

Программное обеспечение отсутствует.

Таблица 1- Метрологические характеристики

Таблица 2 - Основные технические характеристики

Наносится на лицевую панель блока регистрации питания фото путем и на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации п.2.4.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 26361-13 Мука. Метод определения белизны

Приказ Росстандарта от 27.11.2018 № 2516 Об утверждении государственной поверочной схемы для средств измерений координат цвета и координат цветности, белизны, блеска

БШ2.850.228 ТУ Прибор лабораторный цифровой для определения показателя белизны мука РЗ-БПЛ-ЦМ. Технические условия

Акционерное общество «Загорский оптико-механический завод»

(АО «ЗОМЗ»)

ИНН 5042010793

Юридический адрес: 141300, Московская обл., г. Сергиев Посад, пр-кт Красной Армии, д. 212В, ком. 212

Телефон: (496) 540-62-45

Факс: (496) 542-56-97

Web-сайт: www.zomz.ru

Е-mail: info@zomz.ru

Испытательный центр

ФБУ «ЦСМ Московской области»

141570, Московская обл., Солнечногорский р-н, рп. Менделеево

Телефон/факс: (495) 781-86-89

Е-mail: welcome@mosoblcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.

Лист № 1 Регистрационный № 64715-16                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-К» предназначены для измерения тепловой энергии, среднего объемного (массового) расхода и объема (массы) и параметров теплоносителя в водяных системах теплоснабжения.

Принцип действия теплосчетчиков-регистраторов основан на измерении времени распространения ультразвуковых импульсов в потоке теплоносителя через ультразвуковые преобразователи расхода. Разность между временами распространения ультразвуковых импульсов в прямом и обратном направлениях относительно движения теплоносителя преобразуется в зависимости от параметров ультразвуковых преобразователей расхода в значение объемного расхода.

Принцип работы теплосчетчиков-регистраторов основан на измерении количества и параметров теплоносителя и последующем определении на их основе количества тепловой энергии в соответствии с МИ 2412-97 «Рекомендация. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».

Теплосчетчики являются составными и состоят из объединенных в моноблок тепловычислителя и ультразвукового преобразователя расхода, а также комплекта термопреобразователей сопротивления класса В по ГОСТ 6651-2009 («ВЗЛЕТ ТПС-К» или другой комплект термопреобразователей сопротивления утвержденного типа в соответствии с нижеизложенным перечнем). Для измерения количества и параметров теплоносителя к тепловычислителю могут подключаться дополнительные средства измерений утвержденного типа в соответствии с перечнем:

• -  преобразователи расхода (счетчики воды): ВСТ (№ госреестра 51794-12, ЗАО «Тепловодомер», г. Мытищи); ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (№ госреестра 55115-13, фирма «APATOR POWOGAZ S.A.», Польша); МЕТЕР СВ (№ госреестра 58361-14, ООО «Метер», г. С.-Петербург); ОХТА ГЛ (№ госреестра 47153-11, ООО «Тайпит-Измерительные Приборы» (Тайпит-ИП), г. С.-Петербург); СКБ (№ госреестра 26343-08, ОАО УК «Завод Водоприбор», г. Москва); ETWI/ETKI (№ госреестра 60378-15, ОАО «Бологовский арматурный завод», г. Бологое); WFW24/WFK24 (№ госреестра 54418-13, ООО «НПП «ИТЭЛМА Билдинг Системс», г. Москва); ВСКМ90ГД (№ госреестра 61032-15, ООО «Пав-ЮС», г. Москва и ООО «ПК Прибор», г. Москва); ОСВУ(Х)ГД (№ госреестра 32538-11, ООО «ПК Прибор», г. Москва);

• - комплект термопреобразователей сопротивления: ВЗЛЕТ ТПС (№ госреестра 21278-11, АО «Взлет» и ООО «Техсервис», г. С.-Петербург); КТСП-Н (№ госреестра 38878-12, ООО «ИНТЭП», Беларусь, г. Новополоцк); ТСПА-К (№ госреестра 32088-06, ООО НПФ «ТЭМ-прибор», г. Москва и СООО «АРВАС», Беларусь, г. Минск);

- преобразователи давления (датчики давления): СДВ (кроме исполнения с пределом допускаемой основной погрешности ±0,06 %, № госреестра 28313-11, ЗАО «НПК «ВИП», г. Екатеринбург); DMP (№ госреестра 55983-13, Фирма «BD|SENSORS GmbH», Германия и Фирма «BD|SENSORS s.r.o», Чехия); МИДА-15 (№ госреестра 50730-12, ЗАО «Микроэлектронные датчики и устройства» (МИДАУС), г. Ульяновск).

Теплосчетчики выпускаются в различных исполнениях в зависимости от модификации тепловычислителя и комплектации:

• - ТСР-К-0ХХ - теплосчетчик без возможности дополнительной комплектации;

• - ТСР-К-1ХХ - теплосчетчик с возможностью подключения дополнительного преобразователя расхода;

• - ТСР-К-2ХХ - теплосчетчик с возможностью подключения дополнительных

преобразователей давления;

• - ТСР-К-3ХХ - теплосчетчик с возможностью подключения дополнительных

преобразователей давления и расхода.

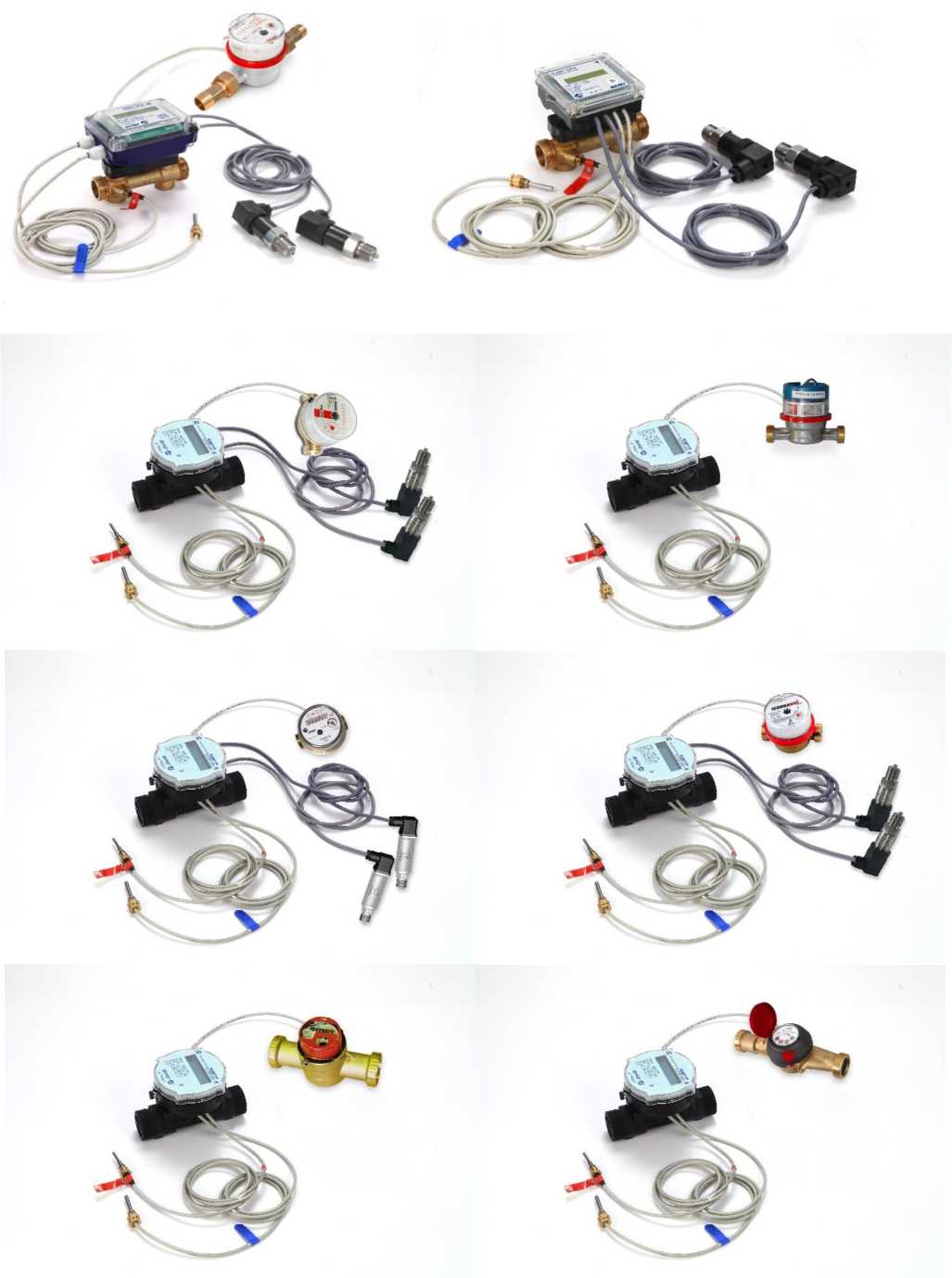

Рисунок 1 - Общий вид теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-К» исполнения ТСР-К-0ХХ

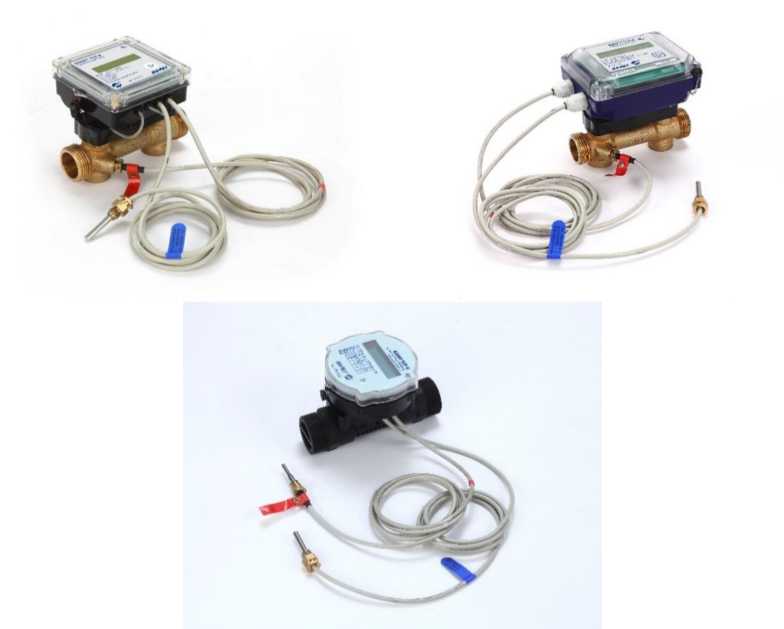

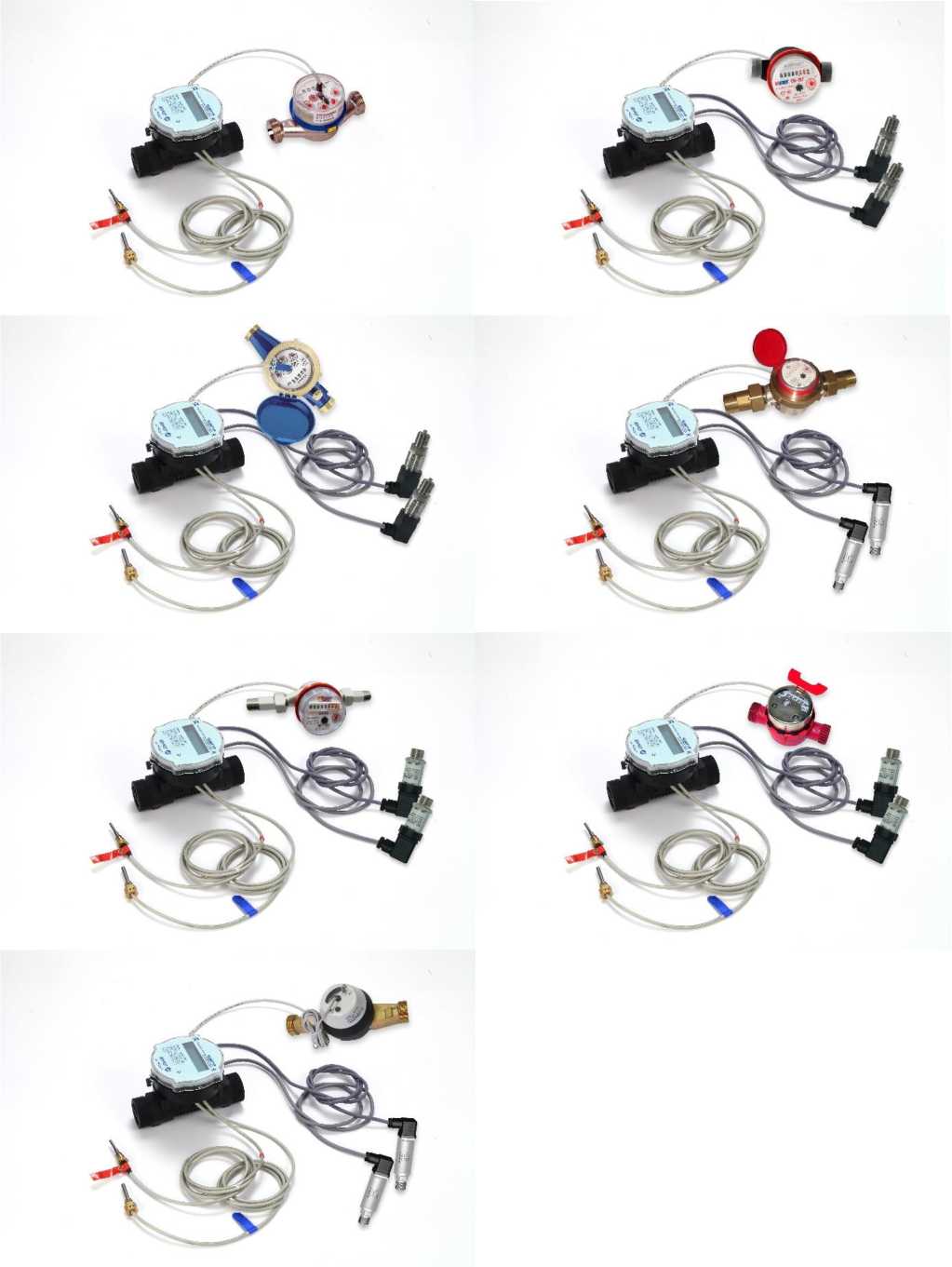

Общий вид теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-К» (исполнений ТСР-К-1ХХ, ТСР-К-2ХХ, ТСР-К-3ХХ) показан на рисунке 2.

Рисунок 2 - Общий вид теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-К» (исполнений ТСР-К-1ХХ, ТСР-К-2ХХ, ТСР-К-3ХХ)

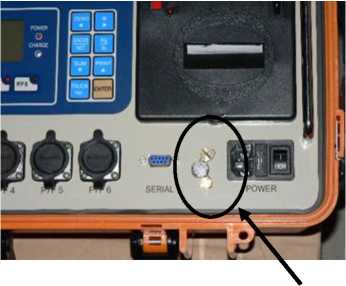

Для защиты от несанкционированного доступа должна быть опломбирована защитная

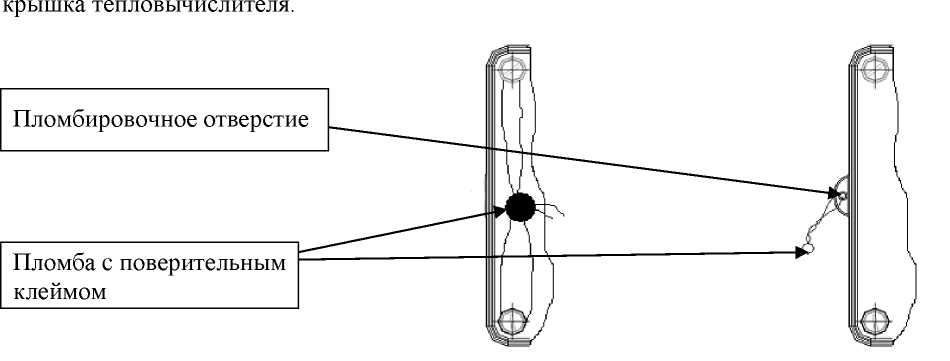

Рисунок 3 - Схема пломбировки теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-К»

Программное обеспечение

Программное обеспечение теплосчетчиков является встроенным. После включения питания встроенное программное обеспечение (ПО) проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение теплосчетчиков предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1

Программное обеспечение не влияет на метрологические характеристики средства измерений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» (в соответствии с Р50.2.077-2014).

Основные технические характеристики теплосчетчиков приведены в таблице 2.

Таблица 2

наносится на лицевую панель теплосчетчика методами шелкографии, термопечати и металлографики, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 3

ШКСД.407351.019 РЭ «Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-К». Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к теплосчетчикам-регистраторам «ВЗЛЕТ ТСР-К»

ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды»

ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»

ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»

Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя РФ от 17 марта 2014 г. № 99/пр (зарегистрирована Минюстом России 12.09.2014 г., регистрационный номер 34040)

ШКСД.407351.019 ТУ «Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-К». Технические условия»

Изготовители

Акционерное общество «Взлет»

(АО «Взлет»)

Юридический и почтовый адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ

Телефон: (812) 714-81-02

Web-сайт: www.vzljot.ru

Е-mail: mail@vzljot.ru

ИНН 7826013976

Общество с ограниченной ответственностью «Техсервис»

(ООО «Техсервис»)

Юридический адрес: 190121, г. Санкт-Петербург, ул. Мастреская, д.9, литер. А

Почтовый адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ

Телефон: (812) 499-07-11

Е-mail: techserv@vzljot.ru

ИНН 7826697606

Общество с ограниченной ответственностью «Инженерно-Технический Центр Взлет»

(ООО «ИТЦ Взлет»)

ИНН 7839356748

Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ, помещ. 2-Н, каб. 515

Почтовый адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ

Телефон: +7(800) 333-888-7, факс +7 (812) 499-07-38

Е-mail: mail@vzljot.ru

Web-сайт: www.vzljot.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

Регистрационный № 65316-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы платформенные Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т, Геркулес-А (далее весы) предназначены для определения массы различных грузов.

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и весоизмерительного индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне.

Общий вид ГПУ весов представлен на рисунке 1, весоизмерительных индикаторов весов - на рисунке 2.

Геркулес-П

Геркулес-Т

Геркулес-А

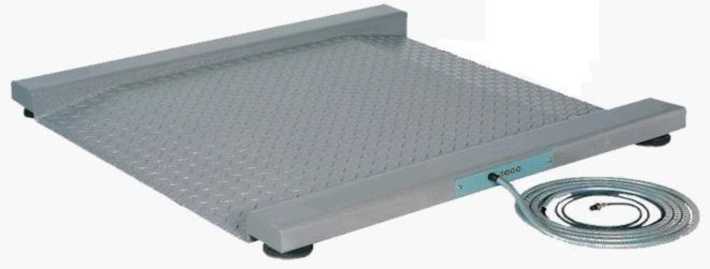

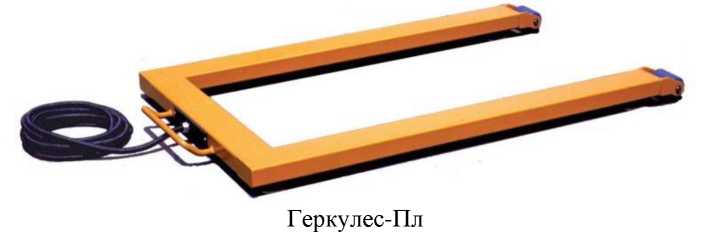

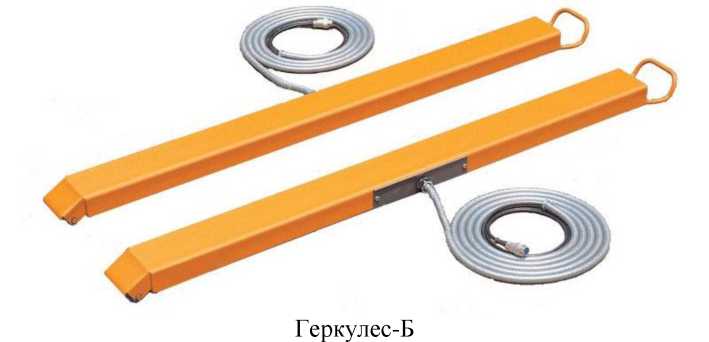

Рисунок 1 - Общий вид ГПУ весов Геркулес

CI-5010A

CI-6000A

RW-2601P

PDI

CI-2400BS

CI-200A

CI-1580A

CI-1560

CI-2400AS

BI-100RB

CL-5000DHA

CI-200S

CI-200 SC

Рисунок 2 - Общий вид весоизмерительных индикаторов весов Геркулес

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Функциональные возможности весов определяются применяемой модификацией прибора весоизмерительного CI, BI, NT и PDI, производства фирмы «CAS Corporation», Корея (Госреестр № 50968-12).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора (в зависимости от модификации применяемого весоизмерительного индикатора).

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Использование весоизмерительного индикатора RW-2601P, оснащенного дополнительными тензометрическими каналами, позволяет подключать до шести однотипных ГПУ одновременно. При этом все подключенные платформы работают независимо. На устройство индикации выводятся показания только выбранных оператором ГПУ. В коммуникационный порт интерфейса RS232 и на встроенный принтер выводятся одновременно показания отдельных ГПУ совместно с суммарным результатом или только суммарный результат.

Обозначение модификаций весов имеет вид Геркулес-Х1Х2 Хз Х4 (X5) где:

X1 - максимальная нагрузка в тоннах. Если модификация имеет максимальную нагрузку 0,5 т, пишется «05».

X2 - исполнение грузоприемной платформы:

• - Т - низкопрофильная грузоприемная платформа со скосами;

• - П - низкопрофильная грузоприемная платформа;

- Пл - платформа П-образной формы;

- Б - платформа в виде двух балок.

- А - платформа на центральном датчике.

Хз - 1 (если присутствует) - применение весоизмерительных датчиков BSS, фирмы CAS Corporation», Корея (Госреестр № 51261-12).

X4 - д (если присутствует) - двухинтервальная модификация.

X5 - габаритный размер (ширина и глубина) грузоприемного устройства в метрах (только для Геркулес-П, Геркулес-Пл и Геркулес-А).

Пример обозначения модификации: Геркулес-1Пл 1 д (1,2х1,2)

На маркировочной табличке весов указывают:

• - обозначение типа весов;

• - класс точности (III);

• - значения Max (Maxi), Min, e (ei);

• - торговую марку изготовителя или его полное наименование;

• -  торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

Знак поверки в виде наклейки наносится на лицевую панель индикатора весов. Схема пломбировки от несанкционированного доступа зависит от применяемой модификации весоизмерительного индикатора и приведена на рисунке 3.

CI-5010A

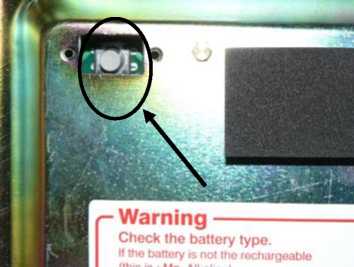

Место пломбировки

Место

пломбировки

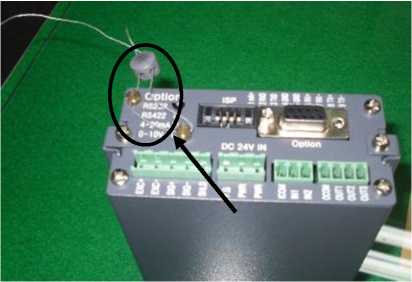

CI-6000A

Место пломбировки

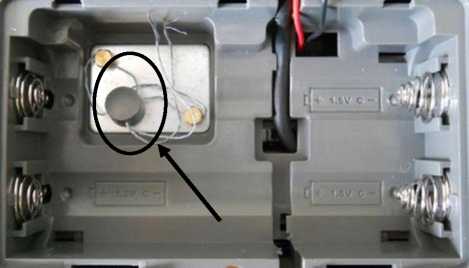

CI-200 S/ SC / CI-2400SS

Место

Место пломбировки

Место

Место

Место

пломбировки

Место пломбировки

CL-5000DHA

Рисунок 3 - Место пломбировки весов

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Защита от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части обеспечивается установкой пломбы, блокирующей доступ к кнопке юстировки либо установкой пломбы, блокирующей вскрытия корпуса весоизмерительного прибора.

Таблица 1

Таблица 2

Лист № 8 Всего листов 11 Метрологические и технические характеристики

Таблица 3

Таблица 4

таблицы 4

Таблица 5

аблица 6

аблица 7 - Габаритные размеры и . параметры питания

Знак утверждения типа наносится на титульный лист паспорта и маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Весы..................................................................................................1 шт.

Паспорт.............................................................................................1 шт.

Измерение массы на весах проводится согласно разделу 6 документа «Весы платформенные Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т, Геркулес-А. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 4274-001-53740613-13

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

Изготовитель

Общество с ограниченной ответственностью «Кореан Скейл Технолоджи»

(ООО «КСТ»)

Юридический адрес: 125080, г. Москва, Волоколамское ш., д.1, стр. 1, эт. 5, помещ. VI, ком. 20-22

ИНН 7743116110

тел./факс +7 (499) 703-44-03

E-mail: info@kstco.ru

Испытатель

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46

Тел.: (495) 437-55-77, факс: (495) 437-566-6

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Лист № 1 Регистрационный № 50012-17                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Полуприцепы-цистерны ППЦ, автоцистерны АЦ, прицепы-цистерны ПЦ Назначение средства измерений

Полуприцепы-цистерны ППЦ, автоцистерны АЦ, прицепы-цистерны ПЦ (далее - ППЦ, АЦ, ПЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м³.

Описание средства измерений

Принцип действия ППЦ, АЦ, ПЦ основан на заполнении их нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ, АЦ, ПЦ состоят из стальной или алюминиевой сварной цистерны, имеющий в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ, АЦ, ПЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. При сливе отсеки могут объединяться с помощью технологического оборудования, установленного на цистерне. Каждая секция цистерны оборудована заливной горловиной прямоугольной или круглой формы с установленным указателем уровня налива из металлического уголка.

Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня;

• - съемную крышку горловины с наливным отверстием и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие;

• - насос и датчик уровня по дополнительному заказу.

Электрооборудование цистерн включает в себя:

• - приборы внешней световой сигнализации;

• - электропроводку;

• - две разъемные семиконтактные розетки.

Устройствами безопасности в цистерне являются:

• - крышка защитная откидная, установленная над горловиной;

• - подымающийся защитный поручень на цистерне;

• - клапан дыхательный;

• - устройство заземления, состоящее из цепи походного заземления, провода стационарного заземления и металлического штыря для полевого заземления;

• - задний защитный бампер;

• - средства пожаротушения.

ППЦ имеют модификации ППЦ-23, ППЦ-24, ППЦ-24,5, ППЦ-25, ППЦ-25,5, ППЦ-26, ППЦ-26,5, ППЦ-27,5, ППЦ-28, ППЦ-28,5, ППЦ-29, ППЦ-29,5, ППЦ-30, ППЦ-30,5А, ППЦ-31,5, ППЦ-32А, ППЦ-32,5, ППЦ-33, ППЦ-33,5А, ППЦ-34, ППЦ-34,5, ППЦ-35, ППЦ-36, ППЦ-36,5А, ППЦ -37. ППЦ-38А, ППЦ-40 и ППЦ-46, которые отличаются геометрическими размерами и номинальной вместимостью.

АЦ имеют модификации АЦ-10, АЦ-13,5, АЦ-14,5, АЦ-15, АЦ-16, АЦ-17, АЦ-18, АЦ-20, АЦ-21, АЦ-22 и АЦ-23, которые отличаются геометрическими размерами и номинальной вместимостью.

ПЦ имеют модификации ПЦ-14,5, ПЦ-15 и ПЦ-17, которые отличаются геометрическими размерами и номинальной вместимостью.

ППЦ, АЦ, ПЦ имеют модификации С1 и А1, которые отличаются материалом из которого изготовлена цистерна (сталь или алюминиевый сплав).

ППЦ, АЦ, ПЦ имеют модификации СК и БК, которые отличаются местом расположения указателя уровня налива и наличием короба для температурного расширения нефтепродукта.

На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общие виды ППЦ, АЦ, ПЦ представлены на рисунках 1, 2 и 3.

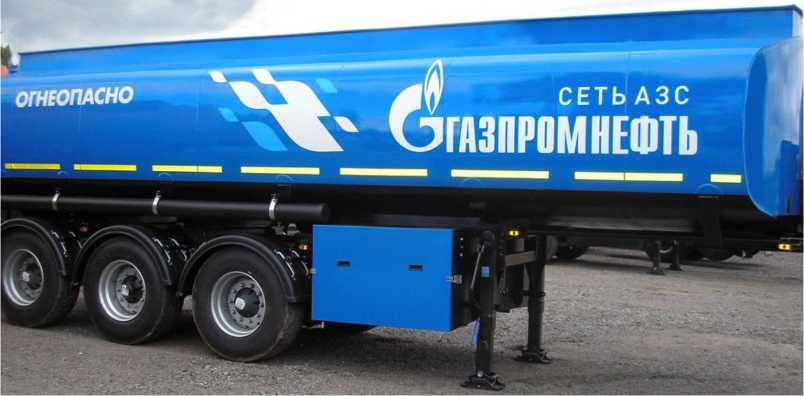

Рисунок 1 - Общий вид полуприцепа-цистерны ШШ, модификации ППЦ-30

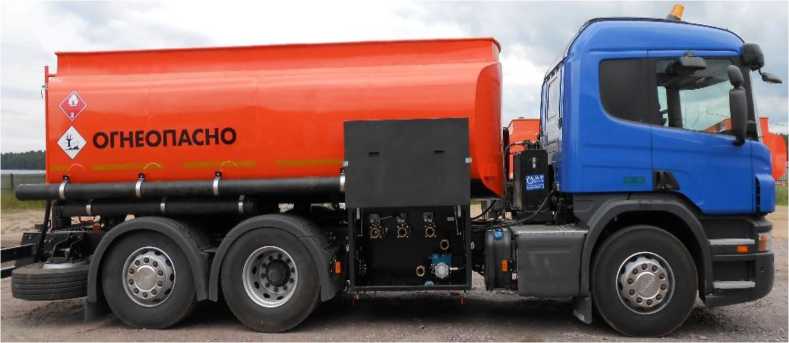

Рисунок 2 - Общий вид автоцистерны АЦ модификация АЦ-15

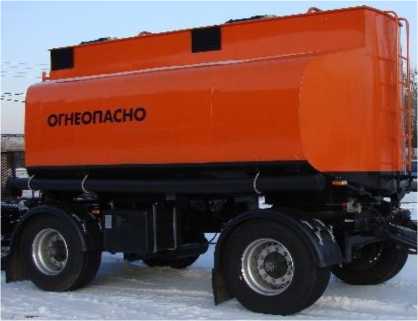

Рисунок 3 - Общий вид прицепа-цистерны ПЦ модификации ПЦ-15

Схемы пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 4 и 5.

Заклепка для нанесения знака поверки

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны модификации СК, обозначение места нанесения знака поверки

Заклепка для нанесения знака поверки

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны модификации БК, обозначение места нанесения знака поверки

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Метрологические характеристики

Таблица 9 - Метрологические характеристики

Таблица 14 - Основные технические ха

Таблица 21 - Основные технические характеристики

наносится на маркировочную табличку методом металлографии и на руководство по эксплуатации типографским способом.

Комплект поставки цистерны приведен в таблице 22.

Таблица 22 - Комплектность средства измерений

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ТУ 4525-001-03112159-94 Полуприцеп-цистерна, прицеп-цистерна, автоцистерна

Акционерное общество «Компания автоприцепов»

(АО «КАПРИ»)

ИНН 7810247930

Адрес: 187026, Ленинградская обл., Тосненский м.р-н, г.п. Никольское, г. Никольское, ш. Ульяновское, зд. 7К, стр. 1

Тел./факс: (812) 449-75-12 /(812) 449-75-13

E-mail: office@kapri.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 /(495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
