МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за       нием настоящего приказа оставляю за собой.



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «____» _________ 2026 г. №   8_1

Лист № 1 Регистрационный № 96887-25                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики МИРТЕК-43-РУ

Назначение средства измерений

Теплосчетчики МИРТЕК-43-РУ (далее по тексту - теплосчетчики) предназначены для измерений количества тепловой энергии, параметров теплоносителя в закрытых водяных системах теплоснабжения.

Описание средства измерений

Принцип действия теплосчетчиков состоит в измерении объемного расхода, объема, температуры теплоносителя в трубопроводах с последующим вычислением тепловой энергии.

Конструктивно теплосчетчики состоят из гидравлической части и установленной сверху на гидравлическую часть электронной части.

Гидравлическая часть представляет собой измерительный участок с установленными ультразвуковыми датчиками, с помощью которых измеряется скорость движения теплоносителя.

Электронная часть имеет неразборную конструкцию, состоящую из вычислителя, который представляет собой плату электронного модуля, установленного в корпус, и двух подключенных к электронному модулю термометров сопротивления.

Гидравлическая часть подключена к электронной части соединительными кабелями.

Электронная часть может быть отсоединена от гидравлической части и установлена в удобном для снятия показаний месте в пределах длины соединительных кабелей.

Электронный модуль представляет собой микропроцессорное электронное устройство с жидкокристаллическим индикатором (далее по тексту - ЖКИ) и кнопкой управления. На ЖКИ индицируются числовые значения вычисленных и измеренных величин, тип индицируемого параметра, его размерность, а также режимы работы. Кнопка управления предназначена для переключения режимов индикации. Архивные данные и настроечные параметры теплосчетчика хранятся в энергонезависимой памяти электронного модуля.

Теплосчетчик обеспечивает измерение календарного времени и интервалов времени.

Теплосчетчик может быть укомплектован интерфейсами связи, дискретными выходами, дискретными входами, импульсным выходом для подключения дополнительных средств измерений.

Питание теплосчетчика осуществляется от встроенной батареи.

Теплосчетчик может устанавливаться как в подающем, так и в обратном трубопроводе системы теплоснабжения.

Теплосчетчики изготовлены из материалов, устойчивых к коррозии.

Теплосчетчики выпускаются различных модификаций, отличающихся номинальным диаметром, номинальным расходом теплоносителя, интерфейсом связи, дополнительными функциями, в соответствии с представленной структурой обозначений:

МИРТЕК-43-РУ - □ □ - □ □ - □ □ □ □ □ □ □ □ - □ - □ □ - □ □

Тип теплосчетчика

• (2) Диаметр номинальный (DN)

15 - 15 мм

20 - 20 мм

• (3) Номинальный расход теплоносителя

0,6 - 0,6 м³/ч

• 1.5 - 1,5 м³/ч

• 2.5 - 2,5 м³/ч

• (4) Интерфейс связи

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

• (5) Дополнительные функции

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

O - оптический порт

Qn - дискретный выход, где n - количество выходов

T - импульсный выход

V - электронная пломба

(Нет символа) - дополнительные функции отсутствуют

• (6) Модификация электронной части

D1 - модификация 1

• (7) Номер исполнения счетчика

n - число, обозначающее номер исполнения счетчика (для исполнения 1 номер допускается не указывать).

Исполнение не связано с метрологическими характеристиками счетчика.

Знак поверки наносится на свинцовую или пластмассовую пломбу, закрепляемую на корпусе электронной части, навешиваемую на внешнюю сторону теплосчетчика, с применением проволоки.

Заводской номер представляет собой буквенно-цифровое или цифровое обозначение по системе нумерации предприятия-изготовителя, состоящее из арабских цифр и букв латинского алфавита, и наносится с помощью наклейки, или способом офсетной печати, или иным способом на лицевую панель электронной части теплосчетчика.

Защита от несанкционированного доступа к внутренним элементам теплосчетчиков и средствам регулировки обеспечивается неразборной конструкцией электронной части и ее пломбировкой.

Общий вид теплосчетчиков приведен на рисунках 1 - 2.

000002и0250-118

MHPTEK-43-Py-15-1,5-RS48S-O-D1

DN 15 Т=1...1О5 °C ДТ=3...104°С ₽™=1.6МПа Pt 1000 Класс 2

Место нанесения знака утверждения типа

Место нанесения заводского номера

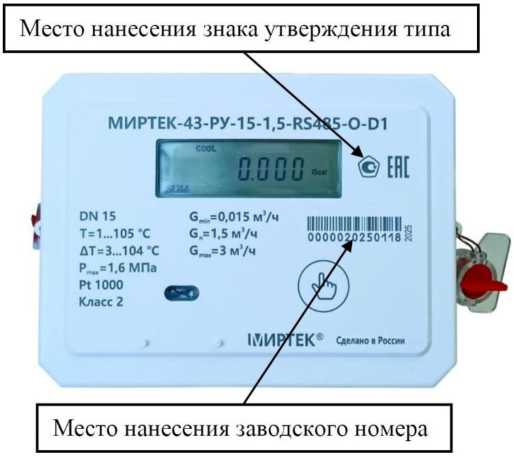

Рисунок 1 - Общий вид средства измерений

Место установки пломбы эксплуатирующей организации на термометр сопротивления

Место установки пломбы с оттиском знака поверки

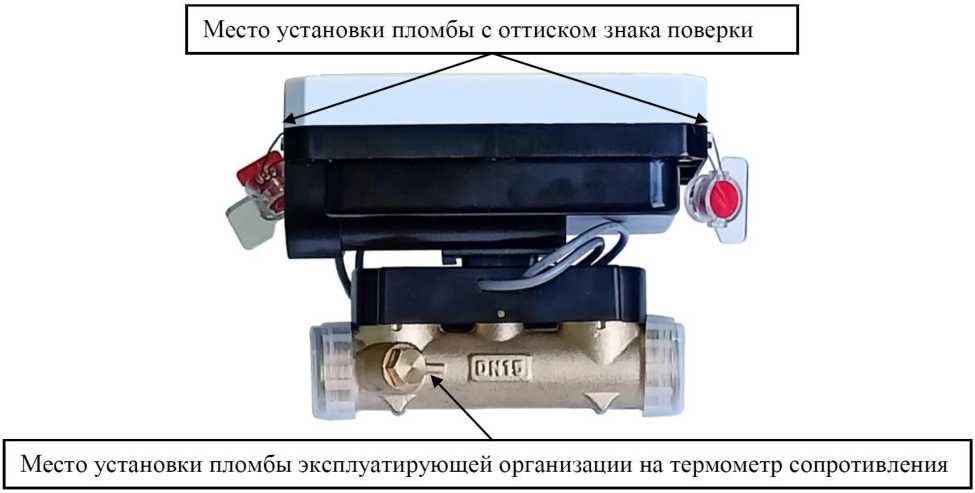

Рисунок 2 - Схема пломбировки средства измерений

Программное обеспечение (далее по тексту - ПО) теплосчетчиков разделено на метрологически значимую и метрологически незначимую части. ПО записывается на стадии производства.

ПО теплосчетчиков является встроенным, располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Энергонезависимая память предназначена также

Лист № 4 Всего листов 7 для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

Метрологические характеристики теплосчетчиков нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики_____

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится на лицевую панель электронной части теплосчетчика офсетной печатью или другим способом, не ухудшающим качества, и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе 1.4 руководства по эксплуатации МИРТ.400800.004РЭ.

Приказ Минстроя России от 17.03.2014 N 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»

Приказ Росстандарта от 26.09.2022 N 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 1)

Приказ Росстандарта от 19.11.2024 N 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры» (часть 2)

Приказ Росстандарта от 26.09.2022 N 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

МИРТ.400800.004ТУ «Теплосчетчики МИРТЕК-43-РУ. Технические условия»

Общество с ограниченной ответственностью «МИРТЕК - Системы учета воды»

(ООО «МИРТЕК - Системы учета воды»)

ИНН 2635254019

Юридический адрес: 355037, Ставропольский край, г.о. город Ставрополь, г. Ставрополь, ул. Доваторцев, д. 33А

Телефон: +7 8652 22 68 68

Веб-сайт: mirtekgroup.com

Е-mail: info@mirtekgroup.ru

Общество с ограниченной ответственностью «МИРТЕК»

(ООО «МИРТЕК»)

ИНН 6154125635

Адрес: 347927, Ростовская обл., г.о. город Таганрог, г. Таганрог, ул. Поляковское ш., зд. 15К

Телефон: +7 8634 34 33 33

Веб-сайт: mirtekgroup.com

Е-mail: info@mirtekgroup.ru

Общество с ограниченной ответственностью «МИРТЕК»

(ООО «МИРТЕК»)

ИНН 2537127005

Юридический адрес: 690074, Приморский край, г. Владивосток, ул. Снеговая, д. 42Д

Адрес места осуществления деятельности: 690048, Приморский край, г.о. Владивостокский, г. Владивосток, ул. Уссурийская, д 1

Телефон: +7 423 246 44 04

Веб-сайт: mirtekgroup.com

Е-mail: info@mirtekgroup.ru

Общество с ограниченной ответственностью «МИРТЕК - Системы учета воды»

(ООО «МИРТЕК - Системы учета воды»)

ИНН 2635254019

Юридический адрес: 355037, Ставропольский край, г.о. город Ставрополь, г. Ставрополь, ул. Доваторцев, д. 33А

Адрес места осуществления деятельности: 347927, Ростовская обл., г.о. город Таганрог, г. Таганрог, ул. Поляковское ш., зд. 15К

Телефон: +7 8652 22 68 68

Веб-сайт: mirtekgroup.com

Е-mail: info@mirtekgroup.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

Веб-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

№ RA.RU.310639

Регистрационный № 50585-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура «Вибробит 100» (далее аппаратура) предназначена для измерения и контроля среднеквадратического значения (СКЗ) виброскорости опор подшипников, относительного виброперемещения валов и других узлов, относительного смещения вращающихся валов, корпусов подшипников деталей и узлов и наклона опор цилиндров, а также числа оборотов ротора.

Принцип действия аппаратуры основан на преобразовании измеряемой величины в пропорциональный ей электрический сигнал и дальнейшей его обработке.

Аппаратура состоит из датчиков (первичных вибропреобразователей), измерительного преобразователя (вторичного преобразователя), платы или блока контроля, блока индикации и блока питания.

Внешний вид аппаратуры «Вибробит 100» представлен на рисунке 1, структурная схема представлена на рисунке 2.

Рисунок 2 - Структурная схема

В качестве первичных преобразователей используются вихретоковые датчики серии ДВТ (далее ДВТ), датчики ДХМ (далее ДХМ), пьезоэлектрические датчики серии ДПЭ (далее ДПЭ) и модели 625В01.

Принцип действия вихретоковых датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения статического зазора и его изменения, пропорционального виброперемещению. Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал). Модели датчиков различаются диапазонами измерений. В зависимости от модели датчики могут использоваться с измерительными преобразователями серии ИП соответствующей модели или с компараторами моделей К21 и К22.

Внешний вид вихретоковых датчиков приведен на рисунке 3.

Рисунок 3 - Вихретоковые датчики

Принцип действия датчиков ДХМ основан на эффекте Холла, на явлении возникновения разности потенциалов при помещении проводника с постоянным током в магнитное поле.

Внешний вид датчиков ДХМ приведен на рисунке 4.

Рисунок 4 - Датчики ДХМ

Пьезоэлектрические датчики серии ДПЭ и модели 625В01 являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Модели датчиков различаются измеряемой характеристикой вибрации, выходом по постоянному или переменному току и диапазоном измерения.

Внешний вид пьезоэлектрических датчиков приведен на рисунке 5.

Датчик серии ДПЭ

Рисунок 5 - Пьезоэлектрические датчики

Датчик модели 625В01

В качестве вторичных преобразователей используются измерительные преобразователи серии ИП (далее ИП) и компараторы моделей К21 и К22. Измерительные преобразователи модели ИП24 используются для измерения виброскорости, моделей ИП34 и ИП34Ех -для измерения относительного виброперемещения и смещения, моделей ИП36 и ИП36Ех -для измерения числа оборотов, модели ИП37 - для измерения размаха относительного виброперемещения, моделей ИП42 и ИП43 - для измерения смещений и модели ИП44 -для измерения наклона поверхности. Компараторы модели К21 используются для сигнализации остановки вращения оборудования и срабатывания автомата безопасности, моделей К22 и К22Ех - для формирования сигнала скорости вращения оборудования.

Внешний вид измерительных преобразователей серии ИП и приведен на рисунке 6.

Рисунок 6 - Измерительный преобразователь серии ИП

Внешний вид компараторов моделей К21 и К22 приведен на рисунке 7.

Рисунок 7 - Компараторы моделей К21 и К22

Датчики пьезоэлектрические моделей ДПЭ22Ех и ДПЭ23Ех, вихретоковые датчики моделей ДВТ10Ех и ДВТ20Ех, измерительные преобразователи моделей ИП34Ех и ИП36Ех, компаратор модели К22Ех имеют маркировку взрывозащиты «1ExibIIBT3 X».

В аппаратуре используются платы контроля серии ПК (далее ПК), блоки контроля серии БК (далее БК) и блоки индикации БИ22 и БИ23.

Платы контроля различаются числом каналов измерения и контроля, диапазонами измеряемой характеристики и назначением.

Внешний вид платы контроля серии ПК приведен на рисунке 8.

Рисунок 8 - Плата контроля серии ПК

Внешний вид блоков контроля серии БК приведен на рисунке 9.

Рисунок 9 - Блоки контроля серии БК

Внешний вид блоков индикации приведен на рисунке 10.

Рисунок 10 - Блоки индикации БИ22 и БИ23

Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой встроенное программное обеспечение, которое поставляется совместно с аппаратурой.

Защита программы от непреднамеренных воздействий обеспечивается специальными средствами защиты от преднамеренных изменений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Канал измерения виброскорости

Диапазоны измерения, мм/с

Диапазоны частот, Гц

Пределы допускаемой основной относительной погрешности измерения на базовой частоте, %: по стрелочному индикатору по цифровому индикатору по унифицированному сигналу

Неравномерность амплитудно-частотной характеристики для диапазона от 10 до 1000 Гц в диапазонах частот, %, не более:

от 10 до 20 Гц

от 20 до 500 Гц

от 500 до 1000 Гц

Неравномерность амплитудно-частотной характеристики для диапазона от 2 до 1000 Гц в диапазонах частот, %, не более:

от 2 до 5 Гц

от 5 до 500 Гц

от 500 до 1000 Гц

Пределы допускаемой относительной погрешности измерения во всем диапазоне частот и температур, %: по стрелочному и цифровому индикаторам по унифицированному сигналу

Канал измерения относительного виброперемещения

Диапазоны измерения виброперемещения, мкм

Диапазоны частот, Гц

Пределы допускаемой основной относительной погрешности на базовой частоте, %: по стрелочному и цифровому индикаторам по унифицированному сигналу

Неравномерность амплитудно-частотной характеристики в диапазонах частот для диапазона от 0,05 до 100 Гц, %, не

Пределы допускаемой относительной погрешности измерения во всем диапазоне частот и температур, %:

Канал измерения смещения

Пределы допускаемой основной приведенной погрешности измерения, %:

Канал измерения числа оборотов

Пределы допускаемой относительной погрешности измерения в диапазоне температур, %:

Пределы допускаемой основной приведенной погрешности измерения по стрелочному индикатору, %:

Пределы допускаемой основной приведенной погрешности измерения по цифровому индикатору и по унифицированному сигналу, %:

Условия эксплуатации:

диапазоны температур окружающего воздуха, ^оС:

- для вихретоковых датчиков (в зависимости от типа датчика) - для пьезоэлектрических датчиков (в зависимости от типа датчика) - для датчиков ДХМ - для измерительных преобразователей и компараторов - для плат контроля и блоков индикации

Габаритные размеры (в зависимости от типа шкафа) (высота

^х длина ^х ширина), мм, не более

Масса ( в зависимости от спецификации на поставку), кг

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и формуляр методом печати или наклейки.

Комплектность средства измерений

Аппаратура «Вибробит 100»

Формуляр

Руководство по эксплуатации с методикой поверки

Руководство по эксплуатации «Аппаратура «Вибробит 100» ВШПА.421412.100 РЭ, раздел 1.4

Нормативные и технические документы, устанавливающие требования к аппаратуре «Вибробит 100»

ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений»

ГОСТ 25275-82 «Система стандартов по вибрации. Приборы для измерения вибрации вращающихся машин. Общие технические требования»

Технические условия 4277-001-27172678-12 ТУ

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Вибробит»

(ООО НПП «Вибробит»)

Адрес места осуществления деятельности: 344092, Россия, Ростовская обл., г. Ростов-на-Дону, ул. Капустина, д.8, к. А

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»

Аттестат аккредитации, зарегистрированный в Госреестре средств измерений под № 30004-08 от 27.06.2008 г.

Адрес: 119361, г.Москва, ул.Озерная, д.46

Регистрационный № 50586-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Аппаратура «Вибробит 300» (далее аппаратура) предназначена для непрерывного измерения, контроля и мониторинга среднеквадратического значения (СКЗ) виброскорости опор подшипников, относительного виброперемещения валов и других узлов, относительного смещения вращающихся валов и корпусов подшипников, а также измерения числа оборотов ротора.

Описание средства измерений

Принцип действия аппаратуры основан на преобразовании первичными преобразователями измеряемой величины в пропорциональный ей электрический сигнал, осуществлении приема, усиления и преобразования принятых от первичных измерительных преобразователей аналоговых сигналов и дальнейшей их обработке.

Аппаратура состоит из датчиков (первичных преобразователей) и вторичной аппаратуры: модулей контроля серии МК, блока индикации модели БИ24 и модулей питания.

Внешний вид аппаратуры «Вибробит 300» представлен на рисунке 1, структурная схема представлена на рисунке 2.

Рисунок 1 - Аппаратура «Вибробит 300»

АС 50Гц 220В

{ввод 1  |Ввод 2

Осевой сдвиг ротора

Источник бесперебойного питания

Автоматический включатель резерва

преобразователи

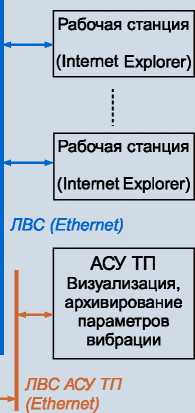

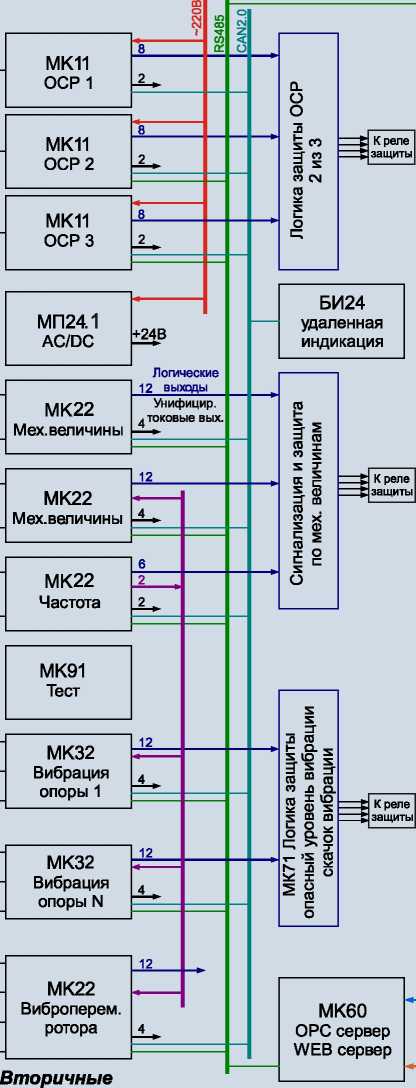

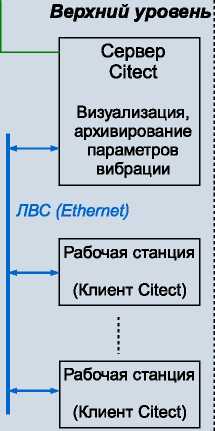

Рисунок 2 - Структурная схема

: Технология SCADA Citect i

Аппаратура имеет каналы измерения виброскорости, виброперемещения, относительного смещения и числа оборотов, работающие в зависимости от типа измерения с вихретоковыми датчиками серии ДВТ (далее ДВТ) и пьезоэлектрическими датчиками (акселерометрами) серии ДПЭ (далее ДПЭ). Аппаратура позволяет также определять технологические параметры по унифицированным сигналам постоянного тока.

Каналы измерения виброскорости работают с пьезоэлектрическими датчиками, которые являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Модели датчиков различаются измеряемой характеристикой вибрации, выходом по постоянному или переменному току и диапазоном измерения.

Внешний вид пьезоэлектрических датчиков приведен на рисунке 3.

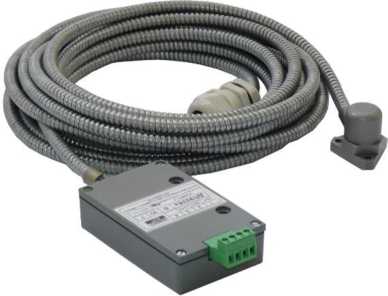

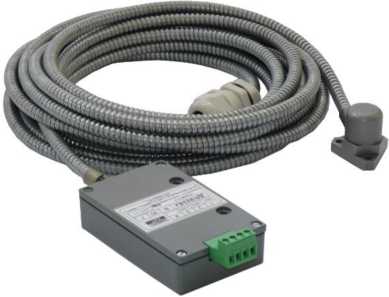

Рисунок 3 - Пьезоэлектрические датчики

Каналы измерения виброперемещения, относительного смещения и числа оборотов работают с вихретоковыми преобразователями, состоящими из вихретокового датчика и вторичного преобразователя, в качестве которого используются измерительные преобразователи моделей ИП34 и ИП 44 или компаратор модели К22.

Принцип действия вихретоковых датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения статического зазора и его изменения, пропорционального виброперемещению. Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).

Внешний вид вихретоковых датчиков приведен на рисунке 4.

Рисунок 4 - Вихретоковые датчики

Внешний вид измерительных преобразователей ИП34 и ИП 44 и приведен на рисунке 5.

Рисунок 5 - Измерительные преобразователи ИП34 и ИП 44

Внешний вид компаратора модели К22 приведен на рисунке 6.

Рисунок 6 - Компаратор модели К22

Используемые в аппаратуре модули контроля моделей МК11, МК22 и МК32 различаются измеряемыми характеристиками и позволяют устанавливать уставки, выдавать сигналы отключения оборудования и предупредительные сигналы.

Внешний вид измерительных модулей контроля моделей МК11, МК22 и МК32 приведен на рисунке 7.

Рисунок 7 - Измерительный модуль контроля моделей МК11, МК22 и МК32

Блоки контроля моделей ВМ22, ВМ61 и ВМ32 отличаются от модулей контроля моделей МК11, МК22 и МК32 наличием сухих контактов и собственного блока питания.

Внешний вид блоков контроля моделей ВМ22, ВМ61 и ВМ32 приведен на рисунке 8.

Рисунок 8 - Блоки контроля моделей ВМ22, ВМ61 и ВМ32

Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой встроенное программное обеспечение, которое поставляется совместно с аппаратурой.

Защита программы от непреднамеренных воздействий обеспечивается специальными средствами защиты от преднамеренных изменений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Канал измерения виброскорости

Максимальные диапазоны измерения (в зависимости от используемых преобразователей), мм/с

Диапазон частот, Гц

Пределы допускаемой основной относительной погрешности измерения на базовой частоте, %

Неравномерность амплитудно-частотной характеристики в диапазонах частот, %, не более:

от 10 до 20 Гц

от 20 до 500 Гц

от 500 до 1000 Гц

Пределы допускаемой относительной погрешности измерения во всем диапазоне температур, %: в диапазоне частот от 10 до 20 Гц в диапазоне частот от 20 до 500 Гц в диапазоне частот от 500 до 1000 Гц

Канал измерения относительного виброперемещения

Максимальные диапазоны измерения виброперемещения (в зависимости от используемых преобразователей), мкм:

Диапазон частот, Гц

Пределы допускаемой основной относительной погрешности на базовой частоте, %

Неравномерность амплитудно-частотной характеристики в диапазонах частот, %, не более:

от 0,05 до 250 Гц

от 250 до 500 Гц

Пределы допускаемой относительной погрешности измерения во всем диапазоне температур, %: в диапазоне частот от 0,05 до 250 Гц в диапазоне частот от 250 до 500 Гц

Канал измерения смещения

Максимальный диапазон измерения смещений, мм

Пределы допускаемой основной приведенной погрешности измерения, %

Пределы допускаемой приведенной погрешности измерений во всем диапазоне температур, %

Канал измерения числа оборотов

Диапазон измерений числа оборотов, об/мин

Пределы допускаемой абсолютной погрешности измерения числа оборотов по цифровому индикатору, об/мин ±2,0

Пределы допускаемой относительной погрешности

измерения числа оборотов по унифицированному сигналу,            ±1,0

%

Условия эксплуатации:

Масса (в зависимости от спецификации на поставку), кг

от 10 до 200

Знак утверждения типа наносится на титульный лист и формуляр или паспорт методом печати или наклейки.

Аппаратура «Вибробит 300»

Формуляр

Руководство по эксплуатации с методикой

поверки

Руководство по эксплуатации «Аппаратура «Вибробит 300» ВШПА.421412.300 РЭ, раздел 1.4

Нормативные и технические документы, устанавливающие требования к аппаратуре «Вибробит 300»

ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений»

ГОСТ 25275-82 «Система стандартов по вибрации. Приборы для измерения вибрации вращающихся машин. Общие технические требования»

Технические условия 4277-003-27172678-12 ТУ

Общество с ограниченной ответственностью Научно-производственное предприятие «Вибробит»

(ООО НПП «Вибробит»)

Адрес места осуществления деятельности: 344092, Россия, Ростовская обл., г. Ростов-на-Дону, ул. Капустина, д.8, к. А

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»

Аттестат аккредитации, зарегистрированный в Госреестре средств измерений под № 30004-08 от 27.06.2008г.

Адрес: 119361, г.Москва, ул.Озерная, д.46
