МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\____________________-________________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

06         мая      о/ло/г лг 857

Лист № 1 Регистрационный № 82306-21                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Установки поверочные влагомеров нефти УПВ (далее - установка) предназначены для поверки поточных влагомеров нефти и нефтепродуктов.

Описание средства измерений

Принцип действия установки основан на воспроизведении единицы объемного влагосодержания нефти и нефтепродуктов в виде искусственных смесей дозированием жидкостей-компонентов смеси, состоящих из нефти (нефтепродуктов) и воды, последующей циркуляции и смешением по рабочему контуру установки.

Установка имеет две модификации: автоматизированная - «А» и неавтоматизированная - «Р». Установка представляет собой комплекс устройств: диспергатор и жидкостной циркуляционный термостат (далее - термостат), в модификации «А» в состав комплекса также входит персональный компьютер в комплекте с дисплеем и установленным программным обеспечением (далее - ПО).

Диспергатор конструктивно состоит из: несущей рамы, трубопроводной обвязки, образующей рабочий контур, и шкафа автоматизации и управления. На несущей раме размещены трубопроводная обвязка и шкаф автоматизации и управления. Несущая рама опирается на свободно ориентируемые колеса. К измерительному контуру модификации «А» гидравлически подключены линии дозирования, отбора пробы и дренирования. В состав рабочего контура входит: компенсатор объема, два теплообменника, циркуляционный шестеренный электронасосный агрегат - диспергатор, дозирующие и дренажные насосы в модификации «А», гибкое соединение, стыковочные переходы испытуемого влагомера, поплавковый и два обратных клапана.

В шкафу автоматизации и управления модификации установки «А» размещены: контроллер, модули ввода-вывода, частотный преобразователь, измеритель-регулятор температуры, пускатели, реле, автоматические выключатели и другие элементы автоматизации. В модификации «Р» контроллер, модули ввода-вывода отсутствуют. На боковой стороне шкафа автоматизации и управления размещен шкаф подключения поверяемых влагомеров.

Измерение количества дозируемых и сливаемых жидкостей в установке модификации «А» производится электронными весами MS 12002 TS и СЕ 6202-C или CE6202-C+ или AJ-6200CE, измерение температуры и давления осуществляется измерительными преобразователями ОВЕН, ДТС105 и ПД100И, соответственно. Выходные сигналы поверяемого влагомера снимаются в аналоговом или цифровом виде. Остаточное влагосодержание измеряется в пробе нефти (нефтепродукте) автоматическим титратором Compact V10S или C10S, 870 Titrino plus или MT Measurement моделей Т-20С, T-40V, T-40VC по методу К. Фишера совместно с электронными весами ME 204T, CE224-C+ или МТ моделей МТ224, МТ225 или MCA модели 324S-2ORU. Плотность жидкостей-компонентов измеряется измерителем плотности жидкости ВИП-2МР в отобранных пробах.

Измерение количества дозируемых и сливаемых жидкостей в установке модификации «Р» производится электронными весами СЕ 6202-C или CE6202-C+ или AJ-6200CE, измерение температуры осуществляется измерительными преобразователями ДТС105. Измерение остаточного влагосодержания производится с применением аналогичных средств измерений установки модификации «А».

Перечень средств измерений из состава установок модификации «А» и модификации «Р» приведены в таблице 1 и 2, соответственно.

В установке модификации «А» воспроизведение искусственных смесей производится в автоматизированном режиме. В модификации установки «Р» в ручном режиме. Получение искусственных смесей с заданным значением влагосодержания производится способом добавления или замещения в установленном температурном диапазоне и диапазоне избыточного давления. В установке модификации «Р» добавление жидкостей-компонентов в рабочий контур установки, слив жидкости производится ручным способом, в модификации «А» осуществляется автоматизированно. Циркуляция и смешение жидкостей производится насосом в замкнутом рабочем контуре установки через первичный преобразователь влагомера. Измеренные данные передаются в шкаф автоматизации и управления в аналоговом виде. В модификации установки «А» преобразование сигналов, обработка измеренных данных и вычисление воспроизводимой единицы влагосодержания, дозирование жидкостей-компонентов смеси, циркуляция смесей, слив жидкости, опорожнение установки, установление и регулирования температуры смеси и избыточного давления производится контроллером ICP DAS WP-2241-CE7 в автоматизированном режиме. Результаты измерений и вычислений отображаются в программе на экране персонального компьютера. В модификации установки «Р» регулирование температуры осуществляется термостатом, регулирование давления осуществляется ручным способом, обработка измеренных данных и вычисление воспроизводимой единицы влагосодержания производится оператором.

Установка не пломбируется. Серийный номер установки наносится на информационной табличке методом лазерной гравировки. Знак поверки наносится на свидетельство о поверке установки.

Расшифровка условного обозначения установки:

Таблица 1 - Перечень средств измерений из состава установки модификации «А»

Продолжение таблица 1

Таблица 2 - Перечень средств измерений из состава установки модификации «Р»

Место нанесения знака утверждения типа

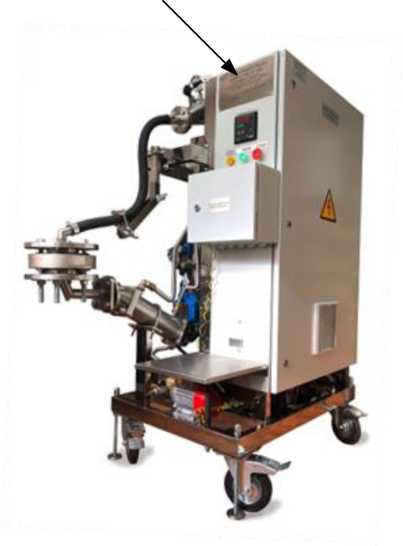

Рисунок 1 - Общий вид установки модификации «А»

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид установки модификации «Р»

В установке модификации «Р» ПО отсутствует.

ПО установки модификации «А» состоит из ПО верхнего уровня и ПО нижнего уровня. ПО нижнего уровня является встраиваемым в съемную память контроллера ICP DAS WP-2241-CE7. ПО верхнего уровня загружается в жесткую память персонального компьютера. ПО верхнего и нижнего уровней устанавливается на этапе изготовления установки и является ее неотъемлемыми частями. Метрологически значимая часть ПО содержится в файле MeraLib_CE.dll и хранится в контроллере ICP DAS WP-2241-CE7.

ПО осуществляет управление установкой в автоматическом режиме. ПО верхнего уровня формирует человеко-машинный интерфейс управления и настройку установки, формирования протоколов поверки и сохранение параметров установки в файл.

Сведения об идентификационных данных метрологически значимой части ПО приведены в таблице 3.

Уровень защиты ПО и измерительной информации «средний» по Р 50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения установки модификации «А»

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится на идентификационную табличку способом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 6 - Комплектность средства измерений

приведены в п. 1.4 руководства по эксплуатации НТ 156.00.00.001 РЭ.

ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов

ТУ 28.99.39.190-029-58651280-2020 Установки поверочные влагомеров нефти УПВ. Технические условия

Общество с ограниченной ответственностью «Норма-Тест»

(ООО «Норма-Тест»)

ИНН 1655052717

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а, помещ. 006

Общество с ограниченной ответственностью «Норма-Тест»

(ООО «Норма-Тест»)

ИНН 1655052717

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а, помещ. 006

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

ИНН 0278005403

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Уникальный номер в реестре аккредитованных лиц № RA.RU.311366

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555

Лист № 1 Регистрационный № 97529-26                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Установка поверочная пикнометрическая ПУ-ИС (далее - установка) предназначена для измерений плотности жидкости, предпочтительно плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для поверки и калибровки поточных преобразователей плотности жидкости в составе систем измерений количества и показателей качества нефти и нефтепродуктов в условиях эксплуатации и при лабораторных исследованиях.

Описание средства измерений

К данному типу средств измерений относится установка поверочная пикнометрическая ПУ-ИС с заводским номером 09-50-17.

Принцип измерения плотности установкой основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров металлических напорных. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на весах неавтоматического действия методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи манометров, термометров цифровых в комплекте с термопреобразователем сопротивления, входящих в комплект установки.

Конструктивно установка состоит из следующих основных частей: технологический бокс подключения установки к трубопроводу, термобокс с двумя рабочими пикнометрами и термодатчиками, бокс с весами, бокс с комплектом калибровочных гирь, бокс с вспомогательным оборудованием и ЗИП, кейсы с термометром и манометром. В технологическом боксе установки размещены комплект кранов для управления потоком исследуемого продукта и линия подключения термобокса с рабочими пикнометрами, а также ротаметр. В вспомогательном транспортном боксе расположены гибкие рукава высокого давления с быстросъёмными соединениями и вспомогательное оборудование, входящее в состав установки. При отборе пробы жидкости пикнометры помещаются в термобокс и с помощью рукавов высокого давления соединяются с технологическим боксом. Технологический бокс также, с помощью рукавов высокого давления, подключается к трубопроводу с исследуемой жидкостью.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в цифровом формате наносится на шильдик, расположенный на внутренней поверхности технологического бокса, методом трафаретной печати (рисунок 1).

Общий вид установки показан на рисунке 2.

Пломбирование установок не предусмотрено.

ООО «ИНВЕСТСТРОЙ» УСТАНОВКА ПОВЕРОЧНАЯ ПИКНОМЕТРИЧЕСКАЯ «ПУ-ИС» Зав. № 09-50-17

Рабочее давление 6,3 МПа Максимально допустимое давление 10 МПа

Рисунок 1 - Место нанесения заводского номера

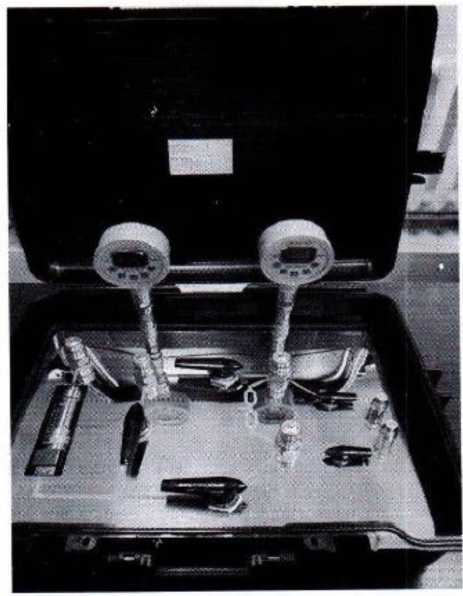

Рисунок 2 - Общий вид установки

Таблица 1 - Метрологические характеристики установки

Таблица 2-Технические характеристики установки

Таблица 3 - Показатели надежности

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность установки

Продолжение таблицы 4

приведены в руководстве по эксплуатации «Установка поверочная пикнометрическая ПУ-ИС № 09-50-17» раздел «Эксплуатация установки».

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений плотности, утвержденная

Приказом Росстандарта от 01.11.2019 № 2603

Правообладатель

Общество с ограниченной ответственностью «Инвестстрой»

(ООО «Инвестстрой»)

ИНН 7701704135

Юридический адрес: 129110, Россия, г. Москва, ул. Щепкина, д. 49, каб. 7, помещ. II, эт. 4

Телефон / Факс: +7 (496) 6818030

Web-сайт: www.invest-eng.ru

E-mail: infoinvest@aoks-m.ru

Изготовитель

Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой»)

ИНН 7701704135

Адрес: 129110, Россия, г. Москва, ул. Щепкина, д. 49, каб. 7, помещ. II, эт. 4 Телефон / Факс: +7 (496) 6818030

Web-сайт: www.invest-eng.ru

E-mail: infoinvest@aoks-m.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, г. Санкт-Петербург, пр-кт Московский, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555
