V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

07 мая 2026 г.                                                                                872

________ № ______

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 23 марта 2026 г.

№ 559 «Об утверждении типов средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 5 приложения к приказу от 23 марта 2026 г. № 559 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\_____________________________________/

Регистрационный № 98052-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ротаметры Sekee RM (далее - ротаметры) предназначены для измерений объемного расхода жидкостей и газов.

Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.

Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились.

Положение поплавка передается на индикатор магнитным способом. Показание расхода отображается при помощи механического отсчетного устройства стрелочного типа. Ротаметры могут выпускаться с жидкокристаллическим дисплеем.

Ротаметры выпускаются с фланцевым, резьбовым или clamp присоединением к трубопроводу.

По способу монтажа на трубопровод ротаметры могут выпускаться в вертикальном или горизонтальном исполнении. В горизонтальном исполнении в ротаметре используется демпфирующее устройство.

Структура условного обозначения ротаметров представлена ниже.

Sekee RM | xXx |   -   | X   ~

1 2

• 1 - номинальный диаметр, DN, от 15 до 200;

• 2 - идентификатор использования в отраслях:

R - применение в судовой отрасли

Р - общепромышленное применение

Ротаметры могут быть оснащены выходами: токовым (от 4 до 20 мА), HART, цифровым по протоколу ModBus.

Общий вид ротаметров представлен на рисунке 1. Серийный номер ротаметров наносится в буквенно-цифровом формате на отсчетное устройство методом печати, а также на металлическую табличку методом лазерной гравировки, которая крепится на корпус ротаметра. Макет таблички представлен на рисунке 3. Пломбировка от несанкционированного доступа обеспечивается нанесением защитной наклейки на крышку отсчетного устройства и корпуса в соответствии с рисунком 2. Нанесение знака поверки на средство измерений не предусмотрено.

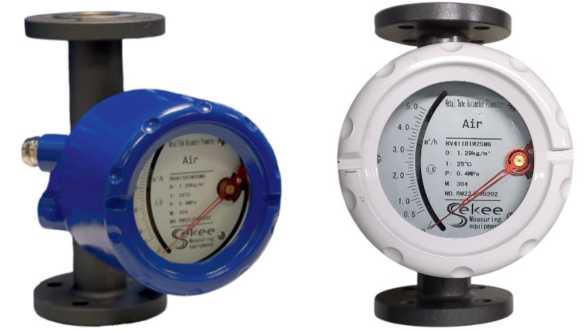

Рисунок 1 - Общий вид ротаметров

Место пломбировки от

несанкционированного доступа

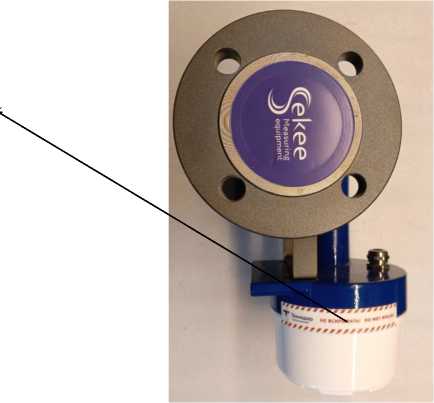

Рисунок 2 - Место пломбировки от несанкционированного доступа

Место нанесения знака утверждения типа

Место нанесения серийного номера

тел.: 8 800 250 00 16, https://technodar.group

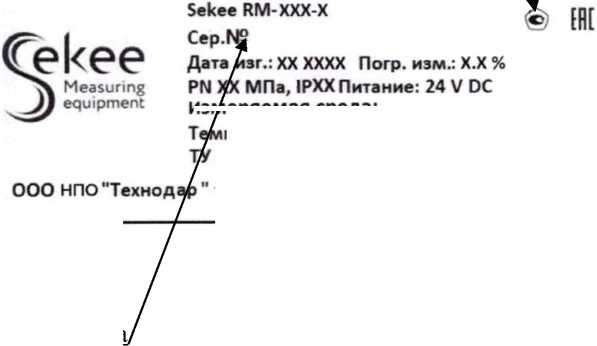

Рисунок 3 - Место нанесения серийного номера и знака утверждения типа

п. изм. среды от -XX до +ХХХ°С 26.51.52-001-86039744-2024

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации ротаметров, осуществляет расчет объемного расхода. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в цифровой или аналоговый сигналы. Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».

Идентификационные данные ПО расходомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

аблица 3 - Основные технические характеристики

аблица 4 - Показатели надежности

на титульный лист паспорта и руководства по эксплуатации ротаметра типографским способом и на ротаметр методом лазерной гравировки.

Таблица 5 - Комплектность средства измерений

приведены в разделе 2. «Принцип работы и устройство ротаметра» руководства по эксплуатации.

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ТУ 26.51.52-001-86039744-2024 «Ротаметры Sekee RM. Технические условия»

Общество с ограниченной ответственностью Научно-производственное объединение «Технодар»

(OOO НПО «Технодар»)

ИНН: 1001193491

Юридический адрес: 185034, Республика Карелия, г. Петрозаводск, р-н Ключевая,

6-й Гвардейский пер., д. 7А

Телефон: +7 (800) 250-00-16

E-mail: info@technodar.group

Web сайт: technodar.group

Общество с ограниченной ответственностью Научно-производственное объединение «Технодар»

(OOO НПО «Технодар»)

ИНН: 1001193491

Адрес: 185034, Республика Карелия, г. Петрозаводск, р-н Ключевая, 6-й Гвардейский пер., д. 7А

Телефон: +7 (800) 250-00-16

E-mail: info@technodar.group

Web сайт: technodar.group

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13
