Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Расходомеры ультразвуковые |
UFM 3030, UFM 3030300, UFM 500-030, UFM 500-300 |
48218-11 |
«ГСИ. Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300. Методика поверки» (утверждена ГЦИ СИ ФГУП «ВНИИМС» 01.09.2011 г.) |
РТ-МП-113-208- 2026 для вновь изготавливаемых средств измерений в дополнение к «ГСИ. Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500030, UFM 500-300. Методика поверки» (утверждена ГЦИ СИ ФГУП «ВНИИМС» 01.09.2011 г.) |
Общество с ограниченной ответственностью «УЛЬТРА СТАНДАРТ» (ООО «УЛЬТРАСТАНДАРТ»), Самарская обл., с.п. Верхняя Подстепновка |
ФБУ «НИЦ ПМ -Ростест», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 07 » мая 2026 г. № 87 6
Лист № 1 Регистрационный № 48218-11 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 Назначение средства измеренийРасходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 (далее - расходомеры), предназначены для измерений расхода жидкостей и сжиженных газов в трубопроводах.
Описание средства измеренийРасходомер состоит из первичного преобразователя расхода (ППР) с ультразвуковыми датчиками и электронного блока (конвертера сигналов - СК).
Принцип работы расходомеров основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости потока жидкостив трубопроводе.
Измерительная информация о разнице во времени прохождения сигналов фиксируется и обрабатывается в конвертере сигналов, содержащем нормирующие и аналого-цифровые преобразователи, устройства цифровой обработки сигналов, и преобразуется в значения объемного или массового расхода измеряемой среды. Полученные значения измеряемой величины отображаются на жидкокристаллическом дисплее расходомера или поступают на интерфейсы передачи измерительной информации: аналоговый токовый выход с унифицированным выходным сигналом 4-20 мА, частотный выход 0-2000 Гц, выходы по цифровым протоколам HART, Modbus или Profibus PA.
Расходомеры UFM 3030 состоят из ППР модели UFS 3000 и конвертера сигналов модели UFC 030.
Расходомеры UFM 3030-300 состоят из ППР модели UFS 3000 и конвертера сигналов модели UFC 300.
Расходомеры UFM 500-030 состоят из ППР UFS 500 и конвертера сигналов UFC 030.
Расходомеры UFM 500-300 состоят из ППР UFS 500 и конвертера сигналов UFC 300.
Расходомеры имеют компактное исполнение (UFM 3030К, UFM 3030-300К, UFM 500K, UFM 500-030К), взрывозащищенный вариант компактного исполнения (UFM 3030K- 1Ex, UFM 3030K-300-1Ex, UFM 3030K/i-1Ex, UFM 3030K/i-300-1Ex UFM 500K-1Ex, UFM 500K-030-1Ex, UFM 500K/i-030-1Ex), раздельное исполнение (UFM 3030F, UFM 3030-300F, UFM 500F, UFM 500-030F), взрывозащищенный вариант раздельного исполнения (UFM 3030F-1Ex, UFM 3030F-300-1Ex, UFM 3030F/i-1Ex, UFM 3030F/i-300-1Ex, UFM 500F-1Ex, UFM 500F-030-1Ex, UFM 500F/i-030-1Ex, UFM 500F-300-1Ex, UFM 500F/i-300-1Ex). Расходомеры имеют специальные раздельные исполнения, отличающиеся расширенным температурным диапазоном измеряемой среды: UFM 3030 F/ХТ (для Ду 25...150), UFM 3030F/XT-300, UFM 3030F/XT-1Ex,
UFM 3030F/XT-300-1Ex, UFM 3030F/i/XT-1Ex, UFM 3030F/XT/HJ, UFM 3030F/XT/HJ -1Ex, UFM 3030F/i/XT/HJ-1Ex, UFM 3030F/HJ-1Ex, UFM 3030F/i/XT-300-1Ex,
UFM 500F-HT-1Ex/UFM 500F-HT-HJ-1Ex, UFM 500F/i-HT-1Ex/UFM 500F-HT-HJ-1Ex, UFM 500F-030-HT, UFM 500F-030-HT-1Ex/UFM 500F-030-HT-1Ex,
UFM 500F/i-030-HT-1Ex/UFM 500F/i-030-HT-HJ-1Ex.
Возможно изготовление редундантного исполнения расходомеров. Редундантное исполнение - два и более расходомера, расположенных последовательно на одном измерительном участке (измерительной трубе). Каждый расходомер оснащен отдельным ППР и СК, имеет уникальный серийный номер и паспорт. Допускается расходомеру в таком исполнении присваивать один серийный номер и оформлять один паспорт, при этом в паспорте указывается, что расходомер редундантного исполнения, а также дополнительно указываются серийные номера ППР и СК.
Цвет окраски расходомера может быть различным. Исполнение расходомера определяется при заказе.
Серийный номер, наносятся методом гравировки или типографическим способом в буквенно-числовом формате на маркировочные таблички, расположенные на корпусе конвертера сигналов.
Нанесение знака поверки на расходомеры не предусмотрено.
Место нанесения знака утверждения типа
Серийный номер
РОССИЯ, САМАРА
ООО"КР0НЕ-Автомашка"
а) Металлическая маркировочная табличка

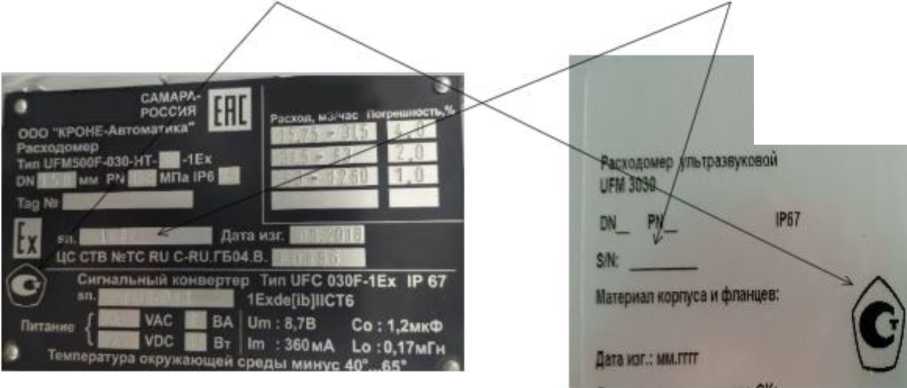

Рисунок 1 - Внешний вид маркировочной таблички

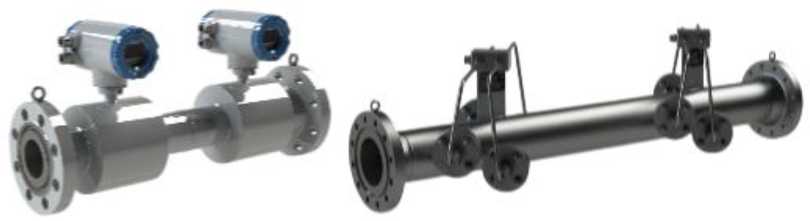

Рисунок 2 - Расходомер UFM 3030K и UFM 3030-300K

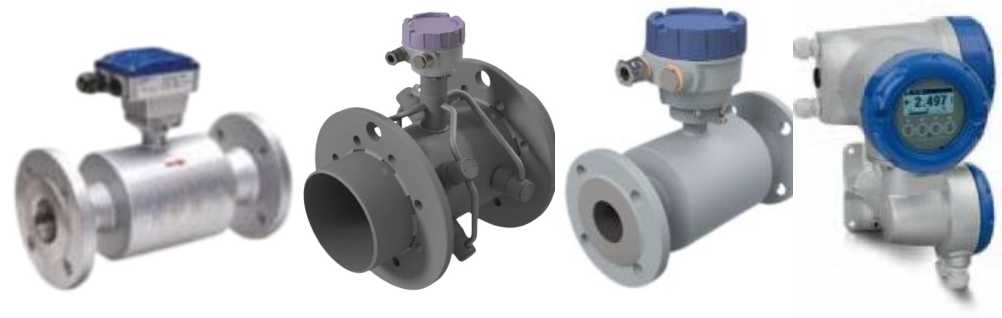

Рисунок 3 - Редундантное исполнение расходомеров
Рисунок 4 - Расходомер UFM 500K, UFM 500-030 K
Рисунок 5 - Первичный преобразователь расхода UFS 500
Рисунок 6 - Первичный преобразователь расхода UFS 3000 и конвертер сигналов UFC 300
а) Корпус с квадратным фланцем
в) Корпус с круглым фланцем
б) Консоль с квадратным фланцем
г) Консоль с круглым фланцем

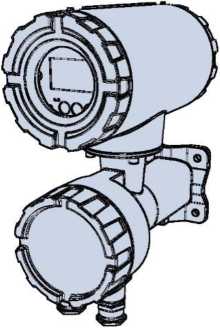

Рисунок 7 - Варианты корпуса и консоли СК UFC 030
1 - самоклеящаяся пломба в виде наклейки из легко разрушаемого материала.
Рисунок 8 - Опломбирование конвертера сигналов от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (далее - ПО) расходомеров установлено в конвертере сигналов и представляет собой микропрограмму, встроенную в аппаратное устройство цифровой обработки сигналов конвертера. Посредством микропрограммы осуществляются функции обработки и индикации результатов измерений объемного расхода и объема жидкостей на жидкокристаллическом индикаторе (ЖКИ), настройка расходомера, установка режимов работы непосредственно с использованием органов управления конвертера, формирования параметров выходных сигналов. Разделения на метрологически значимое и метрологически незначимое ПО нет.
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ расходомера не проводится. Для контроля работы расходомера в конвертере сигналов проводится самодиагностика. Для защиты от несанкционированного доступа к ПО расходомеров доступ к настройкам расходомера ограничен паролями и пломбами.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
UFC 030 |
UFC 300 |
|
Номер версии (идентификационный номер) ПО |
1.1.ZZ |
1.1.ZZ |
|
П р и м е ч а н и я: Где «z» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||
Уровень защиты от непреднамеренных и преднамеренных изменений (в соответствии с Р 50.2.077-2014):
-
- «высокий», при пломбировке преобразователя сигналов;
-
- «средний» без пломбировки преобразователя сигналов.
Таблица 2 - Метрологические характеристики UFM 3030, UFM 3030-300, UFM 500-030,
UFM 500-300
|
Наименование характеристики |
Значение |
|
Диаметры условного прохода^, Ду, мм |
от 25 до 1600 |
|
Диапазон скоростей потока v, м/с |
от 0,0625 до 20,0000 |
|
Диапазон измерений объемного расхода (зависит от Ду), м3/ч |
от 0,11 до 143360 |
|
Пределы допускаемой относительной погрешности при поверке проливным методом, % -при скорости потока от 0,5 до 20 м/с -при скорости потока от 0,25 до 0,5 м/с3) -при скорости потока от 0,125 до 0,25 м/с3) -при скорости потока от 0,0625 до 0,125 м/с3) |
±0,5; (±1,5; ±3,0; ±6,0) 2) ±1,0 ±2,0 ±4,0 |
|
Пределы допускаемой относительной погрешности при поверке имитационным методом, % -при скорости потока от 0,5 до 20 м/с -при скорости потока от 0,25 до 0,5 м/с -при скорости потока от 0,125 до 0,25 м/с -при скорости потока от 0,0625 до 0,125 м/с |
±1,0 ±2,0 ±4,0 ±8,0 |
|
Пределы допускаемой относительной погрешности при поверке проливным методом в условиях эксплуатации на рабочей среде при скорости потока от 0,5 до 15 м/с (с использованием преобразователей расхода системы измерения количества и показателей качества нефти (СИКН) или ТПУ) 4), % |
0,4 |
|
Воспроизводимость результатов измерений, % от измеренного значения |
±0,2 |
|
П р и м е ч а н и я:
| |
Таблица 3 - Метрологические характеристики UFM 500F-HT, UFM 500F-030 HT
|
Наименование характеристики |
Значение |
|
Диаметры условного прохода, Ду, мм |
от 25 до 300 |
|
Диапазон скоростей потока v, м/с |
от 0,25 до 20,00 |
|
Диапазон измерений объемного расхода (зависит от Ду), м3/ч |
от 0,44 до 5040 |
|
Пределы допускаемой основной относительной погрешности, % -при скорости потока от 1 до 20 м/с; -при скорости потока от 0,5 до 1 м/с; -при скорости потока от 0,25 до 0,5 м/с; |
±1,01); ±2,02) ±2,01); ±4,02) ±4,01); ±8,02) |
|
Пределы допускаемой дополнительной относительной погрешности измерений, при изменении температуры измеряемой среды на 10 К |
±0,1% |
|
Наименование характеристики |
Значение |
|
Воспроизводимость результатов измерений, % от измеренного значения |
±0,3 |
|
П р и м е ч а н и я:
| |
Таблица 4 - Технические характеристики UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300
|
Наименование характеристики |
Значение |
|
Максимальное содержание газа (по объему), % |
< 2 |
|
Максимальное содержание твердых частиц (по объему), % |
< 5 |
|
Вязкость измеряемой среды, сСт |
от 0,1 до 200 |
|
Максимальное давление измеряемой среды, МПа |
10 (до 50 МПа по заказу) |
|
Температура измеряемой среды, °С UFM 3030 К, UFM 500 K UFM 3030 F UFM 500 F UFM 3030 F/ХТ, UFM 3030-300 F ХТ1) |
от -50 до +140 от -50 до +180 от -50 до +150 от -50 до +220 |
|
Степень защиты от внешних воздействий, обеспечиваемая оболочкой электрооборудования по ГОСТ 14254-2015 (IEC 60529:2013), не менее:
|
IP65/IP67 (опционально IP66/IP67) IP65/IP67 (опционально IP66/IP67) IP65/IP67, IP65/IP68, (опционально IP66/IP67 или IP66/IP68) |
|
Компактное взрывозащищенное исполнение
|
1Ex db [ib Gb] IIC Т6...Т3 Gb X или 1Ex db eb [ib Gb] IIC Т6.Т3 Gb X Ex tb [ib Db] IIIC T85°C...T145°C Db X 1Ex db [ia Ga] [ib Gb] IIC T6.. .Т3 Gb X или 1Ex db eb [ia Ga] [ib Gb] IIC T6...Т3 Gb X Ex tb [ia Da] [ib Db] IIIC T85°C...T145°C Db Х |
|
Раздельное взрывозащищенное исполнение первичный преобразователь расхода: UFS 3000F-1Ex, UFM 3030F/HJ-1Ex UFS 3000F/XT-1Ex, UFS 3030F/XT/HJ-1Ex сигнальный конвертер: UFC 030F-1Ex UFC 030F/i-1Ex |
1Ex ib IIC T6...T3 Gb X Ex tb IIIC T85°C...T185°C Db X 1Ex ib IIC T6.T2 Gb X Ex tb IIIC T85°C...T225°C Db X 1Ex db [ib Gb] IIC T6 Gb X или 1Ex db eb [ib Gb] IIC T6 Gb X Ex tb [ib Db] IIIC T85°C Db X 1Ex db eb [ia Ga] [ib Gb] IIC T6 Gb X или 1Ex db ia Ga] [ib Gb] IIC T6 Gb X Ex tb [ia Da] [ib Db] IIIC T85°C Db X |
|
Температура окружающей среды, °С |
от -45 (опционально -55) до +70 |
|
Температура хранения, °С |
от -40 до +70 |
|
Напряжение питания, В, пер. ток |
от 100 до 240 (от 48 до 63 Гц), +10 % / -15% |
|
24 +10 % / -15%; от 18 до 35 В пост. тока | |
|
Потребляемая мощность: для переменного тока, В^А, не более для постоянного тока, Вт, не более |
о о |
|
П р и м е ч а н и я: 1) В том числе с рубашкой обогрева (HJ) | |
|
Таблица 5 - Технические характеристики UFM 500F-HT, UFM |
500F-030 HT |
|
Наименование характеристики |
Значение |
|
Максимальное содержание газа (по объему), % |
< 2 |
|
Максимальное содержание твердых частиц (по объему), % |
< 5 |
|
Вязкость измеряемой среды, сСт |
от 0,1 до 200 |
|
Максимальное давление измеряемой среды, МПа |
16 (до 50 МПа по заказу) |
|
Температура измеряемой среды, °С |
от -200 до +440 |
|
Степень защиты от внешних воздействий, обеспечиваемая оболочкой электрооборудования по ГОСТ 14254-2015 (IEC 60529:2013), не менее:
|
IP65/IP67 (опционально IP66/IP67) IP65 (опционально IP66/IP67) |
|
Наименование характеристики |
Значение |
|
Взрывозащищенное исполнение первичный преобразователь расхода: UFS 500F-HT-1Ex, UFS 500F-HT-HJ-1Ex сигнальный конвертер: UFC 030F-1Ex UFC 030F/i-1Ex |
1Ex ib IIC T6...T1 Gb X Ex tb IIIC T85°C...T445°C Db X 1Ex db [ib Gb] IIC T6 Gb X или 1Ex db eb [ib Gb] IIC T6 Gb X Ex tb [ib Db] IIIC T85°C Db X 1Ex db eb [ia Ga] [ib Gb] IIC T6 Gb X или 1Ex db ia Ga] [ib Gb] IIC T6 Gb X Ex tb [ia Da] [ib Db] IIIC T85°C Db X |
|
Температура окружающей среды, °С |
-45 (опционально -55) до +70 |
|
Температура хранения, °С |
от -40 до +70 |
|
Напряжение питания |
от 100 до 240 В пер. тока (от 48 до 63 Гц), +10 %/-15% |
|
24 ± 3 В пер. тока от 18 до 32 В пост. тока | |
|
Потребляемая мощность: для переменного тока, В\А, не более для постоянного тока, Вт, не более |
о о |
наносится на титульные листы эксплуатационной документации типографским способом и на маркировочную табличку расходомера заводским способом или с помощью наклейки.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер ультразвуковой |
UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 |
1 шт. |
|
Паспорт |
8.1000.11ПС1) 8.1000.12ПС2) |
1 экз. |
|
Руководство по монтажу, эксплуатации и техническому обслуживанию |
7.30787.11.00 РЭ 1) UFM 3030-1-00-00-00 РЭ 2) |
1 экз. |
|
Примечания:
| ||
приведены в п.2.2 документах «Расходомер ультразвуковой UFM 500F-030-HT. Руководство по монтажу, эксплуатации и техническому обслуживанию» и «Расходомер ультразвуковой UFM 3030. Руководство по монтажу, эксплуатации и техническому обслуживанию».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-003-33530463-2006 «Расходомеры ультразвуковые UFM. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «КРОНЕ-Автоматика»
(ООО «КРОНЕ-Автоматика»).
ИНН 6318107839
Адрес: 443004, Самарская обл., Волжский р-н, п. Верхняя Подстепновка, д. 2
тел.: +7(846) 230-03-70, факс: +7(846) 230-03-11
E-mail: kar@krohne.su
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13
