№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

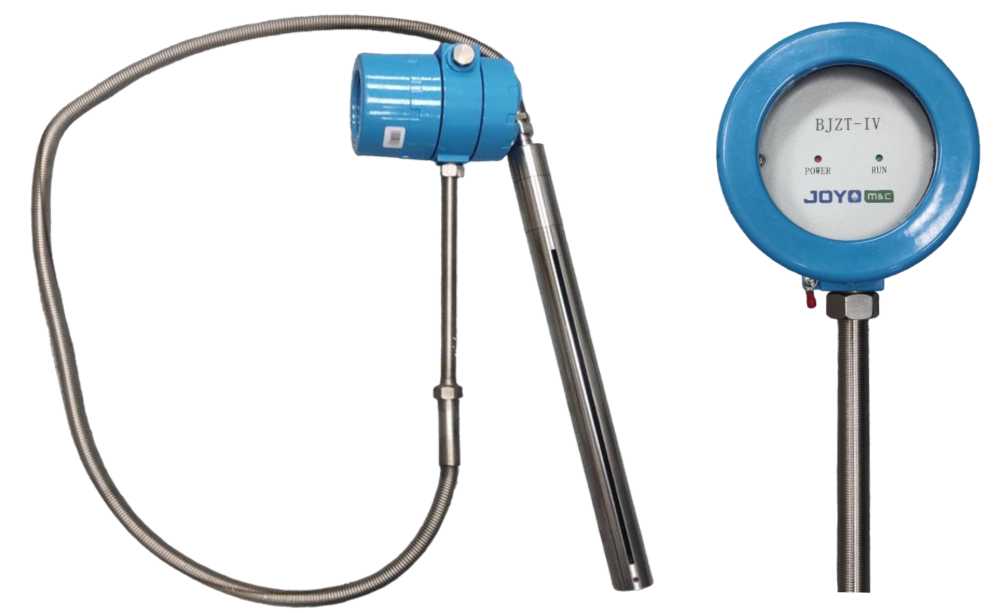

Термометры многоточечные

BJZT-IV

2303-0005

2302

91067-24

JOYO M&C

Technology Co., Ltd, Китай

МП 207-0502023 с изменением №1

РТ-МП-498-

207-2026

22.04.

2026

Общество с ограниченной ответственностью «Эталон» (ООО «Эталон»), г. Пермь

ФБУ «НИЦ ПМ -

Ростест»,

г. Москва

2.

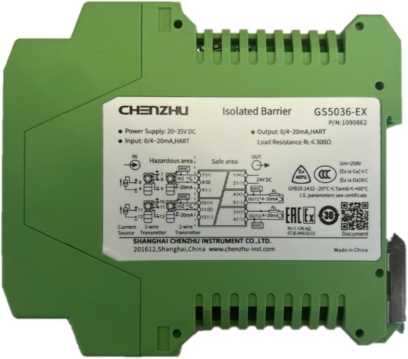

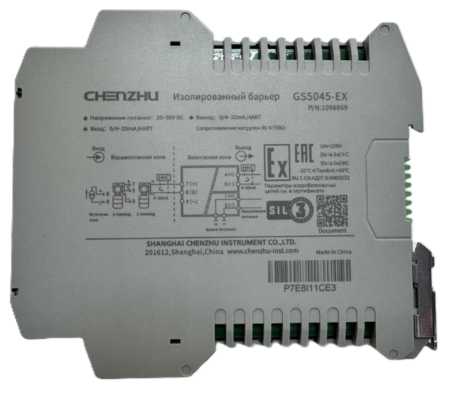

Преобразователи измерительные

GS

мод. GS8579-

EX.SIL №

1047861, мод.

GS8557-EX № 1015043, мод. GS8558-EX № 1062192

93091-24

SHANGHAI

CHENZHU INSTRUMENT

CO., LTD., Китай

РВНЕ.0018-

2024 МП

РВНЕ.0018-2024 МП (с изменениями № 1)

30.01.

2026

Общество с ограниченной ответственностью «АРМОРАЙЗ» (ООО «АРМОРАЙЗ»), г. Казань

ООО «РАВНОВЕ СИЕ», г. Москва

3.

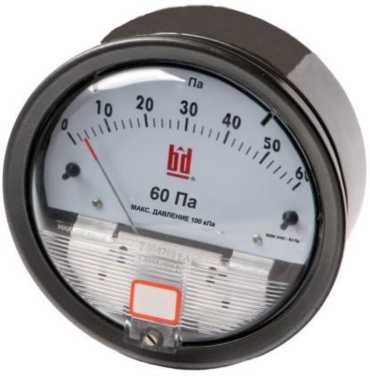

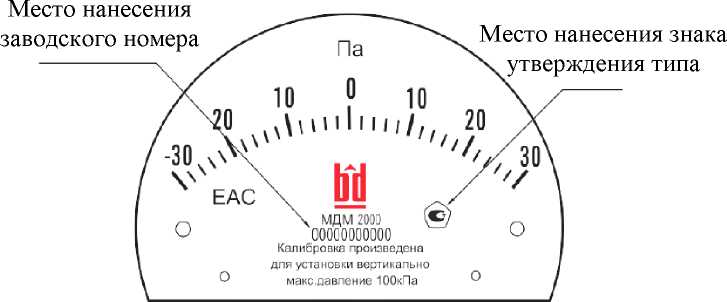

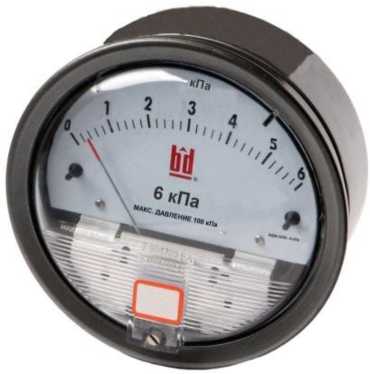

Манометры дифференциальные мембранные

МДМ 2000

(0-20 Па) зав. № 250828051;

(0-20 Па) зав.

№ 250828053;

(0-30 Па) зав.

№

71292-18

МП 231

0042-2018

МП 008-2025

05.12.

2025

Общество с

ограниченной ответственностью

«БРЕНД девелопмент» (ООО «БД»),

АО

«Медтехника

», г. Москва

02240701707;

(0-30 Па) зав. №

02240701720

г. Москва

4.

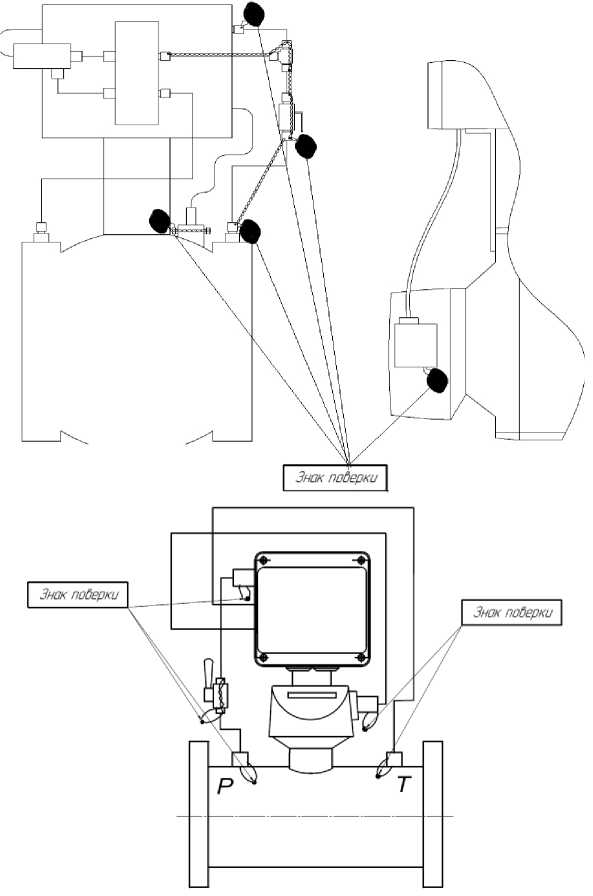

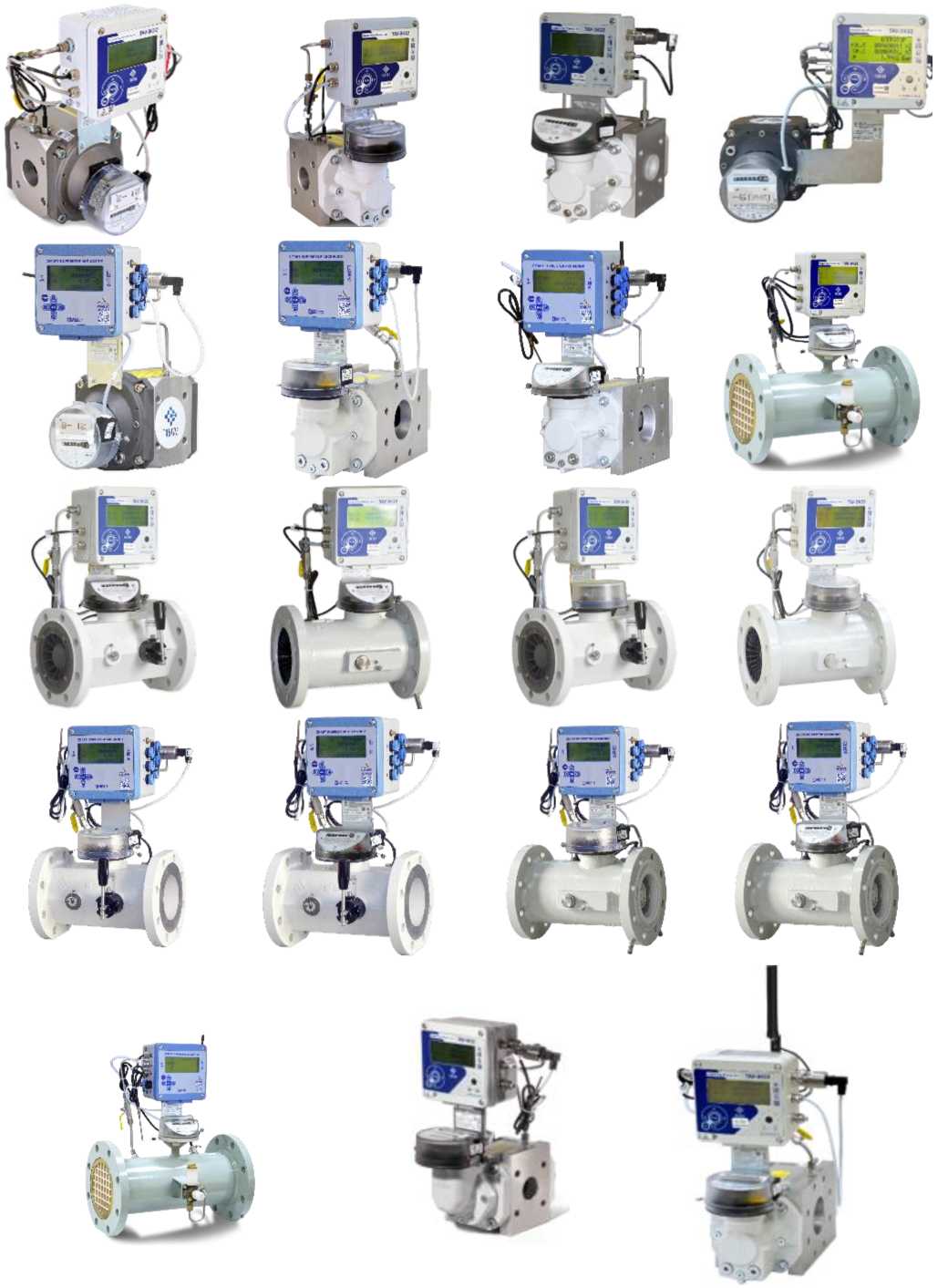

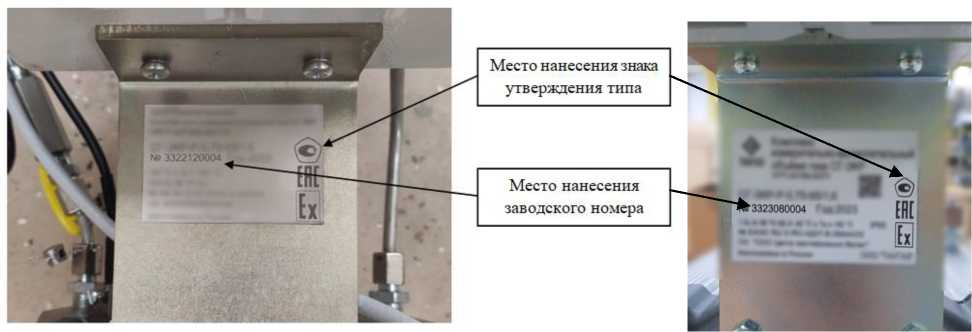

Комплексы измерительновычислительные объема газа

ТАУ-

СГЭКР

ТАУ-СГЭКР-Р -1,0-100/1,6-И зав.

№4826010015, ТАУ-СГЭКР-Т -1,0-650/1,6-И зав.

№4826010018

95475-25

Общество с ограниченной ответственность ю «ТАУГАЗ» (ООО «ТАУГАЗ »), Нижегородская обл., г. Арзамас

МП 1401/2

311229-2025

МП 1802/1

311229-2026

18.02.

2026

Общество с ограниченной ответственностью

«ТАУГАЗ» (ООО «ТАУГАЗ») , Нижегородская обл., г. Арзамас

ООО ЦМ «СТП», г. Казань

5.

Тахеометры электронные

AXIS

AXIS 10 зав. № 327634

96223-25

GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD, Китай

МП-27/016-

2025

МП-27/016-2025 с

изменением № 1

10.02.

2026

Общество с ограниченной ответственностью «ГЕОДЕТИКА» (ООО «ГЕОДЕТИКА»), г. Москва

ФГБУ «ГНМЦ» Минобороны России, Московская обл., г. Мытищи

6.

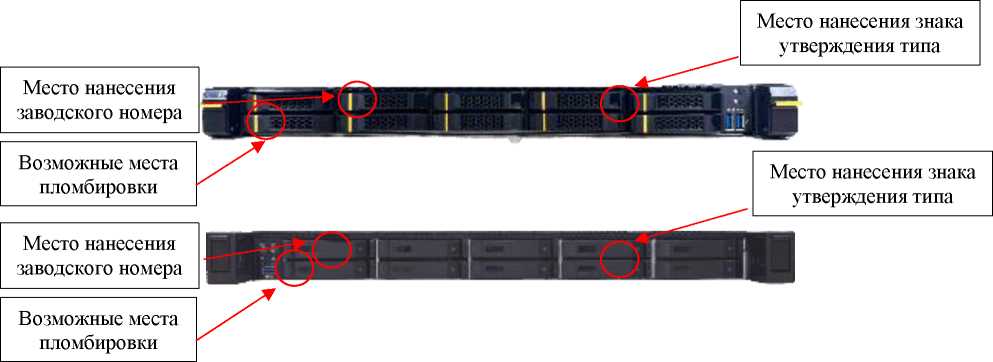

Системы контроля, мониторинга и управления трафиком

«Системы

КМУТ»

№S00023,

№S00025, зонды КМУТ

М5 зав. №

КМ00001,

КМ00002, КМУТ М6 зав. № SIGM00001

78350-20

Общество с

ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ»), Московская обл., г. Химки

МП5295-004-635512672022

РМБТ.46696

1.001 МП

Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ»), Московская обл., г. Химки

17.12.

2025

Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ»), Московская обл., г. Химки

ООО «МЕРА

ТИ»,

Московская обл., г. Химки

Структура и расшифровка

кода заказа термометров приведена на рисунке 1

и в таблице 1.

BJZT-IV

XI XI

XX

XXX

1

2      3

4

5

Позиция

Описание

Код

1

Обозначение средства измерений

BJZT-IV

2

Протокол передачи данных:

- HART

- MODBUS RTU

Hart

RS485

3

Режим измерений:

• - температура

• - температура с индикацией показаний уровня (при помощи датчика подтоварной воды 1000 мм)

Pt

PtW

4

Количество ЧЭ

от 9 до 16

5

Общая длина сенсора, м

от 2,5 до 55,0

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BJZT-IV HART

Номер версии (идентификационный код) ПО

не ниже BJZT IV Pt V5

Цифровой идентификатор ПО

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BJZT-IV RS 485

Номер версии (идентификационный код) ПО

не ниже BJZT-IV-RS485-Pt V3

Цифровой идентификатор ПО

отсутствует

Наименование характеристики

Значение

Диапазон измерений температуры ¹⁾, °С

от -196 до +90; от -40 до +70

Пределы допускаемой основной абсолютной погрешности измерений температуры (при температуре окружающей среды от +18 °С до +28 °С):

• - от -196 °С до +70 °С включ.

• - св. +70 °С

±0,5

±1,0

Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры окружающей среды от +(23±5) °С, °С / 10 °С

±0,03

Нормальные условия измерений, °С

от 18 до 28

¹⁾ Диапазон измерений температуры термометра определяется сведениями, указанными в его паспорте и/или на маркировочной табличке (шильде), прикрепляемой к верхней стороне корпуса ИП

Наименование характеристики

Значение

Разрешение при измерении температуры, °С

0,01

Напряжение питания постоянного тока, В:

• - для HART (номинальное значение)

• - для MODBUS RTU

24

от 6 до 32

Рабочие условия применения:

• - для ИП:

• - температура окружающей среды, °С

• - относительная влажность окружающего воздуха, %, не более

• - для ППТ:

• - температура окружающей среды, °С

• - относительная влажность окружающего воздуха, %

от -40 до +70

90

от -196 до +90 до 100

Степень защиты оболочки по ГОСТ 14254-2015

IP65

Маркировка взрывозащиты

0Ex ia IIC T6 Ga X

Габаритные размеры, мм

• - ИП

• - ППТ

0130x174

026х(от 100 до 55000)

Масса, кг, не более

20

Наименование характеристики

Значение

Средняя наработка на отказ, ч

120000

Срок службы, лет, не менее

15

Наименование

Обозначение

Количество

Термометр многоточечный

BJZT-IV

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Паспорт (на русском языке)

-

1 экз.

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.0

Цифровой идентификатор ПО

-

Модификация

Назначение

Количество входов и выходов

Диапазоны входного

сигнала

Диапазоны выходного сигнала

Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) основной погрешности преобразований, %

Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, %

1

2

3

4

5

6

7

GS8531-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 4 до 20 мА

от 4 до 20 мА

±0,4

±0,01

GS8532-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 4 до 20 мА

от 4 до 20 мА

±0,4

±0,01

GS8535-EX

Преобразование с развязкой выходного сигнала

1 вход

2 выхода

от 0 до 20 мА

от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

GS8536-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS8547-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS8549-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS8567-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS8568-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

GS8589-EX.11

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8589-EX.22

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8572-EX.TC

Преобразование сигналов преобразователей термоэлектрических¹⁾

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ⁴⁾

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8572-EX.SIL.TC

Преобразование сигналов преобразователей термоэлектрических¹⁾

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ⁴⁾

от 4 до 20 мА от 1 до 5 В

±0,1

±0,01

GS8576-EX.TC

Преобразование сигналов преобразователей термоэлектрических¹⁾

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ⁴⁾

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

1

2

3

4

5

6

7

GS8576-EX.SIL.TC

Преобразование сигналов преобразователей термоэлектрических¹⁾

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ⁴⁾

от 4 до 20 мА от 1 до 5 В

±0,1

±0,01

GS8577-EX.TC

Преобразование сигналов преобразователей термоэлектрических¹⁾

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ⁴⁾

от 4 до 20 мА

±0,1

±0,01

GS8578-EX.TC

Преобразование сигналов преобразователей термоэлектрических¹⁾

2 входа

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ⁴⁾

от 4 до 20 мА

±0,1

±0,01

GS8579-EX.TC

Преобразование сигналов преобразователей термоэлектрических¹⁾

2 входа

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ⁴⁾

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8572-EX.RTD

Преобразование сигналов термопреобразователей сопротивления²⁾

1 вход

1 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

1

2

3

4

5

6

7

GS8572-EX.R

Преобразование сигналов потенциометра

1 вход

1 выход

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8572-EX.SIL.RTD

Преобразование сигналов термопреобразователей сопротивления²⁾

1 вход

1 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 4 до 20 мА от 1 до 5 В

±0,1

±0,01

GS8576-EX.RTD

Преобразование сигналов термопреобразователей сопротивления²⁾

1 вход

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8576-EX.R

Преобразование сигналов потенциометра

1 вход

2 выхода

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8576-EX.SIL.RTD

Преобразование сигналов термопреобразователей сопротивления²⁾

1 вход

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 4 до 20 мА от 1 до 5 В

±0,1

±0,01

GS8577-EX.RTD

Преобразование сигналов термопреобразователей сопротивления²⁾

1 вход

1 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 4 до 20 мА

±0,1

±0,01

1

2

3

4

5

6

7

GS8578-EX.RTD

Преобразование сигналов термопреобразователей сопротивления²⁾

2 входа

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 4 до 20 мА

±0,1

±0,01

GS8579-EX.RTD

Преобразование сигналов термопреобразователей сопротивления²⁾

2 входа

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 7)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8579-EX.R

Преобразование сигналов потенциометра

2 входа

2 выхода

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8555-EX

Преобразование сигналов частоты

1 вход

2 выхода

от 0,1 до 100000 Гц

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

GS5035-EX

Преобразование с развязкой выходного сигнала

1 вход

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS5036-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

GS5038-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS5045-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS5067-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS5071-EX

Преобразование сигналов термопреобразователей сопротивления²⁾

1 вход

1 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS5072-EX

Преобразование сигналов преобразователей термоэлектрических¹⁾

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ⁴⁾

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

1

2

3

4

5

6

7

GS5076-EX

Преобразование сигналов термопреобразователей сопротивления²⁾

1 вход

2 выход

Сигналы от

термопреобразователей сопротивления (См. таблицу 6)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS5079-EX

Преобразование сигналов термопреобразователей сопротивления²⁾

2 входа

2 выхода

Сигналы от

термопреобразователей сопротивления (См. таблицу 6)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS5076-EX.TC

Преобразование сигналов преобразователей термоэлектрических¹⁾

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ⁴⁾

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS5079-EX.TC

Преобразование сигналов преобразователей термоэлектрических¹⁾

2 входа

2 выхода

Сигналы от

преобразователей термоэлектрических (См. таблицу 4) от -100 до +100 мВ⁴⁾

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8247-EX.AMR

Преобразование с развязкой выходного

сигнала

1 вход

4 выхода

от 4 до 20 мА

от 4 до 20 мА

16 бит

±0,1

±0,01

GS8247-EX.AR

Преобразование с развязкой выходного

сигнала

1 вход

3 выхода

от 4 до 20 мА

от 4 до 20 мА

±0,1

±0,01

1

2

3

4

5

6

7

GS8247-EX.MR

Преобразование входного сигнала в цифровой вид

1 вход

3 выхода

от 4 до 20 мА

16 бит

±0,1

±0,01

GS8247-EX.AM

Преобразование с развязкой выходного сигнала и в цифровой

вид

1 вход

2 выхода

от 4 до 20 мА

от 4 до 20 мА

16 бит

±0,1

±0,01

GS8272-EX.AMR

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления^{1) 2)}

1 вход

4 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 4 до 20 мА

16 бит

±0,1

±0,01

GS8272-EX.AR

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления^{1) 2)}

1 вход

3 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 4 до 20 мА

16 бит

±0,1

±0,01

GS8272-EX.MR

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления^{1) 2)}

1 вход

3 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

16 бит

±0,1

±0,01

1

2

3

4

5

6

7

GS8272-EX.AM

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления^{1) 2)}

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 4 до 20 мА и RS-485

±0,1

±0,01

GS4044-EX

Преобразование с развязкой выходного сигнала

1 вход

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS4045-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS4046-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS4067-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

GS4072-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления^{1) 2)}

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8572-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления^{1) 2)}

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

GS8579-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления^{1) 2)}

2 входа

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

GS8576-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления^{1) 2)}

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

1

2

3

4

5

6

7

GS8577-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления^{1) 2)}

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 4 до 20 мА

±0,1

±0,01

GS8578-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления^{1) 2)}

2 входа

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 4 до 20 мА

±0,1

±0,01

GS8074-EX

Преобразование

сигналов потенциометра

1 вход

1 выход

от 60 до 4000 Ом

от 60 до 4000 Ом

±0,1

±0,01

GS8081-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от -5 до +60 мВ

от -5 до +60 мВ

±0,03

±0,01

GS5076-EX.SIL.RTD

Преобразование сигналов термопреобразователей сопротивления²⁾

1 вход

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

GS5076-EX.SIL.TC

Преобразование сигналов преобразователей термоэлектрических^

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

1

2

3

4

5

6

7

GS8579-EX.SIL

Преобразование сигналов преобразователей термоэлектрических¹⁾³⁾ и термопреобразователей сопротивления²⁾⁴⁾

2 входа

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицы 4, 5) и термопреобразователей сопротивления (См. таблицы 7)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

GS8565-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 40 мА

от 0 до 40 мА

±0,2

±0,02 (при температуре рабочих условий измерений от -20 °С до 0 °С включ.)

±0,01 (при температуре рабочих условий измерений св. 0 °С до +60 °С включ.)

GS8566-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 40 мА

от 0 до 40 мА

±0,2

±0,02 (при температуре рабочих условий измерений от -20 °С до 0 °С включ.)

±0,01 (при температуре рабочих условий измерений св. 0 °С до +60 °С включ.)

GS5031-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 4 до 20 мА

от 4 до 20 мА

±0,4

±0,01

GS5032-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 4 до 20 мА

от 4 до 20 мА

±0,4

±0,01

1

2

3

4

5

6

7

GS5073-EX.RTD

Преобразование сигналов термопреобразователей сопротивления²⁾

1 вход

1 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 6)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

GS5073-EX.TC

Преобразование сигналов преобразователей термоэлектрических^

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

GS5067-EX.1

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,005

GS8558-EX

Преобразование с развязкой выходного сигнала напряжения постоянного и переменного тока (при частоте переменного тока от 200 Гц до 10 кГц)

1 вход

1 выход

от -10 до +10 В

от -10 до +10 В

±0,2

±0,005

¹⁾ Типы преобразователей термоэлектрических, соответствующих ГОСТ Р 8.585-2001, и их характеристики приведены в таблице 4.

²⁾ Типы термопреобразователей сопротивления, соответствующих ГОСТ 6651-2009, подключаемых по трехпроводной схеме, и их характеристики приведены в таблице 6.

³⁾ Типы преобразователей термоэлектрических, не соответствующих ГОСТ Р 8.585-2001, и их характеристики приведены в таблице 5.

⁴⁾ Типы термопреобразователей сопротивления, соответствующих ГОСТ 6651-2009, подключаемых по трехпроводной схеме к модификации GS8579-EX.SIL, и их характеристики приведены в таблице 7.

1

2

3

4

5

6

7

• 1) Для термопреобразователей сопротивления максимально допустимое сопротивление провода 50 Ом (при трех проводной схеме подключения)

• 2) При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 0,2 °C;

• 3) При подключении термоэлектрического преобразователя типа B диапазон температуры должен быть больше +680 °C для обеспечения нормированных характеристик.

• 4) При подключении термоэлектрического преобразователя типа S (при измерении температуры ниже +10 °C) пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) основной погрешности преобразований составят ±0,6 %.

• 5) По умолчанию преобразователи данной модификации настроены на преобразование входных сигналов от преобразователей термоэлектрических. Для преобразования входных сигналов напряжения постоянного тока (мВ) необходимо произвести настройку преобразователя согласно эксплуатационной документации.

Назначение

Количество входов и выходов

Диапазоны входного сигнала, В

Диапазоны выходного сигнала, В

Пределы допускаемой абсолютной основной погрешности преобразований, мВ

Пределы допускаемой относительной дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, %

1

2

3

4

5

6

Преобразование выходного сигнала напряжения постоянного тока

1 вход

1 выход

от -20 до 0,5 В

от -20 до 0,5 В

±50

±0,01

Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001

Диапазон измерений температуры, °С

T

от -200 до +400

E

от -200 до +900

J

от -200 до +1200

K

от -200 до +1372

N

от-200 до +1300

R

от-40 до +1768

S

от -40 до +1768

B

от +320 до +1820

L

от -200 до +800

Тип преобразователя термоэлектрического

Диапазон измерений температуры, °С

С

от 0 до +2200

D

от 0 до +2200

Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009

Диапазон измерений температуры, °С

Pt100

от -200 до +850

Pt1000

от -200 до +300

50М

от -50 до +150

100М

от -50 до +150

Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009

Диапазон измерений температуры, °С

50М

от -50 до +150

100М

от -50 до +150

ТЭДС в мкВ при температуре свободного конца 0°С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

0

0

13

27

40

54

67

81

94

108

122

10

135

149

163

176

190

204

218

231

245

259

20

273

287

301

315

329

342

356

370

385

399

30

413

427

441

455

469

483

498

512

526

540

40

555

569

583

598

612

627

641

656

670

685

50

699

714

728

743

757

772

787

801

816

831

60

846

860

875

890

905

920

934

949

964

979

70

994

1 009

1 024

1 039

1 054

1 069

1 084

1 099

1 114

1 129

80

1 145

1 160

1 175

1 190

1 205

1 221

1 236

1 251

1 266

1 282

90

1 297

1 312

1 328

1 343

1 359

1 374

1 389

1 405

1 420

1 436

ТЭДС в мкВ при температуре свободного конца 0°С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

100

1 451

1 467

1 483

1 498

1 514

1 529

1 545

1 561

1 576

1592

110

1 608

1 624

1 639

1 655

1 671

1 687

1 702

1 718

1 734

1750

120

1 766

1 782

1 798

1 814

1 830

1 846

1 862

1 878

1 894

1910

130

1 926

1 942

1 958

1 974

1 990

2 006

2 023

2 039

2 055

2 071

140

2 087

2 104

2 120

2 136

2 152

2 169

2 185

2 201

2 218

2 234

150

2 251

2 267

2 283

2 300

2 316

2 333

2 349

2 366

2 382

2 399

160

2 415

2 432

2 449

2 465

2 482

2 498

2 515

2 532

2 548

2 565

170

2 582

2 599

2 615

2 632

2 649

2 666

2 682

2 699

2 716

2 733

180

2 750

2 767

2 784

2 800

2 817

2 834

2 851

2 868

2 885

2 902

190

2 919

2 936

2 953

2 970

2 987

3 004

3 021

3 039

3 056

3 073

200

3 090

3 107

3 124

3 141

3 159

3 176

3 193

3 210

3 228

3 245

210

3 262

3 279

3 297

3 314

3 331

3 349

3 366

3 383

3 401

3 418

220

3 436

3 453

3 470

3 488

3 505

3 523

3 540

3 558

3 575

3 593

230

3 610

3 628

3 645

3 663

3 680

3 698

3 716

3 733

3 751

3 768

240

3 786

3 804

3 821

3 839

3 857

3 875

3 892

3 910

3 928

3 945

250

3 963

3 981

3 999

4 017

4 034

4 052

4 070

4 088

4 106

4 124

260

4 141

4 159

4 177

4 195

4 213

4 231

4 249

4 267

4 285

4 303

270

4 321

4 339

4 357

4 375

4 393

4 411

4 429

4 447

4 465

4 483

280

4 501

4 519

4 537

4 555

4 573

4 592

4 610

4 628

4 646

4 664

290

4 682

4 701

4 719

4 737

4 755

4 773

4 792

4 810

4 828

4 846

300

4 865

4 883

4 901

4 920

4 938

4 956

4 974

4 993

5 011

5 030

310

5 048

5 066

5 085

5 103

5 121

5 140

5 158

5 177

5 195

5 214

320

5 232

5 250

5 269

5 287

5 306

5 324

5 343

5 361

5 380

5 398

330

5 417

5 435

5 454

5 473

5 491

5 510

5 528

5 547

5 565

5 584

340

5 603

5 621

5 640

5 658

5 677

5 696

5 714

5 733

5 752

5 770

350

5 789

5 808

5 827

5 845

5 864

5 883

5 901

5 920

5 939

5 958

360

5 976

5 995

6 014

6 033

6 051

6 070

6 089

6 108

6 127

6 145

370

6 164

6 183

6 202

6 221

6 240

6 259

6 277

6 296

6 315

6 334

380

6 353

6 372

6 391

3 410

6 429

6 447

6 466

6 485

6 504

6 523

390

6 542

6 561

6 580

6 599

6 618

6 637

6 656

6 675

6 694

6 713

400

6 732

6 751

6 770

6 789

6 808

6 827

6 846

6 865

6 884

6 903

410

6 922

6 941

6 961

6 980

6 999

7 018

7 037

7 056

7 075

7 094

420

7 113

7 132

7 152

7 171

7 190

7 209

7 228

7 247

7 267

7 286

430

7 305

7 324

7 343

7 362

7 382

7 401

7 420

7 439

7 458

7 478

440

7 497

7 516

7 535

7 554

7 574

7 593

7 612

7 631

7 651

7 670

450

7 689

7 708

7 728

7 747

7 766

7 786

7 805

7 824

7 843

7 863

460

7 882

7 901

7 921

7 940

7 959

7 979

7 998

8 017

8 037

8 056

470

8 075

8 095

8 114

8 133

8 153

8 172

8 191

8 211

8 230

8 249

480

8 269

8 288

8 308

8 327

8 346

8 366

8 385

8 404

8 424

8 443

490

8 463

8 482

8 502

8 521

8 540

8 560

8 579

8 599

8 618

8 637

500

8 657

8 676

8 696

8 715

8 735

8 754

8 774

8 793

8 812

8 832

510

8 851

8 871

8 890

8 910

8 929

8 949

8 968

8 988

9 007

9 027

520

9 046

9 066

9 085

9 105

9 124

9 144

9 163

9 183

9 202

9 222

530

9 241

9 261

9 280

9 300

9 319

9 339

9 358

9 378

9 397

9 417

540

9 436

9 456

9 475

9 495

9 514

9 534

9 553

9 573

9 592

9 612

ТЭДС в мкВ при температуре свободного конца 0°С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

550

9 631

9 651

9 670

9 690

9 710

9 729

9 749

9 768

9 788

9 807

560

9 827

9 846

9 866

9 885

9 905

9 925

9 944

9 964

9 983

10 003

570

10 022

10 042

10 061

10 081

10 100

10 120

10 140

10 159

10 179

10 198

580

10 218

10 237

10 257

10 276

10 296

10 316

10 335

10 355

10 374

10 394

590

10 413

10 433

10 452

10 472

10 491

10 511

10 531

10 550

10 570

10 589

600

10 609

10 628

10 648

10 667

10 687

10 706

10 726

10 746

10 765

10 785

610

10 804

10 824

10 843

10 863

10 882

10 902

10 921

10 941

10 960

10 980

620

10 999

11019

11038

11058

11077

11097

11117

11136

11156

11175

630

11195

11214

11234

11253

11273

11292

11312

11331

11351

11370

640

11390

11409

11429

11448

11468

11487

11507

11526

11546

11565

650

11585

11604

11624

11643

11663

11682

11702

11721

11741

11760

660

11780

11799

11818

11838

11857

11877

11896

11916

11935

11955

670

11974

11994

12 013

12 033

12 052

12 072

12 091

12 111

12 130

12 150

680

12 169

12 189

12 208

12 228

12 247

12 267

12 286

12 306

12 325

12 344

690

12 364

12 383

12 403

12 422

12 442

12 461

12 481

12 500

12 520

12 539

700

12 559

12 578

12 597

12 617

12 636

12 656

12 675

12 695

12 714

12 734

710

12 753

12 772

12 792

12 811

12 831

12 850

12 870

12 889

12 908

12 928

720

12 947

12 967

12 986

13 006

13 025

13 044

13 064

13 083

13 103

13 122

730

13 141

13 161

13 180

13 200

13 219

13 238

13 258

13 277

13 297

13 316

740

13 335

13 355

13 374

13 393

13 413

13 432

13 452

13 471

13 490

13 510

750

13 529

13 548

13 568

13 587

13 606

13 626

13 645

13 665

13 684

13 703

760

13 723

13 742

13 761

13 781

13 800

13 819

13 839

13 858

13 877

13 896

770

13 916

13 935

13 954

13 974

13 993

14 012

14 032

14 051

14 070

14 089

780

14 109

14 128

14 147

14 167

14 186

14 205

14 224

14 244

14 263

14 282

790

14 301

14 321

14 340

14 359

14 378

14 398

14 417

14 436

14 455

14 475

800

14 494

14 513

14 532

14 551

14 571

14 590

14 609

14 628

14 647

14 667

810

14 686

14 705

14 724

14 743

14 763

14 782

14 801

14 820

14 839

14 858

820

14 878

14 897

14 916

14 935

14 954

14 973

14 993

15 012

15 031

15 050

830

15 069

15 088

15 107

15 126

15 146

15 165

15 184

15 203

15 222

15 241

840

15 260

15 279

15 298

15 317

15 336

15 356

15 375

15 394

15 413

15 432

850

15 451

15 470

15 489

15 508

15 527

15 546

15 565

15 584

15 603

15 622

860

15 641

15 660

15 679

15 698

15 717

15 736

15 755

15 774

15 793

15 812

870

15 831

15 850

15 869

15 888

15 907

15 926

15 945

15 964

15 983

16 002

880

16 021

16 040

16 058

16 077

16 096

16 115

16 134

16 153

16 172

16 191

890

16 210

16 229

16 248

16 266

16 285

16 304

16 323

16 342

16 361

16 380

900

16 398

16 417

16 436

16 455

16 474

16 493

16 511

16 530

16 549

16 568

910

16 587

16 606

16 624

16 643

16 662

16 681

16 699

16 718

16 737

16 756

920

16 775

16 793

16 812

16 831

16 850

16 868

16 887

16 906

16 924

16 943

930

16 962

16 981

16 999

17 018

17 037

17 055

17 074

17 093

17 111

17 130

940

17 149

17 167

17 186

17 205

17 223

17 242

17 261

17 279

17 298

17 317

950

17 335

17 354

17 373

17 391

17 410

17 428

17 447

17 465

17 484

17 503

960

17 521

17 540

17 558

17 577

17 595

17 614

17 633

17 651

17 670

17 688

970

17 707

17 725

17 744

17 762

17 781

17 799

17 818

17 836

17 855

17 873

980

17 892

17 910

17 929

17 947

17 966

17 984

18 002

18 021

18 039

18 058

990

18 076

18 095

18 113

18 131

18 150

18 168

18 187

18 205

18 223

18 242

ТЭДС в мкВ при температуре свободного конца 0°С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

1000

18 260

18 279

18 297

18 315

18 334

18 352

18 370

18 389

18 407

18 425

1010

18 444

18 462

18 480

18 499

18 517

18 535

18 553

18 572

18 590

18 608

1020

18 627

18 645

18 663

18 681

18 700

18 718

18 736

18 754

18 773

18 791

1030

18 809

18 827

18 845

18 864

18 882

18 900

18 918

18 936

18 955

18 973

1040

18 991

19 009

19 027

19 045

19 064

19 082

19 100

19 118

19 136

19 154

1050

19 172

19 190

19 208

19 227

19 245

19 263

19 281

19 299

19 317

19 335

1060

19 353

19 371

19 389

19 407

19 425

19 443

19 461

19 479

19 497

19 515

1070

19 533

19 551

19 569

19 587

19 605

19 623

19 641

19 659

19 677

19 695

1080

19 713

19 731

19 749

19 767

19 785

19 803

19 821

19 839

19 856

19 874

1090

19 892

19 910

19 928

19 946

19 964

19 982

19 999

20 017

20 035

20 053

1100

20 071

20 089

20 106

20 124

20 142

20 160

20 178

20 195

20 213

20 231

1110

20 249

20 267

20 284

20 302

20 3 20

20 338

20 355

20 373

20 391

20 409

1120

20 426

20 444

20 462

20 479

20 497

20 515

20 532

20 550

20 568

20 585

1130

20 603

20 621

20 638

20 656

20 674

20 691

20 709

20 727

20 744

20 762

1140

20 779

20 797

20 815

20 83 2

20 850

20 867

20 885

20 902

20 920

20 938

1150

20 955

20 973

20 990

21008

21025

21043

21060

21078

21095

21113

1160

21130

21148

21165

21183

21200

21218

21235

21253

21270

21287

1170

21305

21322

21340

21357

21375

21392

21409

21427

21444

21461

1180

21479

21496

21514

21531

21548

21566

21583

21600

21618

21635

1190

21652

21670

21687

21704

21721

21739

21756

21773

21790

21808

1200

21825

21842

21859

21877

21894

21911

21928

21946

21963

21980

1210

21997

22 014

22 032

22 049

22 066

22 083

22 100

22 117

22 135

22 152

1220

22 169

22 186

22 203

22 220

22 237

22 254

22 271

22 289

22 306

22 323

1230

22 340

22 357

22 374

22 391

22 408

22 425

22 442

22 459

22 476

22 493

1240

22 510

22 527

22 544

22 561

22 578

22 595

22 612

22 629

22 646

22 663

1250

22 680

22 697

22 714

22 731

22 748

22 765

22 782

22 799

22 815

22 832

1260

22 849

22 866

22 883

22 900

22 917

22 934

22 950

22 967

22 984

23 001

1270

23 018

23 035

23 052

23 068

23 085

23 102

23 119

23 136

23 152

23 169

1280

23 186

23 203

23 219

23 236

23 253

23 270

23 286

23 303

23 320

23 337

1290

23 353

23 370

23 387

23 403

23 420

23 437

23 453

23 470

23 487

23 503

1300

23 5 20

23 537

23 553

23 570

23 587

23 603

23 620

23 636

23 653

23 670

1310

23 686

23 703

23 719

23 736

23 753

23 769

23 786

23 802

23 819

23 835

1320

23 852

23 868

23 885

23 901

23 918

23 934

23 951

23 967

23 984

24 000

1330

24 017

24 033

24 050

24 066

24 083

24 099

24 116

24 132

24 148

24 165

1340

24 181

24 198

24 214

24 230

24 247

24 263

24 280

24 296

24 312

24 329

1350

24 345

24 361

24 3 78

24 394

24 410

24 427

24 443

24 459

24 476

24 492

1360

24 508

24 524

24 541

24 55 7

24 5 73

24 590

24 606

24 622

24 638

24 655

1370

24 671

24 687

24 703

24 719

24 736

24 752

24 768

24 784

24 800

24 817

1380

24 833

24 849

24 865

24 881

24 897

24 913

24 930

24 946

24 962

24 978

1390

24 994

25 010

25 026

25 042

25 058

25 075

25 091

25 107

25 123

25 139

1400

25 155

25 171

25 187

25 203

25 219

25 235

25 251

25 267

25 283

25 299

1410

25 315

25 331

25 347

25 363

25 379

25 395

25 411

25 427

25 443

25 459

1420

25 475

25 490

25 506

25 522

25 538

25 554

25 570

25 586

25 602

25 618

1430

25 633

25 649

25 665

25 681

25 697

25 713

25 729

25 744

25 760

25 776

1440

25 792

25 808

25 823

25 839

25 855

25 871

25 886

25 902

25 918

25 934

ТЭДС в мкВ при температуре свободного конца 0°С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

1450

25 949

25 965

25 981

25 997

26 012

26 028

26 044

26 060

26 075

26 091

1460

26 107

26 122

26 138

26 154

26 169

26 185

26 201

26 216

26 232

26 248

1470

26 263

26 279

26 294

26 310

26 326

26 341

26 357

26 372

26 388

26 403

1480

26 419

26 435

26 450

26 466

26 481

26 497

26 512

26 528

26 543

26 559

1490

26 574

26 590

26 605

26 621

26 636

26 652

26 667

26 683

26 698

26 714

1500

26 729

26 744

26 760

26 775

26 791

26 806

26 822

26 837

26 852

26 868

1510

26 883

26 899

26 914

26 929

26 945

26 960

26 975

26 991

27 006

27 021

1520

27 037

27 052

27 067

27 083

27 098

27 113

27 128

27 144

27 159

27 174

1530

27 190

27 205

27 220

27 235

27 250

27 266

27 281

27 296

27 311

27 327

1540

27 342

27 357

27 372

27 387

27 403

27 418

27 433

27 448

27 463

27 478

1550

27 493

27 509

27 524

27 539

27 554

27 569

27 584

27 599

27 614

27 629

1560

27 645

27 660

27 675

27 690

27 705

27 720

27 735

27 750

27 765

27 780

1570

27 795

27 810

27 825

27 840

27 855

27 870

27 885

27 900

27 915

27 930

1580

27 945

27 960

27 975

27 990

28 005

28 020

28 034

28 049

28 064

28 079

1590

28 094

28 109

28 124

28 139

28 154

28 169

28 183

28 198

28 213

28 228

1600

28 243

28 258

28 272

28 287

28 302

28 317

28 332

28 346

28 361

28 376

1610

28 391

28 406

28 420

28 43 5

28 450

28 465

28 479

28 494

28 509

28 524

1620

28 538

28 553

28 568

28 582

58 597

28 612

28 626

28 641

28 656

28 670

1630

28 685

28 700

28 714

28 729

28 744

28 758

28 773

28 787

28 802

28 817

1640

28 831

28 846

28 860

28 875

28 890

28 904

28 919

28 933

28 948

28 962

1650

28 977

28 991

29 006

29 020

29 035

29 049

29 064

29 078

29 093

29 107

1660

29 122

29 136

29 151

29 165

29 180

29 194

29 209

29 223

29 237

29 252

1670

29 266

29 281

29 295

29 309

29 324

29 338

29 353

29 367

29 381

29 396

1680

29 410

29 424

29 439

29 453

29 467

29 482

29 496

29 510

29 525

29 539

1690

29 553

29 567

29 582

29 596

29 610

29 625

29 639

29 653

29 667

29 681

1700

29 696

29 710

29 724

29 738

29 753

29 767

29781

29 795

29 809

29 823

1710

29 838

29 852

29 866

29 880

29 894

29 908

29 922

29 937

29 951

29 965

1720

29 979

29 993

30 007

30 021

30 035

30 049

30 063

30 077

30 091

30 106

1730

30 120

30 134

30 148

30 162

30 176

30 190

30 204

30 218

30 232

30 246

1740

30 260

30 274

30 288

30 302

30 315

30 329

30 343

30 357

30 371

30 385

1750

30 399

30 413

30 427

30 441

30 455

30 469

30 482

30 496

30 510

30 524

1760

30 538

30 552

30 565

30 579

30 593

30 607

30 621

30 635

30 648

30 662

1770

30 676

30 690

30 704

30 717

30 731

30 745

30 759

30 772

30 786

30 800

1780

30 813

30 827

30 841

30 855

30 868

30 882

30 896

30 909

30 923

30 937

1790

30 950

30 964

30 978

30 991

31005

31019

31032

31046

31 059

31073

1800

31087

31100

31114

31127

31141

31154

31168

31182

31 195

31209

1810

31222

31236

31249

31263

31276

31290

31303

31317

31 330

31344

1820

31357

31371

31384

31397

31411

31424

31438

31451

31 465

31478

1830

31491

31505

31518

31532

31545

31558

31572

31585

31 598

31612

1840

31625

31638

31652

31665

31678

31692

31705

31718

31 731

31745

1850

31758

31771

31784

31798

31811

31824

31837

31851

31 864

31877

1860

31890

31903

31917

31930
