МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

21 мая 2026 г.

963

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р. Лазаренко

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

21 от «___»

и метрологии

^мая 2026 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель		Правообладатель		Заявитель
№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Отменяемые сведения	Устанавливаемые сведения	Отменяемые сведения	Устанавливаемые сведения	Заявитель
1	2	3	4	5	6	7	8	9
1.	Преобразователи давления измерительные	БД ПД	77484-20	Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД») ИНН 7719550221 Адрес: 105187, г. Москва, ул. Вольная, д.39, стр. 4, комнаты 25-28 Телефон: (499) 11016-38 Web-сайт: www.bdrosma.ru E-mail: info@bdrosma.ru	Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД») ИНН 7719550221 Адрес: 109316, г. Москва, вн.тер.г. муниципальный округ Нижегородский, пр-д Остаповский, д. 5/1, стр. 2, помещ.67 Телефон: (499) 110-16 38 Web-сайт: www.bdrosma.ru E-mail: info@bdrosma.ru			Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД»), г. Москва

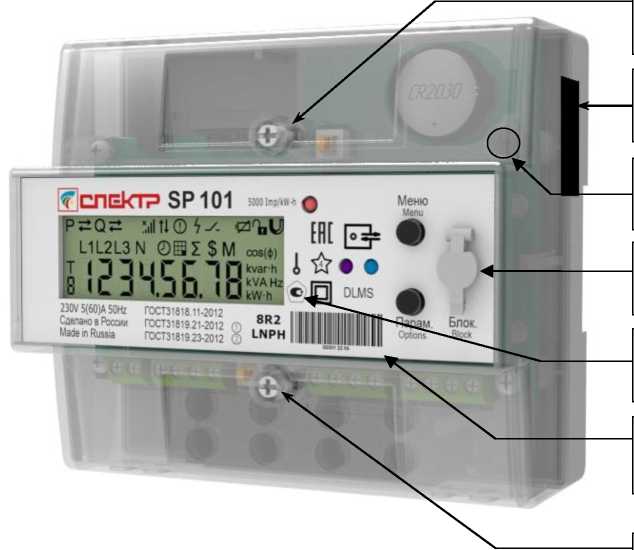

2.	Счетчики электрической энергии статические однофазные	SP 101	83664-21			Акционерное общество Научнопроизводственный центр «Спектр»	Акционерное общество Научнопроизводственный центр «Спектр»	Акционерное общество Научно-производственный центр «Спектр» (АО НПЦ «Спектр»),

(АО НПЦ «Спектр») ИНН 5045059557 Адрес: 443022, г. Самара,

ул. Заводское ш., д. 1 Телефон: +7 (846) 992-67-46 E-mail: spektr@mail.radiant.ru

Web-сайт:

http://www.npc-spektr.ru/

(АО НПЦ «Спектр»)

ИНН 6311000815 Юридический адрес: 443022, г. Самара, ул.

Заводское ш., д. 1 Телефон: +7 (846) 99267-46 E-mail: spektr@mail.radiant.ru Web-сайт: http://www.npc-spektr.ru/

г. Самара

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²¹ » ___ 2026 г. № ⁹⁶³

Лист № 1 Регистрационный № 77484-20 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные БД ПД Назначение средства измерений

Преобразователи давления измерительные БД ПД (далее по тексту - преобразователи) предназначены для измерений избыточного, абсолютного, давления-разрежения, разности давлений нейтральных жидких и газообразных сред, а также гидростатического давления (уровня) нейтральных жидких сред, и непрерывного преобразования измеряемого давления в нормированный выходной аналоговый сигнал.

Описание средства измерений

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.

В качестве чувствительного элемента в преобразователях применяется мембрана, на которую нанесены тензорезисторы, соединенные по мостовой схеме. Измеряемое давление подается на мембрану и вызывает ее деформацию, которая приводит к изменению сопротивлений тензорезисторов и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления и преобразования в нормированный выходной сигнал.

Конструктивно преобразователи выполнены в виде единого герметичного корпуса, в котором расположен чувствительный элемент и электронный блок преобразования. Измеряемое давление подаётся в рабочую полость преобразователя через его нижний резьбовой штуцер.

Преобразователи выпускаются в следующих модификациях: БД ПД-Д, БД ПД-Н, БД ПД-Р, БД ПД-С, БД ПД-У и БД ПД-Ф. Модификации преобразователей отличаются типом измеряемого давления, диапазоном измерений давления, пределами допускаемых основной приведенной погрешности и дополнительной температурной погрешности, значением предельного допускаемого давления, вариантом исполнения корпуса. Варианты исполнения корпуса преобразователей отличаются габаритными размерами, расположением штуцера, способом крепежа преобразователей при эксплуатации и степенью защиты от воздействий окружающей среды (IP).

Преобразователи БД ПД-Д предназначены для измерений разности давлений, преобразователи БД ПД-Н - для измерений избыточного давления и давления-разрежения, преобразователи БД ПД-Р - для измерений избыточного, абсолютного давления и давления-разрежения, преобразователи БД ПД-С - для измерений избыточного и абсолютного давления, преобразователи БД ПД-У - для измерений гидростатического давления (уровня), преобразователи БД ПД-Ф - для измерений избыточного, абсолютного давления и давления-разрежения.

Преобразователи выпускаются отградуированными в кПа и МПа, по преобразователи могут быть выпущены с другими единицами давления: кгс/см², м вод. ст., бар, мбар.

Пломбирование корпуса преобразователей не предусмотрено.

Общий вид преобразователей представлен на рисунках 1-6.

заказу

кгс/м²,

Приказ Росстандарта №963 от 21.05.2026, https://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей давления измерительных БД ПД, модификация БД ПД-Д

Рисунок 2 - Общий вид преобразователей давления измерительных БД ПД, модификация БД ПД-Н

Рисунок 3 - Общий вид преобразователей давления измерительных БД ПД, модификация БД ПД-Р

Рисунок 4 - Общий вид преобразователей давления измерительных БД ПД, модификация БД ПД-С

Рисунок 5 - Общий вид преобразователей давления измерительных БД ПД, модификация БД ПД-У

Рисунок 6 - Общий вид преобразователей давления измерительных БД ПД, модификация БД ПД-Ф

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики преобразователей модификации БД ПД-Д

Наименование характеристики	Значение
Тип измеряемого давления	разность давлений
Диапазоны измерений (ДИ)⁽¹⁾, кПа	от 0 до 4000
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, кПа	от 10 до 4000
Пределы допускаемой основной приведенной погрешности измерений y⁽²⁾, % от ДИ	±0,25 ±0,5 ±1,0
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ для преобразователей кл. т. 0,25 для преобразователей кл. т. 0,5 для преобразователей кл. т. 1,0	±0,25 ±0,45 ±0,6
Предельное допускаемое давление, % от ДИ	125
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106,7
⁽¹⁾ Конкретное значение ДИ указывается в паспорте преобразователя. ⁽²⁾ Конкретное значение допускаемой основной приведенной погрешности измерений указывается в паспорте преобразователя.

Таблица 2 - Метрологические, характеристики преобразователей модификации БД ПД-Н

Наименование характеристики	Значение
Тип измеряемого давления	избыточное	избыточное давление-разрежение	разрежение
Диапазоны измерений (ДИ)⁽¹⁾ давления, кПа (мбар) МПа (бар)	от 0 до 60 (от 0 до 600) от 0 до 6 (от 0 до 60)	от -1 до 1,5 (от -10 до 15) от -1,5 до 2,5 (от -15 до 25) от -2 до 4 (от -20 до 40) от -4 до 6 (от -40 до 60) от -6 до 10 (от -60 до 100) от -1 до 15 (от -10 до 150) от -15 до 25 (от -150 до 250) от -20 до 40 (от -200 до 400)	от -60 до 0 (от -600 до 0)
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, кПа (мбар) МПа (бар)	от 2,5 до 60 (от 25 до 600) от 0,1 до 6 (от 1 до 60)	от 1,5 до 40 (от 15 до 400)	от 2,5 до 60 (от 25 до 600)

Наименование характеристики	Значение
Пределы допускаемой основной	±0,25
приведенной погрешности измерений y⁽²⁾,	±0,5
% от ДИ	±1,0
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ для преобразователей кл. т. 0,25	±0,25
для преобразователей кл. т. 0,5	±0,45
для преобразователей кл. т. 1,0	±0,6
Предельное допускаемое давление, % от ДИ	125
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106,7
⁽¹⁾ Конкретное значение ДИ указывается в паспорте преобразователя.
⁽²⁾ Конкретное значение допускаемой основной приведенной погрешности измерений
указывается в паспорте преобразователя.

Таблица 3 - Метрологические характеристики преобразователей модификации БД ПД-Р

Наименование характеристики	Значение
Тип измеряемого давления	абсолютное, избыточное	избыточное давление-разрежение	разрежение
Диапазоны измерений (ДИ) давления⁽¹⁾, МПа (бар)	от 0 до 60 (от 0 до 600)	от -0,1 до 2,5 (от -1,0 до 25)	от -0,1 до 0 (от -1,0 до 0)
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа (бар)	от 0,1 до 60 (от 1,0 до 600)	от 0,1 до 2,5 (от 1,0 до 25)	0,1 (1,0)
Пределы допускаемой основной приведенной погрешности измерений y⁽²⁾, % от ДИ	±0,25 ±0,5 ±1,0
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ для преобразователей кл. т. 0,25 для преобразователей кл. т. 0,5 для преобразователей кл. т. 1,0	±0,25 ±0,45 ±0,6
Предельное допускаемое давление, % от ДИ для преобразователей с ВПИ до 16 МПа включ. для преобразователей с ВПИ св. 16 МПа	125 115

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 84 до 106,7

⁽¹⁾ Конкретное значение ДИ указывается в паспорте преобразователя.
⁽²⁾ Конкретное значение допускаемой основной приведенной погрешности измерений указывается в паспорте преобразователя.

Таблица 4 - Метрологические характеристики преобразователей модификации БД ПД-С

Наименование характеристики	Значение
Тип измеряемого давления	абсолютное, избыточное
Диапазоны измерений (ДИ)⁽¹⁾ давления, МПа (бар)	от 0 до 200 (от 0 до 2000)
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа (бар)	от 1 до 200 (от 10 до 2000)
Пределы допускаемой основной приведенной	±0,25
погрешности измерений y⁽¹⁾, % от ДИ	±0,5
	±1,0
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ для преобразователей кл. т. 0,25	±0,25
для преобразователей кл. т. 0,5	±0,45
для преобразователей кл. т. 1,0	±0,6
Предельное допускаемое давление, % от ДИ для преобразователей с ВПИ до 16 МПа включ. для преобразователей с ВПИ св. 16 до 100 МПа	125
включ.	115
для преобразователей с ВПИ св. 100 МПа	110
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106,7
⁽¹⁾ Конкретное значение ДИ указывается в паспорте преобразователя. ⁽²⁾ Конкретное значение допускаемой основной приведенной погрешности измерений
указывается в паспорте преобразователя.

Таблица 5 - Метрологические характеристики преобразователей модификации БД ПД-У

Наименование характеристики	Значение
Тип измеряемого давления	гидростатическое
Диапазоны измерений (ДИ)⁽¹⁾ давления, МПа (м вод.ст.)	от 0 до 2,5 (от 0 до 25)
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа (м вод.ст.)	от 0,01 до 2,5 (от 0,1 до 25)
Пределы допускаемой основной приведенной погрешности измерений y⁽²⁾, % от ДИ	±0,25 ±0,5 ±1,0
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ для преобразователей кл. т. 0,25 для преобразователей кл. т. 0,5 для преобразователей кл. т. 1,0	±0,25 ±0,45 ±0,6
Предельное допускаемое давление, % от ДИ	125
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106,7
⁽¹⁾ Конкретное значение ДИ указывается в паспорте преобразователя. ⁽²⁾ Конкретное значение допускаемой основной приведенной погрешности измерений указывается в паспорте преобразователя.

Таблица 6 - Метрологические характеристики . преобразователей модификации БД ПД-Ф

Наименование характеристики	Значение
Тип измеряемого давления	абсолютное, избыточное	избыточное давление-разрежение	разрежение
Диапазоны измерений (ДИ)⁽¹⁾ давления, МПа (бар)	от 0 до 60 (от 0 до 600)	от -0,1 до 2,5 (от -1,0 до 25)	от -0,1 до 0 (от -1,0 до 0)
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа (бар)	от 0,06 до 60 (от 0,6 до 600)	от 0 до 2,5 (от 0 до 25)	0,1 (1,0)
Пределы допускаемой основной приведенной погрешности измерений y⁽²⁾, % от ДИ	±0,25 ±0,5 ±1,0
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ для преобразователей кл. т. 0,25 для преобразователей кл. т. 0,5 для преобразователей кл. т. 1,0	±0,25 ±0,45 ±0,6
Предельное допускаемое давление, % от ДИ для преобразователей с ВПИ до 16 МПа включ. для преобразователей с ВПИ св. 16 МПа	125 115

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 84 до 106,7

⁽¹⁾ Конкретное значение ДИ указывается в паспорте преобразователя.
⁽²⁾ Конкретное значение допускаемой основной приведенной погрешности измерений указывается в паспорте преобразователя.

Таблица 7 - Основные технические характеристики преобразователей модификаций

БД ПД-Д, БД ПД-Н, БД ПД-Р

Наименование характеристики	Значение характеристики в зависимости от модификации
Наименование характеристики	БД ПД-Д	БД ПД-Н	БД ПД-Р
Масса, кг, не более	0,3	0,3	0,3
Габаритные размеры, мм, не более
- длина	110	53	42
- ширина	60	33	30
- высота	150	140	90
Выходной сигнал, мА	от 0 до 5	от 0 до 5	от 0 до 5
мА	от 0 до 20	от 0 до 20	от 0 до 20
мА	от 4 до 20	от 4 до 20	от 4 до 20
В	от 0 до 10	от 0 до 10	от 0 до 10
В	от 0,5 до 4,5	от 0,5 до 4,5	от 0,5 до 4,5
Напряжение питания постоянного тока: - номинальное напряжение, В	24	24	24
- допустимое рабочее напряжение, В	от 12 до 30	от 10 до 30	от 10 до 30
Потребляемая мощность, В^А, не более	0,8
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +65	от -40 до +65	от -40 до +65
- относительная влажность, %, не более	90⁽¹⁾	90⁽¹⁾	90⁽¹⁾
- атмосферное давление, кПа	от 84 до 106,7	от 84 до 106,7	от 84 до 106,7
Средняя наработка на отказ, ч	100000	100000	100000
Средний срок службы, лет	12	12	12
⁽¹⁾ При температуре +30 °С без конденсации влаги.

Таблица 8 - Основные технические характеристики преобразователей модификаций БД ПД-С, БД ПД-У, БД ПД-Ф

Наименование характеристики	Значение характеристики в зависимости от модификации
Наименование характеристики	БД ПД-С	БД ПД-У	БД ПД-Ф
Масса, кг, не более	0,3	3,0	0,3
Габаритные размеры, мм, не более - длина	40		53
- ширина	30	-	33
- высота	100	170	132
- диаметр	-	100	-

Наименование характеристики	Значение характеристики в зависимости от модификации
Наименование характеристики	БД ПД-С	БД ПД-У	БД ПД-Ф
Выходной сигнал, мА	от 0 до 5	от 0 до 20	от 0 до 5
мА	от 0 до 20	от 4 до 20	от 0 до 20
мА	-	-	от 4 до 20
В	от 0 до 10	от 0 до 5	от 0 до 10
В	от 0,5 до 4,5	от 1 до 5	от 0,5 до 4,5
В	-	от 0 до 10	-
Напряжение питания постоянного тока: - номинальное напряжение, В	24	24	24
- допустимое рабочее напряжение, В	от 10 до 30	от 12 до 30	от 10 до 30
Потребляемая мощность, В^А, не более	0,8
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +65	от -40 до +65	от -40 до +65
- относительная влажность, %, не более	90⁽¹⁾	90⁽¹⁾	90⁽¹⁾
- атмосферное давление, кПа	от 84 до 106,7	от 84 до 106,7	от 84 до 106,7
Средняя наработка на отказ, ч	100000	100000	100000
Средний срок службы, лет	12	12	12
⁽¹⁾ При температуре +30 °С без конденсации влаги.

Знак утверждения типа

наносится на корпус преобразователя фотохимическим методом и на титульный лист паспорта типографским способом.

Комплексность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь давления измерительный БД ПД	в соответствии с заказом	1 шт.
Паспорт	-	1 экз. на партию
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений отсутствуют.

Нормативные документы, устанавливающие требования средству измерений

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -1-10⁶ Па

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 440⁴ Па

ТУ 26.51.52-002-76586391-2017 Технические условия. Преобразователи давления измерительные БД ПД

Изготовитель

Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД»)

ИНН 7719550221

Адрес: 109316, г. Москва, вн.тер.г. пр-д Остаповский, д. 5/1, стр. 2, помещ.67

муниципальный округ

Нижегородский,

Телефон: (499) 110-16-38

Web-сайт: www.bdrosma.ru

E-mail: info@bdrosma.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д.19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²_ » ^мая 2026 г. № ⁹⁶³

Лист № 1 Регистрационный № 83664-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические однофазные SP 101 Назначение средства измерений

Счетчики электрической энергии статические однофазные SP 101 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, и мощности в двухпроводных цепях переменного тока в однотарифном и многотарифном режимах.

Описание средства измерений

Принцип действия счетчиков основан на измерении напряжения на клеммах счетчика и тока, протекающего через измерительный шунт, и вычислении потребленной энергии как интеграл по времени от произведения тока на напряжение, с последующим отображением на дисплее счетчиков результатов измерений.

Счетчики состоят из прозрачного пластмассового бесцветного корпуса с двумя пластиковыми крышками: крышки клеммной колодки, предупреждающей доступ к силовым клеммам счетчика и клеммам подключения интерфейсов, и крышки отсека сменных модулей расширения. В корпусе счетчиков расположены печатный модуль с размещенными на нем электронными компонентами, жидкокристаллическим индикатором (далее - ЖКИ), выходными клеммами интерфейсов RS-485 и импульсных выходов для подключения к системам автоматизированного учета потребления энергии или поверки, элементами оптического порта (зависит от варианта исполнения) и клеммная колодка с размещенными в ней датчиком тока и перемычкой.

Печатный модуль размещается в пластиковом корпусе и фиксируется посредством зажимов, являющихся элементами корпуса. Клеммная колодка размещается внутри корпуса и фиксируется с помощью крышки корпуса. Измерительный шунт (или комбинация шунта и реле), а также перемычка подключаются к печатному модулю с помощью проводов. Клеммная колодка содержит зажимы, предназначенные для подключения счетчика к сети переменного тока.

Счетчики обеспечивают:

- запись и хранение значения потребленной энергии во внутреннем энергонезависимом запоминающем устройстве (далее - ПЗУ);
- формирование на импульсном выходе импульсов с частотой, пропорциональной мощности и количеством, пропорциональным проходящей через счетчик электрической энергии;
- формирование посредством светодиода световых импульсов одновременно с импульсами на импульсном выходе;
- сохранение в ПЗУ счётчика профиля мощности;
- сохранение в ПЗУ счетчика информации о помесячном или посуточном потреблении электрической энергии;
- сохранение в ПЗУ счетчика информации о событиях;

- измерение мгновенных значений тока, напряжения, активной и реактивной мощности электрической энергии, проходящей через счетчик;

- отсчет текущего времени с помощью энергонезависимых часов реального времени;

- возможность учета электрической энергии по тарифному расписанию;

- возможность отдельного тарифного расписания на выходные и праздничные дни;

- вывод на ЖКИ информации о прошедшей через счетчик электрической энергии, мгновенных значений тока, напряжения и мощности, другой информации;

- взаимодействие с внешним оборудованием через порты оптический и RS-485;

- возможность установки сменных модулей расширения;

- подключение/отключение нагрузки по команде от внешнего оборудования или по событию.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку типографским способом в месте, указанном на рисунке 1.

Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.

Структура условного обозначения счётчиков:

SP 101-X XX-X X X Х Тип счетчика--------------------------------------------—I

Максимальный ток 1макс:------------------------------------------------

6 = 60 А

8 = 80 А

Последовательный интерфейс:

R1 - один интерфейс RS-485 с внешним питанием

R2 - два интерфейса RS-485 с внешним питанием

51 - один интерфейс RS-485 с внутренним питанием
52 - два интерфейса RS-485 с внутренним питанием

Наличие встроенного реле отключения/включения нагрузки:

L - реле есть

х - реле нет

Наличие измерительного элемента в «нейтрали»:

N - элемент есть

х - элемента нет

Возможность подключения резервного источника питания:

P - возможность есть

х - возможности нет

Подсветка ЖКИ:

H - наличие подсветки

х - отсутствие подсветки

Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Место пломбировки обслуживающей организацией

Места нанесения знака поверки

Место пломбировки завода-изготовителя (под крышкой)

Место пломбировки обслуживающей организацией

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место пломбировки обслуживающей организацией

Рисунок 1 - Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (далее - ПО), записанное в микроконтроллере счетчика.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SPC-EC1P
Номер версии (идентификационный номер ПО)	не ниже 1.32
Цифровой идентификатор ПО	EC0521CF

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Класс точности
- при измерении активной энергии по ГОСТ 31819.21-2012	1
- при измерении реактивной энергии по ГОСТ 31819.23-2012	2
Номинальные значения напряжения (ином), В	230
Установленный рабочий диапазон напряжений, В	от 0,9-ином до 1,1 •ином
Базовый (1б) ток, А	5
Максимальный ток (1макс), А	60, 80

Наименование характеристики	Значение
Номинальная частота сети, Гц	50
Постоянная счетчика по импульсному выходу, имп./(кВт^ч)
[имп./(квар^ч)]	5000
Стартовый ток (чувствительность), мА
при учете активной энергии	20
при учете реактивной энергии	25
Пределы допускаемой абсолютной погрешности хода внутренних часов за сутки, с	±5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Максимальное количество тарифов	8
Максимальное количество тарифных зон	8
Полная мощность, потребляемая счетчиком в исполнении без дополнительных коммуникационных интерфейсов, В^А, не более
по цепям напряжения	25
по цепям тока	5
Габаритные размеры, мм, не более
- высота	110
- ширина	126
- глубина	70
Масса, кг, не более	0,5
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- относительная влажность, %	от 0 до 95
- атмосферное давление, кПа	от 86 до 106

Знак утверждения типа

наносится на корпус счетчиков методом шелкографии или другим способом, не ухудшающим качество знака и на титульных листах эксплуатационной документации, печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик электрической энергии статический однофазный SP 101	ПГКД.411722.003	1 шт.
Паспорт	ПГКД.411722.003ПС	1 экз.*
Руководство по эксплуатации	ПГКД.411722.003РЭ	*
* - документация доступна в электронном виде на сайте изготовителя http://npc-spektr.ru/

Сведения о методиках (методах) измерений указаны в разделе 5 Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ IEC 62053-61 Аппаратура для измерения электрической энергии переменного тока. Дополнительные требования

ПГКД.411722.003ТУ Счетчики электрической энергии статические однофазные SP 101. Технические условия

Правообладатель

Акционерное общество Научно-производственный центр «Спектр»

(АО НПЦ «Спектр»)

ИНН 6311000815

Юридический адрес: 443022, г. Самара, ул. Заводское ш., д. 1

Телефон: +7 (846) 992-67-46

E-mail: spektr@mail.radiant.ru

Web-сайт: http://www.npc-spektr.ru/

Изготовитель

Акционерное общество Научно-производственный центр «Спектр»

(АО НПЦ «Спектр»)

ИНН 6311000815

Адрес: 443022, г. Самара, ул. Заводское ш., д. 1

Телефон: +7 (846) 992-67-46

E-mail: spektr@mail.radiant.ru

Web-сайт: http://www.npc-spektr.ru/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, помещ. VII, ком. 6.

Тел. + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2, литера А, помещ. 1

Тел.: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

Техническая поддержка

1272 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 963 от 21.05.2026

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

1272 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 963 от 21.05.2026

Текст приказа Росстандарта № 963 от 21.05.2026

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
