МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « ²_ »     ^мая       2026 г. № ⁹⁶⁵

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

Лист № 1 Регистрационный № 93812-24                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Серво-уровнемеры BJLM-80H (далее - уровнемеры) предназначены для измерений уровня, температуры и плотности жидких продуктов, таких как нефть, нефтепродукты, продукты нефтехимии, сжиженные углеводородные газы (СУГ), сжиженные природные газы (СПГ) и прочие жидкости, (далее - продукт) в вертикальных стальных, сферических стальных и горизонтальных стальных резервуарах, в том числе в резервуарах, находящихся под давлением.

По принципу работы уровнемер является электронно-механическим устройством. Для определения уровня продукта и уровня подтоварной воды используется буек (буёк имеет отрицательную плавучесть), подвешенный на измерительный тросик, который наматывается на желобки барабана внутри корпуса уровнемера. Сила натяжения тросика равна разности между силой тяжести, действующей на тросик со стороны буйка (вес буйка) и выталкивающей силы, действующей на буек со стороны жидкости (Архимедова сила). Сила натяжения тросика создает на плече барабана вращающий момент, величина которого контролируется измерительным датчиком. В зависимости от величины вращающего момента микропроцессор управляет серводвигателем, который через магнитную муфту вращает барабан с измерительным тросиком, наматывая или разматывая его, таким образом, точно позиционируя буек в жидкой среде на контролируемой границе раздела сред. Кодер серводвигателя фиксирует каждый шаг двигателя и выдает сигнал, на основании которого микропроцессор рассчитывает точное линейное перемещение буйка.

Измерение уровня раздела фаз между двумя несмешиваемыми жидкостями производится по команде с помощью заданного значения веса буйка, соответствующего его плавучести на границе раздела фаз. В этом случае программный модуль с серводвигателем перемещают буёк в положение, где вес буйка соответствует запрограммированному значению.

Для измерения плотности и температуры продукта Уровнемер может комплектоваться Многофункциональным буйком, измеряющим плотность и температуру продукта. Многофункциональный буёк измеряет температуру и плотность продукта и передает полученные данные в Уровнемер. Уровнемер может производить погружение многофункционального буйка в продукт, выполняя измерения плотности и температуры продукта в нескольких точках по высоте резервуара и на основании измеренных данных производить расчет средних значений плотности и температуры продукта, а также строить профиль распределения плотности и температуры продукта в резервуаре. Измеренные и рассчитанные значения (средняя плотность и средняя температура продукта) передаются в виде цифрового кодированного сигнала.

Для формирования полного набора требуемой информации о количестве продукта в резервуаре Уровнемер обладает возможностью интеграции со средствами автоматизации технологических процессов, он может использовать значения температуры и плотности продукта, полученные от внешних датчиков (одноточечный преобразователь температуры, многоточечный преобразователь температуры, преобразователь давления), подключаемых к интерфейсной плате уровнемера.

Для объединения нескольких уровнемеров может применяться полевой интерфейс серии BJCOM, к которому возможно подключение до 32-х уровнемеров.

Измеренные и вычисленные параметры передаются по полевой шине в цифровом виде (Протокол Modbus RTU BPM/RS-485, BPM-GPU) и/или в аналоговом виде (4 - 20) мА (в соответствии с условным обозначением).

Уровнемер состоит из корпуса и буйка или многофункционального буйка.

Корпус уровнемера имеет изолированную трехсекционную конструкцию, состоящую из отделения электроники, отделения барабана и клеммного отделения. Внутри отделения электроники находится электронный блок с управляющим микропроцессором и серводвигатель; внутри отделения барабана находится измерительный барабан с канавками, на который намотан измерительный тросик. Серводвигатель передает вращение на барабан посредством магнитной муфты.

Буек закреплен на конце металлического измерительного тросика, другой конец которого намотан на измерительный барабан. Многофункциональный буёк снабжен датчиком для измерения плотности и температуры продукта.

Для считывания показаний на месте эксплуатации уровнемер оборудован LED дисплеем с сенсорными кнопками, которые могут применяться для конфигурирования прибора.

Варианты исполнения уровнемера отличаются материалом корпуса (литой алюминий или нержавеющая сталь), конструкцией буйка/многофункционального буйка и входными/выходными сигналами.

Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

Где:

• 1-   BJLM-80H - обозначает модель уровнемера;

• 2-   Функциональность:    1 уровень, 2 уровень + температура,

• 3 уровень+плотность+температура;

• 3-   Тип буйка: 1 SF; 2 SPF, 3 MF, 4 MPF, 5 TF;

• 4-   Рабочее давление: 1 0.5MPa/5 Bar, 2 2.5MPa/25 Bar;

• 5-  Передача данных: 1 BPM Modbus, 2 RS485 Modbus, 3 BPM GPU,

• 4 4-20 мА+HART;

• 6-  Внешние подключения: * Нет, 1 HART + PT100 + 4-20 мА;

• 7-   Напряжение питания: 1 24 V/DC, 2 220 V/AC.

Пример условного обозначения уровнемера: BJLM-80H3312*3.

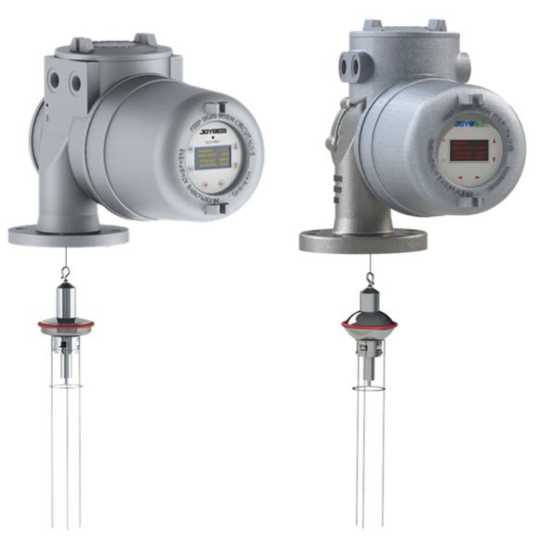

Общий вид уровнемеров показан на рисунке 1.

Рисунок 1 - Общий вид уровнемера различных вариантов исполнения

Сокращённое условное обозначение в буквенно-цифровом формате и заводской номер в цифровом формате уровнемера наносятся на информационную табличку, размещенную на корпусе уровнемера, способом лазерной гравировки. Нанесение знака поверки на уровнемер не предусмотрено.

Изображение информационной таблички представлено на рисунке 2.

заводского номера

Рисунок 2 - Пример информационной таблички уровнемеров

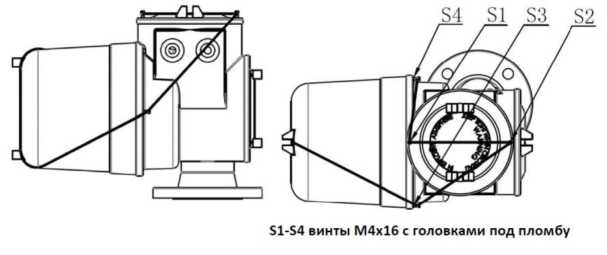

Пломбирование уровнемеров предусмотрено с помощью специального пломбирующего элемента, исключающего возможность открытия крышки электронного отсека после опломбирования. Пломба «опечатывает» электронный отсек и механически препятствует его открытию (отвинчиванию). Схема пломбировки от несанкционированного доступа и обозначение мест нанесения пломбы эксплуатирующей организации представлены на рисунке 3.

Рисунок 3 - Схема пломбирования от несанкционированного доступа

Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологический значимым и не может быть изменено преднамеренно или случайно. Корректировка допускаемых к изменению параметров осуществляется путем предоставления конфигурирования по паролям допуска. Параметры, влияющие на метрологические характеристики, защищены паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения уровнемера

Метрологические и технические характеристики уровнемера

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Таблица 4 - Показатели надежности

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность приведена в таблице 5.

приведены в разделе 1.5 «Принцип работы» руководства по эксплуатации РЭ BJLM-80H.

Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

Стандарт предприятия Joyo M&C Technology Co., Ltd., Китай

Joyo M&C Technology Co., Ltd., Китай

Адрес: 9-103, Yuqing Road 2222, Changqing District, Jinan City, Shandong Province, China Юридический адрес: Office 1602, Shifeng Guoji Dasha, Yacheng Yili 19, Chaoyang District, Beijing, China, 100123

Телефон (факс): +86 10 65421356

Web-сайт: http:www.joyo-mc.com

E-mail: info@joyotec.com

Joyo M&C Technology Co., Ltd., Китай

Адрес: 9-103, Yuqing Road 2222, Changqing District, Jinan City, Shandong Province, China Юридический адрес: Office 1602, Shifeng Guoji Dasha, Yacheng Yili 19, Chaoyang District, Beijing, China, 100123

Телефон (факс): +86 10 65421356

Web-сайт: http:www.joyo-mc.com

E-mail: info@joyotec.com

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной

метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

Телефон/факс: +7 (495) 437-37-29 / 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

№ 30004-13
