О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\____________________-________________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

Лист № 1 Регистрационный № 54812-13                                              Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики VALTEC VHM-T (далее - теплосчетчики) предназначены для измерения и коммерческого учета количества теплоты (и/или холода) в закрытых системах теплоснабжения с температурой теплоносителя, не превышающей 90 °С, и в системах кондиционирования.

Принцип действия теплосчетчика основан на измерении объема теплоносителя, прошедшего через закрытую систему отопления, разности температур в подающем и обратном трубопроводе и вычислений на их основе количества теплоты.

В состав теплосчетчика входят - одноструйный счетчик воды, комплект термопреобразователей сопротивления и вычислительное устройство, расположенное на корпусе счетчика воды. Составные части теплосчетчика объединены в один неразъемный блок. Для измерения температуры теплоносителя в подающем и обратном трубопроводах и разности этих температур применяется комплект термопреобразователей сопротивления Pt1000 класса В по ГОСТ 6651-2009. Сигналы от счетчика воды и термопреобразователей передаются в тепловычислитель, который по результатам измерений производит вычисление количества теплоты и индикацию на ЖКИ-дисплей. Результаты измерений и вычислений могут передаваться по стандартному проводному интерфейсу: М-Bus (протокол М-Bus) или RS 485 (протокол Modbus); или радиоканалу по протоколу LoRaWAN.

Теплосчетчики выпускаются с диаметрами условных проходов Ду 15, 20, 25.

Теплосчетчики предназначены для монтажа в обратном или подающем трубопроводе. Теплосчетчики имеют автономное питание и предназначены для непрерывной работы.

На 8-разрядный ЖКИ-дисплей теплосчетчика выводится следующая информация:

• - количество теплоты (холода), кВт и МВт^ч; Гкал и Мкал/ч; ГДж и МДж/ч;

• - объем теплоносителя, м³;

• - текущий расход теплоносителя, м³/ч;

• - температура теплоносителя в подающем и обратном трубопроводах, °С;

• - разность температур в подающем и обратном трубопроводах, °С;

• - время наработки, ч.

Теплосчетчики имеют энергонезависимую память, в которой сохраняются измеренные значения количества теплоты за последние 18 месяцев.

Общий вид теплосчетчиков представлен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на лицевую панель теплосчетчика.

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Пломбирование теплосчетчиков не предусмотрено.

Место нанесение знака поверки на теплосчетчик представлено на рисунке 3.

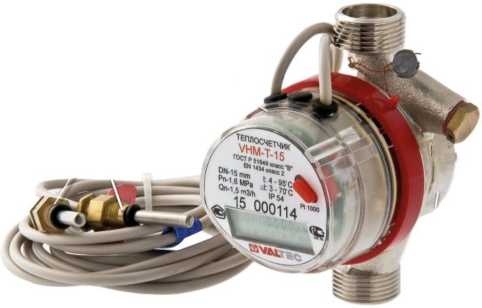

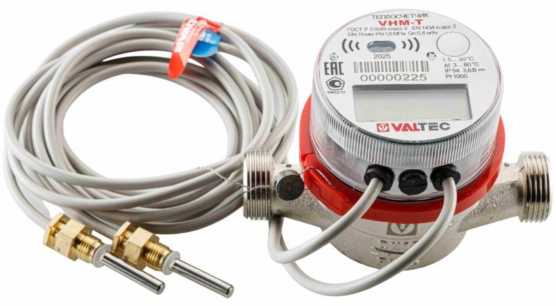

Рисунок 1- Общий вид теплосчетчиков

Место нанесения заводского номера

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

Место нанесения знака поверки

Рисунок 3- Место нанесения знака поверки

Программное обеспечение (ПО) «VHM-T» встроенное в теплосчетчик VALTEC VHM-T предназначено для выполнения возложенных на теплосчетчик функций и управления его работой. Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения соответствует уровню «А» для встроенной части ПО.

Таблица 2- Метрологические характеристики

Таблица 3- Метрологические характеристики

Таблица 4- Показатели надежности

наносится на переднюю панель теплосчетчика методом наклейки и на титульном листе паспорта типографским способом.

Таблица 5- Комплектность средства измерений

приведены в разделе 6 «Работа с дисплеем тепловычислителя» паспорта. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования средству измерений ГОСТ Р EN1434-1-2011 «Теплосчетчики. Ч. 1. Общие требования»

ТУ 4218-001-15184106-2012. «Теплосчетчики VALTEC VHM-T. Технические условия»

Общество с ограниченной ответственностью «Спутник»

(ООО «Спутник»)

Адрес: 192029, Россия, г. Санкт-Петербург, ул. проф. Качалова, д. 11, к. 3, лит. А. ИНН 7811385876

ГЦИ СИ ФБУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре под № 30022-10

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ)

Адрес: 644116, РФ, г. Омск, ул. 24 Северная, 117-А

Тел.: +7 (3812) 68-07-99; факс: +7 (3812) 68-04-07

Web-сайт: http://csm.omsk.ru/

E-mail: info@ocsm.omsk.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311670
