МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

21 мая 2026 г.                                                                                   972

_______ №_______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\_________________________________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

Регистрационный № 12845-06

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Электроды ионоселективные «ЭКОМ» (в дальнейшем - электроды) предназначены для измерения активности (концентрации) ионов и окислительно-восстановительного потенциала (Eh) в водных растворах в комплекте с вспомогательным электродом сравнения и высокоомным вторичным электрометрическим преобразователем (вольтметром, иономером).

Электроды состоят из мембраны, селективной к определяемому иону, внутреннего сравнительного электрода, корпуса, соединительного кабеля и разъема.

Конструктивно электрод выполнен в виде полого цилиндрического корпуса, к нижнему торцу которого прикреплена ионоселективная мембрана. Внутри корпуса размещен электрод в виде металлической проволоки, герметично впаянной в колпачок, закрывающий верхний торец корпуса и обеспечивающий контакт проволоки с коаксиальным кабелем, снабженным разъемом, соединяющим электрод с электрометрическим преобразователем.

Принцип действия электродов основан на линейной зависимости э.д.с. электродной системы от логарифма активности определяемого иона в растворе.

Отрицательный логарифм активности иона в растворе (рХ) определяется по формуле рХ= - lg( CxXf ),

где: Х - обозначение определяемого иона;

f - коэффициент активности иона;

Сх - концентрация иона в моль/дм³.

В зависимости от определяемого иона изготавливают 25 модификаций электродов.

Электроды применяются в промышленных, лабораторных и полевых условиях в химико-технологических, агрохимических, экологических и аналитических лабораториях, органах контроля, инспекции и надзора для анализа природных и сточных вод, технологических растворов и экстрактов проб растительной и пищевой продукции.

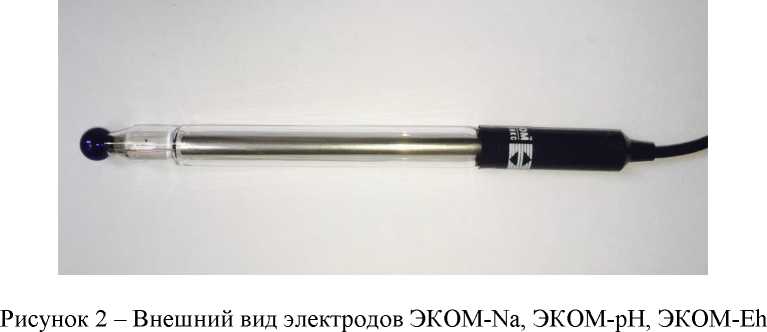

Внешний вид электродов ионоселективных «ЭКОМ» представлен на рисунках 1 - 3.

Рисунок 1 - Внешний вид электродов ЭКОМ-К, ЭКОМ-№Оз, ЭКОМ-NOi, ЭКОМ-NH,

ЭКОМ-Ca, ЭКОМ-Ca+Mg, ЭКОМ-Ba, ЭКОМ-С1О4, ЭКОМ-СОз, ЭКОМ-Cl, ЭКОМ-Br, ЭКОМ-J, ЭКОМ-Cu, ЭКОМ-Cd, ЭКОМ-Pb, ЭКОМ-Hg, ЭКОМ-Ag, ЭКОМ-S, ЭКОМ-CN, ЭКОМ-CNS, ЭКОМ-F

Рисунок 3 - Внешний вид комбинированного электрода ЭКОМ-рН-ком

• 1 Основные параметры и условия применения электродов указаны в таблице 1.

Таблица 1

• 2 Крутизна градуировочной характеристики электродов St в линейной ее части при температуре (20±5) °С составляет, мВ/рХ:

для одновалентных ионов       -            (56±6)

для двухвалентных ионов       -            (28±3)

• 3 Отклонение градуировочной характеристики ионоселективных электродов от линейности при допустимых значениях температур анализируемого раствора, указанных в табл.1, не более:

для одновалентных ионов     -       ±6 мВ

для двухвалентных ионов     -       ±3 мВ

• 4 Потенциал рН-электродов, измеренный относительно образцового электрода сравнения в растворе тетраоксалата калия молярной концентрацией 0,05 моль/дм³ при температуре раствора (25+0,2) °С равен:

для электрода ЭКОМ-рН - минус (1950+12) мВ

для электрода ЭКОМ-рН-ком -       (330+12) мВ

• 5 Потенциал электрода ЭКОМ-Eh, измеренный относительно образцового электрода сравнения при температуре раствора (25+0,2) °С равен:

• - в растворе №8 по ГОСТ 8.450 - (246+10) мВ;

• - в растворе №9 по ГОСТ 8.450 - (305+10) мВ;

• 6 Значения координат изопотенциальной точки рН-электродов равны

• - для электрода ЭКОМ-рН:

рНи = (1,7 ± 0,3) рН

Еи = минус (1953+25) мВ

• - для электрода ЭКОМ-рН-ком:

рНи = (7,0 ± 0,3) рН

Еи = минус (15+30) мВ

• 7 Вероятность безотказной работы электродов не менее 0,9 за 1000 ч работы.

• 8 Габаритные размеры электрода, мм, не более: диаметр - 18

длина - 160 длина соединительного кабеля - 600

• 9 Масса электрода (без кабеля) не более 50 г

наносится на паспорт КДЦТ.418422.002ПС типографским способом или специальным штампом.

В комплект поставки входят:

Таблица 2

Методики измерений представлены в паспортах на электроды, а также в аттестованных методиках выполнения измерений для каждого ионоселективного электрода «ЭКОМ».

ГОСТ 8.120-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений pH

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Технические условия ТУ 4215-002-41541647-2006 Электроды ионоселективные «ЭКОМ»

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭКОНИКС»

(ООО НПП «ЭКОНИКС»)

ИНН 7708019731

Адрес места осуществления деятельности: Россия, 119071, г. Москва, вн.тер.г. Муниципальный округ Донской, пр-д 2-й Донской, д. 4, стр. 1, помещ. 332-332В

Тел/факс: (495) 730-51-26, (495) 958-28-30, (495) 952-65-84

E-mail: econix@econix.com; Internet: http://www.econix.com

ГЦИ СИ ФГУ «Ростест-Москва»

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Тел: (495) 544-00-00 Аттестат аккредитации ГЦИ СИ ФГУ «РОСТЕСТ-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-05 от 01.04.2005 г.

Лист № 1 Регистрационный № 83953-21                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока TOPAZ OCTU (далее - трансформаторы) предназначены для измерений среднеквадратических значений силы переменного тока, в том числе с апериодической составляющей и выработки сигнала измерительной информации согласно протоколу, описанному в IEC 61850-9-2:2011 (далее - IEC 61850-9-2) для передачи результатов измерений и преобразований на электрические измерительные приборы, устройствам измерения (в том числе показателей качества электроэнергии), защиты, автоматики, сигнализации и управления.

Принцип действия трансформаторов основан на двух физических законах: законе полного тока и эффекте Фарадея. Трансформаторы содержат чувствительный элемент (магнитооптический кристалл), в котором происходит преобразование магнитной составляющей поля, создаваемого током в проводнике, в изменение угла поворота поляризации излучения с последующим изменением интенсивности излучения, падающего на фотоприемник. По полученному значению интенсивности излучения определяется сила тока, текущего в проводнике.

Трансформаторы предназначены для использования в качестве элемента в составе системы контроля тока и комплексной системы оптической диагностики высоковольтных кабельных линий TOPAZ.

Трансформаторы обеспечивают подключение по цифровым интерфейсам RS-485 и Ethernet к вышестоящим системам, в том числе для автономного считывания, удалённого доступа и конфигурирования.

Трансформаторы включают в свой состав: измерительный блок, оптические датчики тока двух типов FOS или FOS-SS. Данные датчики тока осуществляют выдачу потоков данных SV согласно IEC 61850-9-2 и имеют различные диапазоны измерений среднеквадратических значений силы переменного тока. Поддерживаемые потоки данных: SV80 (80 выборок за период промышленной частоты, частота дискретизации 4000 Гц), SV256 (256 выборок за период промышленной частоты, частота дискретизации 12800 Гц).

Трансформаторы осуществляют следующие функции:

• 1) измерение действующих (среднеквадратических) значений силы переменного тока, частоты переменного тока и угла фазового сдвига;

• 2) контроль целостности измерительного тракта;

• 3) формирование сигналов:

• - ТС (Телесигнализации) в случае повреждения кабеля и обрыва волокна;

• - ТИ (Телеинформации) о действующих значениях тока в экране силового кабеля;

• 4) обмен данными с верхним уровнем по протоколам МЭК 61850-9-2, МЭК 60870-5-101, МЭК 60870-5-104;

• 5) синхронизация времени от внешнего сигнала 1PPS и по каналам Ethernet от верхнего уровня по стандарту IEEE1588 PTP либо по протоколу МЭК 60870-5-104.

Трансформаторы выполнены из изоляционного материала.

Структура условного обозначения модификаций трансформаторов:

Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.

Общий вид измерительного блока представлен на рисунке 1. Общий вид датчиков тока представлен на рисунке 2. Нанесение знака на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.

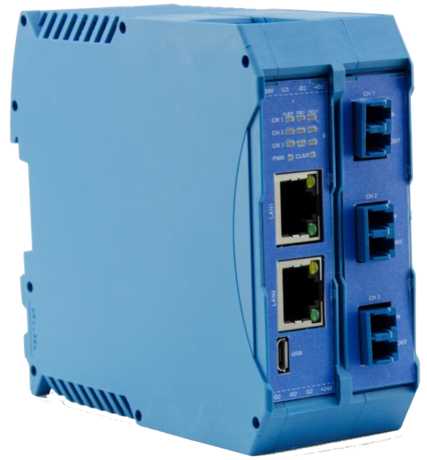

Рисунок 1 - Общий вид измерительного блока

Рисунок 2 - Общий вид датчиков тока FOS (слева) и FOS-SS (справа)

Трансформаторы имеют базовое программное обеспечение (далее - ПО).

Базовое ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики трансформаторов нормированы с учетом влияния базового ПО.

Уровень защиты базового ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные базового ПО трансформаторов представлены в таблице 1.

Таблица 1 - Идентификационные данные базового ПО трансформаторов

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку методом механического нанесения или трафаретной печати и на титульный лист формуляра типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе «Описание и работа» руководства по эксплуатации.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

Общество с ограниченной ответственностью «ПиЭлСи Технолоджи» (ООО «ПиЭлСи Технолоджи»)

Адрес юридического лица: 117449, г. Москва, ул. Винокурова, д. 3

ИНН 7727667738

Общество с ограниченной ответственностью «ПиЭлСи Технолоджи» (ООО «ПиЭлСи Технолоджи»)

Адрес юридического лица: 117449, г. Москва, ул. Винокурова, д. 3

Адрес места осуществления деятельности: 117246, Москва, Научный пр-д, д.17

ИНН 7727667738

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

(ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский пр-д, д.2, этаж 2, помещ. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
