УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 21 » мая 2026 г. № 9_5
Лист № 1 Регистрационный № 53166-19 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мосты автоматические TanDelta 12000Назначение средства измерений
Мосты автоматические TanDelta 12000 (далее по тексту - мосты) предназначены для измерений электрической емкости и тангенса угла диэлектрических потерь высоковольтной изоляции.
Описание средства измерений
Область применения мостов - диагностика состояния высоковольтной изоляции объектов электроэнергетики и определение характеристик различных электроизоляционных материалов.
Мосты автоматические TanDelta 12000 представляют собой уравновешенный четырехплечий трансформаторный мост, в диагональ которого включен источник напряжения, два плеча образованы дифференциальным трансформатором тока (трансформатором отношения), третье плечо образует встроенный (или внешний Cn) эталонный конденсатор, четвертое -измеряемая емкость (Cx).
Принцип действия мостов основан на измерении токов в плечах мостовой схемы. Сигналы, поступающие на токовые входы Сп и Сх, оцифровываются АЦП и обрабатываются микроконтроллером. Результатом обработки сигналов является векторная диаграмма токов, протекающих через конденсаторы Сп и Сх, с помощью которой автоматически производится вычисление измеряемых мостом параметров.
Результаты измерений могут быть сохранены во внутренней памяти мостов (до 99 результатов), распечатаны на встроенном термографическом принтере или переданы на внешний компьютер с помощью интерфейса USB.
Для привязки результатов измерения ко времени их выполнения мосты оснащены системными часами и календарем.
Управление мостами осуществляется оператором через сенсорные кнопки управления.
Мосты имеют возможность проводить измерения при рабочих напряжениях выше 12 кВ при использовании внешних источника питания и эталонной емкости.
В зависимости от особенностей объекта испытаний для измерений может быть использована т.н. «прямая» или «перевернутая» схема испытаний. В «прямой» схеме испытаний оба вывода объекта изолированы от «земли» и находятся под потенциалом, в «перевернутой» -один из выводов объекта соединен с «землей».
Основные узлы мостов: мостовая схема, эталонный конденсатор, повышающий трансформатор, источник испытательного напряжения, АЦП, микроконтроллер, ЖК-дисплей, фильтр помех, схема интерфейса, принтер.
Конструктивно мосты представляет собой моноблок, размещенный в металлическом корпусе, закрываемом крышкой.
На лицевой панели размещены принтер, ЖК-дисплей, разъем интерфейса USB, входы для измерительных кабелей, разъем кабеля питания, выключатели питания моста и высокого выходного напряжения, клемма заземления.
На торцевой панели размещен выход высокого напряжения. На боковой панели - ручка для переноски.
Мосты относятся к ремонтируемым и восстанавливаемым изделиям.
Общий вид средства измерений представлен на рисунках 1 - 2.
Пломбирование мостов автоматических TanDelta 12000 не предусмотрено. Нанесение знака поверки на мосты не предусмотрено.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится типографским способом при помощи нанесения наклейки на заднюю поверхность прибора.
Место нанесения заводского номера

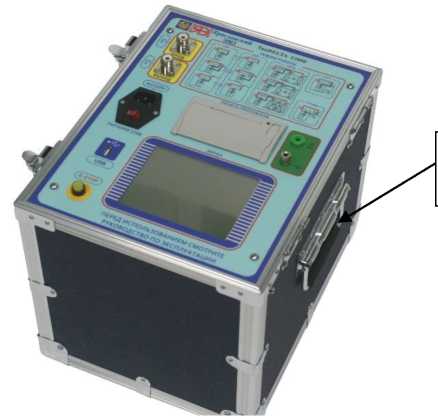

Рисунок 1 - Общий вид мостов автоматических TanDelta 12000
(аС220у)
ПИТАНИЕ 220В
ПЕЧАТЬ ПРОТОКОЛА
■: е-stop I
ПЕРЕД ИСПОЛЬЗОВАНИЕМ СМОТРИТЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

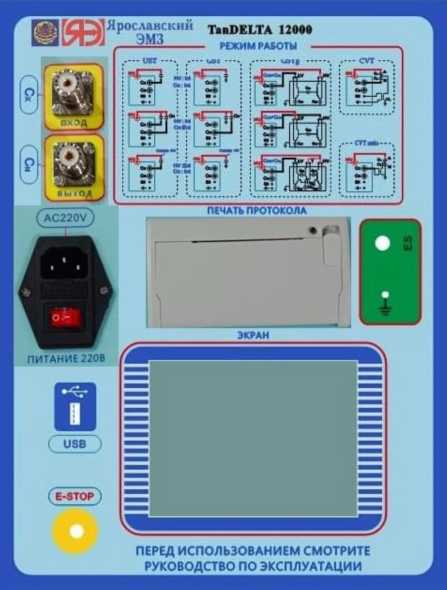

Рисунок 2 - Общий вид лицевой панели мостов автоматических TanDelta 12000
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходного напряжения переменного тока, кВ |
от 0,5 до 12 |
|
Пределы допускаемой основной абсолютной погрешности установки выходного напряжения переменного тока, В |
±(0,01-U+10) |
|
Частота выходного напряжения, Гц |
Фиксированные значения: 45; 50; 55; 60; 65 Двойные значения: 45/55; 55/65; 47,5/52,5 |
|
Диапазон измерений электрической емкости, мкФ
|
от 3'10 6 до 1 от 3'10 6 до 1,25 |
|
Пределы допускаемой основной абсолютной погрешности измерений электрической емкости, пФ |
±(0,01<+1) |
|
Диапазон измерений тангенса угла диэлектрических потерь |
от 1-10-4 до 1 |
|
Пределы допускаемой основной абсолютной погрешности измерений тангенса угла диэлектрических потерь |
±(0,0rtgS+4^10-4) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений от изменения температуры окружающего воздуха в рабочем диапазоне измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Примечания U - установленное значение напряжения переменного тока, В; C - измеренное значение электрической емкости, пФ; tgS - измеренное значение тангенса угла диэлектрических потерь | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 180 до 260 50/60 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
460х350х340 |
|
Масса, кг |
28 |
|
Нормальные условия измерений:
|
от +15 до +25 80 |
|
Рабочие условия измерений:
|
от -10 до +50 90 без конденсации |
наносится на титульный лист руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5 Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мост автоматический TanDelta 12000 |
- |
1 шт. |
|
Кабели измерительные |
- |
1 к-т |
|
Кабель заземления |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Предохранитель |
- |
1 шт. |
|
Рулон термобумаги к принтеру |
- |
1 шт. |
|
Сумка для кабелей |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4221-042-39189999-2012 Мосты автоматические TanDelta 12000. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Ярославский электромеханический завод» (ООО «Ярославский ЭМЗ»)
ИНН 7604035496
Адрес: 150029, г. Ярославль, Промзона, ул. Декабристов, д. 14
Телефон (факс): +7 (4852) 32-60-15 (+7 (4852) 32-61-14)
Web-сайт: http://www.emzlvi.ru
E-mail: main@emzlvi.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
В части вносимых изменений
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной
метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д.31
Адрес места осуществления деятельности: 119631, г. Москва, ул. Озерная, д.46 Телефон: +7 (495) 437-37-29
Факс: +7 (495) 437-56-66
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации 30004-13
