МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

^июня      2026 г. № ¹¹⁴⁵

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код харак тера произ- вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Анализаторы оптикоэмиссионные

VELES

С

98710-26

Модификация Mobile PRO с сер. №№ VMP-2508-039, VMP-2508- 040; модификация CM-165 с сер. №№ CM16-2509-123, CM16-2509-124; модификация CM 145 с сер. №№ CM14-2507-086, CM14-2507-087; модификация CM 700 с сер. №№ CM7-2508-041, CM7-2508-042

Общество с ограниченной ответственностью «Велес- Тест» (ООО «Велес-Тест»), г. Москва, ИНН 7726354531

Общество с ограниченной ответственностью «Велес- Тест» (ООО «Велес-Тест»), г. Москва, ИНН 7726354531

ОС

МП КРТ-01-2026 «ГСИ. Анализаторы опти-ко-эмиссионные VELES. Методика поверки»

1 год

Общество с ограниченной ответственностью «Велес-Тест» (ООО «Велес-Тест»), г. Москва, ИНН 7726354531

ООО «ЦМС КАРТЕСТ», г. Москва

31.03.2026

2.

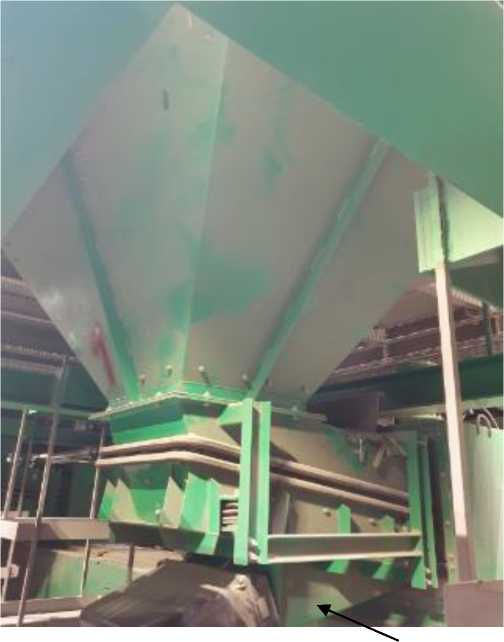

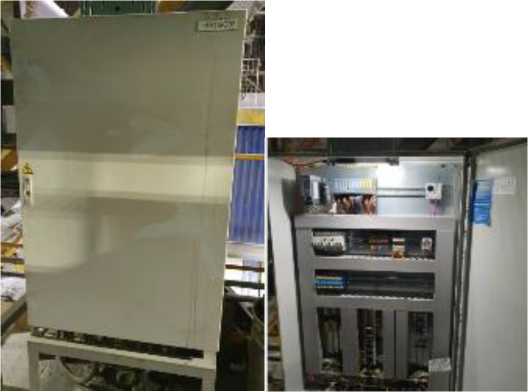

Весы бункерные агрегата циркуляционного вакуумирования стали

АЦВ

Е

98711-26

Модификация АЦВ-8000 с зав. №1В, модификация АЦВ-3000 с зав. № 2В, модификации АЦВ-2000 с зав.

Компания «OM Siderurgica SRL», Италия

Публичное акционерное общество «Новолипецкий металлургический комби-

ОС

МП-04-06/25-2026 «ГСИ. Весы бункерные агрегата цирку-

1 год

Публичное акционерное общество «Новолипецкий металлургический комби-

ФБУ «Липецкий ЦСМ», г. Липецк

30.01.2026

№№ 3В, 4В, 5В, 6В

нат» (ПАО «НЛМК»), г. Липецк ИНН 4823006703

ляционно-го вакуумирования стали АЦВ. Методика поверки»

нат» (ПАО «НЛМК»), г. Липецк ИНН 4823006703

3.

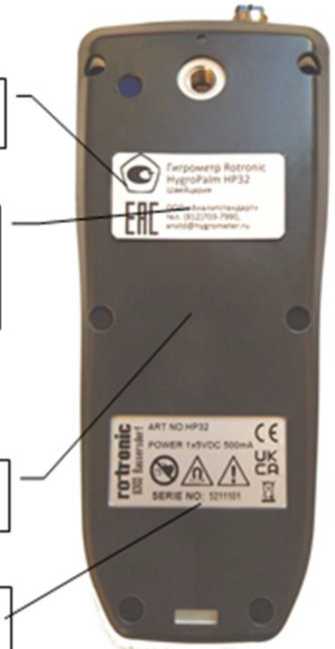

Гигрометры

Rotronic HygroPal m HP32

Е

98712-26

5250511,5250512, 5250513, 5250515, 5250539, 5250698, 5250793, 5250794, 5250799, 5250800, 5250505, 5250509, 5250510, 5250821, 5241812, 5241809, 5241811, 5241810

Фирма «Rotronic AG», Швейцария

Фирма «Rotronic AG», Швейцария

ОС

МП-10992025 «ГСИ. Гигрометры Rotronic HygroPalm HP32. Методика поверки»

1 год

Общество с ограниченной ответственностью «Ана-литстандарт» (ООО «Ана-литстандарт»), г. Санкт-Петербург ИНН 7839319680

ООО «ПРОММАШ ТЕСТ Метрология», г. Чехов

12.02.2026

4.

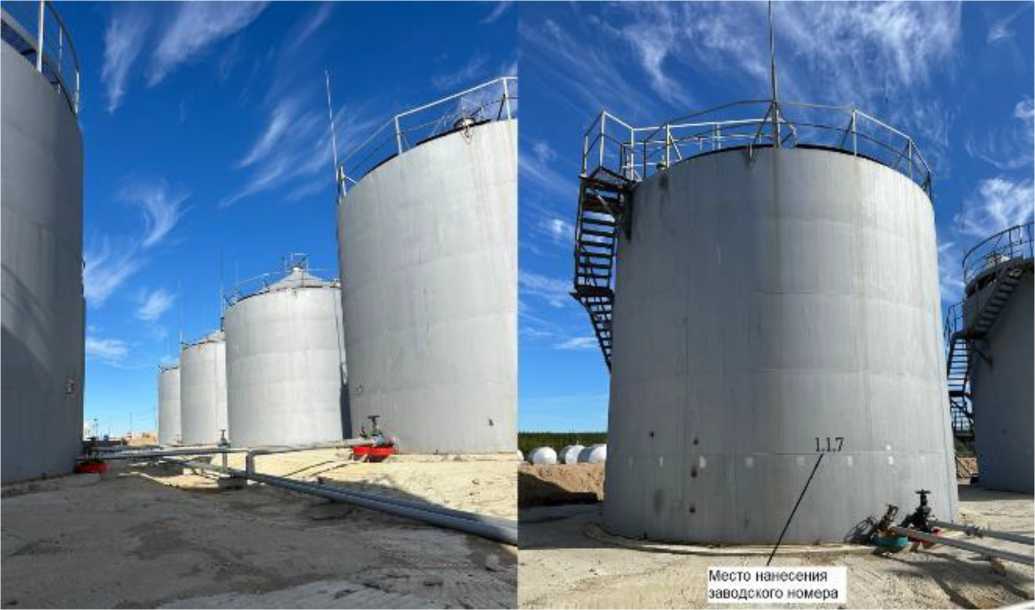

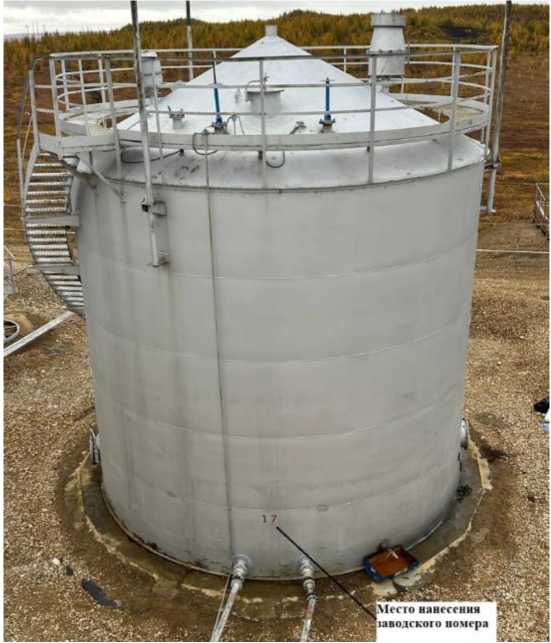

Резервуары вертикальные стальные цилиндрические

РВС

Е

98713-26

РВС-400 зав.№ 1.7; РВС-1000 зав.№№ 1.1, 1.3, 1.5

Акционерное общество «Алмазы Анабара» (АО «Алмазы Анабара»), г. Якутск ИНН 1435152770

Акционерное общество «Алмазы Анабара» (АО «Алмазы Анабара»), г. Якутск ИНН 1435152770

ОС

МП 00108-2025 «ГСИ. Резервуары вертикальные стальные ци-линдриче-ские РВС. Методика поверки»

5 лет

Акционерное общество «Алмазы Анабара» (АО «Алмазы Анабара»), г. Якутск ИНН 1435152770

ООО фирма «Метролог», г. Казань

25.08.2025

5.

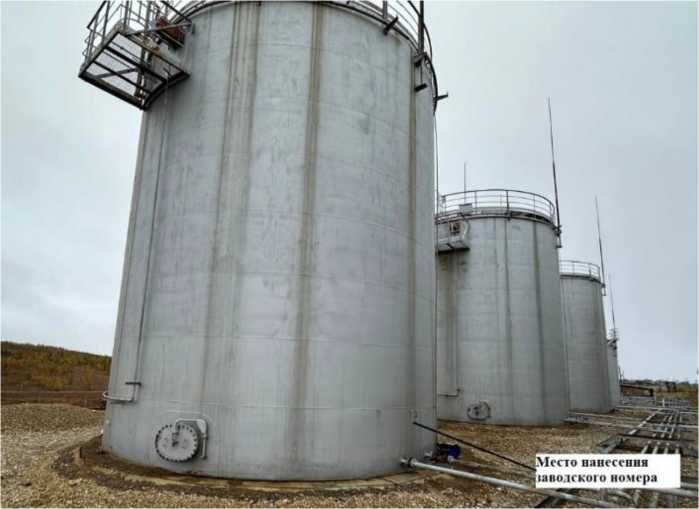

Резервуары вертикальные стальные цилиндрические

РВС-400

Е

98714-26

1.1.5, 1.1.6, 1.1.7, 1.2.1, 1.2.2, 1.2.3, 1.2.5, 1.2.7, 1.2.8, 1.2.9

Акционерное общество «Алмазы Анабара» (АО «Алмазы Анабара»), г. Якутск ИНН 1435152770

Акционерное общество «Алмазы Анабара» (АО «Алмазы Анабара»), г. Якутск ИНН 1435152770

ОС

МП 00308-2025 «ГСИ. Резервуары вертикальные стальные ци-линдриче-ские РВС. Методика поверки»

5 лет

Акционерное общество «Алмазы Анабара» (АО «Алмазы Анабара»), г. Якутск ИНН 1435152770

ООО фирма «Метролог», г. Казань

25.08.2025

6.

Твердомеры Виккерса-

Fness V

С

98715-26

Fness V02652A сер. № FemaWS2501028

Компания «Suzhou Fema

Компания «Suzhou Fema

ОС

МП 360030-2026

1 год

Общество с ограниченной

ФГУП «ВНИИФТРИ

26.02.2026

Кнупа

Test-tech Co., Ltd», Китай

Test-tech Co., Ltd», Китай

«ГСИ. Твердомеры Виккерса-Кнупа Fness V. Методика поверки»

ответственностью «СЕДА-ТЕК» (ООО «СЕДАТЕК»), г. Санкт-Петербург ИНН 7802955375

», Московская обл., г. Солнечногорск, рп. Менделее-во

7.

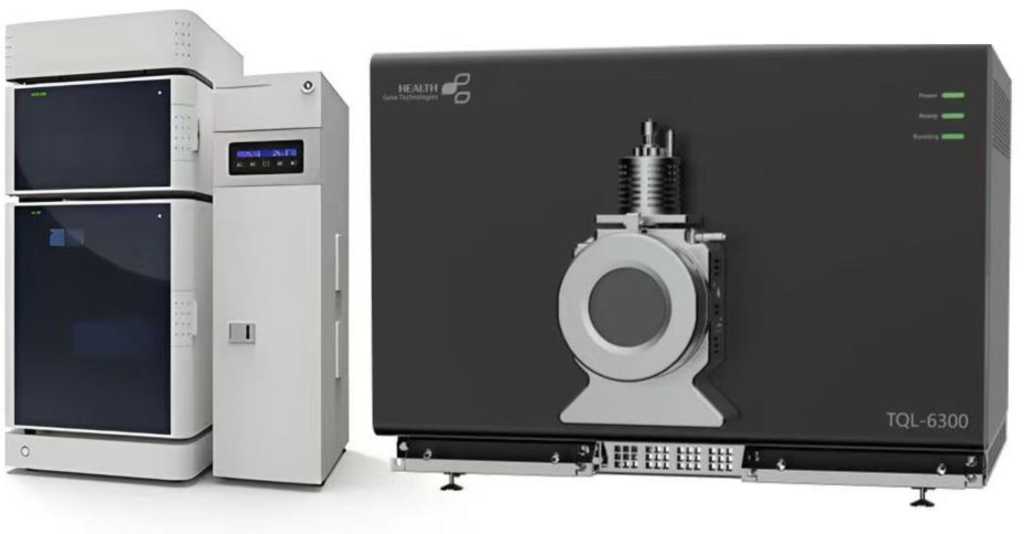

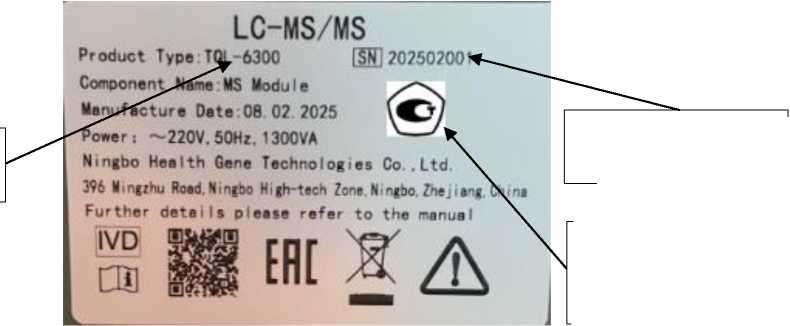

Хромато-масс-спектрометры жидкостные

TQL- 6300

С

98716-26

202502001

Ningbo HEALTH Gene Technologies Co., Ltd., Китай

Ningbo HEALTH Gene Technologies Co., Ltd., Китай

ОС

МП-2422652-2026 «ГСИ. Хромато-масс-спектрометры жидкостные TQL-6300. Методика поверки»

1 год

Общество с ограниченной ответственностью «Генные Технологии Здоровья» (ООО «ГТЗ»), г. Москва, ИНН 7714486131

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург

30.03.2026

8.

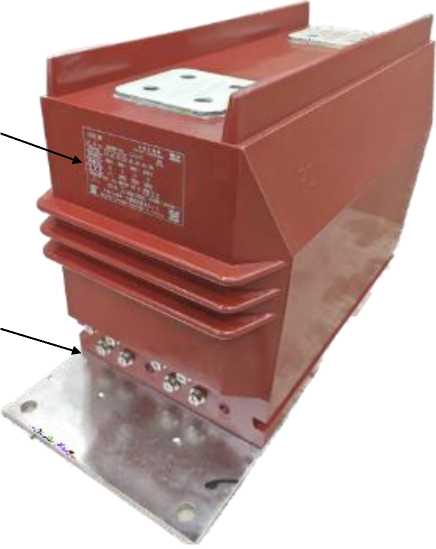

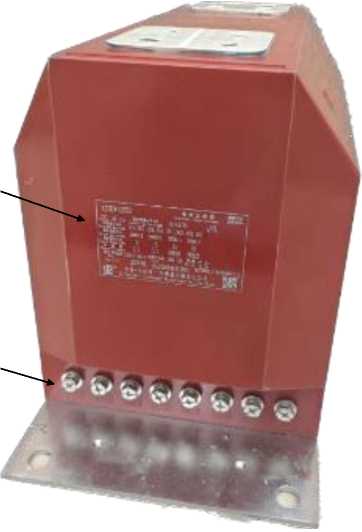

Трансформаторы тока

LZZBJ9- 10

Е

98717-26

модификация I.ZZBJ9-10К2 с заводскими номерами 24040866020001, 24040866020002, 24040866020003, 24040866020004, 24040866020005, 24040866020006, 24040866020007, 24040866020008, 24040866020009, 24040866020010, 24040866020011, 24040866020012 и модификация LZZBJ9-10C5G3 с заводскими номерами 24040866010001,

Dalian No.1 Instrument Transformer Co., Ltd., Китай

Dalian No.1 Instrument Transformer Co., Ltd., Китай

ОС

МП-ЛМ-004-2026 «ГСИ. Трансформаторы тока LZZBJ9-10. Методика поверки»

8 лет

Общество с ограниченной ответственностью «Спец-энергопроект» (ООО «Спец-энергопроект»), г. Москва ИНН 7722844084

ООО «ЛЕМ МА», г. Екатеринбург

19.03.2026

24040866010002, 24040866010003, 24040866010006, 24040866010007, 24040866010008, 24040866010009, 24040866010010, 24040866010011, 24040866010013, 24040866010015, 24040866010017, 24040866010018, 24040866010019, 24040866010021, 24040866010022, 24040866010023, 24040866010024, 24040866010025, 24040866010026, 24040866010027, 24040866010028, 24040866010029, 24040866010030, 24040866010031, 24040866010032, 24040866010033, 24040866010034, 24040866010035, 24040866010036, 24040866030001, 24040866030002, 24040866030003, 24040866030004, 24040866030005, 24040866030006, 24040866030007, 24040866030008, 24040866030009, 24040866030010, 24040866030011, 24040866030012,

24040866030013, 24040866030014, 24040866030015, 24040866030016, 24040866030017, 24040866030018, 24040866030019, 24040866030020, 24040866030021, 24040866030022, 24040866030023, 24040866030024, 24040866030025, 24040866030026, 24040866030027, 24040866030028, 24040866030029, 24040866030030, 24040866030031, 24040866030032, 24040866030033, 24040866030034, 24040866030035, 24040866030036, 24040866030037, 24040866030038, 24040866030039, 24040866030040, 24040866030041, 24040866030042, 24040866030043, 24040866030044, 24040866030045, 24040866030046, 24040866030047, 24040866030048, 24040866030049, 24040866030050, 24040866030051, 24040866030052, 24040866030053,

24040866030054, 24040866030055, 24040866030056, 24040866030057, 24040866030058, 24040866030059, 24040866030060, 25070002010001, 25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003

9.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Газпром энергосбыт» (ООО «ГД Томск», ООО «ГДН», Логистический центр, ТА Битум)

Обозначение отсутствует

Е

98718-26

1541

Акционерное общество «Газпром энергосбыт» (АО «Газпром энергосбыт»), г. Санкт-Петербург, ИНН 7705750968

Акционерное общество «Газпром энергосбыт» (АО «Газпром энергосбыт»), г. Санкт-Петербург, ИНН 7705750968

ОС

МП СМО-2703-2026 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Газпром энергосбыт» (ООО «ГД Томск», ООО «ГДН», Логистический центр, ТА Битум). Методика поверки»

4 года

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации» (ООО «ПИКА»), г. Владимир ИНН 3328009874

ООО «ПИ КА», г. Владимир

27.03.2026

10.

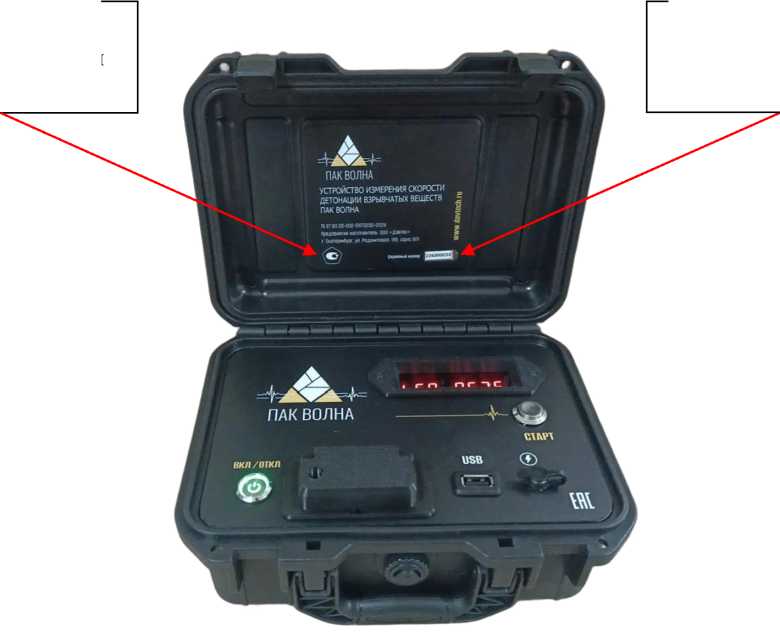

Устройства измерения скорости детонации взрывчатых веществ

ПАК Волна

С

98719-26

сер. №№ 224000028, 224000025

Общество с ограниченной ответственностью «Давтех» (ООО «Дав-тех»), г. Екатеринбург ИНН 6679164666

Общество с ограниченной ответственностью «Давтех» (ООО «Дав-тех»), г. Екатеринбург ИНН 6679164666

ОС

МП- НИЦЭ-021-26 «ГСИ. Устройства измерения скорости детонации взрывчатых веществ ПАК Волна. Методика поверки»

1 год

Общество с ограниченной ответственностью «Давтех» (ООО «Дав-тех»), г. Екатеринбург ИНН 6679164666

ООО «НИЦ «ЭНЕРГО», г. Москва

30.03.2026

11.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НЭК» (31-я очередь)

Обозна чение отсутствует

Е

98720-26

031

Общество с ограниченной ответственностью «Новая энергетическая компания» (ООО «НЭК»), г. Краснодар ИНН 2308259377

Общество с ограниченной ответственностью «Новая энергетическая компания» (ООО «НЭК»), г. Краснодар ИНН 2308259377

ОС

МП ЭПР-861-2026 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НЭК» (31я очередь). Методика поверки»

4 года

Общество с ограниченной ответственностью «Новая энергетическая компания» (ООО «НЭК»), г. Краснодар ИНН 2308259377

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

17.03.2026

12.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого уче-

Обозна чение отсутствует

Е

98721-26

02/2026

Общество с ограниченной ответственностью «КС Энергосбыт» (ООО «КС Энергосбыт»), г. Москва

Общество с ограниченной ответственностью «Акварель» (ООО «Акварель»), г. Москва ИНН

ОС

МП ЭПР-859-2026 «ГСИ. Система ав-томатизи-рованная информационно-

4 года

Общество с ограниченной ответственностью «КС Энергосбыт» (ООО «КС Энергосбыт»), г. Москва ИНН

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

20.02.2026

та электроэнергии (АИИС КУЭ) «Акварель Тольятти»

ИНН 9731011766

7708238412

измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Акварель Тольятти». Методика поверки»

9731011766

13.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Адлерской ТЭС

Обозначение отсутствует

Е

98722-26

25

Публичное акционерное общество «Вторая генерирующая компания оптового рынка электроэнергии» (ПАО «ОГК-2»), г. Санкт-Петербург ИНН 2607018122

Публичное акционерное общество «Вторая генерирующая компания оптового рынка электроэнергии» (ПАО «ОГК-2»), г. Санкт-Петербург ИНН 2607018122

ОС

МП ЭПР-855-2026 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Адлерской ТЭС. Методика поверки»

4 года

Публичное акционерное общество «Вторая генерирующая компания оптового рынка электроэнергии» (ПАО «ОГК-2»), г. Санкт-Петербург ИНН 2607018122

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

17.02.2026

14.

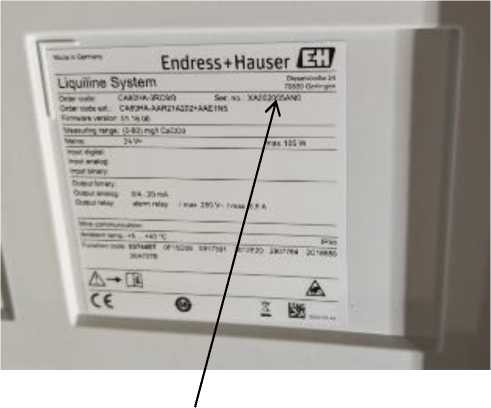

Анализаторы жидкости промышленные

Liquiline System CA80HA

Е

98723-26

XA003A05AN0, XA002005AN0

Фирма En-dress+Hauser Conducta GmbH+Co.KG, Германия

Фирма En-dress+Hauser Conducta GmbH+Co.KG, Германия

ОС

РТ-МП- 538-2052026 «ГСИ. Анализаторы жидкости про-мышлен-ные Liquiline

1 год

Общество с ограниченной ответственностью «АСП-Автоматика» (ООО «АСП-Автоматика»), Московская обл., г. По-

ФБУ «НИЦ ПМ - Ростест», г. Москва

20.04.2026

System CA80HA. Методика поверки»

дольск, ИНН 4312130080

15.

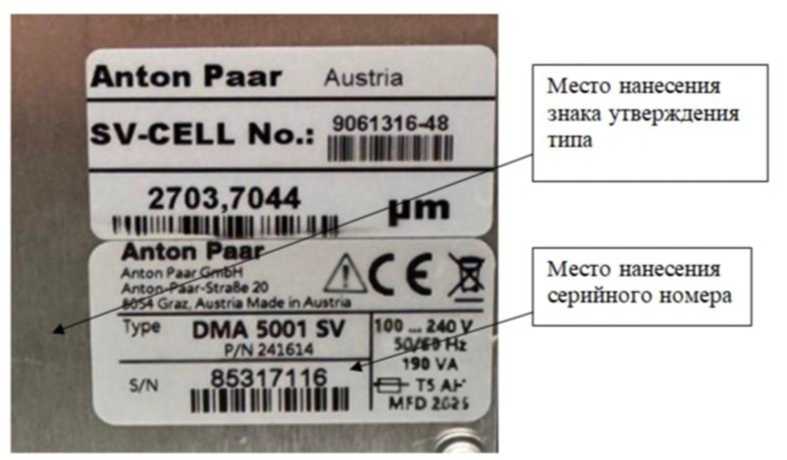

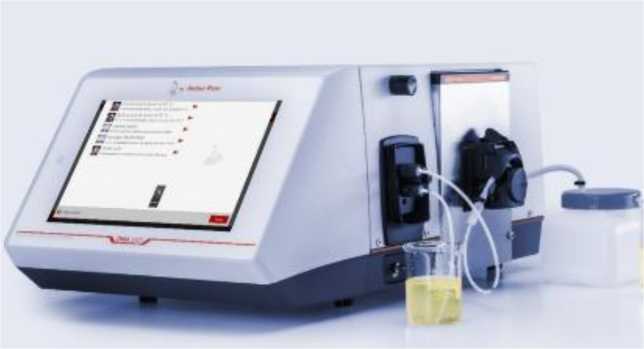

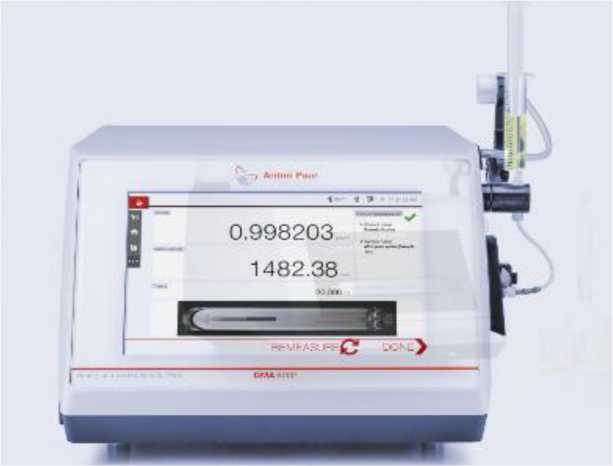

Анализаторы жидкости

DMA

С

98724-26

Модификация DMA 5001 SV с сер. № 85317116

Anton Paar GmbH, Австрия

Anton Paar GmbH, Австрия

ОС

РТ-МП-1624-4482025 «ГСИ. Анализаторы жид кости DMA. Методика по верки»

1 год

Общество с ограниченной ответственностью «АВРО РА» (ООО «АВРОРА»), Московская обл., г. Королев, ИНН 5018196240

ФБУ «НИЦ ПМ - Ростест», г. Москва

25.02.2026

16.

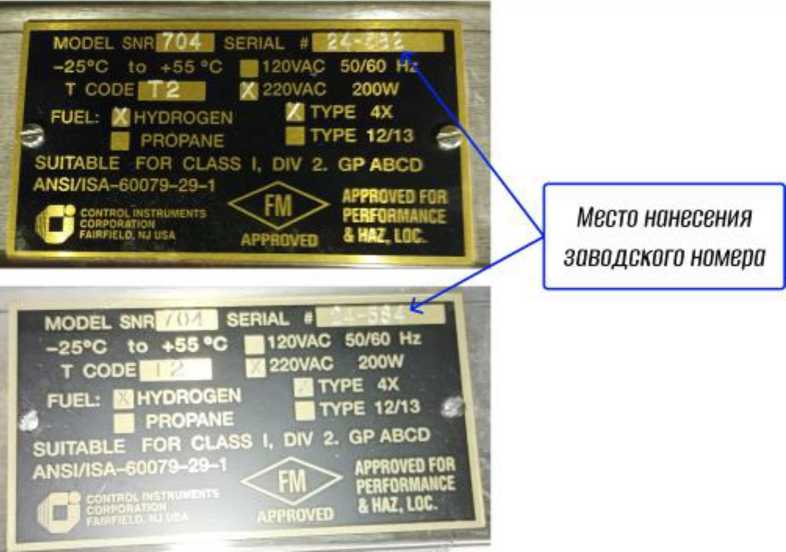

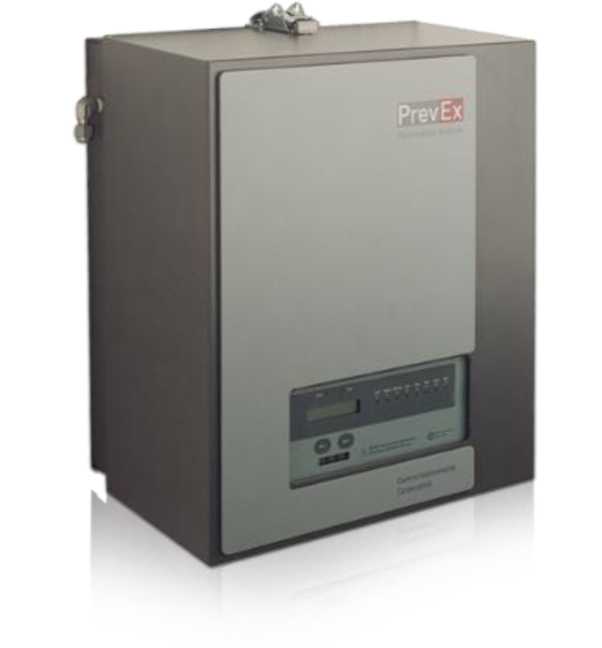

Газоанализаторы

PREVE X

Е

98725-26

Модель SNR704 с зав. №№ 24-582, 24-584

Control Instruments® Corporation, Соединенные Штаты Америки

Control Instru ments® Corporation, Соединенные Штаты Америки

ОС

МП-955 2025 «ГСИ. Газоанализаторы PREVEX. Методика поверки»

1 год

Акционерное общество «Институт по проектированию предприятий целлюлознобумажной промышленности Сибири и Дальнего Востока» (АО «Сибгипро-бум»), г. Иркутск, ИНН 3808110031

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

08.09.2025

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 11 »    нюня   2026 г. № 114 5

Лист № 1 Регистрационный № 98710-26                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы оптико-эмиссионные VELES

Назначение средства измерений

Анализаторы оптико-эмиссионные VELES (далее - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах.

Описание средства измерений

Принцип действия анализаторов основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Для возбуждения эмиссионного спектра исследуемых элементов используется искровой электрический разряд между стержневым электродом и поверхностью измеряемого образца, создаваемый искровым генератором. Спектр излучения определяется химическим составом исследуемого образца.

Конструктивно анализаторы состоят из стенда для искрового разряда с генератором возбуждения искры, оптической системы с дифракционной решёткой и системы детектирования из набора светочувствительных матриц, изготовленных по технологии комплементарной структуры металл-оксид-полупроводник (КМОП-матриц), а также системы управления и обработки измерительной информации.

В анализаторах предусмотрено создание искрового разряда в токе продувки аргоном, обеспечивающей исключение окисления при обыскривании, удаление продуктов обыскривания, а также исключение загрязнения оптической системы. Управление потоком аргона проводится в автоматическом режиме.

Для регистрации интенсивностей спектральных линий определяемых элементов в оптической системе использованы КМОП-матрицы без применения различных флуоресцирующих покрытий для исключения потери интенсивности детектируемого сигнала с течением длительного периода времени. Возможность анализа спектральных линий в области ультрафиолета обеспечивается либо вакуумированием оптической камеры, либо заполнением ее аргоном.

Анализаторы выпускаются в четырех модификациях: Mobile PRO, CM-165, CM-145, CM-700, которые отличаются внешним видом, основными характеристиками:

• - Mobile PRO является мобильным средством измерений со встроенной аккумуляторной батареей и персональным компьютером, смонтированным на специальной транспортировочной тележке; данная модификация позволяет установить два сменных датчика с КМОП-матрицами;

• - CM-165 и CM-145 выпускаются в настольном исполнении и различаются техническими и метрологическими характеристиками, в модификации CM-145 оптическая камера вакуумная, в модификации СМ-165 - заполняется аргоном;

• - CM-700 является напольным прибором с размещенными внутри тумбы анализатора вакуумным насосом, масляным фильтром, фильтрами отработанного аргона, электроникой, дополнительными отсеками и полками для размещения инструментов, образцов, аксессуаров.

Корпуса анализаторов окрашиваются в черно-серой цветовой гамме. Рабочая поверхность анализатора модификации Mobile PRO выполнена из нержавеющей стали.

Серийный номер в буквенно-цифровом формате наносится методом лазерной печати на маркировочную табличку, закреплённую на боковой или задней панели корпуса, в виде ламинированной этикетки.

Общий вид анализаторов и маркировочной таблички приведен на рисунках 1 и 2.

t .J «I  ВЕЛЕС                 (<С)

^w- тест                   ^х—⁷

Тип оборудования; анализатор оптико-эмиссионный VELES

Модификация' СМ-165

Серийный №: CN16-2509-124

Год производства 2025

Электропитание: 220&50 Гц

Пен рббПябМал мощность: 100 Вт в режима Ожидания,

400 В? н рабочем режиме

к_________________________________у

Рисунок 2 - Общий вид маркировочной таблички анализаторов оптико-эмиссионных VELES

Нанесение знака поверки и пломбирование анализатора не предусмотрено.

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать, отображать и сохранять полученные результаты. Идентификационные данные ПО приведены в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем установления трех уровней доступа с разграничением прав: администратора, аналитика и оператора с использованием паролей.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VelesCore
Номер версии (идентификационный номер) ПО	не ниже 2.7.15.0
Примечание - В номере версии неизменяемая часть 2.7. отвечает за метрологически значимую часть ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	Mobile PRO	CM-165	CM-145	CM-700
Диапазон измерений массовой доли элементов 1), %	от 0,001 до 100
Предел допускаемого относительного среднеквадратического    отклонения
результатов измерений массовой доли элементов, %, в поддиапазонах
измерений: от 0,001 до 0,1 % включ.	15,0	15,0	10,0
св. 0,1 до 10,0 % включ.	10,0	5,0	5,0
св. 10,0 до 50,0 % включ.	5,0	3,0	3,0
св. 50,0 до 100 % включ.	1,5	1,5	1,5
Пределы допускаемой относительной
погрешности измерений массовой доли элементов, %, в поддиапазонах
измерений: от 0,001 до 0,01 % включ.	±30	±20	±15
св. 0,01 до 0,1 % включ.	±15	±10	±10
св. 0,1 до 50 % включ.	±10	±5	±5
св. 50 до 100 % включ.	±3	±3	±3
Предел допускаемого относительного
среднеквадратического    отклонения	5	2	2
выходного сигнала, %

¹⁾ Диапазон измерений может быть ограничен изготовителем в соответствии с требованиями пользователя, указывается в Паспорте на конкретный экземпляр анализатора и не может быть изменен в процессе эксплуатации

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
	Mobile PRO	CM-165	CM-145	CM-700
Спектральный диапазон, нм	от 160 до 670	от 160 до 900	от 130 до 900
Диапазон   показаний   массовой   доли		от 0,0001 до 100
элементов, %
Чувствительность1^ усл.ед./%, не менее	150
Параметры электрического питания:
- напряжение переменного тока, В		220±22
- частота переменного тока, Гц		50±1
Потребляемая мощность, кВ-А, не более	400		700
Габаритные размеры, мм, не более:
- высота	970	350	400	1140
- ширина	500	530	590	610
- длина	550	660	780	750
Масса, кг, не более	40	45	85	160
Условия эксплуатации:
- температура окружающего воздуха, °С		от +5 до +40
- относительная влажность воздуха (без
конденсата), %, не более		90

¹⁾ Чувствительность установлена путем измерений интенсивности эмиссионного излучения марганца (Mn), массовая доля которого в стандартном образце в диапазоне от 0,1 до 1,0 %

Таблица 4 - Показатели надежности

Наименование показателя	Значение
Средний срок службы, лет, не менее	11
Средняя наработка на отказ, ч, не менее	150000

Знак утверждения типа

наносится на маркировочную табличку анализатора методом лазерной печати и на титульные листы Руководства по эксплуатации и Паспорта методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
1 Анализатор оптико-эмиссионный	VELES	1 шт.
2 Персональный компьютер	-	1 шт.
3 Программное обеспечение	VelesCore	1 шт.
4 Руководство по эксплуатации	-	1 экз.
5 Методика поверки	-	1 экз.
6 Паспорт	-	1 экз.
7 Инструменты для проведения анализа (комплект)	-	1 шт.
8 Стандартные образцы (комплект)	-	1 шт.
9 Аксессуары для проведения технического обслуживания	-	1 шт.
10 Система очистки отработанного газа	-	1 шт.
Примечание - Позиции 2, 7-10 поставляются по Заказу

Сведения о методиках (методах) измерений

приведены в главе 4 «Проведение измерений» Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 23.03.2026 г. № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»

ГОСТ Р 54153-2010 Сталь. Метод атомно-эмиссионного спектрального анализа

ТУ 26.51.53-001-49930609-2025 Анализаторы оптико-эмиссионные VELES. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Велес-Тест»

(ООО «Велес-Тест»)

ИНН 7726354531

Юридический адрес: 101000, г. Москва, пер. Архангельский, д. 10А, офис 010

Изготовитель

Общество с ограниченной ответственностью «Велес-Тест»

(ООО «Велес-Тест»)

ИНН 7726354531

Адрес: 101000, г. Москва, пер. Архангельский, д. 10А, офис 010

Испытательный центр

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ЦЕНТР МЕТРОЛОГИИ СЕРТИФИКАЦИИ КАРТЕСТ»

(ООО «ЦМС КАРТЕСТ»)

Адрес: 129323, РОССИЯ, г. Москва, ул. Сельскохозяйственная, д. 43 стр. 1, помещ. 22 - 25

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.314485

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ¹¹ »   ^июня    2026 г. № ¹¹⁴⁵

Лист № 1 Регистрационный № 98711-26                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы бункерные агрегата циркуляционного вакуумирования стали АЦВ

Назначение средства измерений

Весы бункерные агрегата циркуляционного вакуумирования стали АЦВ (далее - весы) предназначены для измерения массы сыпучих материалов при статическом взвешивании.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных тензорезисторных (далее - датчики), возникающей под действием силы тяжести, в аналоговый электрический сигнал, с последующим аналого-цифровым преобразованием и обработкой данных, с дальнейшим определением значения массы материала и выводом результата взвешивания на дисплей оператора.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) бункерного типа прямоугольного сечения, усиленного ребрами жесткости, датчиков весоизмерительных тензорезисторных, шкафа управления с встроенным в него модулем весоизмерительным.

К средствам измерений данного типа относятся весы бункерные агрегата циркуляционного вакуумирования стали АЦВ модификации АЦВ-8000 с заводским номером 1В, модификации АЦВ-3000 с заводским номером 2В, модификации АЦВ-2000 с заводскими номерами 3В, 4В, 5В, 6В.

В качестве датчиков в весах используются датчики весоизмерительные тензорезисторные RTN (рег. №21175-13).

В качестве модуля весоизмерительного в весах используются модуль весоизмерительный SIWAREX WP321 фирмы Siemens.

Буквенное обозначение типа модификаций и буквенно-цифровое обозначение заводских номеров весов наносится фотохимическим или лазерным методом на маркировочную табличку, расположенную на ГПУ, что обеспечивает его сохранность и идентификацию весов в процессе эксплуатации. Нанесение знака поверки на средство измерений не предусмотрено. Пломбировка весов не предусмотрена.

Общий вид весов и место нанесения маркировочной таблички представлен на рисунках 1. Общий вид шкафа управления представлен на рисунке 2. Общий вид маркировочной таблички представлен на рисунке 3.

Программное обеспечение

Программное обеспечение (далее - ПО) весы является встроенным и метрологически значимым.

Защита от несанкционированной настройки и вмешательства параметров регулировки и измерительной информации осуществляется с помощью пароля администратора при входе соответствующее меню и ограничением доступа к шкафу управления. Шкаф управления закрывается ключом, который хранится у ответственного лица.

Метрологические характеристики весов нормированы с учетом влияния ПО.

Идентификационные данные ПО отображаются на дисплее терминала и доступны для просмотра при включении.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные (признаки) программного обеспечения

Идентификационные данные (признаки)	Значения
Идентификационное наименование программного обеспечения	50 03 WBINS
Номер версии (идентификационный номер) программного обеспечения	V17 upd7
Цифровой идентификатор программного обеспечения	-
Алгоритм вычисления цифрового идентификатора программного обеспечения	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация весов	Максимальная нагрузка (Max), кг	Минимальная нагрузка (Min), кг	Дискретность (d), кг	Интервалы взвешивания, кг	Пределы допускаемой абсолютной погрешности весов, кг
АЦВ-8000	8000	100	5	от 100 до 2500 включ.	±20,0
				св. 2500 до 8000 включ.	±40,0
АЦВ-3000	3000	40	2	от 40 до 1000 включ. св. 1000 до 3000 включ.	~t 00 -н -н
АЦВ-2000	2000	20	1	от 20 до 500 включ. св. 500 до 2000 включ.	~t 00 -н -н

Таблица 3 - Технические характеристики

Наименование	Значение
Условия эксплуатации: - диапазон рабочих температур, °С	от +10 до +30
Параметры электрического питания от сети переменного тока: -напряжение, В - частота, Гц	от 198 до 242 от 49 до 51
Габаритные размеры весов (длина х ширина х высота) мм, не более: - модификация АЦВ-8000 - модификация АЦВ-3000 - модификация АЦВ-2000	3500х2000х2200 2000х1700х2200 1500х1250х2120

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Вероятность безотказной работы за 2000 часов	0,95

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации весов типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Весы бункерные агрегата циркуляционного вакуумирования стали	АЦВ	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Метод измерений» руководства по эксплуатации на весы.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 04 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Правообладатель

Публичное акционерное общество «Новолипецкий металлургический комбинат»

(ПАО «НЛМК»)

ИНН 4823006703

Юридический адрес: 398040, г. Липецк, пл. Металлургов, 2

Телефон: +7 (4742) 44-42-22

Веб-сайт: www.nlmk.com

E-mail: info@nlmk.com

Изготовитель

Компания OM Siderurgica SRL, Италия

Адрес: Piazza del Linificio, 6-20871 Vimercate (MB)

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Липецкой области»

(ФБУ«Липецкий ЦСМ»)

Адрес: 398017, Россия, Липецкая обл., г. Липецк, ул. И.Г. Гришина, д. 9а

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311563

Телефон: (4742) 56-74-44

Веб-сайт: www.48.csmrst.ru

E-mail: lcsm@lcsm.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « П »   июня    2026 г. № 1145

Лист № 1 Регистрационный № 98712-26                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гигрометры Rotronic HygroPalm HP32

Назначение средства измерений

Гигрометры Rotronic HygroPalm HP32 (далее по тексту - гигрометры) предназначены для измерений относительной влажности и температуры неагрессивных газовых сред, равновесной относительной влажности бумаги и картона, равновесной относительной влажности пищевой и фармацевтической продукции.

Описание средства измерений

Принцип действия гигрометров основан на сорбционном методе измерения относительной влажности, заключающемся в изменении ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора.

Гигрометры представляют собой портативные ручные измерительные приборы и включают в себя измерительный преобразователь с дисплеем, зонд влажности и температуры, подключаемый непосредственно, либо через удлинительный кабель, дата-кабель и сетевое зарядное устройство. Зонд влажности и температуры является взаимозаменяемым и включает в себя сенсор относительной влажности и сенсор температуры Pt100, встроенный микроконтроллер для цифровой обработки сигналов с сенсоров и модуль энергонезависимой памяти, содержащей градуировочные коэффициенты и параметры настройки. Зонд обеспечивает передачу сигналов относительной влажности и температуры в цифровом формате в измерительный преобразователь, предназначенный для вывода значений измеряемых величин на жидкокристаллический дисплей, выбора режимов измерений, сохранения результатов измерений в память. Гигрометры выпущены в исполнении HP32. Электрическое питание гигрометров осуществляется с помощью литий-полимерного аккумулятора 3,7 В, 1000 мАч.

К гигрометрам данного типа относятся следующие серийные номера №№ 5250511, 5250512, 5250513, 5250515, 5250539, 5250698, 5250793, 5250794, 5250799, 5250800, 5250505, 5250509, 5250510, 5250821, 5241812, 5241809, 5241811, 5241810.

Зонды относительной влажности и температуры выполнены в различных конструктивных исполнениях:

• • HC2A-S (015х108 мм, в пластиковом корпусе черного цвета, с несъёмным фильтром 40 мкм)

• • HC2A-SM (015х109 мм, в стальном корпусе, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм)

• • HC2A-SH (015х108 мм, в пластиковом корпусе черного цвета, с несъёмным фильтром 40 мкм)

• • HC2A-S3 (015х108 мм, в пластиковом корпусе белого цвета, с несъёмным фильтром 40 мкм)

• • HC2A-S3A (015x108 мм, в пластиковом корпусе белого цвета, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм)

• • HC2A-S3H (015х108 мм, в пластиковом корпусе белого цвета, с несъёмным фильтром 40 мкм)

• • HC2A-S-HH (015х108 мм, в пластиковом корпусе черного цвета, без фильтра)

• • HC2-SM-HH (015х109 мм, в стальном корпусе, с съёмным стальным сеточным фильтром 25мкм, или тефлоновым фильтром 10 мкм)

• • НС2-С04 (04х57 мм, в стальном корпусе, с несъёмным удлинительным кабелем 2 метра, без фильтра)

• • НС2-С05 (05х51 мм, в корпусе из латуни с никелевым покрытием, с несъёмным удлинительным кабелем 2 метра, без фильтра)

• • HC2-HP28 (010х280 мм, в стальном корпусе, ручка из РОМ пластика, с несъёмным удлинительным кабелем 2 метра, с стальным пористым фильтром 10 мкм)

• • HC2-HP50 (010х500 мм, в стальном корпусе, ручка из РОМ пластика, с несъёмным удлинительным кабелем 2 метра, с стальным пористым фильтром 10 мкм)

• • HC2-HS28 (плоский щуп 18х3х280 мм, в дюралевом корпусе, ручка из РОМ пластика, с несъёмным удлинительным кабелем 2 метра)

• • HC2-IS25 (034х80 мм, в пластиковом корпусе черного цвета и стальной резьбой 3/4'' G, с несъёмным стальным пористым фильтром 10 мкм)

• • HC2A-IC102 (015х100 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• • HC2A-IC105 (015х100 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 5 метров, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• • HC2A-IC302 (015х250 мм в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• • HC2A-IC402-A (015/25х428 мм в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• • HC2A-IC702-A (015/25х728 мм в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• • HC2-HK25 (015х250 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• • HC2-HK40 (015х400 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• • HC2A-IM102-M (015х130 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром

10 мкм, или стальным пористым фильтром 10 мкм)

• • HC2A-IM302-M (015х280 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром

10 мкм, или стальным пористым фильтром 10мкм)

• • HC2A-IM305-M (015х280 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 5 метров, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром

10 мкм, или стальным пористым фильтром 10мкм)

• • HC2A-IE02-G (015x148 мм, с резьбой 1/2'' G, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм )

• • HC2A-IE02-NPT (015х148 мм, с резьбой 1/2'' NPT, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм

• • HC2A-IM102-M (015х86 мм, в стальном корпусе, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

• • HC2A-IM302-M (015х236 мм, в стальном корпусе, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)

Все зонды относительной влажности и температуры могут использоваться с дополнительными съёмными удлинительными кабелями 1, 2 или 5 метров.

Общий вид гигрометров представлен на рисунке 1.

Гигрометры имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, которые нанесены с помощью наклейки на заднюю панель в виде цифрового обозначения (рисунок 2). Серийный номер на корпусе гигрометра должен соответствовать серийному номеру, отображаемому в меню гигрометра (рисунок 3).

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт гигрометров в соответствии с действующим законодательством.

Место пломбировки корпуса измерительного преобразователя от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 2.

Место нанесения знака утверждения типа

Место пломбировки головки винта крышки корпуса измерительного преобразователя

Место нанесения знака поверки

Место нанесения серийного номера

Рисунок 2 - Место нанесения знака поверки, серийного номера и пломбирования от несанкционированного доступа

Программное обеспечение

Гигрометры Rotronic HygroPalm HP32 имеют встроенное программное обеспечение (ПО) зондов влажности и температуры и измерительного преобразователя. ПО измерительного преобразователя обеспечивает следующие основные функции:

• - управление питанием измерительного преобразователя и зондов;

• - обработку и передачу измерительной информации от зондов;

• - отображение результатов измерений и служебной информации на встроенном дисплее;

• - отображение серийного номера и служебной информации на встроенном дисплее;

• - запись, хранение и считывание данных из встроенной энергонезависимой памяти;

• - формирование аналоговых и цифровых выходных сигналов;

• - пересчет единиц влажности по запросу пользователя;

• - самодиагностику аппаратной части измерительного преобразователя.

ПО зондов влажности и температуры выполняет следующие функции:

• - обработку и передачу измерительной информации от сенсоров;

• - запись измерительной информации в память.

Гигрометры Rotronic HygroPalm HP32 могут работать с автономным ПО.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик гигрометров.

Гигрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1 - Идентификационные данные ПО.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	HP32 9102 V1 6.hex
Номер версии (идентификационный номер) ПО	не ниже 1.6

Метрологические и технические характеристики

Метрологические и технические характеристики гигрометров приведены в таблицах 2-4.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений относительной влажности, %	от 0 до 100
Диапазон измерений температуры, ОС - для зондов исполнений HC2-HP28, HC2-HP50, HC2-HS28, НС2-С04, HC2-C05, HC2-IS25	от -40 до +85
- для зонда исполнения HC2A-S, HC2A-SM, HC2A-SH, HC2A-S3, HC2A-S3A, HC2A-S3H, HC2A-S-HH, HC2-SM-HH	от -50 до +100
- для зондов исполнений HC2A-IC102, HC2A-IC105, HC2A-IC302, HC2A-IC402-A, HC2A-IC702-A, HC2-HK25, HC2-HK40, HC2A-IM102-M, HC2A-IM302-M, HC2A-IM305-M, HC2A-IE02-G, HC2A-IE02-NPT	от -70 до +180
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %	±1
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±(0,1+0,002t) *
* где t - значение температуры по модулю, °С

Таблица 3 -Технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длина х ширина х высота), мм, не более	30х63х160
Масса, кг, не более	0,185
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % (без конденсации)	от -10 до +60 от 0 до 100
Параметры электрического питания: - напряжение питания постоянного тока, В	3,7
Потребляемая мощность, В^А, не более	0,04

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	24000
Средний срок службы, лет, не менее	8

Знак утверждения типа

нанесен на заднюю крышку корпуса гигрометра в виде наклейки и на титульный лист руководства по эксплуатации и паспорта типографским методом.

Лист № 6 Всего листов 7 Комплектность средства измерений

Таблица 5 - Комплект поставки гигрометров

Наименование	Обозначение	Количество
Гигрометр Rotronic HygroPalm HP32	Сер.№ 5250511, 5250512, 5250513, 5250515, 5250539, 5250698, 5250793, 5250794, 5250799, 5250800, 5250505, 5250509, 5250510, 5250821, 5241812, 5241809, 5241811, 5241810	18 шт.
Паспорт	-	18 экз.
Руководство по эксплуатации	-	18 экз.
Измерительный блок	-	18 шт.
Зонд влажности и температуры	-	18 шт.
Дата-кабель micro-USB	-	18 экз.
Крепежная клипса	-	18 экз.
Ремешок с замком	-	18 экз.
Чехол	-	18 экз.
Сетевое зарядное устройство с USB выходом (по заказу)	-	18 экз.
Защитный фильтр зонда (по заказу)	-	18 экз.
Удлинительный кабель зонда (по заказу)	-	18 экз.
Диск с программным обеспечением (по заказу)	-	18 экз.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Настройка» документа «Гигрометры Rotronic HygroPalm HP32. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной для средств измерений влажности газов и температуры конденсации углеводородов»

Стандарт предприятия фирмы «Rotronic AG», Швейцария

Правообладатель

Фирма «Rotronic AG», Швейцария

Адрес: Grindelstrasse 6, CH-8303 Bassersdorf, Switzerland Телефон: +41 44 838 11 11

E-mail: measure@rotronic.ch

Изготовитель

Фирма «Rotronic AG», Швейцария

Адрес: Grindelstrasse 6, CH-8303 Bassersdorf, Switzerland Телефон: +41 44 838 11 11

E-mail: measure@rotronic.ch

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, Россия, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ¹¹ »     ^И101_‘    2026 г. № _^{14 5}

Лист № 1 Регистрационный № 98713-26                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары изготовлены в следующих модификациях: РВС-400, РВС-1000 и представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона наземного расположения с номинальными вместимостями 400 и 1000 м³ соответственно.

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.

Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на цилиндрическую стенку резервуаров аэрографическим способом.

Нанесение знака поверки на средство измерений не предусмотрено.

К резервуарам данного типа относятся резервуары РВС-400 зав.№ 1.7, РВС-1000 зав.№№ 1.1, 1.3, 1.5, расположенные по адресу: Республика Саха (Якутия), Анабарский улус, территория склада ГСМ п. Саскылах.

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунках 1-2.

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС,

РВС-1000 зав.№№ 1.1, 1.3, 1.5 с указанием места нанесения заводских номеров

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС, РВС-400 зав.№ 1.7 с указанием места нанесения заводских номеров

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	РВС-400	РВС-1000
Номинальная вместимость, м3	400	1000
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,20

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Модификация	РВС-400	РВС-1000
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,0

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Модификация	РВС-400	РВС-1000
Средний срок службы, лет, не менее	3	0

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВС	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Акционерное общество «Алмазы Анабара»

(АО «Алмазы Анабара»)

ИНН: 1435152770

Юридический адрес: 677027, Российская Федерация, Республика Саха (Якутия), г. Якутск, ул. Кирова 18 блок "Б"

Телефон: +7 (4112) 49-60-00

E-mail: office@alanab.alrosa.ru

Изготовитель

Акционерное общество «Алмазы Анабара»

(АО «Алмазы Анабара»)

ИНН: 1435152770

Адрес: 677027, Российская Федерация, Республика Саха (Якутия), г. Якутск, ул. Кирова 18 блок "Б"

Телефон: +7 (4112) 49-60-00

E-mail: office@alanab.alrosa.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33

Адрес местонахождения: 420043, РТ, г.Казань, ул. Вишневского, д. 26а, кабинет №19 Телефон: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312275

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ¹¹ »     ^И101_‘    2026 г. № _^{14 5}

Лист № 1 Регистрационный № 98714-26                                         Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС-400

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона наземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.

Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на цилиндрическую стенку резервуаров аэрографическим способом.

Нанесение знака поверки на средство измерений не предусмотрено.

К резервуарам данного типа относятся резервуары РВС-400 зав.№№ 1.1.5, 1.1.6, 1.1.7, 1.2.1, 1.2.2, 1.2.3, 1.2.5, 1.2.7, 1.2.8, 1.2.9 расположенные по адресу: Республика Саха (Якутия), Оленекский улус, территория склада ГСМ участка Большая Куонамка.

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-400 с указанием места нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Тип резервуара	РВС-400
Номинальная вместимость, м3	400
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,20

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,0

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВС-400	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Акционерное общество «Алмазы Анабара»

(АО «Алмазы Анабара»)

ИНН: 1435152770

Юридический адрес: 677027, Российская Федерация, Республика Саха (Якутия), г. Якутск, ул. Кирова 18 блок "Б"

Телефон: +7 (4112) 49-60-00

E-mail: office@alanab.alrosa.ru

Изготовитель

Акционерное общество «Алмазы Анабара»

(АО «Алмазы Анабара»)

ИНН: 1435152770

Адрес: 677027, Российская Федерация, Республика Саха (Якутия), г. Якутск, ул. Кирова 18 блок "Б"

Телефон: +7 (4112) 49-60-00

E-mail: office@alanab.alrosa.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог»

(ООО фирма «Метролог»)

Юридический адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33

Адрес местонахождения: 420043, РТ, г.Казань, ул. Вишневского, д. 26а, кабинет №19

Телефон: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312275

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__ » ^июня    2026 г. № ____

Регистрационный № 98715-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры Виккерса-Кнупа Fness V

Назначение средства измерений

Твердомеры Виккерса-Кнупа Fness V (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и шкалам Кнупа.

Описание средства измерений

Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса или алмазной пирамиды Кнупа, с последующим измерением длин диагоналей восстановленного отпечатка для шкал Виккерса и длины большей диагонали восстановленного отпечатка для шкал Кнупа.

Конструктивно твердомеры имеют металлический корпус серого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.

Твердомеры выпускаются в четырех модификациях: Fness V0510A, Fness V0510CA, Fness V02652A, Fness V02652CA.

Модификации твердомеров отличаются диапазоном прикладываемых нагрузок и исполнением рабочего стола: Исполнение стола может быть моторизованным, символ в обозначении «СА», или на микрометрических винтах, символ в обозначении «А».

Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится любым удобным технологическим способом на маркировочную табличку, закрепленную на задней панели корпуса твердомера.

Общий вид твердомеров приведён на рисунках 1, 2. Место нанесения серийного номера на твердомеры представлено на рисунке 3.

Пломбирование твердомеров не предусмотрено.

Нанесение знака поверки на корпус твердомеров не предусмотрено.

Место нанесения серийного номера на маркировочной табличке

Рисунок 3 - Вид задней панели корпуса твердомеров с указанием места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.

Влияние ПО твердомеров учтено при нормировании метрологических характеристик.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение *
Идентификационное наименование ПО	FeiMa Measure	Thixomet MHT
Номер версии (идентификационный номер) ПО	не ниже v 1.0.0.1	не ниже v. 3.0.0.0
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-	-
* В соответствии с заказом

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики испытательных нагрузок

Модификация твердомеров	Испытательные нагрузки, Н	Пределы допускаемого относительного отклонения испытательных нагрузок, %
Fness V0510A Fness V0510CA	1,961; 2,942; 4,903; 9,807; 19,61; 29,42; 49,03; 98,07	±1,0
Fness V02652A Fness V02652CA	1,961; 2,942; 4,903; 9,807; 19,61; 29,42; 49,03; 98,07; 196,1; 294,2; 490,3

Таблица 3 - Метрологические характеристики твердомеров по шкалам Виккерса

Диапазон измерений твёрдости HV	Шкалы	Пределы допускаемых абсолютных погрешностей HV (±)	Размах чисел твёрдости HV, не более
От 50 до 75 включ.	HV20; HV30; HV50	3,0	2,4
	HV3; HV5; HV10	3,0	3,0
	HV1; HV2	3,0	3,0
	HV0,2; HV0,3; HV0,5	3,1	2,9

Продолжение таблицы 3

Диапазон измерений твёрдости HV	Шкалы	Пределы допускаемых абсолютных погрешностей HV (±)	Размах чисел твёрдости HV, не более
Св. 75 до 125 включ.	HV20; HV30; HV50	3,0	3,0
	HV3; HV5; HV10	3,0	3,0
	HV1; HV2	4,0	4,0
	HV0,5	3,0	3,5
	HV0,2; HV0,3	4,0	4,0
Св. 125 до 250 включ.	HV20; HV30; HV50	6,0	7,0
	HV3; HV5; HV10	8,0	10,0
	HV1; HV2	10,0	10,0
	HV0,5	13,0	10,0
	HV0,3	14,0	10,0
	HV0,2	16,0	10,0
Св. 250 до 350 включ.	HV30; HV50	7,0	8,0
	HV20	10,0	10,0
	HV3; HV5; HV10	11,0	12,0
	HV1; HV2	13,0	13,0
	HV0,2; HV0,3; HV0,5	17,0	15,0
Св. 350 до 525 включ.	HV30; HV50	10,0	12,0
	HV5; HV10; HV20	15,5	17,0
	HV2; HV3	20,0	20,0
	HV1	25,0	25,0
	HV0,2; HV0,3; HV0,5	25,0	22,0
Св. 525 до 650 включ.	HV30; HV50	13,0	13,0
	HV5; HV10; HV20	19,0	19,0
	HV2; HV3	26,0	26,0
	HV1	31,0	31,0
	HV0,2; HV0,3; HV0,5	30,0	26,0
Св. 650 до 750 включ.	HV30; HV50	15,0	15,0
	HV5; HV10; HV20	22,0	22,0
	HV2; HV3	30,0	29,6
	HV1	42,0	38,5
	HV0,2; HV0,3; HV0,5	35,0	30,0
Св. 750 до 850 включ.	HV30; HV50	17,0	19,0
	HV5; HV10; HV20	25,0	30,0
	HV2; HV3	36,0	36,0
	HV1	51,0	51,0
	HV0,2; HV0,3; HV0,5	50,0	40,0
Св. 850 до 1000 включ.	HV30; HV50	20,0	20,0
	HV10; HV20	30,0	30,0
	HV3; HV5	40,0	38,0
	HV2	50,0	50,0
	HV1	60,0	57,0
	HV0,2; HV0,3; HV0,5	60,0	42,0
Св. 1000 до 1250 включ.	HV30; HV50	24,0	24,0
	HV20; HV10	35,0	35,0
	HV3; HV5	45,0	52,0
	HV2	50,0	50,0
	HV1	68,0	68,0
	HV0,5	70,0	66,0

Продолжение таблицы 3

Диапазон измерений твёрдости HV	Шкалы	Пределы допускаемых абсолютных погрешностей HV (±)	Размах чисел твёрдости HV, не более
Св. 1250 до 1500 включ.	HV30; HV50	26,0	26,0
	HV10; HV20	39,0	39,0
	HV3; HV5;	65,0	65,0
	HV1; HV2	77,0	77,0
	HV0,5	78,0	72,0
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений

Таблица 4 - Метрологические характеристики твердомеров по шкалам Кнупа

Диапазон измерений чисел твёрдости HK	Шкалы	Пределы допускаемых абсолютных погрешностей HK (±)	Размах чисел твёрдости HK, не более
От 17 до 150 включ.	HK0,5; HK1; HK2	10,4	10,4
	HK0,2; HK0,3	11,6	11,6
Св. 150 до 350 включ.	HK0,5; HK1; HK2	26,0	26,0
	HK0,2; HK0,3	27,0	27,0
Св. 350 до 650 включ.	HK0,5; HK1; HK2	39,0	39,0
	HK0,2; HK0,3	42,0	42,0
Св. 650 до 800 включ.	HK0,5; HK1; HK2	44,2	44,2
	HK0,2; HK0,3	46,8	46,8
Св. 800 до 1000 включ.	HK0,5; HK1; HK2	65,0	65,0
	HK0,2; HK0,3	80,6	80,6
Св. 1000 до 1500 включ.	HK0,5; HK1; HK2	83,2	83,2
	HK0,2; HK0,3	130,0	130,0

П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений

аблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации
температура окружающего воздуха, °С	от +15 до +35
относительная влажность окружающего воздуха, %, не более	80
Параметры электрического питания
напряжение переменного тока, В	от 207 до 253
частота переменного тока, Гц	от 49,5 до 50,5
Габаритные размеры, мм, не более
длина	690
ширина	325
высота	830
Масса, кг, не более	80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака поверки на корпус твердомера не предусмотрено.

Комплектность средства измерений

Таблица 6 - Комплектность твердомера

Наименование	Обозначение	Количество
Твердомер Виккерса-Кнупа	Fness V	1 шт.
Персональный компьютер *	-	1 шт.
Внешнее программное обеспечение *	-	1 шт.
Принадлежности	-	1 комплект
Руководство по эксплуатации	Fness V - 01 РЭ	1 экз.
* В соответствии с заказом

Сведения о методиках (методах) измерений

приведены в главе 4 «Эксплуатация прибора» документа «Fness V - 01 РЭ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения

ГОСТ Р ИСО 4545-1-2015 Материалы металлические. Определение твердости по Кнупу. Часть 1. Метод испытания

Приказ Росстандарта от 14.08.2024 № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»

Стандарт предприятия «Твердомеры Виккерса-Кнупа Fness V. СП»

Правообладатель

Компания «Suzhou Fema Test-tech Co., Ltd», Китай

Адрес: No.1, Baoda Road, Industrial Park, Suzhou City, Jiangsu Province, China

Изготовитель

Компания «Suzhou Fema Test-tech Co., Ltd», Китай

Адрес: No.1, Baoda Road, Industrial Park, Suzhou City, Jiangsu Province, China

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес:   141570, Московская   обл.,   г. Солнечногорск, пгт. Менделеево,

промзона ФГУП ВНИИФТРИ

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « П »   июня    2026 г. № 1145

Лист № 1 Регистрационный № 98716-26                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хромато-масс-спектрометры жидкостные TQL-6300

Назначение средства измерений

Хромато-масс-спектрометры жидкостные TQL-6300 (далее - хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ.

Описание средства измерений

Принцип действия хромато-масс-спектрометров основан на разделении компонентов пробы при её прохождении в потоке подвижной фазы через хроматографическую колонку и регистрации аналитического сигнала от ионов компонента с помощью масс-спектрометра.

Хромато-масс-спектрометр состоит из жидкостного хроматографа, включающего корпус для бутылей с подвижной фазой, бинарный насос и автодозатор, установленных на подставку, и отдельно стоящих термостата для хроматографических колонок (для 2 или 6 колонок) и масс-спектрометра. Масс-спектрометр включает в себя блок ионизации пробы типа электроспрей (с положительной и отрицательной ионизацией), турбомолекулярный насос, тройной квадрупольный масс-анализатор и регистрирующий ионы детектор на основе электронного умножителя.

Нанесение знака поверки на хромато-масс-спектрометры и их пломбирование не предусмотрено.

Серийные номера модулей, входящих в состав хромато-масс-спектрометра, указываются в его паспорте. Серийным номером, идентифицирующим хромато-масс-спектрометр, является серийный номер масс-спектрометра, который наносится на информационную табличку (шильд) масс-спектрометра в цифровом формате методом печати в процессе её изготовления.

Общий вид хромато-масс-спектрометров приведен на рисунке 1.

Вид информационной таблички (шильда) приведен на рисунке 2.

Рисунок 1 - Общий вид хромато-масс-спектрометров

Обозначение типа

«I detail* please refer to the manual SW® R - -       Л.

LC-MS/MS

Product Type 6300       BE 202502001

Component^JMme MS Module

Marjuficture Date 08 02 2025 C "T’ower: ~220V.50Ht. 1300VA        '---'K

N ‘i*ho Healtn Gene Technolog es Co .Ltd

396 Mingthu Road. Ningbo High-tech Zone N ngbo, Zneji»•

Further

Место нанесения знака утверждения типа

Место нанесения серийного номера

Рисунок 2 - Вид информационной таблички (шильда)

Программное обеспечение

Хромато-масс-спектрометры оснащены встроенным программным обеспечением и автономным программным обеспечением Data acquisition software и TQMS Data Processing (далее по тексту - ПО). Идентификационные данные автономного ПО приведены в таблице 1.

Встроенное ПО предназначено для выполнения аппаратных функций хромато-масс-спектрометра и передачи данных в автономное ПО. Идентификационные данные встроенного ПО пользователю недоступны.

Метрологически значимая часть ПО Data acquisition software выполняет следующие функции:

• - управление хромато-масс-спектрометром;

• - настройку режимов работы;

• - проведение диагностических проверок;

• - получение масс-спектров и хроматограмм, и их сохранение.

Метрологически значимая часть ПО TQMS Data Processing выполняет следующие функции:

- обработку и хранение результатов измерений;

- построение градуировочных графиков.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Data Acquisition Software	TQMS Data Processing
Номер версии (идентификационный номер) ПО	V1.x.xn	1.x.xn
Цифровой идентификатор ПО	-	-
1) Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового или буквенно-цифрового обозначения в начале номера версии (до первой точки), и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных букой «х»).

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон массовых чисел, а.е.м.	от 5,0 до 2000
Отношение сигнал/шум (отрицательная ионизация; при отслеживании множественных реакций (MRM) при вводе 5 мкл раствора левомицетина с концентрацией 0,2 пг/мкл для перехода m/z 321>152), не менее	100 000
Отношение сигнал/шум (положительная ионизация; при отслеживании множественных реакций (MRM) при вводе 5 мкл раствора резерпина с концентрацией 0,2 пг/мкл для перехода m/z 609>195), не менее	100 000
Относительное СКО выходного сигнала (отрицательная ионизация; при отслеживании множественных реакций (MRM) при вводе 5 мкл раствора левомицетина с концентрацией 10 пг/мкл для перехода m/z 321>152; n=6), %, не более:
- по площади пика	8,0
- по времени удерживания	2,0
Относительное СКО выходного сигнала (положительная ионизация; при отслеживании множественных реакций (MRM) при вводе 5 мкл раствора резерпина с концентрацией 10 пг/мкл для перехода m/z 609>195; n=6), %, не более:
- по площади пика	8,0
- по времени удерживания	2,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ДхШхВ), мм, не более: - масс-спектрометр	800x700x590
- насос форвакуумный	450x300x300
- корпус для бутылей с подвижной фазой	330x350x100
- автодозатор	330x550x360
- насос бинарный	330x540x185
- термостат колонок (для 2 колонок)	120x320x405
- термостат колонок (для 6 колонок)	170x345x600
- подставка	330x540x60
Масса, кг, не более: - масс-спектрометр	150
- насос форвакуумный	50
- корпус для бутылей с подвижной фазой	2,7
- автодозатор	21
- насос бинарный	22
- термостат колонок (для 2 колонок)	8,5
- термостат колонок (для 6 колонок)	16
- подставка	5
Потребляемая мощность, В^А, не более: - масс-спектрометр	1300
- насос форвакуумный	1300
- автодозатор	250
- насос бинарный	450
- термостат колонок (для 2 или 6 колонок)	550
Напряжение питания частотой (50+1) Гц, В	220±22
Условия эксплуатации: - температура окружающего воздуха, °С	от +17 до +28
- относительная влажность, %, не более	75

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч, не менее	10 000

Знак утверждения типа

наносится на информационную табличку (шильд), расположенную на задней панели масс-спектрометра, методом наклейки с изображением знака и на титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность хромато-масс-спектрометра

Наименование	Обозначение	Количество
Хромато-масс-спектрометр жидкостный	TQL-6300	1 шт.
Руководство по эксплуатации	—	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в документе «Хромато-масс-спектрометры жидкостные TQL-6300. Руководство по эксплуатации», глава «Эксплуатация прибора».

При использовании в сфере государственного регулирования обеспечения единства измерений хромато-масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Стандарт предприятия «Хромато-масс-спектрометры жидкостные TQL-6300». Ningbo HEALTH Gene Technologies Co., Ltd., Китай

Правообладатель

Ningbo HEALTH Gene Technologies Co., Ltd., Китай

Адрес: 396 Mingzhu Road, Ningbo High-tech Zone, Ningbo, Zhejiang, China

Телефон: +86 (0) 574 2797 8799

E-mail: contact@hgt.cn

Изготовитель

Ningbo HEALTH Gene Technologies Co., Ltd., Китай

Адрес: 396 Mingzhu Road, Ningbo High-tech Zone, Ningbo, Zhejiang, China

Телефон: +86 (0) 574 2797 8799

E-mail: contact@hgt.cn

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314555

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

11       июня плпл лг 1145

от «    »           2026 г. №

24040866030007,

24040866030012,

24040866030017, 24040866030022, 24040866030027, 24040866030032, 24040866030037, 24040866030042, 24040866030047, 24040866030052, 24040866030057,

24040866030008,

24040866030013,

24040866030018,

24040866030023,

24040866030028,

24040866030033,

24040866030038,

24040866030043,

24040866030048,

24040866030053,

24040866030058,

24040866030009,

24040866030014,

24040866030019,

24040866030024,

24040866030029,

24040866030034,

24040866030039,

24040866030044,

24040866030049,

24040866030054,

24040866030059,

24040866030010,

24040866030015,

24040866030020,

24040866030025,

24040866030030,

24040866030035,

24040866030040,

24040866030045,

24040866030050,

24040866030055,

24040866030060,

24040866030011,

24040866030016,

24040866030021,

24040866030026,

24040866030031,

24040866030036,

24040866030041,

24040866030046,

24040866030051,

24040866030056,

25070002010001,

25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003.

Нанесение знака поверки на трансформаторы не предусмотрено.

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и обозначение места нанесения заводских номеров представлено представлен на рисунках 1 и 2.

25070002010003, 25080130010001, 25080130010002, 25080130010003

Наименование характеристики	Значение
- для заводских номеров 24040866010001, 24040866010002, 24040866010003, 24040866010006, 24040866010007, 24040866010008, 24040866010009, 24040866010010, 24040866010011, 24040866010013, 24040866010015, 24040866010017, 24040866010018, 24040866010019, 24040866010021, 24040866010022, 24040866010023, 24040866010024, 24040866010025, 24040866010026, 24040866010027, 24040866010028, 24040866010029, 24040866010030, 24040866010031, 24040866010032, 24040866010033, 24040866010034, 24040866010035, 24040866010036	150
Номинальный вторичный ток Ъном, А	1
Номинальная частота переменного тока, Гц	50
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015	0,5S/0,5S
Класс точности обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 -  для заводских номеров 24040866020001, 24040866020002, 24040866020003, 24040866020004, 24040866020005, 24040866020006, 24040866020007, 24040866020008, 24040866020009, 24040866020010, 24040866020011, 24040866020012 -  для заводских номеров 24040866030001, 24040866030002, 24040866030003, 24040866030004, 24040866030005, 24040866030006, 24040866030007, 24040866030008, 24040866030009, 24040866030010, 24040866030011, 24040866030012, 24040866030013, 24040866030014, 24040866030015, 24040866030016, 24040866030017, 24040866030018, 24040866030019, 24040866030020, 24040866030021, 24040866030022, 24040866030023, 24040866030024, 24040866030025, 24040866030026, 24040866030027, 24040866030028, 24040866030029, 24040866030030, 24040866030031, 24040866030032, 24040866030033, 24040866030034, 24040866030035, 24040866030036, 24040866030037, 24040866030038, 24040866030039, 24040866030040, 24040866030041, 24040866030042, 24040866030043, 24040866030044, 24040866030045, 24040866030046, 24040866030047, 24040866030048, 24040866030049, 24040866030050, 24040866030051, 24040866030052, 24040866030053, 24040866030054, 24040866030055, 24040866030056, 24040866030057, 24040866030058, 24040866030059, 24040866030060, 25070002010001, 25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003, 24040866010001, 24040866010002, 24040866010003, 24040866010006, 24040866010007, 24040866010008, 24040866010009, 24040866010010, 24040866010011, 24040866010013, 24040866010015, 24040866010017, 24040866010018, 24040866010019, 24040866010021, 24040866010022, 24040866010023, 24040866010024, 24040866010025, 24040866010026, 24040866010027, 24040866010028, 24040866010029, 24040866010030, 24040866010031, 24040866010032, 24040866010033, 24040866010034, 24040866010035, 24040866010036	10PR/10PR 10PR
Номинальная вторичная нагрузка, В^А -  для заводских номеров 24040866020001, 24040866020002, 24040866020003, 24040866020004, 24040866020005, 24040866020006, 24040866020007, 24040866020008, 24040866020009, 24040866020010, 24040866020011, 24040866020012 -  для заводских номеров 24040866030001, 24040866030002, 24040866030003, 24040866030004, 24040866030005, 24040866030006, 24040866030007, 24040866030008, 24040866030009, 24040866030010, 24040866030011, 24040866030012, 24040866030013, 24040866030014,	10/20/30/30

Наименование характеристики

Значение

24040866030015, 24040866030016, 24040866030017, 24040866030018, 24040866030019, 24040866030020, 24040866030021, 24040866030022, 24040866030023, 24040866030024, 24040866030025, 24040866030026, 24040866030027, 24040866030028, 24040866030029, 24040866030030, 24040866030031, 24040866030032, 24040866030033, 24040866030034, 24040866030035, 24040866030036, 24040866030037, 24040866030038, 24040866030039, 24040866030040, 24040866030041, 24040866030042, 24040866030043, 24040866030044, 24040866030045, 24040866030046, 24040866030047, 24040866030048, 24040866030049, 24040866030050, 24040866030051, 24040866030052, 24040866030053, 24040866030054, 24040866030055, 24040866030056, 24040866030057, 24040866030058, 24040866030059, 24040866030060, 25070002010001, 25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003, 24040866010001, 24040866010002, 24040866010003, 24040866010006, 24040866010007, 24040866010008, 24040866010009, 24040866010010, 24040866010011, 24040866010013, 24040866010015, 24040866010017, 24040866010018, 24040866010019, 24040866010021, 24040866010022, 24040866010023, 24040866010024, 24040866010025, 24040866010026, 24040866010027, 24040866010028, 24040866010029, 24040866010030, 24040866010031, 24040866010032, 24040866010033, 24040866010034, 24040866010035, 24040866010036

10/20/30

Таблица 2 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30
Средняя наработка на отказ, ч, не менее	262800

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	LZZBJ9-10	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491

Правообладатель

Dalian No.1 Instrument Transformer Co., Ltd., Китай

Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China

Web-сайт: en.chinadyh.com

Изготовитель

Dalian No.1 Instrument Transformer Co., Ltd., Китай

Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China

Web-сайт: en.chinadyh.com

Испытательный центр

Общество с ограниченной ответственностью «ЛЕММА»

(ООО «ЛЕММА»)

Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57

Web-сайт: www.lemma-ekb.ru

E-mail: lemma-ekb@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.320074

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « _н »   ^июня    2026 г. № ¹¹⁴⁵

Лист № 1 Регистрационный № 98718-26                                         Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Газпром энергосбыт» (ООО «ГД Томск», ООО «ГДН», Логистический центр, ТА Битум)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Газпром энергосбыт» (ООО «ГД Томск», ООО «ГДН», Логистический центр, ТА Битум) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2-3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АО «Газпром энергосбыт», устройство синхронизации системного времени (далее - УССВ), автоматизированные рабочие места персонала (далее - АРМ) и программное обеспечение (далее - ПО) ПК «Энергосфера».

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии (в случае отсутствия ТТ и (или) ТН подключение цепей счетчика производится по проводным линиям, подключенным непосредственно к первичному источнику). В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период интегрирования. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности. Электрическая энергия, как интеграл по времени от средней за период мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков по GSM каналу связи поступает на сервер БД АО «Газпром энергосбыт», где производится сбор и хранение результатов измерений.

На верхнем втором уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

АИИС КУЭ обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

ИВК АИИС КУЭ осуществляет автоматизированный обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС».

Обмен результатами измерений и данными коммерческого учета электроэнергии между ИВК АИИС КУЭ, АРМ, информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется следующим образом:

• -   посредством локальной вычислительной сети для передачи данных от сервера БД на АРМ;

• -   посредством электронной почты в виде электронных документов XML в формате 80020 для передачи данных от сервера БД на АРМ;

• -   посредством электронной почты в виде электронных документов XML в формате 80020 для передачи данных от сервера БД или АРМ во внешние системы;

• -   информация о средствах измерения, при необходимости, передается в виде электронного документа XML в формате 80030.

Электронные документы XML заверяются электронно-цифровой подписью на АРМ и/или сервере БД.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК и ИВК.

СОЕВ включает в себя УССВ на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы ГЛОНАСС, встроенные часы сервера БД и счетчиков.

Сервер БД АО «Газпром энергосбыт» оснащен устройством синхронизации времени. Коррекция шкалы времени сервера БД со шкалой времени УССВ осуществляется независимо от величины расхождения, раз в 10 минут (программируемый параметр). Сравнение шкалы времени счетчиков со шкалой времени сервера БД осуществляется во время сеанса связи, но не реже одного раза в сутки, коррекция шкалы времени счетчиков выполняется при достижении расхождения со шкалой времени сервера БД равного или более 2 с.

Журналы событий счетчиков и сервера БД отображают факты коррекции времени (дату, часы, минуты, секунды) с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 1541) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 7.1
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УССВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ЩУ-0,4 кВ ТА Битум, Ввод 0,4 кВ	-	-	Меркурий 234 ARTMX2-02 DPBR.R Кл. т. 1/2 Рег. № 75755-19	УСВ-3 Рег. № 64242-16	активная реактивная	±1,0 ±2,0	±5,0 ±11,1
2	ЩУ-0,4 кВ оп.6, ВЛ-0,4 кВ в сторону жилой вагон	-	-	Меркурий 204 ARTMX2-02 DPOBHR Кл. т. 1/2 Рег. № 75755-19		активная реактивная	±1,0 ±2,0	±5,0 ±11,1
3	ЗРУ-10 кВ Лесное, 1 СШ 10 кВ, яч.1, КЛ-10 кВ Ф1 Газпром	ТЛО-10 Кл. т. 0,5S Ктт 250/5 Рег. № 25433-11	VTS 12 Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 38210-08	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
4	ЗРУ-10 кВ Лесное, 2 СШ 10 кВ, яч.2, КЛ-10 кВ Ф2 Газпром	ТЛО-10 Кл. т. 0,5S Ктт 250/5 Рег. № 25433-11	VTS 12 Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 38210-08	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
5	КТП 10 кВ АБК, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1 0,4 кВ	CT6 Кл. т. 0,5 Ктт 2000/5 Рег. № 26070-06	-	Меркурий 234 ARTM-03 PB.R Кл. т. 0,5S/1 Рег. № 48266-11	УСВ-3 Рег. № 64242-16	активная реактивная	±1,0 ±2,4	Г"-' -н -н
6	КТП 10 кВ АБК, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2 0,4 кВ	CT6 Кл. т. 0,5 Ктт 2000/5 Рег. № 26070-06	-	Меркурий 234 ARTM-03 PB.R Кл. т. 0,5S/1 Рег. № 48266-11		активная реактивная	±1,0 ±2,4	Г"-' -н -н
7	ПС 110 кВ Лугинецкая, ОРУ-110 кВ, яч.14, ВЛ 110 кВ Лугинецкая -Мыльджинская II цепь (С-113)	ТФМ-110 Кл. т. 0,5 Ктт 300/5 Рег. № 16023-97	НКФ110-83У1 Кл. т. 0,5 Ктн 110000/^3/100/^3 Рег. № 1188-84 (ф. А) НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000/^3/100/^3 Рег. № 14205-94 (ф. В, С)	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04		активная реактивная	±1,1 ±2,6	±3,1 ±5,3
8	ПС 110 кВ Лугинецкая, ОРУ-110 кВ, яч.13, ВЛ 110 кВ Лугинецкая -Мыльджинская I цепь (С-114)	ТФМ-110 Кл. т. 0,5 Ктт 300/5 Рег. № 16023-97	НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000/^3/100/^3 Рег. № 14205-94 (ф. А, В, С)	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08		активная реактивная	±1,1 ±2,6	±3,1 ±5,6

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
9	ПС 110 кВ Лугинецкая, ОРУ-110 кВ, ОВ 110 кВ	ТОГФМ-110 Кл. т. 0,5 Ктт 600/5 Рег. № 53344-13	НКФ110-83У1 Кл. т. 0,5 Ктн 110000/^3/100/^3 Рег. № 1188-84 (ф. А) НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000/^3/100/^3 Рег. № 14205-94 (ф. В, С) НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000/^3/100/^3 Рег. № 14205-94 (ф. А, В, С)	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08	УСВ-3 Рег. № 64242-16	активная реактивная	±1,1 ±2,6	±3,1 ±5,6
10	ПС 35 кВ Средне-Васюганская, КРУН-10 кВ, 1 СШ 10 кВ, яч.3, ВЛ-10 кВ ФСрВ-3	ТЛК-10-6УЗ Кл. т. 0,5S Ктт 100/5 Рег. № 9143-06	НАМИТ-10-1 УХЛ2 Кл. т. 0,5 Ктн 10000/100 Рег. № 16687-97	СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1 Рег. № 36697-12		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
11	ПС 35 кВ Средне-Васюганская, КРУН-10 кВ, 1 СШ 10 кВ, яч.5, ВЛ-10 кВ ФСрВ-5	ТЛК-10-6УЗ Кл. т. 0,5S Ктт 50/5 Рег. № 9143-06	НАМИТ-10-1 УХЛ2 Кл. т. 0,5 Ктн 10000/100 Рег. № 16687-97	СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1 Рег. № 36697-12		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
12	ПС 35 кВ Средне-Васюганская, КРУН-10 кВ, 1 СШ 10 кВ, яч.7, ВЛ-10 кВ ФСрВ-7	ТЛК-10-6УЗ Кл. т. 0,5S Ктт 50/5 Рег. № 9143-06	НАМИТ-10-1 УХЛ2 Кл. т. 0,5 Ктн 10000/100 Рег. № 16687-97	СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1 Рег. № 36697-12		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
13	ПС 35 кВ Средне-Васюганская, КРУН-10 кВ, 2 СШ 10 кВ, яч.8, ВЛ-10 кВ ФСрВ-8	ТЛК-10-6УЗ Кл. т. 0,5S Ктт 100/5 Рег. № 9143-06	НАМИТ-10-1 УХЛ2 Кл. т. 0,5 Ктн 10000/100 Рег. № 16687-97	СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1 Рег. № 36697-12		активная реактивная	±1,2 ±2,8	±4,0 ±6,9

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
14	ПС 35 кВ Мыльджино, КРУН- 10 кВ, яч.5, ВЛ-10 кВ ФМ-5	ТЛК-10-6УЗ Кл. т. 0,5S Ктт 100/5 Рег. № 9143-06	НАМИТ-10-1 УХЛ2 Кл. т. 0,5 Ктн 10000/100 Рег. № 16687-02	ПСЧ- 4ТМ.06Т.01.00.00 Кл. т. 0,5S/1 Рег. № 82640-21	УСВ-3 Рег. № 64242-16	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
15	ТП 6 кВ БПО, РУ-0,4 кВ, 1 СШ 0,4 кВ, QF4, КЛ-0,4 кВ Мегафон	-	-	ПСЧ- 4ТМ.06Т.21.00.00 Кл. т. 1/1 Рег. № 82640-21		активная реактивная	±1,0 ±1,0	±5,0 ±5,7
16	ТП 10 кВ Геофизика, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	ТШП-0,66 Кл. т. 0,5S Ктт 600/5 Рег. № 58385-14	-	ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
17	ЩУ-0,4 кВ от ПНБ, Ввод 0,4 кВ	ТТИ-А Кл. т. 0,5S Ктт 300/5 Рег. № 28139-06	-	ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
18	ТП 10 кВ УРС-3, РУ-0,4 кВ, СШ 0,4 кВ, АВ-0,4 кВ QF-4, ВЛ-0,4 кВ в сторону ПАО Мегафон	-	-	Меркурий 236 ART-02 PQRS Кл. т. 1/2 Рег. № 90000-23		активная реактивная	±1,0 ±2,0	±5,0 ±11,1
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени UTC (SU), с							±5

Примечания:

• 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Погрешность в рабочих условиях указана при cos ф = 0,8 инд, 1=0,02(0,05) • 1ном и температуре окружающего воздуха в месте расположения счетчиков от -40 °C до +60 °C. Для ИК, содержащих счетчик непосредственного включения, значения силы тока, приведенные ранее, рассчитываются от 1б, где 1б - базовое значение силы тока счетчика.

• 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

• 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 6. Допускается замена УССВ на аналогичные утвержденного типа.

• 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 8. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	18
Нормальные условия: - параметры сети:
- напряжение, % от ином	от 99 до 101
- ток
- для счетчиков, включаемых через трансформатор, % от 1ном	от 100 до 120
- для счетчиков непосредственного включения, % от 1б	от 100 до Imax
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: - параметры сети:
- напряжение, % от ином	от 90 до 110
- ток
- для счетчиков, включаемых через трансформатор, % от 1ном	от 2(5) до 120
- для счетчиков непосредственного включения, % от 1б	от 5 до до Imax
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,5 до 50,5
- температура окружающей среды в месте расположения
- ТТ и ТН, °C	от -45 до +40
- счетчиков электроэнергии, C	от -40 до +60
- сервера БД, C	от +10 до +30
- УССВ, C	от -25 до +60
Надежность применяемых в АИИС КУЭ компонентов: - Счетчики электроэнергии:
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, ч	72
- Сервер БД:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
- УССВ:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч	2
Глубина хранения информации: - Счетчики электроэнергии:
- тридцатиминутный профиль нагрузки, сут, не менее	45
- при отключении питания, год, не менее	5
- Сервер БД: - хранение результатов измерений и информации состояний средств
измерений, год, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал сервера БД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и сервере БД;

• - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей тока и напряжения;

• - испытательной коробки;

• - сервера БД;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера БД.

Возможность коррекции времени:

• - счетчиков (функция автоматизирована);

• - сервера БД (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 минут (функция автоматизирована);

• - сбора 30 минут (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	ТЛК-10-6УЗ	10
	ТЛО-10	6
	ТОГФМ-110	3
	ТФМ-110	6
	ТТИ-А	3
	ТШП-0,66	3
	CT6	6
Трансформаторы напряжения	VTS 12	6
	НКФ110-83У1	1
	НКФ-110-57 У1	5
	НАМИТ-10-1 УХЛ2	3

Продолжение таблицы 4

1	2	3
Счетчики электрической энергии статические	Меркурий 204 ARTMX2-02 DPOBHR	1
Счетчики электрической энергии статические трехфазные	Меркурий 234 ARTM-03 PB.R	2
	Меркурий 234 ARTMX2-02 DPBR.R	1
	Меркурий 236 ART-02 PQRS	1
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05М.04	2
	ПСЧ-4ТМ.06Т.01.00.00	1
	ПСЧ-4ТМ.06Т.21.00.00	1
	СЭТ-4ТМ.02М.03	4
	СЭТ-4ТМ.03	1
	СЭТ-4ТМ.03М	2
	СЭТ-4ТМ.03М.01	2
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-формуляр	ГПЭС.411711.АИИС.1541 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Газпром энергосбыт» (ООО «ГД Томск», ООО «ГДН», Логистический центр, ТА Битум)», аттестованном ООО «ПИКА», г. Владимир, уникальный номер записи в реестре аккредитованных лиц RA.RU.315181.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Правообладатель

Акционерное общество «Газпром энергосбыт»

(АО «Газпром энергосбыт»)

ИНН 7705750968

Юридический адрес: 196084, г. Санкт-Петербург, вн.тер. г. муниципальный округ Московская Застава, ул. Черниговская, д. 8, литера К, помещ. 19-н

Телефон: +7 (812) 728-08-25

E-mail: info@gazpromenergosbyt.ru

Изготовитель

Акционерное общество «Газпром энергосбыт»

(АО «Газпром энергосбыт»)

ИНН 7705750968

Адрес: 196084, г. Санкт-Петербург, вн.тер. г. муниципальный округ Московская Застава, ул. Черниговская, д. 8, литера К, помещ. 19-н

Телефон: +7 (812) 728-08-25

E-mail: info@gazpromenergosbyt.ru

Испытательный центр

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации»

(ООО «ПИКА»)

ИНН 3328009874 Адрес: 600016, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Большая Нижегородская, д. 81, кабинет 307

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314709

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

11       июня плпл лг 1145

от «    »           2026 г. №

Лист № 1 Регистрационный № 98719-26                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерения скорости детонации взрывчатых веществ ПАК Волна

Назначение средства измерений

Устройства измерения скорости детонации взрывчатых веществ ПАК Волна (далее -устройства) предназначены для воспроизведений частоты (периода) следования зондирующих импульсов и измерений временной задержки зондирующих импульсов с последующим отображением длины измерительного кабеля при определении расстояния до места обрыва измерительного кабеля при проведении буровзрывных работ.

Описание средства измерений

Принцип действия устройств основан на воспроизведении зондирующих электрических импульсов с заданной частотой следования, измерении временных задержек отраженных импульсов и преобразовании полученных временных интервалов в эквивалентную длину измерительного кабеля, представляющего собой электрическую линию связи коаксиального типа, укладываемую вдоль заряда взрывчатого вещества в скважине и подключаемую к устройству.

Получаемые измерительные данные устройств могут дополнительно использоваться для косвенного определения скорости детонации взрывчатых веществ по скорости изменения эквивалентной длины измерительного кабеля во времени, обусловленной последовательным разрушением измерительного кабеля фронтом детонации.

Устройства выполнены в виде переносного электронного блока, размещенного в защитном корпусе с откидной крышкой. Цветовое исполнение корпуса определяется по заказу.

На лицевой панели устройства располагаются органы управления, цифровой индикатор для отображения измерительной информации, разъем для калибровки, разъем USB для подключения к персональному компьютеру (далее - ПК) и разъем питания. С левой стороны корпуса предусмотрен разъем для подключения измерительного кабеля. Внутри корпуса размещены электронные модули формирования зондирующих импульсов, измерения временных параметров сигналов и обработки результатов измерений, встроенный аккумулятор.

Серийный номер наносится на маркировочную табличку, расположенную на внутренней поверхности крышки, любым технологическим способом в виде цифрового кода.

Общий вид устройств с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на устройства не предусмотрено. Пломбирование мест настройки (регулировки) устройств не предусмотрено.

Место нанесения знака утверждения типа

Место нанесения серийного номера

Рисунок 1 - Общий вид устройств с указанием мест нанесения знака утверждения типа и серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) устройств представлено встроенным и внешним ПО.

Встроенное ПО устройств реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики устройств нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные встроенного ПО устройств приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	14.X.X
Цифровой идентификатор ПО	-
Примечание - Номер версии встроенного ПО состоит из двух частей: -     номер версии метрологически значимой части ПО (14.); -     номер версии метрологически незначимой части ПО (Х.Х), где «X» может принимать целые значения в диапазоне от 0 до 999.

Внешнее ПО «Волна», устанавливаемое на ПК, является метрологически незначимым и предназначено для выгрузки измерительных данных с устройств с возможностью последующего построение графиков.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Значение воспроизводимой частоты (периода) следования зондирующих импульсов, Гц (мкс)	50 (20)
Пределы допускаемой относительной погрешности воспроизведений частоты (периода) следования зондирующих импульсов, %	±0,1
Диапазон измерений временной задержки зондирующих импульсов, нс 1)	от 1200 до 4400
Пределы допускаемой относительной погрешности измерений временной задержки зондирующих импульсов, %	±1
1) Соответствует диапазону отображений длины измерительного кабеля от 60 до 300 м.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока (от встроенной аккумуляторной батареи), В	12
Габаритные размеры (длинахширинахвысота), мм, не более	220х168х100
Масса, кг, не более	1,5
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре +25 °С), %	от -40 до +50 до 90

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	2000

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Устройство измерения скорости детонации взрывчатых веществ	ПАК Волна	1 шт.
Сетевое зарядное устройство	-	1 шт.
Автомобильное зарядное устройство	-	1 шт.
USB-кабель	-	1 шт.
Набор инструментов	-	1 шт.
Транспортировочная сумка	-	1 шт.
ПО «Волна»*	-	1 шт.
Паспорт	ПС 27.90.33-002-51173230-2024	1 экз.
Руководство по эксплуатации**	-	1 экз.
Руководство пользователя ПО «Волна»**	-	1 экз.
* Доступно для скачивания на сайте https://davtech.ru/pak-volna/download. ** Поставляется в электронном виде.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Работа с прибором» документа «Устройства измерения скорости детонации взрывчатых веществ ПАК Волна. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ТУ 27.90.33-002-51173230-2024 «Устройство измерения скорости детонации взрывчатых веществ ПАК Волна. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Давтех»

(ООО «Давтех»)

Юридический адрес: 620073, Свердловская обл., г.о.город Екатеринбург, г. Екатеринбург, ул. Родонитовая, стр. 18Б, офис 601

ИНН 6679164666

Изготовитель

Общество с ограниченной ответственностью «Давтех»

(ООО «Давтех»)

Адрес: 620073, Свердловская обл., г.о.город Екатеринбург, г. Екатеринбург, ул. Родонитовая, стр. 18Б, офис 601

ИНН 6679164666

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Юридический адрес: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт /помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «_   » ^июня     2026 г. № ¹¹⁴⁵

Лист № 1 Регистрационный № 98720-26                                         Всего листов 30

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НЭК» (31-я очередь)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НЭК» (31-я очередь) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ООО «НЭК» с программным комплексом (ПК) «Энергосфера», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 30 коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов, передача информации на АРМ. При этом, если вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН осуществляется в счетчиках, на сервере данное вычисление осуществляется умножением на коэффициент равный единице.

Также сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ).

Передача информации от сервера или АРМ коммерческому оператору с электронной цифровой подписью субъекта ОРЭ, системному оператору и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется не реже 1 раза в час. Корректировка часов сервера производится независимо от величины расхождений.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи со счетчиками. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±2 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «НЭК» (31-я очередь) наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 031 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПК «Энергосфера» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПК «Энергосфера» указана в таблице 1.

Таблица 1 - Идентификационные данные ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	Алексинская ТЭЦ, КРУ-10 кВ, ф. 39	ТПОЛ-10 Кл. т. 0,5 600/5 Рег. № 1261-59	НОМ-10 Кл. т. 0,5 10000/100 Рег. № 363-49	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активная Реактивная	1,3 2,5	3,3 5,6
2	Алексинская ТЭЦ, КРУ-10 кВ, ф. 52	ТПЛ-СЭЩ-10 Кл. т. 0,5S 300/5 Рег. № 71808-18	НОМ-10 Кл. т. 0,5 10000/100 Рег. № 363-49	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17			Актив ная Реактивная	1,3 2,5	3,4 5,7
3	Алексинская ТЭЦ, КРУ-10 кВ, ф. 46	ТПОЛ 10 Кл. т. 0,5S 150/5 Рег. № 1261-02	НОМ-10 Кл. т. 0,5 10000/100 Рег. № 363-49	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17			Актив ная Реактивная	1,3 2,5	3,4 5,7

1	2	3	4	5	6	7	8	9	10
4	ВРУ 0,4 кВ ИП Козлов А.А., СШ	Т-0,66 Кл. т. 0,5 150/5 Рег. № 67928-17		Меркурий 234 ARTM-03 PBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная	1,0	3,2
	0,4 кВ, Ввод 0,4 кВ						Реак тивная	2,1	5,5
5	ВРУ 0,4 кВ ИП Ма-маткулов А.Д., СШ	Т-0,66 УЗ Кл. т. 0,5S		Меркурий 234 ART-03 PR			Актив ная	1,0	3,3
	0,4 кВ, Ввод 0,4 кВ	200/5 Рег. № 71031-18		Кл. т. 0,5S/1,0 Рег. № 75755-19			Реак тивная	2,1	5,6
		ТШП-М-0,66 Кл. т. 0,5 800/5 Рег. № 71205-18		CE307			Актив-
	ТП-КУ-3-885п 10			R34.543.OAA.SY			ная	1,0	3,2
6	кВ, РУ-0,4 кВ, СШ		-	UVLFZ SPds
	0,4 кВ, Ввод 0,4 кВ			Кл. т. 0,5S/0,5 Рег. № 66691-17	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Реак тивная	2,1	5,5
	ТП-2858п 10 кВ,	ТТЕ-30		Меркурий 234 ARTM2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив-	1,0	3,3
7	РУ-0,4 кВ, 1 СШ 0,4	Кл. т. 0,5S					ная
	кВ, КЛ1 0,4 кВ ИП	200/5					Реак тивная	2,1	5,6
	Погосян А.Г.	Рег. № 73808-19
	ТП-2858п 10 кВ,	ТТЕ-30		Меркурий 234 ARTM2-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив-	1,0	3,3
8	РУ-0,4 кВ, 2 СШ 0,4	Кл. т. 0,5S					ная
	кВ, КЛ2 0,4 кВ ИП	200/5					Реак тивная	2,1	5,6
	Погосян А.Г.	Рег. № 73808-19
9	ВРУ 0,4 кВ нежилого здания ул. Се-			Меркурий 234 ARTM-02 PB.G			Актив ная	1,0	3,2
	верная, д. 12а, СШ 0,4 кВ, Ввод 0,4 кВ			Кл. т. 1,0/2,0 Рег. № 48266-11			Реак тивная	2,0	6,1

1	2	3	4	5	6	7	8	9	10
10	ТП-1486п 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	ТТК-85 Кл. т. 0,5 1200/5 Рег. № 56994-14	-	Меркурий 234 ARTM-03 PB.G Кл. т. 0,5S/1,0 Рег. № 48266-11	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активная Реак тивная	1,0 2,1	3,2 5,5
11	ТП-2483п 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 200/5 Рег. № 71031-18	-	Меркурий 234 ARTM-03 PB.G Кл. т. 0,5S/1,0 Рег. № 48266-11			Активная Реак тивная	1,0 2,1	3,2 5,5
12	ТП-773п 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, КЛ1 0,4 кВ ИП Ка- рабахцян Э.З.	ТТЕ-40 Кл. т. 0,5 300/5 Рег. № 73808-19	-	СЭТ- 4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17			Активная Реак тивная	1,0 2,1	3,2 5,5
13	ТП-773п 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, КЛ2 0,4 кВ ИП Ка- рабахцян Э.З.	ТТЕ-40 Кл. т. 0,5 300/5 Рег. № 73808-19	-	CE307 R34.543.OAA.SY UVLFZ Кл. т. 0,5S/0,5 Рег. № 66691-17			Активная Реак тивная	1,0 1,9	3,2 4,6
14	ВРУ-1.1 0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 УЗ Кл. т. 0,5 250/5 Рег. № 71031-18	-	AS3500-533- RLM-PB2-B-En Кл. т. 0,5S/1,0 Рег. № 58697-20			Активная Реак тивная	1,0 2,1	3,2 5,5
15	ТП-1486п 10 кВ, ВПУ 0,4 кВ в ТП-1486п ПАО МТС, СШ 0,4 кВ, Ввод 0,4 кВ	-	-	Меркурий 236 ART-02 PQRS Кл. т. 1,0/2,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,0	3,2 6,1

1	2	3	4	5	6	7	8	9	10
16	ВРУ 0,4 кВ ИП Астахов Р.В., СШ 0,4 кВ, Ввод 0,4 кВ	ТТИ-30 Кл. т. 0,5 200/5 Рег. № 28139-12	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,1	3,2 5,5
17	ТП-А638п 10 кВ, Ввод 0,4 кВ Т1	Т-0,66 УЗ Кл. т. 0,5 1200/5 Рег. № 71031-18	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,1	3,2 5,5
18	ВРУ 0,4 кВ ИП Минасян С.Т., КЛ1 0,4 кВ ИП Минасян С.Т	Т-0,66 УЗ Кл. т. 0,5S 500/5 Рег. № 71031-18	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активная Реак тивная	1,0 2,1	3,3 5,6
19	ВРУ 0,4 кВ жилого дома пер. Демократический, дом №3, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 УЗ Кл. т. 0,5 200/5 Рег. № 71031-18	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,1	3,2 5,5
20	ТП-А318 10 кВ, РУ- 10 кВ, Ввод 10 кВ Т1	ТОЛ-СЭЩ-10 Кл. т. 0,5 30/5 Рег. № 51623-12	ЗНОЛП-ЭК-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 47583-11	ТЕ2000.61 Кл. т. 0,5S/1,0 Рег. № 83048-21			Активная Реак тивная	1,3 2,5	3,3 5,6
21	ВРУ 0,4 кВ нежилого здания ИП Буюклян Э.Н., СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 УЗ Кл. т. 0,5 200/5 Рег. № 71031-18	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,1	3,2 5,5

1	2	3	4	5	6	7	8	9	10
22	ЗТП ПЗ-1-59 10 кВ, Ввод 0,4 кВ Т	Т-0,66 Кл. т. 0,5 600/5 Рег. № 67928-17	-	СЕ 303 R33 543 JAZ Кл. т. 0,5S/0,5 Рег. № 33446-08	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активная Реак тивная	1,0 1,9	3,2 4,6
23	ЗТП ПЗ-1-58 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 Кл. т. 0,5 1000/5 Рег. № 67928-17	-	СЕ 301 R33 043 JAZ Кл. т. 0,5S Рег. № 34048-08			Активная	1,0	3,2
24	ЗТП ПЗ-1-56 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	ТОП-М-0,66 Кл. т. 0,5 400/5 Рег. № 71205-18	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,1	3,2 5,5
25	ВРУ 0,4 кВ ИП Лалаян Г.Р., 1 СШ 0,4 кВ, Ввод1 0,4 кВ	ТТК-100 Кл. т. 0,5 2000/5 Рег. № 76349-19	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,1	3,2 5,5
26	ВРУ 0,4 кВ ИП Лалаян Г.Р., 2 СШ 0,4 кВ, Ввод2 0,4 кВ	ТТИ-100 Кл. т. 0,5 2000/5 Рег. № 28139-12	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,1	3,2 5,5
27	ВЛ 10 кВ ф. №18 Бузовлево, Оп. №175, ВЛ 10 кВ отпайка к КТП №П- 105, ПКУ 10 кВ	ТОЛ-СЭЩ-10 Кл. т. 0,2S 100/5 Рег. № 51623-12	ЗНОЛ.06-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17			Активная Реак тивная	1,0 1,8	2,3 4,1

1	2	3	4	5	6	7	8	9	10
28	ТП №169 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод1 0,4 кВ	ТТИ-100 Кл. т. 0,5 1000/5 Рег. № 28139-12	-	Меркурий 234 ARTM-03 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Актив ная Реак тивная	1,0 2,1	3,2 5,5
29	ТП №169 6 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод2 0,4 кВ	ТТИ-100 Кл. т. 0,5 1000/5 Рег. № 28139-12	-	Меркурий 234 ARTM-03 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,0 2,1	3,2 5,5
30	ПС 35 кВ Мишкино, РУ-35 кВ, Ввод 35 кВ Т	ТВ-35-II Кл. т. 0,5S 150/5 Рег. № 46101-10	НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Рег. № 19813-09	Меркурий 234 ARTM-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,3 2,5	3,4 5,7
31	ТП-А875п 10 кВ, РУ-10 кВ, Ввод 10 кВ Т1	ТОЛ-СВЭЛ-10М Кл. т. 0,5 75/5 Рег. № 70106-17	ЗНОЛП-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11	Меркурий 234 ART-00 PR Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,3 2,5	3,3 5,6
32	ТП-А875п 10 кВ, РУ-10 кВ, Ввод 10 кВ Т2	ТОЛ-СВЭЛ-10 Кл. т. 0,5 75/5 Рег. № 70106-17	ЗНОЛП-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11	Меркурий 234 ART-00 PR Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,3 2,5	3,3 5,6
33	КРУН-10 кВ, ПКУ-10 кВ, ВЛ1 10 кВ КТП Кж-5-933п	ТОЛ-10-I Кл. т. 0,5 100/5 Рег. № 15128-07	ЗхЗНОЛ- СЭЩ-10 Кл. т. 0,2 10000/100 Рег. № 71707-18	Меркурий 234 ARTM2-00 DPB.G Кл. т. 0,2S/0,5 Рег. № 48266-11			Актив ная Реак тивная	1,0 2,0	2,9 4,6

1	2	3	4	5	6	7	8	9	10
34	ТП-Д361п 10 кВ, РУ-10 кВ, Ввод 10 кВ Т1	ТОЛ-НТЗ-10 Кл. т. 0,5 30/5 Рег. № 51679-12	ЗНОЛ-СЭЩ-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 35956-12	Меркурий 234 ART-00 PR Кл. т. 0,5S/1,0 Рег. № 75755-19	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Актив ная Реак тивная	1,3 2,5	3,3 5,6
35	ТП-Д361п 10 кВ, РУ-10 кВ, Ввод 10 кВ Т2	ТОЛ-НТЗ-10 Кл. т. 0,5 30/5 Рег. № 51679-12	ЗНОЛ-СЭЩ-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 35956-12	Меркурий 234 ART-00 PR Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,3 2,5	3,3 5,6
36	РП-10 кВ Фабрика мороженого, 1 СШ 10 кВ, Яч. №2, КЛ1 10 кВ ТП №2717	ТОЛ-К-10 У2 Кл. т. 0,5S 30/5 Рег. № 57873-14	ЗНОЛ- СВЭЛ-10М Кл. т. 0,5 10000/^3/100/^3 Рег. № 67628-17	Меркурий 234 ART-00 PR Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,3 2,5	3,4 5,7
37	РП-10 кВ Фабрика мороженого, 1 СШ 10 кВ, Яч. №3, КЛ1 10 кВ ТП №2726	ТОЛ-К-10 У2 Кл. т. 0,5S 20/5 Рег. № 57873-14	ЗНОЛ.06-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11	Меркурий 234 ART-00 PR Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,3 2,5	3,4 5,7
38	РП-10 кВ Фабрика мороженого, 1 СШ 10 кВ, Яч. №4, КЛ 10 кВ ТП №2728	ТОЛ-К-10 У2 Кл. т. 0,5S 50/5 Рег. № 57873-14	ЗНОЛ.06-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11	Меркурий 234 ART-00 PR Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,3 2,5	3,4 5,7

1	2	3	4	5	6	7	8	9	10
39	РП-10 кВ Фабрика мороженого, 2 СШ 10 кВ, Яч. №5, КЛ2 10 кВ ТП №2717	ТОЛ-К-10 У2 Кл. т. 0,5S 30/5 Рег. № 57873-14	ЗНОЛ-СВЭЛ-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 67628-17 ЗНОЛП- СВЭЛ-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 67628-17	Меркурий 234 ART-00 PR Кл. т. 0,5S/1,0 Рег. № 75755-19			Активная Реактивная	1,3 2,5	3,4 5,7
40	РП-10 кВ Фабрика мороженого, 2 СШ 10 кВ, Яч. №6, КЛ2 10 кВ ТП №2726	ТОЛ-К-10 У2 Кл. т. 0,5S 20/5 Рег. № 57873-14	ЗНОЛПМИ-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11	Меркурий 234 ART-00 PR Кл. т. 0,5S/1,0 Рег. № 75755-19	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активная Реак тивная	1,3 2,5	3,4 5,7
41	РП-10 кВ Фабрика мороженого, 2 СШ 10 кВ, Яч. №7, КЛ1 10 кВ ТП №3033	ТОЛ-К-10 У2 Кл. т. 0,5S 50/5 Рег. № 57873-14	ЗНОЛП-ЭК-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 68841-17	Меркурий 234 ART-00 PR Кл. т. 0,5S/1,0 Рег. № 75755-19			Активная Реак тивная	1,3 2,5	3,4 5,7
42	ВРУ 0,4 кВ части нежилого помещения ООО Глобус в торговом центре по ул. Светлой, 25А, 1 СШ 0,4 кВ, Ввод1 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 250/5 Рег. № 71031-18	-	ПСЧ-3АРТ.09.132.4 Кл. т. 0,5S/1,0 Рег. № 47122-11			Активная Реак тивная	1,0 2,1	3,2 5,5

1	2	3	4	5	6	7	8	9	10
43	ВРУ 0,4 кВ части нежилого помещения ООО Глобус в торговом центре по ул. Светлой, 25А, 2 СШ 0,4 кВ, Ввод2 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 250/5 Рег. № 71031-18	-	ПСЧ-3АРТ.09.132.4 Кл. т. 0,5S/1,0 Рег. № 47122-11	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активная Реак тивная	1,0 2,1	3,2 5,5
44	ВРУ 0,4 кВ здания торгового центра по ул. Светлой, 25А ООО Успех-10, 1 СШ 0,4 кВ, Ввод1 0,4 кВ	ТТН-Ш Кл. т. 0,5 300/5 Рег. № 75345-19	-	СЕ 303 S31 543 JAVZ Кл. т. 0,5S/0,5 Рег. № 33446-08			Активная Реак тивная	1,0 1,9	3,2 4,6
45	ВРУ 0,4 кВ здания торгового центра по ул. Светлой, 25А ООО Успех-10, 2 СШ 0,4 кВ, Ввод2 0,4 кВ	ТТН-Ш Кл. т. 0,5 300/5 Рег. № 75345-19	-	СЕ 303 S31 543 JAVZ Кл. т. 0,5S/0,5 Рег. № 33446-08			Активная Реак тивная	1,0 1,9	3,2 4,6
46	ТП-107п 6 кВ, РУ-6 кВ, СШ 6 кВ, КЛ4 6 кВ ТП-107п	ТОЛ-10-I Кл. т. 0,5 75/5 Рег. № 47959-16	ЗНОЛП-НТЗ-6 Кл. т. 0,5 6000/^3/100/^3 Рег. № 51676-12	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 64450-16			Активная Реак тивная	1,3 2,5	3,3 5,6
47	ТП-293п 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод1 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 300/5 Рег. № 71031-18	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 1,9	3,2 4,6

1	2	3	4	5	6	7	8	9	10
48	ТП-293п 6 кВ, РУ- 0,4 кВ, 2 СШ 0,4 кВ,	Т-0,66 У3 Кл. т. 0,5 600/5 Рег. № 71031-18		Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Актив ная	1,0	3,2
	Ввод2 0,4 кВ						Реак тивная	1,9	4,6
49	ТП-785п 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ,	Т-0,66 У3 Кл. т. 0,5 300/5 Рег. № 71031-18		Меркурий 234 ARTMX2-03 DPBR.R			Актив ная	1,0	3,2
	Ввод 0,4 кВ			Кл. т. 0,5S/1,0 Рег. № 75755-19			Реак тивная	1,9	4,6
50	ВРУ 0,4 кВ ИП Пиджикян П.М., СШ 0,4 кВ, Ввод 0,4 кВ	-	-	ПСЧ-4ТМ.06Т.20 Кл. т. 1,0/1,0 Рег. № 82640-21	УСВ-3 Рег. №	Сервер ООО	Актив ная Реак тивная	1,0 1,0	3,2 3,6
							Актив ная
51	ВРУ 0,4 кВ ИП Арутюнян Г.Н.,	Т-0,66 У3 Кл. т. 0,5		Меркурий 236 ART-03 PQRS	64242-16	«НЭК»		1,0	3,2
	СШ 0,4 кВ, Ввод 0,4 кВ	200/5 Рег. № 71031-18		Кл. т. 0,5S/1,0 Рег. № 47560-11			Реак тивная	2,1	5,5
	ТП-Л282п 10 кВ,	ТОЛ-10 Кл. т. 0,5 40/5 Рег. № 47959-11	ЗНОЛП-ЭК-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 47583-11	ТЕ2000.61			Актив ная	1,3	3,3
52	РУ-10 кВ, Ввод 10 кВ Т1			Кл. т. 0,5S/1,0 Рег. № 83048-21			Реак тивная	2,5	5,6
	ТП-Л282п 10 кВ,	ТОЛ-10 Кл. т. 0,5 40/5 Рег. № 47959-11	ЗНОЛП-ЭК-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 47583-11	ТЕ2000.61			Актив ная	1,3	3,3
53	РУ-10 кВ, Ввод 10 кВ Т2			Кл. т. 0,5S/1,0 Рег. № 83048-21			Реак тивная	2,5	5,6

1	2	3	4	5	6	7	8	9	10
54	ВРУ 0,4 кВ ИП Арутюнян Е.А., СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 150/5 Рег. № 71031-18	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Актив ная Реак тивная	1,0 2,1	3,2 5,5
55	ВРУ 0,4 кВ ИП Платонов Р.Ю., СШ 0,4 кВ, Ввод 0,4 кВ	-	-	Меркурий 230 ART-02 PQRSIN Кл. т. 1,0/2,0 Рег. № 23345-07			Актив ная Реак тивная	1,0 2,0	3,2 6,1
56	ТП-Л305п 10 кВ, РУ-10 кВ, Ввод 10 кВ Т1	ТОЛ-СЭЩ-10 Кл. т. 0,5 50/5 Рег. № 51623-12	ЗНОЛП-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11	ТЕ2000.61 Кл. т. 0,5S/1,0 Рег. № 83048-21			Актив ная Реак тивная	1,3 2,5	3,3 5,6
57	ВРУ 0,4 кВ ООО Возрождение, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 150/5 Рег. № 71031-18	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Актив ная Реак тивная	1,0 2,1	3,2 5,5
58	ВРУ 0,4 кВ Платонова Г.И., СШ 0,4 кВ, Ввод 0,4 кВ	-	-	Меркурий 230 ART-02 PQRSIN Кл. т. 1,0/2,0 Рег. № 23345-07			Актив ная Реак тивная	1,0 2,0	3,2 6,1
59	ТП-4402 10 кВ, РУ-10 кВ, 1 СШ 10 кВ, Ввод1 10 кВ	ТОЛ-СЭЩ-10 Кл. т. 0,5S 100/5 Рег. № 59870-15	ЗНОЛП-ЭК-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 68841-17	Меркурий 234 ARTM-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,3 2,5	3,4 5,7

1	2	3	4	5	6	7	8	9	10
60	ТП-4402 10 кВ, РУ-10 кВ, 2 СШ 10 кВ, Ввод2 10 кВ	ТОЛ-СЭЩ-10 Кл. т. 0,5S 100/5 Рег. № 59870-15	ЗНОЛП-ЭК-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 68841-17	Меркурий 234 ARTM-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Актив ная Реак тивная	1,3 2,5	3,4 5,7
61	ВРУ 0,4 кВ нежилое помещение ул. Мира, 41, 1 СШ 0,4 кВ, Ввод1 0,4 кВ	Т-0,66 УЗ Кл. т. 0,5S 200/5 Рег. № 71031-18	-	Меркурий 234 ARTM-03 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,0 2,1	3,3 5,6
62	ВРУ 0,4 кВ нежилое помещение ул. Мира, 41, 2 СШ 0,4 кВ, Ввод2 0,4 кВ	Т-0,66 УЗ Кл. т. 0,5S 200/5 Рег. № 71031-18	-	Меркурий 234 ARTM-03 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,0 2,1	3,3 5,6
63	РП-2 Каракозова 6 кВ, РУ-6 кВ, СШ 6 кВ, яч. №36, КЛ 6 кВ яч. №36	ТПЛМ-10 Кл. т. 0,5 400/5 Рег. № 2363-68	НТМИ-6 Кл. т. 0,5 6000/100 Рег. № 831-53	Меркурий 234 ARTM-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,3 2,5	3,3 5,6
64	РП-17 6 кВ, РУ-6 кВ, СШ 6 кВ, яч. №8, КЛ 6 кВ яч. №8	ТОЛ 10-1 Кл. т. 0,5 200/5 Рег. № 15128-01	НАМИТ-10 Кл. т. 0,5 6000/100 Рег. № 16687-02	Меркурий 234 ARTM-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,3 2,5	3,3 5,6
65	ПС 110 кВ Арбеко-во, РУ-10 кВ, 1 СШ 10 кВ, яч. №23, КЛ 10 кВ яч. №23	ТЛО-10 Кл. т. 0,5S 400/5 Рег. № 25433-11	НАМИТ-10 Кл. т. 0,5 10000/100 Рег. № 16687-13	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17			Актив ная Реак тивная	1,1 2,3	3,0 4,7

1	2	3	4	5	6	7	8	9	10
66	ПС 110 кВ Арбеко-во, РУ-10 кВ, 2 СШ 10 кВ, яч. №18, КЛ 10 кВ яч. №18	ТЛК-10 Кл. т. 0,2S 300/5 Рег. № 42683-09	НАЛИ-НТЗ Кл. т. 0,5 10000/100 Рег. № 70747-18	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активная Реак тивная	0,9 1,6	1,6 2,7
67	ПС 110 кВ Новозападная, РУ-10 кВ, 1 СШ 10 кВ, яч. №7, КЛ 10 кВ яч. №7	ТЛК-10 Кл. т. 0,2S 600/5 Рег. № 42683-09	НАМИ-10-95 УХЛ2 Кл. т. 0,5 10000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17			Активная Реактивная	0,9 1,6	1,6 2,7
68	ПС 110 кВ Новозападная, РУ-10 кВ, 4 СШ 10 кВ, яч. №60, КЛ 10 кВ яч. №60	ТЛК Кл. т. 0,2S 600/5 Рег. № 42683-09	НТМИ-10-66 Кл. т. 0,5 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17			Активная Реак тивная	0,9 1,6	1,6 2,7
69	ТП №3003п 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, КЛ 0,4 кВ ИП Носова Г.В.	Т-0,66 УЗ Кл. т. 0,5 600/5 Рег. № 71031-18	-	Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07			Активная Реактивная	1,0 2,1	3,2 5,5
70	ТП №1539п 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	ТТЕ-60 Кл. т. 0,5 600/5 Рег. № 73808-19	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,1	3,2 5,5
71	ВРУ 0,4 кВ нежилые помещения первого этажа № 10-27 Микаелян Л.М., СШ 0,4 кВ, Ввод 0,4 кВ	-	-	Меркурий 234 ARTM-02 PB.R Кл. т. 1,0/2,0 Рег. № 48266-11			Активная Реактивная	1,0 2,0	3,2 6,1

1	2	3	4	5	6	7	8	9	10
72	ТП-К-13-616 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод1 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 1000/5 Рег. № 71031-18	-	Меркурий 234 ARTM-03 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11			Активная Реак тивная	1,0 2,1	3,2 5,5
73	ТП-К-13-616 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод2 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 1000/5 Рег. № 71031-18	-	Меркурий 234 ARTM-03 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11			Активная Реак тивная	1,0 2,1	3,2 5,5
74	ВПУ 0,4 кВ ИП Ермолова Л.В., СШ 0,4 кВ, Ввод 0,4 кВ	-	-	Меркурий 230 ART-02 PQRSIN Кл. т. 1,0/2,0 Рег. № 23345-07	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активная Реак тивная	1,0 2,0	3,2 6,1
75	ВРУ 0,4 кВ нежилое помещение-аптека №43 ИП Османов П.П., СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 Кл. т. 0,5 150/5 Рег. № 67928-17	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,1	3,2 5,5
76	КТП-Трегубов 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 УЗ Кл. т. 0,5 300/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16			Активная Реак тивная	1,0 2,1	3,2 5,5
77	ВРУ 0,4 кВ нежилого здания Федько Н.М., СШ 0,4 кВ, Ввод 0,4 кВ	ТШП-0,66 Кл. т. 0,5S 200/5 Рег. № 58385-14	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,1	3,3 5,6

1	2	3	4	5	6	7	8	9	10
78	ТП-А629 10 кВ, РУ-10 кВ, Ввод 10 кВ Т1	ТОЛ-СЭЩ-10 Кл. т. 0,5 20/5 Рег. № 32139-11	ЗНОЛ-СЭЩ-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 35956-12	Меркурий 234 ARTM2-00 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19			Активная Реак тивная	1,3 2,5	3,3 5,6
79	РП №10 Центр 10 кВ, РУ-10 кВ, 1 СШ-10 кВ, Яч. №15, КЛ1 10 кВ ТП №0201 торгового центра Рассвет	ТОЛ-СЭЩ-10 Кл. т. 0,5S 50/5 Рег. № 32139-06	ЗНОЛП-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 23544-07	ТЕ2000.61 Кл. т. 0,5S/1,0 Рег. № 83048-21			Активная Реак тивная	1,3 2,5	3,4 5,7
80	РП №10 Центр 10 кВ, РУ-10 кВ, 2 СШ-10 кВ, Яч. №18, КЛ2 10 кВ ТП №0201 торгового центра Рассвет	ТОЛ-СЭЩ-10 Кл. т. 0,5S 50/5 Рег. № 32139-06	ЗНОЛП-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 23544-07	ТЕ2000.61 Кл. т. 0,5S/1,0 Рег. № 83048-21	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активная Реак тивная	1,3 2,5	3,4 5,7
81	ВРУ 0,4 кВ пом. 84111 ИП Водопьянова Е.И., КЛ1 0,4 кВ от ТП-2751п, Ввод1 0,4 кВ	ТШП-0,66 Кл. т. 0,5 300/5 Рег. № 64182-16	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,1	3,2 5,5
82	ВРУ 0,4 кВ пом. 84111 ИП Водопьянова Е.И., КЛ2 0,4 кВ от ТП-2751п, Ввод2 0,4 кВ	ТШП-0,66 Кл. т. 0,5 300/5 Рег. № 64182-16	-	Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07			Активная Реак тивная	1,0 2,1	3,2 5,5
83	ВРУ 0,4 кВ ИП Ка-банян Г.С., 1 СШ 0,4 кВ, Ввод1 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 200/5 Рег. № 71031-18	-	Меркурий 234 ART2-03 PR Кл. т. 0,2S/0,5 Рег. № 75755-19			Активная Реак тивная	1,0 2,1	3,2 5,5

1	2	3	4	5	6	7	8	9	10
84	ВРУ 0,4 кВ ИП Ка-банян Г.С., 2 СШ 0,4 кВ, Ввод2 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 200/5 Рег. № 71031-18	-	Меркурий 234 ART2-03 P Кл. т. 0,5S/1,0 Рег. № 48266-11			Активная Реак тивная	1,0 2,1	3,2 5,5
85	ВУ-1 0,4 кВ, КЛ 0,4 кВ ИП Николинко М.К., Ввод1 0,4 кВ	ТТИ-30 Кл. т. 0,5S 150/5 Рег. № 28139-12	-	Меркурий 234 ARTM-03 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11			Актив ная Реак тивная	1,0 2,1	3,3 5,6
86	ШР 0,4 кВ помещения многоквартирного ж/д, ул. Цезаря Куникова, 35, н/п №23, 25-26, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S 150/5 Рег. № 71031-18	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Актив ная Реак тивная	1,0 2,1	3,3 5,6
87	ШР 0,4 кВ помещения многоквартирного ж/д, ул. Цезаря Куникова, 35, н/п №24-24/1, СШ 0,4 кВ, Ввод 0,4 кВ	-	-	Меркурий 236 ART-02 PQRS Кл. т. 1,0/2,0 Рег. № 47560-11			Актив ная Реак тивная	1,0 2,0	3,2 6,1
88	КЛ 10 кВ ф. №8, ВЛ 10 кВ ф. №8, Оп. №2, КЛ1 10 кВ ООО ПензаМолИн-вест, ПКУЭ 10 кВ на Оп. №2	ТОЛ-НТЗ-10 Кл. т. 0,5S 400/5 Рег. № 69606-17	ЗНОЛП-НТЗ-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 69604-17	ПСЧ-4ТМ.05МК.12 Кл. т. 0,5S/1,0 Рег. № 50460-18			Актив ная Реак тивная	1,3 2,5	3,4 5,7

1	2	3	4	5	6	7	8	9	10
89	КЛ 10 кВ ф. №27, ВЛ 10 кВ ф. №27, Оп. №4, КЛ2 10 кВ ООО ПензаМолИн-вест, ПКУЭ 10 кВ на Оп. №4	ТОЛ-НТЗ-10 Кл. т. 0,5S 400/5 Рег. № 69606-17	ЗНОЛП-НТЗ-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 69604-17	ПСЧ-4ТМ.05МК.12 Кл. т. 0,5S/1,0 Рег. № 50460-18			Активная Реактивная	1,3 2,5	3,4 5,7
90	ПС 110 кВ Кирпичная, ЗРУ-10 кВ, ф. 11	ТОЛ-10 Кл. т. 0,5 400/5 Рег. № 7069-79	ЗНОЛ.06-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17			Активная Реак тивная	1,3 2,5	3,3 5,6
91	ПС 110 кВ Кирпичная, ЗРУ-10 кВ, ф. 23	ТОЛ-10 Кл. т. 0,5 400/5 Рег. № 7069-79	ЗНОЛ.06-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 3344-04	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активная Реак тивная	1,3 2,5	3,3 5,6
92	ТП-1 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, КЛ 0,4 кВ ПАО МТС	-	-	Меркурий 236 ART-01 PQRS Кл. т. 1,0/2,0 Рег. № 47560-11			Активная Реак тивная	1,0 2,0	3,2 6,1
93	ПС 110 кВ КПД, ЗРУ-10 кВ, 1 СШ 10 кВ, яч. 3, КЛ 10 кВ яч. 3 (1 СШ)	ТОЛ-10 Кл. т. 0,5S 150/5 Рег. № 47959-16	ЗНОЛ-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11 ЗНОЛ.06-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11	Меркурий 234 ARTM2-00 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19			Активная Реак тивная	1,3 2,5	3,4 5,7

1	2	3	4	5	6	7	8	9	10
94	ПС 110 кВ КПД, ЗРУ-10 кВ, 4 СШ 10 кВ, яч. 34, КЛ 10 кВ яч. 34 (4 СШ)	ТОЛ-10 Кл. т. 0,5S 150/5 Рег. № 47959-16	ЗНОЛ.06-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 3344-04	Меркурий 234 ARTM2-00 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Актив ная Реак тивная	1,3 2,5	3,4 5,7
95	ПС 110 кВ КПД, ЗРУ-10 кВ, 3 СШ 10 кВ, яч. 29, КЛ 10 кВ яч. 29 (3 СШ)	ТОЛ-10 Кл. т. 0,5 150/5 Рег. № 7069-79	ЗНОЛ.06-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 3344-08	Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Актив ная Реак тивная	1,3 2,5	3,3 5,6
96	ПС 110 кВ КПД, ЗРУ-10 кВ, 4 СШ 10 кВ, яч. 30, КЛ 10 кВ яч. 30 (4 СШ)	ТОЛ-10 Кл. т. 0,5 150/5 Рег. № 7069-79	ЗНОЛ.06-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 3344-04	Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Активная Реак тивная	1,3 2,5	3,3 5,6
97	ПС 110 кВ 14А, РУ- 6 кВ, 2 СШ 6 кВ, яч. №13, ф. 14А-13	ТПЛ-10-М Кл. т. 0,5 150/5 Рег. № 22192-07	НТМИ-6-66 Кл. т. 0,5 6000/100 Рег. № 2611-70	СЭТ-4ТМ. 02.2-14 Кл. т. 0,5S/1,0 Рег. № 20175-01			Активная Реак тивная	1,3 2,5	3.3 5.3
98	ТП №6040 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	ТРП-812 Кл. т. 0,5 1500/5 Рег. № 54961-13	-	CE307 R34.543.OAA.SY UVLFZ SPds Кл. т. 0,5S/0,5 Рег. № 66691-17			Активная Реак тивная	1,0 1,9	3,2 4,6
99	РП-4300 10 кВ, КРУН 10 кВ, 1 СШ 10 кВ, яч. 5, КЛ 10 кВ от Яч. 5 (1 СШ)	ТЛО-10 Кл. т. 0,5S 300/5 Рег. № 25433-11	НАМИТ-10 Кл. т. 0,5 10000/100 Рег. № 70324-18	Меркурий 234 ARTM2-00 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Активная Реак тивная	1,3 2,5	3,4 5,7

1	2	3	4	5	6	7	8	9	10
100	РП-4300 10 кВ, КРУН 10 кВ, 2 СШ 10 кВ, яч. 13, КЛ 10 кВ от Яч. 13 (2 СШ)	ТЛО-10 Кл. т. 0,5S 300/5 Рег. № 25433-11	НАМИТ-10 Кл. т. 0,5 10000/100 Рег. № 70324-18	Меркурий 234 ARTM2-00 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Актив ная Реак тивная	1,3 2,5	3,4 5,7
101	ВРУ1 0,4 кВ Смирнова Н.Д. (50 кВт), СШ 0,4 кВ, Ввод 0,4 кВ	ТТН 30 Кл. т. 0,5 150/5 Рег. № 75345-19	-	РиМ 489.30 Кл. т. 0,5S/1,0 Рег. № 64195-16			Актив ная Реак тивная	1,0 2,1	3,2 5,5
102	ВРУ2 0,4 кВ Смирнова Н.Д. (15 кВт), СШ 0,4 кВ, Ввод 0,4 кВ	-	-	Меркурий 234 ARTX2-02 DPOBR Кл. т. 1,0/2,0 Рег. № 75755-19			Актив ная Реак тивная	1,0 2,0	3,2 6,1
103	ВРУ 0,4 кВ ИП Минасян В.В., СШ 0,4 кВ, Ввод 0,4 кВ	-	-	Меркурий 236 ART-02 PQRS Кл. т. 1,0/2,0 Рег. № 90000-23			Актив ная Реак тивная	1,0 2,0	3,2 6,1
104	ВРУ 0,4 кВ ИП Ка- раартинян А.Н., СШ 0,4 кВ, Ввод 0,4 кВ	-	-	Меркурий 236 ART-02 PQRS Кл. т. 1,0/2,0 Рег. № 90000-23			Актив ная Реак тивная	1,0 2,0	3,2 6,1
105	ВРУ 0,4 кВ ИП Ми-носян А.А., Ввод 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S 150/5 Рег. № 71031-18	-	РиМ 489.30 Кл. т. 0,5S/1,0 Рег. № 64195-16			Актив ная Реак тивная	1,0 2,1	3,3 5,6

1	2	3	4	5	6	7	8	9	10
		Т-0,66 У3		Меркурий 234			Актив-
106	ВРУ 0,4 кВ Оганян			ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0			ная	1,0	3,2
		Кл. т. 0,5
	В.А., Ввод 0,4 кВ	125/5					Реак-	2,1	5,5
		Рег. № 71031-18		Рег. № 75755-19			тивная
				CE307			Актив-
107	ВРУ 0,4 кВ Татулян			R34.749.OA.QYU VLFZ SPds			ная	1,0	3,2
	С.В., Ввод 0,4 кВ			Кл. т. 1,0/1,0			Реак-	1,0	3,6
				Рег. № 66691-17			тивная
				Меркурий 234			Актив-
	ВРУ 0,4 кВ ИП			ARTX2-02			ная	1,0	3,2
108	Щеглова М.В., Ввод	-	-	DPOBR
	0,4 кВ			Кл. т. 1,0/2,0			Реак-	2,0	6,1
				Рег. № 75755-19	УСВ-3	Сервер	тивная
				CE308	Рег. №	ООО	Актив-
	ВРУ 0,4 кВ	ТТН-Ш		S31.543.OAG.SY	64242-16	«НЭК»		1,0	3,2
109		Кл. т. 0,5		UVJLFZ GS01			ная
	ИП Косян О.О., Ввод 0,4 кВ	150/5		SPds			Реак-	1,9	4,6
		Рег. № 90448-23		Кл. т. 0,5S/0,5
				Рег. № 59520-14			тивная
				Меркурий 234			Актив-
	ВРУ 0,4 кВ			ARTX2-02			ная	1,0	3,2
110	Дмитрук М.П., СШ	-	-	DPOBR
	0,4 кВ, Ввод 0,4 кВ			Кл. т. 1,0/2,0			Реак-	2,0	6,1
				Рег. № 75755-19			тивная
	ВРУ 0,4 кВ ИП Ду-			Меркурий 236 ART-02 PQRS Кл. т. 1,0/2,0			Актив-
111	бинская М.Г. пер. Демократический, д. 1, СШ 0,4 кВ,	-	-				ная Реак-	1,0 2,0	3,2 6,1
				Рег. № 90000-23
	Ввод 0,4						тивная

1	2	3	4	5	6	7	8	9	10
112	ВРУ 0,4 кВ ИП Дубинская М.Г. ул. Тюльпанов, д. № 8/3, пом. 1-5, СШ 0,4 кВ, Ввод 0,4	-	-	Меркурий 236 ART-02 PQRS Кл. т. 1,0/2,0 Рег. № 90000-23	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активная Реактивная	1,0 2,0	3,2 6,1
113	ТП-А276 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 1000/5 Рег. № 71031-18	-	РиМ 489.30 Кл. т. 0,5S/1,0 Рег. № 64195-16			Активная Реактивная	1,0 2,1	3,2 5,5
114	ТП-А1149п 10 кВ, РУ-10кВ, Ввод 10 кВ Т1	ТОЛ-НТЗ-10 Кл. т. 0,5 75/5 Рег. № 69606-17	ЗНОЛП-НТЗ-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 69604-17	ПСЧ- 4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18			Активная Реактивная	1,3 2,5	3,3 5,6
115	ТП-А1149п 10 кВ, РУ-10кВ, Ввод 10 кВ Т2	ТОЛ-НТЗ-10 Кл. т. 0,5 75/5 Рег. № 69606-17	ЗНОЛП-НТЗ-10 Кл. т. 0,5 10000/^3/100/^3 Рег. № 69604-17	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18			Активная Реактивная	1,3 2,5	3,3 5,6
116	ТП-7645 10 кВ, РУ- 0,4 кВ, СШ 0,4 кВ, ВЛ 0,4 кВ Старт от ТП-7645	Т-0,66 У3 Кл. т. 0,5 300/5 Рег. № 71031-18	-	CE 303 S31 543 JAVZ Кл. т. 0,5S/0,5 Рег. № 33446-08			Активная Реактивная	1,0 1,9	3,2 4,6
117	ВЛ 0,4 кВ Лесная, Оп. б/н, ЛЭП 0,4 кВ ООО Старт, ШУ 0,4 кВ на Оп. б/н ВЛ Лесная	ТШП-0,66 Кл. т. 0,5S 250/5 Рег. № 64182-16	-	МИР C-07.05S-230-5(10)- G2RPZ1B- S2T2HQ-G-D Кл. т. 0,5S/1,0 Рег. № 61678-15			Активная Реактивная	1,0 2,1	3,3 5,6
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

• 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3 Погрешность в рабочих условиях указана для ИК №№ 2, 3, 5, 7, 8, 18, 27, 30, 36 - 41, 59 - 62, 65 - 68, 77, 79, 80 85, 86, 88, 89, 93, 94, 99, 100, 105, 117 для силы тока 2 % от 1ном, для остальных ИК - для силы тока 5 % от 1ном; cos ф = 0,8инд.

• 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	117
Нормальные условия:
параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном
для ИК №№ 2, 3, 5, 7, 8, 18, 27, 30, 36 - 41, 59 - 62, 65 - 68, 77,
79, 80 85, 86, 88, 89, 93, 94, 99, 100, 105, 117	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации:
параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном
для ИК №№ 2, 3, 5, 7, 8, 18, 27, 30, 36 - 41, 59 - 62, 65 - 68, 77,
79, 80 85, 86, 88, 89, 93, 94, 99, 100, 105, 117	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от +5 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов:
для счетчиков типа СЕ307:
среднее время наработки на отказ, ч, не менее	400000
среднее время восстановления работоспособности, ч	2
для счетчиков типа РиМ 489:
среднее время наработки на отказ, ч, не менее	290000
среднее время восстановления работоспособности, ч	2

1	2
для счетчиков типов Меркурий 234 (регистрационный номер в Федеральном информационном фонде 75755-19), Меркурий 236 (регистрационный номер в Федеральном информационном фонде 90000-23): среднее время наработки на отказ, ч, не менее	320000
среднее время восстановления работоспособности, ч	2
для счетчиков типов Меркурий 234 (регистрационный номер в Федеральном информационном фонде 48266-11), Меркурий 236 (регистрационный номер в Федеральном информационном фонде 47560-11), СЭТ-4ТМ.03М, CE308, СЕ 303, ПСЧ-4ТМ.06Т, ПСЧ-3АРТ.09, ТЕ2000: среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для счетчиков типов ПСЧ-4ТМ.05МК: среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для счетчиков типа СЭТ-4ТМ.02: среднее время наработки на отказ, ч, не менее	90000
среднее время восстановления работоспособности, ч	2
для счетчиков типа Меркурий 230: среднее время наработки на отказ, ч, не менее	150000
среднее время восстановления работоспособности, ч	2
для счетчиков типа СЕ 301: среднее время наработки на отказ, ч, не менее	160000
среднее время восстановления работоспособности, ч	2
для счетчиков типа Альфа AS3500: среднее время наработки на отказ, ч, не менее	120000
среднее время восстановления работоспособности, ч	2
для счетчиков типа РиМ 489: среднее время наработки на отказ, ч, не менее	180000
среднее время восстановления работоспособности, ч	2
для УСВ: среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера: среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков типов ПСЧ-4ТМ.05МК, СЭТ-4ТМ.03М, СЭТ-4ТМ.02, ПСЧ-4ТМ.06Т, ТЕ2000: тридцатиминутный профиль нагрузки, сут, не менее	113
при отключении питания, лет, не менее	40
для счетчиков типов Меркурий 234, Меркурий 236: тридцатиминутный профиль нагрузки, сут, не менее	170
при отключении питания, лет, не менее	5
для счетчиков типа Меркурий 230: тридцатиминутный профиль нагрузки, сут, не менее	85
при отключении питания, лет, не менее	10

1	2
для счетчиков типа СЕ307:
тридцатиминутный профиль нагрузки, сут, не менее	64
при отключении питания, лет, не менее	40
для счетчиков типов CE308, РиМ 489.30
тридцатиминутный профиль нагрузки, сут, не менее	90
при отключении питания, лет, не менее	30
для счетчиков типов ПСЧ-3АРТ.09, СЕ 301, СЕ 303:
тридцатиминутный профиль нагрузки, сут, не менее	60
при отключении питания, лет, не менее	10
для счетчиков типа Альфа AS3500:
тридцатиминутный профиль нагрузки, сут, не менее	300
при отключении питания, лет, не менее	30
для счетчиков типа МИР С-07:
тридцатиминутный профиль нагрузки, сут, не менее	131
при отключении питания, лет, не менее	30
для сервера: хранение результатов измерений и информации состояний	3,5
средств измерений, лет, не менее

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.

• -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	ТВ-35-II	3
Трансформаторы тока	ТПОЛ-10	2
Трансформаторы тока	ТПОЛ 10	2
Трансформаторы тока	ТПЛМ-10	2
Трансформаторы тока	ТПЛ-СЭЩ-10	2
Трансформаторы тока	ТОЛ-СЭЩ-10	20
Трансформаторы тока	ТОЛ-СВЭЛ-10М	3
Трансформаторы тока	ТОЛ-СВЭЛ-10	3
Трансформаторы тока	ТПЛ-10-М	2
Трансформаторы тока	ТОЛ 10-1	2
Трансформаторы тока	ТОЛ-10-I	2
Трансформаторы тока опорные	ТОЛ-10-I	3
Трансформаторы тока	ТОЛ-НТЗ-10	18
Трансформаторы тока	ТОЛ-К-10 У2	18
Трансформаторы тока	ТОЛ-10	12
Трансформаторы тока опорные	ТОЛ-10	10
Трансформаторы тока	ТЛО-10	9
Трансформаторы тока	ТЛК-10	6
Трансформаторы тока	Т-0,66	12
Трансформаторы тока	Т-0,66 УЗ	84
Трансформаторы тока	ТШП-0,66	3
Трансформаторы тока шинные	ТШП-0,66	9
Трансформаторы тока	ТШП-М-0,66	3
Трансформаторы тока	ТОП-М-0,66	3
Трансформаторы тока измерительные	ТТЕ-30	6
Трансформаторы тока измерительные	ТТЕ-40	6
Трансформаторы тока измерительные	ТТЕ-60	3
Трансформаторы тока	ТТК-85	3
Трансформаторы тока	ТТК-100	3
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ-30	6

1	2	3
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ-100	9
Трансформаторы тока	ТТН-Ш	9
Трансформаторы тока разъемные на номинальное напряжение 0,66 кВ	ТРП-812	3
Трансформаторы тока	ТТН 30	3
Трансформаторы напряжения	НАМИ-35 УХЛ1	1
Трансформаторы	НОМ-10	4
Трансформаторы напряжения	ЗНОЛП-ЭК-10	9
Трансформаторы напряжения заземляемые	ЗНОЛП-ЭК-10	9
Трансформаторы напряжения измерительные	ЗНОЛ.06-10	6
Трансформаторы напряжения	ЗНОЛ.06-10	3
Трансформаторы напряжения заземляемые	ЗНОЛ.06-10	10
Трансформаторы напряжения заземляемые	ЗНОЛ-10	2
Трансформаторы напряжения заземляемые	ЗНОЛП-10	9
Трансформаторы напряжения	ЗНОЛП-10	6
Трансформаторы напряжения заземляемые	ЗНОЛПМИ-10	3
Трансформаторы напряжения	ЗхЗНОЛ-СЭЩ-10	1
Трансформаторы напряжения	ЗНОЛ-СЭЩ-10	9
Трансформаторы напряжения	ЗНОЛ-СВЭЛ-10М	3
Трансформаторы напряжения	ЗНОЛ-СВЭЛ-10	1
Трансформаторы напряжения	ЗНОЛП-СВЭЛ-10	2
Трансформаторы напряжения	ЗНОЛП-НТЗ-6	3
Трансформаторы напряжения	ЗНОЛП-НТЗ-10	12
Трансформаторы напряжения	НТМИ-6	1
Трансформаторы напряжения	НТМИ-6-66	1
Трансформаторы напряжения	НТМИ-10-66	1
Трансформаторы напряжения	НАМИТ-10	4
Трансформаторы напряжения антирезонансные трехфазные	НАЛИ-НТЗ	1
Трансформаторы напряжения	НАМИ-10-95 УХЛ2	1
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	11
Счетчики активной и реактивной энергии переменного тока статические многофункциональные	СЭТ-4ТМ.02	1
Счетчики электрической энергии трехфазные статические	Меркурий 230	5
Счетчики электрической энергии статические трехфазные	Меркурий 234	9
Счетчики электрической энергии статические	Меркурий 234	36
Счетчики электрической энергии статические трехфазные	Меркурий 236	25
Счетчики активной электрической энергии трехфазные	СЕ 301	1
Счетчики активной и реактивной электрической энергии трехфазные	СЕ 303	4
Счетчики электрической энергии трехфазные многофункциональные	CE307	4

1	2	3
Счетчики электрической энергии трехфазные многофункциональные	CE308	1
Счетчики электрической энергии трехфазные	Альфа АS3500	1
Счетчики электрической энергии многофункциональные	ТЕ2000	6
Счетчики электрической энергии трехфазные статические	ПСЧ-3АРТ.09	2
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	6
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.06Т	1
Счетчики электрической энергии трехфазные статические	РиМ 489.30	3
Счетчики электрической энергии	МИР С-07	1
Устройства синхронизации времени	УСВ-3	1
Сервер ООО «НЭК»	—	1
Формуляр	33178186.411711.031.Ф О	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием

АИИС КУЭ ООО «НЭК» (31-я очередь)», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

Правообладатель

Общество с ограниченной ответственностью «Новая энергетическая компания» (ООО «НЭК»)

ИНН 2308259377

Юридический адрес:   350049, Краснодарский край, г. Краснодар,

ул. Красных партизан, д. 206, этаж 3, помещ. 1

Телефон: (800) 700-69-83, (861) 218-79-83

Web-сайт: www.art-nek.ru

E-mail: info@art-nek.ru

Изготовитель

Общество с ограниченной ответственностью «Новая энергетическая компания» (ООО «НЭК»)

ИНН 2308259377

Адрес: 350049, Краснодарский край, г. Краснодар, ул. Красных партизан, д. 206, этаж 3, помещ. 1

Телефон: (800) 700-69-83, (861) 218-79-83

Web-сайт: www.art-nek.ru

E-mail: info@art-nek.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ¹¹ »   ^июня    2026 г. № ¹¹⁴⁵

Лист № 1 Регистрационный № 98721-26                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Акварель Тольятти»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Акварель Тольятти» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 7 коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации от уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с действующими требованиями к предоставлению информации.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УCВ осуществляется каждые 30 мин. Корректировка часов сервера производится при расхождении показаний с УCВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ «Акварель Тольятти» наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 02/2026 указывается в формуляре-паспорте.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электро-энергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	РП-7 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч. 2, КЛ-6 кВ ф. 13	ТОЛ-НТЗ-10 Кл.т. 0,5S 600/5 Рег. № 51679-12 Фазы: А; С	ЗНОЛП-НТЗ-6 Кл.т. 0,5 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	ТЕ3000.03 Кл.т. 0,5S/1,0 Рег. № 77036-19	УСВ-3 Рег. № 84823-22	Сервер, совместимый с платформой х86-х64	Активная Реактивная	1,3 2,5	3,3 5,6
2	РП-7 6 кВ, РУ-6 кВ, 2 СШ 6 кВ, яч. 1, КЛ-6 кВ ф. 26	ТОЛ-НТЗ-10 Кл.т. 0,5S 600/5 Рег. № 51679-12 Фазы: А; С	ЗНОЛП-НТЗ-6 Кл.т. 0,5 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; В; С	ТЕ3000.03 Кл.т. 0,5S/1,0 Рег. № 77036-19			Активная Реактивная	1,3 2,5	3,3 5,6
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

• 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3. Погрешность в рабочих условиях указана для силы тока 2 % от 1ном; cos9 = 0,8инд.

• 4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	2
Нормальные условия: параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от +10 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	180000
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1

Продолжение таблицы 3

1	2
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее при отключении питания, лет, не менее для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	114 30 3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения;

коррекции времени в счетчиках.

• -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТОЛ-НТЗ-10	4
Трансформаторы напряжения	ЗНОЛП-НТЗ-6	6
Счетчики электрической энергии многофункциональные - измерители ПКЭ	ТЕ3000	2
Устройства синхронизации времени	УСВ-3	1
Сервер	Сервер, совместимый с платформой х86-х64	1
Формуляр-паспорт	02.2026.АТ-АУ.ФО-ПС	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ «Акварель Тольятти», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Общество с ограниченной ответственностью «Акварель»

(ООО «Акварель»)

ИНН 7708238412

Юридический адрес: 107140, г. Москва, ул. Верхняя Красносельская, д. 3, стр. 2 Телефон (факс): (495) 123-33-11

Web-сайт: nhood.ru

E-mail: info@nhood.ru

Изготовитель

Общество с ограниченной ответственностью «КС Энергосбыт»

(ООО «КС Энергосбыт»)

ИНН 9731011766

Адрес: 129090, г. Москва, пр-кт Мира, д. 40, офис 809

Телефон: (495) 134-16-57

Web-сайт: kssbyt.ru

E-mail: info@kssbyt.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « П »   июня    2026 г. № 1145

Лист № 1 Регистрационный № 98722-26                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Адлерской ТЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Адлерской ТЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер (основной и резервные) с программным обеспечением (ПО) «Пирамида 2000», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• -   активная и реактивная электрическая энергия как интеграл от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемых для интервалов времени 30 мин;

• -   средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

В случае выхода из строя основного сервера сбор данных со счетчиков осуществляется резервным сервером, при этом данные, накопленные основным сервером, переносятся на резервный сервер посредством восстановления резервной копии базы данных основного сервера и доопроса приборов учета на глубину недостающего профиля.

Сервер осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), а также с инфраструктурными организациями ОРЭМ, в том числе АО «АТС» и прочими заинтересованными организациями в рамках согласованного регламента.

Обмен результатами измерений и данными коммерческого учета электроэнергии осуществляется по электронной почте в виде xml-файлов установленных форматов, в том числе заверенных электронно-цифровой подписью, в рамках согласованного регламента.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УCВ осуществляется при каждом сеансе связи, но не реже 1 раза в час. Корректировка часов сервера производится при расхождении показаний часов сервера с УCВ более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±2 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. Заводской номер 25 указывается в формуляре на АИИС КУЭ типографским способом. Заводские номера измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000». ПО «Пирамида 2000» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО «Пирамида 2000» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО «Пирамида 2000» указана в таблице 1.

Таблица 1 - Идентификационные данные ПО «Пирамида 2000»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CalcCli- ents.dll	CalcLeak-age.dll	CalcLoss es.dll	Metrol-ogy.dll	ParseBin. dll	Par-seIEC.dll	Parse-Mod-bus.dll	ParsePira mida.dll	Synchro NSI.dll	Verify- Time.dll
Номер версии (иден-
тификационный					не ниже 3.0
номер) ПО
	e55712d0	b1959ff70	d79874d1	52e28d7b6	6f557f885	48e73a92	c391d642	ecf532935	530d9b01	1ea5429b
Цифровой	b1b21906	be1eb17c	0fc2b156	08799bb3c	b7372613	83d1e664	71acf405	ca1a3fd32	26f7cdc2	261fb0e2
идентификатор ПО	5d63da94	83f7b0f6d	a0fdc27e	cea41b548	28cd7780	94521f63	5bb2a4d3	15049af1f	3ecd814c	884f5b35
	9114dae4	4a132f	1ca480ac	d2c83	5bd1ba7	d00b0d9f	fe1f8f48	d979f	4eb7ca09	6a1d1e75
Алгоритм вычисле-
ния цифрового иден-					MD5
тификатора ПО

Метрологические и технические характеристики

Состав ИК и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электро-энергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	Г-11	ТШЛ-10-1 Кл. т. 0,2S 5000/5 Рег. № 3972-03	ЗНОЛ.06-10 Кл. т. 0,2 11000/^3/100/^3 Рег. № 3344-08	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08	УСВ-2 Рег. № 82570-21	Основной: HP Proliant DL360 Gen9 Резервные: HP Proliant DL320 G6 HP Proliant DL320 G6	Активная Реак тивная	0,6 1,1	1.4 2.4
2	Г-12	ТШЛ-10-1 Кл. т. 0,2S 5000/5 Рег. № 3972-03	ЗНОЛ.06-10 Кл. т. 0,2 11000/^3/100/^3 Рег. № 3344-08	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08			Активная Реактивная	0,6 1,1	1.4 2.4
3	Г-21	ТШЛ-10-1 Кл. т. 0,2S 5000/5 Рег. № 3972-03	ЗНОЛ.06-10 Кл. т. 0,2 11000/^3/100/^3 Рег. № 3344-08	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08			Активная Реактивная	0,6 1,1	1.4 2.4
4	Г-22	ТШЛ-10-1 Кл. т. 0,2S 5000/5 Рег. № 3972-03	ЗНОЛ.06-10 Кл. т. 0,2 11000/^3/100/^3 Рег. № 3344-08	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08			Активная Реактивная	0,6 1,1	1.4 2.4

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9	10
5	Г-10	ТШЛ-10-1 Кл. т. 0,2S 5000/5 Рег. № 3972-03	ЗНОЛ.06-10 Кл. т. 0,2 10500/^3/100/^3 Рег. № 3344-08	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17			Активная Реак тивная	0,6 1,1	1.4 2.4
		ТШЛ-10-1 Кл. т. 0,2S 5000/5 Рег. № 3972-03	ЗНОЛ.06-10 Кл. т. 0,2 10500/^3/100/^3 Рег. № 3344-08	СЭТ-4ТМ.03М			Актив ная	0,6	1,4
6	Г-20			Кл. т. 0,2S/0,5 Рег. № 36697-08			Реак-	1,1	2,4
						Основной:
							Актив ная
	КЛ 110 кВ	АМТ 145/3 Кл. т. 0,2S 800/1 Рег. № 37102-08	SUD 145/S Кл. т. 0,2 110000/^3/100/^3 Рег. № 37114-08	СЭТ-4ТМ.03М.16		HP Proliant DL360 Gen9		0,6	1,4
40	Адлерская ТЭС -Имеретинская			Кл. т. 0,2S/0,5 Рег. № 36697-12	УСВ-2		Реак-	1,1	2,4
					Рег. № 82570-21	Резервные: HP Proliant DL320 G6 HP Proliant DL320 G6	ТИВНаЯ
	ВЛ 110 кВ	АМТ 145/3 Кл. т. 0,2S 800/1 Рег. № 37102-08	SUD 145/S Кл. т. 0,2 110000/^3/100/^3 Рег. № 37114-08	СЭТ-4ТМ.03М.16			Актив ная	0,6	1,4
41	Адлерская ТЭС -Южная			Кл. т. 0,2S/0,5 Рег. № 36697-08			Реак тивная	1,1	2,4
							Актив ная
	КЛ 110 кВ	АМТ 145/3 Кл. т. 0,2S 800/1 Рег. № 37102-08	SUD 145/S Кл. т. 0,2 110000/^3/100/^3 Рег. № 37114-08	СЭТ-4ТМ.03М.16				0,6	1,4
42	Адлерская ТЭС -Ледовый Дворец			Кл. т. 0,2S/0,5 Рег. № 36697-17			Реак тивная	1,1	2,4
	КЛ 110 кВ	АМТ 145/3 Кл. т. 0,2S 800/1 Рег. № 37102-08	SUD 145/S Кл. т. 0,2 110000/^3/100/^3 Рег. № 37114-08	СЭТ-4ТМ.03М.16			Актив ная	0,6	1,4
43	Адлерская ТЭС -Весёлое			Кл. т. 0,2S/0,5 Рег. № 36697-08			Реак тивная	1,1	2,4

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9	10
	КВЛ 110 кВ	АМТ 145/3 Кл. т. 0,2S 800/1 Рег. № 37102-08	SUD 145/S Кл. т. 0,2 110000/^3/100/^3 Рег. № 37114-08	СЭТ-4ТМ.03М.16			Актив ная	0,6	1,4
44	Адлерская ТЭС -Адлер			Кл. т. 0,2S/0,5 Рег. № 36697-17		Основной: HP Proliant DL360	Реак тивная	1,1	2,4
	КВЛ 220 кВ	АМТ 245/1 Кл. т. 0,2S 1000/1 Рег. № 39472-08	SU 245/S Кл. т. 0,2 220000/^3/100/^3 Рег. № 37115-08	СЭТ-4ТМ.03М.16	УСВ-2	Gen9	Актив ная	0,6	1,4
45	Адлерская ТЭС - Черноморская			Кл. т. 0,2S/0,5 Рег. № 36697-08	Рег. № 82570-21	Резервные: HP Proliant DL320 G6	Реак тивная	1,1	2,4
46	ВЛ 220 кВ Адлерская ТЭС -Псоу	АМТ 245/1 Кл. т. 0,2S 1000/1 Рег. № 39472-08	SU 245/S Кл. т. 0,2 220000/^3/100/^3 Рег. № 37115-08	СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 Рег. № 36697-08		HP Proliant DL320 G6	Активная Реактивная	0,6 1,1	1.4 2.4
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы									±5 с
времени UTC(SU)

Примечания:

• 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3. Погрешность в рабочих условиях указана для силы тока 2 % от 1ном; cosф = 0,8инд.

• 4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	13
Нормальные условия: параметры сети: напряжение, % от ином	от 98 до 102
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49 до 51
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49 до 51
температура окружающей среды в месте расположения ТТ и ТН, °С	от -15 до +35
температура окружающей среды в месте расположения счетчиков, °С	от +15 до +25
температура окружающей среды в месте расположения серверов, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-17): среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для счетчиков типов СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-12): среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для счетчиков типов СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-08): среднее время наработки на отказ, ч, не менее	140000
среднее время восстановления работоспособности, ч	2
для УСВ: среднее время наработки на отказ, ч, не менее	35000
среднее время восстановления работоспособности, ч	2
для серверов: среднее время наработки на отказ, ч, не менее	60000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	113
при отключении питания, лет, не менее	40
для серверов: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания серверов с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения;

коррекции времени в счетчиках.

• -   журнал серверов: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и серверах; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

серверов.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; серверов.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована); серверах (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	ТШЛ-10-1	18
Трансформаторы тока	АМТ 145/3	5
Трансформаторы тока	АМТ 245/1	6
Трансформаторы напряжения	ЗНОЛ.06-10	18
Трансформаторы напряжения	SUD 145/S	2
Трансформаторы напряжения	SU 245/S	6

Продолжение таблицы 4

1	2	3
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	13
Устройства синхронизации времени	УСВ-2	1
Сервер основной	HP Proliant DL360 Gen9	1
Серверы резервные	HP Proliant DL320 G6	2
Формуляр	1946-22.Р 10.03 ЭСУ.ФО	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ Адлерской ТЭС, аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

Правообладатель

Публичное акционерное общество «Вторая генерирующая компания оптового рынка электроэнергии»

(ПАО «ОГК-2»)

ИНН 2607018122

Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. поселок Шушары,

Петербургское ш., д. 66, к. 1, литера А, этаж 7, помещ. 36-Н, каб. 701

Изготовитель

Публичное акционерное общество «Вторая генерирующая компания оптового рынка электроэнергии»

(ПАО «ОГК-2»)

ИНН 2607018122

Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. поселок Шушары, Петербургское ш., д. 66, к. 1, литера А, этаж 7, помещ. 36-Н, каб. 701

Адрес места осуществления деятельности: Филиал Публичного акционерного общества «Вторая генерирующая компания оптового рынка электроэнергии» - Адлерская ТЭС (Филиал ПАО «ОГК-2» - Адлерская ТЭС); 354383, Краснодарский край, г. Сочи, ул. Суздальская

Телефон: +7 (862) 241-93-50

Web-сайт: www.ogk2.ru

E-mail: аdler@ogk2.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « _ »   июня    2026 г. № 114 5

Лист № 1 Регистрационный № 98723-26                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости промышленные Liquiline System CA80HA

Назначение средства измерений

Анализаторы жидкости промышленные Liquiline System CA80HA (далее -анализаторы) предназначены для непрерывных измерений массовой концентрации карбоната кальция (жесткости) в природных, питьевых, технологических, промышленных, сточных водах.

Описание средства измерений

Анализаторы представляют собой пластиковый шкаф, в котором размещены фотометр и вторичный измерительный преобразователь, сосуд для сбора пробы, лоток, на котором установлены бутыли для реагентов, очистителя и калибровочных растворов.

Принцип действия анализаторов основан на фотометрическом измерении содержания исходного компонента. Подготовленный образец поступает в реакционную камеру, где при добавлении соответствующего реактива в результате химической реакции изменяется цвет раствора. Интенсивность поглощения светового потока, пропорциональная массовой концентрации определяемого компонента в пробе, измеряется фотометром. Для компенсации влияния мутности и других загрязнений, а также износа и старения светодиодов, перед анализом пробы выполняют холостой опыт, результат которого учитывают при обработке результатов измерений. Температура фотометра поддерживается системой контроля температуры.

К данному типу средств измерений относятся анализаторы с серийными номерами XA003A05AN0, XA002005AN0.

Анализаторы укомплектованы системой пробоподготовки Liquiline System CAT810.

Система Liquiline System CAT810 используется для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод или после отбора из трубопровода, находящегося под давлением, благодаря малому мертвому объему, система оперативно отражает процесс изменения и сокращает время отклика. Система оснащена сетчатым фильтром с поперечным потоком, чтобы избежать забивки.

Связь систем фильтрации с анализатором осуществляется по протоколу Memosens, управление - через анализатор.

Результаты измерений выводятся на дисплей вторичного измерительного преобразователя и в виде аналоговых или цифровых сигналов передаются в персональный компьютер, контроллер, устройство индикации, регистрации.

Общий вид анализаторов представлен на рисунке 1.

Пломбирование анализаторов не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен на идентификационную табличку, расположенную в правом нижнем углу внутренней поверхности передней панели анализатора, методом типографской печати. Место нанесения серийного номера указано на рисунке 2.

Рисунок 1 - Общий вид анализаторов жидкости промышленных Liquiline System CA80HA

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение Liquiline Software (далее -ПО), разработанное фирмой-изготовителем. ПО идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии ПО.

Конструктивно анализаторы имеют полную защиту ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.

ПО анализаторов предусматривает диагностику состояния прибора.

Влияние ПО анализаторов учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Liquiline Software
Идентификационное наименование ПО	device 01-16-00.img
Номер версии (идентификационный номер) ПО, не ниже	01.16.00
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массовой концентрации CaCO3 (жесткости воды)*, мг/дм3	от 0 до 80 от 0 до 160 от 0 до 400 от 0 до 800 от 0 до 1600
Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности, %: - в диапазонах: от 0 до 80 мг/дм3	±3
от 0 до 160 мг/дм3	±3
от 0 до 400 мг/дм3	±3
от 0 до 800 мг/дм3	±3
от 0 до 1600 мг/дм3	±5 в поддиапазоне измерений от 0 до 400 мг/дм3 включ.
Пределы допускаемой относительной погрешности измерений, %: - в диапазоне от 0 до 1600 мг/дм3	±5 в поддиапазоне измерений св. 400 до 1600 мг/дм3 включ.
* Пересчет массовой концентрации CaCO3 в °Ж по ГОСТ 31865-2012.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение электрического питания: - напряжение постоянного тока, В	24
Потребляемая мощность, Вт, не более	105
Габаритные размеры (В*Ш*Д), мм, не более	793x530x463
Масса, кг, не более	42
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации) при температуре +25 °С, % - атмосферное давление, кПа	от +5 до +40 от 30 до 95 от 84,0 до 106,7
Диапазон температуры анализируемой среды, °С	от +4 до +40
Максимальное давление анализируемой среды, МПа	0,5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Лист № 4 Всего листов 4 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор жидкости промышленный	Liquiline System CA80HA	1 шт.
Система пробоподготовки	Liquiline System CAT810	1 шт.
Растворы для проведения колориметрической реакции и калибровки	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации, раздел 10 «Эксплуатация».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 23.03.2026 г. № 534

Правообладатель

Фирма Endress+Hauser Conducta GmbH+Co.KG, Германия

Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany

Телефон: +49 7156 20 90

E-mail: info.pcc@endress.com

Изготовитель

Фирма Endress+Hauser Conducta GmbH+Co.KG, Германия

Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany

Телефон: +49 7156 20 90

E-mail: info.pcc@endress.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00, факс: +7 (499)124-437-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 11 »    нюня   2026 г. № 114 5

Регистрационный № 98724-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости DMA

Назначение средства измерений

Анализаторы жидкости DMA (далее по тексту - анализаторы) предназначены для измерений плотности жидкости.

Описание средства измерений

Конструктивно анализаторы выполнены в едином корпусе с чувствительным элементом, электронным блоком, электронным термостатом, сенсорным дисплеем. Подача пробы жидкости осуществляется либо с помощью шприца, либо автоподатчика (дополнительная опция).

Принцип действия анализатора основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки, заполненной образцом испытуемой жидкости. Собственные колебания чувствительного элемента поддерживаются с помощью электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается. Результат измерений плотности высвечивается на дисплее. Анализатор оснащен дополнительным датчиком скорости звука.

К данному типу средства измерений относятся анализаторы следующих модификаций: DMA 5001 SV и DMA 6002 SV. Модификации отличаются техническими характеристиками и конструктивно.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную табличку, расположенную на задней панели анализатора.

Общий вид анализаторов и маркировочной таблички представлен на рисунках 1 - 3.

Пломбирование анализаторов не предусмотрено.

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.

ПО устанавливается при изготовлении анализаторов. Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	DMA 5001 SV       DMA 6002 SV
Идентификационное наименование ПО	Недоступно пользователю
Номер версии (идентификационный номер) ПО, не ниже	6.х.х!)
Цифровой идентификатор ПО	-
ц «х» - цифра от 0 до 9, не относится к метрологически значимой части

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений плотности, г/см3	от 0,65 до 1,80
Пределы допускаемой абсолютной погрешности измерений плотности, г/см3	±0,00004

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Дискретность отсчета показаний плотности, г/см3: - модификация DMA 5001 SV	0,00001
- модификация DMA 6002 SV	0,000001
Диапазон задания температуры в измерительной ячейке, °С	от 0 до 100
Габаритные размеры (длинахширинахвысота), мм, не более	526х347х230
Масса, кг, не более	23
Параметры электрического питания: - напряжение переменного тока, В	от 100 до 240
- частота переменного тока, Г ц	от 49 до 51
Потребляемая мощность, Вт, не более	190
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +35
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106

Знак утверждения типа

наносится на заднюю панель анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор жидкости	DMA 5001 SV или DMA 6002 SV	1 шт.
Кабель электропитания	-	1 шт.
Набор ЗИП	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методах (методиках) измерений

приведены в главе 8 «Выполнение измерения» Руководств по эксплуатации «Анализаторы жидкости DMA 5001 SV», «Анализаторы жидкости DMA 6002 SV».

Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 1 ноября 2019 г. № 2603 Об утверждении государственной поверочной схемы для средств измерений плотности

Анализаторы жидкости DMA. Стандарт предприятия

Правообладатель

Anton Paar GmbH, Австрия Адрес: Anton-Paar-Str. 20 A-8054 Graz, Austria

Телефон: +43 316 25 70

E-mail: info@anton-paar.com

Web-сайт: www.anton-paar.com

Изготовитель

Anton Paar GmbH, Австрия

Адрес: Anton-Paar-Str. 20 A-8054 Graz, Austria

Телефон: +43 316 25 70

E-mail: info@anton-paar.com

Web-сайт: www.anton-paar.com

Испытательный центр Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

Лист № 1 Регистрационный № 98725-26                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы PREVEX

Назначение средства измерений

Газоанализаторы PREVEX (далее по тексту - газоанализаторы) предназначены для непрерывных измерений довзрывоопасной концентрации горючих органических газообразных веществ в технологических газовых смесях.

Описание средства измерений

Газоанализаторы представлены в виде модели SNR704 и являются стационарными автоматическими приборами непрерывного действия, конструктивно состоящими из оснащенного дисплеем металлического корпуса, внутри которого установлен электронный блок управления и регистрации данных, фильтр твердых частиц и пламенно-ионизационный детектор ПИД.

Принцип действия газоанализаторов основан на ионизации молекул анализируемых органических соединений в водородном пламени с последующим измерением ионного тока.

При поступлении на газоанализатор проба фильтруется, во избежание попадания твердых частиц на детектор, и подогревается до 200 °С. Молекулы органических веществ, поступающие на детектор с потоком газа-носителя, под воздействием высокой температуры подвергаются термическому разрушению (деструкции) с образованием радикалов НС*:

C_nH_xYZ ^тНС*

При взаимодействии радикалов НС* с атомарным кислородом протекает химическая реакция с образованием комбинации двух разнозаряженных частиц - хемоионизация:

т(НС* + О*)   1(НСО⁺ + е^-)

В камере детектора при этом горит водородное пламя в соответствии с реакцией: 2Н₂ + О₂^ 2Н₂О

Основными носителями положительных зарядов в пламени ПИД являются ионы гидроксония, которые образуются при взаимодействии карбонильных ионов СНО⁺ с водой: СНО⁺ + Н₂О  Н₃О⁺ + СО

Именно ионы гидроксония и электроны обеспечивают электропроводность в пламени детектора. ПИД работает в области насыщения вольтамперной характеристики, поэтому величина тока, протекающего через детектор, определяется скоростью образования заряженных частиц, т.е. массовой скоростью поступления органических веществ в пламя. Содержание органических веществ в исходных газах определяет величину фонового (нулевого) тока ПИД. С поступлением в детектор анализируемых горючих органических газообразных веществ скорость образования заряженных частиц возрастает, что приводит к увеличению ионного тока, протекающего через детектор. Величина ионного тока, образующегося в пламени горелки, пропорциональна концентрации органических веществ, поступивших на детектор. Результат измерения отображается на дисплее в виде довзрывоопасной концентрации в % НКПР (LEL) в пересчете на пропан.

Общий вид газоанализатора представлен на рисунке 1.

Газоанализаторы имеют заводские номера (зав. № 24-582, зав. № 24-584), которые в виде цифрового обозначения, состоящего из арабских цифр, нанесены методом лазерной гравировки на идентификационную табличку, приклеенную к лицевой части электронного блока внутри корпуса газоанализатора. Внешний вид табличек представлен на рисунке 2.

Пломбирование газоанализаторов не предусмотрено. Конструкция газоанализаторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).

Нанесение знака поверки на газоанализаторы не предусмотрено.

Рисунок 1 - Общий вид газоанализатора

■ 220VAC 200W

• ■ TYPE 4X

• ■ TYPE 12/13 ft S I, DIV 2. GPABCD

APPROVED FOP <FMS> PERFORMANCE A—n &HAZA0C

MODEL SNRaUi SERIAL •

-25«C to +5S«C ■120VAC 50/60 Hz T СООЕВИН

FUEL: H HYDROGEN

Л     ■ ^PR° CLAS*

CONTROL INST СОЙШОЮИ FAINFHLO NJ I

MODEL SNR^ 04 J SERIAL Г HMHiH

-25®C to +55 °C ■ 120VAC 50/60 Hz

т coo: T2 XI220VAC zoow

FUEL. Л HYD ROGEN    ■     4X

■*>      ■ PROPANE     ■ TYPE 12/13 ;

SUITABLE FOR CLASS I. OIV 2. GPABCD ANSl/ISA-60079-29-1

APPROVED FOR

PERFORMANCE

APPROVED & ML LOG.

Место нанесения заводского номера

Рисунок 2 - Идентификационные таблички газоанализаторов с указанием места нанесения заводского номера

Программное обеспечение

Газоанализатор эксплуатируется с программным обеспечением (далее - ПО), которое установлено на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса газоанализатора на электронной плате. ПО выполняет следующие функции:

• - управление газоанализатором;

• - калибровка;

• - получение и обработка результатов.

ПО защищено от преднамеренных изменений с помощью криптографических методов защиты. Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик.

Обновление ПО в процессе эксплуатации не предусмотрено.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование	-
Номер версии (идентификационный номер) ПО	7.01

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Лист № 4 Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений довзрывоопасной концентрации суммы горючих органических газообразных веществ (в пересчете на пропан), % НКПР	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений довзрывоопасной концентрации суммы горючих органических газообразных веществ (в пересчете на пропан), % НКПР	±5
Номинальное время установления выходного сигнала (To,9), с, не более	180

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	220
- частота переменного тока, Гц	50/60
- напряжение постоянного тока, В	24
Потребляемая мощность, Вт, не более	400
Габаритные размеры (ширинахдлинахвысота), мм, не более	410х310х220
Масса, кг, не более	18
Условия эксплуатации:
- температура окружающей среды, °С	от -25 до +55
- относительная влажность, %, не более	90
- атмосферное давление, кПа	от 84 до 106
Степень    защиты    оболочки    внешнего    исполнения по ГОСТ 14254-2015	IP54
Маркировка взрывозащиты по ГОСТ 31610.0-2019	1Ex pxb IIB+H2 T3 Gb X

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	36000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Газоанализатор PREVEX	-	1
Паспорт и руководство по эксплуатации	ПС.РЭ.01	1

Сведения о методиках (методах) измерений

приведены в разделе 7 «Эксплуатация» документа ПС.РЭ.01 «Газоанализаторы PREVEX. Паспорт и руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Правообладатель

Control Instruments® Corporation, Соединенные Штаты Америки

Адрес: 25 Law Drive, STE 1, Fairfield, New Jersey 07004, USA

Web-сайт: www.controlinstruments.com

Телефон: (973) 575-9114

Изготовитель

Control Instruments® Corporation, Соединенные Штаты Америки

Адрес: 25 Law Drive, STE 1, Fairfield, New Jersey 07004, USA

Web-сайт: www.controlinstruments.com

Телефон: (973) 575-9114

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314164

---
