№1148 от 11.06.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 748035
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
Приказы по основной деятельности по агентству Вн. Приказ № 1148 от 11.06.2026

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
П Р И К А З11 июня 2026 г.
1148
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому
Е.Р. Лазаренко
регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________/
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от « _н » июня 2026 г. № 1148 Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утвер ж-дения акта испыт а-ний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Системы автоматизированные информационноизмерительные коммерческого учета электроэнергии на объектах группы «ЛУКОЙЛ» |
08 |
91239-24 |
Общество с ограниченной ответственностью «ЭНЕРГОМЕТ РОЛОГИЯ» (ООО «ЭНЕРГОМЕТ РОЛОГИЯ»), г. Москва |
МП 26.51.43/01/ 23 |
МП 26.51.43/01/23 с изменением №1 |
12.12 .2025 |
Общество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛ ОГИЯ» (ООО «ЭНЕРГОМЕТРОЛ ОГИЯ»), г. Москва |
ФБУ «Самарский ЦСМ», г. Самара | |||
|
2. |

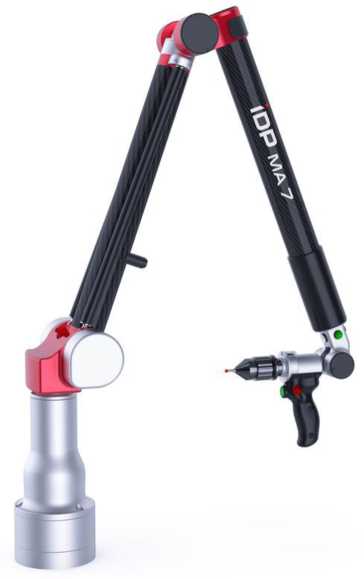

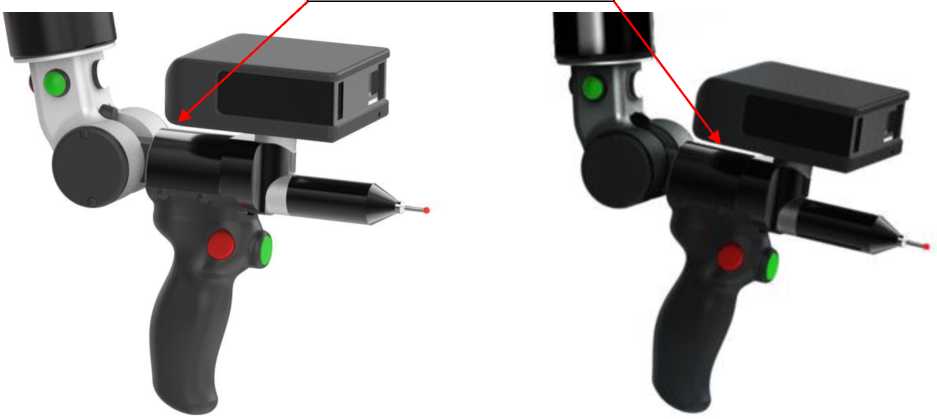

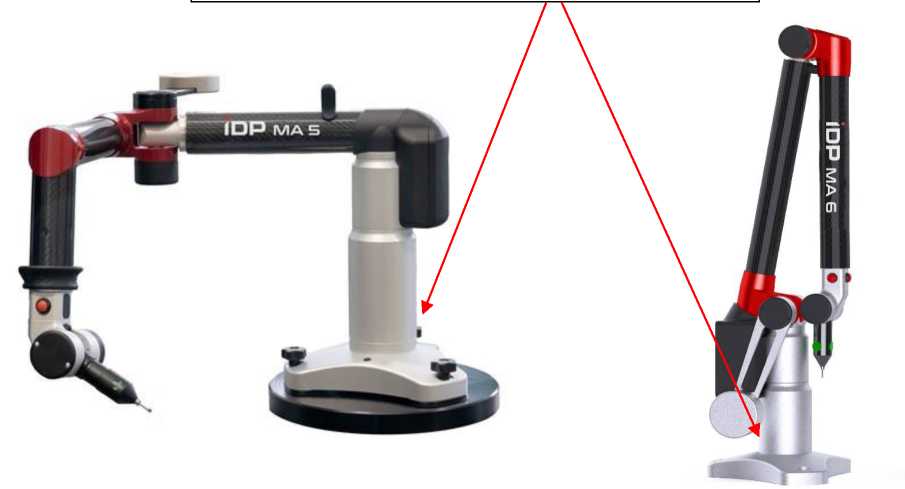

Машины координатноизмерительные портативные |
IDP MA |
IDP MA 740 P зав. № 030914, IDP MA 730 S зав. № 060482 |
96375-25 |
CONTROLNIC E SCI-TECH (TIANJIN) CO., LTD, Китай |
МП-005 2025 |
МП-005-2025 (с изменением № 1) |
21.01 .2026 |
Общество с ограниченной ответственностью «Группа компаний «ИНТРАТУЛ» (ООО «ГК «ИНТРАТУЛ»), г. Москва |
ООО «МОСЭНЕРГО ТЕСТ», г. Москва | ||
|
3. |

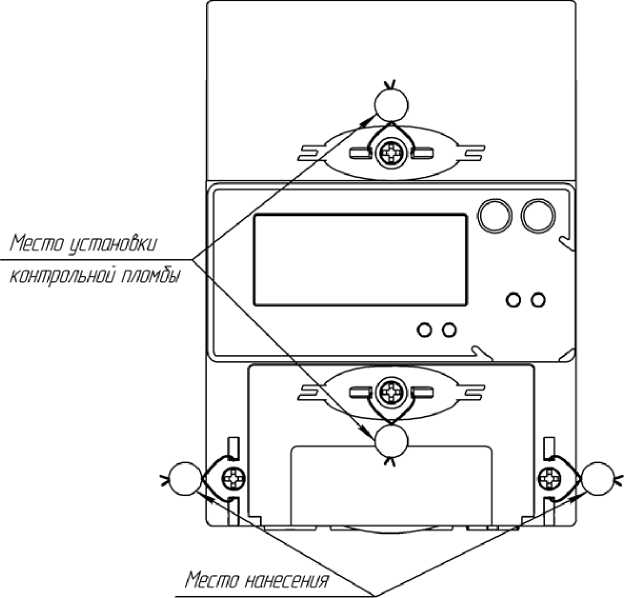

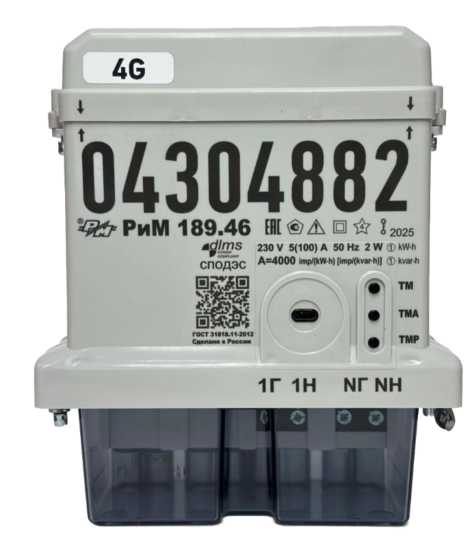

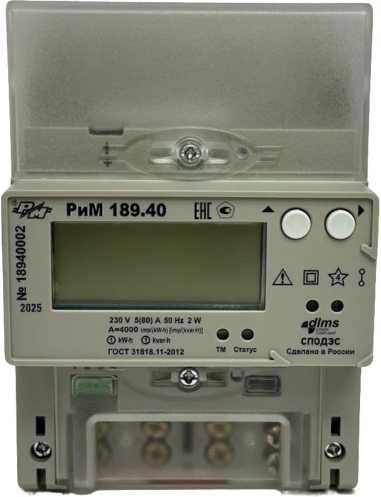

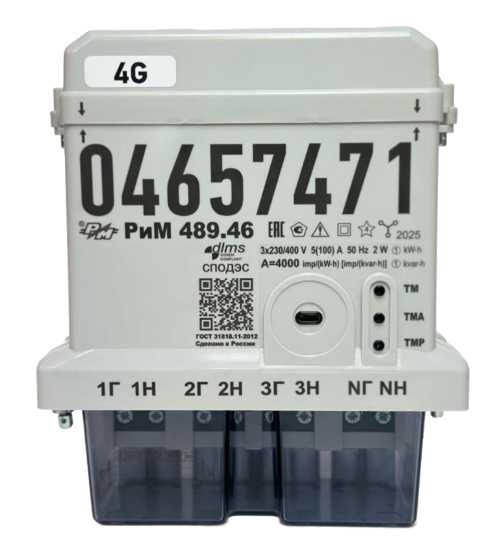

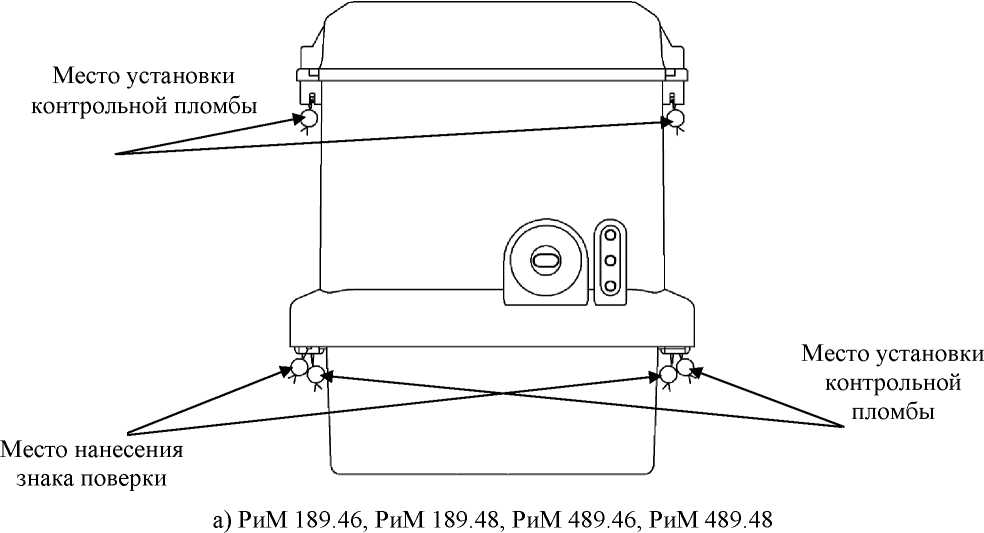

Счетчики |
РиМ Х89.4 |
Исполнение РиМ |
94654-25 |
Акционерное |
МП- |
- |
МП- |
- |
05.03 |
Акционерное |
Западно- |
|
электрической энергии |
189.40 № 01894001, № 01894002, № 01894003 |
общество «Радио и Микроэлектро ника» (АО «РиМ»), г. Новосибирск |
559.310556 2024 |
559.310556 2026 |
.2026 |
общество «Радио и Микроэлектроника » (АО «РиМ»), г. Новосибирск |
Сибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск | |||||
|
4. |

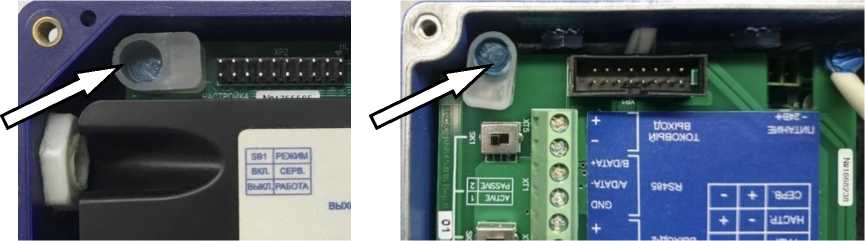

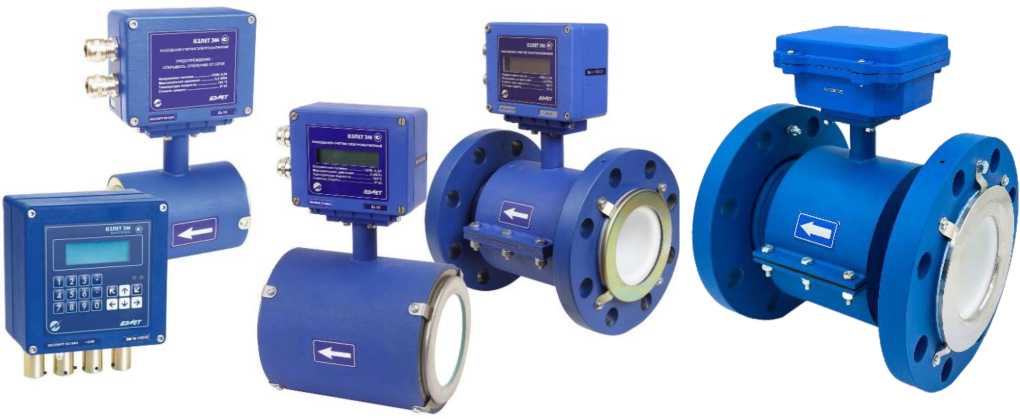

Расходомеры-счетчики электромагнитные |
«ВЗЛЕТ ЭМ» |
ПРОФИ-212МА зав. №2300810, ПРОФИ-211МИ зав. №2300811, ПРОФИ-222МО зав. №№2300815, 2401873, Эксперт-921МИ зав. №2401074 |
30333-10 |
ШКСД.407 112.000 РЭ (раздел 4 «Методика поверки») |
МП 2550 0422-2025 |
24.11 .2025 |
Акционерное общество «Взлет» (АО «Взлет»), г. Санкт-Петербург |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург, г. Казань | |||
|
5. |

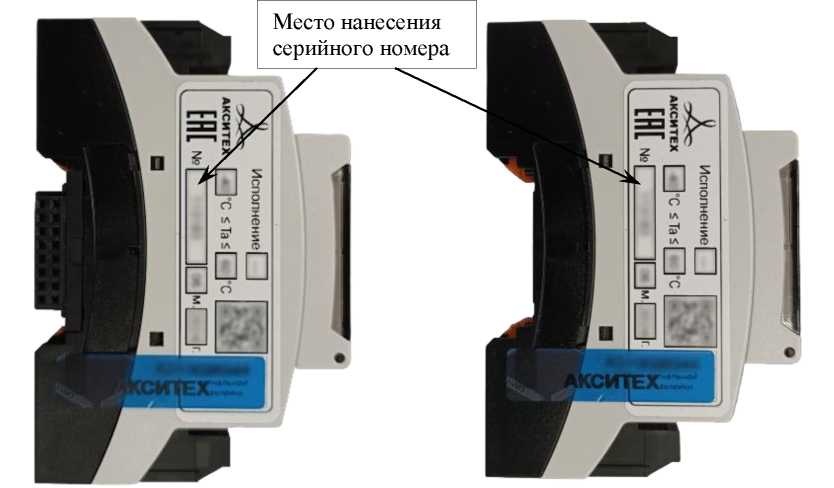

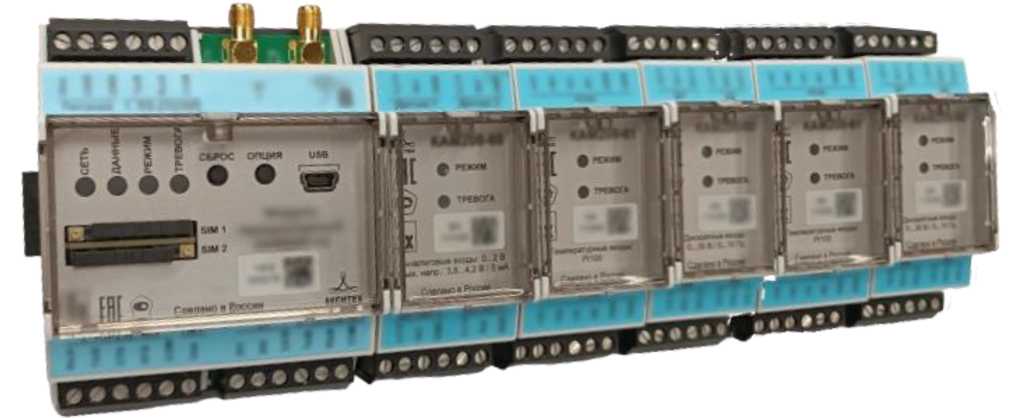

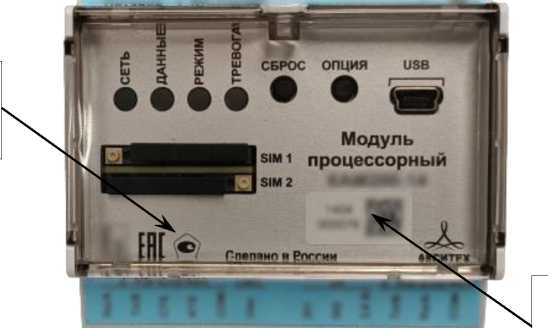

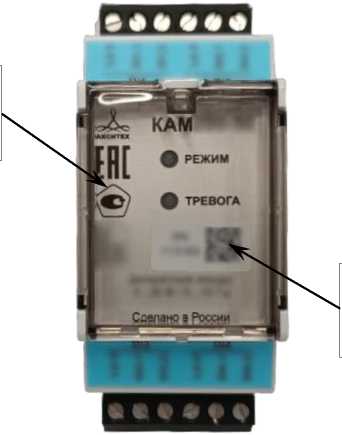

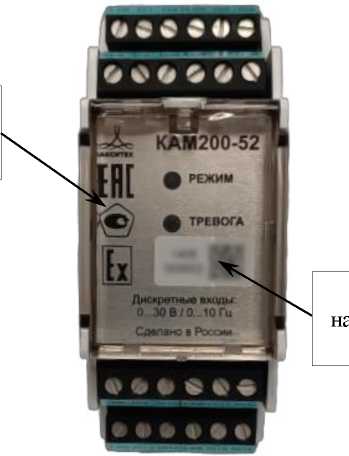

Контроллеры сбора и передачи данных |
КАМ100, КАМ200 и АКСИ |
процессорный модуль КАМ200-14 сер. № 1404000882, модуль КАМ200-50, сер. № 1405000215; модуль КАМ200- 60-А, сер. № 1407002212; модуль КАМ200- 60-А, сер. № 1407002213; модуль КАМ200-
модуль КАМ200-
модуль КАМ200- 61-А, сер. № 1408000399; модуль КАМ200- 61-А, сер. № 1408000400; модуль КАМ200- |
68730-17 |
МП-201 049-2017 |
РВНЕ.0026- 2025 МП |
19.12 .2025 |
Общество с ограниченной ответственностью «АКСИТЕХ» (ООО «АКСИТЕХ»), г. Москва |
ООО «РАВНОВЕСИЕ », г. Москва |
|
62-А, сер. № 1409000744; модуль КАМ200- 62-А, сер. № 1409000745; модуль КАМ200- 62-А, сер. № 1409000746 | ||||||||||||
|
6. |

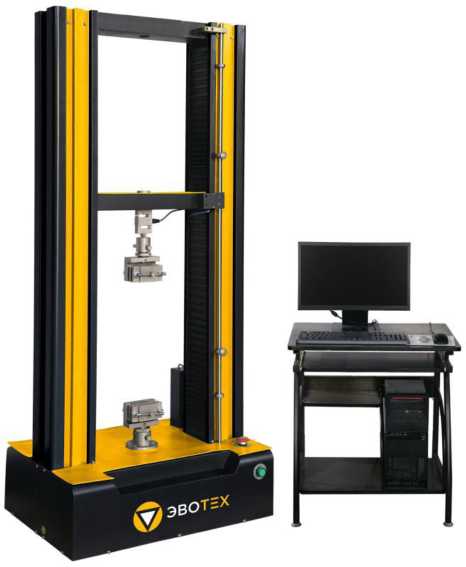

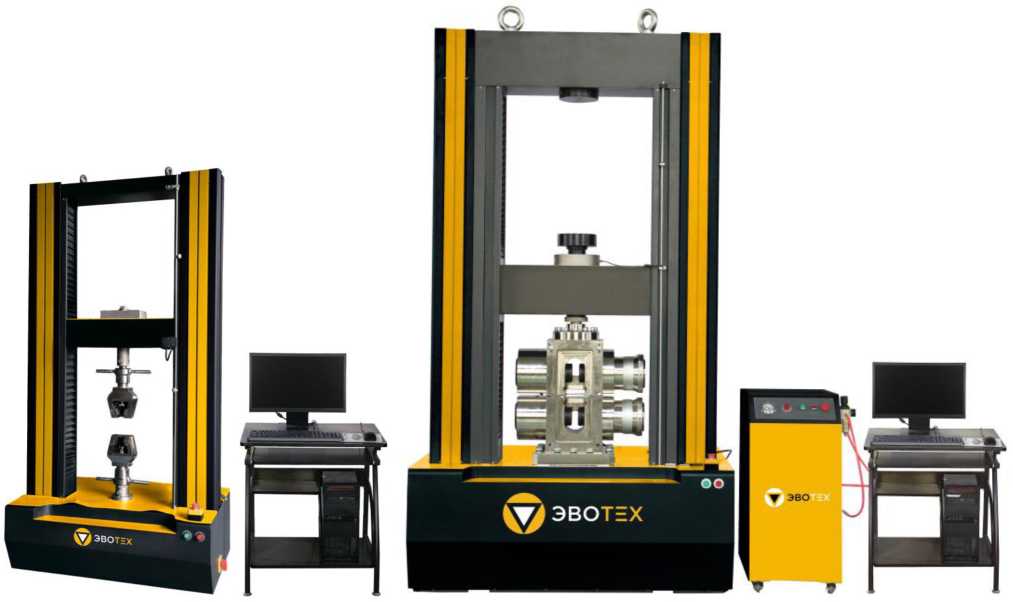

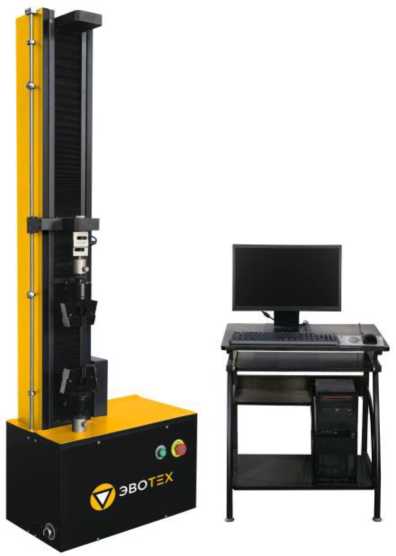

Машины испытательные универсальные электромеханические |
ЭВО-М |
ЭВО-М01-1 зав. № 0000125М27, ЭВО-М100 зав. № 0000107М23, ЭВО-М50-В зав. № 000019 |
94535-25 |
Общество с ограниченной ответственностью «Неразрушаю щий контроль» (ООО «НЕРАЗРУШ АЮЩИЙ КОНТРОЛЬ»), г. Екатеринбург |
МП-А3- 073124 |
МП-ОТГ- 202524 |
15.01 .2026 |
Общество с ограниченной ответственностью «Неразрушающий контроль» (ООО «НЕРАЗРУШАЮЩ ИЙ КОНТРОЛЬ»), г. Екатеринбург |
ООО «ОТГ», г. Москва | ||
|
7. |

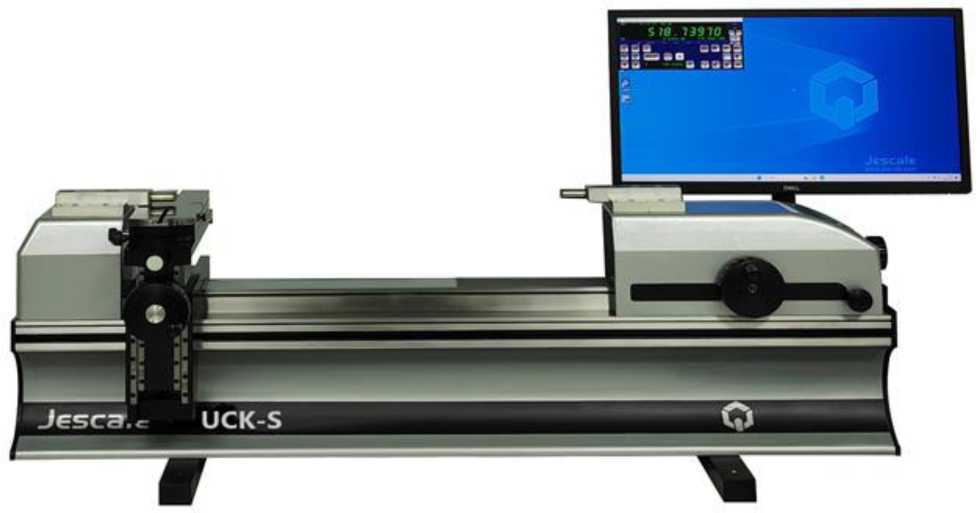

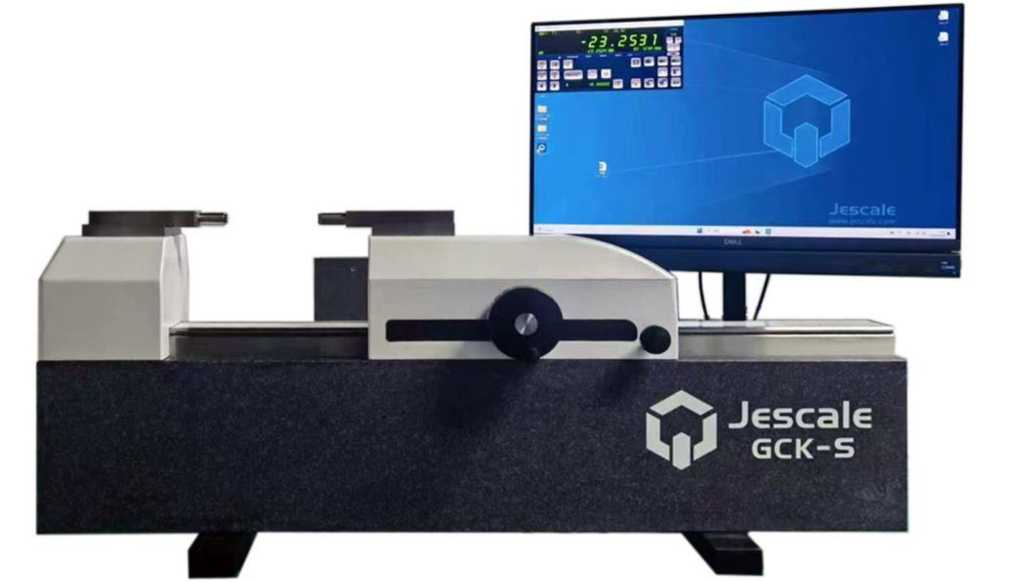

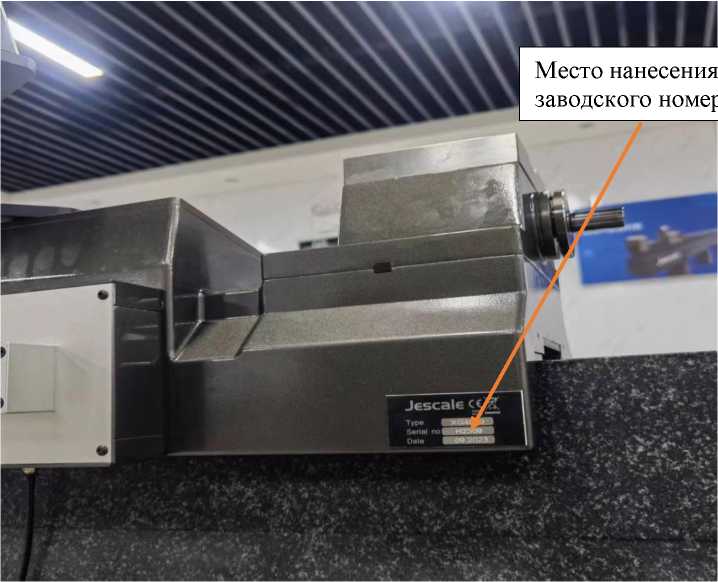

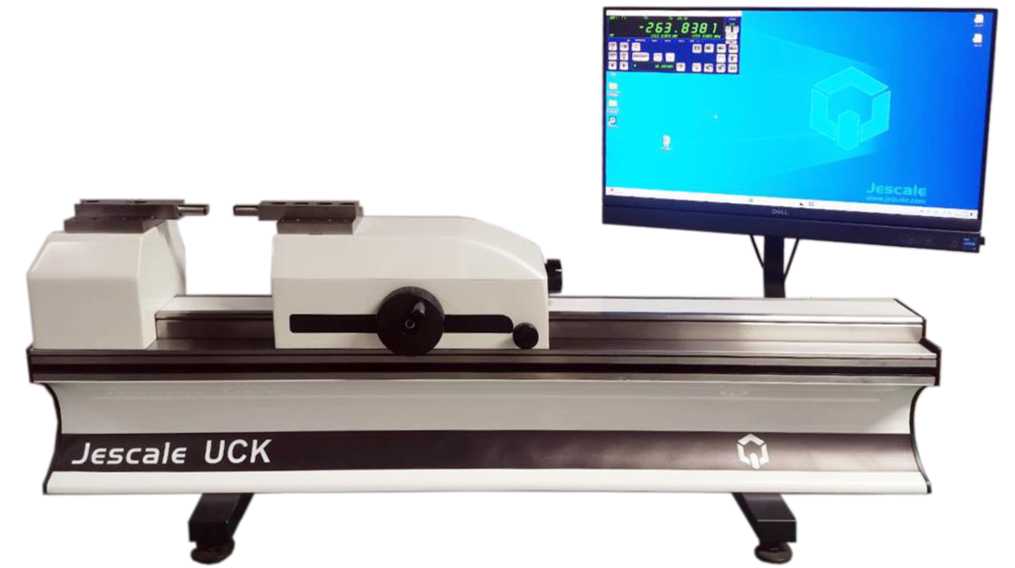

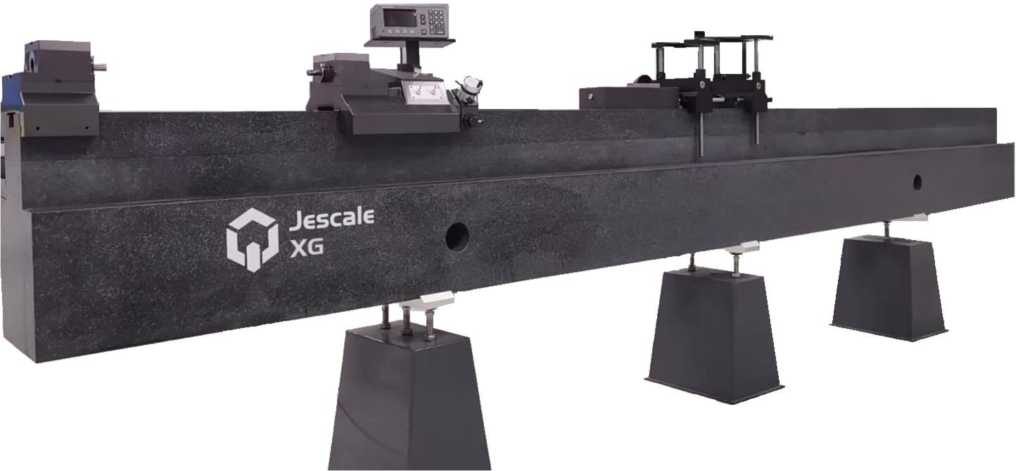

Длиномеры горизонтальные |
Jescale |

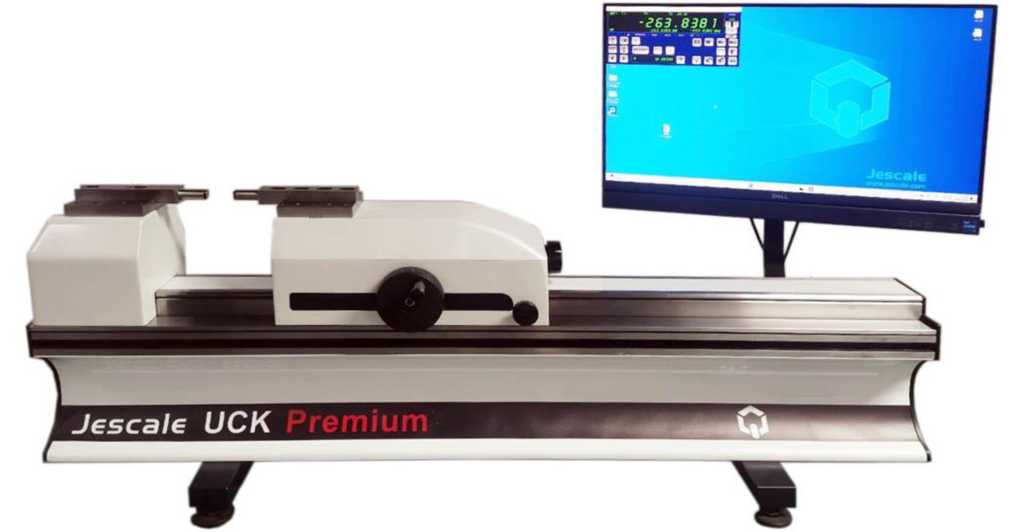

UCK Premium исп. 500 зав. № U24512, XG исп. 4000 зав. № XG2315 |
93269-24 |
Shanghai Jescale Technology Co., Ltd, Китай |
МП-ОТГ- 202408 |
МП-ОТГ- 202408 с изменением № 1 |
23.03 .2026 |
Общество с ограниченной ответственностью «Призма» (ООО «Призма»), г. Санкт-Петербург |
ООО «ОТГ», г. Москва | ||
|
8. |

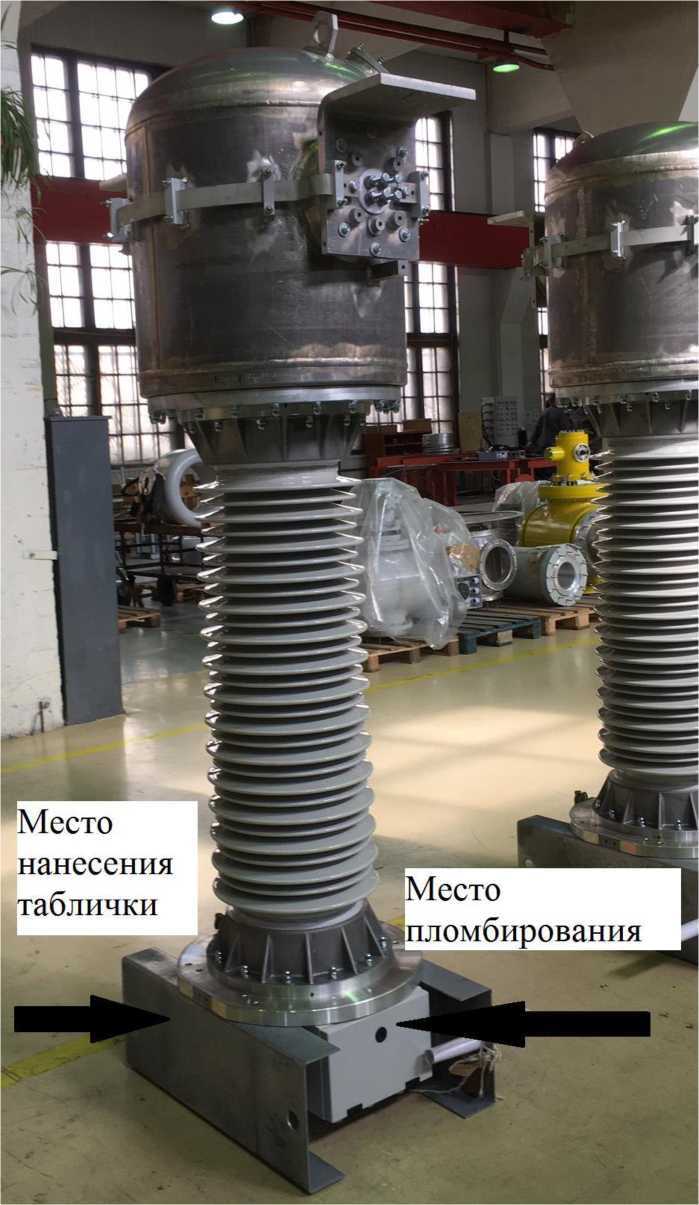

Трансформаторы тока |
ТГФМ-110 |
2355.3, 2355.4 |
52261-12 |
МП 206.1073-2022 |
РТ-МП-129- 201/1.1-2026 |
12.02 .2026 |
Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроа ппарат»), г. Санкт-Петербург |
ФБУ «НИЦ ПМ- Ростест», г. Москва | |||
|
9. |

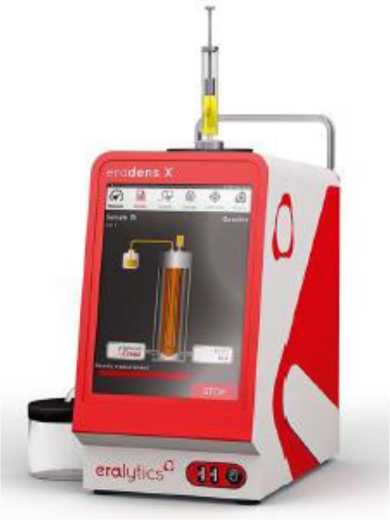

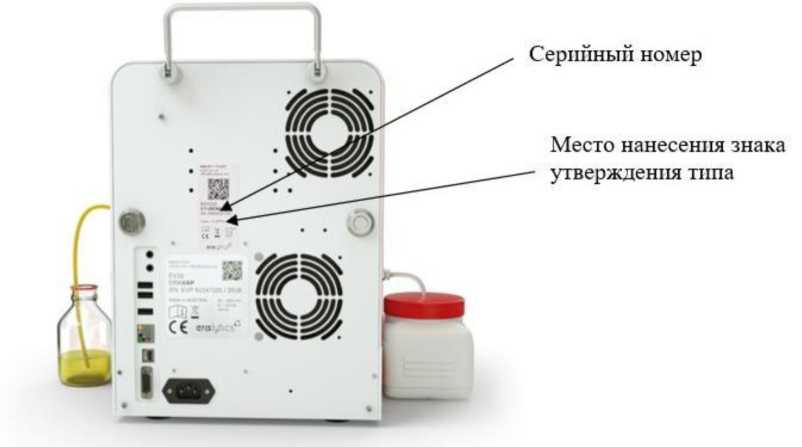

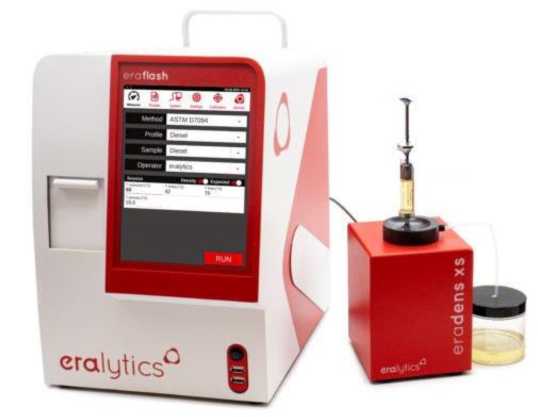

Плотномеры |
ERADENS |

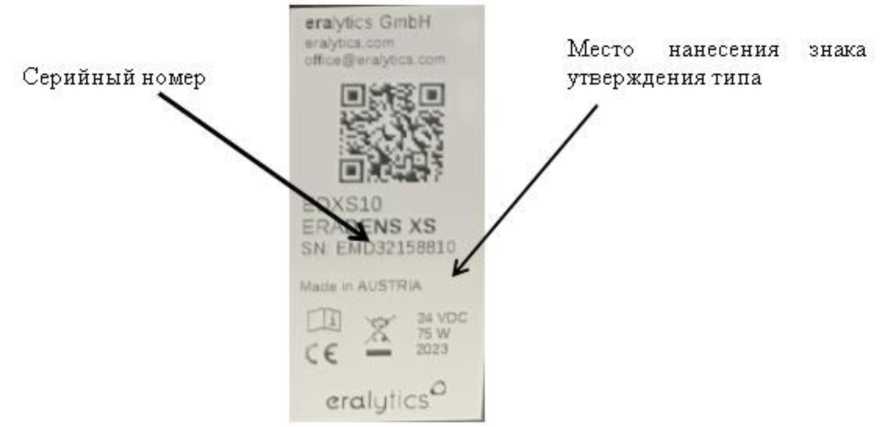

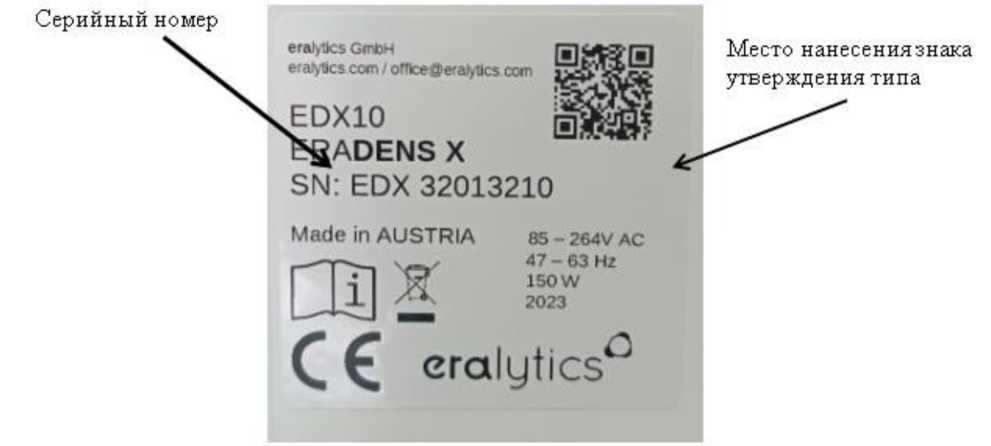

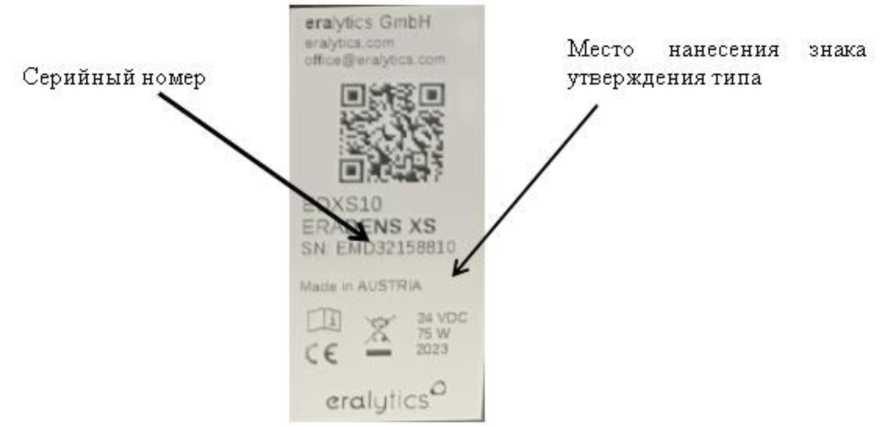

Модификация ERADENS X с сер. № EDX32013210, модификация ERADENS XS с сер. № |
91783-24 |
eralytics GmbH, Австрия |
РТ-МП- 4571-4482023 |
РТ-МП-4571-448-2023 с Изменением №1 |
20.01 .2026 |
Общество с ограниченной ответственностью «Петротех» (ООО «Петротех»), г. Москва |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
|
EMD32158810, модификация ERADENS XR с сер. № EDXR32013211, модификация ERADENS XSR с сер. № EMDR32158812 |
Лист № 1 Регистрационный № 91239-24 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии на объектах группы «ЛУКОЙЛ» Назначение средства измеренийСистемы автоматизированные информационно-измерительные коммерческого учета электроэнергии на объектах группы «ЛУКОЙЛ» (далее по тексту - АИИС КУЭ) предназначены для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий сервер ИВК, устройство синхронизации системного времени УССВ-2 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «АльфаЦЕНТР», автоматизированные рабочие места (АРМ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:
-
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
-
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт-ч.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. Сервер ИВК АИИС КУЭ с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.
Сервер ИВК АИИС КУЭ раз в сутки формирует отчеты в формате XML, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК и сервер ИВК). В состав СОЕВ входит устройство синхронизации системного времени типа УССВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.
Сервер ИВК АИИС КУЭ, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УССВ-2 и при расхождении ±1 с и более, сервер ИВК АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется во время сеанса связи со счетчиком (1 раз в 30 минут). При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус АРМ.

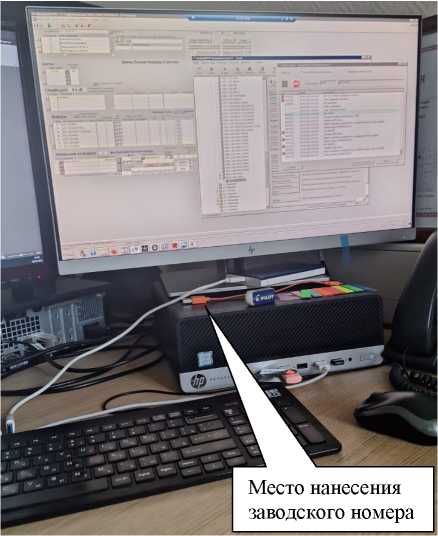

Общий вид АРМ с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
2 ’ • '
= 11 —рг~‘
. ==®
Рисунок 1 - Общий вид АРМ с указанием места нанесения заводского номера
Программное обеспечениеВ АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование модуля ПО |
ac metrology.dll |
|
Номер версии (идентификационный номер) модуля ПО |
12.1 |
|
Цифровой идентификатор модуля ПО |
3E736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Метрологические и технические характеристикиВозможный состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
|
Наименование компонентов |
Характеристики |
|
1 |
2 |
|
Измерительные трансформаторы тока |
Классов точности 0,5; 0,5S по ГОСТ 7746 |
|
Измерительные трансформаторы напряжения |
Классов точности 0,5, по ГОСТ 1983 |
|
Счетчики электрической энергии | |
|
Тип |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ) |
|
CE 303 |
33446-08 |
|
CE 301 |
34048-07, 34048-08 |
|
CE 207 |
72632-18 |
|
CE 307 |
66691-17 |
|
СЕ 308 |
59520-14 |
|
Меркурий 230 |
23345-07, 80590-20 |
|
Меркурий 233 |
34196-10 |
|
Меркурий 234 |
48266-11, 75755-19, 94786-25 |
|
Меркурий 236 |
47560-11, 80589-20 |
|
Меркурий 238 |
75755-19 |
|
МИР С-03 |
76142-19 |
|
МИР С-04, МИР С-07 |
61678-15 |
|
ПСЧ-3АРТ.09 |
47122-11 |
|
ПСЧ-3ТА.07 |
28336-04, 28336-09 |
|
ПСЧ-3ТМ.05М |
36354-07 |
|
ПСЧ-4ТМ.05МК |
46634-11, 50460-12, 64450-16, 50460-18 |
|
СЭТ-4ТМ.02М, СЭТ-4ТМ.03М |
36697-08, 36697-12, 36697-17 |
|
СЭТ-4ТМ.03МК |
74671-19 |
|
НАРТИС-И300 |
86200-22 |
|
НАРТИС-300 |
77263-20 |
|
НЕВА СТ4 |
73138-18 |
|
ТЕ1000 |
82562-21 |
|
ТЕ2000 |
83048-21 |
|
ФОБОС 3 |
66754-17 |
|
МИЛУР 307 |
66824-17, 76140-19 |
|
Альфа А1800 |
31857-06, 31857-11, 31857-20 |
|
Альфа А1140 |
33786-07 |
|
Альфа A1700 |
25416-08 |
|
Альфа АS3500 |
58697-14 |
|
Устройство синхронизации времени | |
|
УССВ-2 |
89968-23 |
|
Автоматизированное рабочее место (АРМ) |
- |
|
Сервер ИВК |
- |
|
Конфигурация ИК |
Вид электрической энергии |
Границы основной погрешности ±6, % |
Границы погрешности в рабочих условиях ±6, % |
|
1 |
2 |
3 |
4 |
|
Счетчик 0,2S/0,5; ТН 0,5; |
Активная |
1,2 |
1,7 |
|
ТТ 0,5S |
Реактивная |
1,8 |
2,7 |
|
Счетчик 0,5S/0,5; ТН 0,5; |
Активная |
1,3 |
2,2 |
|
ТТ 0,5S |
Реактивная |
1,8 |
2,7 |
|
Счетчик 0,5S/1,0; ТН 0,5; |
Активная |
1,3 |
2,2 |
|
ТТ 0,5S |
Реактивная |
2,0 |
3,7 |
|
Счетчик 0,2S/0,5; ТТ 0,5S |
Активная |
0,9 |
1,6 |
|
Реактивная |
1,5 |
2,6 | |
|
Счетчик 0,5S/0,5; ТТ 0,5S |
Активная |
1,1 |
2,1 |
|
Реактивная |
1,5 |
2,6 | |
|
Счетчик 0,5S/1,0; ТТ 0,5S |
Активная |
1,1 |
2,1 |
|
Реактивная |
1,8 |
3,6 | |
|
Счетчик 1/1; ТТ 0,5S |
Активная |
1,4 |
3,3 |
|
Реактивная |
1,8 |
3,6 | |
|
Счетчик 1/2; ТТ 0,5S |
Активная |
1,4 |
3,3 |
|
Реактивная |
2,6 |
6,2 | |
|
Счетчик 0,2S/0,5; ТН 0,5; |
Активная |
1,2 |
2,9 |
|
ТТ 0,5 |
Реактивная |
1,8 |
4,5 |
|
Счетчик 0,5S/0,5; ТН 0,5; |
Активная |
1,3 |
3,2 |
|
ТТ 0,5 |
Реактивная |
1,8 |
4,5 |
|
Счетчик 0,5S/1,0; ТН 0,5; |
Активная |
1,3 |
3,2 |
|
ТТ 0,5 |
Реактивная |
2,0 |
5,2 |
|
Счетчик 0,2S/0,5; ТТ 0,5 |
Активная |
0,9 |
2,8 |
|
Реактивная |
1,5 |
4,4 | |
|
Счетчик 0,5S/0,5; ТТ 0,5 |
Активная |
1,1 |
3,1 |
|
Реактивная |
1,5 |
4,4 | |
|
Счетчик 0,5S/1,0; ТТ 0,5 |
Активная |
1,1 |
3,1 |
|
Реактивная |
1,8 |
5,1 | |
|
Счетчик 1/1; ТТ 0,5 |
Активная |
1,4 |
4,0 |
|
Реактивная |
1,8 |
5,1 | |
|
Счетчик 1/2; ТТ 0,5 |
Активная |
1,4 |
4,0 |
|
Реактивная |
2,6 |
7,1 | |
|
Счетчик 0,5S/0,5 |
Активная |
0,6 |
1,5 |
|
Реактивная |
0,6 |
1,5 | |
|
Счетчик 0,5S/1,0 |
Активная |
0,6 |
1,5 |
|
Реактивная |
1,1 |
2,9 | |
|
Счетчик 1/1 |
Активная |
1,1 |
3,0 |
|
Реактивная |
1,1 |
2,9 | |
|
Счетчик 1/2 |
Активная |
1,1 |
3,0 |
|
Реактивная |
2,2 |
5,8 | |
|
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), с |
±5 | ||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
|
Примечания:
| |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Нормальные условия параметры сети:
температура окружающей среды для счетчиков, °С |
от 98 до 102 от 100 до 120 0,8 50 от +21 до +25 |
|
Условия эксплуатации параметры сети:
температура окружающей среды для ТТ и ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более |
от 90 до 110 от 1(2) до 120 от 0,5 инд. до 1 емк от 49,6 до 50,4 от -60 до +60 от 0 до + 40 от +10 до + 30 от 80,0 до 106,7 98 |
Продолжение таблицы 4
|
1 |
2 |
|
Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (рег. № 36697-08), СЭТ-4ТМ.02М (рег. № 36697-08) |
140000 |
|
СЭТ-4ТМ.03М (рег. № 36697-12), СЭТ-4ТМ.02М (рег. № 36697-12) |
165000 |
|
СЭТ-4ТМ.03М (рег. № 36697-17), СЭТ-4ТМ.02М (рег. № 36697-17) |
220000 |
|
ПСЧ-4ТМ.05МК (рег. № 46634-11, рег. № 50460-12, рег. № 50460-18, рег. № 64450-16) |
165000 |
|
Меркурий 230 (рег. № 23345-07) |
150000 |
|
Меркурий 230 (рег. № 80590-20) |
210000 |
|
Меркурий 233 (рег. № 34196-10) |
150000 |
|
Меркурий 234 (рег.№ 48266-11) |
220000 |
|
Меркурий 234 (рег.№ 75755-19) |
320000 |
|
Меркурий 234 (рег. № 94786-25) |
400000 |
|
CE 207 (рег. № 72632-18) |
400000 |
|
СЕ 303 (рег. № 33446-08) |
220000 |
|
CE 301 (рег. № 34048-07), (рег.№ 34048-08) |
160000 |
|
СЕ 307 (рег.№ 66691-17) |
220000 |
|
СЕ 308 (рег. № 59520-14) |
220000 |
|
МИР С-03 (рег. № 76142-19) |
320000 |
|
МИР С-04, МИР С-07 (рег. № 61678-15) |
290000 |
|
Меркурий 236 (рег.№ 47560-11) |
220000 |
|
Меркурий 236 (рег.№ 80589-20), Меркурий 238 (рег.№ 75755-19) |
320000 |
|
СЭТ-4ТМ.03МК (рег.№74671-19) |
220000 |
|
ПСЧ-3ТМ.05М (рег.№ 36354-07) |
140000 |
|
ПСЧ-3ТА.07 (рег.№ 28336-04). ПСЧ-3ТА.07 (рег.№ 28336-09) |
88000 |
|
ПСЧ-3АРТ.09 (рег.№ 47122-11) |
220000 |
|
НАРТИС-300 (рег. № 77263-20) |
220000 |
|
НАРТИС-И300 (рег. № 86200-22) |
320000 |
|
НЕВА СТ4 (рег. № 73138-18) |
280000 |
|
ТЕ1000 (рег. № 82562-21) |
220000 |
|
ТЕ2000 (рег. № 83048-21) |
220000 |
|
ФОБОС 3 (рег. № 66754-17) |
280000 |
|
МИЛУР 307 (рег. № 66824-17) |
220000 |
|
МИЛУР 307 (рег. № 76140-19) |
320000 |
|
Альфа А1140 (рег. № 33786-07) |
150000 |
|
Альфа A1700 (рег. № 25416-08) |
120000 |
|
Альфа А1800 (рег. № 31857-06, рег. № 31857-11, рег. № 31857-20) |
120000 |
|
Альфа AS3500 (рег. № 58697-14) |
120000 |
|
Устройство синхронизации системного времени УССВ-2: - среднее время наработки на отказ, ч, не менее |
110000 |
|
Сервер ИВК: - среднее время наработки на отказ, ч, не менее |
100000 |
|
- среднее время восстановления работоспособности, ч |
1 |
Продолжение таблицы 4
|
1 |
2 |
|
Глубина хранения информации | |
|
Счетчики: | |
|
- каждого массива профиля при времени интегрирования 30 минут, | |
|
сут, не менее | |
|
СЭТ-4ТМ.03М (рег. № 36697-08), СЭТ-4ТМ.02М (рег. № 36697-08) |
113 |
|
СЭТ-4ТМ.03М (рег. № 36697-12), СЭТ-4ТМ.02М (рег. № 36697-12) |
114 |
|
СЭТ-4ТМ.03М (рег. № 36697-17), СЭТ-4ТМ.02М (рег. № 36697-17) |
114 |
|
ПСЧ-4ТМ.05МК (рег. № 50460-12) |
114 |
|
ПСЧ-4ТМ.05МК (рег. № 46634-11, рег. № 64450-16, рег. № 50460-18) |
113 |
|
Меркурий 230 (рег. № 23345-07) |
85 |
|
Меркурий 230 (рег. № 80590-20) |
113 |
|
Меркурий 233 (рег. № 34196-10) |
170 |
|
Меркурий 234 (рег. № 48266-11) |
170 |
|
Меркурий 234 (рег. № 75755-19) |
123 |
|
Меркурий 234 (рег. № 94786-25) |
90 |
|
CE 207 (рег. № 72632-18) |
128 |
|
СЕ 303 (рег. № 33446-08) |
85 |
|
CE 301 (рег. № 34048-07), CE 301 (рег. № 34048-08) |
128 |
|
СЕ 307 (рег. № 66691-17) |
36 |
|
СЕ 308 (рег. № 59520-14) |
128 |
|
МИР С-03 (рег. № 76142-19) |
128 |
|
МИР С-04, МИР С-07 (рег. № 61678-15) |
131 |
|
Меркурий 236 (рег. № 47560-11), Меркурий 236 (рег. № 80589-20), | |
|
Меркурий 238 (рег. № 75755-19) |
113 |
|
СЭТ-4ТМ.03МК (рег. №74671-19) |
114 |
|
ПСЧ-3ТМ.05М (рег. № 36354-07) |
113 |
|
ПСЧ-3ТА.07 (рег. № 28336-04), ПСЧ-3ТА.07 (рег.№ 28336-09) |
113 |
|
ПСЧ-3АРТ.09 (рег. № 47122-11) |
113 |
|
НАРТИС-300 (рег. № 77263-20) |
180 |
|
НАРТИС-И300 (рег. № 86200-22) |
180 |
|
НЕВА СТ4 (рег. № 73138-18) |
340 |
|
ТЕ1000 (рег. № 82562-21) |
113 |
|
ТЕ2000 (рег. № 83048-21) |
113 |
|
ФОБОС 3 (рег. № 66754-17) |
360 |
|
МИЛУР 307 (рег. № 66824-17, рег. № 76140-19) |
123 |
|
Альфа А1140 (рег. № 33786-07) |
112 |
|
Альфа A1700 (рег. № 25416-08) |
448 |
|
Альфа А1800 (рег. № 31857-06, рег. № 31857-11, рег. № 31857-20) |
1200 |
|
Альфа AS3500 (рег. № 58697-14) |
300 |
|
Сервер ИВК: | |
|
- хранение результатов измерений и информации о состоянии средств | |
|
измерений, лет, не менее |
3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК;
- защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на сервере ИВК.
Знак утверждения типа
наносится на титульный лист формуляра на АИИС КУЭ типографским способом.
Комплектность средства измерений
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии на объектах группы «ЛУКОЙЛ» |
- |
11 |
|
Документация | ||
|
Формуляр |
ФО 26.51.43/ХХХ/ХХ |
12 |
|
Примечание: 11- Комплектация системы согласно проекту, указана в формуляре 12 - Формуляр ХХХ - серийный номер АИИС КУЭ ХХ- год выпуска | ||
приведены в документе «Методика (метод) измерений электрической энергии с использованием систем автоматизированных информационно-измерительных коммерческого учета электроэнергии на объектах группы «ЛУКОЙЛ», аттестованной ФБУ «Самарский ЦСМ», г. Самара. Уникальный номер записи в реестре аккредитованных лиц RA.RU.311290 от 16.11.2015.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»
ТУ 26.51.43-001-23 с изменением №1 «Системы автоматизированные информационноизмерительные коммерческого учета электроэнергии на объектах группы «ЛУКОЙЛ»
ПравообладательОбщество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛОГИЯ»
(ООО «ЭНЕРГОМЕТРОЛОГИЯ»)
ИНН 7714348389
Юридический адрес: 125124, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, этаж 2, помещ. II, ком. 9
Телефон: 8 (495) 230-02-86
E-mail: info@energometrologia.ru
Изготовитель
Общество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛОГИЯ»
(ООО «ЭНЕРГОМЕТРОЛОГИЯ»)
ИНН 7714348389
Адрес: 125124, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, этаж 2, помещ. II, ком. 9 Телефон: 8 (495) 230-02-86
E-mail: info@energometrologia.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области»
(ФБУ «Самарский ЦСМ»)
Адрес: 443013, г. Самара, пр-кт Карла Маркса, 134
Телефон: 8 (846) 336-08-27
Факс: 8 (846) 336-15-54
E-mail: referent@samaragost.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU 311281
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » ИЮНЯ 2026 г. № _148Лист № 1 Регистрационный № 96375-25 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины координатно-измерительные портативные IDP МАНазначение средства измерений
Машины координатно-измерительные портативные IDP МА (далее - КИМ) предназначены для измерений геометрических параметров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Описание средства измерений
Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Конструктивно КИМ представляет собой портативное многосуставное трехмерное координатно-измерительное устройство из шарнирно соединенных между собой двух сегментов, изготовленных из термостабильного углеродного волокна и алюминия, смонтированных на основание, и шарнирной рукоятки. В шарнирах установлены датчики угловых перемещений. Они передают сигналы, по которым система управления КИМ рассчитывает положение точки на основании данных, полученных со всех датчиков.
При использовании контактных щупов определяется координата центра сферы щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определенных точек, или построенных на их основании поверхностей, можно провести линейные измерения.
КИМ изготавливаются пяти модификаций: X, P, PX, B, S. Каждая модификация включает несколько моделей, отличающихся между собой количеством осей вращения и общей длиной сегментов, влияющих на диапазон и погрешность измерений:
-
- модификация X включает в себя четыре модели: IDP MA 525 X, IDP MA 540 X с пятью осями вращения; IDP MA 613 X, IDP MA 618 X с шестью осями вращения;
-
- модификация P включает в себя четырнадцать моделей: IDP MA 618 P, IDP MA 625 P, IDP MA 632 P, IDP MA 640 P, IDP MA 650 P, IDP MA 670 P, IDP MA 690 P с шестью осями вращения; IDP MA 718 P, IDP MA 725 P, IDP MA 732 P, IDP MA 740 P, IDP MA 750 P, IDP MA 770 P, IDP MA 790 P с семью осями вращения;
-
- модификация PX включает в себя четырнадцать моделей: IDP MA 618 PX, IDP MA 625 PX, IDP MA 632 PX, IDP MA 640 PX, IDP MA 650 PX, IDP MA 670 PX, IDP MA 690 PX с шестью осями вращения; IDP MA 718 PX, IDP MA 725 PX, IDP MA 732 PX, IDP MA 740 PX, IDP MA 750 PX, IDP MA 770 PX, IDP MA 790 PX с семью осями вращения;
-
- модификация S включает в себя десять моделей: IDP MA 620 S, IDP MA 625 S, IDP MA 630 S, IDP MA 635 S, IDP MA 640 S с шестью осями вращения; IDP MA 720 S, IDP MA 725 S, IDP MA 730 S, IDP MA 735 S, IDP MA 740 S с семью осями вращения;
- модификация B включает в себя три модели: IDP MA 618 B, IDP MA 625 B, IDP MA 632 B с шестью осями вращения.
КИМ с пятью и шестью осями вращения выпускаются только с контактными щупами. КИМ с семью осями вращения выпускаются с контактными щупами и дополнительно могут комплектоваться съемными бесконтактными лазерными сканерами IDP MLS, изготавливаемыми в шести модификациях: IDP MLS-R-25, IDP MLS-B-25, IDP MLS-R-50, IDP MLS-B-50, IDP MLS-R-100, IDP MLS-B-100 отличающихся между собой погрешностью измерений и цветом лазера (R - красный, B - синий).
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ в числовом формате, состоящий из арабских цифр, наносится методом печати на маркировочной наклейке, расположенной в основании КИМ.
Заводской номер лазерных сканеров IDP MLS в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом печати на маркировочной наклейке, расположенной в основании корпуса лазерного сканера.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ и место расположения маркировочной наклейки приведено на рисунках 1 - 3.
Общий вид лазерных сканеров IDP MLS и место расположения маркировочной наклейки приведено на рисунке 4.
Общий вид маркировочной наклейки КИМ и маркировочной наклейки лазерных сканеров IDP MLS представлен на рисунке 5.
Обозначение габаритных размеров КИМ приведено на рисунке 6.
Место расположения маркировочной наклейки
а) б)
Рисунок 1 - Общий вид КИМ модификации X: а) с пятью осями вращения; б) с шестью осями вращения
а)
Рисунок 2 - Общий вид КИМ: а) модификаций P, PX и B с шестью осями вращения; б) модификаций P и PX с семью осями вращения
б)
а)
б)
Рисунок 3 - Общий вид КИМ модификации S: а) с шестью осями вращения; б) с семью осями вращения
Место расположения маркировочной наклейки
Рисунок 4 - Общий вид лазерных сканеров IDP MLS установленных на рукоятку КИМ с контактным щупом
|
ЮР |
MODEL: |
IDP MA 632 P |
|
Manufacturer | ||
|
CONTROLNICE SCI-TECH | ||
|
(TIANJIN) СО., LTD. |
S/N: |
031323 |
|
ERE Made in China |
YEAR: |
2025 |
Место расположения заводского номера
|
IDP Manufacturer: |
MODEL: |
IDP MLS-B-100 |
|
CONTROLNICE TECHNOlOG* | ||
|
(TIANJIN) CO., LTD. |
S/N: |
S-00126 |
|
E R E Made in China |
YEAR: |
2024 |
а)
б)
Рисунок 5 - Общий вид маркировочной наклейки: а) КИМ; б) лазерных сканеров IDP MLS

Рисунок 6 - Обозначение габаритных размеров КИМ
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО), PolyWorks, Control X, PowerInspect, Axel, Aberlink 3D, ArcoCAD, RationalDMIS, Metrolog X4, CMM-Manager, Verisurf, CNA7.0, устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
|
Значение |
PolyWorks |
не ниже 2018 IR 0.1 |
- |
|
Control X |
не ниже 2020 |
- | |
|
PowerInspect |
не ниже 2016 |
- | |
|
Axel |
не ниже 01 |
- | |
|
Aberlink 3D |
не ниже 3 |
- | |
|
ArcoCAD |
не ниже 3.7 |
- | |
|
RationalDMIS |
не ниже 2023 |
- | |
|
Metrolog X4 |
не ниже V10 |
- | |
|
CMM-Manager |
не ниже 1 |
- | |
|
Verisurf |
не ниже 2018 |
- | |
|
CNA7.0 |
не ниже 7.10 |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики КИМ модификации X
|
Модель |
Диапазон измерений, мм |
Количество осей, шт. |
Пределы допускаемой абсолютной объемной погрешности измерений*, мкм, где L - измеряемая длина в мм |
Повторяемость результата измерений координат точки*, мкм | ||
|
Ось Х |
Ось Y |
Ось Z | ||||
|
IDP MA 525 X |
от 0 до 250 |
от 0 до 250 |
от 0 до 250 |
5 |
±(4+L/60) < ±8 |
5 |
|
IDP MA 540 X |
от 0 до 400 |
от 0 до 250 |
от 0 до 250 |
5 |
±(5+L/60) < ±11 |
7 |
Примечание: *- при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха не более 70 %.
Таблица 3 - Метрологические характеристики КИМ модификации X
|
Модель |
Диапазон измерений, мм |
Количество осей, шт. |
Пределы допускаемой абсолютной объемной погрешности измерений*, мкм |
Повторяемость результата измерений координат точки*, мкм |
|
IDP MA 613 X |
от 0 до 1300 |
6 |
±15 |
8 |
|
IDP MA 618 X |
от 0 до 1800 |
6 |
±18 |
8 |
|
Примечание: *- при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха не более 70 %. | ||||
|
Модель |
Диапазон измерений, мм |
Количество осей, шт. |
Пределы допускаемой абсолютной объемной погрешности измерений*, мм |
Повторяемость результата измерений координат точки*, мм |
|
IDP MA 618 P |
от 0 до 1800 |
6 |
±0,020 |
0,012 |
|
IDP MA 625 P |
от 0 до 2500 |
6 |
±0,026 |
0,016 |
|
IDP MA 632 P |
от 0 до 3200 |
6 |
±0,036 |
0,020 |
|
IDP MA 640 P |
от 0 до 4000 |
6 |
±0,046 |
0,024 |
|
IDP MA 650 P |
от 0 до 5000 |
6 |
±0,065 |
0,038 |
|
IDP MA 670 P |
от 0 до 7000 |
6 |
±0,102 |
0,056 |
|
IDP MA 690 P |
от 0 до 9000 |
6 |
±0,150 |
0,075 |
|
IDP MA 718 P |
от 0 до 1800 |
7 |
±0,027 |
0,017 |
|
IDP MA 725 P |
от 0 до 2500 |
7 |
±0,034 |
0,021 |
|
IDP MA 732 P |
от 0 до 3200 |
7 |
±0,045 |
0,026 |
|
IDP MA 740 P |
от 0 до 4000 |
7 |
±0,056 |
0,030 |
|
IDP MA 750 P |
от 0 до 5000 |
7 |
±0,075 |
0,050 |
|
IDP MA 770 P |
от 0 до 7000 |
7 |
±0,117 |
0,070 |
|
IDP MA 790 P |
от 0 до 9000 |
7 |
±0,170 |
0,090 |
|
Примечание: *- при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха не более 70 %. | ||||
Таблица 5 - Метрологические характеристики КИМ модификации PX
|
Модель |
Диапазон измерений, мм |
Количест во осей, шт. |
Пределы допускаемой абсолютной объемной погрешности измерений*, мм |
Повторяемость результата измерений координат точки*, мм |
|
IDP MA 618 PX |
от 0 до 1800 |
6 |
±0,018 |
0,011 |
|
IDP MA 625 PX |
от 0 до 2500 |
6 |
±0,024 |
0,015 |
|
IDP MA 632 PX |
от 0 до 3200 |
6 |
±0,034 |
0,019 |
|
IDP MA 640 PX |
от 0 до 4000 |
6 |
±0,044 |
0,023 |
|
IDP MA 650 PX |
от 0 до 5000 |
6 |
±0,063 |
0,036 |
|
IDP MA 670 PX |
от 0 до 7000 |
6 |
±0,099 |
0,054 |
|
IDP MA 690 PX |
от 0 до 9000 |
6 |
±0,145 |
0,073 |
|
IDP MA 718 PX |
от 0 до 1800 |
7 |
±0,025 |
0,016 |
|
IDP MA 725 PX |
от 0 до 2500 |
7 |
±0,032 |
0,020 |
|
IDP MA 732 PX |
от 0 до 3200 |
7 |
±0,043 |
0,025 |
|
IDP MA 740 PX |
от 0 до 4000 |
7 |
±0,054 |
0,029 |
|
IDP MA 750 PX |
от 0 до 5000 |
7 |
±0,073 |
0,049 |
|
IDP MA 770 PX |
от 0 до 7000 |
7 |
±0,114 |
0,068 |
|
IDP MA 790 PX |
от 0 до 9000 |
7 |
±0,165 |
0,088 |
|
Примечание: *- при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха не более 70 %. | ||||
|
Модель |
Диапазон измерений, мм |
Количество осей, шт. |
Пределы допускаемой абсолютной объемной погрешности измерений*, мм |
Повторяемость результата измерений координат точки*, мм |
|
IDP MA 620 S |
от 0 до 2000 |
6 |
±0,021 |
0,015 |
|
IDP MA 625 S |
от 0 до 2500 |
6 |
±0,023 |
0,017 |
|
IDP MA 630 S |
от 0 до 3000 |
6 |
±0,033 |
0,024 |
|
IDP MA 635 S |
от 0 до 3500 |
6 |
±0,044 |
0,030 |
|
IDP MA 640 S |
от 0 до 4000 |
6 |
±0,055 |
0,036 |
|
IDP MA 720 S |
от 0 до 2000 |
7 |
±0,025 |
0,020 |
|
IDP MA 725 S |
от 0 до 2500 |
7 |
±0,027 |
0,023 |
|
IDP MA 730 S |
от 0 до 3000 |
7 |
±0,044 |
0,028 |
|
IDP MA 735 S |
от 0 до 3500 |
7 |
±0,055 |
0,038 |
|
IDP MA 740 S |
от 0 до 4000 |
7 |
±0,068 |
0,042 |
|
Примечание: *- при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха не более 70 %. | ||||
Таблица 7 - Метрологические характеристики КИМ модификации B
|
Модель |
Диапазон измерений, мм |
Количество осей, шт. |
Пределы допускаемой абсолютной объемной погрешности измерений*, мм |
Повторяемость результата измерений координат точки*, мм |
|
IDP MA 618 B |
от 0 до 1800 |
6 |
±0,025 |
0,018 |
|
IDP MA 625 B |
от 0 до 2500 |
6 |
±0,036 |
0,022 |
|
IDP MA 632 B |
от 0 до 3200 |
6 |
±0,045 |
0,032 |
|
Примечание: *- при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха не более 70 %. | ||||
Таблица 8 - Метрологические характеристики КИМ модификации S при использовании лазерного сканера IDP MLS
|
Модель |
Предел допускаемой абсолютной погрешности измерений отклонений формы при измерениях лазерным сканером*, мм: | ||
|
IDP MLS-R-25 |
IDP MLS-R-50 |
IDP MLS-R-100 | |
|
IDP MLS-B-25 |
IDP MLS-B-50 |
IDP MLS-B-100 | |
|
IDP MA 720 S |
0,034 |
0,061 |
0,098 |
|
IDP MA 725 S |
0,040 |
0,065 |
0,100 |
|
IDP MA 730 S |
0,052 |
0,070 |
0,105 |
|
IDP MA 735 S |
0,060 |
0,073 |
0,110 |
|
IDP MA 740 S |
0,072 |
0,077 |
0,115 |
|
Примечание: *- при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха не более 70 %. | |||
Таблица 9 - Метрологические характеристики КИМ модификации PX при использовании лазерного сканера IDP MLS
|
Модель |
Предел допускаемой абсолютной погрешности измерений отклонений формы при измерениях лазерным сканером*, мм: | ||
|
IDP MLS-R-25 |
IDP MLS-R-50 |
IDP MLS-R-100 | |
|
IDP MLS-B-25 |
IDP MLS-B-50 |
IDP MLS-B-100 | |
|
IDP MA 718 PX |
0,035 |
0,063 |
0,100 |
|
IDP MA 725 PX |
0,041 |
0,066 |
0,102 |
|
IDP MA 732 PX |
0,049 |
0,071 |
0,106 |
|
IDP MA 740 PX |
0,059 |
0,078 |
0,111 |
|
IDP MA 750 PX |
0,076 |
0,092 |
0,120 |
|
IDP MA 770 PX |
0,117 |
0,123 |
0,147 |
|
IDP MA 790 PX |
0,168 |
0,175 |
0,190 |
|
Примечание: *- при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха не более 70 %. | |||
Таблица 10 - Метрологические характеристики КИМ модификации P при использовании лазерного сканера IDP MLS
|
Модель |
Предел допускаемой абсолютной погрешности измерений отклонений формы при измерениях лазерным сканером*, мм | ||
|
IDP MLS-R-25 |
IDP MLS-R-50 |
IDP MLS-R-100 | |
|
IDP MLS-B-25 |
IDP MLS-B-50 |
IDP MLS-B-100 | |
|
IDP MA 718 P |
0,036 |
0,064 |
0,102 |
|
IDP MA 725 P |
0,042 |
0,067 |
0,104 |
|
IDP MA 732 P |
0,051 |
0,073 |
0,108 |
|
IDP MA 740 P |
0,061 |
0,080 |
0,113 |
|
IDP MA 750 P |
0,078 |
0,094 |
0,122 |
|
IDP MA 770 P |
0,119 |
0,125 |
0,150 |
|
IDP MA 790 P |
0,171 |
0,177 |
0,195 |
|
Примечание: *- при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха не более 70 %. | |||
Таблица 11 - Технические характеристики КИМ модификации X пятиосевых
|
Модель |
Масса, кг, не более |
Габаритные размеры, мм, не более | |
|
Длина L1 |
Длина L2 | ||
|
IDP MA 525 X |
12 |
468 |
292 |
|
IDP MA 540 X |
14 |
468 |
442 |
Таблица 12 - Технические характеристики КИМ модификации X шестиосевых
|
Модель |
Масса, кг, не более |
Габаритные размеры, мм, не более | |
|
Длина L1 |
Длина L2 | ||
|
IDP MA 613 X |
9,5 |
330 |
325 |
|
IDP MA 618 X |
10,5 |
455 |
450 |
|
Наименование |
Масса, кг, не более |
Габаритные размеры, мм, не более | |
|
Длина L1 |
Длина L2 | ||
|
IDP MA 618 P |
8,4 |
455 |
470 |
|
IDP MA 618 PX | |||
|
IDP MA 625 P |
8,9 |
630 |
650 |
|
IDP MA 625 PX | |||
|
IDP MA 632 P |
9,3 |
810 |
820 |
|
IDP MA 632 PX | |||
|
IDP MA 640 P |
10,0 |
1010 |
1015 |
|
IDP MA 640 PX | |||
|
IDP MA 650 P |
12,5 |
1250 |
1270 |
|
IDP MA 650 PX | |||
|
IDP MA 670 P |
14,0 |
1750 |
1770 |
|
IDP MA 670 PX | |||
|
IDP MA 690 P |
16,5 |
2250 |
2270 |
|
IDP MA 690 PX | |||
|
IDP MA 718 P |
8,9 |
455 |
470 |
|
IDP MA 718 PX | |||
|
IDP MA 725 P |
9,4 |
630 |
650 |
|
IDP MA 725 PX | |||
|
IDP MA 732 P |
9,8 |
810 |
820 |
|
IDP MA 732 PX | |||
|
IDP MA 740 P |
10,5 |
1010 |
1015 |
|
IDP MA 740 PX | |||
|
IDP MA 750 P |
13,0 |
1250 |
1270 |
|
IDP MA 750 PX | |||
|
IDP MA 770 P |
14,5 |
1750 |
1770 |
|
IDP MA 770 PX | |||
|
IDP MA 790 P |
17,0 |
2250 |
2270 |
|
IDP MA 790 PX | |||
Таблица 14 - Технические характеристики КИМ модификации S
|
Модель |
Масса, кг, не более |
Габаритные размеры, мм, не более | |
|
Длина L1 |
Длина L2 | ||
|
IDP MA 620 S |
7,9 |
575 |
425 |
|
IDP MA 625 S |
8,5 |
700 |
550 |
|
IDP MA 630 S |
9,0 |
825 |
675 |
|
IDP MA 635 S |
9,5 |
950 |
800 |
|
IDP MA 640 S |
10,0 |
1100 |
1000 |
|
IDP MA 720 S |
9,0 |
575 |
425 |
|
IDP MA 725 S |
9,3 |
700 |
550 |
|
IDP MA 730 S |
9,6 |
825 |
675 |
|
IDP MA 735 S |
9,9 |
950 |
800 |
|
IDP MA 740 S |
10,4 |
1100 |
1000 |
|
Модель |
Масса, кг, не более |
Габаритные размеры, мм, не более | |
|
Длина L1 |
Длина L2 | ||
|
IDP MA 618 B |
7,9 |
455 |
470 |
|
IDP MA 625 B |
8,4 |
630 |
650 |
|
IDP MA 632 B |
8,8 |
810 |
820 |
Таблица 16 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ±10 % |
|
- частота переменного тока, Гц |
50/60 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +45 |
|
- относительная влажность, %, без конденсата, не более |
95 |
Таблица 17 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 18 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная портативная |
IDP MA |
1 шт. |
|
Набор контактного датчика |
- |
1 компл. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Накидка от пыли |
- |
1 шт. |
|
Сфера для калибровки КИМ |
- |
1 шт. |
|
Программное обеспечение на электронном носителе |
- |
1 шт. |
|
Лазерный сканер* |
IDP MLS |
1 шт. |
|
Магнитное основание* |
- |
1 шт. |
|
Тренога* |
- |
1 шт. |
|
Персональный компьютер* |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание: * - поставляется по дополнительному заказу | ||
приведены в разделе 3 «Применение КИМ» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 06 апреля 2021 г. № 472 Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба
«Машины координатно-измерительные портативные IDP MA. Стандарт предприятия» CONTROLNICE SCI-TECH (TIANJIN) CO., LTD
Правообладатель
CONTROLNICE SCI-TECH (TIANJIN) CO., LTD, Китай
Адрес: Building 53, Liandong u Valley Innovation Park, Shuanggang Industrial Park, Jinnan District, Tianjin, China
Телефон: + 86 138 5740 3445
E-mail: info@controlnice.com
Web: http://www.controlnice.com
Изготовитель
CONTROLNICE SCI-TECH (TIANJIN) CO., LTD, Китай
Адрес: Building 53, Liandong u Valley Innovation Park, Shuanggang Industrial Park, Jinnan District, Tianjin, China
Телефон: + 86 138 5740 3445
E-mail: info@controlnice.com
Web: http://www.controlnice.com
Испытательный центр
Общество с ограниченной ответственностью «МОСЭНЕРГОТЕСТ»
(ООО «МОСЭНЕРГОТЕСТ»)
Юридический адрес: 127282, г. Москва, Вн.тер.г. Муниципальный округ Северное Медведково, пр-д Чермянский, д. 7
Телефон: +7 (495) 011-56-60
E-mail: info@mosenergotest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314943
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « И » июня 2026 г. № 1148Лист № 1 Регистрационный № 94654-25 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии РиМ Х89.4Назначение средства измерений
Счетчики электрической энергии РиМ Х89.4 (далее - счетчики) предназначены для измерений: активной и реактивной электрической энергии прямого и обратного направления; мощности (активной, реактивной, полной); среднеквадратического значения тока и напряжения; частоты сети, коэффициента активной мощности cos ф, коэффициента реактивной мощности tg ф, удельной энергии потерь.
Счетчики определяют показатели качества электрической энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017, класс S:
-
- отрицательное 5U(-) и положительное 5U(+) отклонения напряжения;
-
- отклонение частоты Af;
-
- длительность провала напряжения Atn;
-
- длительность перенапряжения AtnEp;
-
- глубину провала напряжения 6Un;
-
- величина перенапряжения AUnEP.
Описание средства измерений
Принцип действия счетчиков основан на цифровой обработке аналоговых входных сигналов токов и напряжения при помощи специализированной микросхемы со встроенными АЦП. Остальные параметры, измеряемые счетчиком, вычисляются в микросхеме счетчика по измеренным значениям тока, напряжения и частоты сети.
Счетчики выпускаются в следующих исполнениях:
-
- счетчики электрической энергии однофазные РиМ 189.40 - счетчики
непосредственного включения, для подключения к однофазным двухпроводным электрическим цепям переменного тока промышленной частоты;
-
- счетчики электрической энергии однофазные РиМ 189.46, РиМ 189.48 - счетчики непосредственного включения, предназначенные для подключения к однофазным двухпроводным электрическим цепям переменного тока промышленной частоты;
-
- счетчики электрической энергии трехфазные РиМ 489.46, РиМ 489.48 - счетчики непосредственного включения, предназначенные для подключения к трехфазным четырехпроводным электрическим цепям переменного тока промышленной частоты.
Конструкция счетчиков выполнена в едином корпусе с несколькими отсеками, в которых размещены электронный блок счетчика, измерительные преобразователи тока, устройство коммутации нагрузки (далее - УКН). Предусмотрен отсек для размещения сменного модуля связи (далее - МС), предназначенного для реализации обмена с внешними устройствами автоматизированных системах контроля и учета энергопотребления (далее - АС) по интерфейсам PLC, RF, GSM, Ethernet и др. В этом же отсеке расположен батарейный отсек элемента питания.
Счетчики, в зависимости от варианта исполнения оснащены: приемником сигналов глобальных навигационных спутниковых систем (далее - ГНСС); гальванически развязанными резидентными интерфейсами (RF433, RF868, RF2400, RS-485, оптопортом и МС).
Общий вид счетчиков с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2. Заводской номер в цифровом формате наносится на лицевую сторону счетчика лазерной гравировкой или иным способом устойчивым к атмосферным воздействиям. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки. Конструкция счетчиков предусматривает установку контрольных пломб сетевой (энергоснабжающей, обслуживающей) организации в целях ограничения доступа в отсек с зажимной колодкой и отсек сменного модуля связи. Обозначение мест ограничения доступа представлено на рисунке 3.
4G
Место нанесения заводского номера
04657471
Место нанесения знака утверждения типа
igfr Рим 489.46 !Н[ « 4|----¥—
tfjlrns зхгзомоо v s<ioo) a sohi г* мм
СПОДЭС А«4000 ! X*

1Г 1Н 2Г 2Н ЗГ ЗН Nr NH

а) РиМ 189.46, РиМ 189.48, РиМ 489.46, РиМ 489.48
Место нанесения заводского номера
Место нанесения знака
утверждения типа
б) РиМ 189.40
Рисунок 1 - Общий вид счетчика с указанием мест нанесения знака утверждения типа и заводского номера
а) РиМ 189.46, РиМ 189.48
TH
TMA
TMP
04657471
РиМ 489.46 ЕЯ[^ЖП^Хо25 tf/llIJS 3x230/400 V 5(100) A 50 Hz 2 W f kW-h
СПОДЭС A=4000 impZ(kW-h) (imp/(kvir h)| t kw* S&flE
б) РиМ 489.46, РиМ 489.48
в) РиМ 189.40
Рисунок 2 - Общий вид счетчика

знака поверки
б) РиМ 189.40
Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки на счетчиках
Встроенное ПО счетчиков храниться в постоянном запоминающем устройстве микроконтроллера счетчика. Считывание исполняемого кода из счетчика и модификация метрологически значимой части ПО с использованием интерфейсов счетчика невозможно.
Встроенное ПО счётчиков РиМ Х89.4 разделено на метрологически значимую и метрологически незначимую части.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Исполнения счетчиков |
РиМ 189.40 |
РиМ 189.46, РиМ 189.48 |
РиМ 489.46, РиМ 489.48 |
|
Идентификационное наименование программного обеспечения |
РМ18940 ВНКЛ.411152.161 ПО |
РМ18946 ВНКЛ.411152.160 ПО |
РМ48946 ВНКЛ.411152.162 ПО |
|
Номер версии (идентификационный номер) программного обеспечения |
v1.xx и выше | ||
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
AE 07 13 05 37 37 0F A6 B0 25 88 52 E8 5D BD 58 |
56 8C B7 95 BC A5 9B 3D 05 E0 18 60 63 DF 0F 2B |
2C 77 4D 6E 4E 97 91 4A EA 70 CB D0 26 66 E8 BC |
|
Диапазон адресов расположения программного обеспечения в постоянном запоминающем устройстве контроллера счётчика |
с 0x10003FFF по 0x10007FFE |
с 0x0807C000 по 0x0807FFFF | |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 | ||
Метрологические и технические характеристики приведены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для исполнения счетчиков | ||
|
РиМ 189.40 |
РиМ 189.46 РиМ 189.48 |
РиМ 489.46 РиМ 489.48 | |
|
1 |
2 |
3 |
4 |
|
Класс точности при измерении активной энергии |
1 | ||
|
Класс точности при измерении реактивной энергии |
1 | ||
|
Базовый ток, А |
5 | ||
|
Максимальный ток, А |
80 |
100 | |
|
1 |
2 |
3 |
4 |
|
Номинальное напряжение, В |
230 |
3x230/400 | |
|
Номинальная частота, Гц |
50 | ||
|
Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии, % 0,051б < I < 0,101б, cos ф =1,00 |
±1,5 | ||
|
0,101б < I < 1макс, COS ф = 1,00 |
±1,0 | ||
|
0,101б < I < 0,201б, cos ф =0,50 инд. |
±1,5 | ||
|
0,101б < I < 0,201б, cos ф = 0,80 емк. |
±1,5 | ||
|
0,201б < I < 1макс, cos ф =0,50 инд. |
±1,0 | ||
|
0,201б < I < 1макс, cos ф = 0,80 емк. |
±1,0 | ||
|
Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии, % 0,051б < I < 0,101б, sin ф = 1,00 |
±1,5 | ||
|
0,101б < I < 1макс, sin ф = 1,00 |
±1,0 | ||
|
0,101б < I <0,20I6, sin ф=0,50 (инд., емк.) |
±1,5 | ||
|
0,20!б < I < Гмакс, sin ф = 0,50 (инд., емк.) |
±1,0 | ||
|
0,20!б < I < Гмакс, sin ф = 0,25 (инд., емк.) |
±1,5 | ||
|
Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности |
соответствует классу точности при | ||
|
измерении активной энергии | |||
|
Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности |
соответствует классу точности при | ||
|
измерении реактивной энергии | |||
|
Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, | |||
|
максимальной средней активной мощности на |
соответствует классу точности при | ||
|
программируемом интервале Ринт макс, максимальной |
измерении активной энергии | ||
|
средней активной мощности на расчетный день и час Ррдч | |||
|
Пределы допускаемой относительной погрешности при измерении полной мощности, % 0,05 I6 <I < I макс |
±1,5 | ||
|
Пределы основной абсолютной погрешности при измерении коэффициента активной мощности cos ф в диапазоне от 0,5 до 1: 0,05 I6 <I < !макс |
±0,05 | ||
|
Пределы основной абсолютной погрешности при измерении коэффициента реактивной мощности tg ф в диапазоне от 0 до 1,75 0,05 I6 <I < !макс |
±0,05 | ||
|
Пределы допускаемой относительной погрешности при измерении среднеквадратических значений тока ЗЬф, % 0,05 I6 <I < !макс |
±0,5 | ||
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 6In, % 0,051б < I < 1макс |
±0,5 | ||
|
Пределы допускаемой относительной погрешности при измерении среднеквадратических значений фазных напряжений, % 0,6 Uh < Uh < 1,2 Uh |
±0,5 | ||
|
Пределы допускаемой относительной погрешности при измерении среднеквадратических значений линейных (межфазных) напряжений, % 0,6 ил < ил < 1,2 ил |
±0,5 | ||
|
Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,7 Uh < Uh < 1,2 Uh, cos ф = 1,00 0,7 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд. |
и- н О О <1 | ||
|
Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,7 UH < UH < 1,2 UH, sin ф =1,00 0,7 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд. |
и- н О О <1 | ||
|
Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,7 UH < UH < 1,2 UH, cos ф = 1,00 0,7 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд. |
соответствует классу точности при измерении активной энергии | ||
|
Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,7 UH < UH < 1,2 UH, sin ф =1,00 0,7 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд. |
соответствует классу точности при измерении реактивной энергии | ||
|
Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,6 Uh < Uh < 1,2 Uh, cos ф = 1,00 0,6 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд. |
±0,7 ±1,0 | ||
|
Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,6 UH < UH < 1,2 UH, sin ф = 1,00 0,6 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд. |
±0,7 ±1,0 | ||
|
Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,6 UH < UH < 1,2 UH, cos ф = 1,00 0,6 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд. |
соответствует классу точности при измерении активной энергии | ||
|
1 |
2 |
3 |
4 |
|
Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,6 Uh < Uh < 1,2 Uh, sin ф = 1,00 0,6 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд. |
соответствует классу точности при измерении реактивной энергии | ||
|
Погрешность измерения длительности провала напряжения Atn в диапазоне значений от 0,04 до 60 с, период сетевого напряжения |
±1 | ||
|
Погрешность измерения длительности перенапряжения AtnEP в диапазоне значений от 0,04 до 60 с, период сетевого напряжения |
±1 | ||
|
Погрешность измерения глубины провала напряжения 6Un в диапазоне значений от минус 10 до минус 70 %, % |
±1 | ||
|
Погрешность измерения величины перенапряжения AUnEP в диапазоне значений от Uhom до 1,75 Uhom, % |
±1 | ||
|
Допускаемая относительная погрешность при измерении напряжений прямой U1, обратной U2 и нулевой U0 последовательностей в установленном диапазоне напряжений, % 0,6 Uh < Uh < 1,2 Uh |
±0,5 | ||
|
Допускаемая абсолютная погрешность при измерении коэфиициентов несимметрии напряжения по обратной K2(U) и по нулевой K0(U) последовательностям в диапазоне значений коэффициентов несимметрии от 0 до 10 %, % |
±0,3 | ||
|
Пределы допускаемой абсолютной погрешности при измерении отрицательного 5U(-) и положительного 5U(+) отклонения напряжения, % в диапазоне значений от минус 30 до плюс 20 % |
±0,5 | ||
|
Пределы допускаемой абсолютной погрешности при измерении отклонения частоты сети Af, Гц, в диапазоне отклонения от минус 7,5 до плюс 7,5 Гц |
±0,03 |
±0,03 |
±0,01 |
|
Пределы допускаемой абсолютной погрешности при измерении частоты сети Af, Гц, в диапазоне значений от 42,5 до 57,5 Гц |
±0,03 |
±0,03 |
±0,01 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика, °С, в диапазоне температур от минус 45 °С до плюс 70 °С |
± 5 | ||
|
Средний температурный коэффициент при измерении активной энергии, %/К cos ф = 1,00 |
±0,05 | ||
|
cos ф = 0,50 инд. cos ф =0,80 емк. |
±0,07 ±0,07 | ||
|
Средний температурный коэффициент при измерении реактивной энергии, %/К sin ф = 1,00 sin ф = 0,50 (инд., емк.) |
±0,05 ±0,07 | ||
|
1 |
2 |
3 |
4 |
|
Средний температурный коэффициент при измерении активной мощности, %/К cos ф = 1,00 cos ф = 0,50 инд. cos ф =0,80 емк. |
соответствует классу точности при измерении активной энергии | ||
|
Средний температурный коэффициент при измерении реактивной мощности, %/К sin ф = 1,00 sin ф = 0,50 (инд., емк.) |
соответствует классу точности при измерении реактивной энергии | ||
|
Предел допускаемой относительной погрешности при измерении удельной энергии потерь в цепях тока, % 0,05 1б < I < I макс |
±1,0 | ||
|
Предел допускаемой относительной погрешности при измерении удельной энергии потерь холостого хода в силовых трансформаторах, % 0,6 Uh < Uh < 1,2 Uh |
±1,0 | ||
|
Суточный ход (точность хода ЧРВ) при нормальных условиях в отсутствии внешней синхронизации и ГНСС!), с/сут, не более |
±0,5 | ||
|
Температурный коэффициент суточного хода (точность хода ЧРВ) в отсутствии внешней синхронизации и ГНСС1), с/°С/сут, не более |
±0,05 | ||
|
1)1 Отсутствие ГНСС для счетчиков РиМ 189.48, РиМ 489.48 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения для исполнения счетчиков | ||
|
РиМ 189.40 |
РиМ 189.46 РиМ 189.48 |
РиМ 489.46 РиМ 489.48 | |
|
1 |
2 |
3 |
4 |
|
Установленный диапазон напряжений, В |
от 161 до 276 | ||
|
Расширенный диапазон напряжений, В |
от 138 до 276 | ||
|
Предельный диапазон напряжений, В |
от 0 до 400 | ||
|
Полная потребляемая мощность по каждой цепи тока, ВА, не более |
0,1 | ||
|
Полная потребляемая мощность по каждой цепи напряжения, В^А, не более |
10 | ||
|
Активная потребляемая мощность по каждой цепи напряжения (без учета МС), Вт, не более |
2 | ||
|
Срок энергетической автономности хода ЧРВ - без резервного элемента питания ЧРВ, ч, не менее |
60 | ||
|
- с резервным элементом питания ЧРВ, лет, не менее |
16 | ||
|
Количество тарифов |
8 | ||
|
Наличие УКН |
есть | ||
|
Наличие ГНСС |
есть!) | ||
|
Время сохранения данных, лет, не менее |
40 | ||
|
Габаритные размеры, мм, не более: высотахширинахдлина |
130х90х70 |
225x100x190 |
225x100x190 |
|
Масса, кг, не более |
0,75 |
2 |
2 |
|
1 |
2 |
3 |
4 |
|
Стартовый ток при измерении: | |||
|
- активной энергии, мА |
20 | ||
|
- реактивной энергии, мА |
20 | ||
|
Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)] |
4000 | ||
|
Время начального запуска, с, не более |
5 | ||
|
Нормальные условия применения | |||
|
-температура окружающей среды, °С |
23 ± 2 | ||
|
-относительная влажность, % |
от 30 до 80 | ||
|
-атмосферное давление, кПа |
от 70 до 106,7 | ||
|
Условия эксплуатации | |||
|
Установленный рабочий диапазон: | |||
|
-температура окружающей среды, °С |
от -45 до +60 | ||
|
-относительная влажность, %, при +35 (25) °С |
95 (100) | ||
|
-атмосферное давление, кПа |
от 70 до 106,7 | ||
|
Предельный рабочий диапазон температур, °С |
от -45 до +70 | ||
|
Степень защиты корпуса по ГОСТ 14254 |
IP51 |
IP54 |
IP54 |
|
Средняя наработка на отказ, ч, не менее |
360 000 |
300 000 |
280 000 |
|
Средний срок службы, лет, не менее |
32 | ||
|
Условия эксплуатации счетчиков по ГОСТ 15150-69 |
У2 |
У1 |
У1 |
|
1) Только для счетчиков РиМ 189.48, РиМ 489.48 | |||
Таблица 4 - Перечень измеряемых величин и цена единиц разрядов измеряемых величин
|
Измеряемая величина |
Основная единица |
Цена единицы старшего/младшего разряда | |
|
РиМ 189.40, РиМ 189.46, РиМ 189.48 |
РиМ 489.46, РиМ 489.48 | ||
|
1 |
2 |
3 |
4 |
|
Активная энергия |
кВт^ч |
105 / 10-2 |
105 / 10-2 |
|
Реактивная энергия |
квар^ч |
105 / 10-2 |
105 / 10-2 |
|
Активная мощность |
кВт |
102 / 10-4 |
102 / 10-4 |
|
Реактивная мощность |
квар |
102 / 10-4 |
102 / 10-4 |
|
Полная мощность |
кВ^А |
102 / 10-4 |
102 / 10-4 |
|
Ток, среднеквадратическое (действующее) значение |
А |
102 / 10-3 |
102 / 10-3 |
|
Абсолютный небаланс токов в фазных и нулевом проводах |
А |
102 / 10-3 |
102 / 10-3 |
|
Относительный небаланс токов в фазных и нулевом проводах |
% |
102 / 10-2 |
102 / 10-2 |
|
Напряжение, среднеквадратическое (действующее) значение |
В |
102 / 10-2 |
102 / 10-2 |
|
Частота сети |
Гц |
101 / 10-3 |
101 / 10-3 |
|
Удельная энергия потерь в цепях тока |
кА2-ч |
105 / 10-2 |
105 / 10-2 |
|
Удельная энергия потерь холостого хода в силовых трансформаторах |
кВ2^ч |
107 / 10-2 |
107 / 10-2 |
|
Коэффициент реактивной мощности цепи tg ф |
безразм. |
103 / 10-3 |
103 / 10-3 |
|
Коэффициент мощности cos ф |
безразм. |
100 / 10-3 |
100 / 10-3 |
|
Длительность провалов/перенапряжений |
с |
101 / 10-2 |
101 / 10-2 |
|
Глубина провала/величина перенапряжения |
% |
102 / 10-2 |
102 / 10-2 |
Продолжнение таблицы 4
|
1 |
2 |
3 |
4 |
|
Величина перенапряжения |
В |
102 / 10-2 |
102 / 10-2 |
|
Температура внутри корпуса счетчика |
°С |
101 / 10-2 |
101 / 10-2 |
|
Напряжения прямой, обратной и нулевой последовательностей |
В |
- |
102 / 10-2 |
|
Коэффициенты несимметрии напряжения по обратной и нулевой последовательностям |
% |
- |
102 / 10-2 |
наносится на корпус счетчика следующим способом - печатью краской с ультрафиолетовым отверждением, лазерной гравировкой или иным способом устойчивым к атмосферным воздействиям. В эксплуатационной документации на титульных листах изображение знака утверждения типа наносится печатным способом.
Комплектность средства измеренийКомплектность приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии РиМ Х89.4 (в зависимости от исполнения) в упаковке (транспортной таре) |
Счетчики электрической энергии однофазные РиМ 189.40, РиМ 189.46, РиМ 189.48; Счетчики электрической энергии трехфазные РиМ 489.46, РиМ 489.48. |
1 шт. |
|
Паспорт (в зависимости от исполнения) |
ВНКЛ.411152.160 ПС, ВНКЛ.411152.161 ПС ВНКЛ.411152.162 ПС |
1 экз. |
|
Дисплей дистанционный |( |
- |
- |
|
Комплект монтажных частей |( |
- |
- |
|
Сменный модуль связи |( |
- |
- |
|
Сервисное ПО 2) |
- |
- |
|
Руководство по эксплуатации 2) |
ВНКЛ.411152.160 РЭ |
- |
| ||
приведены в документе ВНКЛ.411152.160 РЭ в разделе 2 «Описание и работа счетчиков».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ IEC 61000-4-30-2017 Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Росстандарта №1932 от 10.09.2025
ТУ 26.51.63-122-11821941-2024 Счетчики электрической энергии РиМ X894. Технические условия
Правообладатель
Акционерное общество «Радио и Микроэлектроника»
(АО «РиМ»)
ИНН 5408110390
Юридический адрес: 630082, Россия, г. Новосибирск, ул. Дачная, д. 60/1, офис 307 Изготовитель
Акционерное общество «Радио и Микроэлектроника»
(АО «РиМ»)
ИНН 5408110390
Юридический адрес: 630082, Россия, г. Новосибирск, ул. Дачная, д. 60/1, офис 307
Адрес места осуществления деятельности: 630082, Россия, г. Новосибирск, ул. Дачная, д.60/1
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60
E-mail: director@sniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » ИЮНЯ 2026 г. № _148Лист № 1 Регистрационный № 30333-10 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ»Назначение средства измерений
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ» (далее - расходомеры) предназначены для измерений объемного расхода и/или объема различных жидкостей в широких диапазонах изменения температуры, проводимости, вязкости при постоянном или переменном (реверсивном) направлении потока рабочей жидкости, в различных условиях эксплуатации.
Описание средства измеренийРасходомеры реализуют электромагнитный метод измерения, при котором в потоке жидкости, протекающей через наведенное системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Возникшая ЭДС преобразуется в значение среднего объемного расхода и/или объема.
Конструктивно расходомеры состоят из первичного измерительного преобразователя расхода электромагнитного (ППРЭ), устанавливаемого в трубопровод с рабочей жидкостью, и вторичного измерительного преобразователя (ВП).
ППРЭ представляет собой отрезок трубы (патрубок) из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью.
ВП управляет измерительным процессом, обрабатывает сигналы ППРЭ, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера параметров, результатов измерений и их вывод на устройства индикации.
Расходомеры выпускаются в следующих модификациях: ПРОФИ (общепромышленного назначения), ЭКСПЕРТ (для применения в специальных условиях технологических процессов).
Расходомеры выпускаются в различных исполнениях в зависимости:
-
- от конструктивных особенностей (раздельное/единое исполнение ППРЭ и ВП, форма корпуса ВП И ППРЭ и т.д.);
-
- от способа вывода информации и управления прибором (наличие/отсутствие индикатора, клавиатуры, токовых, частотных, импульсных, релейных выходов, интерфейсов стандартов RS232, RS485, HART, USB и т.д.);
-
- от способа монтажа на трубопровод (фланцевый, штуцерный, резьбовой и т.д.);
-
- от материалов проточной части, электродов, корпусов ППРЭ, ВП;
-
- от метрологических характеристик.
В расходомерах предусмотрена возможность изменения количества каналов вывода результатов измерений и другой информации. Сервисные функции расходомеров могут изменяться в соответствии с требованиями заказчика.
Расходомеры могут использоваться в составе различных комплексов, в том числе в составе теплосчетчиков, измерительных систем, АСУТП и т.д.
Расходомеры могут применяться в энергетике, коммунальном хозяйстве, нефтегазовой, химической, пищевой и других отраслях промышленно-хозяйственного комплекса.
Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ» представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ»
Пломбировка от несанкционированного доступа расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ» осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке, закрывающем контактную пару разрешения модификации калибровочных параметров. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ» представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ»
Заводской номер наносится в цифровом формате на маркировочную табличку, закрепленную на боковой (верхней) панели корпуса, или на сам корпус блока электроники расходомера методами шелкографии, металлографики или лазерной гравировки. Обозначение места нанесения заводского номера представлено на рисунке 3.
Рисунок 3 - Обозначение места нанесения заводского номера

Программное обеспечение (ПО) расходомеров является встроенным. Программное обеспечение осуществляет управление током формирования магнитного поля в электромагнитном преобразователе расхода и выполняет аналого-цифровое преобразование значения ЭДС с электродов. Значение ЭДС, пропорциональное скорости потока жидкости, преобразуется в значение среднего объемного расхода, вычисляется значение объема. Помимо измерения сигнала расхода и его математической обработки встроенное ПО обеспечивает архивирование и хранение результатов измерений в энергонезависимой памяти, формирование импульсных сигналов на дискретных выходах расходомера и аналогового сигнала на токовом выходе, отображение результатов измерений и настроечных параметров на устройстве индикации и доступ к данным по протоколу Modbus по последовательному интерфейсу. После включения питания ПО расходомера выполняет проверку целостности и корректности конфигурационных данных, в процессе работы непрерывно контролирует разрешенный уровень доступа и не допускает несанкционированного изменения конфигурационных параметров без снятия пломб. Кроме того, любая модификация конфигурационных параметров прибора с момента его сборки на заводе-изготовителе фиксируется в нестираемом энергонезависимом журнале, который хранится в течение всего срока службы расходомера и доступен для чтения по интерфейсу (кроме исполнения ПРОФИ).
Влияние на метрологически значимую часть ПО расходомеров через интерфейсы связи отсутствует. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВЗЛЕТ ЭМ |
|
Номер версии (идентификационный номер) ПО, не ниже |
41.77.ХХ.ХХп |
|
Цифровой идентификатор ПО |
- |
|
|( ХХ.ХХ - обозначение метрологически незначимой части ПО, где «Х» может принимать значение от 0 до 9 | |
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра | |
|
Диапазон измеряемого среднего объемного расхода (с учетом направления потока), м3/ч где Qнаиб.=0,034DN2, Q^nd соответствует скорости потока 12 м/с |
от 0,004Qнаиб. До Qнаиб | |
|
Таблица 3 - Метрологические ха |
рактеристики | |
|
Модификация расходомеров |
Пределы допускаемой относительной погрешности, % |
Отношение наибольшего расхода к наименьшему |
|
ПРОФИ |
±2 |
1:80, 1:150, 1:250 |
|
±1 |
1:80 | |
|
±0,5 |
1:10 | |
|
ЭКСПЕРТ |
±1 |
1:80 |
|
±0,5 |
1:10 | |
|
±0,3 |
1:10 | |
|
±0,15 |
1:10 | |
Таблица 4 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Номинальный диаметр ППРЭ, DN | |
|
- минимальный |
10 |
|
- максимальный |
300 |
|
Температура измеряемой жидкости, оС |
от -10 до +180 |
|
Минимальная удельная электропроводность рабочей жидкости, См/м |
540-4 |
|
Напряжение питания, В (определяется при заказе) - переменного тока |
220+22/-зз; 36+4/-5; 50±1Гц |
|
- постоянного тока |
12/24/36 |
|
Габаритные размеры вторичного измерительного преобразователя, мм, не более | |
|
- длина |
163,5 |
|
- высота |
125 |
|
- ширина |
75 |
|
Масса вторичного измерительного преобразователя, кг, не более |
1,3 |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от +5 до +50 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 66 до 106,7 |
|
Таблица 5 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
75000 |
наносится на расходомеры методом шелкографии, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Лист № 5 Всего листов 6 Комплектность средства измеренийТаблица 6 - Комплектность расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ»
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭМ» |
ШКСД.407112.000 |
1 шт. |
В соответствии с заказом |
|
Комплект монтажный |
1 компл. |
По заказу | |
|
Преобразователь напряжения |
1 шт. |
По заказу | |
|
Паспорт |
ШКСД.407112.000 ПС |
1 экз. | |
|
Руководство по эксплуатации |
ШКСД.407112.000 РЭ |
1 экз. |
размещается в сети интернет на сайте изготовителя |
|
Примечание - по заявке в комплект поставки могут включаться сигнальные кабели, дополнительные аксессуары, устройства и приспособления. | |||
приведены в разделе 2 «Использование по назначению» документа «Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭМ. Руководство по эксплуатации. ШКСД.407112.000 РЭ».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ШКСД.407112.000 ТУ Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ». Технические условия.
ИзготовительАкционерное общество «Взлет»
(АО «Взлет»)
ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ
Телефон (факс): +7 (800) 333 -88-87, +7 (800) 499-07-38
Web-сайт: www.vzljot.ru
Е-mail: mail@vzljot.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Е-mail: office@vniir.org
Web-сайт: www.vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19
Адреса мест осуществления деятельности: 190005, г. Санкт-Петербург,
Московский пр-кт, 19; 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.314555
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » июня 2026 г. № 1148Лист № 1 Регистрационный № 68730-17 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИНазначение средства измерений
Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ (далее - контроллеры) предназначены для измерений текущих значений электрических сигналов в виде напряжения и силы постоянного электрического тока, сигналов от термопреобразователей сопротивления, а также для приема и обработки импульсных сигналов.
Описание средства измерений
Принцип действия контроллеров основан на аналого-цифровом преобразовании сигналов напряжения и силы постоянного тока, количества импульсов и сигналов от термопреобразователей сопротивления с номинальной статистический характеристикой (далее - НСХ) Pt100 (а = 0,00385 С-1) по ГОСТ 6651-2009.
Контроллеры предназначены для работы в составе автоматизированных систем управления технологическими процессами (АСУ ТП) совместно с электронно-вычислительными машинами верхнего уровня.
Модули ввода/вывода контроллеров могут изготавливаться в обычном исполнении, а также в исполнении повышенной точности, которое обозначается буквой «А» в маркировке модуля, например, КАМ100-12-А.
Конструктивно контроллеры являются проектно-компонуемыми изделиями и имеют следующие модификации:
-
- контроллер КАМ100;
-
- контроллер КАМ200.
Контроллеры КАМ100 и КАМ200 представляют собой совокупность одного процессорного модуля и одного или нескольких модулей на шине.
Наименования модулей:
-
- процессорные модули КАМ100-10, КАМ100-12, КАМ200-10, КАМ200-11, КАМ200-12, КАМ100-14, КАМ200-14, КАМ200-14 исп. ШК;
-
- модули, КАМ100-50, КАМ100-60-А, КАМ100-60-Б, КАМ100-61-А, КАМ100-61-Б, КАМ100-62-А, КАМ100-62-Б, КАМ200-50, КАМ200-52, КАМ200-60-А, КАМ200-60-Б, КАМ200-61-А, КАМ200-61-Б, КАМ200-62-А, КАМ200-62-Б, КАМ200-62 исп. 3-А, КАМ200-62 исп. 3-Б, АКСИ-1, АКСИ-2, АКСИ-1МР, АКСИ-2МР.
Общий вид контроллеров с подключенными модулями на шине представлен на рисунке1.
Заводские номера контроллеров и модулей, состоящие из десяти арабских цифр, наносятся типографским способом на наклейку, размещаемую на лицевой панели и боковом шильдике.
Общий вид контроллеров и модулей с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунках 1 - 6. Места нанесения знака
утверждения типа и серийного номера могут отличаться от указанных и ограничиваются корпусом. Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено.

Рисунок 1 - Общий вид контроллеров с подключенными модулями на шине

Место нанесения знака утверждения типа

Место нанесения наклейки с серийным номером
Рисунок 2 - Общий вид процессорных модулей
с указанием мест нанесения знака утверждения типа и серийного номера на лицевой панели
Рисунок 3 - Общий вид контроллеров АКСИ
Место нанесения знака утверждения типа
Место нанесения наклейки с серийным номером
Рисунок 4 - Общий вид модулей с указанием мест нанесения знака утверждения типа и серийного номера на лицевой панели (кроме КАМ200-52)
Место нанесения знака утверждения типа
200-5:
j. ф РЕЖИМ
Место нанесения наклейки с серийным номером
Рисунок 5 - Внешний вид модуля КАМ200-52
с указанием мест нанесения знака утверждения типа и серийного номера на лицевой панели
Рисунок 6 - Общий вид контроллеров и модулей с указанием мест нанесения серийного номера на боковой панели: слева - с шиной, справа - без шины
Программное обеспечениеПрограммное обеспечение (далее - ПО) контроллеров состоит из встроенного ПО, идентификационные наименования которого представлены в таблице 1, и внешнего ПО «КАМ200 Конфигуратор».
Внешнее ПО «КАМ200 Конфигуратор» не является метрологически значимым и служит исключительно для отображения измерительной информации на персональных электронно-вычислительных машинах (далее - ПК).
Встроенное ПО осуществляет обработку измерительной информации и является метрологически значимым. Метрологически значимое ПО устанавливается
Лист № 5 Всего листов 10 в энергонезависимую память контроллеров и модулей при изготовлении. Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния встроенного ПО. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Наименование контроллера/модуля |
Идентификационные данные, значение | ||
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО), не ниже |
Цифровой идентификатор ПО | |
|
КАМ100-10 КАМ200-10 КАМ200-11 |
KAM200_10M- 1.4.0.bin |
1.4.0 |
по номеру версии |
|
КАМ100-12 КАМ200-12 |
KAM200_12M- 1.4.2.bin |
1.4.2 |
по номеру версии |
|
АКСИ-1 АКСИ-2 |
ADuC_ref_v2_1 .hex |
2.1 |
по номеру версии |
|
АКСИ-1МР АКСИ-2МР |
telmr1_1.hex |
1.1 |
по номеру версии |
|
КАМ100-14 |
KAM200_14- 0.3.4.0.bin |
0.3.4.0 |
по номеру версии |
|
КАМ100-50 |
KAM200_50M- 1.6.2.bin |
1.6 |
по номеру версии |
|
КАМ100-60-А КАМ100-60-Б |
KAM200_60M- 1.6.7.bin |
1.6 |
по номеру версии |
|
КАМ100-61-А КАМ100-61-Б |
KAM200_61M- 1.6.6.bin |
1.6 |
по номеру версии |
|
КАМ100-62-А КАМ100-62-Б |
KAM200_62M- 1.6.6.bin |
1.6 |
по номеру версии |
|
КАМ200-14 КАМ200-14 исп. ШК |
KAM200_14- 0.3.4.0.bin |
0.3.4.0 |
по номеру версии |
|
КАМ200-50 |
KAM200_50M- 1.6.2.bin |
1.6 |
по номеру версии |
|
КАМ200-52 |
KAM200_52M- 1.6.11.bin |
1.6 |
по номеру версии |
|
КАМ200-60-А КАМ200-60-Б |
KAM200_60M- 1.6.7.bin |
1.6 |
по номеру версии |
|
КАМ200-61-А КАМ200-61-Б |
KAM200_61M- 1.6.6.bin |
1.6 |
по номеру версии |
|
КАМ200-62-А КАМ200-62-Б |
KAM200_62M- 1.6.6.bin |
1.6 |
по номеру версии |
|
КАМ200-62 исп. 3-А КАМ200-62 исп. 3-Б |
KAM200_62M- 1.6.11.bin |
1.6 |
по номеру версии |
Лист № 6 Всего листов 10 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества импульсов в виде «меандр» амплитудой от 2,5 до 36 В и частотой от 0 до 10 Гц, для КАМ100-10, КАМ200-10, КАМ200-11, КАМ100-12-А, КАМ200-12-А, КАМ100-12-Б, КАМ200-12-Б, КАМ100-50, КАМ200-50, имп. |
от 20 до 232 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов в виде меандра амплитудой от 2,5 до 36 В и частотой от 0 до 10 Гц, для КАМ100-10, КАМ200-10, КАМ200-11, КАМ100-12-А, КАМ200-12-А, КАМ100-12-Б, КАМ200-12-Б, КАМ100-50, КАМ200-50, имп. |
±1 |
|
Диапазон измерений количества импульсов для процессорных модулей КАМ100-14, КАМ200-14, КАМ200-14 исп. ШК с параметрами:
|
от 2,5 до 30 от 0 до 10 меандр |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов для процессорных модулей КАМ100-14, КАМ200-14, КАМ200-14 исп. ШК, имп. |
±1 |
|
Диапазон измерений количества импульсов для модулей КАМ200-52 с параметрами:
|
от 2,5 до 30 от 0 до 10 меандр |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов для модулей КАМ200-52, имп. |
±1 |
|
Диапазон измерений напряжения постоянного тока для модулей КАМ100- 60-А, КАМ200-12-А, КАМ200-12-Б, КАМ100-12-А, КАМ100-12-Б КАМ200-60-А, КАМ100-60-Б, КАМ200-60-Б, В |
от 0 до 2 |
|
Пределы допускаемой основной приведенной1) погрешности измерений напряжения постоянного тока, %, для модулей:
|
±0,1 ±1,0 |
|
Пределы допускаемой дополнительной приведенной1) погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 30 °C, %, для модулей:
|
±0,05 ±0,5 |
|
Диапазон преобразований температуры от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009, °C, для модулей КАМ100-61-А, КАМ200-61-А, КАМ100-61-Б, КАМ200-61-Б, АКСИ-1МР, АКСИ-2МР |
от -50 до +150 |
|
Пределы допускаемой основной абсолютной погрешности преобразований температуры от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009, C, для модулей:
|
±0,2 ±1,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразований температуры от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009 от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 30 °C, °C, для модулей: - КАМ100-61-А, КАМ200-61-А - КАМ100-61-Б, КАМ200-61-Б |
±0,1 ±0,5 |
|
Пределы допускаемой абсолютной погрешности преобразований температуры от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009, для модулей АКСИ-1МР, АКСИ-2МР, °C |
±2 |
|
Диапазон измерений силы постоянного тока для модулей КАМ100-62-А, КАМ200-62-А, КАМ100-62-Б, КАМ200-62-Б, КАМ200-62 исп. 3-А, КАМ200-62 исп. 3-Б, АКСИ-1, АКСИ-1МР, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной1) погрешности измерений силы постоянного тока, %, для модулей:
|
±0,2 ±1,0 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 30 C, %, для модулей:
|
±0,1 ±0,5 |
|
Пределы допускаемой дополнительной приведенной1) погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, для модулей АКСИ-1, АКСИ-1МР, % |
±0,1 |
|
Диапазон измерений количества импульсов сигнала формы «меандр» амплитудой от 16 до 36 В и частотой от 0 до 6 Гц, для модулей АКСИ-1, АКСИ-2МР, имп. |
от 20 до 232 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов в виде меандра амплитудой от 16 до 36 В и частотой от 0 до 6 Гц, для модулей АКСИ-1, АКСИ-2МР, имп. |
±1 |
|
Диапазон измерений количества импульсов в виде меандра амплитудой от 16 до 36 В и частотой от 0 до 10 Гц, для модулей АКСИ-1МР, АКСИ-2, имп. |
от 20 до 232 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов в виде меандра амплитудой от 16 до 36 В и частотой от 0 до 10 Гц, для модулей АКСИ-1МР, АКСИ-2, имп. |
±1 |
|
1) - за нормирующее значение при расчете приведенной погрешности принимается разность между верхним и нижним значениями диапазона измерений физической величины. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов, не более |
64 |
|
Параметры электрического питания: - внешнее напряжение постоянного тока, В, для модулей АКСИ-1МР, АКСИ-2, АКСИ-2МР |
24 |
|
- напряжение постоянного тока, В, для контроллеров КАМ100-14, КАМ200-14, КАМ200-14 исп. ШК и модулей КАМ100-50, КАМ100-60-А, КАМ100-60-Б, КАМ100-61-А, КАМ100-61-Б, КАМ100-62-А, КАМ100-62-Б, КАМ200-50, КАМ200-52, КАМ200-60-А, КАМ200-60-Б, КАМ200-61-А, КАМ200-61-Б, КАМ200-62-А, КАМ200-62-Б, КАМ200-62 исп. 3-А, КАМ200-62 исп. 3-Б |
от 3,7 до 3,9 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +60 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, для: - КАМ100-14, КАМ100-50, КАМ100-60-Б, КАМ100-61-Б, КАМ100-62-Б КАМ200-14, КАМ200-14 исп. ШК, КАМ200-50, КАМ200-52, КАМ200-60-Б, КАМ200-61-Б, КАМ200-62-Б, КАМ200-62 исп. 3-Б |
40000 |
|
- КАМ100-60-А, КАМ100-61-А, КАМ100-62-А, КАМ200-60-А, КАМ200-61-А, КАМ200-62-А, КАМ200-62 исп. 3-А |
50000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на лицевую панель контроллеров и модулей любым технологическим способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер сбора и передачи данных КАМ |
.1) |
1 шт. |
|
Модуль |
.1) |
-2) |
|
Паспорт |
-1) |
1 экз. |
|
Руководство по эксплуатации |
АЕТС.468157.012 РЭ |
_3) |
|
Руководство оператора |
АЕТС.468157.034 РО |
_3) |
|
Разъем шинный |
- |
1 шт. |
|
Держатель для SIM-карты4 |
- |
2 шт. |
|
Примечания:
| ||
приведены в разделе 3 «Общее устройство и принцип работы» руководства по эксплуатации АЕТС.468157.012 РЭ «Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств времени и частоты»
ТУ 4217-006-87568835-16 «Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «АКСИТЕХ»
(ООО «АКСИТЕХ»)
ИНН 7715708080
Адрес юридического лица: 117246, г. Москва, вн. тер. г. муниципальный округ Черемушки, Пр-д научный, д. 19, помещ. 4/5
Адрес места осуществления деятельности: 117246, г. Москва, вн. тер. г. муниципальный округ Черемушки, пр-д Научный, д. 20, стр. 5
Телефон/факс: +7 (499) 700-02-22
E-mail: info@axitech.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
В части вносимых изменений
Общество с ограниченной ответственностью «РАВНОВЕСИЕ»
(ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, Варшавское ш., д. 1А, помещ. 2/П
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314471
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » ИЮНЯ 2026 г. № _148Лист № 1 Регистрационный № 94535-25 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные универсальные электромеханические ЭВО-МНазначение средства измерений
Машины испытательные универсальные электромеханические ЭВО-М (далее по тексту - машины) предназначены для измерений значений силы (нагрузки) и перемещения подвижной траверсы при проведении механических испытаний образцов и изделий на растяжение, сжатие и изгиб в режиме статического нагружения.
Описание средства измерений
Принцип действия машин основан на преобразовании электрической энергии сервоприводом в механическую энергию линейного перемещения подвижной траверсы при проведении механических испытаний образцов и изделий при одновременном измерении значения приложенной силы. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам, тензометрическим датчиком силы в пропорциональный электрический сигнал. Нагрузка формируется посредством перемещения подвижной траверсы c помощью сервопривода и шарико-винтовой пары. Перемещение подвижной траверсы измеряется преобразователем линейных перемещений. Измеряемые параметры фиксируются и обрабатываются персональным компьютером (ПК) и выводятся на экран монитора.
Конструктивно машины состоят из силовой рамы, установленной на основании, включающей направляющие и шарико-винтовые пары, неподвижной и подвижной траверсы, датчика силоизмерительного, приспособления для испытаний образцов на сжатие, верхней и нижней штанг для крепления пассивного и активного захватов, блока конечных аварийных выключателей, сервопривода и микропроцессорной системы управления, устройства ввода-вывода.
К данному типу средств измерений относятся машины торговой марки «ЭВОТЕХ».
Машины выпускаются в следующих моделях: ЭВО-М01-1; ЭВО-М01-1В; ЭВО-М02-1; ЭВО-М02-1В; ЭВО-М05-1; ЭВО-М05-1В; ЭВО-М1-1; ЭВО-М1-1В; ЭВО-М2-1; ЭВО-М2-1В; ЭВО-М5-1; ЭВО-М5-1В; ЭВО-М5; ЭВО-М5-В; ЭВО-М10; ЭВО-М10-В; ЭВО-М20; ЭВО-М20-В; ЭВО-М30; ЭВО-М30-В; ЭВО-М50; ЭВО-М50-В; ЭВО-М100; ЭВО-М100-В; ЭВО-М200; ЭВО-М200-В; ЭВО-М300; ЭВО-М300-В; ЭВО-М400; ЭВО-М400-В; ЭВО-М600; ЭВО-М600-В; ЭВО-М5-Ш; ЭВО-М10-Ш; ЭВО-М20-Ш; ЭВО-М30-Ш; ЭВО-М50-Ш; ЭВО-М100-Ш; ЭВО-М200-Ш; ЭВО-М300-Ш; ЭВО-М400-Ш; ЭВО-М600-Ш; ЭВО-М5-ВШ; ЭВО-М10-ВШ; ЭВО-М20-ВШ; ЭВО-М30-ВШ; ЭВО-М50-ВШ; ЭВО-М100-ВШ; ЭВО-М200-ВШ; ЭВО-М300-ВШ; ЭВО-М400-ВШ; ЭВО-М600-ВШ, которые отличаются метрологическими и техническими характеристиками.
Структура условного обозначения машин имеет следующий вид: ЭВО-МА-CDE, где ЭВО-М - обозначение типа машин;
А - цифровой индекс, соответствующий верхнему пределу измерений силы (нагрузки), кН;
C - цифровой индекс, обозначающий количество силовых колон (без обозначения -двухколонное исполнение, 1 - одноколонное исполнение);
D - буквенный индекс обозначающий увеличенную высоту машины (без обозначения -стандартная высота машины, В - увеличенная высота машины);
E - буквенный индекс, обозначающий увеличенную ширину машины (без обозначения -стандартная ширина машины, Ш - увеличенная ширина машины).
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Машины могут быть укомплектованы электронными экстензометрами YYU-10/50, ЭВО-ЭНК-10/50, DYU-800 и/или ЭВО-ЭДХ-800, дополнительными датчиками силы, термокриокамерами, высокотемпературными печами, различными приспособлениями для испытаний образцов материалов и изделий.
Количество датчиков силы (нагрузки) и электронных экстензометров (далее -экстензометры) зависит от комплекта поставки.
Пломбирование машин от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового или цифро-буквенного обозначения наносится методом печати на маркировочную табличку, расположенную на тыльной стороне корпуса машины.
Фотографии общего вида машин представлены на рисунке 1. Общий вид маркировочной таблички с обозначением места нанесения заводского номера и знака утверждения типа представлен на рисунке 2.


ЭВО-М01-1; ЭВО-М01-1В; ЭВО-М02-1;
ЭВО-М02-1В; ЭВО-М05-1; ЭВО-М05-1В;
ЭВО-М1-1; ЭВО-М1-1В; ЭВО-М2-1;
ЭВО-М2-1В; ЭВО-М5-1; ЭВО-М5-1В
ЭВО-М5; ЭВО-М5-В; ЭВО-М5-Ш; ЭВО-М5-ВШ; ЭВО-М10; ЭВО-М10-В; ЭВО-М10-Ш; ЭВО-М10-ВШ; ЭВО-М20;
ЭВО-М20-В; ЭВО-М20-Ш; ЭВО-М20-ВШ; ЭВО-М30; ЭВО-М30-В; ЭВО-М30-Ш; ЭВО-М30-ВШ; ЭВО-М50; ЭВО-М50-В;
ЭВО-М50-Ш; ЭВО-М50-ВШ
Рисунок 1 - Общий вид машин (лист 1 из 2)

ЭВО-М100; ЭВО-М100-В;
ЭВО-М100-Ш; ЭВО-М100-ВШ;
ЭВО-М200; ЭВО-М200-В;
ЭВО-М200-Ш; ЭВО-М200-ВШ;
ЭВО-М300; ЭВО-М300-В;
ЭВО-М300-Ш; ЭВО-М300-ВШ
ЭВО-М400; ЭВО-М400-В; ЭВО-М400-Ш;
ЭВО-М400-ВШ; ЭВО-М600; ЭВО-М600-В; ЭВО-М600-Ш; ЭВО-М600-ВШ
Рисунок 1 (лист 2 из 2)

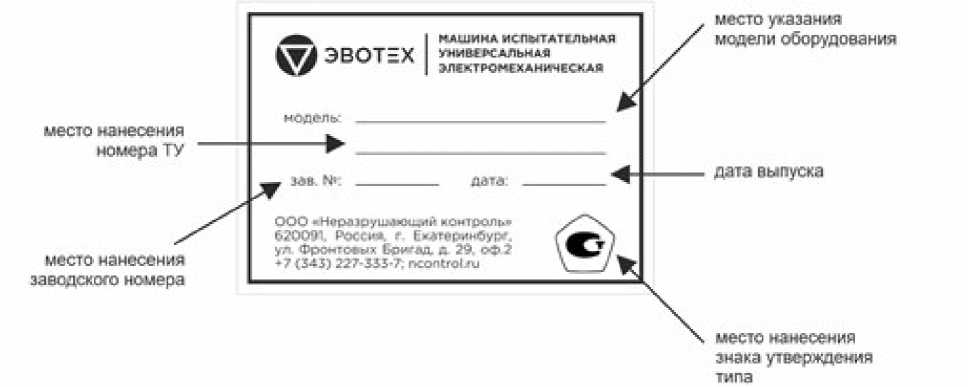

Рисунок 2 - Общий вид маркировочной таблички с обозначением места нанесения заводского номера и знака утверждения типа
Программное обеспечениеПрограммное обеспечение позволяет:
- визуализировать и определять текущие и максимальные значения нагрузки и деформации, перемещения активного захвата, поступающие с датчиков, в режиме реального времени на дисплее;
- строить графики испытаний в режиме реального времени;
- редактировать параметры графиков испытания;
- управлять процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
- математически обрабатывать данные;
- переводить данные в различные форматы;
- автоматически сохранять результаты группы образцов испытаний;
- печатать результаты испытаний;
- экспортировать результаты испытаний;
- автоматически рассчитывать механические характеристики образцов по выбранной методике;
- автоматически отключать работу при превышении максимально допустимой нагрузки. Влияние программного обеспечения на метрологические характеристики машин учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Эво-Тест Исеть |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2.0 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
|
Таблица 2 - Мет] |
рологические характеристики | |||
|
Модель |
Диапазон измерений силы (нагрузки) основного датчика, кН |
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН |
Диапазон измерений перемещения подвижной траверсы, мм, не менее |
Диапазон скорости перемещения подвижной траверсы, мм/мин |
|
1 |
2 |
3 |
4 |
5 |
|
ЭВО-М01-1 |
от 0,0004 до 0,1 |
- |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М01-1В |
от 0,0004 до 0,1 |
от 0 до 1500 |
от 0,005 до 500 | |
|
ЭВО-М02-1 |
от 0,0008 до 0,2 |
0,1 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М02-1В |
от 0,0008 до 0,2 |
от 0 до 1500 |
от 0,005 до 500 | |
|
ЭВО-М05-1 |
от 0,002 до 0,5 |
0,1; 0,2 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М05-1В |
от 0,002 до 0,5 |
от 0 до 1500 |
от 0,005 до 500 | |
|
ЭВО-М1-1 |
от 0,004 до 1 |
0,1; 0,2; 0,5 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М1-1В |
от 0,004 до 1 |
от 0 до 1500 |
от 0,005 до 500 | |
|
ЭВО-М2-1 |
от 0,008 до 2 |
0,1; 0,2; 0,5; 1,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М2-1В |
от 0,008 до 2 |
от 0 до 1500 |
от 0,005 до 500 | |
|
ЭВО-М5-1 |
от 0,02 до 5 |
0,1; 0,2; 0,5; 1,0; 2,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М5-1В |
от 0,02 до 5 |
от 0 до 1500 |
от 0,005 до 500 | |
|
1 |
2 |
3 |
4 |
5 |
|
ЭВО-М5 |
от 0,02 до 5 |
0,1; 0,2; 0,5; 1,0; 2,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М5-В |
от 0,02 до 5 |
от 0 до 1200 |
от 0,005 до 500 | |
|
ЭВО-М10 |
от 0,04 до 10 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М10-В |
от 0,04 до 10 |
от 0 до 1200 |
от 0,005 до 500 | |
|
ЭВО-М20 |
от 0,08 до 20 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М20-В |
от 0,08 до 20 |
от 0 до 1110 |
от 0,005 до 500 | |
|
ЭВО-М30 |
от 0,12 до 30 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М30-В |
от 0,12 до 30 |
от 0 до 1110 |
от 0,005 до 500 | |
|
ЭВО-М50 |
от 0,2 до 50 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М50-В |
от 0,2 до 50 |
от 0 до 1110 |
от 0,005 до 500 | |
|
ЭВО-М100 |
от 0,4 до 100 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0 |
от 0 до 690 |
от 0,005 до 500 |
|
ЭВО-М100-В |
от 0,4 до 100 |
от 0 до 1190 |
от 0,005 до 500 | |
|
ЭВО-М200 |
от 0,8 до 200 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0 |
от 0 до 420 |
от 0,005 до 500 |
|
ЭВО-М200-В |
от 0,8 до 200 |
от 0 до 920 |
от 0,005 до 500 | |
|
ЭВО-М300 |
от 1,2 до 300 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0 |
от 0 до 420 |
от 0,005 до 500 |
|
ЭВО-М300-В |
от 1,2 до 300 |
от 0 до 920 |
от 0,005 до 500 | |
|
ЭВО-М400 |
от 1,6 до 400 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0 |
от 0 до 650 |
от 0,005 до 250 |
|
ЭВО-М400-В |
от 1,6 до 400 |
от 0 до 1150 |
от 0,005 до 250 | |
|
ЭВО-М600 |
от 2,4 до 600 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0; 400,0 |
от 0 до 850 |
от 0,005 до 250 |
|
ЭВО-М600-В |
от 2,4 до 600 |
от 0 до 1350 |
от 0,005 до 250 | |
|
ЭВО-М5-Ш |
от 0,02 до 5 |
0,1; 0,2; 0,5; 1,0; 2,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М10-Ш |
от 0,04 до 10 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М20-Ш |
от 0,08 до 20 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М30-Ш |
от 0,12 до 30 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М50-Ш |
от 0,2 до 50 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М100-Ш |
от 0,4 до 100 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0 |
от 0 до 690 |
от 0,005 до 500 |
|
ЭВО-М200-Ш |
от 0,8 до 200 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0 |
от 0 до 420 |
от 0,005 до 500 |
|
ЭВО-М300-Ш |
от 1,2 до 300 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0 |
от 0 до 420 |
от 0,005 до 500 |
|
ЭВО-М400-Ш |
от 1,6 до 400 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0 |
от 0 до 650 |
от 0,005 до 250 |
|
ЭВО-М600-Ш |
от 2,4 до 600 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0; 400,0 |
от 0 до 850 |
от 0,005 до 250 |
|
1 |
2 |
3 |
4 |
5 |
|
ЭВО-М5-ВШ |
от 0,02 до 5 |
0,1; 0,2; 0,5; 1,0; 2,0 |
от 0 до 1200 |
от 0,005 до 500 |
|
ЭВО-М10-ВШ |
от 0,04 до 10 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0 |
от 0 до 1200 |
от 0,005 до 500 |
|
ЭВО-М20-ВШ |
от 0,08 до 20 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 |
от 0 до 1110 |
от 0,005 до 500 |
|
ЭВО-М30-ВШ |
от 0,12 до 30 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0 |
от 0 до 1110 |
от 0,005 до 500 |
|
ЭВО-М50-ВШ |
от 0,2 до 50 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0 |
от 0 до 1110 |
от 0,005 до 500 |
|
ЭВО-М100-ВШ |
от 0,4 до 100 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0 |
от 0 до 1190 |
от 0,005 до 500 |
|
ЭВО-М200-ВШ |
от 0,8 до 200 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0 |
от 0 до 920 |
от 0,005 до 500 |
|
ЭВО-М300-ВШ |
от 1,2 до 300 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0 |
от 0 до 920 |
от 0,005 до 500 |
|
ЭВО-М400-ВШ |
от 1,6 до 400 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0 |
от 0 до 1150 |
от 0,005 до 250 |
|
ЭВО-М600-ВШ |
от 2,4 до 600 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0; 400,0 |
от 0 до 1350 |
от 0,005 до 250 |
Таблица 3- Общие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
±0,5 |
|
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков |
0,4 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в поддиапазоне от 0 до 1 мм включ., мм |
±0,010 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в поддиапазоне св. 1 до 5 мм включ., мм |
±0,025 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в поддиапазоне св. 5 до 10 мм включ., мм |
±0,050 |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без нагрузки в поддиапазоне св. 10 мм до верхнего предела перемещения, % |
±0,5 |
|
Диапазон измерений длины в режиме растяжения, мм
|
от 0,1 до 10 от 10 до 810 |
|
Пределы допускаемой абсолютной погрешности измерений длины для экстензометров YYU-10/50, ЭВО-ЭНК-10/50 в диапазоне от 0,1 до 1 мм включ., мм |
±0,005 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений длины, %:
|
±0,5 ±1,0 |
|
Пределы допускаемой абсолютной погрешности скорости перемещения подвижной траверсы в диапазоне скорости перемещения от 0,005 до 0,5 мм\мин включ., мм/мин |
±0,005 |
|
Пределы допускаемой относительной погрешности скорости перемещения подвижной траверсы в диапазоне скорости перемещения св. 0,5 до 500 мм\мин включ., % |
±0,2 |
аблица 4 - Основные технические характеристики
|
Модель |
Масса, кг, не более |
Габаритные размеры, мм, не более |
Параметры электрического питания |
Потребляемая мощность, кВт | |||
|
ширина |
глубина |
высота |
Напряжение переменного тока, В |
Частота переменного тока, Гц | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
ЭВО-М01-1 |
250 |
630 |
340 |
1770 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М01-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М02-1 |
250 |
630 |
340 |
1730 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М02-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М05-1 |
250 |
630 |
340 |
1730 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М05-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М1-1 |
250 |
630 |
340 |
1730 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М1-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М2-1 |
250 |
630 |
340 |
1730 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М2-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М5-1 |
250 |
630 |
340 |
1730 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М5-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М5 |
230 |
715 |
500 |
1680 |
220±22 |
50±1 |
0,50 |
|
ЭВО-М5-В |
300 |
715 |
500 |
2180 |
220±22 |
50±1 |
0,50 |
|
ЭВО-М10 |
230 |
715 |
500 |
1680 |
220±22 |
50±1 |
0,50 |
|
ЭВО-М10-В |
300 |
715 |
500 |
2180 |
220±22 |
50±1 |
0,50 |
|
ЭВО-М20 |
350 |
820 |
620 |
1880 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М20-В |
420 |
820 |
620 |
2380 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М30 |
350 |
820 |
620 |
1880 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М30-В |
420 |
820 |
620 |
2380 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М50 |
350 |
820 |
620 |
1880 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М50-В |
420 |
820 |
620 |
2380 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М100 |
1000 |
1070 |
790 |
2240 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М100-В |
1100 |
1070 |
790 |
2680 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М200 |
1000 |
1070 |
920 |
2550 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М200-В |
1100 |
1070 |
920 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М300 |
1000 |
1070 |
920 |
2550 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М300-В |
1200 |
1070 |
920 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М400 |
4400 |
1600 |
1200 |
3050 |
380±38 |
50±1 |
5,00 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
ЭВО-М400-В |
5000 |
1600 |
1200 |
3600 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М600 |
4400 |
1600 |
1200 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М600-В |
5000 |
1600 |
1200 |
3600 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М5-Ш |
300 |
1215 |
700 |
1680 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М10-Ш |
300 |
1215 |
700 |
1680 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М20-Ш |
420 |
1320 |
820 |
1880 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М30-Ш |
420 |
1320 |
820 |
1880 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М50-Ш |
420 |
1320 |
820 |
1880 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М100-Ш |
1100 |
1570 |
970 |
2180 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М200-Ш |
1100 |
1570 |
970 |
2550 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М300-Ш |
1200 |
1570 |
1120 |
2550 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М400-Ш |
5000 |
2100 |
1200 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М600-Ш |
5000 |
2100 |
1200 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М5-ВШ |
400 |
1215 |
700 |
2180 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М10-ВШ |
400 |
1215 |
700 |
2180 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М20-ВШ |
520 |
1320 |
820 |
2380 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М30-ВШ |
520 |
1320 |
820 |
2380 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М50-ВШ |
520 |
1320 |
820 |
2380 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М100-ВШ |
1300 |
1570 |
970 |
2680 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М200-ВШ |
1300 |
1570 |
970 |
3050 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М300-ВШ |
1400 |
1570 |
1120 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М400-ВШ |
5500 |
2100 |
1200 |
3600 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М600-ВШ |
5500 |
2100 |
1200 |
3600 |
380±38 |
50±1 |
5,00 |
Таблица 5 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +35 80 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
10 |
наносится методом печати на маркировочную табличку, расположенную на тыльной стороне корпуса машины и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная электромеханическая* |
ЭВО-М |
1 шт. |
|
Основной датчик силы (нагрузки) |
- |
1 шт. |
|
Дополнительный датчик силы (нагрузки) |
- |
1 шт.** |
|
Пульт ручного управления |
- |
1 шт.** |
|
Приспособления для захватов |
- |
1 комплект* |
|
Наименование |
Обозначение |
Количество |
|
Электронный экстензометр |
YYU-10/50 |
1 шт.** |
|
Электронный экстензометр |
DYU-800 |
1 шт.** |
|
Электронный экстензометр |
ЭВО-ЭНК-10/50 |
1 шт.** |
|
Электронный экстензометр |
ЭВО-ЭДХ-800 |
1 шт.** |
|
Термокриокамера |
- |
1 шт.*** |
|
Высокотемпературная печь |
- |
1 шт.*** |
|
Приспособления для испытаний образцов материалов и изделий |
- |
1 комплект** |
|
Комплект принадлежностей |
- |
1 комплект*** |
|
Дополнительные приспособления для испытаний образцов материалов и изделий |
- |
1 комплект*** |
|
Персональный компьютер с программным обеспечением |
- |
1 шт. |
|
Принтер |
- |
1 шт. ** |
|
Руководство по эксплуатации**** |
или
|
1 экз. |
|
* Модель в соответствии с заказом. ** Опционально, в соответствии с требованиями заказчика. *** В зависимости от модели и требований заказчика. **** в зависимости от модели. | ||
приведены в разделе 6 «Проведение испытаний» руководства по эксплуатации 27.90.11-001-99933377-2024 РЭ и в разделе 6 «Проведение испытаний» руководства по эксплуатации 27.90.11-001-99933376-2024 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
ТУ 26.51.62-003-99933375-2024 «Машины испытательные универсальные
электромеханические ЭВО-М. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Неразрушающий контроль»
(ООО «НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ»)
ИНН 6672224468
Юридический адрес: 620091, Россия, Свердловская обл., г.о. город Екатеринбург, г. Екатеринбург, ул. Фронтовых бригад, стр. 29, офис 2
Телефон: +7 (343) 227-33-37
Web-сайт: www.ncontrol.ru
E-mail: info@ncontrol.ru
ИзготовительОбщество с ограниченной ответственностью «Неразрушающий контроль»
(ООО «НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ»)
ИНН 6672224468
Адрес: 620091, Россия, Свердловская обл., г.о. город Екатеринбург, г. Екатеринбург, ул. Фронтовых бригад, стр. 29, офис 2
Телефон: +7 (343) 227-33-37
Web-сайт: www.ncontrol.ru
E-mail: info@ncontrol.ru
Испытательный центр
Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ»
(ООО «А3-И»)
Адрес: 117105, г. Москва, Нагорный пр-д, д. 7с1
Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46
E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312199
В части вносимых изменений:
Общество с ограниченной ответственностью «Омега Тест Групп»
(ООО «ОТГ»)
Адрес: 111141, г. Москва, ул. Плеханова, д. 15А стр.3, помещ. 68/1, ком. 197-229
Телефон (факс): +7 (499) 302-01-37
E-mail: info@omega-tg.com
Web-сайт: omega-tg.com
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.315018
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » июня 2026 г. № __48Лист № 1 Регистрационный № 93269-24 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Длиномеры горизонтальные JescaleНазначение средства измерений
Длиномеры горизонтальные Jescale (далее по тексту - длиномеры) предназначены для измерений наружных и внутренних размеров, а также для выполнения калибровки и поверки средств измерений длины. Длиномеры могут применяться в качестве рабочих эталонов 3-го (модификация UCK Premium) и 4-го разрядов (модификации UCK, GCK, XG) согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018), а также в качестве средств измерений.
Описание средства измерений
Принцип действия длиномеров основан на методе сравнения измеренного размера детали с опорной измерительной шкалой длиномера.
Длиномеры состоят из горизонтальной станины, изготовленной из чугуна или гранита, с направляющими для перемещения измерительной каретки, неподвижной каретки с измерительным щупом по принципу Аббе, предметного стола, подвижной измерительной каретки, съемных измерительных наконечников, датчиков температурной компенсации и компьютера (за исключением модификации XG).
Подвижная измерительная каретка включает в себя измерительную шкалу и электронную считывающую головку, имеет тонкую подачу, стопорный винт, винт Аллена для регулировки измерительного усилия, а также измерительный щуп. Перемещение измерительной каретки осуществляется в ручном режиме.
Станина имеет регулируемые опоры, для установки длиномера по уровню.
Один из датчиков температурной компенсации является температурным датчиком измеряемой детали, второй - датчиком измерительной шкалы длиномера, третий (дополнительный) - датчиком температуры окружающего воздуха. Все данные температуры передаются на компьютер с помощью USB-интерфейса.
При перемещении измерительной каретки, происходит считывание информации с оптической линейки в аналоговом виде. После прохождения аналогового - цифрового преобразователя, результат измерений длины выводится на монитор персонального компьютера.
Длиномеры выпускаются в следующих модификациях: UCK Premium, UCK, UCK-S, GCK, GCK-S, XG, которые отличаются метрологическими и техническими характеристиками, материалом станины и внешним видом. В каждой модификации выпускается несколько исполнений, отличающихся диапазонами измерений.
Длиномеры модификации UCK Premium изготавливаются в четырех исполнениях: 300, 500, 1000, 1500.
Длиномеры модификаций UCK и UCK-S изготавливаются в пяти исполнениях: 300, 500, 1000, 1500, 2000.
Длиномеры модификаций GCK и GCK-S изготавливаются в шести исполнениях: 300, 500, 1000, 1500, 2000, 3000.
Длиномеры модификации XG изготавливаются в четырех исполнениях: 3000, 4000, 5000, 6000.
Пломбирование длиномеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность подвижной каретки длиномера методом наклеивания этикетки.
Фотографии общего вида длиномеров представлены на рисунках 1 - 6. Место расположения заводского номера указано на рисунке 7.
Рисунок 1 - Общий вид длиномеров модификации UCK Premium
Рисунок 2 - Общий вид длиномеров модификации UCK
Рисунок 3 - Общий вид длиномеров модификации UCK-S
Рисунок 4 - Общий вид длиномеров модификации GCK
Рисунок 5 - Общий вид длиномеров модификации GCK-S
Рисунок 6 - Общий вид длиномеров модификации XG
Место нанесения заводского номера
Рисунок 7 - Место нанесения заводского номера
Программное обеспечение
Длиномеры модификаций UCK Premium, UCK, UCK-S, GCK, GCK-S оснащаются двумя программными обеспечениями (далее - ПО).
ПО Y-WinDHI предназначено для отображения результатов измерений и передачи данных в ПО Y-QMsoft, предназначенное для сбора, обработки и хранения измерительной информации.
Конструкция исключает возможность несанкционированного влияния на ПО длиномеров и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики длиномеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Y-WinDHI |
Y-QMsoft |
|
Номер версии (идентификационный номер) ПО |
V1.X |
V1.X |
|
Цифровой идентификатор ПО |
отсутствует | |
|
Примечание - Х - принимает значения однозначного или двузначного числа и не относится к метрологически значимой части ПО. | ||
Длиномеры модификации XG имеют встроенное ПО, установленное изготовителем во время производственного цикла на микроконтроллер. Встроенное ПО выполняет функции управления, настройки и визуализации результатов измерений.
Структура встроенного ПО длиномеров модификации XG исключает возможность несанкционированного влияния на ПО длиномеров и измерительную информацию. Идентификационные данные ПО отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиаблица 2 - Метрологические характеристики
|
Модификация |
Исполнение |
Диапазон измерений наружных размеров, мм |
Диапазон измерений внутренних размеров, мм |
Повторяемость измерений (сходимость), мкм, не более |
Дискретность отсчета (разрешение), мм |
Пределы допускаемой абсолютной погрешности измерений наружных размеров, мкм |
Пределы допускаемой абсолютной погрешности измерений внутренних размеров, мкм |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
UCK Premium |
300 |
от 0 до 330 |
от 0,8 до 230 |
0,1 |
0,01; 0,001; 0,0001; 0,00001 |
±(0,15 + L/1000) |
±(0,20 + L/1000) |
|
500 |
от 0 до 550 |
от 0,8 до 450 | |||||
|
1000 |
от 0 до 1050 |
от 0,8 до 950 | |||||
|
1500 |
от 0 до 1550 |
от 0,8 до 1450 | |||||
|
UCK |
300 |
от 0 до 330 |
от 0,8 до 230 |
0,2 |
0,01; 0,001; 0,0001; 0,00001 |
±(0,25+ L/1000) |
±(0,30+ L/1000) |
|
500 |
от 0 до 550 |
от 0,8 до 450 | |||||
|
1000 |
от 0 до 1050 |
от 0,8 до 950 | |||||
|
1500 |
от 0 до 1550 |
от 0,8 до 1450 | |||||
|
2000 |
от 0 до 2050 |
от 0,8 до 1950 | |||||
|
UCK-S |
300 |
от 0 до 330 |
от 0,8 до 230 |
0,5 |
0,01; 0,001; 0,0001 |
±(0,70+ L/750) |
±(0,70+ L/750) |
|
500 |
от 0 до 550 |
от 0,8 до 450 | |||||
|
1000 |
от 0 до 1050 |
от 0,8 до 950 | |||||
|
1500 |
от 0 до 1550 |
от 0,8 до 1450 | |||||
|
2000 |
от 0 до 2050 |
от 0,8 до 1950 | |||||
|
GCK |
300 |
от 0 до 330 |
от 0,8 до 230 |
0,2 |
0,01; 0,001; 0,0001; 0,00001 |
±(0,25+ L/1000) |
±(0,30+ L/1000) |
|
500 |
от 0 до 550 |
от 0,8 до 450 | |||||
|
1000 |
от 0 до 1050 |
от 0,8 до 950 | |||||
|
1500 |
от 0 до 1550 |
от 0,8 до 1450 | |||||
|
2000 |
от 0 до 2050 |
от 0,8 до 1950 | |||||
|
3000 |
от 0 до 3050 |
от 0,8 до 2950 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
GCK-S |
300 |
от 0 до 330 |
от 0,8 до 230 |
0,5 |
0,01; 0,001; 0,0001 |
±(0,70+ L/750) |
±(0,70+ L/750) |
|
500 |
от 0 до 550 |
от 0,8 до 450 | |||||
|
1000 |
от 0 до 1050 |
от 0,8 до 950 | |||||
|
1500 |
от 0 до 1550 |
от 0,8 до 1450 | |||||
|
2000 |
от 0 до 2050 |
от 0,8 до 1950 | |||||
|
3000 |
от 0 до 3050 |
от 0,8 до 2950 | |||||
|
XG |
3000 |
от 0 до 3000 |
от 10 до 2900 |
0,3 |
0,01; 0,001; 0,0001 |
±(0,50+ L/750) |
±(0,50+ L/200) |
|
4000 |
от 0 до 4000 |
от 10 до 3900 | |||||
|
5000 |
от 0 до 5000 |
от 10 до 4900 | |||||
|
6000 |
от 0 до 6000 |
от 10 до 5900 | |||||
|
Примечания
| |||||||
Таблица 3 - Основные технические характеристики
|
Модификация |
Исполнение |
Измерительное усилие, Н |
Максимальная скорость перемещения измерительной каретки, мм/с, не менее |
Габаритные размеры (Д*Ш*В), мм, не более |
Масса, кг, не более |
Материал станины |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
UCK Premium |
300 |
от 0,01 до 12* |
150 |
985x365x700 |
125 |
чугун |
|
500 |
1147x365x700 |
135 | ||||
|
1000 |
1647x365x700 |
185 | ||||
|
1500 |
2147x365x700 |
245 | ||||
|
UCK |
300 |
от 0,01 до 12* |
200 |
985x365x700 |
125 |
чугун |
|
500 |
1147x365x700 |
135 | ||||
|
1000 |
1647x365x700 |
185 | ||||
|
1500 |
2147x365x700 |
245 | ||||
|
2000 |
2737x365x728 |
605 | ||||
|
UCK-S |
300 |
от 0,01 до 12* |
1000 |
985x365x700 |
125 |
чугун |
|
500 |
1147x365x700 |
135 | ||||
|
1000 |
1647x365x700 |
185 | ||||
|
1500 |
2147x365x700 |
245 | ||||
|
2000 |
2737x365x728 |
605 | ||||
|
GCK |
300 |
от 0,01 до 12* |
200 |
985x365x700 |
135 |
гранит |
|
500 |
1147x365x700 |
175 | ||||
|
1000 |
1647x365x700 |
215 | ||||
|
1500 |
2140x365x700 |
255 | ||||
|
2000 |
2740x450x752 |
1165 | ||||
|
3000 |
3740x450x752 |
1300 | ||||
|
GCK-S |
300 |
от 0,01 до 12* |
1000 |
985x365x700 |
135 |
гранит |
|
500 |
1147x365x700 |
175 | ||||
|
1000 |
1647x365x700 |
215 | ||||
|
1500 |
2140x365x700 |
255 | ||||
|
2000 |
2740x450x752 |
1165 | ||||
|
3000 |
3740x450x752 |
1300 |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
XG |
3000 |
3** |
1000 |
3750x509x824 |
1445 |
гранит |
|
4000 |
4750x509x824 |
1908 | ||||
|
5000 |
5750x509x924 |
3252 | ||||
|
6000 |
6750x509x924 |
3668 | ||||
|
* Регулируемое с дискретностью 0,01 H. Диапазон установки измерительного усилия от 0 до 12 Н. ** Не более | ||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Средняя наработка на отказ, ч |
14500 |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
20±2 |
|
- относительная влажность воздуха, %, не более |
60 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений модификаций UCK Premium, UCK, UCK-S,
GCK, GCK-S
|
Наименование |
Обозначение |
Количество |
|
Длиномер горизонтальный* |
Jescale |
1 шт. |
|
Стандартный твердосплавный наконечник |
- |
2 шт. |
|
Наконечники для внутренних измерений** |
- |
1 комплект |
|
Датчик температурной компенсации |
- |
2 шт.*** |
|
Струбцина быстрого крепления высотой 40 мм |
- |
2 шт. |
|
Соединительный кабель |
- |
1 шт. |
|
Блок управления |
- |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
USB-ключ |
- |
1 шт. |
|
Набор шестигранных ключей |
- |
1 шт. |
|
Пылезащитный чехол |
- |
1 шт. |
|
Кейс для аксессуаров |
- |
2 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Исполнение в соответствии с заказом. ** Наличие в соответствии с заказом. *** В соответствии с модификацией поставляется дополнительный датчик. | ||
|
Таблица 6 - Комплектность средства измерений модис |
икации XG | |
|
Наименование |
Обозначение |
Количество |
|
Длиномер горизонтальный |
Jescale |
1 шт. |
|
Стандартный твердосплавный наконечник |
- |
2 шт. |
|
Наконечники для внутренних измерений* |
- |
1 комплект |
|
Регулируемый суппорт |
- |
2 шт. |
|
Дисплей |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Наличие в соответствии с заказом. | ||
Сведения о методиках (методах) измерений приведены в разделе 4 «Проведение измерений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018)
Стандарт предприятия «Длиномеры горизонтальные Jescale»
Правообладатель
Shanghai Jescale Technology Co., Ltd, Китай
Адрес: Building 3, Lane 10688, Beiqing Road, Qingpu District, Shanghai, China
Телефон: +86-21-61259099
E-mail: info@jescale.com
Web-сайт: www.jescale.com
Изготовитель
Shanghai Jescale Technology Co., Ltd, Китай
Адрес: Building 3, Lane 10688, Beiqing Road, Qingpu District, Shanghai, China
Телефон: +86-21-61259099
E-mail: info@jescale.com
Web-сайт: www.jescale.com
Испытательный центрОбщество с ограниченной ответственностью «А3 ИНЖИНИРИНГ»
(ООО «А3-И»)
Адрес: 117105, г. Москва, Нагорный пр-д, д. 7с1
Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46
E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312199
В части вносимых изменений
Общество с ограниченной ответственностью «Омега Тест Групп»
(ООО «ОТГ»)
Адрес: 111141, г. Москва, ул. Плеханова, д. 15А стр.3, помещ. 68/1, ком. 197-229
Телефон (факс): +7 (499) 302-01-37
E-mail: info@omega-tg.com
Web-сайт: omega-tg.com
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.315018
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » июня 2026 г. № __48Лист № 1
Всего листов 6
Регистрационный № 52261-12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТГФМ-110Назначение средства измерений
Трансформаторы тока ТГФМ-110 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления открытых распределительных устройств переменного тока частоты 50 и 60 Гц на номинальное напряжение 110 кВ.
Описание средства измерений
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками. Общий вид трансформаторов представлен на рисунке 1.
Основными составными частями трансформатора являются:
-
- металлический корпус с мембраной;
-
- фарфоровая или полимерная покрышка;
-
- блок вторичных обмоток в экране;
-
- основание, в котором имеются сигнализатор плотности элегаза (смеси элегаза с азотом) на обратном клапане, обратный клапан для заполнения газом и коробка выводов.
В коробке вторичных выводов выделены зажимы вторичной обмотки для измерения и коммерческого учета. Зажимы закрыты крышкой, которая может быть опломбирована.
Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки.
Знак поверки в виде пломбы наносится на крышку клеммной коробки вторичных обмоток трансформатора (при выпуске из производства допускается не пломбировать).
Рисунок 1 - Внешний вид ТГФМ-110, место нанесения заводского номера и место пломбирования
Т Г Ф М - 110 □-□-□/ □ □
ГОСТ 15150
Климатическое исполнение и категория размещения
Номинальный вторичный ток в амперах
Номинальный первичный ток в амперах
Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)
Степень загрязнения по условиям работы изолятора ГОСТ 9920
Номинальное напряжение в киловольтах
Модернизированный
С фарфоровой или полимерной покрышкой
С газовой изоляцией
Трансформатор тока
Рисунок 2 - Расшифровка условного обозначения транформатора
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики трансформаторов
|
Характеристика |
Значение |
|
Номинальное напряжение ином, кВ |
110 |
|
Наибольшее рабочее напряжение ин.р., кВ |
126 |
|
Номинальный первичный ток 11ном, А!) |
от 5 до 3000 |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2015 |
|
Расширенный диапазон первичных токов, % от 11ном2) |
от 0,1 до 200 |
|
Номинальный вторичный ток Ьном, А |
1; 5 |
|
Номинальная частота, Гц |
50; 60 |
|
Количество вторичных обмоток |
от 1 до 8 |
|
Класс точности вторичных обмоток:
|
0,2S3); 0,5S3); 0,2; 0,5 5Р; 10Р; 5PR; 10PR; TPY |
|
Номинальная вторичная нагрузка вторичных обмоток, В^А:
|
от 3 до 100 от 0,5 до 5,0 |
|
Номинальная предельная кратность вторичной обмотки для защиты:
|
от 10 до 60 от 5 до 40 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для учета и измерений |
от 5 до 30 |
|
Номинальный коэффициент переходного режима Кп.р.ном для класса точности TPY по ГОСТ Р 70507.2-2024 |
от 1 до 10 |
|
Примечания:
| |
Таблица 2 - Технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Ток термической стойкости, кА |
до 63 |
|
Время протекания тока термической стойкости, с |
3 |
|
Ток электродинамической стойкости, кА |
до 158 |
|
Удельная длина пути утечки внешней изоляции, см/кВ |
до 3,1 (IV) |
|
Средняя наработка на отказ, ч, не менее |
400 000 |
|
Срок службы до списания, лет |
40 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У1**, УХЛ1* и УХЛ1 |
|
Габаритные размеры, мм, не более: - высота |
2500 |
|
- диаметр |
716 |
|
Масса, кг, не более |
550 |
наносится на эксплуатационную документацию типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТГФМ-110 |
1 шт. |
|
Комплект ЗИП одиночный |
- |
1 экз. |
|
Комплект ЗИП групповой |
- |
согласно заказу |
|
Комплект ЗИП монтажный |
- |
согласно заказу |
|
Паспорт |
БШИП.671214.010 ПС |
1 экз. |
|
Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) |
БШИП.671214.010РЭ |
1 экз. |
|
Руководство по эксплуатации сигнализатора давления (с партией трансформаторов, поставляемых в один адрес) |
- |
1 экз. |
|
Ведомость комплектов ЗИП |
- |
1 экз. |
Методика (методы) измерений приведены в пункте 10 руководства по эксплуатации «Трансформаторы тока ТГФМ-110. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
ГОСТ Р 70507.2-2024 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ТУ 3414-005-00213606-2007 «Трансформаторы тока типа ТГФМ-110. Технические условия»
ИзготовительАкционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: г. Санкт-Петербург, В.О. 24 линия, д. 3-7, литер И, офис 1
Телефон: (812) 677-83-24, Факс: (812) 677-83-32
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ-Ростест»)
ИНН 7727061249
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » июня 2026 г. № __48Лист № 1 Регистрационный № 91783-24 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Плотномеры ERADENSНазначение средства измерений
Плотномеры ERADENS (далее - плотномеры) предназначены для измерений плотности жидкостей.
Описание средства измеренийКонструктивно плотномеры выполнены в корпусе с U-образной трубкой, электронным блоком и электронным термостатом.
Модификации ERADENS X и ERADENS XR управляются через сенсорный дисплей.
Модификации ERADENS XS и ERADENS XSR управляются с помощью средств отображения. В качестве средств отображения применяются анализаторы производства eralytics GmbH.
Подача пробы жидкости осуществляется с помощью шприца или автоподатчика (дополнительная опция). Конструкция плотномеров позволяет подключать дополнительную клавиатуру, мышь и принтер для печати результатов измерений.
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки из никелевых жаропрочных сплавов, заполненной образцом испытуемой жидкости. Собственные колебания чувствительного элемента поддерживаются с помощью электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается, и окончательный результат измерений плотности высвечивается на дисплее плотномера или средства отображения.
К данному типу средства измерений относятся плотномеры следующих модификаций: ERADENS X, ERADENS XS, ERADENS XR и ERADENS XSR, которые отличаются метрологическими характеристиками и конструктивно. Плотномеры модификаций ERADENS X и ERADENS XR представляют собой самостоятельный прибор (рисунок 1). Плотномеры модификаций ERADENS XS и ERADENS XSR могут иметь два варианта исполнения:
-
- как прибор, который с помощью USB-кабеля подключается к любому анализатору производства eralytics GmbH и управляется с панели анализатора, к которому он подключен (рисунок 2)
-
- как прибор, встроенный в любой анализатор производства eralytics GmbH, с возможностью проведения автоматического измерения плотности (рисунок 3).
Плотномеры применяются при нормальных условиях применения в лабораториях.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на сам плотномер, а также, для модификаций ERADENS XS и ERADENS XSR встраиваемого исполнения, на анализатор, в который встроен плотномер, типографским способом на самоклеящуюся табличку и имеет буквенно-цифровое обозначение.
Общий вид плотномеров представлен на рисунках 1-3. Место нанесения серийного номера и знака утверждения типа на плотномер представлено на рисунках 4-6.
Рисунок 1 - Общий вид плотномера модификации ERADENS X и ERADENS XR
Рисунок 2 - Общий вид плотномера модификации ERADENS XS или ERADENS XSR, подключенного к анализатору производства ега1уйсБ GmbH
Рисунок 3 - Общий вид плотномера модификации ERADENS XS или ERADENS XSR, встроенного в анализатор производства eralytics GmbH
Серийный номер
EDX1O
Jadens х
SN: EDX 32013210
85 - 264V АС 47 - 63 Нг 150 W
2023
Made in AUSTRIA
'о' А
Рисунок 4 - Место нанесения серийного номера и знака утверждения типа на плотномер модификации ERADENS X или ERADENS XR
Серийный номер
Место нанесения знака утверждения типа
Рисунок 5 - Место нанесения серийного номера и знака утверждения типа на плотномер модификации ERADENS XS или ERADENS XSR
Серийный номер
Место нанесения знака утверждения типа
Рисунок 6 - Место нанесения (дублирования) серийного номера и знака утверждения типа на плотномер модификации ERADENS XS или ERADENS XSR, встроенный в анализатор производства eralytics GmbH
Пломбирование плотномеров не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) плотномеров модификаций ERADENS X и ERADENS XR является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
ПО устанавливается при изготовлении плотномеров. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
ПО плотномеров модификаций ERADENS XS и ERADENS XSR является внешним, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Влияние ПО на метрологические характеристики учтено при их нормировании. Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
8ХХХ* |
|
Цифровой идентификатор ПО |
- |
|
* 8 - метрологически значимая часть; Х - цифра от 0 до 9, не относится к метрологически значимой части | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ERADENS X ERADENS XS |
ERADENS XR ERADENS XSR | |
|
Диапазон измерений плотности, г/см3 |
от 0,65 до 1,80 | |
|
Пределы допускаемой абсолютной погрешности измерений плотности, г/см3 |
±0,0001 |
±0,00005 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ERADENS X ERADENS XR |
ERADENS XS ERADENS XSR | |
|
Рабочий диапазон температур в измерительной | ||
|
ячейке, °С |
от 0 до +100 | |
|
Дискретность отсчета показаний плотности, г/см3 |
0,00001 | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
от 100 до 240 | |
|
- частота переменного тока, Гц |
от 49 до 51 | |
|
Габаритные размеры, мм, не более: | ||
|
- ширина |
157 |
110 |
|
- глубина |
289 |
140 |
|
- высота |
285 |
160 |
|
Масса, кг, не более |
7 |
2,1 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +15 до +35 | |
|
- относительная влажность воздуха, %, не более |
80 | |
наносится на заднюю панель плотномера в виде наклейки на маркировочную табличку согласно рисункам 4-6 и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Лист № 6 Всего листов 6 Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Плотномер |
ERADENS X или ERADENS XS или ERADENS XR или ERADENS XSR |
1 шт. |
|
Кабель питания |
- |
2 шт. |
|
USB-кабель для подключения ERADENS XS или ERADENS XSR к анализатору |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в главе 5 «Меню «Измерение» («Measure»)» руководства по эксплуатации «Плотномер ERADENS X/XR», в пункте 5.1 «Проведение измерения» руководства по эксплуатации «Плотномер ERADENS XS/XSR».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 01.11.2019 № 2603 Об утверждении государственной поверочной схемы для средств измерений плотности
Стандарт предприятия «Плотномеры ERADENS»
Правообладатель
eralytics GmbH, Австрия
Адрес: Austria, 1210 Vienna, Autokaderstrasse 29/ Building 4A
Телефон: +43-189050330
E-mail: office@eralytics.com
Web-сайт: www.eralytics.com
Изготовитель
eralytics GmbH, Австрия
Адрес: Austria, 1210 Vienna, Autokaderstrasse 29/ Building 4A
Телефон: +43-189050330
E-mail: office@eralytics.com
Web-сайт: www.eralytics.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.310639
