ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2026 г. № ¹¹⁵⁵ Сведения об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Дозаторы весовые ав-томатиче-ские дискретного действия

BS- WCL-25

С

98726-26

BS-WCL-25-GCC- 01; GE24004- WCL.NA.00-A; GE24004- WCL.NA.00-B

«Harbin Boshi Automation Co.,Ltd», Китай

«Harbin Boshi Automation Co.,Ltd», Китай

ОС

МП-8762025 «ГСИ. Дозаторы весовые автоматические дискретного действия BS-WCL-25. Методика поверки»

1 год

Представительство открытого акционерного общества Харбинская автоматика «Борцы» (Китай) (представительство ОАО Харбинская автоматика «Борцы» (Китай)), г. Москва ИНН 9909317019

ООО «ПРОММАШ ТЕСТ Метрология», г. Чехов, Московская обл.

10.09.2025

2.

Датчики перемещений (деформаций) длинноходовые

Обозна чение отсутствует

С

98727-26

ЭН-800 зав. № 10 25000245, ЭА-300- 100 зав. № 30025000252

Общество с ограниченной ответственностью «Ме-литэк» (ООО «Мелитэк»),

Общество с ограниченной ответственностью «Ме-литэк» (ООО «Мелитэк»),

ОС

МП-1136 2026 «ГСИ. Датчики перемещений (деформаций)

1 год

Общество с ограниченной ответственностью «Ме-литэк» (ООО «Мелитэк»),

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

13.02.2026

г. Москва иНН 7728644821

г. Москва иНН 7728644821

длинноходовые. Методика по верки»

г. Москва ИНН 7728644821

3.

Копры маятниковые

MERTIS РТМ

с

98728-26

PTM-T752F сер. № M24TY-25-011, PTM-T452D сер. № M24TY-25-012, РТМ-Т501СА сер. № M24TY-25-013

Shenzhen Tiyins Technologies Co., Ltd., Китай

Shenzhen Tiyins Technologies Co., Ltd., Китай

ОС

МП-1111 2025 «ГСи. Копры маятниковые MERTIS РТМ. Методика поверки»

1 ГОД

ОбществО с ОГраниченнОй ОтветственнОстью «МЕР-ТИС» (ООО «МЕРТИС»), Г. МОсква ИНН 7725500162

ООО «ПРОММАШ ТЕСТ МетрОлОГия», МОскОвская Обл., Г. ЧехОв

22.03.2025

4.

Резервуары вертикальные стальные цилиндрические

РВС-400

Е

98729-26

2.1, 2.2, 2.3, 2.4, 2.5, 2.6, 2.7, 2.8, 2.9, 2.10, 2.11, 2.12, 2.14

Акционерное общество «Алмазы Анабара» (АО «Алмазы Анабара»), г. Якутск иНН 1435152770

Акционерное общество «Алмазы Анабара» (АО «Алмазы Анабара»), г. Якутск иНН 1435152770

ОС

МП 00208-2025 «ГСи. Резервуары вертикальные стальные ци-линдриче-ские РВС-400. Методика поверки»

5 лет

АкциОнернОе ОбществО «Алмазы Анабара» (АО «Алмазы Анабара»), Г. Якутск ИНН 1435152770

ООО фирма «МетрОлОГ», Г. Казань

25.08.2025

5.

Нагрузки электронные

акип- 1393

С

98730-26

АКИП-1393-150-150-1800, серийный номер: N25020784

Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай

Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай

ОС

МП-ПР-05-2026 «ГСи. Нагрузки электронные АКиП- 1393. Методика поверки»

1 ГОД

АкциОнернОе ОбществО «ПрибОры, Сервис, ТОрГОвля» (АО «ПриСТ»), Г. МОсква, ул. ПлеханОва, Д. 15А ИНН 7721212396

АО «ПриСТ», Г. МОсква

02.03.2026

6.

Щупы измерительные

Miyamot ometrolo gy

с

98731-26

9471- 25 зав. № 31105666, 9472-13 зав. № 12115015, 9472- 17 зав. № 21105045, 9472-20 зав. № 27115528, 9472-32 зав. №

Общество с ограниченной ответственностью «иНСТРУМЕНТ» (ООО «иНСТРУМЕНТ»),

Общество с ограниченной ответственностью «иНСТРУМЕНТ» (ООО «иНСТРУМЕНТ»),

ОС

МП-7.054 2026 «ГСи. Щупы измерительные Miyamotom etrology.

1 ГОД

ОбществО с ОГраниченнОй ОтветственнОстью «ИНСТРУМЕНТ» (ООО «ИНСТРУМЕНТ»),

ООО РМЦ «КалибрОн», Г. МОсква

11.02.2026

31105611,9473-13А зав. № 27115545, 9473- 20С зав. № 10115525, 9474-02 зав. № 26115110, 9474- 05 зав. № 24115022, 9474-08 зав. № 06125030, 9474-15 зав. № 06125015, 9474-40 зав. № 04125176

г. Нижний Новгород ИНН 5263052431 (производственная площадка: Hunan Temec Electromechani cal Co, Ltd., Китай)

г. Нижний Новгород ИНН 5263052431

Методика поверки»

г. Нижний Новгород ИНН 5263052431

7.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-50

Е

98732-26

1, 2, 3,4

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН 1639028805

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН 1639028805

ОС

гост 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «тАИФ-НК АЗС» (ООО «тАИФ-НК АЗС»), г. Казань ИНН 1639028805

ООО «Метро-Конт», г. Казань

03.04.2026

8.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ПромТех-ноПарк»

Обозна чение отсутствует

Е

98733-26

1325

Общество с ограниченной ответственностью «ВН- Энерготрейд» (ООО «ВН- Энер-готрейд»), Московская обл., г. Чехов ИНН 5048024231

Общество с ограниченной ответственностью «Пром-ТехноПарк» (ООО «Пром-ТехноПарк»), Тульская обл., г. Новомосковск ИНН 7116510282

ОС

МП СМО-1302-2026 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Промтех-ноПарк». Методика

4 года

Общество с ограниченной ответственностью «ПИКА» (ООО «ПИКА»), г. Владимир ИНН 3328009874

ООО «ПИ КА», г. Владимир

13.02.2026

поверки»

9.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Темерсо-Инжиниринг»

Обозна чение отсутствует

Е

98734-26

164

Общество с ограниченной ответственностью «ГаранТ Плюс» (ООО «ГаранТ Плюс»), Московская обл., г.о. Красногорск ИНН 7709756784

Общество с ограниченной ответственностью «ГаранТ Плюс» (ООО «ГаранТ Плюс»), Московская обл., г.о. Красногорск ИНН 7709756784

ОС

МИ 30002022 «Ре-коменда-ция. ГСИ. Системы автоматизирован-ные ин-формаци- онно-измерительные коммерческого учета электрической энергии. Методика поверки»

4 года

Общество с ограниченной ответственностью «Связь и Энергетика» (ООО «Связь и Энергетика»), г. Москва ИНН 9729112742

ООО «Спец-энергопроект», г. Москва

25.03.2026

10.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-77

Обозначение отсутствует

Е

98735-26

3/77

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

ОС

МП ЭПР-862-2026 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-77. Методика поверки»

4 года

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

17.03.2026

11.

Полуприцеп-

THOMP

Е

98736-26

SA9PT44300105676

THOMPSON

THOMPSON

ОС

ГОСТ

1 год

Индивидуаль-

ООО фирма

20.04.2026

цистерна

SON CARMI CHAEL РТ44/3

7

CARMICHAE L, Соединенное Королевство Великобритании и Северной Ирландии

CARMICHAE L, Соединенное Королевство Великобритании и Северной Ирландии

8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»

ный предприниматель Малыгина Тамара Юрьевна (ИП Малыгина Т.Ю.), Владимирская обл., Суздальский р-н, с. Тарбае-во ИНН 332402604941

«Метролог», г. Казань

12.

Детекторы газовые

G750- PID

C

98737-26

P250908810272, Р250908810274, Р250908810282, Р250908810277, Р250908810276

AEGIS Indus trial Safety Co., Ltd., Китай

AEGIS Indus trial Safety Co., Ltd., Китай

ОС

РТ-МП- 1468-2052025 «ГСИ. Детекторы газовые G750-PID. Методика поверки»

1 год

Mambo technical service Co., Ltd., Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

14.04.2026

13.

Детекторы газовые

GTYQ- D610

С

98738-26

Модификация GTYQ-D610 с зав. №№ Р250901590023, Р250901590043, Р250901590044; модификация GTYQ-D610C с зав. №№ Р250901590009, Р250901590010, Р250901590011, P250901590012

AEGIS Indus trial Safety Co., Ltd., Китай

AEGIS Indus trial Safety Co., Ltd., Китай

ОС

РТ-МП-1471-2052025 «ГСИ. Детекторы газовые GTYQ-D610. Методика поверки»

1 год

Mambo technical service Co., Ltd., Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

14.04.2026

14.

Резервуар горизонтальный стальной цилиндрический

РГС-8-1100.000

E

98739-26

18

Акционерное общество «Сибнефте-маш» (АО «Сибнефте-маш»), Тюменская обл., с.п. Ембаев- ское ИНН

Акционерное общество «Сибнефте-маш» (АО «Сибнефте-маш»), Тюменская обл., с.п. Ембаев- ское ИНН

ОС

МП 5.70422-2025 «ГСИ. Резервуар горизонтальный стальной цилиндрический

5 лет

Общество с ограниченной ответственностью «Техномаш» (ООО «Техномаш»), Ульяновская обл., г. Димит-ровград ИНН

ФБУ «Омский ЦСМ», г. Омск

29.01.2026

7224009228

7224009228

РГС-8-11- 00.000. Методика поверки»

7329034020

15.

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ12-Верхнетагильская ГРЭС

Обозна чение отсутствует

Е

98740-26

ИК.3881

Общество с ограниченной ответственностью «ИН-КОНТРОЛ» (ООО «ИН-КОНТРОЛ»), г. Москва ИНН 7725401700

Филиал «Верхнетагильская ГРЭС» акционерного общества «Интер РАО-Электрогенерация» (Филиал «Верхнетагильская ГРЭС» АО «Интер РАО-Электрогенерация»), г. Москва ИНН 7704784450

ОС

РТ-МП-136-201/22026 «ГСИ. Комплекс автомати зирован-ный измерительно-управляющий КИ-ЭБ12-Верхнетагильская ГРЭС. Методика поверки»

3 года

Общество с ограниченной ответственностью «Инженерный Центр автоматизации и метрологии» (ООО «ИЦАМ»), г. Пермь ИНН 5902171966

ФБУ «НИЦ ПМ - Ростест», г. Москва

15.03.2026

16.

Дозаторы весовые ав-томатиче-ские дискретного действия

ДВДД

С

98741-26

модификация ДФ-75 с зав. № 250; модификация ДФ-400 с зав. № 251; модификация ДЦ-150 с зав. № 255; модификация ДЦ-600 с зав. № 256; модификация ДВ-75 с зав. № 252; модификация ДВ-300 с зав. № 253; модификация ДХ-20 с зав. № 254; модификация ДГИ-1000 с зав. № 259; модификация ДМП-100 с зав. № 260; модификация

Общество с ограниченной ответственностью «Златоустовский Завод Бетоносмесительного Оборудования» (ООО «ЗЗБО»), г. Златоуст, Челябинская обл. ИНН 7404036069

Общество с ограниченной ответственностью «Златоустовский Завод Бетоносмесительного Оборудования» (ООО «ЗЗБО»), г. Златоуст, Челябинская обл. ИНН 7404036069

ОС

ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые ав-томатиче-ские дискретного действия. Методика поверки»

1 год

Общество с ограниченной ответственностью «Златоустовский Завод Бетоносмесительного Оборудования» (ООО «ЗЗБО»), г. Златоуст, Челябинская обл. ИНН 7404036069

ООО «ПРОММАШ ТЕСТ Метрология», г. Чехов, Московская обл.

11.07.2025

ДБ-200 с зав. № 258; модификация ДБС-100 с зав. № 257; модификация ДЦД-20 с зав. № 261

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____» ИЮНЯ     2026 г. № 1155

Лист № 1 Регистрационный № 98726-26                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы весовые автоматические дискретного действия BS-WCL-25

Назначение средства измерений

Дозаторы весовые автоматические дискретного действия BS-WCL-25 (далее по тексту - дозаторы) предназначены для автоматического дозирования сыпучего материала в мягкую тару.

Описание средства измерений

Принцип действия дозатора основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее по тексту - датчики), возникающей под действием силы тяжести дозируемого вещества, в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе (далее по тексту - АЦП). Далее сигналы поступают в центральный блок устройства управления, где подвергаются аналого-цифровому преобразованию, математической обработке электронными устройствами с дальнейшим определением значения массы взвешиваемого материала.

На основе информации об измеренном значении массы в соответствии с предварительно заданной программой осуществляется автоматическое управление питателем для формирования дозы материала.

Конструктивно дозатор состоит из узла взвешивания и узла управления.

Узел взвешивания состоит из:

-грузоприемного устройства (далее по тексту - ГПУ), выполненного в виде подвесного каркаса (опорную рамную конструкцию с устройством зацепа и раздува мешков) на трех весоизмерительных датчиках Т, модель Т2 производства ЗАО ВИК «Тензо-М» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 53838-13), и включающего грузовую платформу с роликами;

-ленточного питателя на металлической раме с частотно-регулируемым приводом, управляющим скоростью ленты и задающим производительность питателя (далее по тексту - питатель), дозирование осуществляется с помощью воздушного потока. Тип заполнения - сверху.

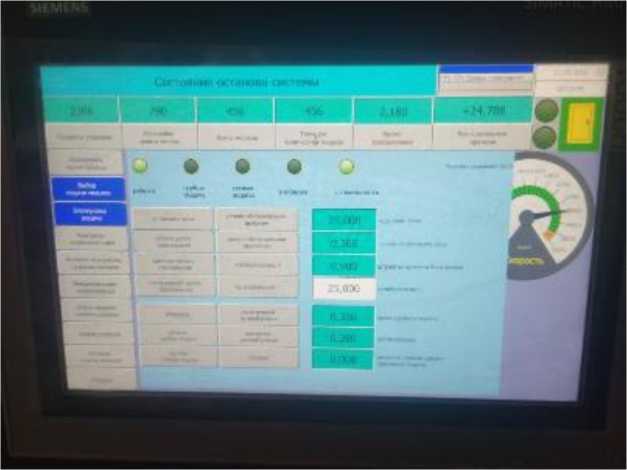

Узел управления состоит из сенсорной панели оператора SIMATIC HNI comf, производства фирмы «Siemens AG», Германия, совмещающей функции показывающего устройства и клавиатуры управления, модуля многофункционального Siwarex WP351 выполняющего функции аналого-цифрового преобразования сигналов, их математической обработки, управления процессом дозирования, хранения параметров настройки и результатов измерений в энергонезависимой памяти, передачу информации по цифровым интерфейсам связи RS232/RS485.

На маркировочную табличку, закрепленную на ГПУ дозатора, наносится следующая информация:

• - полное наименование изготовителя;

• - обозначение дозаторов;

• - дата изготовления дозаторов;

• - заводской номер дозаторов;

• - обозначение материалов, подлежащих взвешиванию;

• - напряжение питания;

• - частота питания;

• - номинальная минимальная доза (Minfill);

• - класс точности по ГОСТ 8.610-2012 (X(x));

• - номинальное значение класса точности (Ref(x));

• - цена деления шкалы (d);

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - знак утверждения типа.

Общий вид дозаторов представлен на рисунке 1.

Нанесение знака поверки на дозатор не предусмотрено. Пломбирование дозатора не предусмотрено.

Заводской номер в буквенно-цифровом формате и знак утверждения типа наносятся методом лазерной гравировки на маркировочную табличку. Место нанесения заводского номера приведено на рисунке 4.

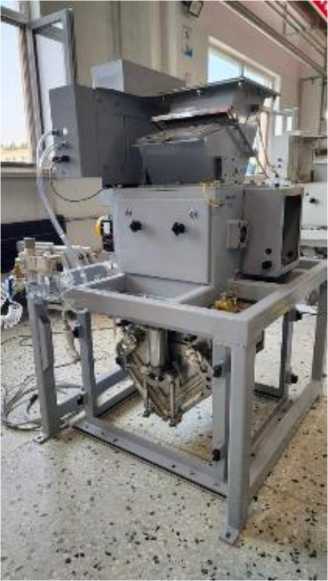

Рисунок 1 - Общий вид дозаторов

Программное обеспечение

Метрологически значимая часть программного обеспечения дозатора является встроенным программным обеспечением (далее по тексту - ПО) выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.

Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля. Изменение ПО через интерфейс пользователя без пароля невозможно. Обновления ПО в процессе эксплуатации не предусмотрено.

Идентификационные данные ПО доступны для просмотра при включении дозатора, идентификационные данные функционального ПО отображаются на дисплее панели оператора при работе средства измерения.

Функциональная часть ПО является встроенной в энергонезависимой памяти. Защита от несанкционированного доступа к настройкам и данным обеспечивается невозможностью изменения функционального ПО без применения специализированного оборудования изготовителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Siwarex WP351
Номер версии (идентификационный номер) ПО	V1.0
Цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода)	-
Алгоритм вычисления цифрового идентификатора ПО	-

Лист № 5 Всего листов 6 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	BS-WCL-25
Номинальное значение класса точности по ГОСТ 8.6102012	Ref (0,2)
Класс точности по ГОСТ 8.610-2012	Х(0,2)
Наибольший предел Мах, кг	25
Номинальная минимальная доза (Minfill), кг	25
Цена деления шкалы d, г	10
Число делений шкалы, n, (n=Max/d)	2500

Таблица 3 - Метрологические характеристики

Значение массы дозы, F, кг	Максимально допустимое отклонение каждой дозы от среднего значения (MPD)		Максимально допускаемая погрешность заданного значения массы дозы (MPSE) при первичной и периодической поверке
	Первичная поверка	При эксплуатации
25	40 г	50 г	12,5 г

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Параметры источника питания переменного тока: -напряжение, В	+10% 380-15
-частота, Гц	50±1
Условия эксплуатации: - температура окружающей среды, °С:	от +5 до +40
- относительная влажность, %, не более, при температуре +20 °С, без конденсации	80
Габаритные размеры, длинахширинахвысота, мм, не более	400х800х1150

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Вероятность безотказной работы за 2000 ч	0,92
Срок службы, лет	25

Знак утверждения типа

наносится методом лазерной гравировки на маркировочную табличку, закрепленную на ГПУ дозатора, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Дозаторы весовые автоматические дискретного действия	BS-WCL-25	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3.2 «Принцип работы и процесс управления» документа «Дозатор весовой автоматический дискретного действия BS-WCL-25. Руководства по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Стандарт предприятия «Harbin Boshi Automation Co.,Ltd», Китай.

Правообладатель

«Harbin Boshi Automation Co.,Ltd», Китай

Адрес: 150078, №9 Donghu Street, Yingbin Road Centralized Park, Harbin Development Zone, Harbin City, China

Изготовитель

«Harbin Boshi Automation Co.,Ltd», Китай

Адрес: 150078, №9 Donghu Street, Yingbin Road Centralized Park, Harbin Development Zone, Harbin City, China

Тел.: +86-451-84376980

Web-Сайт: www.boshi.cn

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, Россия, г.Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, дом 45а;

Россия, Ивановская обл., Лежневский район, СПК им. Мичурина Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»  ИЮНЯ     2026 г. № 1155

Лист № 1 Регистрационный № 98727-26                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики перемещений (деформаций) длинноходовые

Назначение средства измерений

Датчики перемещений (деформаций) длинноходовые (далее - датчики) предназначены для измерений перемещений (деформаций) материалов при проведении испытаний изделий и образцов из этих материалов на прочность.

Описание средства измерений

Датчики изготавливаются в следующих модификациях: ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105, ЭА-300, ЭА-500, ЭА-800, ЭН-800, ЭН-1000, ЭП-900, ЭП-1200.

Принцип действия датчиков модификаций ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105, ЭА-300, ЭА-500, ЭА-800 основан на преобразовании удлинения образца в перемещение измерительных щупов, установленных на отдельных точках изделия или образца на определённом расстоянии друг от друга.

Принцип действия датчиков модификаций ЭН-800, ЭН-1000, ЭП-900, ЭП-1200 основан на преобразовании перемещений измерительных щупов, установленных на отдельных точках изделия или образца на определённом расстоянии друг от друга, в пропорциональные цифровые электрические сигналы.

Модификации датчиков различаются между собой внешним видом, метрологическими и техническими характеристиками.

Датчики модификаций ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105, ЭА-300, ЭА-500, ЭА-800 состоят из следующих составных частей:

• - система перемещения щупов измерительных щупов;

• - измерительные щупы;

• - блок обработки сигналов и управления движением щупов;

• -   чувствительный элемент (оптическая линейка с  синусно-косинусным

или инкрементальным выходом);

• - блок питания;

• - устройство ввода-вывода (встроенное (в составе машины) или выносное).

Датчики модификаций ЭП-900, ЭП-1200 состоят из следующих составных частей:

• - система перемещения щупов измерительных щупов;

• - измерительные щупы;

• - чувствительные элементы (оптические энкодеры);

• - блок питания;

• - устройство ввода-вывода (встроенное (в составе машины) или выносное).

Датчики модификаций ЭН-800, ЭН-1000 состоят из следующих составных частей:

• - система перемещения щупов измерительных щупов;

• - измерительные щупы;

• - чувствительные элементы (оптические энкодеры);

• - устройство ввода-вывода (встроенное (в составе машины) или выносное).

В качестве устройства ввода-вывода результатов датчиков может использоваться персональный компьютер (ноутбук, планшет, ПК и др. устройства) или пульт оператора (пульт). Датчики могут иметь вариант исполнения, в котором прием, обработка и визуализация измерительной информации осуществляются с помощью цифрового микропроцессорного измерительного модуля, встроенного или выносного, и устройства ввода-вывода испытательной машины.

Серийный номер в числовом формате наносится на маркировочную табличку методом печати, прикрепленную на корпус датчика.

Общий вид датчиков представлен на рисунке 1. Общий вид маркировочной таблички и место нанесения серийного номера показаны на рисунке 2. Место нанесения маркировочной таблички указано на рисунке 3.

Нанесение знака поверки на датчики не предусмотрено. Пломбирование от несанкционированного доступа не предусмотрено.

^а)

t’¹ 1*

в)

а) ЭА-300, ЭА-500, ЭА-800; б) ЭП-900, ЭП-1200;

в) ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105;

г) ЭН-800, ЭН-1000

Рисунок 1 - Общий вид датчиков перемещений (деформаций) длинноходовых

Memo нанесения серийного номера

(ДефорМяПий) ДЯдоноХйДОВЦС ООО «Мелитэк»

J17342. г. Москва,ул. Обручева, 34/63, стр. 2

Сделано в Йдссни

Рисунок 3 - Место нанесения маркировочной таблички

Программное обеспечение

Для работы с датчиками используется внешнее программное обеспечение (далее по тексту - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе машин испытательных и служит для управления функциональными возможностями датчиков, а также для обработки и отображения результатов измерений.

Влияние внешнего ПО учтено при нормировании метрологических характеристик.

Уровень защиты внешнего программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные внешнего ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Testing Software	LAB7
Номер версии (идентификационный номер ПО), не ниже	1.0	2.0

Метрологически значимое внутреннее ПО устанавливается в микроконтроллер на заводе-изготовителе во время производственного цикла. Конструкция датчиков, исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики для модификаций датчиков ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105

Наименование характеристики	Значение
Модификация	ЭА-200-80,	ЭА-200-100,	ЭА-200-105,
	ЭА-300-80	ЭА-300-100	ЭА-300-105
Диапазон      измерений      перемещений (деформаций), мм	от 0 до 80	от 0 до 100	от 0 до 105
Пределы допускаемой погрешности измерений		±1,51)
- абсолютной, мкм
- относительной, %		±0,52)
1) В диапазоне измерений перемещений (деформаций) от 0 до 0,3 мм включ.; 2) В диапазоне измерений перемещений (деформаций) св. 0,3 мм до верхнего предела
диапазона измерений перемещений (деформаций)	включ.

Таблица 3 - Метрологические характеристики для модификаций датчиков ЭА-300, ЭА-500, ЭА-800, ЭП-900, ЭП-1200

Наименование характеристики	Значение
Модификация	ЭА-300	ЭА-500	ЭА-800	ЭП-900	ЭП-1200
Диапазон         измерений перемещений (деформаций), мм	от 0 до (300 - L0)	от 0 до (500 - L0)	от 0 до (760 - L0)	от 0 до (900 - L0)	от 0 до (1200 - L0)
Пределы       допускаемой погрешности измерений - абсолютной, мкм - относительной, %	±1,5Х) ±0,52)			±203) ±14)
Примечание - введены следующие обозначения: L0 - базовая длина 1) В диапазоне измерений перемещений (деформаций) от 0 до 0,3 мм включ.; 2) В диапазоне измерений перемещений (деформаций) св. 0,3 мм до верхнего предела диапазона измерений перемещений (деформаций) включ.; 3) В диапазоне измерений перемещений (деформаций) от 0 до 1 мм включ.; 4) В диапазоне измерений перемещений (деформаций) св. 1 мм до верхнего предела диапазона измерений перемещений (деформаций) включ.

Таблица 4 - Метрологические характеристики для модификаций датчиков ЭН-800, ЭН-1000

Наименование характеристики	Значение
Модификация	ЭН-800	ЭН-1000
Диапазон измерений перемещений (деформаций), мм	от 0 до (800 - L0)	от 0 до (1000 - L0)
Пределы допускаемой погрешности измерений - абсолютной, мкм	±20п
- относительной,%	±22)
Примечание - введены следующие обозначения: L0 -	базовая длина
1) В диапазоне измерений перемещений (деформаций) от 0 до 1 мм включ.;
2) В диапазоне измерений перемещений (деформаций) св. 1 мм до верхнего предела
диапазона измерений перемещений (деформаций) включ.

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Диапазон установки базовой длины, мм
ЭА-200-80, ЭА-200-100, ЭА-200-105	от 10 до 200
ЭА-300-80, ЭА-300-100, ЭА-300-105	от 10 до 300
ЭА-300	от 10 до 290
ЭА-500	от 10 до 490
ЭА-800	от 10 до 750
ЭП-900, ЭП-1200	от 10 до 100
ЭН-800	от 10 до 790
ЭН-1000	от 10 до 990
Габаритные размеры (длина х ширина х высота), мм, не более
ЭА-200-80, ЭА-200-100, ЭА-200-105	650 х 200 х 950
ЭА-300-80, ЭА-300-100, ЭА-300-105	750 х 200 х 950
ЭА-300	460 х 160 х 850
ЭА-500	460 х 160 х 1050
ЭА-800	460 х 160 х 1350
ЭП-900	350 х 180 х 1400
ЭП-1200	350 х 180 х 1700
ЭН-800	360 х 380 х 1100
ЭН-1000	360 х 380 х 1300
Масса, кг, не более ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105	18
ЭА-300, ЭН-1000	30
ЭА-500, ЭП-900	35
ЭА-800	40
ЭП-1200	45
ЭН-800	25
Параметры электрического питания
- напряжение постоянного тока, В	24
Условия эксплуатации
- температура окружающей среды, °С	от +15 до +25
- относительная влажность воздуха, %	от 20 до 80

Таблица 6 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	10000
Средний срок службы, лет	10

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
		ЭА-300, ЭА-500, ЭА-800, ЭА-200-80, ЭА-200-100, ЭА-200-105, ЭА-300-80, ЭА-300-100, ЭА-300-105	ЭН-800, ЭН-1000	ЭП-900, ЭП-1200
Датчик перемещений (деформаций) длинноходовый	-1)	1 шт.	1 шт.	1 шт.
Паспорт	26.51.66-009 ПС	1 экз.	1 экз.	1 экз.
Руководство        по эксплуатации	26.51.66-009 РЭ	1 экз.	1 экз.	1 экз.
Кабель       передачи данных	-	1 шт.	1 шт.	1 шт.
Кабель управления	-	1 шт.	-	1 шт.
1) Модификация в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе 5.2 «Методы измерений» документа 26.51.66-009 РЭ «Датчики перемещений (деформаций) длинноходовые. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.66-009-84197947-2023 «Датчики перемещений (деформаций) длинноходовые. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «МЕЛИТЭК»

(ООО «МЕЛИТЭК»)

ИНН 7728644821

Юридический адрес: 119571, г. Москва, вн. тер. г. муниципальный округ Обручевский, пр-кт Ленинский, д. 119А, помещ. 9Н

Изготовитель

Общество с ограниченной ответственностью «МЕЛИТЭК»

(ООО «МЕЛИТЭК»)

ИНН 7728644821

Юридический адрес: 119571, г. Москва, вн. тер. г. муниципальный округ Обручевский, пр-кт Ленинский, д. 119А, помещ. 9Н

Адрес места осуществления деятельности: 117342, Москва, ул. Обручева, д.34/63, стр.2

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, дом 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ^июня    2026 г. № ___

Лист № 1 Регистрационный № 98728-26                                          Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Копры маятниковые MERTIS PTM

Назначение средства измерений

Копры маятниковые MERTIS PTM (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при проведении механических испытаний образцов металлов, пластмасс, сплавов и композиционных материалов на двухопорный (метод Шарпи), одноопорный ударный изгиб (консольный изгиб, метод Изода) и ударную прочность при растяжении.

Описание средства измерений

Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после разбития образца. Значение потенциальной энергии определяется массой и длиной маятника, а также углом его отклонения от вертикальной оси.

Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, датчика угла отклонения маятника, защитного кожуха с системой блокировки спуска маятника при открытых дверях, а также контроллера, сенсорного дисплея и персонального компьютера (по запросу).

В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Также на оси вращения маятника расположено устройство отсчета (регистрации) показаний: стрелка аналоговой шкалы и датчик угла отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъема маятника после воздействия на образец. Получаемая с данного датчика информация обрабатывается и отображается на сенсорном дисплее, расположенном на фронтальной стороне корпуса копров, а также на персональном компьютере.

Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца. В зависимости от вида испытаний образец может быть закреплён на опорах, в зажимных губках или в поперечном ярме, расположенных на станине.

Персональный компьютер и сенсорный дисплей предназначены для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения и хранения результатов измерений с возможностью вывода данных на внешние устройства. Калибровочные и установочные данные сохраняются в энергонезависимой памяти.

Копры могут быть дополнительно укомплектованы температурными камерами, механизмами автоматической подачи образцов, механизмом центрирования образцов на опорах, персональным компьютером, сменными маятниками, устройством торможения маятника, устройством изменения угла зарядки маятника. В зависимости от модификации копры могут быть оснащены дополнительно встроенным в боек молота датчиком силы удара по образцу (инструментированным бойком).

Копры выпускаются в следующих модификациях: PTM-T501B-2, PTM-T501B-3, PTM-T501B-4, PTM-T501CA, PTM-T501CB, PTM-T452F, PTM-T752F, PTM-T452E, PTM-T752E, PTM-T452D, PTM-T752D, которые различаются между собой внешним видом, метрологическими и техническими характеристиками.

Копры могут быть укомплектованы сменными маятниками, сменными бойками маятника, дополнительными грузами на маятник.

Общий вид копров представлен на рисунках 1 - 6.

Идентификация копров осуществляется методом визуального осмотра маркировочной таблички с указанием серийного номера, нанесенного типографским способом, а также информации о модификации и годе выпуска.

Серийный номер имеет обозначение, состоящее из арабских цифр и букв латинского алфавита.

Общий вид маркировочной таблички представлен на рисунке 7.

Место нанесения маркировочной таблички - корпус контроллера, который находится с тыльной стороны копра.

Цветовое исполнение копров может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на копры не предусмотрено.

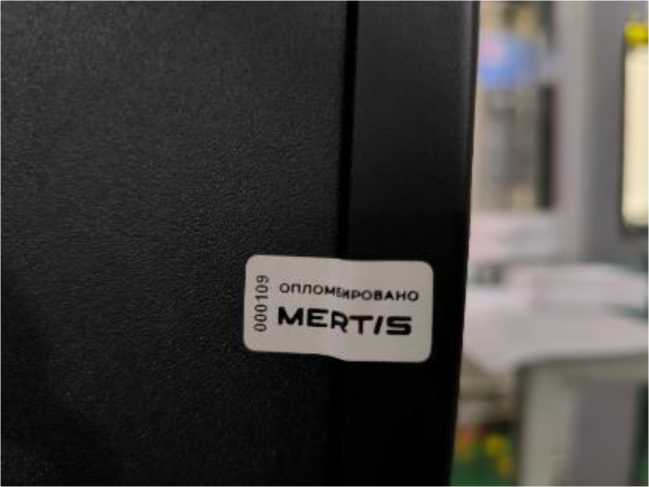

Пломбирование осуществляется посредством нанесения пломбировочной наклейки на корпус контроллера, находящегося с тыльной стороны копра. Общий вид пломбировочной наклейки и место ее нанесения представлены на рисунке 8.

Товарный знак наносится на фронтальную сторону копров. Изображение товарного знака приведено на рисунке 9.

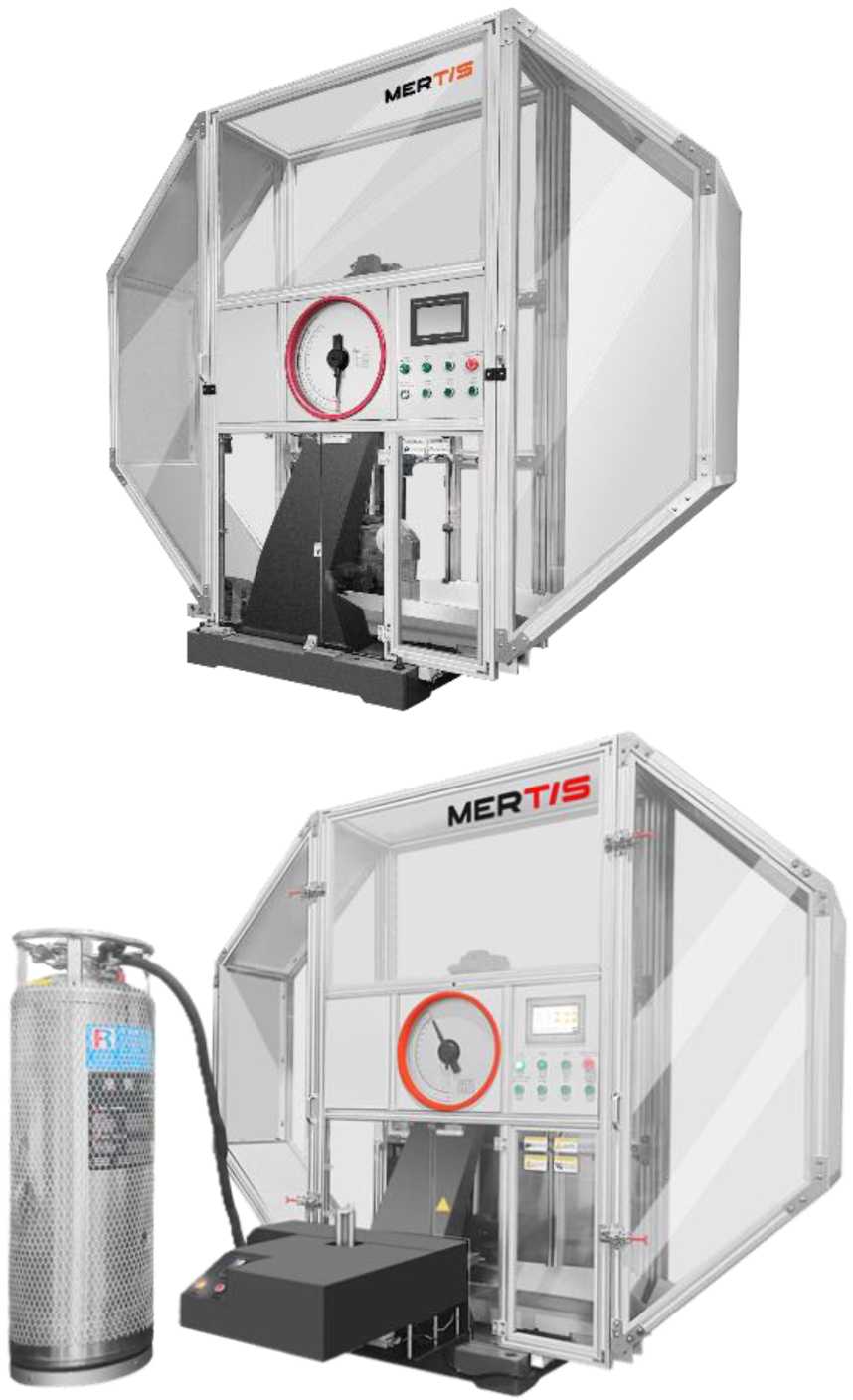

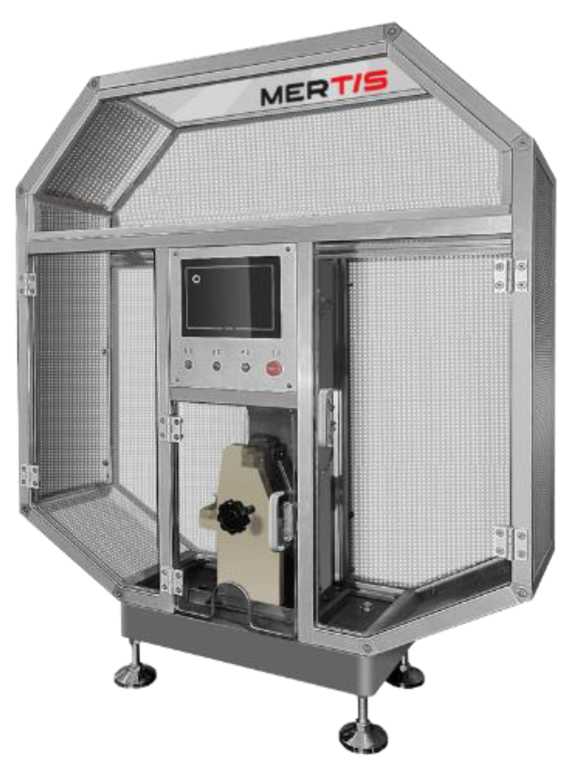

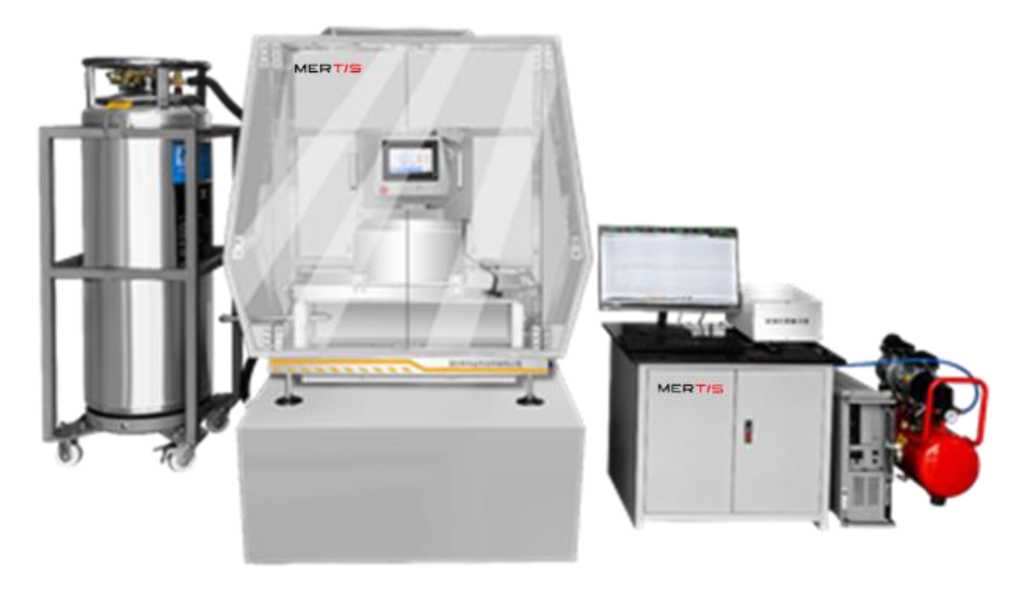

Рисунок 1 - Общий вид копров маятниковых PTM-T501B-2, PTM-T501B-3, PTM-T501B-4

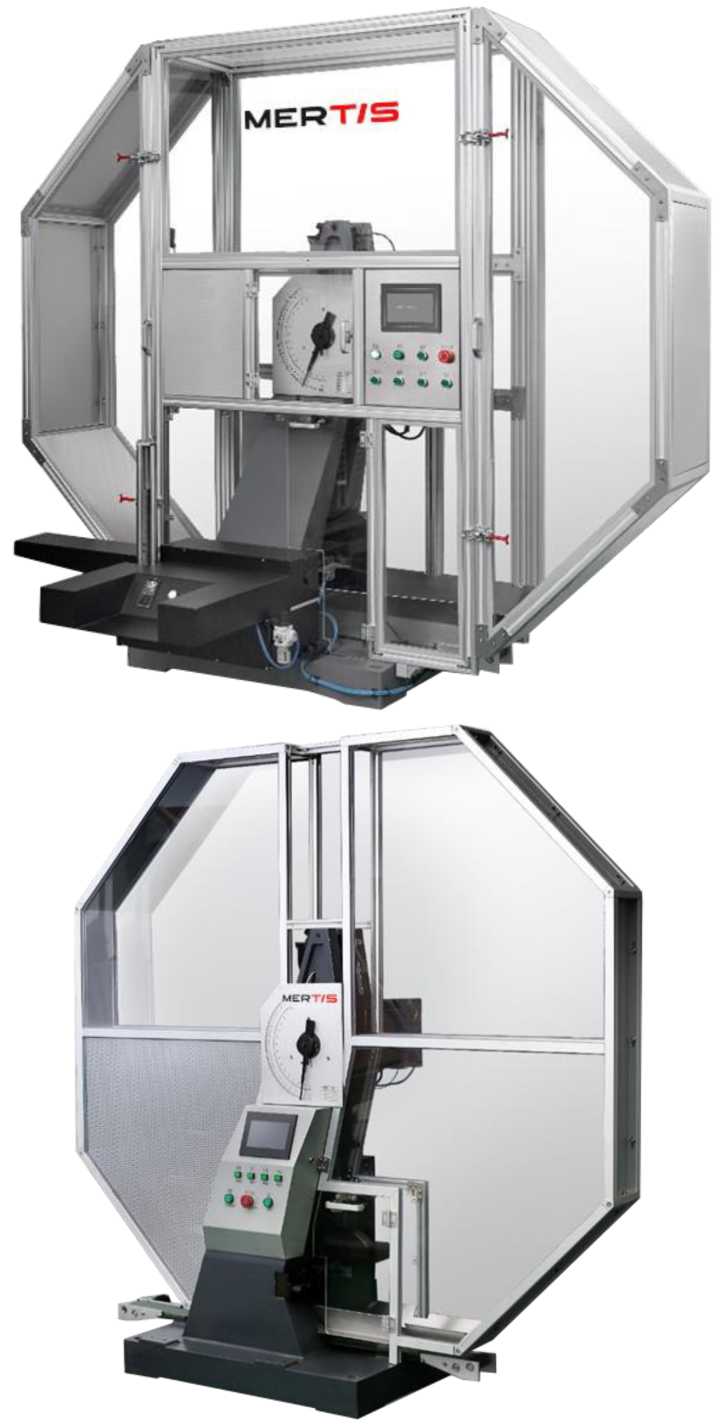

Рисунок 2 - Общий вид копров маятниковых PTM-T501CA

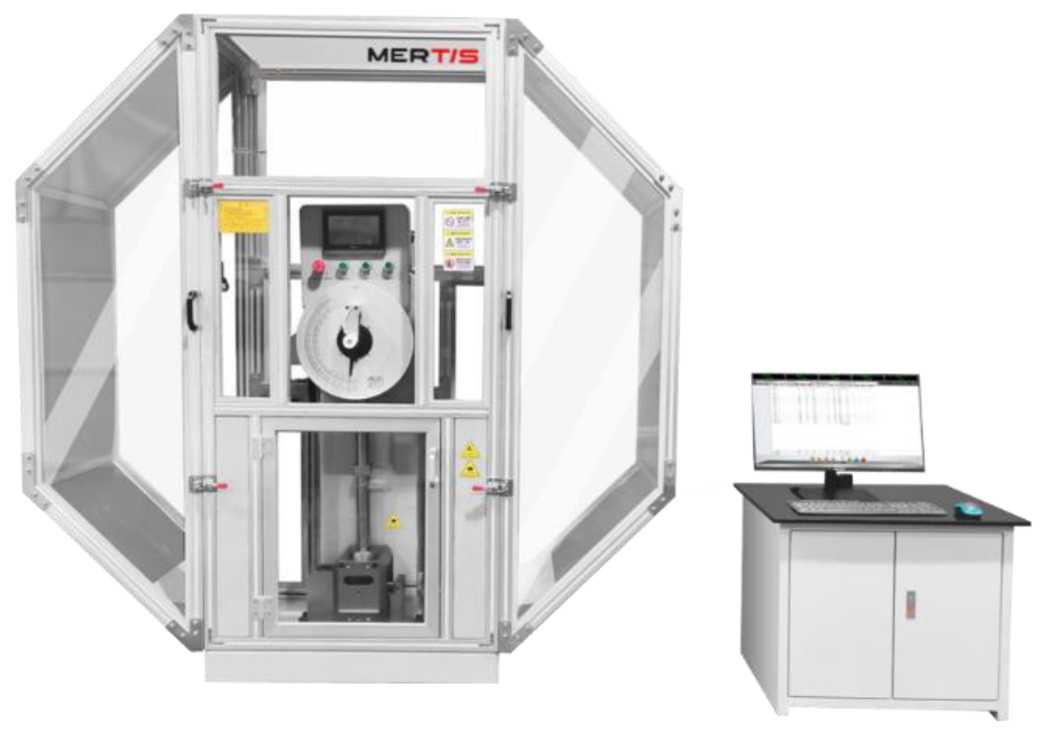

Рисунок 3 - Общий вид копров маятниковых PTM-T501CB

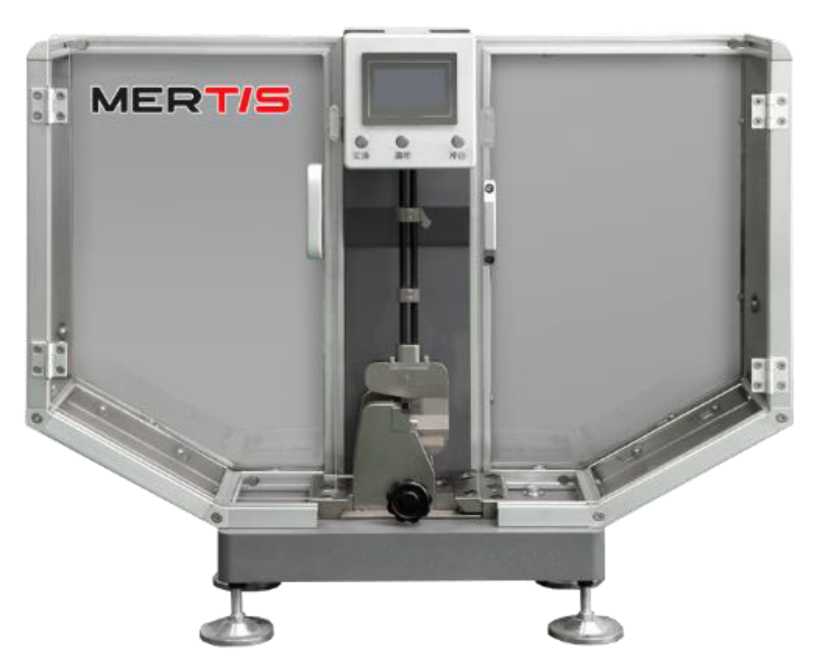

Рисунок 4 - Общий вид копров маятниковых PTM-T452F, PTM-T752F

Рисунок 5 - Общий вид копров маятниковых PTM-T452E, PTM-T752E

Рисунок 9 - Изображение товарного знака

Программное обеспечение

Для работы с копрами используется программное обеспечение (далее - ПО) «merTEST-PT(BI)», устанавливаемое в контроллере и ПО «merTEST-PT», устанавливаемое на персональном компьютере. ПО разработано специально для копров и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

ПО защищено от несанкционированного доступа ключом электронной защиты.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	merTEST-PT	merTEST-PT(BI)
Номер версии (идентификационный номер ПО), не ниже	1.0	1.0

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики копров маятниковых PTM-T501B-2, PTM-T501B-3, PTM-T501B-4, PTM-T501CA, PTM-T501CB

Наименование характеристики	Значение
Наибольшее значение потенциальной энергии маятника, Дж	50
Номинальное значение потенциальной энергии маятника, Дж1)	0,50	1,00	2,00	2,50	2,70	2,75	4,00	5,0	5,40
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %	±0,5
Диапазон измерений энергии, Дж	от 0,05 до 0,40	от 0,10 до 0,80	от 0,20 до 1,60	от 2,5 до 20,0	от 0,27 до 2,16	от 0,275 до 2,200	от 0,40 до 3,20	от 0,5 до 4,0	от 0,54 до 4,32
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±0,005	±0,01	±0,02	±0,025	±0,027	±0,0275	±0,04	±0,05	±0,054
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более:
- при испытаниях по методу Шарпи	4,0	2,0	1,0	1,0	1,0	-	0,5	0,5	0,5
- при испытаниях по методу Изода	-	2,0	-	1,0	1,0	1,0	-	-	0,5
при испытаниях на ударную прочность при растяжении			1,0	1,0	1,0		0,5		0,5
Скорость движения маятника в момент удара при испытании, м/с:
- при испытаниях по методу Шарпи пластиковых образцов	2,9±0,29	2,9±0,29	2,9±0,29	2,9±0,29	2,9±0,29		2,9±0,29	2,9±0,29	2,9±0,29
- при испытаниях по методу Шарпи металлических образцов	2,9±0,29	2,9±0,29	2,9±0,29	2,9±0,29	2,9±0,29		2,9±0,29	2,9±0,29	2,9±0,29
- при испытаниях по методу Изода	-	3,5±0,35	-	3,5±0,35	3,5±0,35	3,5±0,35	-	-	3,5±0,35
- при испытаниях на ударную прочность при растяжении			2,9±0,29	2,9±0,29	2,9±0,29		2,9±0,29		2,9±0,29
|( - в зависимости от маятника, входящего в комплект поставки

Наименование характеристики	Значение
Наибольшее значение потенциальной энергии маятника, Дж	50
Номинальное значение потенциальной энергии маятника, Дж1)	5,50	7,5	10,8	11,0	15,0	21,6	22,0	25,0	50,0
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %	±0,5
Диапазон измерений энергии, Дж	от 0,55 до 4,4	от 0,75 до 6,00	от 1,08 до 8,64	от 1,1 до 8,8	от 1,5 до 12,0	от 2,16 до 17,28	от 2,2 до 17,6	от 2,5 до 20,0	от 5 до 40
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±0,055	±0,075	±0,108	±0,11	±0,15	±0,216	±0,22	±0,25	±0,5
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более:
- при испытаниях по методу Шарпи	-	0,5	0,5	-	0,5	0,5	-	0,5	0,5
- при испытаниях по методу Изода	0,5	-	0,5	0,5	-	0,5	0,5	-	-
- при испытаниях на ударную прочность при растяжении		0,5	0,5		0,5	0,5		0,5	0,5
Скорость движения маятника в момент удара при испытании, м/с:
- при испытаниях по методу Шарпи пластиковых образцов		3,8±0,38	3,8±0,38		3,8±0,38	3,8±0,38		3,8±0,38	3,8±0,38
- при испытаниях по методу Шарпи металлических образцов		3,8±0,38	3,8±0,38		3,8±0,38	3,8±0,38		3,8±0,38	3,8±0,38
- при испытаниях по методу Изода	3,5±0,35	-	3,5±0,35	3,5±0,35	-	3,5±0,35	3,5±0,35	-	-
- при испытаниях на ударную прочность при растяжении		3,8±0,38	3,8±0,38		3,8±0,38	3,8±0,38		3,8±0,38	3,8±0,38
|( - в зависимости от маятника, входящего в комплект поставки

Наименование характеристики	Значение
Наибольшее значение потенциальной энергии маятника, Дж	450
Номинальное значение потенциальной энергии маятника, Дж1)	150	300	450
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %	±0,5
Диапазон измерений энергии, Дж	от 15 до 120	от 30 до 240	от 45 до 360
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±1,5	±3,0	±4,5
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более:
- при испытаниях по методу Шарпи	0,5	0,5	0,5
- при испытаниях по методу Изода	0,5	0,5	0,5
- при испытаниях на ударную прочность при растяжении	0,5	0,5	0,5
Скорость движения маятника в момент удара при испытании, м/с:
- при испытаниях по методу Шарпи пластиковых образцов	5,0±0,5	5,0±0,5	5,0±0,5
- при испытаниях по методу Шарпи металлических образцов	5,0±0,5	5,0±0,5	5,0±0,5
- при испытаниях по методу Изода	5,0±0,5	5,0±0,5	5,0±0,5
1) - в зависимости от маятника, входящего в комплект поставки

Наименование характеристики	Значение
Наибольшее значение потенциальной энергии маятника, Дж	750
Номинальное значение потенциальной энергии маятника, Дж1)	300	450	600	750
Пределы допускаемого отклонения запаса потенциальной энергии маятника от
номинального значения, %		±0,5
Диапазон измерений энергии, Дж	от 30	от 45	от 60	от 70
	до 240	до 360	до 480	до 600
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±3,0	±4,5	±6,0	±7,0
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более:
- при испытаниях по методу Шарпи	0,5	0,5	0,5	0,5
- при испытаниях по методу Изода	0,5	0,5	0,5	0,5
- при испытаниях на ударную прочность при растяжении	0,5	0,5	0,5	0,5
Скорость движения маятника в момент удара при испытании, м/с:
- при испытаниях по методу Шарпи пластиковых образцов	5,0±0,5	5,0±0,5	5,0±0,5	5,0±0,5
- при испытаниях по методу Шарпи металлических образцов	5,0±0,5	5,0±0,5	5,0±0,5	5,0±0,5
- при испытаниях по методу Изода	5,0±0,5	5,0±0,5	5,0±0,5	5,0±0,5
1) - в зависимости от маятника, входящего в комплект поставки

Таблица 6 - Технические характеристики

Модификация	Габаритные размеры (Ширина ХГ лубина ХВ ысота), мм, не более	Масса1), кг, не более	Потребляемая мощность, кВт, не более
PTM-T501B-2	800x450x850	180	0,5
PTM-T501B-3	800x450x850	170	1
PTM-T501B-4	800x450x850	170	1
PTM-T501CA	1050x450x1150	195	2
PTM-T501CB	1300x800x1300	570	4
PTM-T452F	2400x1550x2100	905	2
PTM-T752F	2400x1550x2100	955	2
PTM-T452E	2400x1550x2100	905	2
PTM-T752E	2400x1550x2100	905	2
PTM-T452D	2000x720x2100	800	2
PTM-T752D	2000x720x2100	800	2
|( - без учёта массы маятника

Таблица 7 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока1), В	220 ± 22 / 380 ± 38
- частота переменного тока, Гц	от 49 до 51
Условия эксплуатации: - температура, °С	от +15 до +35
- относительная влажность, %	от 20 до 80
|( - По заказу потребителя копры могут выпускаться как в однофазном, так и в трёхфазном
исполнении.

Таблица 8 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	15
Средняя наработка на отказ, циклов, не менее	159 000

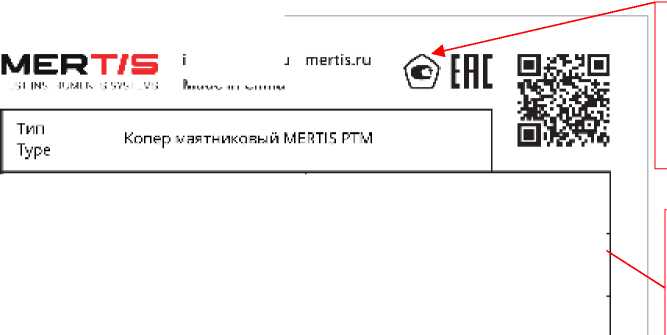

Знак утверждения типа

наносится на маркировочную табличку и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Копер маятниковый MERTIS PTM	В зависимости от модификации	1 шт.
Программное     обеспечение     «merTEST-PT» поставляемое на электронном носителе	-	1 шт.
Персональный компьютер*	-	1 шт.
Технический паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.
Сменный маятник*	-	**шт.
Дополнительные грузы*	-	**шт.

Продолжение таблицы 9

Наименование	Обозначение	Количество
Сменный боёк*	-	**шт.
Дополнительная опора для установки образцов*	-	**шт.
Камера кондиционирования*	-	**шт.
* Наличие в зависимости от договора поставки.
** Количество в зависимости от договора поставки и модификации копра

Сведения о методиках (методах) измерений приведены в разделе 4 «Ручное управление» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

«Копры маятниковые MERTIS PTM. Стандарт предприятия», Shenzhen Tiyins Technologies Co., Ltd.

Правообладатель

Shenzhen Tiyins Technologies Co., Ltd., Китай

Адрес: Room 102, 1/F, Bldg 9, Nangang 2nd Industrial Park, 1026 Songbai Road, Yangguang Community, Xili Subdistrict, Nanshan Dist., Shenzhen, Guangdong, China

Изготовитель

Shenzhen Tiyins Technologies Co., Ltd., Китай

Адрес: Room 102, 1/F, Bldg 9, Nangang 2nd Industrial Park, 1026 Songbai Road, Yangguang Community, Xili Subdistrict, Nanshan Dist., Shenzhen, Guangdong, China

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2, Литера А, Помещение I

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____» ИЮНЯ     2026 г. № 11^55

Лист № 1

Регистрационный № 98729-26                                           Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС-400

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона наземного расположения с номинальной вместимостью 400 м³.

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.

Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на цилиндрическую стенку резервуаров аэрографическим способом.

Нанесение знака поверки на средство измерений не предусмотрено.

К резервуарам данного типа относятся резервуары РВС-400 зав.№ 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, 2.7, 2.8, 2.9, 2.10, 2.11, 2.12, 2.14, расположенные по адресу: Республика Саха (Якутия), Анабарский улус, территория склада ГСМ участка Эбелях-Гусиный.

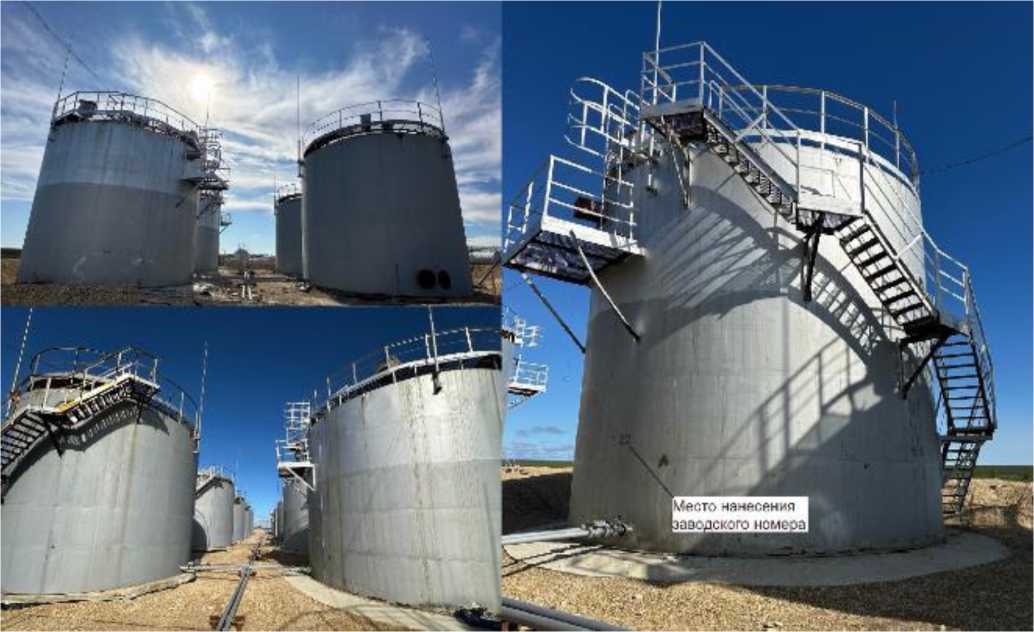

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-400 зав.№ 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, 2.7, 2.8, 2.9, 2.10, 2.11, 2.12, 2.14 с указанием места нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	РВС-400
Номинальная вместимость, м3	400
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,20

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,0

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Лист № 3 Всего листов 3 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВС	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 7 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Алмазы Анабара»

(АО «Алмазы Анабара»)

ИНН: 1435152770

Юридический адрес: 677027, Российская Федерация, Республика Саха (Якутия), г. Якутск, ул. Кирова 18 блок «Б»

Телефон: +7 (4112) 49-60-00

E-mail: office@alanab.alrosa.ru

Изготовитель

Акционерное общество «Алмазы Анабара»

(АО «Алмазы Анабара»)

ИНН: 1435152770

Адрес: 677027, Российская Федерация, Республика Саха (Якутия), г. Якутск, ул. Кирова 18 блок «Б»

Телефон: +7 (4112) 49-60-00

E-mail: office@alanab.alrosa.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог»

(ООО фирма «Метролог»)

Юридический адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33

Адрес местонахождения: 420043, РТ, г. Казань, ул. Вишневского, д. 26а, кабинет №19

Телефон: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312275

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ИЮНЯ    2026 г. № 1155

Регистрационный № 98730-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

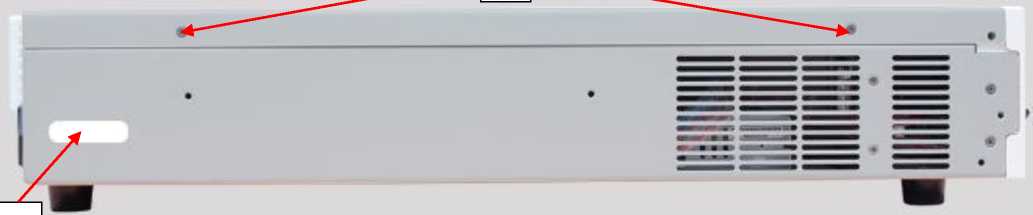

Нагрузки электронные АКИП-1393

Назначение средства измерений

Нагрузки электронные серии АКИП-1393 (далее по тексту - нагрузки) предназначены для воспроизведения мер сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других радиотехнических устройств с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).

Описание средства измерений

Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка входных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.

Нагрузки имеют моноблочную конструкцию.

Модификации нагрузок, представленные в таблице 1, имеют один канал и отличаются диапазонами установки входных параметров и максимальной мощностью.

Таблица 1 - Модификации нагрузок

Модификации	Напряжение, В	Ток, А	Мощность, Вт
АКИП-1393-60-10-600	60	10	600
АКИП-1393-60-50-600		50	600
АКИП-1393-60-100-1200		100	1200
АКИП-1393-60-150-1800		150	1800
АКИП-1393-150-50-600	150	50	600
АКИП-1393-150-100-1200		100	1200
АКИП-1393-150-150-1800		150	1800
АКИП-1393-600-10-600	600	10	600
АКИП-1393-600-20-1200		20	1200
АКИП-1393-600-30-1800		30	1800

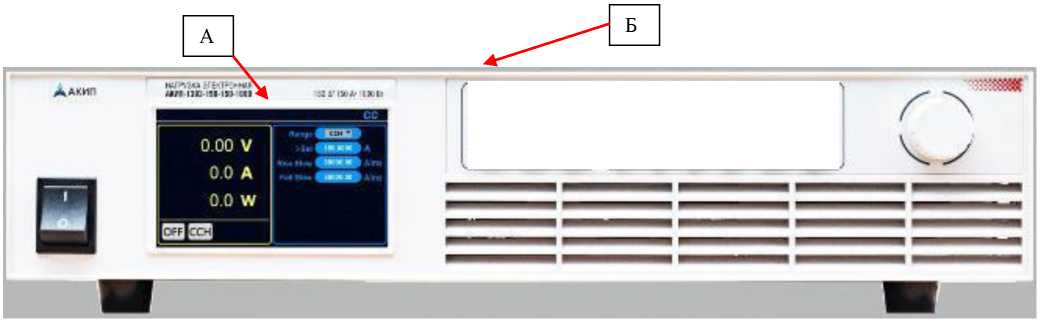

На лицевой панели нагрузок расположены:

• - кнопка включения прибора;

• - жидко-кристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;

• - функциональные клавиши, предназначенные для переключения режимов работы

нагрузки;

- цифровые кнопки для прямого ввода значений тока, напряжения, сопротивления;

- поворотный регулятор для плавной регулировки параметров и навигации по меню.

На задней панели нагрузок расположены:

- клеммы для 4-х проводного подключения;

- цифровые интерфейсы RS-232, LAN, CAN;

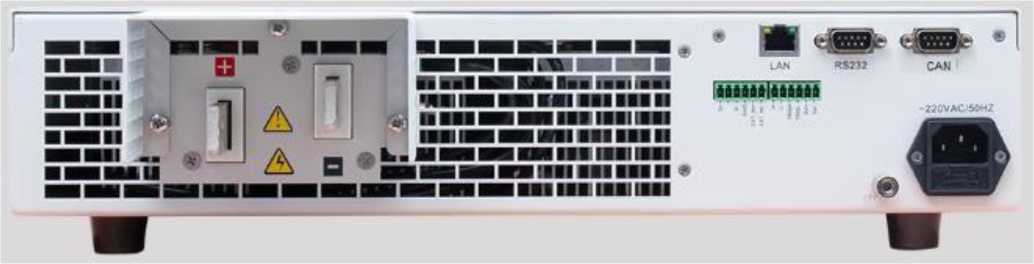

- аналоговый интерфейс;

- разъем подключения шнура питания с предохранителем и вентиляционные отверстия.

Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенноцифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.

Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

Рисунок 3 - Вид задней панели нагрузок

Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса может отличаться от представленного на рисунках.

Программное обеспечение

Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	отсутствует
Номер версии (идентификационный номер ПО), не ниже	1.1

Метрологические и технические характеристики

Таблица 3  - Основные метрологические характеристики нагрузок модификаций

АКИП-1393-60-10-600, АКИП-1393-60-50-600, АКИП-1393-60-100-1200, АКИП-1393-60-150-1800

Наименование характеристики	Значение
	АКИП-1393- 60-10-600	АКИП-1393- 60-50-600	АКИП-1393- 60-100-1200	АКИП-1393- 60-150-1800
1	2	3	4	5
Диапазон напряжения на нагрузке, В	от 0 до 60
Диапазон силы тока в нагрузке, А	от 0 до 10	от 0 до 50	от 0 до 100	от 0 до 150
Максимальная мощность на нагрузке, Вт	600		1200	1800

1	2	3	4	5
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0,0001 до 6 от 0,001 до 60	от 0,0001 до 6 от 0,001 до 60	от 0,0001 до 6 от 0,001 до 60	от 0,0001 до 6 от 0,001 до 60
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^иуст + 0,00Гипред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005^иизм + 0,0005^ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0,00001 до 1 от 0,0001 до 10	от 0,00008 до 5 от 0,0008 до 50	от 0,001 до 10 от 0,01 до 100	от 0,001 до 15 от 0,01 до 150
Пределы допускаемой абсолютной погрешности установки силы тока, А нижний поддиапазон верхний поддиапазон	±(0,001-1уст + 0,001-1пред) ±(0,001-1усг + 0,0015^1пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,001-1изм + 0,001’!пред)		±(0,0005^изм + 0,00Р1пред)
Режим стабилизации электрической мощности
Диапазоны установки/ измерения электрической мощности, Вт	от 0,01 до 600		от 0,01 до 1200	от 0,01 до 1800
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,005Туст + 0,01^Рпред)
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт	±(0,005'Ризм + 0,01^Рпред)

1	2	3	4	5
Режим стабилизации сопротивления
Диапазоны установки сопротивления, Ом	от 0,12 до 600 от 2,3 до 6000	от 0,03 до 120 от 0,5 до 1200	от 0,02 до 60 от 0,3 до 600000	от 0,01 до 40 от 0,2 до 400000
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом	±(0,00354<с| + 200) ±(0,00353<с| + 2000)	±(0,0035^уст + 40) ±(0,0035^уст + 400)	±(0,0035^уст + 20) ±(0,0035^уст + 200)	±(0,0035^уст + 13) ±(0,0035^уст + 134)
Примечания: иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В. 1уст - установленное значение тока, А; 1пред - предельное значение тока, А. RVCI - установленное значение сопротивления, Ом. иизм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Ризм - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт.

Таблица 4  - Основные метрологические характеристики нагрузок модификаций

АКИП-1393-150-50-600, АКИП-1393-150-100-1200, АКИП-1393-150-150-1800

Наименование характеристики	Значение
	АКИП-1393- 150-50-600	АКИП-1393- 150-100-1200	АКИП-1393- 150-150-1800
1	2	3	4
Диапазон напряжения на нагрузке, В	от 0 до 150
Диапазон силы тока в нагрузке, А	от 0 до 50	от 0 до 100	от 0 до 150
Максимальная мощность на нагрузке, Вт	600	1200	1800
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0,00025 до 15 от 0,0025 до 150	от 0,001 до 15 от 0,01 до 150	от 0,001 до 15 от 0,01 до 150
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^иуст + 0,00Ьипред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005^изм + 0,0005^ипред)

1	2	3	4
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0,00008 до 5 от 0,0008 до 50	от 0,001 до 10 от 0,01 до 100	от 0,001 до 15 от 0,01 до 150
Пределы допускаемой абсолютной погрешности установки силы тока, А нижний поддиапазон верхний поддиапазон	±(0,001-1уст + 0,001-1пред) ±(0,001-1усг + 0,0015^1пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,001-1изм + 0,00Р1пред)	±(0,0005-!ИЗм + 0,001’1пред)
Режим стабилизации электрической мощности
Диапазоны установки/ измерения электрической мощности, Вт	от 0,01 до 600	от 0,01 до 1200	от 0,01 до 1800
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,005^Руст + 0,01^Рпред)
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт	±(0,005-РИЗм + 0,01’Рпред)
Режим стабилизации сопротивления
Диапазоны установки сопротивления, Ом	от 0,06 до 300 от 1,2 до 3000	от 0,03 до 150 от 0,6 до 1500	от 0,02 до 100 от 0,4 до 1000
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом	±(0,0035<Иуст + 100) ±(0,0035^уст + 1000)	±(0,0035<Иуст + 50) ±(0,0035<Иуст + 500)	±(0,0035<Иуст + 32) ±(0,0035<Иуст + 320)

Таблица 5  - Основные метрологические характеристики нагрузок модификаций

АКИП-1393-600-10-600, АКИП-1393-600-20-1200, АКИП-1393-600-30-1800

Наименование характеристики	Значение
	АКИП-1393- 600-10-600	АКИП-1393- 600-20-1200	АКИП-1393- 600-30-1800
1	2	3	4
Диапазон напряжения на нагрузке, В	от 0 до 600
Диапазон силы тока в нагрузке, А	от 0 до 10	от 0 до 20	от 0 до 30
Максимальная мощность на нагрузке, Вт	600	1200	1800
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0,001 до 60 от 0,01 до 600	от 0,001 до 60 от 0,01 до 600	от 0,001 до 60 от 0,01 до 600
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^иуст + 0,00йипред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005^иизм + 0,0005^ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0,00001 до 1 от 0,0001 до 10	от 0,0001 до 2 от 0,001 до 20	от 0,0001 до 3 от 0,001 до 30
Пределы допускаемой абсолютной погрешности установки силы тока, А нижний поддиапазон верхний поддиапазон	±(0,001-1Уст + 0,001 <!пред) ±(0,001-!Уст + 0,0015-1пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,001-!изм + 0,001 "Тпред)	±(0,0005йизм + 0,001’!пред)
Режим стабилизации электрической мощности
Диапазоны установки/ измерения электрической мощности, Вт	от 0,01 до 600	от 0,01 до 1200	от 0,01 до 1800
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,005Туст + 0,01Тпред)

1	2	3	4
Пределы допускаемой абсолютной
погрешности измерения		±(0,005Тизм + 0,0ГРпред)
электрической мощности, Вт
Режим стабилизации сопротивления
Диапазоны установки	от 1,12 до 6000	от 0,56 до 3000	от 0,38 до 2000
сопротивления, Ом	от 22,4 до 60000	от 11,2 до 30000	от 7,5 до 20000
Пределы допускаемой абсолютной	±(0,0035*уст + 2000)	±(0,0035^уст + 1000)	±(0,0035<Яуст + 65)
погрешности установки сопротивления, Ом	±(0,0035*уст + 20000)	±(0,0035^уст + 10000)	±(0,0035^уст + 650)

Таблица 6 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	10000

Таблица 7 - Основные технические характеристики

Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, %, не более	от 0 до +40 80
Нормальные условия эксплуатации - температура окружающего воздуха, °С	от +18 до +28
- относительная влажность, %, не более	80
Диапазоны напряжения питающей сети с частотой 50 Гц, В	от 207 до 252
Габаритные размеры (ширина х высота х глубина), мм, не более	482x88x507
Масса, кг, не более АКИП-1393-60-10-600	13,0
АКИП-1393-60-50-600	13,0
АКИП-1393-60-100-1200	14,5
АКИП-1393-60-150-1800	16,0
АКИП-1393-150-50-600	13,0
АКИП-1393-150-100-1200	14,5
АКИП-1393-150-150-1800	16,0
АКИП-1393-600-10-600	13,0
АКИП-1393-600-20-1200	14,5
АКИП-1393-600-30-1800	16,0

Знак утверждения типа

наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Лист № 9 Всего листов 9 Комплектность средства измерений

Таблица 8 - Комплектность нагрузок

Наименование	Обозначение	Количество шт./экз.
Нагрузка электронная	АКИП-13931)	1
Кабель питания	-	1
Руководство по эксплуатации CD-диск	-	1
1) В зависимости от модификации

Сведения о методиках (методах) измерений

приведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1'10^-16 до 100 А»;

Приказ Росстандарта от 21.07.2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Нагрузки электронные АКИП-1393. Стандарт предприятия. Hunan Next Generation Instrumental Т&С Tech. Co., Ltd., Китай.

Правообладатель

Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай

Адрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China

Телефон: +86 19330858550

E-mail: export@ngitech.cn

Web-сайт: http://www.ngi-tech.com

Изготовитель

Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай

Адрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China

Телефон: +86 19330858550

E-mail: export@ngitech.cn

Web-сайт: http://www.ngi-tech.com

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля»

(АО «ПриСТ»)

Адрес: 111141, Россия, г. Москва, ул. Плеханова, дом 15А

Телефон: +7(495) 777-55-91, Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации № RA.RU.314740

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ИЮНЯ    2026 г. № __5_

Лист № 1 Регистрационный № 98731-26                                          Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Щупы измерительные Miyamotometrology

Назначение средства измерений

Щупы измерительные Miyamotometrology (далее по тексту - щупы) предназначены для измерений величины зазоров между отдельными поверхностями деталей или сопряженными деталями.

Описание средства измерений

Принцип действия щупов основан на измерении величины зазора, путем поочередного введения пластины по одной или по несколько штук до тех пор, пока большая по толщине пластина или несколько пластин не заполнят собой полностью весь зазор.

Щупы представляют собой мерные пластины, комплектуемые в различные наборы (модели 9471, 9472, 9473), либо ленточные щупы (модель 9474). Наборы отличаются количеством и номинальным значением толщины щупов. Конструкция обоймы набора обеспечивает свободное перемещение любой пластины. Допускается комплектация наборов щупов с креплением на кольцо. Пластины в наборе располагают в порядке возрастания толщины, за исключением наибольшей по толщине, которую помещают первой для предохранения тонких пластин от механических воздействий. Ленточные щупы поставляются в бобине (модификации 9474-01, 9474-02, 9474-03, 9474-04, 9474-05, 9474-06, 9474-07, 9474-08, 9474-09, 9474-10, 9474-15, 9474-18, 9474-20, 9474-25, 9474-30, 9474-35) или в скрутке, сжатые стяжками (модификации 9474-40, 9474-45, 9474-50, 9474-55, 9474-60, 9474-65, 9474-70, 9474-75, 9474-80, 9474-85, 9474-90, 9474-95, 9474-100) для предотвращения механических воздействий.

Модели 9471, 9472, 9473 разделяются на модификации, отличающиеся между собой пределами допускаемого отклонения толщины щупа от номинальной, диапазоном измерений и количеством щупов.

Модель 9474 разделяется на модификации, отличающиеся между собой толщиной щупа и пределами допускаемого отклонения толщины щупа от номинальной.

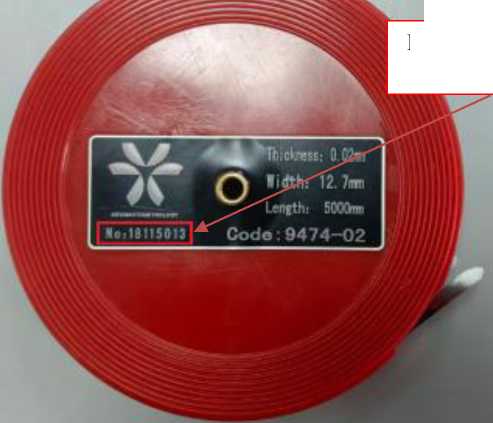

Модификация наносится на футляр набора, на корпус бобины ленточных щупов и на футляр ленточных щупов (для диапазона измерений 0,40 мм и свыше) методом наклейки, а также на поверхность ленточных щупов (для диапазона измерений 0,40 мм и свыше) методом лазерной маркировки. В обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель щупов.

Товарный знак           наносится на паспорт щупов типографским методом,

на обойму набора методом лазерной маркировки либо штамповки, на корпус бобины или футляр ленточных щупов с помощью наклейки.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на обойму набора, на поверхность ленточных щупов (для диапазона измерений 0,40 мм и свыше) методом лазерной маркировки либо штамповки или на корпус бобины ленточных щупов с помощью наклейки, в местах, указанных на рисунке 6.

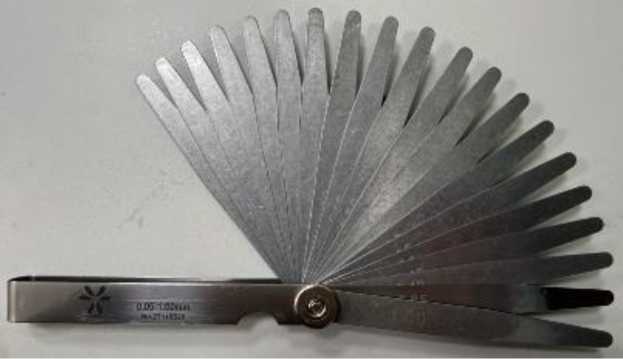

Общий вид щупов представлен на рисунках 1 - 5.

Пломбирование щупов не предусмотрено.

Нанесение знака поверки на щупы не предусмотрено.

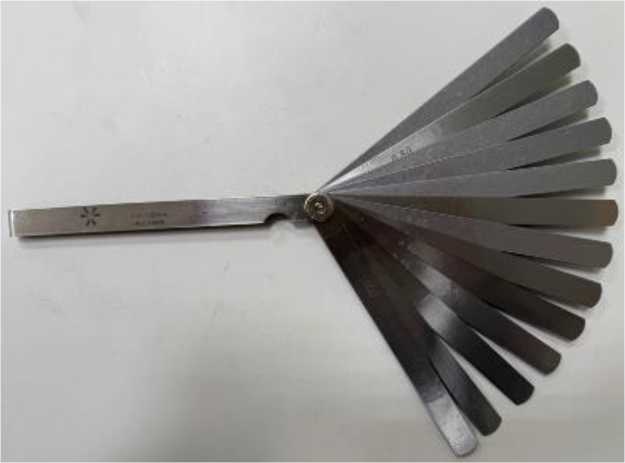

Рисунок 1 - Общий вид щупов модели 9471

Рисунок 2 - Общий вид щупов модели 9472

Рисунок 3 - Общий вид щупов модели 9473

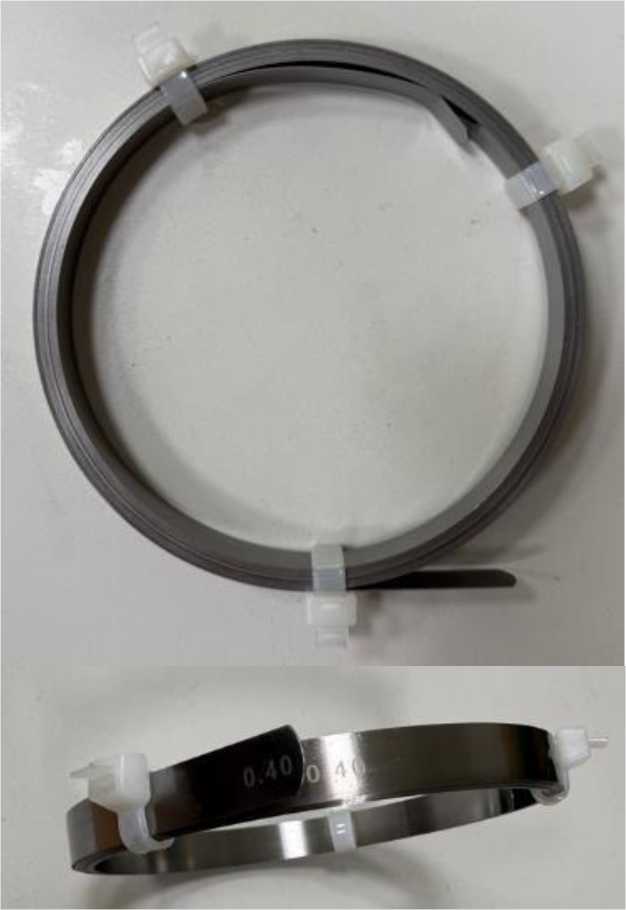

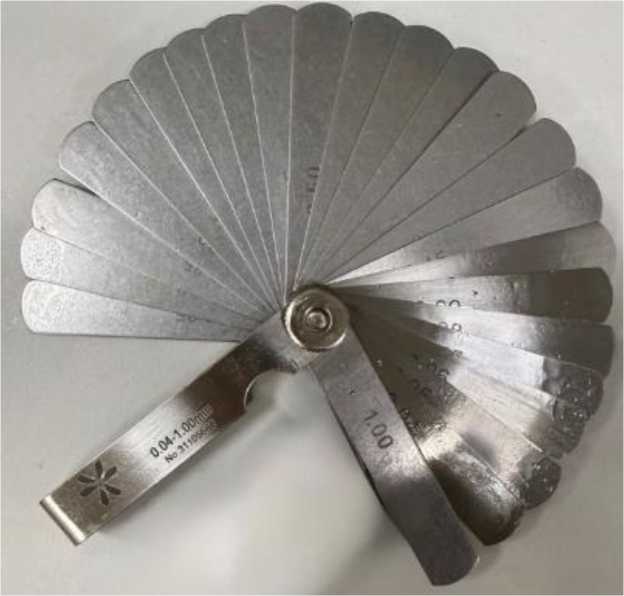

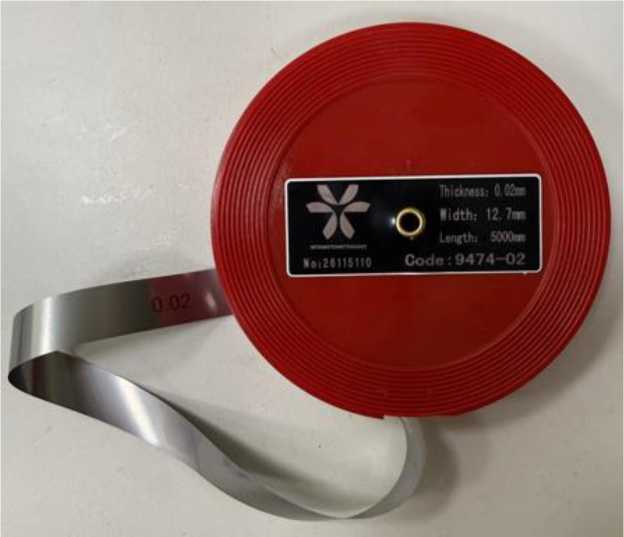

Рисунок 4 - Общий вид щупов модели 9474 модификаций 9474-01, 9474-02, 9474-03, 9474-04, 9474-05, 9474-06, 9474-07, 9474-08, 9474-09, 9474-10, 9474-15, 9474-18, 9474-20, 9474-25, 9474-30, 9474-35

Рисунок 5 - Общий вид щупов модели 9474 модификаций 9474-40, 9474-45, 9474-50, 9474-55, 9474-60, 9474-65, 9474-70, 9474-75, 9474-80, 9474-85, 9474-90, 9474-95, 9474-100

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики щупов для наборов . моделей 9471, 9472, 9473

Номинальная толщина, мм	Допускаемые отклонения толщины * от номинальной, мкм, не более		Допускаемая желобчатость, мкм, не более
	верхнее	нижнее
0,02	+3,3	-3,3	-
0,03	+3,4	-3,4
0,04	+3,5	-3,5
0,05	+3,6	-3,6
0,06	+3,8	-3,8
0,07	+3,9	-3,9
0,08	+4,0	-4,0
0,09	+4,1	-4,1
0,10	+4,3	-4,3
0,13	+4,6	-4,6	6,0
0,15	+4,9	-4,9
0,18	+5,3	-5,3
0,20	+5,5	-5,5
0,23	+5,9	-5,9
0,25	+6,1	-6,1
0,28	+6,5	-6,5
0,30	+6,8	-6,8
0,33	+7,1	-7,1	9,0

Номинальная толщина, мм	Допускаемые отклонения толщины * от номинальной, мкм, не более		Допускаемая желобчатость, мкм, не более
	верхнее	нижнее
0,35	+7,4	-7,4	9,0
0,38	+7,8	-7,8
0,40	+8,0	-8,0
0,45	+8,6	-8,6
0,50	+9,3	-9,3
0,55	+9,9	-9,9
0,60	+10,5	-10,5
0,63	+10,9	-10,9	12,0
0,65	+11,1	-11,1
0,70	+11,8	-11,8
0,75	+12,4	-12,4
0,80	+13,0	-13,0
0,85	+13,6	-13,6
0,90	+14,3	-14,3
0,95	+14,9	-14,9
1,00	+15,5	-15,5
* Допускаемые отклонения распространяются на рабочую длину щупа, равную 1/3 от общей длины, считая от свободного края

Таблица 2 - Метрологические характеристики щупов модели 947^z

Номинальная толщина, мм	Допускаемые отклонения толщины * от номинальной, мкм, не более		Допускаемая желобчатость, мкм, не более
	верхнее	нижнее
0,01	+3	-3	-
0,02	+4	-4
0,03
0,04
0,05
0,06
0,07	+5	-5
0,08
0,09
0,10
0,15			6,0
0,18	+7	-7
0,20	+8	-8
0,25	+9	-9
0,30
0,35	+11	-11	9,0
0,40	+12	-12
0,45
0,50	+14	-14
0,55
0,60
0,65			12,0

Номинальная толщина, мм	Допускаемые отклонения толщины * от номинальной, мкм, не более		Допускаемая желобчатость, мкм, не более
	верхнее	нижнее
0,70	+17	-17	12,0
0,75
0,80	+19	-19
0,85
0,90	+22	-22
0,95
1,00	+24	-24
* Допускаемые отклонения распространяются на рабочую длину щупа, равную 1/3 от общей длины, считая от свободного края

Таблица 3 - Количество щупов в наборах моделей 9471, 9472, 9473

Номинальная толщина, мм	Количество щупов в наборе, шт., длиной, мм
	9471-25	9472-13	9472-113	9472-17	9472-20	9472-32	9473-13А	9473-13В	9473-13С	9473-17А	9473-17В	9473-17С	9473-20А	9473-20В	9473-20С
	75	100					150	200	300	150	200	300	150	200	300
0,02	-	-	-	1	-	-	-			1			-
0,03	-	1	-	1	-	1	-			1			-
0,04	1	1	-	1	-	1	-			1			-
0,05	1	1	1	1	1	1	1			1			1
0,06	1	1	-	1	-	1	-			1			-
0,07	1	1	-	1	-	1	-			1			-
0,08	1	1	-	1	-	1	-			1			-
0,09	1	1	-	1	-	1	-			1			-
0,10	1	1	1	1	1	1	1			1			1
0,13	-	-	-	-	-	1	-			-			-
0,15	1	1	1	1	1	1	1			1			1
0,18	-	-	-	-	-	1	-			-			-
0,20	1	1	1	1	1	1	1			1			1
0,23	-	-	-	-	-	1	-			-			-
0,25	1	-	1	1	1	1	1			1			1
0,28	-	-	-	-	-	1	-			-			-
0,30	1	1	1	1	1	1	1			1			1
0,33	-	-	-	-	-	1	-			-			-
0,35	1	-	-	-	1	1	-			-			1
0,38	-	-	-	-	-	1	-			-			-
0,40	1	1	1	1	1	1	1			1			1
0,45	1	-	-	-	1	1	-			-			1
0,50	1	1	1	1	1	1	1			1			1
0,55	1	-	-	-	1	1	-			-			1
0,60	1	-	1	-	1	1	1			-			1
0,63	-	-	-	-	-	1	-			-			-

Номинальная толщина, мм						Количество щупов в наборе, шт.,
								длиной, мм
	9471-25	9472-13	9472-113	9472-17	9472-20	9472-32	9473-13А	9473-13В	9473-13С	9473-17А	9473-17В	9473-17С	9473-20А	9473-20В	9473-20С
	75	100					150	200	300	150	200	300	150	200	300
0,65	1	-	-	-	1	1	-			-			1
0,70	1	-	1	-	1	1	1			-			1
0,75	1	-	-	1	1	1	-			1			1
0,80	1	-	1	-	1	1	1			-			1
0,85	1	-	-	-	1	1	-			-			1
0,90	1	-	1	-	1	1	1			-			1
0,95	1	-	-	-	1	-	-			-			1
1,00	1	-	1	1	1	1	1			1			1

Таблица 4 - Технические характеристики щупов модели 9474

Наименование характеристики	Значение
Длина щупа, мм, не менее	5000

Таблица 5 - Технические характеристики

Модель	Модификация	Габаритные размеры (Длина х Ширина х Высота), мм, не более	Масса, кг, не более
9471	9471-25	110х25х25	0,110
9472	9472-13	85х25х25	0,050
	9472-113	110х25х25	0,060
	9472-17	110х25х25	0,065
	9472-20	110х25х25	0,110
	9472-32	110х25х25	0,120
9473	9473-13А	200х25х25	0,130
	9473-13В	200х25х25	0,140
	9473-13С	310х25х25	0,250
	9473-17А	200х25х25	0,170
	9473-17В	200х25х25	0,180
	9473-17С	310х25х25	0,200
	9473-20А	200х25х25	0,200
	9473-20В	200х25х25	0,260
	9473-20С	310х25х25	0,380
9474	9474-01	110х110х20	0,450
	9474-02	100х100х20	0,500
	9474-03	100х100х20	0,550
	9474-04	100х100х20	0,600
	9474-05	100х100х20	0,650
	9474-06	100х100х20	0,700
	9474-07	100х100х20	0,750
	9474-08	100х100х20	0,800
	9474-09	100х100х20	0,850

Модель	Модификация	Габаритные размеры (Длина х Ширина х Высота), мм, не более	Масса, кг, не более
9474	9474-10	100x100x20	0,900
	9474-15	100x100x20	0,115
	9474-18	100x100x20	0,130
	9474-20	100x100x20	0,140
	9474-25	100x100x20	0,170
	9474-30	100x100x20	0,190
	9474-35	100x100x20	0,225
	9474-40	220x190x30	0,315
	9474-45	220x190x30	0,335
	9474-50	220x190x30	0,355
	9474-55	220x190x30	0,375
	9474-60	220x190x30	0,400
	9474-65	220x190x30	0,430
	9474-70	220x190x30	0,470
	9474-75	220x190x30	0,500
	9474-80	220x190x30	0,525
	9474-85	220x190x30	0,550
	9474-90	220x190x30	0,570
	9474-95	220x190x30	0,590
	9474-100	220x190x30	0,610

Таблица 6 - Условия эксплуатации

Наименование xарактеристики	Значение
Условия эксплуатации: - температура окружающего воздуxа, °С - относительная влажность воздуxа, %, не более	от +15 до +25 80

Таблица 7 - Показатели надежности

Наименование xарактеристики	Значение
Средний срок службы, лет, не менее	3
Средняя наработка на отказ, условные измерений	100000

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Щупы измерительные Miyamotometrology 1)1	-	1 шт.
Футляр 2)	-	1 шт.
Паспорт 1)1	-	1 экз.
|( - модель и модификация в соответствии с заказом 2) - кроме щупов модели 9474 толщиной до 0,40 мм

Сведения о методиках (методах) измерений

приведены в разделе 7 «Порядок работы и техническое обслуживание» паспорта щупов.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

ТУ 033-2025 «Щупы измерительные Miyamotometrology. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ИНСТРУМЕНТ»

(ООО «ИНСТРУМЕНТ»)

ИНН 5263052431

Адрес юридического лица: 603124, Нижегородская обл., городской округ город Нижний Новгород, г. Нижний Новгород, ш. Московское, д. 352Е

Тел: + 7 (831) 432-53-04

E-mail: info@instrumentgroup.ru

Web-сайт: www.instrument52.ru

Изготовитель

Общество с ограниченной ответственностью «ИНСТРУМЕНТ»

(ООО «ИНСТРУМЕНТ»)

ИНН 5263052431

Адрес юридического лица: 603124, Нижегородская обл., городской округ город Нижний Новгород, г. Нижний Новгород, ш. Московское, д. 352Е

Производственная площадка: Hunan Temec Electromechanical Co, Ltd

Адрес: No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129 China

Тел: + 7 (831) 432-53-04

E-mail: info@instrumentgroup.ru

Web-сайт: www.instrument52.ru

Испытательный центр

Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»

(ООО РМЦ «Калиброн»)

111524, Россия, г. Москва, ул. Электродная, д. 2, стр. 23

Тел.: +7 (495) 796-92-75

E-mail: info@calibronrmc.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.314442

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ИЮНЯ    2026 г. № 1155

Лист № 1 Регистрационный № 98732-26                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-50 с заводскими номерами 1, 2, 3, 4 расположены на территории АЗС № 407, ООО «ТАИФ-НК АЗС» по адресу: 422980, Республика Татарстан, м.р-н Чистопольский, г. Чистополь, ул. Левитана, зд. 48К.

Эскиз общего вида резервуаров приведен на рисунке 1. Горловины резервуаров РГС-50 приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

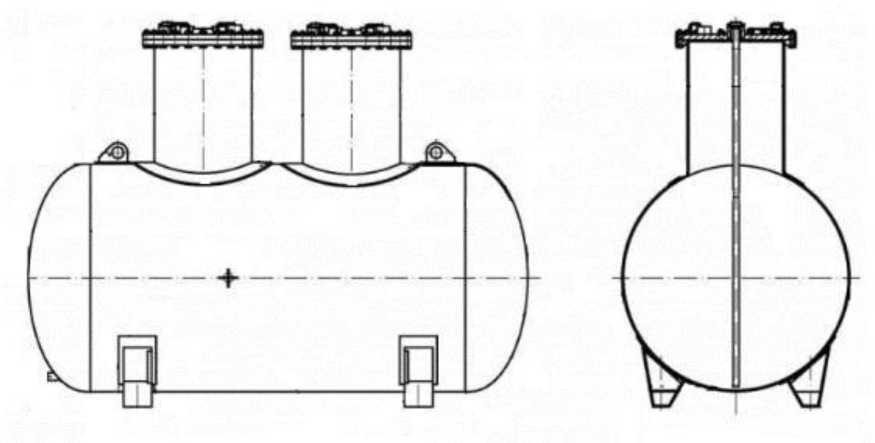

Рисунок 1 - Эскиз общего вида резервуаров РГС-50

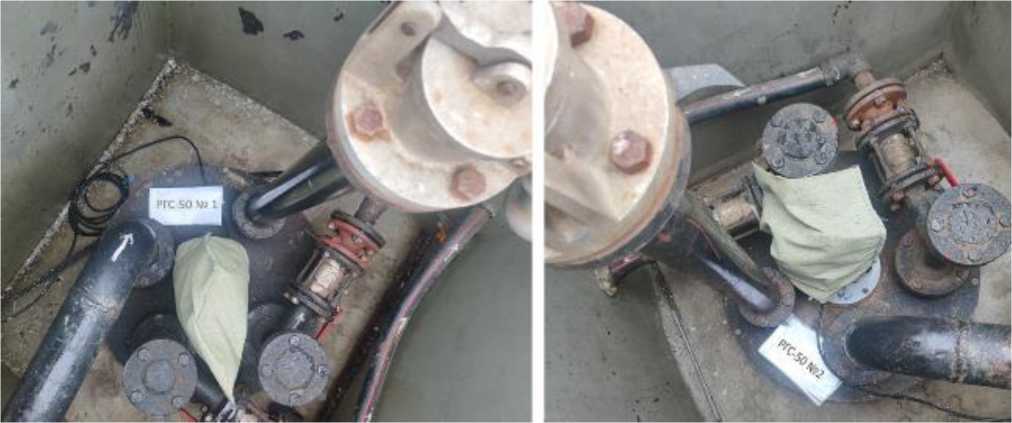

Рисунок 2 - Горловины резервуаров РГС-50 зав.№№ 1, 2

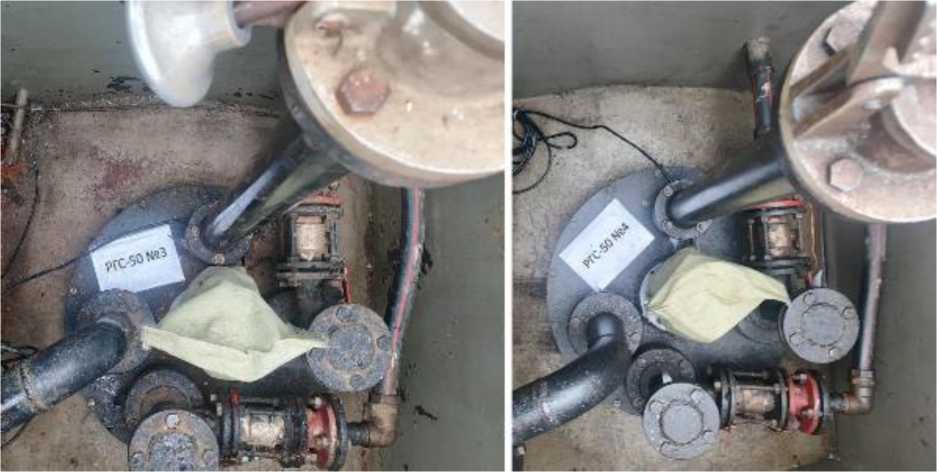

Рисунок 3 - Горловины резервуаров РГС-50 зав.№№ 3, 4

Пломбирование резервуаров РГС-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	50
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики
Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Таблица 3 - Показатели надежности
Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ»

(ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » И_ня    2026 г. № 1155

Лист № 1 Регистрационный № 98733-26                                           Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ПромТехноПарк»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ПромТехноПарк» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее - АРМ), устройство синхронизации времени УСВ-3 (далее - УСВ), программное обеспечение (далее - ПО) «Пирамида 2000» и каналообразующую аппаратуру.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии (в случае отсутствия ТН подключение цепей счетчика производится по проводным линиям, подключенным непосредственно к первичному источнику). В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

ИВК по сети Internet с использованием электронной подписи раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. Шкала времени в СОЕВ формируется на основе информации о национальной шкале координированного времени UTC(SU), принимаемой УСВ от глобальной навигационной спутниковой системы ГЛОНАСС. АИИС КУЭ оснащена УСВ предназначенным для формирования данных о текущих значениях времени, получаемых по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS, и передачи этих данных через последовательный интерфейс в автоматизированные информационно-измерительные системы. УСВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСВ более чем на ±1 с. Коррекция часов счетчиков производится сервером БД. Коррекция часов счетчиков проводится при расхождении часов счетчиков и времени сервера БД более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№1325) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000», в состав которого входят модули, указанные в таблице 1. ПО «Пирамида 2000» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000».

ПО «Пирамида 2000» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.

Таблица 1 - Идентификационные данные ПО

Идентификацио нное наименование ПО	Номер версии (идентификацио ный номер) ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентифика тора ПО
CalcClients.dll	не ниже 1.0.0.0	E55712D0B1B219065D63DA949114DAE4	MD5
CalcLeakage.dll	не ниже 1.0.0.0	B1959FF70BE1EB17C83F7B0F6D4A132F
CalcLosses.dll	не ниже 1.0.0.0	D79874D10FC2B156A0FDC27E1CA480AC
Metrology.dll	не ниже 1.0.0.0	52E28D7B608799BB3CCEA41B548D2C83
ParseBin.dll	не ниже 1.0.0.0	6F557F885B737261328CD77805BD1BA7
ParseIEC.dll	не ниже 1.0.0.0	48E73A9283D1E66494521F63D00B0D9F
ParseModbus.dll	не ниже 1.0.0.0	C391D64271ACF4055BB2A4D3FE1F8F48
ParsePiramida.dll	не ниже 1.0.0.0	ECF532935CA1A3FD3215049AF1FD979F
SynchroNSLdll	не ниже 1.0.0.0	530D9B0126F7CDC23ECD814C4EB7CA09
VerifyTime.dll	не ниже 1.0.0.0	1EA5429B261FB0E2884F5B356A1D1E75

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
	ПС 110 кВ	ТЛШ-10 Кл. т. 0,5 Ктт 2000/5 Рег. № 64182-16	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М.01		активная	±1,2	±4,1
1	Фенольная, РУ-10 кВ, 1 с.ш. 10 кВ, яч.9			Кл. т. 0,5S/1,0 Рег. № 36697-17		реактивная	±2,8	±7,1
	ПС 110 кВ	ТЛШ-10 Кл. т. 0,5 Ктт 2000/5 Рег. № 64182-16	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М.01		активная	±1,2	±4,1
2	Фенольная, РУ-10 кВ, 2 с.ш. 10 кВ, яч.10			Кл. т. 0,5S/1,0 Рег. № 36697-17		реактивная	±2,8	±7,1
	ПС 110 кВ	ТЛШ-10 Кл. т. 0,5 Ктт 2000/5 Рег. № 64182-16	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М.01	УСВ-3 Рег. № 84823-22	активная	±1,2	±4,1
3	Фенольная, РУ-10 кВ, 3 с.ш. 10 кВ, яч.31			Кл. т. 0,5S/1,0 Рег. № 36697-17		реактивная	±2,8	±7,1
	ПС 110 кВ	ТЛШ-10 Кл. т. 0,5 Ктт 2000/5 Рег. № 64182-16	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М.01		активная	±1,2	±4,1
4	Фенольная, РУ-10 кВ, 4 с.ш. 10 кВ, яч.32			Кл. т. 0,5S/1,0 Рег. № 36697-17		реактивная	±2,8	±7,1
	ПС 110 кВ	ТТИ-А Кл. т. 0,5 Ктт 300/5 Рег. № 28139-07		СЭТ-4ТМ.03М.09		активная	±1,0	±4,1
5	Фенольная, Ввод 0,4		-	Кл. т. 0,5S/1,0
	кВ ТСН-1			Рег. № 36697-17		реактивная	±2,4	±7,1

1	2	3	4	5	6	7	8	9
6	ПС 110 кВ Фенольная, Ввод 0,4 кВ ТСН-2	ТТИ-А Кл. т. 0,5 Ктт 300/5 Рег. № 28139-07	-	СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная	±1,0 ±2,4	±4,1 ±7,1
7	ПС 110 кВ Фенольная, РУ-10 кВ, 1а с.ш. 10 кВ, Яч.45, КЛ 10 кВ	ТОЛ-НТЗ-10 Кл. т. 0,5S Ктт 300/5 Рег. № 69606-17	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
8	ПС 110 кВ Фенольная, РУ-10 кВ, 1а с.ш. 10 кВ, Яч.49, КЛ 10 кВ	ТПЛ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 1276-59	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05МД.01 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,2 ±2,8	±4,1 ±7,1
9	ПС 110 кВ Фенольная, РУ-10 кВ, 1а с.ш. 10 кВ, Яч.51, КЛ 10 кВ	ТПЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 150/5 Рег. № 70109-17	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17	УСВ-3	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
10	ПС 110 кВ Фенольная, РУ-10 кВ, 1а с.ш. 10 кВ, Яч.53, КЛ 10 кВ	ТПЛ-СВЭЛ-10 Кл. т. 0,2S Ктт 200/5 Рег. № 70109-17	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05МД.01 Кл. т. 0,5S/1,0 Рег. № 51593-18	Рег. № 84823-22	активная реактивная	±1,0 ±2,0	±3,4 ±6,0
11	ПС 110 кВ Фенольная, РУ-10 кВ, 2 с.ш. 10 кВ, Яч.16, КЛ 10 кВ	ТПЛ-10-М Кл. т. 0,5S Ктт 250/5 Рег. № 47958-16	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
12	ПС 110 кВ Фенольная, РУ-10 кВ, 2 с.ш. 10 кВ, Яч.18, КЛ 10 кВ	ТОЛ-10-I Кл. т. 0,5 Ктт 600/5 Рег. № 47959-11	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05МД.01 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,2 ±2,8	±4,1 ±7,1
13	ПС 110 кВ Фенольная, РУ-10 кВ, 3 с.ш. 10 кВ, Яч.27, КЛ 10 кВ	ТПЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 150/5 Рег. № 70109-17	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная	±1,2 ±2,8	±4,0 ±6,9

1	2	3	4	5	6	7	8	9
14	ПС 110 кВ Фенольная, РУ-10 кВ, 4 с.ш. 10 кВ, Яч.24, КЛ 10 кВ	ТПЛ-10-М Кл. т. 0,5S Ктт 250/5 Рег. № 47958-16	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 84823-22	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
15	ПС 110 кВ Фенольная, РУ-10 кВ, 4 с.ш. 10 кВ, Яч.36, КЛ 10 кВ	ТОЛ-10-I Кл. т. 0,5 Ктт 600/5 Рег. № 47959-11	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05МД.01 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,2 ±2,8	±4,1 ±7,1
16	ПС 110 кВ Фенольная, РУ-10 кВ, 4а с.ш. 10 кВ, Яч.48, КЛ 10 кВ	ТОЛ-10-I Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05МД.01 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,2 ±2,8	±4,1 ±7,1
17	ПС 110 кВ Фенольная, РУ-10 кВ, 4а с.ш. 10 кВ, Яч.50, КЛ 10 кВ	ТПЛ-10-М Кл. т. 0,5 Ктт 100/5 Рег. № 47958-16	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17		активная реактивная	±1,0 ±2,6	±3,1 ±5,6
18	ПС 110 кВ Фенольная, РУ-10 кВ, 4а с.ш. 10 кВ, Яч.52, КЛ 10 кВ	ТОЛ-НТЗ-10 Кл. т. 0,5S Ктт 300/5 Рег. № 69606-17	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
19	ТП-1 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Яч.38, КЛ 0,4 кВ	ТТИ-30 Кл. т. 0,5 Ктт 200/5 Рег. № 28139-07	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±4,1 ±7,1
20	ТП-1 10 кВ, РУ-0,4 кВ, 4 с.ш. 0,4 кВ, Яч.69	ТТИ-30 Кл. т. 0,5S Ктт 150/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
21	КТП-2 10 кВ, РУ-0,4 кВ, с.ш. 0,4 кВ, КЛ 0,4 кВ Фидер №1	ТТИ-А Кл. т. 0,5 Ктт 300/5 Рег. № 28139-07	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±4,1 ±7,1

1	2	3	4	5	6	7	8	9
22	КТП-2 10 кВ, РУ-0,4 кВ, с.ш. 0,4 кВ, КЛ 0,4 кВ Фидер №2	ТТИ-А Кл. т. 0,5 Ктт 400/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18	УСВ-3 Рег. № 84823-22	активная реактивная	±1,0 ±2,4	±4,1 ±7,1
23	КТП-2 10 кВ, РУ-0,4 кВ, с.ш. 0,4 кВ, КЛ 0,4 кВ Фидер №4	ТТИ-30 Кл. т. 0,5 Ктт 250/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±4,1 ±7,1
24	КТП-2 10 кВ, РУ-0,4 кВ, с.ш. 0,4 кВ, КЛ 0,4 кВ Фидер №5	ТТИ-30 Кл. т. 0,5S Ктт 200/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
25	КТП-2 10 кВ, РУ-0,4 кВ, с.ш. 0,4 кВ, КЛ 0,4 кВ в сторону Кучумов В.И.	Т-0,66 У3 Кл. т. 0,5S Ктт 50/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
26	КТП-2 10 кВ, ШУ 0,4 кВ БумПластТорг, КЛ 0,4 кВ БумПластТорг-ввод №1	ТТИ-40 Кл. т. 0,5 Ктт 400/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МК.10 Кл. т. 0,5S Рег. № 50460-18		активная	±1,0	±4,1
27	КТП-2 10 кВ, РУ-0,4 кВ, с.ш. 0,4 кВ, КЛ 0,4 кВ БумПластТорг-ввод №2	ТТИ-А Кл. т. 0,5 Ктт 100/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МК.10 Кл. т. 0,5S Рег. № 50460-18		активная	±1,0	±4,1
28	РП-5 0,4 кВ, с.ш. 0,4 кВ, КЛ 0,4 кВ в сторону ООО Кронос	ТТИ-А Кл. т. 0,5 Ктт 100/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±4,1 ±7,1

1	2	3	4	5	6	7	8	9
29	ТП-9 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, Яч.11, КЛ 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S Ктт 200/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18	УСВ-3 Рег. № 84823-22	активная реактивная	±1,0 ±2,4	±3,9 ±6,8
30	ТП-9 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, между Яч.ввод Т-2 и Яч.35	ТШП-0,66 Кл. т. 0,5S Ктт 1000/5 Рег. № 75076-19	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
31	ТП-10 10 кВ, РУ-10 кВ, 1 с.ш. 10 кВ, Яч.4, КЛ 10 кВ	ТПОЛ-10 Кл. т. 0,5S Ктт 100/5 Рег. № 47958-16	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
32	ТП-10 10 кВ, РУ-10 кВ, 2 с.ш. 10 кВ, Яч.9, КЛ 10 кВ	ТПОЛ-10 Кл. т. 0,5S Ктт 100/5 Рег. № 47958-16	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
33	ТП-10 10 кВ, РУ-10 кВ, 2 с.ш. 10 кВ, Яч.11, КЛ 10 кВ	ТПОЛ-10 Кл. т. 0,5S Ктт 50/5 Рег. № 47958-16	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
34	ТП-10 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, Яч.1, КЛ 0,4 кВ	ТТИ-А Кл. т. 0,5 Ктт 150/5 Рег. № 28139-12	-	СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная	±1,0 ±2,4	±4,1 ±7,1
35	ТП-10 10 кВ, ШУ 0,4 кВ Мегаполис, КЛ 0,4 кВ	ТТИ-30 Кл. т. 0,5 Ктт 300/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±4,1 ±7,1
36	ТП-11 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Яч.11, КЛ 0,4 кВ	ТТИ-А Кл. т. 0,5 Ктт 200/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±4,1 ±7,1

1	2	3	4	5	6	7	8	9
37	ТП-22 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, Яч.1, КЛ 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S Ктт 600/5 Рег. № 71031-18	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17		активная реактивная	±0,8 ±2,2	±2,7 ±5,1
38	ТП-22 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, Яч.5, КЛ 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S Ктт 600/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
39	ТП-22 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, Яч.6, КЛ 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S Ктт 800/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
40	ТП-22 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, Яч.7, КЛ 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S Ктт 400/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18	УСВ-3	активная реактивная	±1,0 ±2,4	±3,9 ±6,8
41	ТП-22 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Яч.11, КЛ 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S Ктт 600/5 Рег. № 71031-18	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17	Рег. № 84823-22	активная реактивная	±0,8 ±2,2	±2,7 ±5,1
42	ТП-22 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Яч.12, КЛ 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S Ктт 600/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
43	ТП-22 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Яч.13, КЛ 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S Ктт 800/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
44	ТП-22 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Яч.14, КЛ 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S Ктт 400/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18		активная реактивная	±1,0 ±2,4	±3,9 ±6,8

1	2	3	4	5	6	7	8	9
45	ПС 110 кВ Фенольная, РУ-10 кВ, 2 с.ш. 10 кВ, Яч.2, КЛ 10 кВ	ТПЛ-СЭЩ-10 Кл. т. 0,5S Ктт 200/5 Рег. № 71808-18	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05М Кл. т. 0,5S/1,0 Рег. № 36355-07	УСВ-3 Рег. № 84823-22	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
46	ПС 110 кВ Фенольная, РУ-10 кВ, 3 с.ш. 10 кВ, Яч.23, КЛ 10 кВ	ТПЛ-10 Кл. т. 0,5 Ктт 100/5 Рег. № 1276-59	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ПСЧ-4ТМ.05М Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,2 ±2,8	±4,1 ±7,1
47	ПС 110 кВ Фенольная, РУ-10 кВ, 1 с.ш. 10 кВ, Яч.3, КЛ 10 кВ	ТОЛ-НТЗ-10 Кл. т. 0,5S Ктт 300/5 Рег. № 69606-17	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17		активная реактивная	±1,1 ±2,6	±2,8 ±5,3
48	ПС 110 кВ Фенольная, РУ-10 кВ, 3 с.ш. 10 кВ, Яч.35, КЛ 10 кВ	ТПОЛ-10М Кл. т. 0,5S Ктт 250/5 Рег. № 47958-16	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17		активная реактивная	±1,1 ±2,6	±2,8 ±5,3
49	2КТПНУ 10 кВ Арктика, РУ-0,4 кВ, Ввод 0,4 кВ Т-1	Т-0,66 М У3 Кл. т. 0,5S Ктт 1500/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
50	2КТПНУ 10 кВ Арктика, РУ-0,4 кВ, Ввод 0,4 кВ Т-2	Т-0,66 М У3 Кл. т. 0,5S Ктт 1500/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени UTC(SU), с							±5

Продолжение таблицы 2____________________________________________________________________________________________________

Примечания:

• 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Погрешность в рабочих условиях указана для cos9=0,8 инд, 1=0,02(0,05) •1ном и температуры окружающего воздуха в месте расположения счетчиков для ИК №№ 1-50 от -40°C до +60°C.

• 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

• 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 6. Допускается замена УСВ на аналогичное утвержденного типа.

• 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 8. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	50
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, °C	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности	от 0,5инд до 0,8емк
- частота, Гц	от 49,5 до 50,5
- температура окружающей среды в месте расположения
ТТ и ТН, оС	от -40 до +40
- температура окружающей среды в месте расположения
счетчиков, оС:	от -40 до +60
- температура окружающей среды в месте расположения
УСВ, оС:	от -25 до +60
- температура окружающей среды в месте расположения
сервера БД, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее	140000
- среднее время восстановления работоспособности, ч	2
УСВ:
- среднее время наработки на отказ, ч, не менее	180000
- среднее время восстановления работоспособности, ч	2
Сервер БД:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики:
- профиль нагрузки с получасовым интервалом, сут, не менее	45
- при отключении питания, год, не менее	5
Сервер БД:
- хранение результатов измерений и данных о состоянии средств
измерений, год, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал сервера БД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и сервера БД;

• - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счётчика;

• - промежуточных клеммников вторичных цепей тока и напряжения;

• - испытательной коробки;

• - сервера БД;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера БД.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока шинные	ТЛШ-10	8
Трансформаторы тока	ТОЛ-НТЗ-10	8
Трансформаторы тока опорные	ТОЛ-10-I	6
Трансформаторы тока проходные с литой изоляцией	ТПЛ-10	4
Трансформаторы тока проходные	ТПЛ-10-М	6
Трансформаторы тока	ТПЛ-СВЭЛ-10	6
Трансформаторы тока	ТПЛ-СЭЩ-10	2
Трансформаторы тока проходные	ТПОЛ-10	6
Трансформаторы тока проходные	ТПОЛ-10М	2
Трансформаторы тока	Т-0,66 У3	30
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ-А	24

Продолжение таблицы 4

1	2	3
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ-30	15
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ-40	3
Трансформаторы тока	ТШП-0,66	3
Трансформаторы тока	Т-0,66 М У3	6
Трансформаторы напряжения	НТМИ-10-66	6
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05М	2
Счетчики электрической энергии многофункциональный	ПСЧ-4ТМ.05МД.01	5
Счетчики электрической энергии многофункциональный	ПСЧ-4ТМ.05МД.05	17
Счетчики электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.00	5
Счетчики электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.04	3
Счетчики электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.10	2
Счетчики электрической энергии многофункциональный	СЭТ-4ТМ.03М	3
Счетчики электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	8
Счетчики электрической энергии многофункциональный	СЭТ-4ТМ.03М.08	2
Счетчики электрической энергии многофункциональный	СЭТ-4ТМ.03М.09	3
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	«Пирамида 2000»	1
Паспорт-формуляр	ПИКА.411711.АИИС.1325 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «ПромТехноПарк», аттестованном ООО «ПИКА» г. Владимир, уникальный номер записи в реестре аккредитованных лиц RA.RU.315181.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 с Изменением №1 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «ПромТехноПарк»

(ООО «ПромТехноПарк»)

ИНН 7116510282

Юридический адрес: 301661, Тульская область, Новомосковский р-н, г. Новомосковск, ш. Комсомольское, д. 72, офис 45

Изготовитель

Общество с ограниченной ответственностью «ВН-Энерготрейд»

(ООО «ВН-Энерготрейд»)

ИНН 5048024231

Адрес: 142304, Московская область, г. Чехов, ул. Гагарина, д. 19А

Испытательный центр

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации»

(ООО «ПИКА»)

ИНН 3328009874

Адрес: 600016, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Большая Нижегородская, д. 81, кабинет 307

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314709

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__   » ^июня     2026 г. № ___

Лист № 1 Регистрационный № 98734-26                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Темерсо-Инжиниринг»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Темерсо-Инжиниринг» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени (далее - УСВ) типа УСВ-3 и программное обеспечение (далее - ПО) ПК «Энергосфера».

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД по беспроводным (GSM/GPRS) каналам связи, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов.

Информационный обмен с инфраструктурными организациями и смежными субъектами оптового рынка электроэнергии (мощности) (далее - ОРЭМ) осуществляется сервером БД по каналу связи с протоколом TCP/IP сети Internet в формате xml-макетов. Передача информации в ПАК АО «АТС» происходит с использованием электронной цифровой подписи (далее - ЭЦП). Сервер БД также может производить прием, обработку, хранение и отображение информации и данных коммерческого учета электрической энергии и мощности, поступающих от АИИС КУЭ сторонних организаций утверждённого типа.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС/GPS). УСВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов счетчиков выполняется автоматически при расхождении часов счетчиков и сервера БД более чем на ±2 с.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

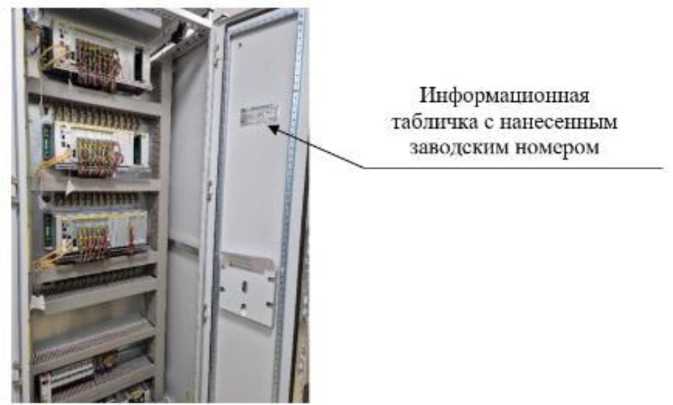

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на коммутационном шкафу, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ: 164.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера» в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм     вычисления     цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УСВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	ПС 110 кВ Ленинская, ЗРУ-10 кВ, 1 СШ 10 кВ, яч. 49	ТЛО-10 Кл. т. 0,5S Ктт 400/5 Рег. № 25433-11	ЗНОЛ Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17		активная реактивная	±1,1 ±2,7	±3,0 ±4,8
2	ПС 110 кВ Ленинская, ЗРУ-10 кВ, 3 СШ 10 кВ, яч. 48	ТПЛ Кл. т. 0,5 Ктт 600/5 Рег. № 47958-11	ЗНОЛ Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	УСВ-3 Рег. № 51644-12	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
3	ТП-7065 10 кВ, Ввод 10 кВ	ТОЛ-НТЗ Кл. т. 0,5S Ктт 20/5 Рег. № 69606-17	ЗНОЛ(П)-НТЗ Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 69604-17	Меркурий 234 ARTM2-00 PBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19		активная реактивная	±1,2 ±2,9	±3,4 ±5,8
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС СОЕВ, относительно шкалы времени UTC(SU), (±Д), с					КУЭ, входящих в состав		±5

Продолжение таблицы 2_____________________________________________________________________________________________________

Примечания:

• 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд, 1=0,02 (0,05) 1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1 - 3 от 0 °C до +40 °C.

• 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 5 Допускается замена УСВ на аналогичные утвержденных типов.

• 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	3
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от !ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от Иом	от 2(5) до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -45 до +40
- температура окружающей среды в месте расположения счетчиков, оС	от 0 до +40
- температура окружающей среды в месте расположения сервера, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее: для счетчика СЭТ-4ТМ.03	220000
для счетчиков Меркурий 234 ARTM2-00 PBR.G	320000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
УСВ: - среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	113
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• - коррекции времени в счетчике с фиксацией даты и времени до и после коррекции часов счетчика;

• - результат самодиагностики;

• - перерывы питания;

• - журнал ИВК:

• - параметрирования;

• - коррекции времени в счетчиках, сервере с фиксацией даты и времени до и после коррекции часов указанных устройств;

• - сбой, перерыв питания.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована);

• - о состоянии средств измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТЛО-10	3
Трансформатор тока	ТПЛ	3
Трансформатор тока	ТОЛ-НТЗ	2
Трансформатор напряжения	ЗНОЛ	6
Трансформатор напряжения	ЗНОЛ(П)-НТЗ	3
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	2
Счётчик электрической энергии многофункциональный	Меркурий 234 ARTM2-00 PBR.G	1
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	ЕГ.01.164-ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Темерсо-Инжиниринг», аттестованном ООО «Спецэнергопроект», г. Москва, уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «ГаранТ Плюс»

(ООО «ГаранТ Плюс»)

ИНН 7709756784

Юридический адрес: 143421, Московская область, г.о. Красногорск, тер. Автодорога Балтия, км 26-й, д. 5, стр. 3, офис 4011 (часть)

Телефон: +7 (800) 7000-235

E-mail: info@garantplus.energy

Web-сайт: https://garantplus.energy

Изготовитель

Общество с ограниченной ответственностью «ГаранТ Плюс»

(ООО «ГаранТ Плюс»)

ИНН 7709756784

Адрес: 143421, Московская область, г.о. Красногорск, тер. Автодорога Балтия, км 26-й, д. 5, стр. 3, офис 4011 (часть)

Телефон: +7 (800) 7000-235

E-mail: info@garantplus.energy

Web-сайт: https://garantplus.energy

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312429

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ^июня    2026 г. № ___

Лист № 1 Регистрационный № 98735-26                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-77

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-77 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 6 коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.

Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Лента» ТК-77, наносится на этикетку, расположенную на внешней поверхности серверного шкафа, типографским способом. Дополнительно заводской номер 3/77 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

аблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УССВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	ТП-3149, РУ-10 кВ, 1 СШ 10 кВ, яч. 3	ТОЛ-СЭЩ-10 Кл.т. 0,5S 300/5 Рег. № 51623-12 Фазы: А; С	ЗНОЛ.06-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 3344-08 Фазы: А; В; С	Меркурий 234 ARTM2-00 DPBR.R Кл.т. 0,5S/1,0 Рег. № 75755-19	УССВ-2 Рег. № 54074-13	Сервер ООО «Лента»	Активная Реактивная	1,3 2,5	3,4 5,7
2	ТП-3149, РУ-10 кВ, 2 СШ 10 кВ, яч. 10	ТОЛ-СЭЩ-10 Кл.т. 0,5S 300/5 Рег. № 51623-12 Фазы: А; С	ЗНОЛ.06-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 3344-08 Фазы: А; В; С	Меркурий 234 ARTM2-00 DPBR.R Кл.т. 0,5S/1,0 Рег. № 75755-19			Активная Реактивная	1,3 2,5	3,4 5,7
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

• 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3.   Погрешность в рабочих условиях указана для силы тока 2 % от 1ном; cos9 = 0,8инд.

• 4.   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО), а также замена ПО на аналогичное, с версией не ниже, указанной в таблице 1. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	2
Нормальные условия: параметры сети: напряжение, % от ином сила тока, % от 1ном коэффициент мощности cosф частота, Гц температура окружающей среды, °С	от 95 до 105 от 1 до 120 0,9 от 49,8 до 50,2 от +15 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином сила тока, % от 1ном коэффициент мощности cosф частота, Гц температура окружающей среды в месте расположения ТТ и ТН, °С температура окружающей среды в месте расположения счетчиков, °С температура окружающей среды в месте расположения сервера, °С	от 90 до 110 от 1 до 120 от 0,5 до 1,0 от 49,6 до 50,4 от -40 до +40 от 0 до +35 от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков: среднее время наработки на отказ, ч, не менее среднее время восстановления работоспособности, ч для УССВ: среднее время наработки на отказ, ч, не менее среднее время восстановления работоспособности, ч для сервера: среднее время наработки на отказ, ч, не менее среднее время восстановления работоспособности, ч	320000 2 74500 2 70000 1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее при отключении питания, лет, не менее	90 30
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков:

параметрирования;

коррекции времени в счетчиках;

формирование событий по результатам автоматической самодиагностики;

отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

перерывы питания с фиксацией времени пропадания и восстановления.

• -   журнал сервера:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками;

замены счетчика;

полученные с уровня ИИК «Журналы событий».

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТОЛ-СЭЩ-10	4
Трансформаторы напряжения	ЗНОЛ.06-10	6
Счетчики электрической энергии статические	Меркурий 234	2
Устройства синхронизации системного времени	УССВ-2	1
Сервер	—	1
Формуляр	АКУП.411711.022.ПФ.77	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-77», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Лента» (ООО «Лента»)

ИНН 7814148471

Юридический адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Изготовитель

Общество с ограниченной ответственностью «Лента» (ООО «Лента»)

ИНН 7814148471

Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б

Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_   » ^июня    2026 г. № ___

Лист № 1 Регистрационный № 98736-26                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна THOMPSON CARMICHAEL РТ44/3

Назначение средства измерений

Полуприцеп-цистерна THOMPSON CARMICHAEL РТ44/3 (далее - ШЩ,) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия ПП, основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.

ПП, состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ПП, состоит из пяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ПП, является транспортной мерой полной вместимости.

В верхней части каждой секции ПП, приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

На боковых сторонах и сзади ПП, имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общий вид ПП, THOMPSON CARMICHAEL РТ44/3 зав. № SA9PT443001056767 представлен на рисунках 1 - 2.

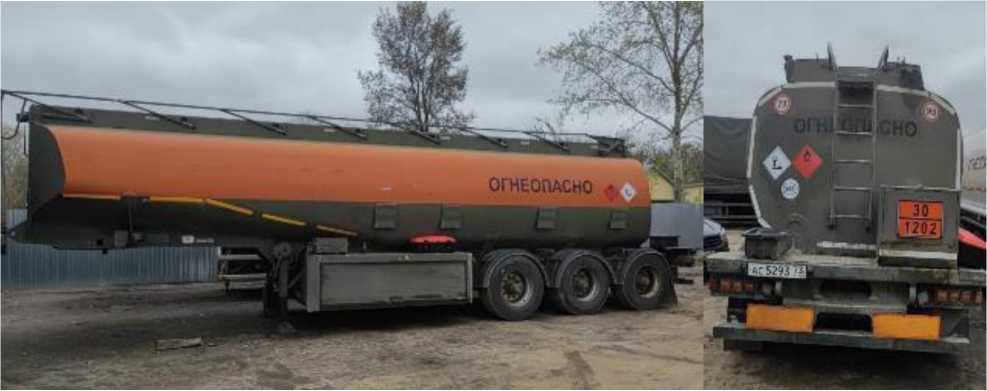

Рисунок 1 - Общий вид ППЦ THOMPSON CARMICHAEL РТ44/3

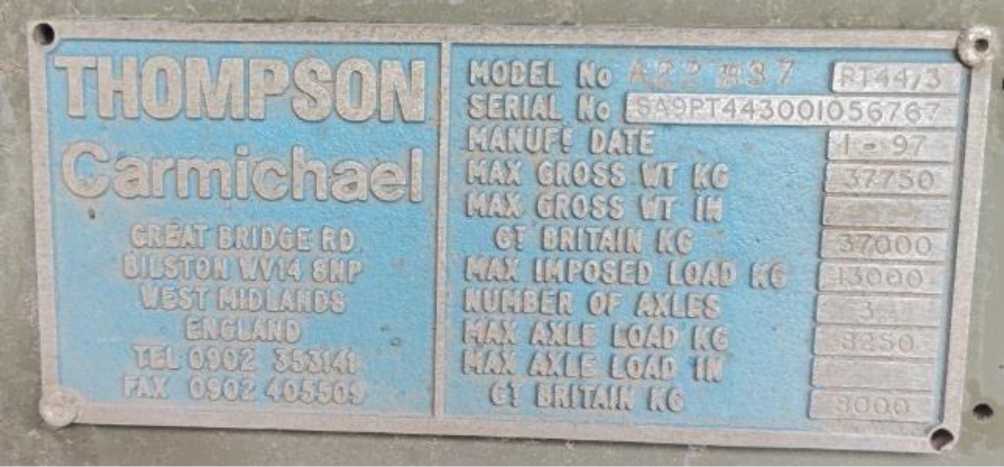

Рисунок 2 - Общий вид маркировочной таблички ШШ, THOMPSON CARMICHAEL РТ44/3

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.

Место оля нанесения

знака поверки

Верхний борт

■ цистерны

Ч . Б

/

I Указатель уровня

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка расположена на опоре ППЦ справа по ходу движения.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, дм3	32000
Номинальная вместимость секций, дм3: 1 секция	7500
2 секция	7500
3 секция	5600
4 секция	5700
5 секция	5700
Пределы допускаемой относительной погрешности определения вместимости, %	±0,4
Разность между номинальной и действительной вместимостью, %, не более	±1,5

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Количество секций, шт.	5
Снаряженная масса, кг, не более	8000
Температура окружающей среды при эксплуатации, °С	от - 40 до + 50

Знак утверждения типа

Наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Полуприцеп-цистерна	THOMPSON CARMICHAEL РТ44/3	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

Приведены в Паспорте «Полуприцеп-цистерна THOMPSON CARMICHAEL РТ44/3», раздел 8.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

THOMPSON CARMICHAEL, Соединенное Королевство Великобритании и Северной Ирландии

Адрес: England, West Midlands Bilston, WV14 8NP

Изготовитель

THOMPSON CARMICHAEL, Соединенное Королевство Великобритании и Северной Ирландии

Адрес: England, West Midlands Bilston, WV14 8NP

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог»

(ООО фирма «Метролог»)

Юридический адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33

Место нахождения: 420043, РТ, г. Казань, ул. Вишневского, д.26а, кабинет №19

Телефон/факс: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312275 от 02.08.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ИЮНЯ    2026 г. № 1155

Лист № 1 Регистрационный № 98737-26                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Детекторы газовые G750-PID

Назначение средства измерений

Детекторы газовые G750-PID (далее по тексту - детекторы) предназначены для автоматического непрерывного измерения содержания бензола, летучих органических соединений (ЛОС) и их паров в атмосферном воздухе.

Описание средства измерений

Принцип действия детекторов - фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения (лампа с энергией ионизации 10,6 эВ). Для отбора пробы используется встроенный мембранный воздушный насос. Детекторы состоят из фотоионизационного датчика газа, модуля преобразования, индикации и коммутации. Детекторы являются стационарными одноканальными автоматическими приборами непрерывного действия.

Конструктивно детекторы выполнены в стальном или алюминиевом корпусе с завинчивающейся крышкой. На лицевой панели детекторов расположен светодиодный индикатор и дисплей. В верхней части корпуса расположены резьбовые отверстия для кабельных вводов информационных линий, линий питания и сигнализации. В нижней части корпуса располагается первичный измерительный преобразователь.

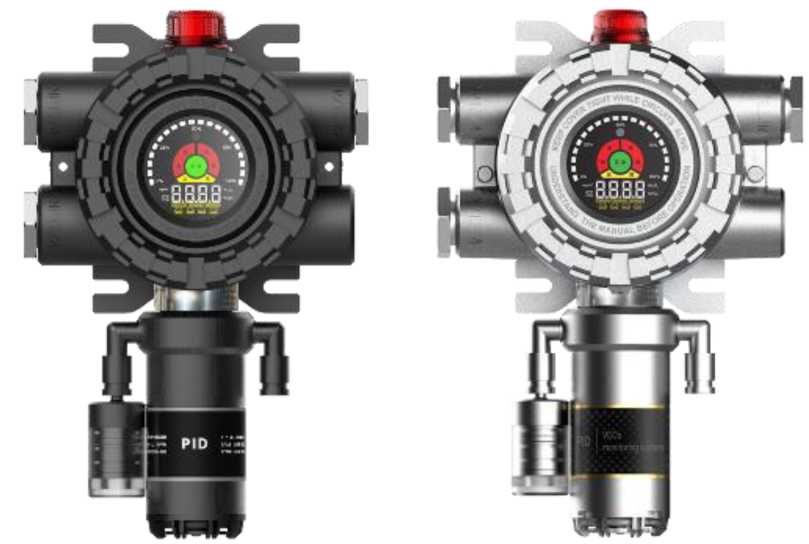

Общий вид детекторов показан на рисунке 1.

Заводской номер, состоящий из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку, размещенную между датчиком и преобразователем, методом лазерной гравировки (рисунок 2).

Нанесение знака поверки на детекторы не предусмотрено.

Пломбирование детекторов не предусмотрено.

Детектор газовый ЕЯ1 ь ПРЕДУПРЕЖДЕНИЕ! Открадтъ, ютклюто от сети!

Тем iiepurypii шф^ткакнпен среды: -55Т-- Е71ХЧ’ Номинальное напряжение - до 24 V Номинальная мощность; sSW З&ВОДСКОЙ НОМСПа

Место нанесения знака

утверждения типа

Рисунок 2 - Общий вид маркировочной таблички

Программное обеспечение

Детекторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов и пересчет их в результат измерений.

Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.

Влияние программного обеспечения учтено при нормировании метрологических характеристик детекторов.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения детекторов

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	-
Номер версии (идентификационный номер) программного обеспечения, не ниже	4.2
Цифровой идентификатор программного обеспечения	-

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента, млн-1	Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности, %
ЛОС по изобутилену (1-С4Н8)	от 0 до 10	± 8
	от 0 до 50	± 3
	от 0 до 500	± 5
бензол (СбНб)	от 0 до 10	± 8
	от 0 до 50	± 3
	от 0 до 500	± 5

Таблица 3 - Прочие метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от нормальной на каждые 10 °С, в долях от пределов допускаемой основной погрешности	± 0,2
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Время установления выходного сигнала Tq,9, с, не более	10

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более: - длина	128
- ширина	175
- высота	260
Масса, кг, не более: - алюминиевый корпус	3
- стальной корпус	5
Напряжение питания, В	24
Потребляемая мощность, Вт, не более	5
Условия эксплуатации: - температура окружающей среды, °C	от -55 до +70
- относительная влажность окружающего воздуха (без конденсации), %	от 0 до 98
Степень защиты корпуса по ГОСТ 14254-2015	IP66
Маркировка взрывозащиты	1Ex db ib IIC T6 Gb X
	Ex tb ib IIIC Т80°С Db X

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч	43800
Средний срок службы, лет	5

Знак утверждения типа

наносится на маркировочную табличку, размещенную на корпусе детекторов, методом лазерной гравировки и на титульный лист инструкции по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Комплектность приведена в таблице 6.

Таблица 6 - Комплектность детекторов

Наименование	Обозначение	Количество
Детектор газовый G750-PID	-	1 шт.
Инструкция по эксплуатации	-	1 экз.
Инфракрасный пульт дистанционного управления	-	1 шт. (на партию)

Сведения о методиках (методах) измерений

приведены в разделе 7 «Инструкция по эксплуатации» инструкции по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

Техническая документация AEGIS Industrial Safety Co., Ltd., Китай.

Правообладатель

AEGIS Industrial Safety Co., Ltd., Китай

Адрес: Room 501, Building 17, No.2388, Chenhang Road, Minhang District, Shanghai, China E-mail: huayun.chen@aegisafe.com

Web-сайт: www.aegisafe.com

Изготовитель

AEGIS Industrial Safety Co., Ltd., Китай

Адрес: Room 501, Building 17, No.2388, Chenhang Road, Minhang District, Shanghai, China

Адрес места осуществления деятельности: No.6 Minrui Road, Zhouzhuang Town, Kunshan City, China

E-mail: huayun.chen@aegisafe.com

Web-сайт: www.aegisafe.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__   » ^июня     2026 г. № ___

Лист № 1 Регистрационный № 98738-26                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Детекторы газовые GTYQ-D610

Назначение средства измерений

Детекторы газовые GTYQ-D610 (далее по тексту - детекторы) предназначены для автоматического непрерывного измерения довзрывоопасной концентрации горючих газов в воздухе рабочей зоны, технологических газовых средах на территориях промышленных объектов.

Описание средства измерений

Принцип действия детекторов - термокаталитический, основанный на изменении сопротивления каталитически активного элемента вследствие сгорания на нем молекул горючего газа, и инфракрасный, основанный на поглощении инфракрасного излучения в анализируемой среде.

Детекторы являются стационарными одноканальными автоматическими приборами непрерывного действия, изготавливаемыми в следующих модификациях:

• - детекторы газовые GTYQ-D610 с инфракрасным датчиком;

• - детекторы газовые GTYQ-D610C с термокаталитическим датчиком.

Способ отбора пробы - диффузионный.

Конструктивно детекторы выполнены в стальном или алюминиевом корпусе с завинчивающейся крышкой. На лицевой панели детекторов расположен светодиодный индикатор и дисплей. В верхней части корпуса расположены резьбовые отверстия для кабельных вводов информационных линий, линий питания и сигнализации. В нижней части корпуса располагается первичный измерительный преобразователь.

Выходными сигналами детекторов являются:

• - цифровой кодированный сигнал с интерфейсом RS-485 с протоколом Modbus RTU;

• - аналоговый унифицированный токовый сигнал от 4 до 20 мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.

Общий вид детекторов показан на рисунке 1.

Заводской номер, состоящий из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку, размещенную в верхней части корпуса детекторов, методом лазерной гравировки (рисунок 2).

Нанесение знака поверки на детекторы не предусмотрено.

Пломбирование детекторов не предусмотрено.

I емпература йкружаюггей среды: -55’С~170®С

I кминальнее напряжение: DC 24V

Номинальная мощность: <3W

Заводской номер:

Дата изютовлрйия вида климатического• ухл 1

утверждения типа

Рисунок 2 - Общий вид маркировочной таблички

Программное обеспечение

Детекторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов и пересчет их в результат измерений.

Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.

Влияние программного обеспечения учтено при нормировании метрологических характеристик детекторов.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения детекторов

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	-
Номер   версии   (идентификационный   номер)   программного обеспечения, не ниже	С1.21
Цифровой идентификатор программного обеспечения	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Определяемый компонент	Диапазон показаний довзрывоопасной концентрации определяемого компонента, % НКПР*	Диапазон измерений довзрывоопасной концентрации определяемого компонента, % НКПР	Пределы допускаемой абсолютной погрешности измерений, % НКПР	Время установления выходного сигнала t(90), с, не более
Метан (СН4) Пропан (С3Н8) Изобутан (i-C4Hio) Водород (Н2)	от 0 до 100	от 0 до 50	± 3	30
* Значения НКПР в соответствии с ГОСТ 31610.20-1-2020

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более: - длина	87
- ширина	142
- высота	192
Масса, кг, не более: - алюминиевый корпус	1,1
- стальной корпус	2,4
Напряжение питания, В	24
Потребляемая мощность, Вт, не более	3
Условия эксплуатации: - температура окружающей среды, °C	от -55 до +70
- относительная влажность окружающего воздуха (без конденсации), %	от 0 до 96
Степень защиты корпуса по ГОСТ 14254-2015	IP66/IP67
Маркировка взрывозащиты	1Ex db ib IIC T6 Gb X
	Ex tb ib IIIC T80°C Db X

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч:
- GTYQ-D610 с инфракрасным датчиком	43800
- GTYQ-D610С с термокаталитическим датчиком	17600
Средний срок службы, лет:
- GTYQ-D610 с инфракрасным датчиком	5
- GTYQ-D610С с термокаталитическим датчиком	2

Знак утверждения типа

наносится на маркировочную табличку, размещенную на корпусе детекторов, методом лазерной гравировки и на титульный лист инструкции по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Комплектность приведена в таблице 5.

Таблица 5 - Комплектность детекторов

Наименование	Обозначение	Количество
Детектор газовый GTYQ-D610	-	1 шт.
Инструкция по эксплуатации	-	1 экз.
Инфракрасный пульт дистанционного управления	-	1 шт. (на партию)

Сведения о методиках (методах) измерений

приведены в разделе 10 «Инструкция по эксплуатации продукции» инструкции по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

Техническая документация AEGIS Industrial Safety Co., Ltd., Китай.

Правообладатель

AEGIS Industrial Safety Co., Ltd., Китай

Адрес: Room 501, Building 17, No.2388, Chenhang Road, Minhang District, Shanghai, China E-mail: huayun.chen@aegisafe.com

Web-сайт: www.aegisafe.com

Изготовитель

AEGIS Industrial Safety Co., Ltd., Китай

Адрес: Room 501, Building 17, No.2388, Chenhang Road, Minhang District, Shanghai, China Адрес места осуществления деятельности: No.6 Minrui Road, Zhouzhuang Town, Kunshan City, China

E-mail: huayun.chen@aegisafe.com

Web-сайт: www.aegisafe.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__   » ^июня     2026 г. № ___

Регистрационный № 98739-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар горизонтальный стальной цилиндрический РГС-8-11-00.000

Назначение средства измерений

Резервуар горизонтальный стальной цилиндрический    РГС-8-11-00.000

(далее - резервуар) предназначен для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочной таблице резервуара.

Резервуар представляет собой горизонтально установленный стальной сосуд цилиндрической формы, оснащенный люками и патрубками. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Заводской номер в виде цифрового обозначения, обеспечивающего идентификацию средства измерений, нанесен методом штамповки на металлический шильд резервуара. Шильд резервуара закреплен на видимой части корпуса резервуара.

Резервуар с заводским номером 18 расположен на территории «Обустройство Игнялинского нефтегазоконденсатного месторождения. Приемо-сдаточный пункт» ООО «Газпромнефть-Ангара».

Общий вид резервуара и замерного люка представлен на рисунке 1.

Нанесение знака поверки на резервуар не предусмотрено. Пломбирование резервуара не предусмотрено.

Место нанесения заводского номера

|^СИБНЕФТЕМАШ

gawth'l------|Моссокг| ЬобоЗскоП нпн~^<

Рабочее Вабление. МПа Г_| ГоЗ изготовления Расчетное Задние. МПа f | Пробное Зйление. МПа

Расчетная температура стенки, С Сделано        Минимальная допустимая температура

^России       стенки под расчетным доблением, С Г

-****^ ■ -А** ’

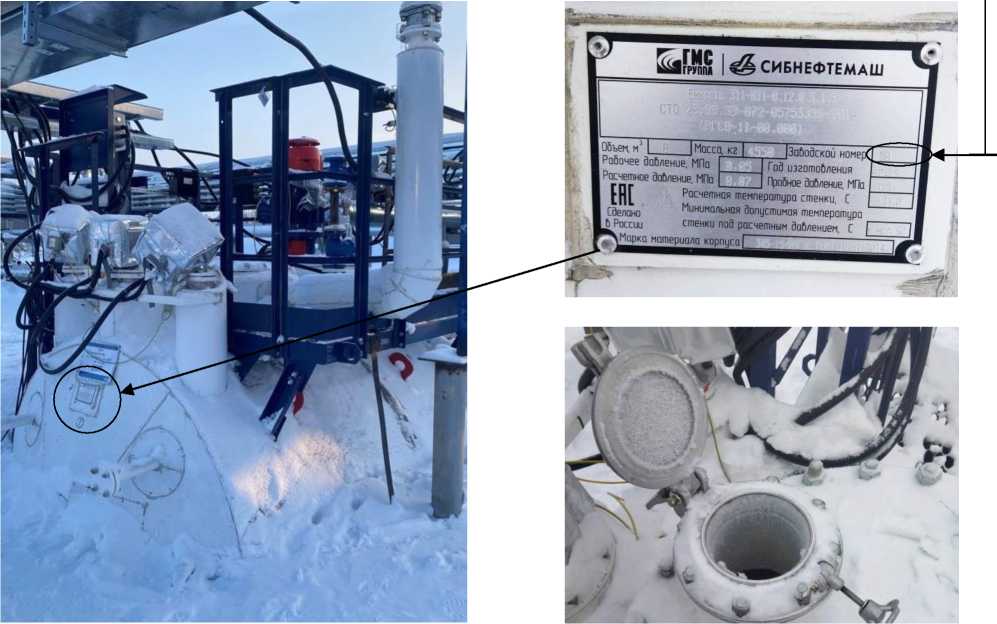

Рисунок 1- Общий вид резервуара с заводским номером 18 и его замерного люка

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	8
Пределы допускаемой относительной погрешности определения вместимости, %	± 0,25

Таблица 2- Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: -    температура окружающего воздуха, °С	от -50 до +50

Т аб ли ца 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на паспорт резервуара типографским способом.

Комплектность средства измерений

Таблица 4- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной цилиндрический	РГС-8-11-00.000	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

ФР.1.29.2025.52249 «МН 1427-2025 «ГСИ. Масса нефти. Методика измерений в резервуарах горизонтальных стальных на Приемо-сдаточном пункте (ПСП) «Ангара».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Сибнефтемаш»

(АО «Сибнефтемаш»)

Юридический адрес: 625015, Тюменская обл., муниципальный район Тюменский, сельское поселение Ембаевское, территория ФАД Тюмень-Тобольск-Ханты-Мансийск, километр 15-ый, строение 15

ИНН 7224009228

Изготовитель

Акционерное общество «Сибнефтемаш»

(АО «Сибнефтемаш»)

Адрес: 625015, Тюменская обл., муниципальный район Тюменский, сельское поселение

Ембаевское, территория ФАД Тюмень-Тобольск-Ханты-Мансийск, километр 15-ый, строение 15 ИНН 7224009228

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ»)

Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311670

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____» ИЮНЯ     2026 г. № 1155

Лист № 1 Регистрационный № 98740-26                                            Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс         автоматизированный         измерительно-управляющий КИ-ЭБ12-Верхнетагильская ГРЭС

Назначение средства измерений

Комплекс            автоматизированный            измерительно-управляющий

КИ-ЭБ12-Верхнета-гильская ГРЭС (далее - комплекс) предназначен для измерений сигналов силы и напряжения постоянного тока, электрического сопротивления, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока ст.№12 филиала «Верхнетагильская ГРЭС» АО «Интер РАО-Электрогенерация».

Описание средства измерений

Принцип действия комплекса основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в значения измеряемых параметров комплекса и формирование, на их основе, оператором комплекса управляющих воздействий на оборудование комплекса.

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблока ст.№12 «Верхнетагильской ГРЭС» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления тепломеханического (далее - ТМО) оборудования энергоблока ст. №12.

Комплекс представляет собой совокупность технических и программных средств, в том числе:

• 1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

• - модулей аналогового ввода R500 AI.08.042, R500 AI.08.052, R500 AI.08.131 из состава контроллеров программируемых логических REGUL R500 (регистрационный номер в Федеральном информационном фонде (далее - рег. №) 63776-16) и модулей аналогового ввода AI16I-02 из состава программно-технического комплекса «ПЛК ИНКОНТ» (рег. № 95755-25), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, уровня и температуры в выходной код и передачу их в центральный процессор комплекса по протоколу «EtherCAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства «Industrial Ethernet»;

• - линий связи, соединяющих измерительные модули с датчиками.

• 2. Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

• - 12 резервированных центральных процессоров R500 CU 00 51 «REGUL R500», 4 резервируемых центральных процессоров CU012-04 ПТК «ПЛК-ИНКОНТ», получающих

Лист № 2 Всего листов 8 измерительную информацию от модулей аналогового ввода и обеспечивающих управление оборудованием энергоблока ст.№12, согласно заданным алгоритмам управления.

• 3. Оборудования и программного обеспечения верхнего уровня, состоящего из:

- 3 резервированных серверов, реализованных на серверной аппаратной платформе, на базе программного комплекса «ИНКОНТ», развернутого в операционной системе Astra Linux SE и предназначенного для контроля и управления оборудованием энергоблока ст.№12, а также обработки и хранения полученной измерительной и расчетной информации;

- 10  операторских  рабочих  станций (АРМ оператора), использующих

кроссплатформенный программный комплекс «ИНКОНТ», способный функционировать в операционной системе Astra Linux SE и реализованный на базе персонального компьютера, который получает информацию от резервированного сервера по отказоустойчивой промышленной локальной сети Industrial Ethernet ПТК АСУТП АГРС энергоблока ст. №12 и  обеспечивает  контроль, управление и визуализацию результатов измерений

и функционирования оборудования АГРС;

- 3 инженерных станций на базе программного комплекса «ИНКОНТ», необходимых для выполнения конфигурирования оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса, визуализации полученной измерительной информации и формирования сигналов управления на оборудование АСУТП АГРС.

Комплекс обеспечивает измерение электрических сигналов от первичных измерительных преобразователей в виде силы и напряжения постоянного тока, электрического сопротивления, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экране рабочей станции, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока ст.№12:

- расхода жидкостей, пара, газов, мазута, т/ч, м³/ч, н.м³/ч, т/ч, л/с, л/мин;

- давлений воздуха, газов, пара, воды, конденсата, масла, мазута, кПа, акПа, МПа, мбар, бар, абар;

• - температуры воздуха, газов, пара, воды, конденсата, масла, металла, °С;

• - уровня воды, масла, конденсата, мм, см, м, %;

• - электрического напряжения, тока, мощности, частоты, В, мВ, А, кА, МВт, Гц;

• - концентраций О2, N-i в отходящих газах котла энергоблока, %, мкг/дм³;

• - концентраций О2,, №, pH, электропроводность в жидких и паровых средах котла энергоблока, %, мкг/дм³, г/ м³, мг/м³,^, ед.рН, мкСм/см, ррм;

• - механических измерений: вибраций, виброперемещений, виброскорости, смещения, частоты вращения, угол поворота, мм, мм/с, мкм, об/мин, град, umkr-pk.

Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации. Внешний вид шкафов и оборудования в них приведен на рисунках 1, 2.

Информационная табличка с па песенным заводским номером

Рисунок 2 - Вид контроллерных шкафов «Regul»

Комплексу присвоен заводской номер ИК.3881. Заводской номер комплекса, в виде буквенно-числового обозначения, типографским способом указывается в формуляре и на информационной табличке, прикрепленной к внутренней панели контроллерного шкафа станции измерительного комплекса, в соответствии с рисунками 2 и 3.

ту 27.11!

СС МЮЗНЗН QtptBflV

ДС FASCNRufl RUP*IT В1^ГЛ'Л

О ИНКОНТ

Сделано в России

Рисунок 3 - Табличка с заводским номером

Пломбирование комплекса не предусмотрено.

Нанесение знака поверки на комплекс не предусмотрено.

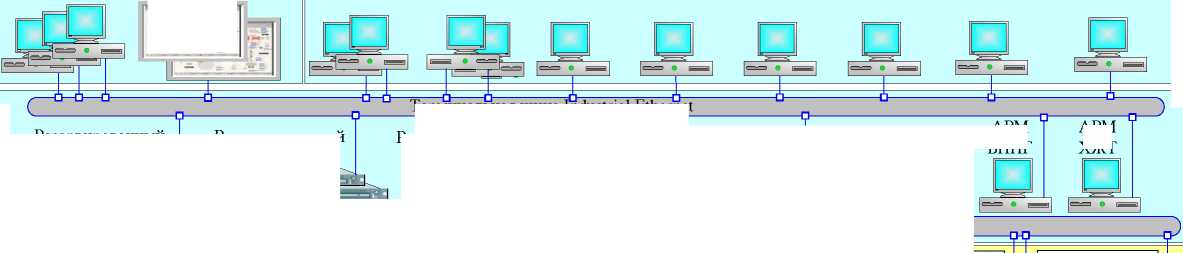

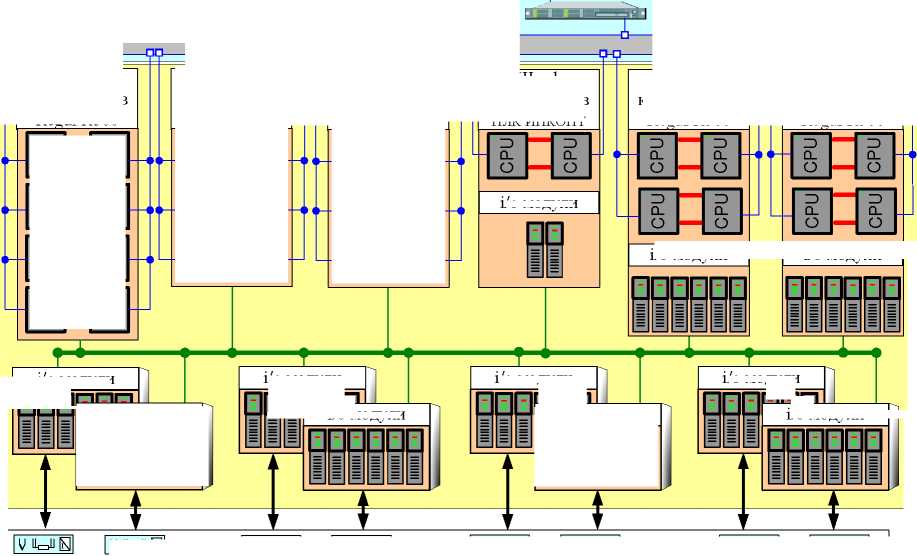

Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ЭБ12-Верхнетагильская ГРЭС приведена на рисунке 4.

Программное обеспечение

Конфигурация программного проекта АСУТП энергоблока № 12 на базе программного комплекса «ИНКОНТ», выполнена под задачи комплекса автоматизированного измерительно-управляющего КИ-ЭБ №12-Верхнетагильская ГРЭС.

Программное обеспечение (далее - ПО) комплекса состоит из встроенного программного обеспечения (далее - ВПО) и внешнего, устанавливаемого на персональный компьютер-автоматизированное рабочее место (далее - АРМ).

ВПО включает в себя:

• -  специализированное инженерное программное обеспечение «MasterSCADA», предназначенное для конфигурирования программно-аппаратных средств «ПЛК ИНКОНТ» нижнего и среднего уровней комплекса;

• -  специализированное инженерное программное обеспечения "Epsilon LD", предназначенное для конфигурирования программно-аппаратных средств REGUL нижнего и среднего уровней комплекса;

• - специализированное программное обеспечение «Alpha. HMI», предназначенное для конфигурирования программно-аппаратных средств верхнего уровня комплекса.

Метрологически значимая часть программного обеспечения находится во встроенном программном обеспечении измерительных модулей ПТК, устанавливаемом в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения ВПО отсутствуют.

Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

ПО имеет уровень защиты от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014 «средний».

Идентификационные данные внешнего ПО приведены в таблице 1.

аблица 1 - Идентификационные данные внешнего ПО

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	MasterSCADA	Epsilon LD	Alpha. HMI
Номер                 версии (идентификационный номер) ПО	не ниже 1.3 1.3.7.29427	не ниже V1.6.14.0	не ниже 2.0.21+b41.r118021
Цифровой       идентификатор программного обеспечения	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование	Значение
1	2
Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, температуры, химического анализа, электрических и механических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА	от 4 до 20

Продолжение таблицы 2

1	2
Диапазон преобразования входных сигналов напряжения постоянного тока, поступающих от термопар типа ТХА(К) в значения температуры, мВ (ОС)	от 0 до 41,2756 (от 0 до +1000)
Диапазон преобразования входных   сигналов   сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С): - для термопреобразователей сопротивления НСХ Pt100	от 80,3063 до 313,708 (от -50 до +600)
- для термопреобразователей сопротивления НСХ 100П	от 80,001 до 249,4144 (от -50 до +400)
Пределы допускаемой погрешности преобразования, приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %: -     расхода прямого измерения, давления, уровня, температуры, химического анализа, механических и электрических величин, работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей -     расхода энергоносителей с помощью стандартных СУ, без учета погрешности первичных измерительных преобразователей	±0,25 ±0,5
Пределы допускаемой абсолютной погрешности преобразования сигналов напряжения постоянного тока, поступающих от термопар типа ХА(К), в значения температуры, без учета погрешности первичных измерительных преобразователей, °С	±2,5
Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С	±0,5
Примечание - Пределы допускаемой погрешности преобразования сигналов термоЭДС, поступающих от преобразователей термоэлектрических, даны с учетом погрешности компенсации температуры холодного спая

Таблица 3 - Технические характеристики

Наименование	Значение
1	2
Количество процессоров в составе комплекса, шт.:
- резервированных R500 CU.00.051	12
- резервированных ПЛК ИНКОНТ CU01-04	4
Количество измерительных модулей в составе комплекса, шт.: REGUL R500 AI.08.042	10
REGUL R500 AI.08.052	181
REGUL R500 AI.08.131	114
ПЛК ИНКОНТ AI16I-02	2

Продолжение таблицы 3

1	2
Количество измерительных преобразователей, подключаемых на вход
одного модуля, шт.: REGUL R500 AI.08.042	8
REGUL R500 AI.08.052	8
REGUL R500 AI.08.131	8
ПЛК ИНКОНТ AI16I-02	16
Количество измерительных каналов в составе комплекса, шт. В том числе:	1770
количество измерительных каналов от датчиков со стандартным токовым выходом, шт.	1031
количество измерительных каналов от датчиков -преобразователей температуры, шт.	739
Параметры электрического питания: - напряжение постоянного тока, В	от 24 до 30
Режим работы	непрерывный, в условиях помещения
Условия эксплуатации: - температура окружающей среды,°С:	от 0 до +40
- относительная влажность при температуре +25 °С, %	от 30 до 80
- атмосферное давление, кПа	от 80 до 108

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Комплекс автоматизированный измерительно-управляющий	КИ-ЭБ12-Верхнетагильская ГРЭС	1
Руководство по эксплуатации. Комплекс автоматизированный измерительно-управляющий КИ-ЭБ12-Верхнетагильская ГРЭС, часть 1. Техническое описание ПТК «Regul RX00»	ИК.3881-АТХ5.РЭ 01	1
Руководство по эксплуатации. Комплекс автоматизированный измерительно-управляющий КИ-ЭБ12-Верхнетагильская ГРЭС, часть 2. Инструкция по эксплуатации АРМ оператора	ИК.3881-АТХ5.РЭ 02	1
Формуляр	ИК.3881-АТХ5.ФО	1

Сведения о методиках (методах) измерений

приведены в разделе 7 Описание методик (методов) измерений формуляра ИК.3881-АТХ5.ФО.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Правообладатель

Филиал      «Верхнетагильская      ГРЭС»      акционерного      общества

«ИнтерРАО-Электрогенерация»

(Филиал «Верхнетагильская ГРЭС» АО «ИнтерРАО-Электрогенерация»)

ИНН 7704784450

Юридический адрес: 119435, г. Москва, ул. Большая Пироговская, д. 27, стр. 1

Телефон: +7 (34357) 2-23-59

Изготовитель

Общество с ограниченной ответственностью «ИНКОНТРОЛ»

(ООО «ИНКОНТРОЛ»)

ИНН 7725401700

Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр 2, офис 5-7

Телефон: (495) 481-33-10

E-mail: office@inctrl.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ИЮНЯ    2026 г. № 1155

Лист № 1 Регистрационный № 98741-26                                         Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы весовые автоматические дискретного действия ДВДД

Назначение средства измерений

Дозаторы    весовые    автоматические дискретного действия ДВДД

(далее по тексту - дозаторы) предназначены для автоматического дозирования материалов (сыпучих или жидких).

Описание средства измерений

Принцип действия дозаторов основан на преобразовании упругой деформации чувствительных элементов тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, изменяющийся пропорционально массе материала. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами дозаторов с дальнейшим определением значения массы материала. Результаты измерений в единицах массы отображаются на дисплее электронного устройства дозатора. Дозаторы крепятся к опорной стойке или пространственной раме. Конструктивно дозаторы состоят из дозирующего узла и шкафа управления.

В состав дозирующего узла входят:

• - грузоприёмное устройство (далее - ГПУ), которое включает в себя бункер, бак, датчики, раму и разгрузочный механизм (конвейер, насос, затвор с пневматическим или электромеханическим приводом). В состав ГПУ дозатора входят, в зависимости от конструкции, от одного до шести датчиков. В зависимости от характеристик технологических линий, для которых предназначен дозатор, бункер сыпучих материалов оснащается вибрационным питателем, а бак с жидкими материалами - насосом.

Шкаф управления включает в себя электронные устройства, устройства питания и коммутации.

В составе дозаторов используются следующие датчики:

• - датчики весоизмерительные тензорезисторные Т, модификации Т24АМ2 производства АО «ВИК «Тензо-М», Московская область, г.о. Люберцы, д.п. Красково, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 53838-13 (далее по тексту - регистрационный номер);

• - датчики весоизмерительные тензорезисторные С и Н, модификации H4 производства АО «ВИК «Тензо-М», Московская область, г.о. Люберцы, д.п. Красково, регистрационный номер № 53636-13;

• - датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM,

модификаций ВСА-20, ВСА-100,  BSA-500L, BSA-1, BSA-2, BSH-1 производства

"CAS Corporation", Корея, регистрационный номер № 51261-12.

В качестве электронных устройств в дозаторах используются:

- устройства обработки аналоговых данных WTM, модификации WTM-501, производства "CAS Corporation", Корея, регистрационный номер № 63268-16;

- приборы весоизмерительные CI, BI, NT и PDI, модификации CI-1560 и CI-2001A, производства "CAS Corporation", Корея, регистрационный номер № 50968-12.

К данному типу СИ относятся дозаторы следующих модификаций: ДЦ-75, ДЦ-150, ДЦ-300, ДЦ-500, ДЦ-600, ДЦ-900, ДЦ-1000, ДЦ-1200, ДЦ-1500, ДЦ-1800, ДЦ-2000, ДЦ-2400, ДВ-40, ДВ-75, ДВ-150, ДВ-250, ДВ-300, ДВ-450, ДВ-600, ДВ-750, ДВ-900, ДВ-1000, ДВ-1200, ДВ-1400, ДХ-5, ДХ-10, ДХ-20, ДХ-30, ДХ-40, ДХ-50, ДХ-60, ДХ-70, ДХ-80, ДХ-90, ДХ-100, ДФ-75, ДФ-250, ДФ-400, ДФ-500, ДГИ-1000, ДГИ-2000, ДМП-100, ДМП-150, ДМП-300, ДБС-100, ДБ-200, ДБС-200, ДЦД-20, ДЦД-35, которые отличаются конструктивным особенностями, значениями метрологических и технических характеристик и дозируемым продуктом.

Дозаторы при заказе имеют следующее обозначение: Д[1]-[2],

где: Д - дозатор;

[1] - вид дозируемого материала:

Ц - цемент;

В - вода;

Х - химические добавки;

Ф - фибра;

Б - битум;

БС - битум самотечный;

МП - минеральный порошок;

ГИ - горячие инертные материалы;

Д - целлюлозная добавка.

[2] - наибольший предел (Мах), кг;

- вместимость бункера, л (только для модификаций ДФ).

Маркировочная табличка выполнена в виде металлической пластинки и крепится при помощи заклёпок на грузоприёмное устройство, за исключением дозатора модификации ДФ в виду особенностей конструкции ГПУ, имеющего цилиндрическую поверхность, маркировочная табличка для этой модификации крепится к плоской поверхности корпуса дозатора, что показано на рисунке 2. Заводской номер, состоящий из арабских цифр, наносится на маркировочную табличку методом цифровой металлографии.

Маркировочная табличка, содержит следующие сведения:

• - наименование и адрес предприятия-изготовителя;

• - наименование и заводской номер дозатора;

• - дата изготовления;

• - класс точности;

• - масса дозатора, кг;

• - вид дозируемого материала;

• - параметры электропитания, В/Гц;

• - наибольший предел, Мах;

• - цена деления шкалы, d;

• - знак утверждения типа.

Пример маркировочной таблички приведен на рисунке 1.

Общий вид дозаторов и мест крепления маркировочных табличек представлен на рисунках 2 - 5.

Общий вид и схема пломбировки электронных устройств от несанкционированного доступа показаны на рисунках 6 и 7.

Знак поверки наносится ударным клеймом на мастиковую или навесную пломбу, расположенную на корпусе дозатора.

Пломбировка производится с помощью мастики или навесной свинцовой пломбы.

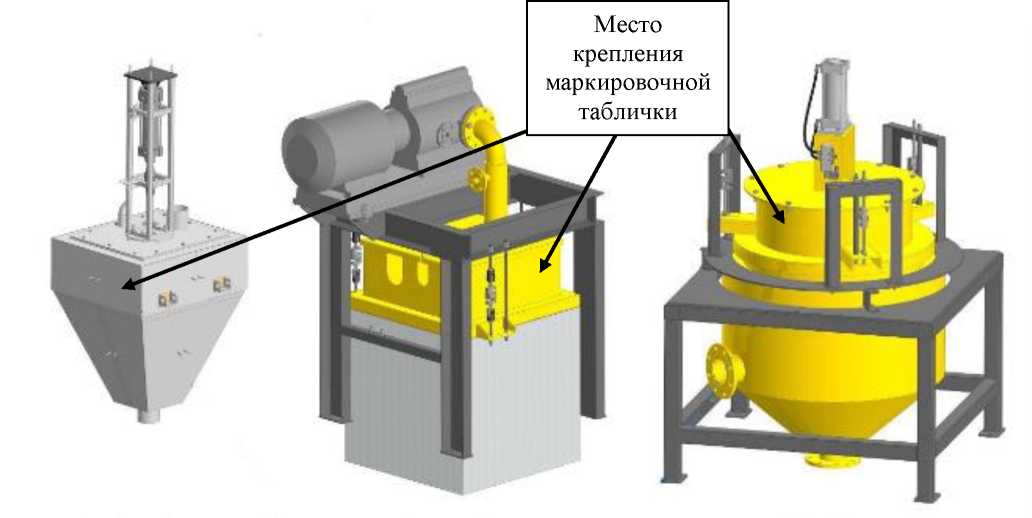

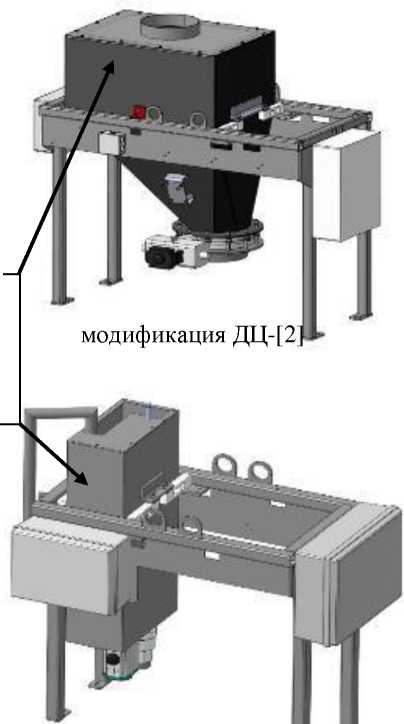

Рисунок 2 - Общий вид дозаторов

Место

крепления маркировочной таблички

модификации ДБ, ДБС-[2]

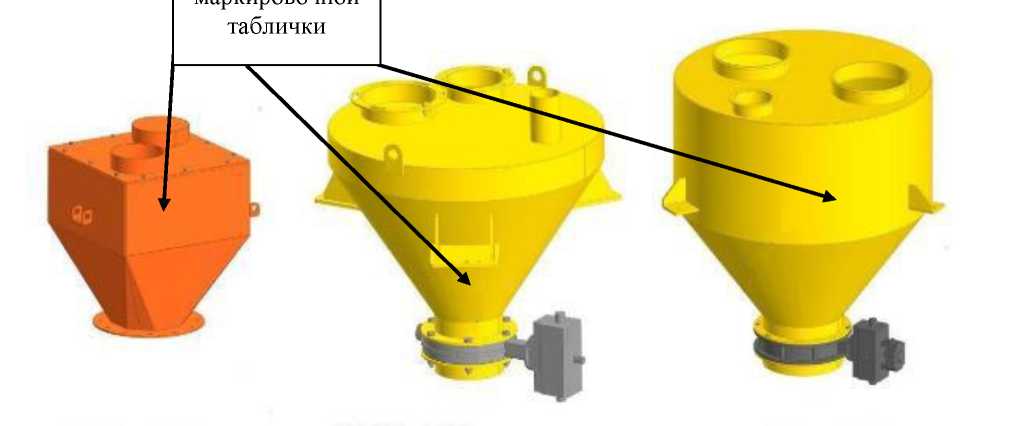

Рисунок 3 - Общий вид дозаторов

таблички

модификация ДМП-[2]

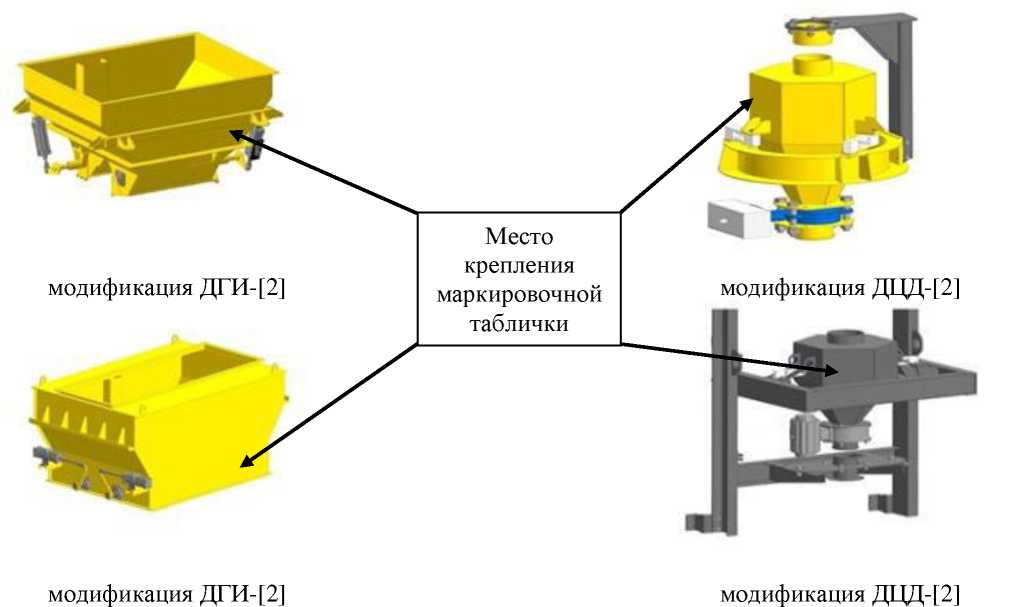

Рисунок 4 - Общий вид дозаторов

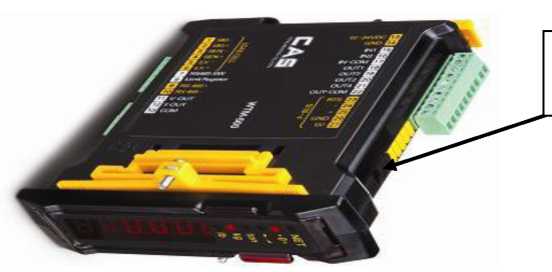

Рисунок 7 - Общий вид и схема пломбировки устройства обработки аналоговых данных от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) дозаторов является встроенным и полностью метрологически значимым. ПО выполняет функции по сбору, передаче, обработке и представлению измерительной информации.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Для защиты от несанкционированного доступа к ПО, параметрам регулировки и измерительной информации используется механическая пломба, ограничивающая доступ к переключателю настройки и регулировки для электронных устройств.

Идентификационные данные ПО доступны для просмотра на дисплее электронного устройства при включении дозатора.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение для электронного устройства
	WTM - 501	CI-2001A	CI-1560
Идентификационное наименование ПО	WTM Firmware	CI-2000 series firmware	CI-1560 series firmware
Номер версии ПО (идентификационный номер)	1.ХХ*	1.00, 1.01, 1.02	1.00, 1.01, 1.02
Цифровой идентификатор ПО	-	-	-

* где - Х принимает значения от 0 до 9 и относится к метрологическим незначимой части

ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация дозатора	Наименование характеристики
	Наибольший предел (Мах), кг	Цена деления шкалы d, кг	Класс точности	Номинальное значение класса точности
ДЦ-75	75	0,1	Х(1), Х(2)1)	Ref(1,0)
ДЦ-150	150
ДЦ-300	300	0,2
ДЦ-500	500
ДЦ-600	600
ДЦ-900	900
ДЦ-1000	1200	0,5
ДЦ-1200	1000
ДЦ-1500	1500
ДЦ-1800	1800
ДЦ-2000	2000
ДЦ-2400	2400	1,0
1) - фактическое значение указывается в паспорте

Таблица 3 - Метрологические характеристики

Модификация дозатора	Наименование характеристики
	Наибольший предел (Мах), кг	Цена деления шкалы d, кг	Класс точности	Номинальное значение класса точности
ДВ-40	40	0,1	Х(1), Х(2)1)	Ref (1,0)
ДВ-75	75
ДВ-150	150	0,2
ДВ-250	250
ДВ-300	300	0,2	Х(1), Х(2)1)	Ref (1,0)
ДВ-450	450
ДВ-600	600	0,2	Х(1), Х(2)1)	Ref (1,0)
ДВ-750	750
ДВ-900	900	0,5
ДВ-1000	1000
ДВ-1200	1200
ДВ-1400	1400
1) - фактическое значение указывается в паспорте

Таблица 4 - Метрологические характеристики

Модификация дозатора	Наименование характеристики
	Наибольший предел (Мах), кг	Цена деления шкалы d, кг	Класс точности	Номинальное значение класса точности
ДЦД-20	20	0,1	Х(1), Х(2)1)	Ref (1,0)
ДЦД-35	35	0,1

¹⁾ - фактическое значение указывается в паспорте

Таблица 5 - Метрологические характеристики

Модификация дозатора	Наименование характеристики
	Наибольший предел (Мах), кг	Цена деления шкалы d, кг	Класс точности	Номинальное значение класса точности
ДХ-5	5	0,1	Х(1), Х(2)1)	Ref (1,0)
ДХ-10	10
ДХ-20	20
ДХ-30	30
ДХ-40	40
ДХ-50	50
ДХ-60	60
ДХ-70	70
ДХ-80	80
ДХ-90	90
ДХ-100	100
1) - фактическое значение указывается в паспорте

Таблица 6 - Метрологические характеристики

Модификация дозатора	Наименование характеристики
	Наибольший предел (Мах), кг	Цена деления шкалы d, кг	Класс точности	Номинальное значение класса точности
ДФ-75	170	0,1	Х(1), Х(2)1)	Ref (1,0)
ДФ-250	570	0,2
ДФ-400	900
ДФ-500	1150
1) - фактическое значение указывается в паспорте

Таблица 7 - Метрологические характеристики

Модификация дозатора	Наименование характеристики
	Наибольший предел (Мах), кг	Цена деления шкалы d, кг	Класс точности	Номинальное значение класса точности
ДГИ-1000		0,2	Х(1), Х(2)1)	Ref (1,0)
ДГИ-2000	2000	1
1) - фактическое значение указывается в паспорте

Таблица 8 - Метрологические характеристики

Модификация дозатора	Наименование характеристики
	Наибольший предел (Мах), кг	Цена деления шкалы d, кг	Класс точности	Номинальное значение класса точности
ДМП-100	100	0,1	Х(1), Х(2)1)	Ref (1,0)
ДМП-150	150	0,1
ДМП-300	300	0,1
1) - фактическое значение указывается в паспорте

Таблица 9 - Метрологические характеристики

Модификация дозатора	Наименование характеристики
	Наибольший предел (Мах), кг	Цена деления шкалы d, кг	Класс точности	Номинальное значение класса точности
ДБС-100	100	0,1	Х(1), Х(2)1)	Ref (1,0)
ДБ-200	200	0,1
ДБС-200	200	0,1
|( - фактическое значение указывается в паспорте

Таблица 10 - Минимально допустимое значение номинальной минимальной дозы Minfill,

минимальная нагрузка, Min, согласно ГОСТ 8.610-2012

d, г	Класс точности
	Х(1)	Х(2)
100	6700	3300
200	20000	6600
500	50000	25000
1000	100000	50000
2000	200000	100000

Таблица 11 - Метрологические характеристики

Значение массы дозы, F, г	Максимально допустимое отклонение каждой дозы от среднего значения для класса точности Х(1) (MPD)		Максимально допускаемая погрешность заданного значения массы дозы (MPSE) при первичной и периодической поверке
	При первичной поверке	При эксплуатации
1000<F<10000	1,2%	1,5 %	0,375 %
10000<F<15000	120 г	150 г	37,5 г
15000<F	0,8 %	1 %	0,25 %

Таблица 12 - Метрологические характеристики

Значение массы дозы, F, г	Максимально допустимое отклонение каждой дозы от среднего значения для класса точности Х(2) (MPD)		Максимально допускаемая погрешность заданного значения массы дозы (MPSE) при первичной и периодической поверке
	При первичной поверке	При эксплуатации
1000<F<10000	2,4 %	3 %	0,75 %
10000<F<15000	240 г	300 г	75 г
15000<F	1,6 %	2 %	0,5 %

Таблица 13 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: -напряжение переменного тока, В -частота напряжения переменного тока, Гц	от 342 до 418 от 49 до 51
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С,не более, %	от +5 до +45 80
Время готовности системы к работе, мин, не более	30
Габаритные размеры, (ДлинахШиринахВысота), мм, не более	2175x2070x3230
Масса, кг, не более	1500

Таблица 14 - Показатели надежности

Вероятность безотказной работы за 2000 ч	0,92
Средний срок службы, лет, не менее	3

Знак утверждения типа

наносится методом цифровой металлографии на маркировочную табличку, закрепленную на корпусе дозатора и на титульный лист эксплуатационной документации.

Комплектность средства измерений

Таблица 15 - Комплектность средства измерений

Наименование	Обозначение	Количество
Дозатор 11	-	1шт.
Паспорт и руководство по эксплуатации	ДЦМ150.000 ПС, РЭ2)	1 экз.
Паспорт и руководство по эксплуатации	ДФ 400.00.000 ПС, РЭ2)	1 экз.
Паспорт и руководство по эксплуатации	ДБС100.000 ПС, РЭ2)	1 экз.
Паспорт и руководство по эксплуатации	ДГИ1000.000 ПС, РЭ2)	1 экз.
Паспорт и руководство по эксплуатации	ДМП100.000 ПС, РЭ2)	1 экз.
Паспорт и руководство по эксплуатации	ДФ 400.00.000 ПС, РЭ2)	1 экз.
Паспорт и руководство по эксплуатации	ДХ-30.000 РЭ ПС2)	1 экз.
Паспорт и руководство по эксплуатации	ДЦМ150.000 ПС, РЭ2)	1 экз.
Паспорт и руководство по эксплуатации	ДЦ600.00.00.000 ПС, РЭ 2)	1 экз.
Паспорт и руководство по эксплуатации	ДКП-10 ПС2)	1 экз.
Паспорт и руководство по эксплуатации	ДКС-32 ПС2)	1 экз.
Паспорт и руководство по эксплуатации	ДЦД20.000 ПС, РЭ2)	1 экз.
Паспорт и руководство по эксплуатации	ДФ 75.00.000 ПС, РЭ2)	1 экз.
^-модификация в зависимости от заказа 2) -комплектация в зависимости от заказа

Сведения о методиках (методах) измерений

приведены в разделах 4 документов: «Паспорт и Руководство по эксплуатации ДЦМ150.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДФ 400.00.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДБС100.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДГИ1000.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДМП100.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДФ 400.00.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДХ-30.000 РЭ ПС», «Паспорт и Руководство по эксплуатации ДЦМ150.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДЦ600.00.00.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДКП-10 ПС», «Паспорт и Руководство по эксплуатации ДКС-32 ПС», «Паспорт и Руководство по эксплуатации ДЦД20.000 ПС, РЭ», «Паспорт и Руководство по эксплуатации ДФ 75.00.000 ПС, РЭ».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний;

Приказ Росстандарта от 04.07.2022 г. № 1622 Об утверждении Государственной поверочной схемы для средств измерений массы;

ТУ 28.99.52-013-13426835-2024 «Дозаторы весовые автоматические дискретного действия ДВДД. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Златоустовский Завод Бетоносмесительного Оборудования»

(ООО «ЗЗБО») ИНН7404036069 Юридическийадрес:456216, Челябинская обл., г. Златоуст, ул. Суворова, 57

Изготовитель

Общество с ограниченной ответственностью «Златоустовский Завод Бетоносмесительного Оборудования»

(ООО «ЗЗБО»)

ИНН 7404036069 Адрес: 456216, Челябинская обл., г. Златоуст, ул. Суворова, 57

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, Россия, г.Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, дом 45а;

Россия, Ивановская обл., Лежневский район, СПК им. Мичурина;

Россия, обл Московская, район Чеховский, СП Баранцевское, в районе д. Люторецкое;

Россия, обл Московская, Серпуховский район, СНТ Калугино-2, в районе д. Калугино, уч-к 28

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.314164

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

f                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________-__________________/

---
