МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _н » июня 2026 г. № ¹¹⁵⁶

Сведения

об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 76600-19                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи перемещений (деформаций) контактные MFX (далее -преобразователи) предназначены для измерений перемещений (деформаций) при испытаниях образцов различных материалов на растяжение.

Принцип действия преобразователей основан на измерении перемещения захватов, соответствующего удлинению испытываемого образца.

Конструктивно преобразователи состоят из оптического растрового датчика перемещений с двумя захватами, устанавливаемыми на испытываемом образце. Датчик помещен в корпус. Первоначальное позиционирование захватов, а также их фиксация на образце производится автоматически с помощью электропривода.

Сигнал от датчиков поступает на контроллер, где преобразуется в цифровой электрический сигнал, пропорциональный удлинению образца. Полученный сигнал передается на компьютер.

Преобразователи выпускаются в двух модификациях MFX-200 и MFX-500, отличающихся диапазоном измерений, массой и габаритными размерами.

Пломбирование крепёжных винтов корпуса преобразователей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер в буквенно-цифровом формате наносится на маркировочную табличку металлографическим способом.

Нанесение знака поверки на преобразователи не предусмотрено.

Общий вид преобразователей c местом нанесения маркировочной таблички приведен на рисунке 1.

Общий вид маркировочной таблички с местом указания заводского номера и знака утверждения типа представлен на рисунке 2.

Место нанесения маркировочной таблички

Рисунок 1 - Общий вид преобразователей с местом нанесения маркировочной таблички

Место указания знака утверждения типа

Место указания заводского номера

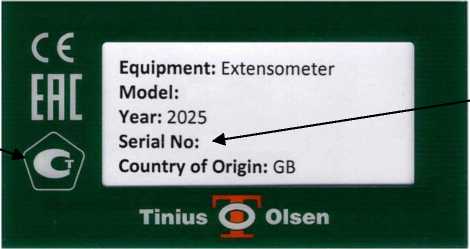

Рисунок 2 - Общий вид маркировочной таблички с местом указания заводского номера и знака утверждения типа

Для работы с преобразователями используется метрологически значимое программное обеспечение (далее - ПО) «Horizon», «Jadoo» и «EVOTest», устанавливаемое на локальном персональном компьютере для управления преобразователем, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Наносится на корпус преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в:

• - разделе «Программное обеспечение Horizon», пункте В «Проведение испытаний» «Преобразователи перемещений (деформаций) контактные MFX. Руководство по эксплуатации»;

• - разделе «Программное обеспечение EVOTest», пункте В «Проведение испытаний» «Преобразователи перемещений (деформаций) контактные MFX. Руководство по эксплуатации».

«Стандарт предприятия. Преобразователи перемещений (деформаций) контактные

MFX»

Компания «Tinius Olsen, Ltd», Великобритания

Адрес: 6 Perrywood Business Park, Honeycrock Lane, Salfords (Near Redhill), Surrey RH1 5DZ, England

Телефон: +44 (0) 1737-765001

Факс: +44 (0) 1737-764768

E-mail: sales@TiniusOlsen.co.uk

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Регистрационный номер RA.RU310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

В части вносимых изменений

Общество с ограниченной ответственностью «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, помещ. 10, этаж 1

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.314889
