ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    июня      2026 г. № ¹¹⁵⁷

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

Регистрационный № 71197-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 588 ООО «АНГК» на Анжеро-Судженском НПЗ (далее - СИКН) предназначена для измерения массы нефти.

Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых Micro Motion CMF 300 (далее - МПР). Выходные электрические сигналы измерительных преобразователей МПР поступают на соответствующие входы комплекса измерительно-вычислительного ИМЦ-03 (далее - ИВК), который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Массу нетто нефти определяют как разность массы нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в нефти.

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков.

Блока измерительных линий (далее - БИЛ), который предназначен для непрерывного измерения массового расхода нефти.

Блока измерений показателей качества нефти (далее - БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти.

Системы сбора и обработки информации (далее - СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят ИВК и автоматизированное рабочее место (далее - АРМ) оператора (основное и резервное).

Блока стационарной трубопоршневой поверочной установки (далее - ТПУ).

В состав СИКН входят следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

таблицы 1

В состав СИКН входят СИ давления и температуры показывающие, СИ объемного расхода жидкости (контроль изокинетичности расхода в БИК), применяемые для контроля технологических режимов работы СИКН. В качестве поверочной установки (далее - ПУ) применяют стационарную или передвижную трубопрошневую установку, компакт-прувер, массомерную установку или другую, предназначенную для поверки и контроля метрологических характеристик МПР.

СИКН обеспечивает выполнение следующих функций:

• - измерение в автоматическом режиме:

• 1) массового расхода нефти по каждой измерительной линии и в целом по СИКН,

• 2) объемной доли воды в нефти,

• 3) давления в БИЛ, БИК и ТПУ,

• 4) температуры в БИЛ, БИК и ТПУ,

• 5) плотности нефти;

• - расчет в автоматическом режиме:

• 1) суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала партии),

• 2) массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (смена, сутки, с начала партии),

• 3) средних значений температуры, давления, плотности, массовой доли воды в нефти, рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии);

• - автоматическая обработка результатов поверки и контроля метрологических характеристик СИ;

• - световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

• - передача измеряемых и расчетных параметров.

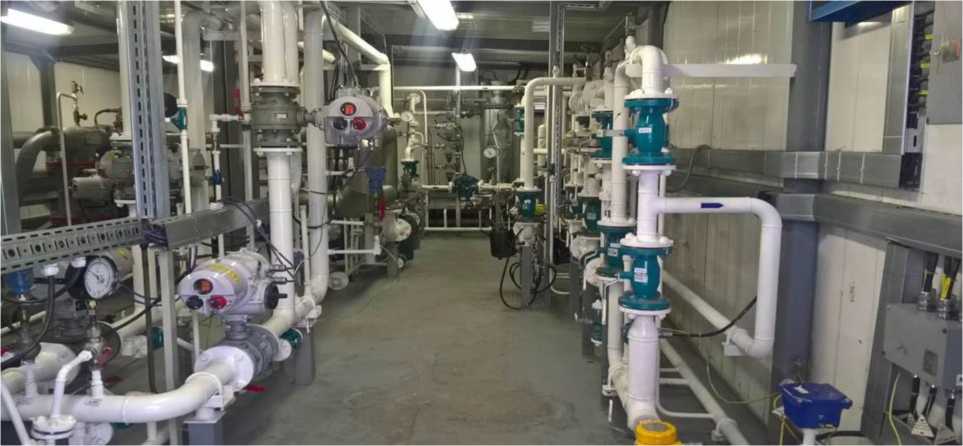

Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования СИ в соответствии с требованиями их описаний типа, методик поверки или МИ 3002-2006 (в случае отсутствия требований в описании типа СИ).

Нанесение знака поверки на СИКН не предусмотрено.

Заводской № 588 в виде цифрового обозначения, состоящего из арабских цифр, нанесен на шильд-табличку блок-бокса СИКН.

СИКН имеет программное обеспечение (далее - ПО), представленное встроенным прикладным ПО ИВК и ПО АРМ оператора «Вектор». Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Т а б л и ц а 3 - Метрологические характеристики

Т а б л и ц а 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на титульный лист эксплуатационной документации типографским способом.

Т а б л и ц а 5 - Комплектность СИКН

приведены в документе МН 1447-2026 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 588 ООО «АНГК» на Анжеро-Судженском НПЗ». Свидетельство об аттестации № 005/01-RA.RU.310652-2026.

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1)

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Общество с ограниченной ответственностью «Анжерская нефтегазовая компания» (ООО «АНГК»)

ИНН 4246004891

Адрес: 652480, Кемеровская обл., г. Анжеро-Судженск, планировочный р-н, р-н промплощадки АНГК

Телефон (факс): (38453) 5-93-28

Е-mail: angk@anpkoil.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: http://www.csm72.ru

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.

В части вносимых изменений

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10, 8-800-700-68-78

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

11 июня 2026 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  ( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

  регулированию и метрологии

  СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

  Е.Р. Лазаренко

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________-__________________/
