О внесении изменений в сведения о признании результатов испытаний и утверждения типа, первичной поверки средства измерений

В целях реализации Соглашения о взаимном признании результатов испытаний в целях утверждения типа, метрологической аттестации, поверки и калибровки средств измерений в соответствии с правилами по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:

• 1. Внести изменения в сведения о признании результатов испытаний и утверждения типа, первичной поверки средства измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести изменения в сведения о признании результатов испытаний и утверждения типа, первичной поверки средства измерений, согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

ПРИЛОЖЕНИЕ № 1.1 к приказу Федерального агентства по техническому регулированию

и метрологии

от « 15 »     июня     2026 г. № ¹¹⁷³

Документы, прилагаемые к приказу в части вносимых изменений в сведения о признании результатов испытаний и утверждения типа трансформаторов тока измерительных ТШП-0, 66м30, ТШП-0, 66м40 и ТШП-0, 66м50, рег. № 88500-23

Перечень входящих в приложение документов:

1. Описание типа трансформаторов тока измерительных ТШП-0, 66м30, ТШП-0, 66м40 и ТШП-0, 66м50, 10 листов.

2. Изображение знака поверки, 2 листа.

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

(в редакции с изменением № Л от гУ.уЩО приложение к сертификату об утверждении типа средств измерений от 3                 20 Л2 г. №

Наименование типа средств измерений и их обозначение: Трансформаторы тока измерительные ТШП-0,66м30, ТШП-0,66м40 и ТШП-0,66м50.

Назначение и область применения: Трансформаторы тока измерительные ТШП-0,66м30,  ТШП-0,66м40 и ТШП-0,66м50 (далее - трансформаторы)

предназначены для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в электрических цепях переменного тока номинальной частотой 50 Гц и номинальным рабочим напряжением 0,66 кВ.

Описание: Трансформаторы состоят из тороидального магнитопровода. и многовитковой обмотки, которые размещены в корпусе, изготовленном из трудногорючего термопласта. Выводы обмотки присоединены к спаренным контактам, расположенным на корпусе трансформатора.

По конструкции трансформаторы являются шинными, с одной ступенью трансформации, одним коэффициентом трансформации и одной вторичной обмоткой. Роль первичной обмотки трансформаторов выполняет шина или кабель распределительного устройства, в которое встраивается трансформатор. Трансформатор крепится к первичной обмотке при помощи комплекта крепления, к основанию через лапы и/или устанавливается на рейку DIN35 при помощи адаптера. Принцип действия трансформатора основан на преобразовании токов первичной обмотки в токи вторичной обмотки. Все трансформаторы являются понижающими. Поворотная прозрачная крышка защищает контакты вторичной обмотки и табличку с данными трансформатора, и пломбируется с целью защиты от несанкционированного доступа.

Внешний вид трансформаторов и схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа приведены в приложениях 1 и 2.

Обязательные метрологические требования:

Для трансформаторов тока классов точности 0,5S и 0,2S по ГОСТ 7746-2015 и ГОСТ IEC 60044-1-2012 указаны в таблицах 1-3.

Вэрно

Вэдущий юрисконсульт ООО ДОКОН      ч:- >

цилро

Продолжение таблицы 1

Таблица 2

Таблица 3

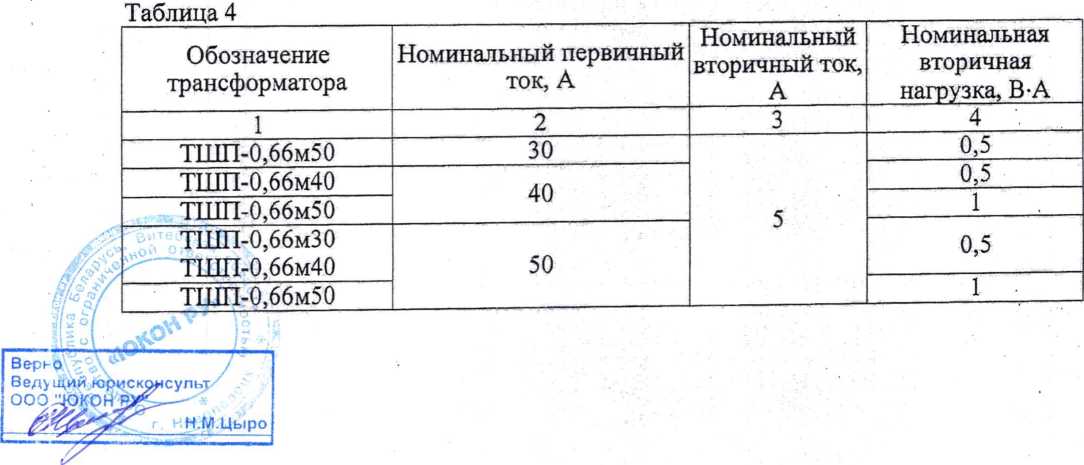

Обязательные метрологические требования для трансформаторов тока класса точности 0,5 по ГОСТ 7746-2015 и ГОСТ IEC 60044-1-2012 указаны в таблице 4.

Продолжение таблицы 4

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:

Рабочие условия эксплуатации:

• - температура окружающего воздуха от минус 45 °C до плюс 50 °C;

• - относительная влажность окружающего воздуха до 98 % при температуре 25 °C.

Номинальное значение напряжения переменного тока 0,66 кВ.

Максимальное значение напряжения переменного тока 0,72 кВ.

Масса не более 0,52 кг.

Габаритные размеры ТШП-0,66м30 не более (60x50x83) мм.

Габаритные размеры ТШП-0,66м40 не более (60x60x83) мм.

Габаритные размеры ТШП-0,66м50 не более (60x70x83) мм.

Средняя наработка на отказ 2,9-10⁵ ч.

Средний срок службы лет 30 лет.

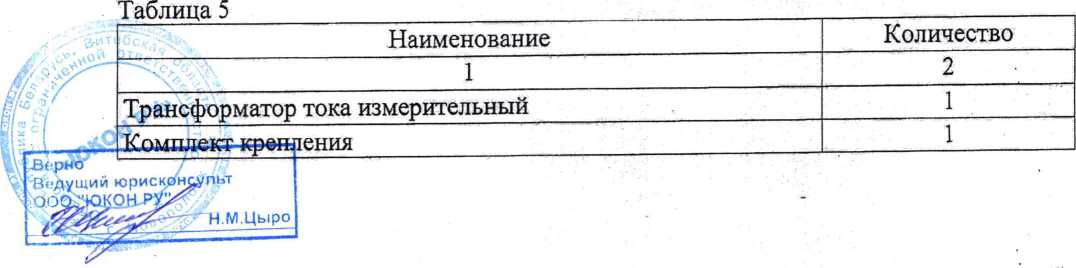

Комплектность: приведена в таблице 5.

Продолжение таблицы 5

Место нанесения знака утверждения типа средств измерений: на корпус трансформатора и на эксплуатационную документацию (паспорт и руководство по эксплуатации).

Поверка осуществляется по ГОСТ 8.217-2024 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Сведения о методиках (методах) измерений: -

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ BY 300220471.008-2022 «Трансформаторы тока измерительные ТШП-0,66м30,

ТШП-0,66м40 и ТШП-0,66м50. Технические условия»;

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ1ЕС 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы тока»;

ТР ТС 004/2011 «О безопасности низковольтного оборудования»;

ТР ТС 020/2011 «Электромагнитная совместимость технических средств», методику поверки:

ГОСТ 8.217-2024 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Перечень средств поверки:

• - трансформатор тока эталонный СА535/2;

• - расширитель диапазона РД564;

• - магазин нагрузок СА5018-5;

• - компаратор СА507;

• - источник переменного тока СА3600.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

гификация программного обеспечения: программное обеспечение отсутствует.

Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя: трансформаторы тока измерительные ТШП-0,66м30,   ТШП-0,66м40 и

ТШП-0,66м50 соответствуют ТУ BY 300220471.008-2022, ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012, ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Производитель средств измерений:

Общество с ограниченной ответственностью «ЮКОН РУ» (ООО «ЮКОН РУ») 211445, Республика Беларусь, Витебская область, г. Новополоцк, ул. Техническая, 9А Место осуществления деятельности:

211445, Республика Беларусь, Витебская область, г. Новополоцк, ул. Техническая, 6 тел:+375 (214) 51-88-20 e-mail: info@yukonru.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений: Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20, 210015, г. Витебск,

Тел./факс: +375 212 48-04-06.

Приложение: 1. Фотография общего вида средств измерений на 3-х листах.

2. Схема (рисунок) с указанием места для нанесения знака(ов) поверки средств измерений и пломбировки от несанкционированного доступа на 1 листе.

Хандогина

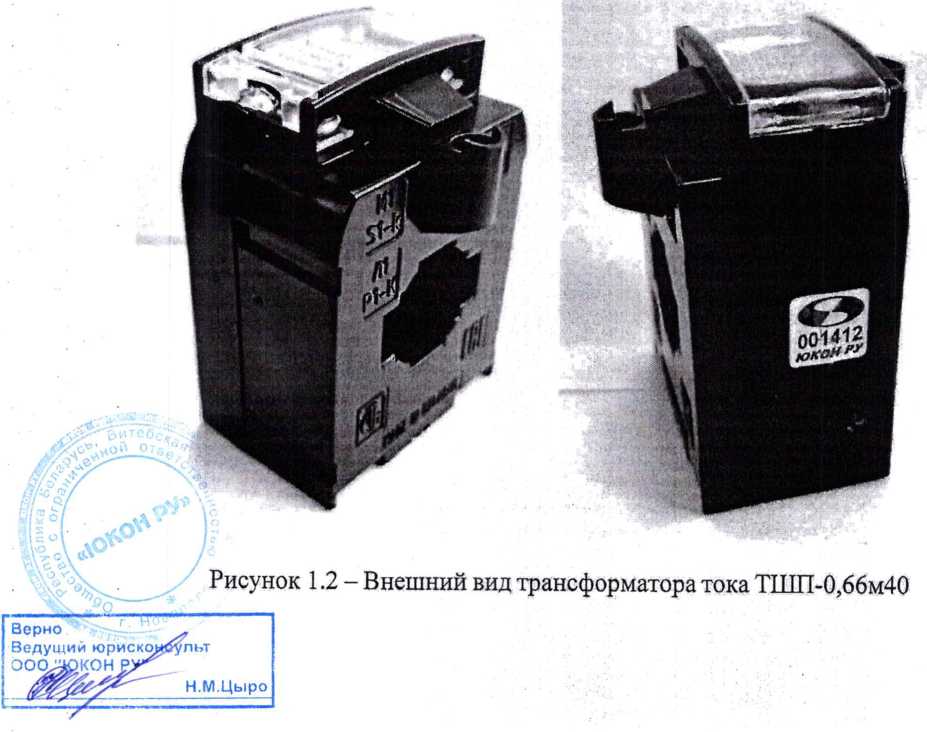

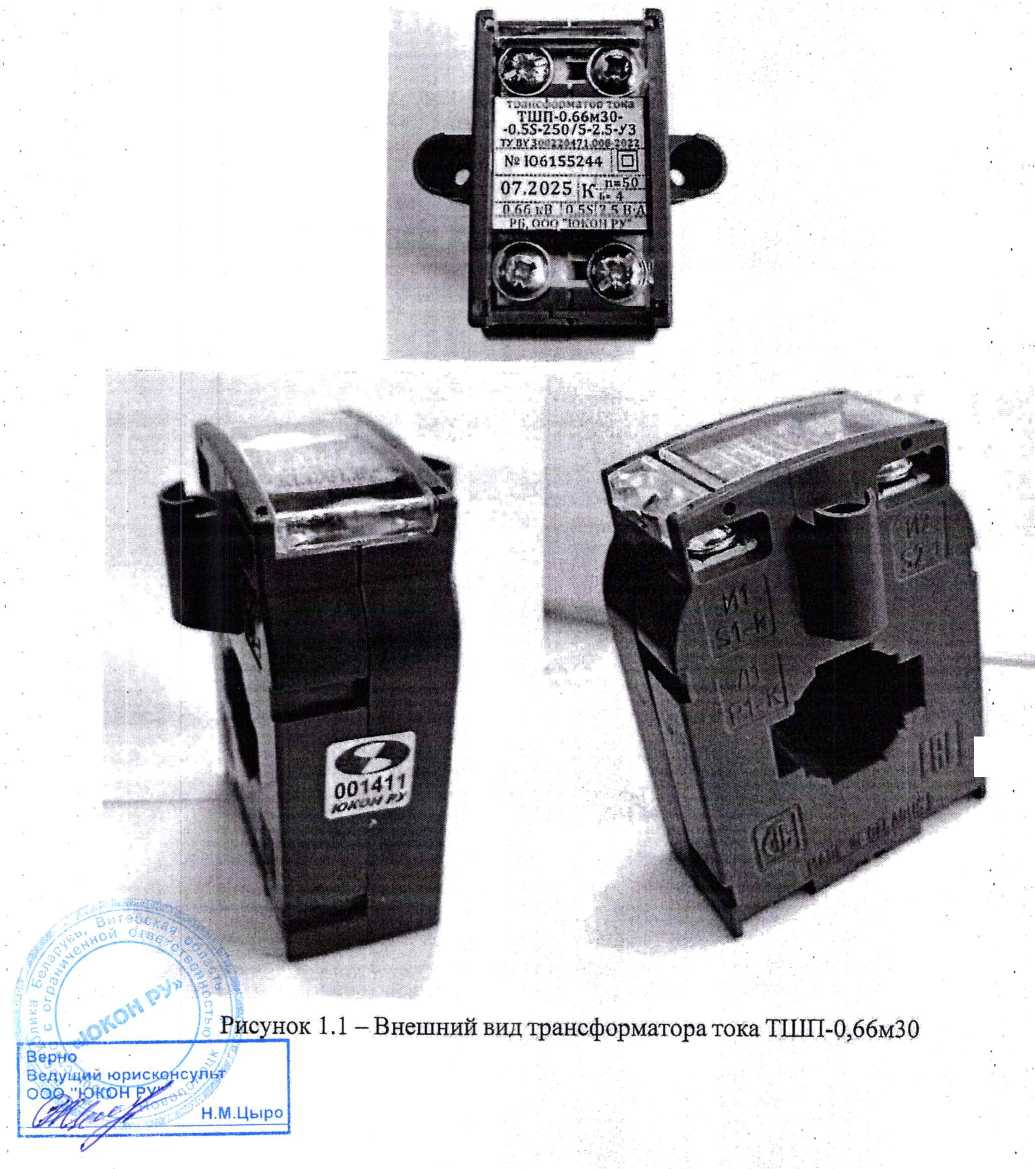

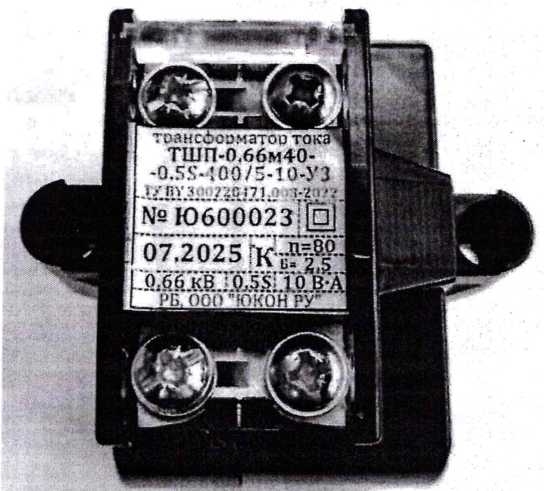

Приложение 1 (обязательное)

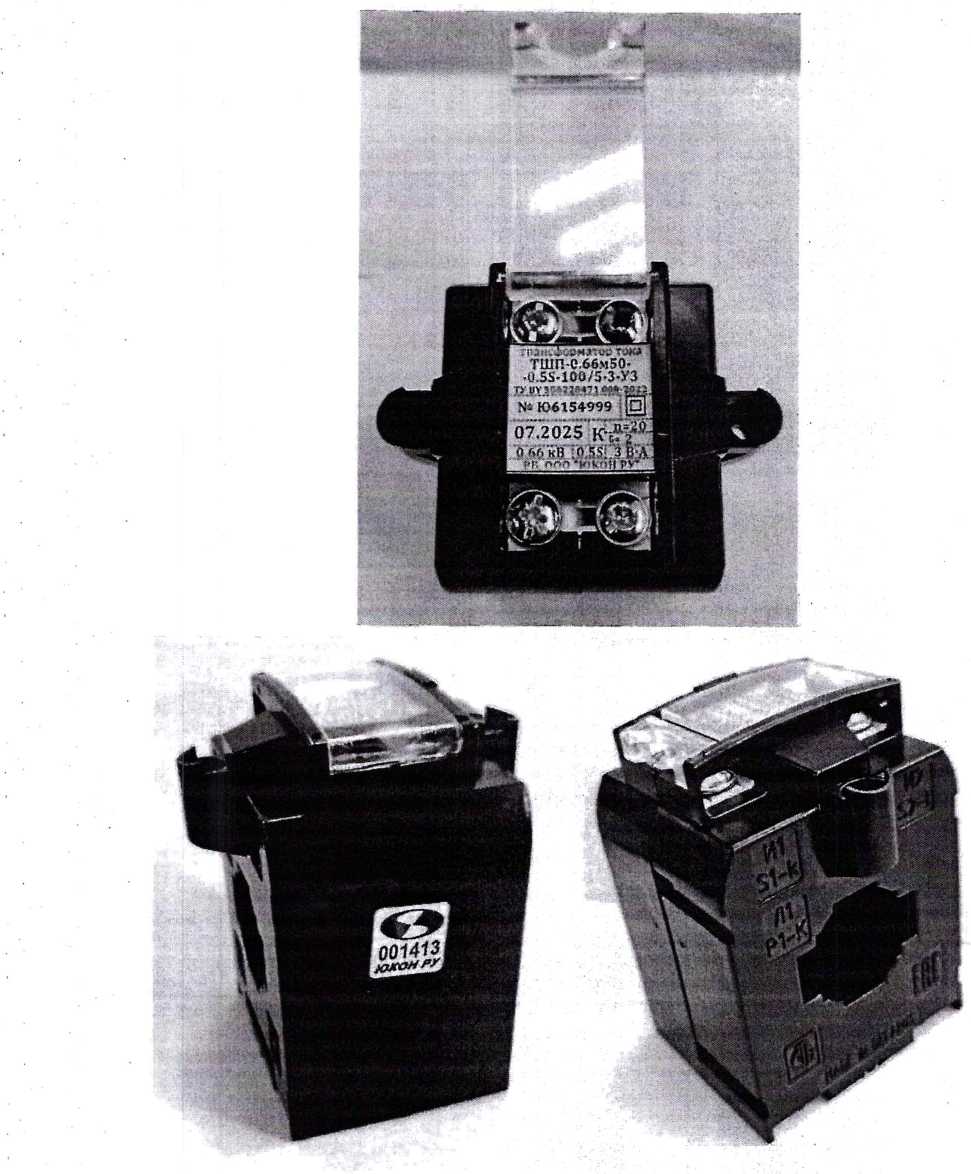

Рисунок 1.3- Внешний вид трансформатора тока ТШП-0,66м50

Приложение 2

(обязательное)

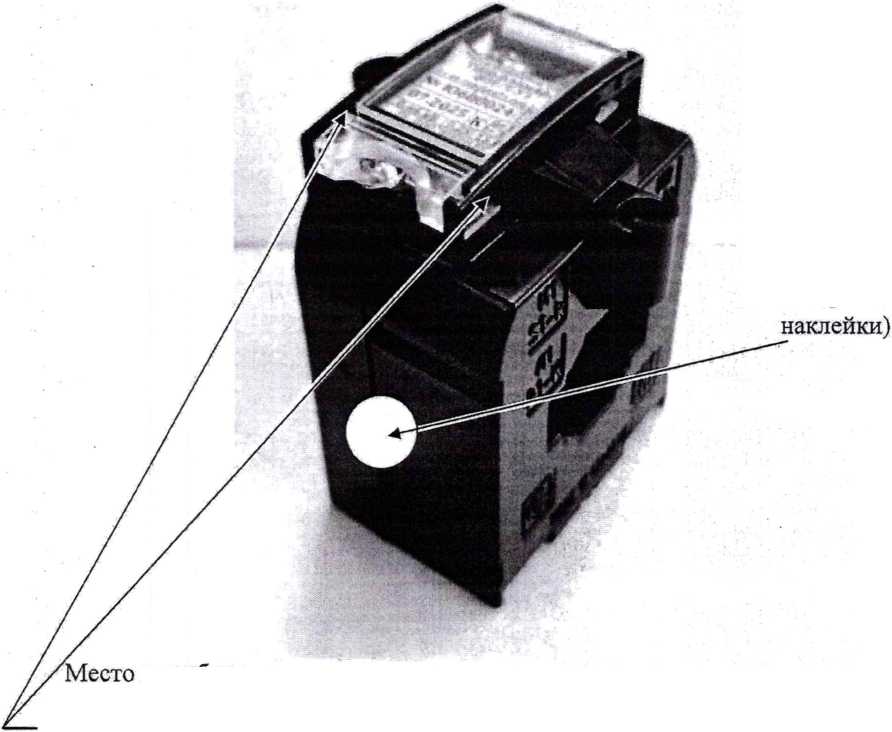

Схема (рисунок) с указанием места для нанесения знака(ов) поверки средств измерений и пломбировки от несанкционированного доступа

Место для

нанесения знака

поверки (клейма-

пломбировки от

несанкционированного доступа

Рисунок 2.1- Рисунок с указанием места нанесения знака поверки и пломбировки от несанкционированного доступа.

ё г о

Верно I

• ООО

Примечание: наносится на паспорт изделия М - стилизованное изображение знака поверки;

2026 - год осуществления поверки;

356 - шифр поверочной лаборатории ООО “ЮКОН РУ” (номер свидетельства об уполномочивании на осуществление поверки средств измерений);

000000 - шестизначный цифровой код со сквозной нумерацией;

1-12 - месяц проведения поверки;

Цвет клейма-наклейки - бирюзовый (ЕВ-

19-BNS005M-4.5B)

С.Ю. Кондратенко
