МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________-__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

_ю_я     2026 г. № ^П90

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 97366-25                                         Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Счетчики электрической энергии однофазные интеллектуальные НАРТИС-Р1 (далее - счетчики) предназначены для измерений и учета передаваемой активной и реактивной электрической энергии и мощности прямого и обратного направлений в однофазных двухпроводных сетях переменного тока в соответствии с нормативными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений и контроля показателей качества электрической энергии по ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017.

Счетчики являются интеллектуальными приборами учета электрической энергии.

Описание средства измерений

Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока, а также частоты сети с помощью аналого-цифровых преобразователей с их последующей обработкой специализированными контроллерами.

Счетчики могут использоваться автономно, в составе автоматизированных систем учета электроэнергии (АСУЭ), в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ), в составе автоматизированных систем диспетчерского управления (АСДУ) или присоединяться к интеллектуальной системе учета электрической энергии (мощности) (ИСУЭ).

В счетчиках реализован протокол обмена СПОДЭС (ГОСТ Р 58940-2020).

Счетчики в зависимости от варианта исполнения предназначены для эксплуатации:

• - в закрытом помещении - счетчики непосредственного включения шкафного исполнения НАРТИС-Р1-М;

• - на открытом воздухе - счетчики непосредственного включения сплит-исполнения НАРТИС-Р1-С.

Счетчики конструктивно выполнены в пластмассовом корпусе с прозрачной крышкой клеммной колодки.

В конструкцию счетчиков входят следующие функциональные узлы: два датчика тока (фаза и нейтраль), датчик несанкционированного доступа, датчик магнитного поля, датчик угла наклона, измерительная схема, интерфейсы связи, отсек для подключения модуля связи (МС), энергонезависимая память, встроенные часы реального времени, оптические и электрические выходы. Для просмотра измеряемой информации со счетчика сплит-исполнения НАРТИС-Р1-С используется выносной цифровой дисплей НАРТИС-Д101В, подключаемый к блоку измерительному по встроенному радиоканалу, со счетчика шкафного исполнения НАРТИС-Р1-М используется встроенный дисплей. Измеряемая информация со счетчиков посредством встроенного радиоканала также может быть просмотрена через мобильное устройство с установленным мобильным приложением «НАРТИС ПУЛЬТ».

Счетчики оборудованы основной встроенной батареей питания, а также отсеком для установки дополнительной (сменной) батареи. Отсек закрыт крышкой, оборудованной пломбировочным винтом, защищающей от несанкционированного доступа при обслуживании и монтаже счетчиков, и недоступным без вскрытия пломбы энергоснабжающей организации.

В счетчиках реализована аппаратная блокировка срабатывания встроенного коммутационного аппарата (реле).

Счетчики являются законченными укомплектованными изделиями, для установки которых на месте эксплуатации достаточно указаний, приведенных в эксплуатационной документации.

Структура условного обозначения возможных исполнений счетчика:

Позиция:               ______1______- 2 -    3    -   4   -   5   -  6  -  7  -  8

Условное обозначение: НАРТИС-Р1  - ~Х - ХХХХ - ХХХ - ХХХ - ХХ - ХХ - ХХ

Таблица 1 - Структура условного обозначения возможных исполнений счетчиков

Запись счетчика при его заказе состоит из наименования типа «Счетчик электрической энергии однофазный интеллектуальный НАРТИС-Р1-», условного обозначения исполнения счетчика и обозначения технических условий.

Пример записи: Счетчик электрической энергии однофазный интеллектуальный НАРТИС-Р1-С-1010-230-100^В^ НЛПР.411152.001ТУ.

Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием. Возможно задание до четырех дневных шаблонов, каждый из которых может включать до 48 точек переключения тарифа внутри суток. Тарифное расписание счетчиков состоит из дневных, недельных, сезонных шаблонов и таблицы специальных (особых/перенесенных) дней. Параметры тарификатора приведены в таблице 2.

Таблица 2 - Параметры тарификатора

В счетчиках имеется возможность изменения часового пояса, автоматического перехода лето/зима.

Счетчики фиксируют измерения по времени (в том числе запись и хранение результатов измерений в энергонезависимой памяти) и обеспечивают формирование:

• - профиля значений активной и реактивной электрической энергии, и мощности (прием, отдача) с программируемым интервалом времени интегрирования 30 и 60 мин, и периодом хранения не менее 90 сут (при времени интегрирования 30 мин). Счетчики обеспечивают глубину хранения профиля для 60-ти минутных интервалов времени не менее 180 сут;

• - профиля значений активной и реактивной электрической энергии, и мощности (прием, отдача) нарастающим итогом суммарно и раздельно по тарифам, фиксированным на начало каждых суток (00 часов 00 минут 00 секунд) с циклической перезаписью, глубина хранения не менее 123 сут;

• - профиля значений активной и реактивной электрической энергии и мощности (прием, отдача) нарастающим итогом, а также запрограммированных параметров на начало текущего расчетного периода (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) и не менее 36 программируемых расчетных периодов (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) с циклической перезаписью.

Счетчики ведут журналы событий напряжений и токов, включений/выключений, коррекции данных, внешних воздействий, коммуникационных событий, контроля доступа, самодиагностики, превышения тангенса, параметров качества сети, выхода тангенса за порог на интервале интегрирования, коррекции времени, на начало года, качества сети на расчетный период, контроля мощности, батареи, контроля блокиратора реле нагрузки.

Счетчики имеют оптический порт, характеристики которого соответствуют ГОСТ IEC 61107-2011. Оптический порт располагается в свободном доступе на корпусе счетчиков. Подключение по оптическому порту не требует распломбировки счетчиков.

Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам не менее 9600 бит/с.

Работа со счетчиками через интерфейсы связи может осуществляться с применением сервисного программного обеспечения по протоколу обмена СПОДЭС (ГОСТ Р 58940-2020).

Заводской номер в виде цифрового обозначения и QR-кода наносится любым технологическим способом на переднюю панель счетчиков. Место нанесения заводского номера указано на рисунке 1.

В целях предотвращения доступа к местам настройки (регулировки) счетчиков предусмотрена установка пломбы со знаком поверки организации, осуществляющей поверку счетчиков, на один из винтов крепления корпуса счетчика, а с целью защиты от несанкционированного доступа к элементам конструкции - пломбы ОТК завода-изготовителя на один из винтов крепления корпуса счетчика и крышку отсека МС.

После установки счетчиков на объект крышка клеммной колодки и крышка отсека МС могут быть опломбированы пломбами обслуживающей (энергоснабжающей) организации для предотвращения несанкционированного доступа к элементам конструкции. Крышка клеммной колодки должна быть опломбирована не менее чем одной пломбой обслуживающей (энергоснабжающей) организации (до четырех пломб).

При установке МС пломба ОТК завода-изготовителя на крышке отсека МС может быть вскрыта и заменена на пломбу обслуживающей (энергоснабжающей) организации.

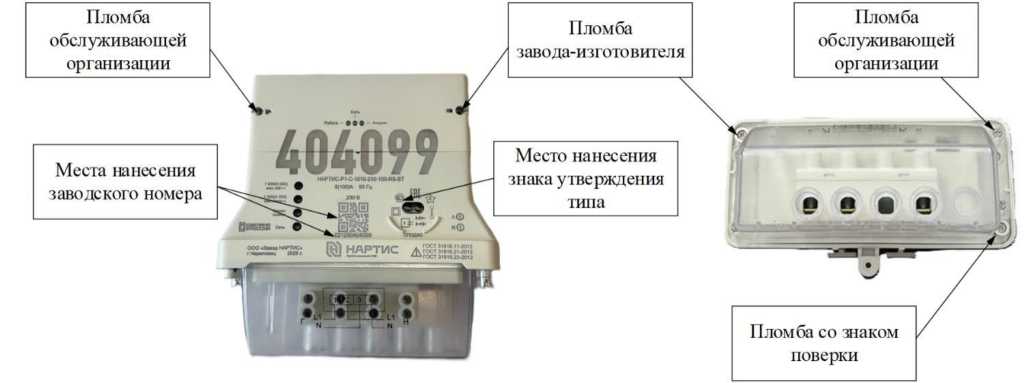

Общий вид счетчиков с указанием мест установки пломб приведен на рисунке 1.

Пломба со знаком поверки

Пломба обслуживающей организации

Пломба

завода-изготовителя

а) счетчики сплит-исполнения НАРТИС-Р1-С

Пломба со знаком

поверки и

завода-изготовителя

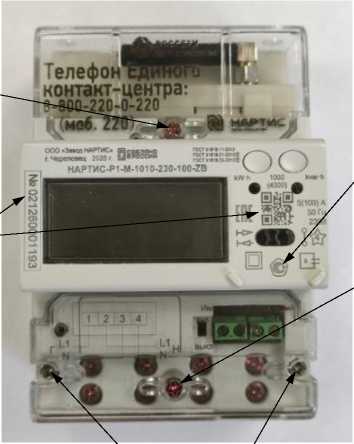

б) счетчики шкафного исполнения НАРТИС-Р1-М Рисунок 1 - Общий вид счетчиков

Общий вид выносного цифрового дисплея НАРТИС-Д101В для счетчиков сплит-исполнения НАРТИС-Р1-С приведен на рисунке 2.

(Йнл^ио      Д101В

Выносной цифровой дисллв»

* • * <В1 ЯШ ШВ в* W¹

*- ею

Рисунок 2 - Общий вид выносного цифрового дисплея НАРТИС-Д101В для счетчиков сплит-исполнения НАРТИС-Р1-С

Кроме механического пломбирования в счетчиках предусмотрено электронное пломбирование крышки клеммной колодки и корпусов счетчиков, также предусмотрена электронная пломба крышки отсека МС. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчиков. При этом факт и время вскрытия фиксируется в соответствующих журналах событий.

Метрологические коэффициенты и заводские параметры не доступны для изменения без вскрытия пломб.

Счетчики обеспечивают хранение метрологических коэффициентов и заводских параметров в отдельных выделенных сегментах энергонезависимой памяти.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчики магнитного поля повышенной магнитной индукции. Факт и время воздействия на счетчики повышенной магнитной индукции фиксируется в журнале событий.

Программное обеспечение

Встроенное программное обеспечение счетчиков (ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.

ПО разделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО за интерфейсы связи.

Метрологические характеристики нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 указаны в таблице 4.

Таблица 4 - Класс точности счетчика

Пределы допускаемых погрешностей измерения параметров качества электрической энергии счетчиков соответствуют классу S по ГОСТ IEC 61000-4-30-2017 (ГОСТ 30804.4.30-2013).

Максимальные значения стартовых токов (чувствительности) счетчика приведены в таблице 5.

Таблица 5 - Стартовые токи (чувствительность)

Точность хода встроенных часов реального времени в рабочем диапазоне температур эксплуатации счетчика при питании как от сети, так и от батареи питания в пределах ± 0,5 с/сут.

Постоянная счетчика:

• - в основном режиме 1000 имп/(кВт^ч) [имп/(квар^ч)];

• - в режиме поверки 4000 имп/(кВт^ч) [имп/(квар^ч)].

Пределы допускаемых погрешностей счетчиков при измерении параметров электрической энергии и мощности указаны в таблице 6 для диапазонов измеряемых величин, указанных в таблице 7.

Таблица 6 - Пределы допускаемых погрешностей измерений параметров электрической энергии

Таблица 7 - Диапазоны измеряемых параметров электрической энергии

Технические характеристики счетчиков приведены в таблице 8.

Таблица 8 - Технические характеристики

Показатели надежности приведены в таблице 9.

Таблица 9 - Показатели надежности

наносится на переднюю панель счетчика методом лазерной гравировки и типографским способом на титульные листы эксплуатационной документации.

Комплект поставки счетчиков приведен в таблице 10.

Таблица 10 - Комплектность средства измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации НЛПР.411152.001РЭ.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»

ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»

Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10"¹ до 140⁶ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 240⁹ Гц»

НЛПР.411152.001ТУ «Счетчики электрической энергии однофазные интеллектуальные НАРТИС-Р1. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Завод НАРТИС»

(ООО «Завод НАРТИС»)

ИНН 5019029500

Юридический адрес: 162604, Вологодская обл., г. Череповец, Северное ш., д. 40В

Телефон: +7(8202) 20-20-27

Web-сайт: http://www.nartis.ru

E-mail: info@nartis.ru

Изготовитель

Общество с ограниченной ответственностью «Завод НАРТИС»

(ООО «Завод НАРТИС»)

ИНН 5019029500

Адрес: 162604, Вологодская обл., г. Череповец, Северное ш., д. 40В

Телефон: +7(8202) 20-20-27

Web-сайт: http://www.nartis.ru

E-mail: info@nartis.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Веб-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639

Лист № 1 Регистрационный № 97367-25                                         Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Счетчики электрической энергии трехфазные интеллектуальные НАРТИС-Р3 (далее - счетчики) предназначены для измерений и учета передаваемой активной и реактивной электрической энергии и мощности прямого и обратного направлений в трехфазных четырехпроводных сетях переменного тока в соответствии с нормативными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений и контроля показателей качества электрической энергии по ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017.

Счетчики являются интеллектуальными приборами учета электрической энергии.

Описание средства измерений

Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока, а также частоты сети с помощью аналого-цифровых преобразователей с их последующей обработкой специализированными контроллерами.

Счетчики могут использоваться автономно, в составе автоматизированных систем учета электроэнергии (АСУЭ), в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ), в составе автоматизированных систем диспетчерского управления (АСДУ) или присоединяться к интеллектуальной системе учета электрической энергии (мощности) (ИСУЭ).

В счетчиках реализован протокол обмена СПОДЭС (ГОСТ Р 58940-2020).

Счетчики в зависимости от варианта исполнения предназначены для эксплуатации:

• - в закрытом помещении - счетчики непосредственного включения шкафного исполнения НАРТИС-Р3-М;

• - на открытом воздухе - счетчики непосредственного включения сплит-исполнения НАРТИС-Р3-С.

Счетчики конструктивно выполнены в пластмассовом корпусе с прозрачной крышкой клеммной колодки.

В конструкцию счетчиков входят следующие функциональные узлы: три датчика тока в фазных проводах, датчик тока в нейтрали, датчик несанкционированного доступа, датчик магнитного поля, датчик угла наклона, измерительная схема, интерфейсы связи, отсек для подключения модуля связи (МС), энергонезависимая память, встроенные часы реального времени, оптические и электрические выходы. Для просмотра измеряемой информации со счетчика сплит-исполнения НАРТИС-Р3-С используется выносной цифровой дисплей НАРТИС-Д101В, подключаемый к блоку измерительно-вычислительному по встроенному радиоканалу, со счетчика шкафного исполнения НАРТИС-Р3-М используется встроенный дисплей. Измеряемая информация со счетчиков посредством встроенного радиоканала также может быть просмотрена через мобильное устройство с установленным мобильным приложением «НАРТИС ПУЛЬТ».

Счетчики оборудованы основной встроенной батареей питания, а также отсеком для установки дополнительной (сменной) батареи. Отсек закрыт крышкой, оборудованной пломбировочным винтом, защищающей от несанкционированного доступа при обслуживании и монтаже счетчиков, и недоступным без вскрытия пломбы энергоснабжающей организации.

В счетчиках реализована аппаратная блокировка срабатывания встроенного коммутационного аппарата (реле).

Счетчики являются законченными укомплектованными изделиями, для установки которых на месте эксплуатации достаточно указаний, приведенных в эксплуатационной документации.

Структура условного обозначения возможных исполнений счетчика:

Позиция:               ______1______- 2 -    3    -   4   -   5   -  6  -  7  -  8

Условное обозначение: НАРТИС-Р3 - ~Х - ХХХХ - ХХХ - ХХХ - ХХ - ХХ - ХХ

Таблица 1 - Структура условного обозначения возможных исполнений счетчиков

Запись счетчика при его заказе состоит из наименования типа «Счетчик электрической энергии трехфазный интеллектуальный НАРТИС-Р3-», условного обозначения исполнения счетчика и обозначения технических условий.

Пример записи: Счетчик электрической энергии трехфазный интеллектуальный

НАРТИС-Р3-С-1010-400-100-2В-И8 НЛПР.411152.002ТУ.

Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием. Возможно задание до четырех дневных шаблонов, каждый из которых может включать до 48 точек переключения тарифа внутри суток. Тарифное расписание счетчиков состоит из дневных, недельных, сезонных шаблонов и таблицы специальных (особых/перенесенных) дней. Параметры тарификатора приведены в таблице 2.

Таблица 2 - Параметры тарификатора

В счетчиках имеется возможность изменения часового пояса, автоматического перехода лето/зима.

Счетчики фиксируют измерения по времени (в том числе запись и хранение результатов измерений в энергонезависимой памяти) и обеспечивают формирование:

• - профиля значений активной и реактивной электрической энергии и мощности (прием, отдача) с программируемым интервалом времени интегрирования 30 и 60 мин, и периодом хранения не менее 90 сут (при времени интегрирования 30 мин). Счетчики обеспечивают глубину хранения профиля для 60-ти минутных интервалов времени не менее 180 сут;

• - профиля значений активной и реактивной электрической энергии и мощности (прием, отдача) нарастающим итогом суммарно и раздельно по тарифам, фиксированным на начало каждых суток (00 часов 00 минут 00 секунд) с циклической перезаписью, глубина хранения не менее 123 сут;

• - профиля значений активной и реактивной электрической энергии и мощности (прием, отдача) нарастающим итогом, а также запрограммированных параметров на начало текущего расчетного периода (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) и не менее 36 программируемых расчетных периодов (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) с циклической перезаписью.

Счетчики ведут журналы событий напряжений и токов, включений/выключений, коррекции данных, внешних воздействий, коммуникационных событий, контроля доступа, самодиагностики, превышения тангенса, параметров качества сети, выхода тангенса за порог на интервале интегрирования, коррекции времени, на начало года, качества сети на расчетный период, контроля мощности, батареи, контроля блокиратора реле нагрузки.

Счетчики имеют оптический порт, характеристики которого соответствуют ГОСТ IEC 61107-2011. Оптический порт располагается в свободном доступе на корпусе счетчиков. Подключение по оптическому порту не требует распломбировки счетчиков.

Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам не менее 9600 бит/с.

Работа со счетчиками через интерфейсы связи может осуществляться с применением сервисного программного обеспечения по протоколу обмена СПОДЭС (ГОСТ Р 58940-2020).

Заводской номер в виде цифрового обозначения и QR-кода наносится любым технологическим способом на переднюю панель счетчиков. Место нанесения заводского номера указано на рисунке 1.

В целях предотвращения доступа к местам настройки (регулировки) счетчиков предусмотрена установка пломбы со знаком поверки организации, осуществляющей поверку счетчиков, на один из винтов крепления корпуса счетчика, а с целью защиты от несанкционированного доступа к элементам конструкции - пломбы ОТК завода-изготовителя на один из винтов крепления корпуса счетчика и крышку отсека МС.

После установки счетчиков на объект крышка клеммной колодки и крышка отсека МС могут быть опломбированы пломбами обслуживающей (энергоснабжающей) организации для предотвращения несанкционированного доступа к элементам конструкции. Крышка клеммной колодки должна быть опломбирована не менее чем одной пломбой обслуживающей (энергоснабжающей) организации (до четырех пломб).

При установке МС пломба ОТК завода-изготовителя на крышке отсека МС может быть вскрыта и заменена на пломбу обслуживающей (энергоснабжающей) организации.

Общий вид счетчиков с указанием мест установки пломб приведен на рисунке 1.

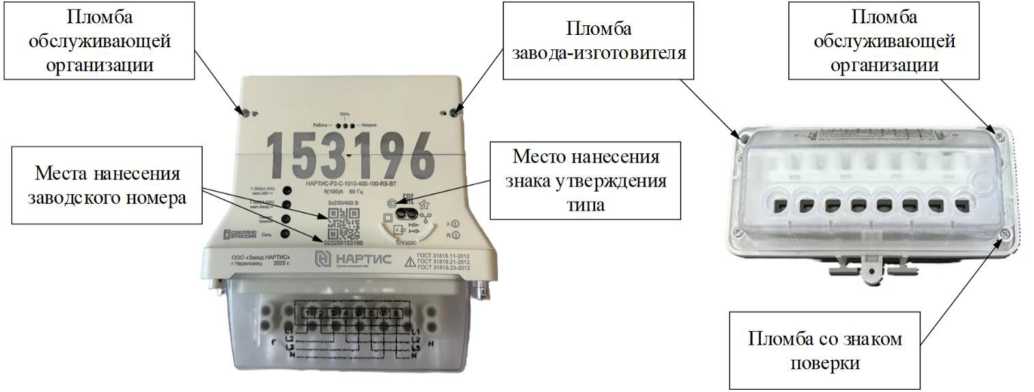

Пломба обслуживающей организации

Пломба

завода-изготовителя

Пломба обслуживающей организации

Пломба со знаком поверки

а) счетчики сплит-исполнения НАРТИС-Р3-С

Пломба обслуживающей организации

Места нанесения заводского номера

Место нанесения знака утверждения типа

Пломба обслуживающей организации

Пломба со знаком поверки и завода-изготовителя

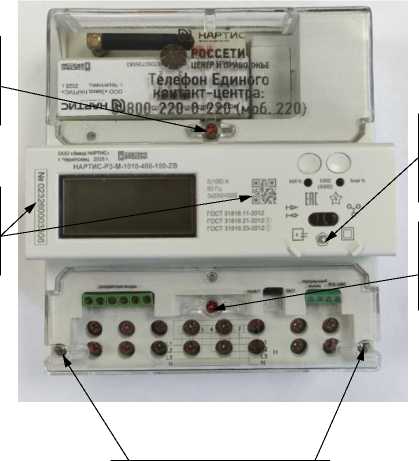

б) счетчики шкафного исполнения НАРТИС-Р3-М

Рисунок 1 - Общий вид счетчиков

Общий вид выносного цифрового дисплея НАРТИС-Д101В для счетчиков сплит-исполнения НАРТИС-Р3-С приведен на рисунке 2.

(Йнл^ио      Д101В

Выносной цифровой дисллв»

* • * <В1 ЯШ ШВ в* W¹

*- ею

Рисунок 2 - Общий вид выносного цифрового дисплея НАРТИС-Д101В для счетчиков сплит-исполнения НАРТИС-Р3-С

Кроме механического пломбирования в счетчиках предусмотрено электронное пломбирование крышки клеммной колодки и корпусов счетчиков, также предусмотрена электронная пломба крышки отсека МС. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчиков. При этом факт и время вскрытия фиксируется в соответствующих журналах событий.

Метрологические коэффициенты и заводские параметры не доступны для изменения без вскрытия пломб.

Счетчики обеспечивают хранение метрологических коэффициентов и заводских параметров в отдельных выделенных сегментах энергонезависимой памяти.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчики магнитного поля повышенной магнитной индукции. Факт и время воздействия на счетчики повышенной магнитной индукции фиксируется в журнале событий.

Программное обеспечение

Встроенное программное обеспечение счетчиков (ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.

ПО разделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО за интерфейсы связи.

Метрологические характеристики нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 указаны в таблице 4.

Таблица 4 - Класс точности счетчика

Пределы допускаемых погрешностей измерения параметров качества электрической энергии счетчиков соответствуют классу S по ГОСТ IEC 61000-4-30-2017 (ГОСТ 30804.4.30-2013).

Максимальные значения стартовых токов (чувствительности) счетчика приведены в таблице 5.

Таблица 5 - Стартовые токи (чувствительность)

Точность хода встроенных часов реального времени в рабочем диапазоне температур эксплуатации счетчика при питании как от сети, так и от батареи питания в пределах ± 0,5 с/сут.

Постоянная счетчика:

• - в основном режиме 1000 имп/(кВт^ч) [имп/(квар^ч)];

• - в режиме поверки 4000 имп/(кВт-ч) [имп/(квар^ч)].

Пределы допускаемых погрешностей счетчиков при измерении параметров электрической энергии и мощности указаны в таблице 6 для диапазонов измеряемых величин, указанных в таблице 7.

Таблица 6 - Пределы допускаемых погрешностей измерений параметров электрической энергии

Таблица 7 - Диапазоны измеряемых параметров электрической энергии

Технические характеристики счетчиков приведены в таблице 8.

Таблица 8 - Технические характеристики

Показатели надежности приведены в таблице 9.

Таблица 9 - Показатели надежности

наносится на переднюю панель счетчика методом лазерной гравировки и типографским способом на титульные листы эксплуатационной документации.

Комплект поставки счетчиков приведен в таблице 10.

Таблица 10 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации НЛПР.411152.002РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»

ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»

Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10"¹ до 140⁶ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 240⁹ Гц»

НЛПР.411152.002ТУ «Счетчики электрической энергии трехфазные интеллектуальные НАРТИС-Р3. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Завод НАРТИС»

(ООО «Завод НАРТИС»)

ИНН 5019029500

Юридический адрес: 162604, Вологодская обл., г. Череповец, Северное ш., д. 40В

Телефон: +7(8202) 20-20-27

Web-сайт: http://www.nartis.ru

E-mail: info@nartis.ru

Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС»)

ИНН 5019029500

Адрес: 162604, Вологодская обл., г. Череповец, Северное ш., д. 40В Телефон: +7(8202) 20-20-27

Web-сайт: http://www.nartis.ru

E-mail: info@nartis.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Веб-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639
