ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

^,,юня      2026 г. № ¹²¹¹

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

Лист № 1 Регистрационный № 71337-18                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры многофункциональные «Интеллектуальный контроллер SM16O-02М» (в дальнейшем - контроллеры) предназначены для:

• -  измерения времени и синхронизации времени подчинённых контроллеров и измерительных преобразователей;

• - автоматического присвоение событиям и данным меток шкалы времени контроллера;

• - учёта электрической энергии и мощности по задаваемым группам точек измерения в системах коммерческого и технического многотарифного учета энергоресурсов;

• - автоматического сбора телеметрических данных с измерительных преобразователей: токов, напряжения, частоты, мощностей, углов между векторами токов и векторами напряжений, а также других величин;

• -  автоматического сбора данных по состоянию дискретных сигналов со специализированных контроллеров;

• - расчёта различных параметров на основании собранных данных, предоставление к ним регламентируемого доступа;

• - выполнения алгоритмов пользователя.

Контроллеры могут использоваться на объектах электро- и теплоэнергетики, промышленных предприятий, водоснабжения, нефтяной и газовой промышленности, коммунального хозяйства, транспорта, генерирующих и сетевых компаний, трансформаторных подстанциях, энергетических объектах, промышленных и приравненных к ним предприятиях.

Принцип действия контроллера основан на получении данных с соответствующих вычислителей, корректоров, расходомеров, счетчиков, специализированных подчинённых контроллеров в цифровой форме с последующей обработкой встроенным микропроцессором, хранением и передачей этих данных спорадически и по запросу на вышестоящие уровни автоматизированных систем.

Контроллеры предназначены для работы в составе автоматизированных информационно-измерительных систем (далее по тексту - АИИС) комплексного учета энергоресурсов, в частности систем коммерческого учета электроэнергии и мощности (далее по тексту - АИИС КУЭ), комплексов устройств телемеханики многофункциональных и автоматизированных систем управления технологическим процессом (далее по тексту - АСУ ТП), многоуровневых систем телемеханики и связи (ТМиС), а так же для организации связи с центром сбора и обработки и хранения информации по каналам связи стандарта GSM(CSD/GPRS) и Ethernet (TCP/IP).

Конструктивно контроллер выполнен в пластиковом корпусе для установки на DIN-рейку, содержит разъемы для обеспечения внешних подключений и элементы индикации своей работы. Внешний вид прибора приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Степень защиты корпуса соответствует IP20 по ГОСТ 14254-2015.

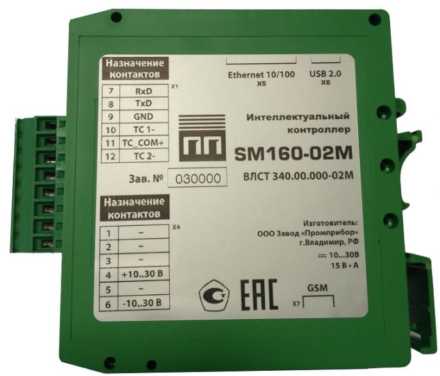

Рисунок 1

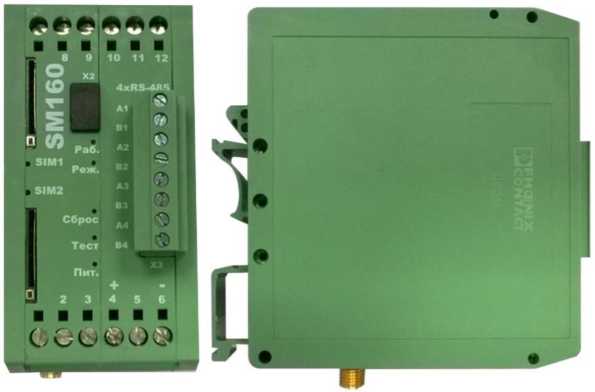

Рисунок 2

Контроллеры обеспечивают:

- автоматизированный сбор с измерительных преобразователей и расходомеров, прием измеренной информации с соответствующих счетчиков, вычислителей, корректоров, расходомеров, устройств сбора и передачи данных (УСПД) или других средств измерений и специализированных контроллеров (указанных в руководстве по эксплуатации ВЛСТ 340.00.000-02М РЭ);

- обмен информацией по нескольким каналам связи параллельно: по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной передачи данных  с использованием технологии GPRS: передача данных

осуществляется как по специализированным протоколам («Пирамида» и т.п.), так и   в соответствии   со стандартами   ГОСТ Р   МЭК   60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006, Modbus/TCP, Modbus/RTU, FTP, МЭК 62056 (DLMS/COSEM), XML;

- трансляцию данных с подчинённых контроллеров и измерительных преобразователей, ведение краткосрочных архивов по телеметрическим данным;

- синхронизацию времени подчинённым контроллерам и измерительным преобразователям;

- самодиагностику с записью событий в журнале событий;

- защиту от зацикливаний, самостоятельная инициализация при возобновлении питания;

- конфигурирование (параметрирования) с помощью прикладного программного обеспечения дистанционно через сеть GSM или локально через порт Ethernet;

- защиту от несанкционированного доступа, реализуемая путем использования паролей;

• - функционирование встроенного WEB-сервера;

• - обеспечение автоматического поиска приборов учёта и включение в схему опроса.

Контроллер обеспечивает работу по следующим внешним интерфейсам:

• -    1(2)xLAN Ethernet 100Base-T, TCP/IP;

• -    IxUSB host;

• -    1xRS-232;

• -    4xRS485.

Дискретные сигналы:

Дискретных входов: 2

Расширения количества интерфейсов (в.т.ч. для увеличения количества поддерживаемых дискретных входов/выходов и аналоговых входов на удалённых модулях) выполняется за счёт использования: Ethetnet-сервера TCP/IP-COM и USB концентраторов, а также подключения измерительных преобразователей непосредственно на RS-485 интерфейсы контроллера.

Поддерживается индивидуальная конфигурация параметров передачи, наборов информации и карты адресов по каждому направлению передачи.

Контроллеры поддерживают нестандартные протоколы производителей устройств (перечень типов поддерживаемых устройств приведен в таблицах 1.1 и 1.2. ВЛСТ 340.00.000-02М РЭ). Для связи по радиоканалу и PLC используются внешние модемы, контроллер обеспечивает управление модемом и адресацию сети устройств в зависимости от типа конкретного модема.

Контроллеры поддерживают автоматизированный сбор со счетчиков и других измерителей, с хранением информации с параметрами, заявленными в таблицах 1.5 и 1.6 ВЛСТ 340.00.000-02М РЭ для 4096 каналов учета и 12-ти зон учета (временных тарифных зон) в сутки.

Контроллеры обеспечивают прием/передачу информации по каналам последовательной связи с удаленной ЭВМ, как в локальном режиме, так, и в составе «Универсального аппаратно-программного комплекса приема/передачи данных «Пирамида».

Режимы обмена информацией:

• - по регламенту (по меткам времени);

• - спорадически;

• - по запросу.

Контроллеры содержат встроенные энергонезависимые часы реального времени, работа которых при отсутствии внешнего электропитания поддерживается встроенным литиевым элементом питания.

Программное обеспечение состоит из двух частей:

• - встроенное программное обеспечение контроллера, предназначенное для исполнения соответствующих функций контроллера;

• -  конфигурационное программное обеспечение контроллера, предназначенное для исполнения на ЭВМ под управлением ОС Windows.

Встроенное программное обеспечение состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование контроллера. С помощью конфигурационного программного обеспечения пользователь (оператор) имеет возможность настроить контроллер на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов контроллера.

Вычисления происходят с использованием арифметики с плавающей точкой со знаком, достаточной для хранения накопленных измерений за требуемые промежутки времени. Характеристика числа с плавающей точкой соответствует типу «double».

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

аблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносятся на правую панель корпуса путем нанесения соответствующей наклейки. В эксплуатационной документации знак утверждения типа наносится на титульные листы формуляра и руководства по эксплуатации.

Таблица 4 - Комплектность средства измерений

приведены в эксплуатационном документе.

ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными

ГОСТ Р МЭК 61142-2001 Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Обмен данными по локальной шине

ГОСТ Р МЭК 870-5-101 - 2001 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики

ГОСТ Р МЭК 870-5-104 - 2004 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей

ТУ 4222-160-10485057-2018 Контроллеры многофункциональные «Интеллектуальный контроллер SM160-02M». Технические условия

Общество с ограниченной ответственностью Завод «Промприбор»

(ООО Завод «Промприбор»)

ИНН 3328437830

Адрес места осуществления деятельности: 600014, г. Владимир, ул. Лакина, д. 8

Телефон/факс: 8 (4922) 53-33-77, 8 (4922) 53-86-10, 8 (4922) 52-40-17

Web-сайт: http://www.sicon.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: 8 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.

Регистрационный № 47601-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители магнитной индукции постоянного магнитного поля ИПМП-01 (далее -измеритель) предназначены для измерений модуля и трёх взаимно-перпендикулярных компонент вектора магнитной индукции постоянного магнитного (в том числе геомагнитного и гипогеомагнитного) поля в различных точках пространства.

Принцип действия измерителя основан на измерении магнитной индукции магнитного поля с помощью трёх-координатного (изотропного) измерительного магниторезистивного преобразователя (далее - преобразователя), преобразующего каждую из трёх взаимно-перпендикулярных компонент вектора магнитной индукции в электрический сигнал, пропорциональный значению этой компоненты.

Определение значения модуля вектора магнитной индукции осуществляется расчётным путём по результатам измерений трёх взаимно-перпендикулярных его компонент по формуле:

(мкТл), так и в единицах измерений напряжённости (А/м) магнитного поля.

Измеритель состоит из блока измерительного (далее - блок) и антенны магнитной (далее - антенны), имеющей соединительный кабель для подключения к блоку.

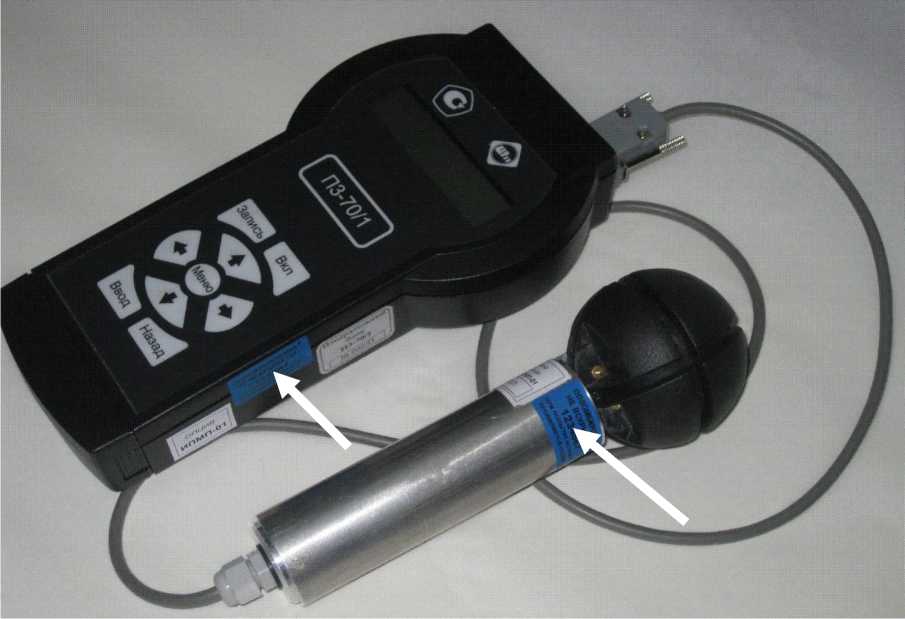

Фотография общего вида измерителя приведена на рисунке 1.

Рисунок 1 - Общий вид измерителя (стрелками обозначены места пломбирования корпусов составных частей измерителя)

Блок измерителя предназначен для питания антенны, обработки информационных сигналов преобразователя и представления результатов измерений в цифровом виде на жидкокристаллическом цифровом индикаторе (далее - индикатор). На корпусе блока расположены индикатор, клавиатура для управления работой измерителя, разъём для подсоединения антенны к блоку измерителя, разъём USB для подсоединения к персональному компьютеру, разъём «Заряд» для подключения зарядного устройства, отсек для батареи аккумуляторов и тумблер включения/выключения питания.

Антенна предназначена для размещения преобразователя и схемы управления его работой и имеет соединительный кабель для подключения к блоку измерителя. Рабочая часть антенны имеет корпус сферической формы, в центре которого находится преобразователь.

Измеритель работает от встроенного источника питания и представляет собой носимый прибор, эксплуатируемый в помещениях. По рабочим условиям применения и предельным условиям транспортирования измеритель относится к группе 2 по ГОСТ 22261-94.

Корпусы составных частей измерителя опломбированы самоклеющимися номерными пломбами для предотвращения возможности несанкционированного вмешательства в работу измерителя, которое может привести к искажению результатов измерений. Места пломбирования обозначены стрелками на рисунке 1.

Программное обеспечение (далее - ПО) предназначено для управления работой измерителя, цифровой обработки (в том числе расчёта модуля вектора магнитной индукции) и хранения измерительной информации, отображения результатов измерений в необходимом буквенно-цифровом виде и передачи данных на внешний персональный компьютер.

Неизменяемая метрологически значимая часть ПО записана в специализированном процессоре, который находится внутри измерительного блока, и защищена от внешних воздействий схемотехнически (невозможно провести перепрограммирование) и конструктивно (пломбирование корпуса).

Калибровочные константы (индивидуальные для каждого экземпляра антенны), получаемые при настройке измерителя записаны в энергонезависимое запоминающее устройство, которое находится внутри корпуса антенны и защищено от внешних воздействий схемотехнически (невозможно провести перепрограммирование) и конструктивно (пломбирование корпуса). Значения калибровочных констант приведены в паспорте на измеритель.

Защита ПО измерителя от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.

Метрологические и технические характеристики

Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля:

где В_и - измеренное значение магнитной индукции (показание измерителя), мкТл

• - температура окружающего воздуха, °С                 от +10 до +35,

• - относительная влажность воздуха, %             до 80 при температуре +25 °С,

• - атмосферное давление, кПа                           от 70 до 106,7

Измеритель соответствует требованиям ГОСТ Р 51350-99 по безопасности и требованиям ГОСТ Р 51522-99 и ГОСТ Р 51724-2001 (Приложение Б) по электромагнитной совместимости.

Знак утверждения типа наносится на лицевую панель блока измерительного (по технологии предприятия-изготовителя) и в верхнем левом углу титульных листов руководства по эксплуатации ПАЭМ.411171.001 РЭ и паспорта ПАЭМ.411171.001 ПС (типографским способом).

Комплектность средства измерений

Измерители магнитной индукции постоянного магнитного поля ИПМП-01. Руководство по эксплуатации. ПАЭМ.411171.001 РЭ.

ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний

ГОСТ Р 51724-2001 Поле гипогеомагнитное. Методы измерений и оценки соответствия уровней полей техническим требованиям и гигиеническим нормативам

СанПиН 2.1.8./2.2.4.2489-09 (раздел IV) «Гипогеомагнитные поля в производственных, жилых и общественных зданиях и сооружениях»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний

ГОСТ 8.030-91 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений

магнитной индукции постоянного поля в диапазоне V10^-12  540^-2 Тл, постоянного магнитного

потока, магнитной индукции и магнитного момента в интервале частот 0 + 20000 Гц.

Акционерное общество «Научно-производственное предприятие «Циклон-Тест»

(АО «НПП «Циклон-Тест»)

Адрес места осуществления деятельности: 141190, Московская обл., г. Фрязино, тер. Восточная Заводская промышленная, д. 4а, стр. 3, помещ./офис 1/18

телефон/факс: (495) 465-8608, 995-7207, 526-9173

е-mail: pr@ciklon.ru

ИНН 5052022886

Государственный центр испытаний средств измерений ФГУП «ВНИИФТРИ»; 141570, Московская обл., Солнечногорский р-н, гор. пос. Менделеево, Главный лабораторный корпус; телефон/факс: (495) 744-81-85, e-mail: eskin@vniiftri.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-08 от 04.12.2008 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

1211

№_______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
