МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

23 июня 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств  измерений,

прилагаемые к настоящему приказу.

• 4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

Р Е Е к приказу Федерального агентства по техническому регулировани

и метрологии

июня                \г 1225

___________2026 г. №_____

Сведения об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений причина внесения изменений

Лист № 1 Регистрационный № 83242-21                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Кондуктометры МАРК-603 предназначены для измерений удельной электрической проводимости (УЭП), удельной электрической проводимости, приведенной к температуре 25 °С либо 20 °С (УЭП25, УЭП20), массовой концентрации соли водных растворов в пересчете на NaCl (далее - солесодержания), массовой концентрации общего количества растворенных в воде солей (далее - общего солесодержания, TDS), температуры воды и водных растворов.

Описание средства измерений

Принцип действия кондуктометров МАРК-603 (далее - кондуктометры) основан на измерении активной составляющей проводимости водного раствора, измерении температуры и пересчете измеренных значений с учетом параметров датчика проводимости и температурных свойств водного раствора в значение УЭП, либо эквивалентное по УЭП солесодержание в пересчете на хлористый натрий (NaCl), либо эквивалентное по УЭП общее количество растворенных в воде солей (TDS).

Предусмотрена температурная компенсация, то есть приведение абсолютного значения УЭП к УЭП при температуре +25 (+20) ^ОС. Алгоритм термокомпенсации двойной -осуществляется термокомпенсация составляющей УЭП «чистой» воды и термокомпенсация солевой составляющей раствора.

Кондуктометры выпускаются в трех исполнениях: МАРК-603, МАРК-603/1 и МАРК-603/ВВ.

В состав кондуктометра входят:

• - блок преобразовательный ВР41.01.000 для исполнений кондуктометра МАРК-603 и МАРК-603/1 или блок преобразовательный ВР41.01.000-01 для исполнения кондуктометра МАРК-603/ВВ;

• - датчик проводимости ДП-015 и (или) датчик проводимости ДП-15 для исполнения кондуктометра МАРК-603, датчик проводимости ДП-3М для исполнения кондуктометра МАРК-603/1, датчик проводимости ДП-3/ВВ для исполнения кондуктометра МАРК-603/ВВ.

Общий вид кондуктометра МАРК-603 и датчиков проводимости показан на рисунках 1, 2. Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 1 б.

Тип кондуктометра: портативный, одноканальный, контактный, низкочастотный, однодиапазонный, с проточно-погружными датчиками проводимости, малоинерционный, с автоматической термокомпенсацией, с автономным питанием (от двух гальванических элементов типа АА либо аккумуляторных типа батарей АА), с выдачей результатов измерения на персональный компьютер по интерфейсу USB. Кондуктометр позволяет также фиксировать результаты измерений в электронном блокноте.

Заводской номер кондуктометра в формате цифрового обозначения наносится методом печати на наклейки, размещенные на задней панели кондуктометра и в батарейном отсеке кондуктометра.

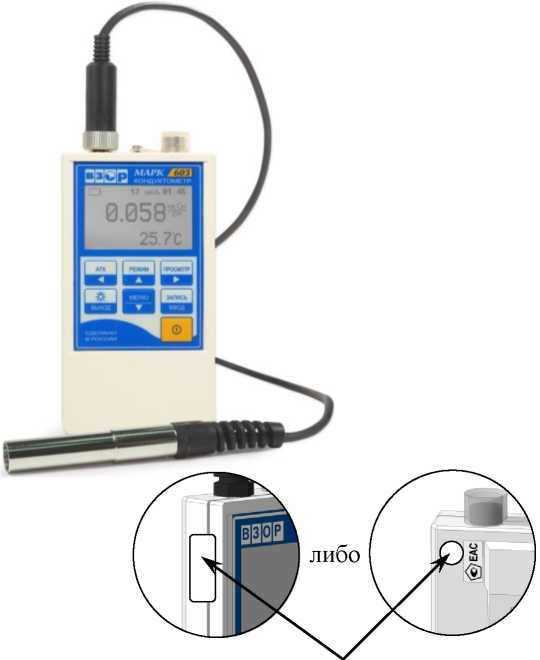

Место расположения заводского номера

а

либо

шгаа

Э 12 LM.M м

0.058*

25.7'С

Место нанесения

знака поверки

Место

пломбирования

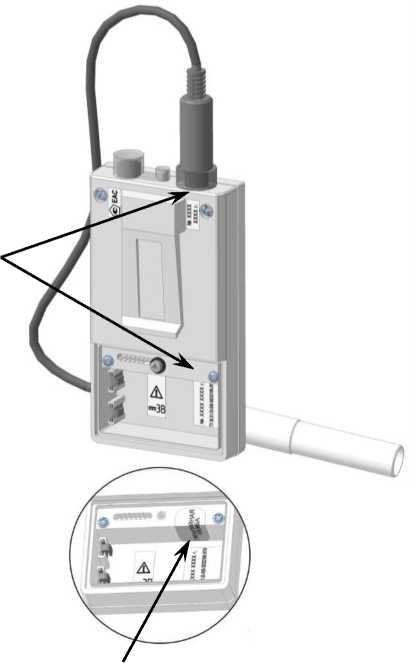

б - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Рисунок 1 - Кондуктометр МАРК-603

Кондуктометр представляет собой малогабаритный микропроцессорный прибор, на экран индикатора которого выводится измеренное значение УЭП, либо массовой концентрации соли водных растворов в пересчете на NaCl, либо массовой концентрации общего количества растворенных в воде солей (для исполнений МАРК-603 и МАРК-603/1) и температура контролируемой среды.

Блок преобразовательный выполнен в герметичном пластмассовом корпусе со степенью защиты от воздействия окружающей среды IP65. На верхней торцевой поверхности расположены разъем для подключения датчика проводимости и разъем для подключения кабеля связи с компьютером либо зарядного устройства.

Датчик проводимости, корпус которого выполнен из нержавеющей стали, соединяется с блоком преобразовательным кабелем длиной 1 м (ДП-3М - по согласованию с заказчиком до 20 м) через разъем. Термодатчик смонтирован в одном корпусе с датчиком проводимости.

Кондуктометры функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией через порт USB.

Запись метрологически значимого программного компонента производится в процессе изготовления кондуктометров с помощью специальных программных средств. Конструкция кондуктометров исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на заднюю поверхность блока преобразовательного кондуктометра методом наклейки, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность кондуктометров

Сведения о методиках (метода) измерений приведены в разделе 1 Руководства по эксплуатации ВР41.00.000РЭ

Нормативные документы, устанавливающие требования к средству измерений

• 1 ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия.

• 2 ТУ 26.51.53-026-39232169-2019 Кондуктометр МАРК-603. Технические условия. Правообладатель

Общество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)

ИНН 5261003830

Юридический адрес: 603003, г. Нижний Новгород, ул. Заводской парк, д. 33, помещ. 2 Телефон (факс): (831) 282-98-00

Web-сайт: www.vzomn.ru

Изготовитель

Общество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)

ИНН 5261003830

Адрес: 603003, г. Нижний Новгород, ул. Заводской парк, д. 33, помещ. 2 Телефон (факс): (831) 282-98-00

Web-сайт: www.vzornn.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1

Телефон (факс): 8-800-200-22-14

Web-сайт: www.nncsm.ru

E-mail: mail@nncsm.ru

Регистрационный номер в реестре аккредитованных лиц в области обеспечения единства измерений 30011-13

Лист № 1 Регистрационный № 83538-21                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Назначение средства измерения

Системы газохроматографические AC Reformulyzer M4 (далее - системы) предназначены для измерений объемной доли групп компонентов (насыщенных, олефиновых и ароматических углеводородов), кислородсодержащих углеводородов (оксигенатов) в бензине, его товарных смесях и других нефтепродуктах в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Описание средства измерения

Принцип действия систем основан на разделении компонентов пробы методом многомерной газовой хроматографии при прохождении ее в потоке газа-носителя через хроматографические колонки с последующей регистрацией аналитических сигналов пламенноионизационным детектором и вычислением объемной (массовой) доли компонентов по ГОСТ Р ЕН ИСО 22854-2010, ГОСТ ISO 22854-2015. Разделение групп компонентов пробы в соответствии с их химическими свойствами осуществляется при использовании специального сочетания колонок и процедур их переключения. С помощью пламенно-ионизационного детектора (далее - ПИД) проводится непрерывное измерение тока ионизации, зависящего от количества анализируемого вещества, поступающего в него в единицу времени. Результаты измерений отображаются в виде хроматограммы в окне программного обеспечения, с помощью которого проводятся обработка и расчет результатов измерений.

Конструктивно системы представляют собой настольные приборы, состоящие из хроматографа газового, оснащённого испарителем с делением потока, термостатами колонок, пламенно-ионизационным детектором (ПИД), цифровыми расходомерами газов, и дополнительного блока управления Reformulyzer M4.

Каждый экземпляр системы имеет серийный номер, расположенный на табличке на передней стороне газового хроматографа. Серийный номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом. Нанесение знака поверки на средство измерений не предусмотрено.

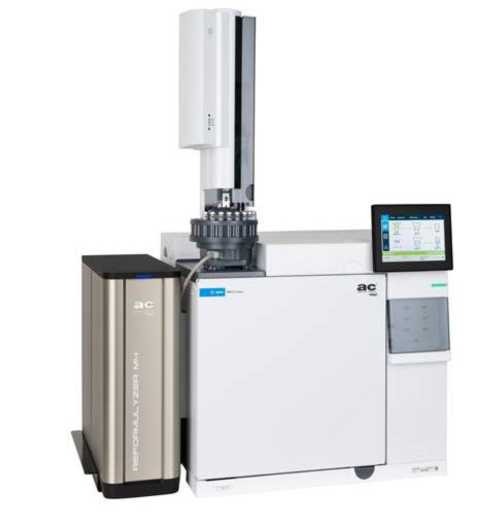

Общий вид системы представлен на рисунке 1.

Рисунок 1 - Общий вид системы

Пломбирование систем не предусмотрено. Конструкция системы обеспечивает ограничение доступа к частям системы, несущим первичную измерительную информацию, и местам настройки (регулировки).

Хроматографы систем могут быть оснащены одним из следующих видов программного обеспечения (далее - ПО): OpenLab CDS ChemStation Edition, OpenLab CDS EZChrom Edition, OpenLab CDS, OpenLab CDS Acquisition, OpenLab CDS Data Analysis. ПО хроматографа системы обеспечивает управление параметрами хроматографа: потоками газов, температурой инжектора, детектора, термостата, получение, обработку и хранение хроматограмм.

Уровень защиты ПО OpenLab CDS ChemStation Edition, OpenLab CDS EZChrom Edition, OpenLab CDS, OpenLab CDS Acquisition, OpenLab CDS Data Analysis от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Системы оснащены ПО Reformulyzer Plugin, предназначенным для управления температурой колонок и ловушек, установленных в дополнительном блоке управления Reformulyzer M4, обработки результатов измерений и расчета объемной (массовой) доли компонентов в соответствии с ГОСТ Р ЕН ИСО 22854-2010, ГОСТ ISO 22854-2015.

Уровень защиты ПО Reformulyzer Plugin от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние программного обеспечения на метрологические характеристики систем учтено при нормировании их характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в Руководстве по эксплуатации в разделе 2 «Терминология».

Техническая документация изготовителя AC Analytical Controls B.V., Нидерланды.

Правообладатель

AC Analytical Controls B.V., Нидерланды

Адрес: Kiotoweg 555, 3047 BG Rotterdam, The Netherlands

Телефон: +31-10-462-4811

Web-сайт: www.paclp.com

E-mail: salessupport.netherlands@paclp.com

Изготовитель

AC Analytical Controls B.V., Нидерланды

Адрес: Kiotoweg 555, 3047 BG Rotterdam, The Netherlands

Телефон: +31-10-462-4811

Web-сайт: www.paclp.com

E-mail: salessupport.netherlands@paclp.com

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18

Факс: +7 (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
