МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О признании результатов испытаний и утверждения типа

первичной поверки средства измерений

В целях реализации Соглашения о взаимном признании результатов испытаний в целях утверждения типа, метрологической аттестации, поверки

по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:

• 1. Признать результаты испытаний и утверждения типа, первичную поверку средства измерений, сведения о котором прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения о признании результатов испытаний и утверждения типа, первичной поверки средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя ертификат: 316BO76EA979CDFD7618B7O11C5621C3

1  *                                      1/л.л./ 1-.I            П            1        ПГ-/-М п/ч'7. Пх/Л- П-.1 1ЛГ-.1Л1 I

ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию

и метрологии

^,,юня      2026 г. № __⁴⁴

Сведения

о признании результатов испытаний и утверждения типа, первичной поверки средства измерений

ПРИЛОЖЕНИЕ № 1.1

к приказу Федерального агентства по техническому регулированию

и метрологии

от « 24 »     июня     2026 г. № ¹²⁴⁴

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки комплексов радиационного сканирования МКГ-АТ6111, рег. № 98773-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа комплексов радиационного сканирования МКГ-АТ6111, 1 лист.

• 2. Описание типа комплексов радиационного сканирования МКГ-АТ6111, 11 листов.

• 3. Методика поверки комплексов радиационного сканирования МКГ-АТ6111, 20 листов.

• 4. Лист с изображением знака поверки, 1 лист.

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ (в редакции изменения № 1 от             )

приложение к сертификату об утверждении типа средств измерений от 2/20.25 г. № ZiRZAA

Наименование типа средств измерений и их обозначение: Комплексы радиационного сканирования МКГ-АТ6111

Назначение и область применения:

Комплексы радиационного сканирования МКГ-АТ6111 (далее - комплексы) предназначены для проведения радиационного сканирования местности с привязкой к координатам на местности, измерения энергетического распределения гамма-излучения, идентификации гамма-излучающих радионуклидов, а также измерения мощности амбиентного эквивалента дозы гамма-излучения.

Область применения: для решения задач радиационного картирования и контроля местности в организациях, занимающихся геологоразведкой, а также специалистами различных отраслей промышленности, сельского хозяйства, науки.

Описание:

Комплексы относятся к мобильным (носимым) средствам измерений спектрометрического типа и предназначены для работы в полевых условиях.

В состав комплекса входит блок детектирования гамма-излучения БДКГ-34 (далее - БДКГ-34), компьютер портативный (далее — КП) с операционной системой Android и адаптер BT-DU3. БДКГ-34 подключается по проводному интерфейсу связи RS-232 к адаптеру BT-DU3, связь между адаптером BT-DU3 и КП осуществляется по беспроводному интерфейсу Bluetooth. КП с установленным прикладным программным обеспечением (далее - ПО) обеспечивает управление режимами работы комплекса, запись результатов и GNSS-привязку (GPS/EJIOHACC/BeiDou) к координатам на местности. Трекинговый рюкзак со специальным защитным вкладышем используется в качестве эксплуатационной упаковки.

Принцип действия комплекса основан на измерении энергетического распределения гамма-излучения с помощью БДКГ-34 с применением высокочувствительного сцинтилляционного детектора Nal(Tl) размерами 400x100x50 мм и фотоэлектронного умножителя (ФЭУ). В комплексе используются спектрометрические и радиометрические методы обработки спектров, статистическая обработка результатов измерений с оперативным отображением получаемой информации на экране КП.

Для измерения мощности амбиентного эквивалента дозы гамма-излучения используется метод преобразования аппаратурного спектра в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых автоматически выбираются в зависимости от амплитуды регистрируемых импульсов.

Для обеспечения стабильности измерений в БДКГ-34 применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы, кроме того, в БДКГ-34 реализована система автоматической температурной коррекции усиления.

Встроенное ПО устанавливается на стадии производства в БДКГ-34 и адаптер ВТ-DU. Встроенное ПО защищено от непреднамеренных и преднамеренных изменений путем пломбирования в виде наклеек из разрушаемой пленки. Доступ к цифровому идентификатору встроенного ПО отсутствует.

Прикладное ПО состоит из программ «GranScanner» и «GARM». Программа «GranScanner» устанавливается на КП с операционной системой Android. Программа «GranScanner» предназначена для управления режимами работы комплекса, отображения измеренных значений на экране КП, сохранения данных в процессе работы комплекса. Программа «GranScanner» является метрологически значимой.

Программа «GARM» устанавливается на персональный компьютер с операционной системой Windows. Программа «GARM» предназначена для постобработки данных, полученных комплексами, отображения данных радиационного сканирования с привязкой географических координат на местности, спектров гамма-излучения, мощности амбиентного эквивалента дозы гамма-излучения, скорости счета импульсов гамма-излучения, идентифицированных гамма-излучающих радионуклидов. Программа «GARM» не является метрологически значимой.

Дата изготовления комплексов (день, месяц, год) указывается в руководстве по эксплуатации в разделе «Свидетельство о приемке».

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность: представлена в таблице 3.

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на этикетки, расположенные на составных частях комплексов, а также на титульный лист руководства по эксплуатации.

Поверка осуществляется по WB МП.4186-2025 «Система обеспечения единства измерений Республики Беларусь. Комплексы радиационного сканирования МКГ-АТ6111. Методика поверки» с изменением № 1.

Сведения о методиках (методах) измерений: приведены в руководстве по эксплуатации.

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

ТУ BY 100865348.058-2025 «Комплекс радиационного сканирования МКГ-АТ6111. Технические условия»;

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;

ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров»;

технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (TP 2018/024/BY);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

методику поверки:

МРБ МП.4186-2025 «Система обеспечения единства измерений Республики Беларусь. Комплексы радиационного сканирования МКГ-АТ6111. Методика поверки» с изменением № 1.

Перечень средств поверки: представлен в таблице 4.

Таблица 4__________________________________________________________________________

Наименование и тип средств поверки

Эталонные спектрометрические источники гамма-излучения типа ОСГИ_________________

Установка дозиметрическая гамма-излучения эталонная по ГОСТ 8.087-2000 - рабочий эталон 1-го разряда или 2-го разряда по СТБ 8083-2020 с набором источников ¹³⁷Cs________

Линейка измерительная металлическая по ГОСТ 427-75_______________________________

Термогигрометр ИВА-6Н-Д _______________________________________________

Дозиметр-радиометр МКС-АТ6130_______________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: комплексы радиационного сканирования МКГ-АТ6111 соответствуют требованиям ТУ BY 100865348.058-2025, ГОСТ 27451-87, TP 2018/024/BY, ТР ТС 004/2011, ТР ТС 020/2011.

Производитель средств измерений

Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИЛИ» (УП «АТОМТЕХ»)

220005, г. Минск, ул. Гикало, д. 5

Тел./факс: (+375 17) 270 81 42, (+375 17) 270 29 88

e-mail: mfo@atomtex.com

Уполномоченное юридическое лицо, проводившее испытания средств измерений/ метрологическую экспертизу единичного экземпляра средств измерений

Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 3 листах.

• 2. Схема (рисунок) с указанием места для нанесения знаков поверки средств измерений на 1 листе.

• 3. Схема пломбировки от несанкционированного доступа на 1 листе.

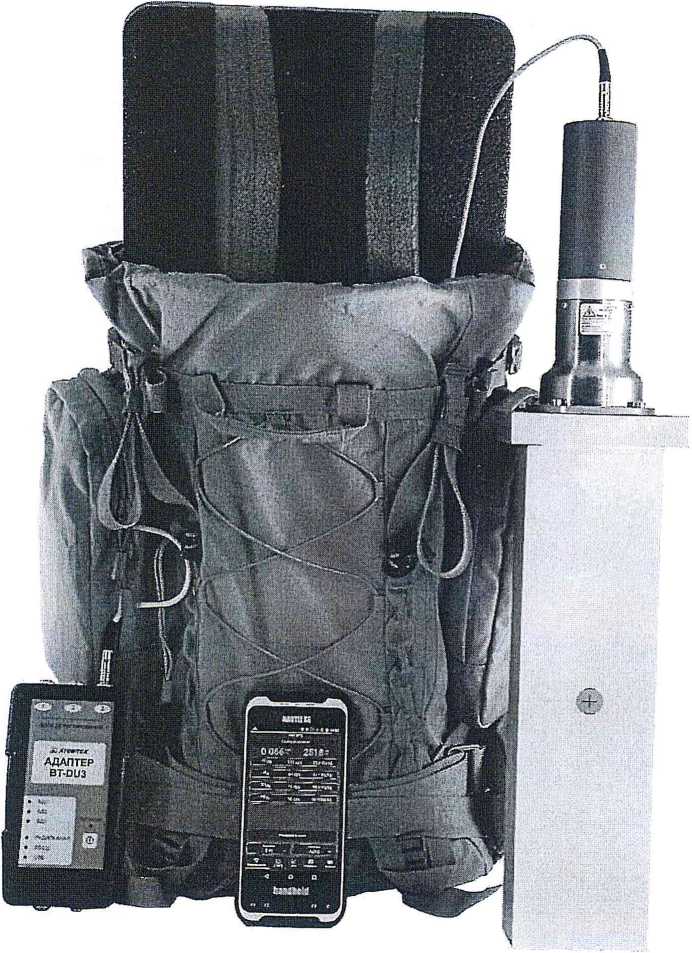

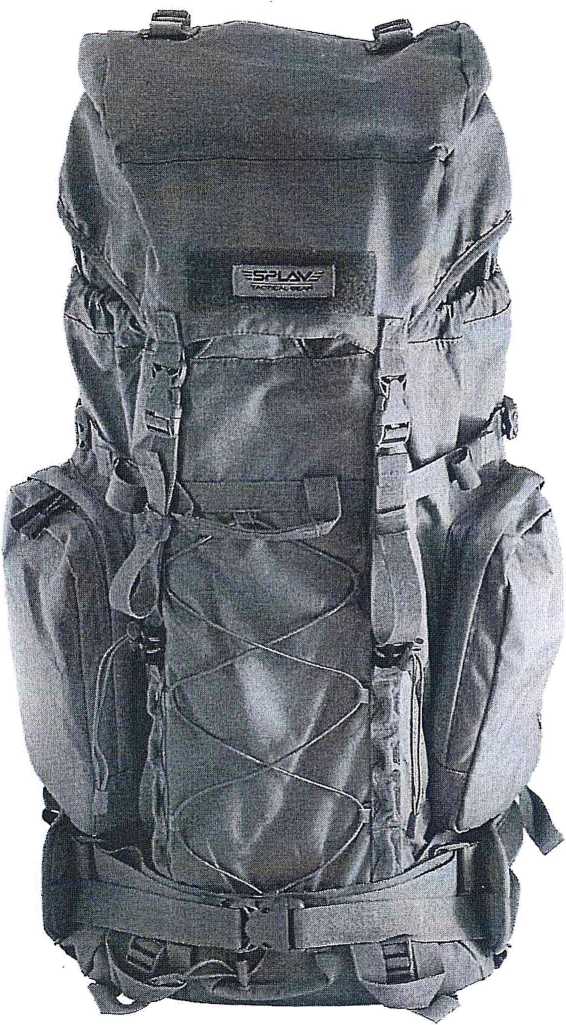

Рисунок 1.1 - Фотография общего вида комплекса (в рюкзаке, изображение носит иллюстративный характер)

Рисунок 1.2- Фотография общего вида комплекса (изображение носит иллюстративный характер)

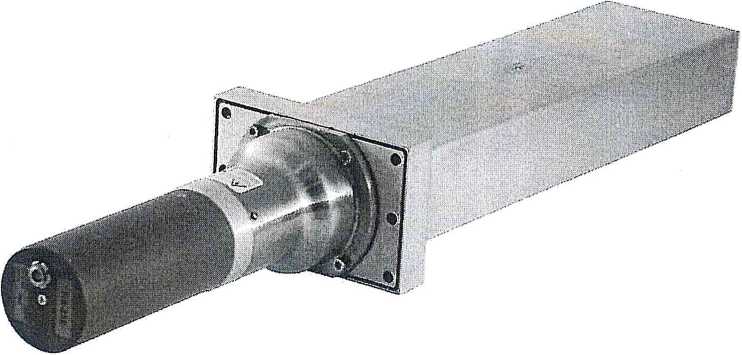

Рисунок 1.3 - Фотография общего вида БДКГ-34 из состава комплекса (изображение носит иллюстративный характер)

МКГ-АТ6111

Зав. № 001

Год 2024 IP54

Е АТОМТЕХ Сделано в Беларуси

МКГ-АТ6111

Зав. № 001 Год 2024

,Р54        ER[g

!&} АГОМТЕХ Сделано в Беларуси

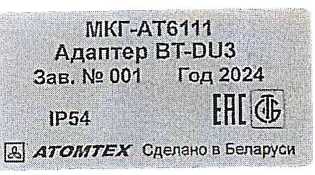

Рисунок 1.4- Фотографии маркировки комплекса (изображения носят иллюстративный характер)

Приложение 2

(обязательное)

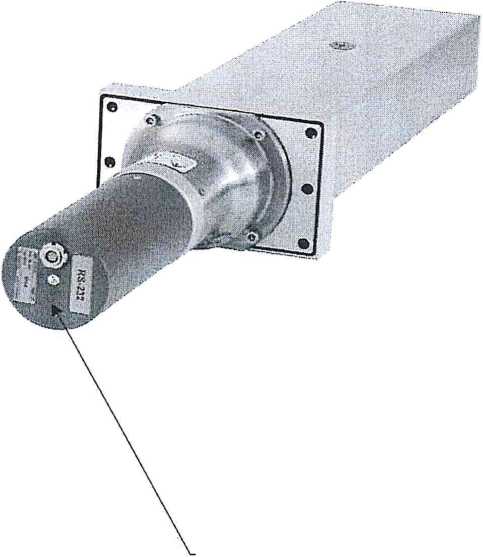

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Место для нанесения знака поверки средств измерений

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на БДКГ-34 из состава комплекса

Приложение 3

(обязательное)

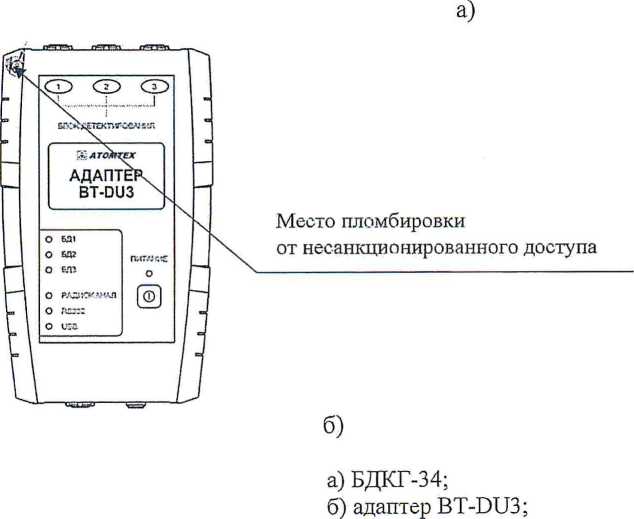

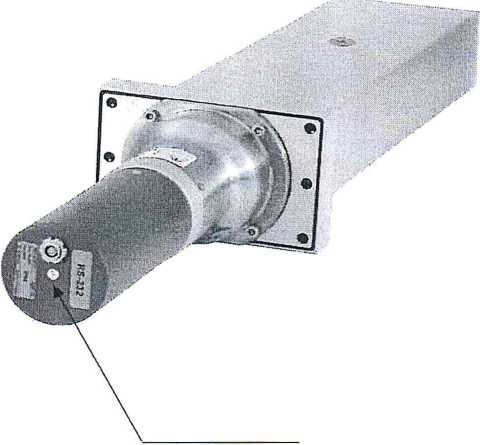

Схема пломбировки от несанкционированного доступа

Пломбирование комплекса выполнено в виде наклеек (пломб) из разрушаемой пленки, устанавливаемых на составных частях.

Схемы пломбировки от несанкционированного доступа и образец оттиска на пломбе приведены на рисунке 3.1.

Место пломбировки

от несанкционированного доступа

в) образец оттиска на пломбе

Рисунок 3.1 - Схема пломбировки комплекса от несанкционированного доступа

А dXb

в)

«АТОМТЕХ»

В^А.Кожемякин

(Я_______2025

Система обеспечения единства измерений Республики Беларусь

КОМПЛЕКСЫ РАДИАЦИОННОГО СКАНИРОВАНИЯ МКГ-АТ6111 Методика поверки

РАЗРАБОТЧИК:

Главный метролог - начальник отдела радиационной метрологии

УП «АТОМТЕХ»

В-Д-Гузов

« -&3»              2025

Заместитель начальника отдела

XI

.Кожемякин

радиационной метрологии

А.Н.Толкачёв

2025

• 1   Нормативные ссылки

• 2  Операции поверки

• 3   Средства поверки......

• 4  Требования к квалификации поверителей

• 5   Требования безопасности

• 6  Условия поверки и подготовка к ней

• 7  Проведение поверки

  • 7.1 Внешний осмотр..

  • 7.2 Опробование

  • 7.3 Определение метрологических характеристик

    • 7.3.1  Определение основной относительной погрешности характеристики преобразования и

проверка диапазона энергий регистрируемого гамма-излучения

• 7.3.2  Определение относительного энергетического разрешения для энергии гамма-

излучения 662 кэВ радионуклида ^l37Cs

• 7.3.3  Определение эффективности регистрации в пике полного поглощения для энергии

гамма-излучения 662 кэВ радионуклида ^l37Cs источника типа ОСГИ

• 7.3.4  Определение основной относительной погрешности при измерении мощности

амбиентного эквивалента дозы гамма-излучения

• 8  Оформление результатов поверки

Приложение А (обязательное) Обязательные метрологические требования к комплексам

Приложение Б (рекомендуемое) Форма протокола поверки

Библиография......................................

Настоящая методика поверки (далее - МП) распространяется на комплексы радиационного сканирования МКГ-АТ6111 (далее - комплексы), изготовленные по ТУ BY 100865348.058-2025, производства УП «АТОМТЕХ», Республика Беларусь, и устанавливает методы и средства их первичной и последующих поверок.

Обязательные метрологические требования, предъявляемые к комплексам, приведены в приложении А.

ТКП 8.007-2023 (33540) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений, предназначенных для применения при измерениях вне сферы законодательной метрологии. Правила проведения работ.

ТКП 181-2023 (33240) Правила технической эксплуатации электроустановок потребителей.

СТБ 8083-2020 Система обеспечения единства измерений Республики Беларусь. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы рентгеновского и гамма-излучений.

ГОСТ 8.087-2000 Государственная система обеспечения единства измерений. Установки дозиметрические рентгеновского и гамма-излучений этатонные. Методика поверки по мощности экспозиционной дозы и мощности кермы в воздухе.

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности.

ГОСТ 427-75 Линейки измерительные металлические. Технические условия.

ГОСТ1ЕС 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.

Примечание - При пользовании настоящей МП целесообразно проверить действие ссылочных документов на официальном сайте Национального фонда технических нормативных правовых актов в глобальной компьютерной сети Интернет.

Если ссылочные документы заменены (изменены), то при использовании настоящей МП следует руководствоваться действующими взамен документами. Если ссылочные документы отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

1 Зам.ТИАЯ.229-2025 Л4 ОЬ.0.2- Ы16

• 2.1 При проведении поверки выполняют операции, указанные в таблице 2.1.

Таблица 2.1

• 2.2   При получении отрицательного результата при проведении той или иной операции

дальнейшая поверка должна быть прекращена.

• 2.3 При последующей (периодической) поверке комплексов в Российской Федерации на основании письменного заявления владельца допускается проведение поверки для меньшего числа величин и (или) на меньшем числе поддиапазонов измерений (поверка в сокращенном объеме) с обязательной передачей информации об объеме проведенной поверки в Федеральный информационный фонд по обеспечению единства измерений в соответствии [1].

1 Зам.ТИАЯ.229-2025 № 05~-0Я.

• 3.1 При проведении поверки должны применяться средства поверки, указанные

в таблице 3.1.

Таблица 3.1

• 4.1   К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих необходимую квалификацию в области обеспечения единства измерений.

• 5.1   При проведении поверки необходимо соблюдать требования [2] и [3], а также:

• - правила технической эксплуатации электроустановок в соответствии с ТКП 181;

• - требования безопасности, установленные ГОСТ IEC 61010-1 для оборудования класса защиты III по ГОСТ 12.2.007.0;

• - требования инструкции по охране труда и по радиационной безопасности, действующих в организации, проводившей поверку;

• - требования безопасности, изложенные в эксплуатационной документации на применяемые средства поверки.

• 5.2 Процесс проведения поверки должен быть отнесен к работе во вредных условиях труда.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха

  от 15 °C до 25 °C; от 30 % до 80 %;

  от 84,0 до 106,7 кПа; не более 0,20 мкЗв/ч.

• - относительная влажность воздуха

• - атмосферное давление

• - фон гамма-излучения

• 6.2 При подготовке к поверке необходимо:

• - ознакомиться с руководством по эксплуатации на комплекс (далее-РЭ), руководством оператора на программу «GranScanner» (далее - РО) и с эксплуатационной документацией на портативный компьютер (далее - ПК), входящий в состав комплекса;

• - выдержать комплекс в условиях по 6.1 в течение 2 ч;

• - извлечь составные части комплекса из рюкзака и расположить их на рабочем месте;

• - подготовить средства поверки в соответствии с их эксплуатационной документацией.

• 6.3 Поверка комплекса осуществляется с использованием адаптера BT-DU3 и ПК с полностью заряженными встроенными аккумуляторами.

• 7    Проведение поверки

• 7.1.1   При проведении внешнего осмотра должно быть установлено:

• - отсутствие на составных частях комплекса следов коррозии, загрязнений, механических повреждений, влияющих на работ}';

• - соответствие комплектности поверяемого комплекса требованиям раздела 1 РЭ;

• - наличие свидетельства о предыдущей поверке (при необходимости);

• - наличие и четкость маркировки;

• - наличие целостности пломб на составных частях комплекса.

По результатам внешнего осмотра делают отметку в протоколе поверки (приложение Б).

• 7.2.1   При опробовании необходимо проверить:

• - функционирование и работоспособность комплекса;

• - идентификацию программного обеспечения (далее - ПО).

• 7.2.2   Проверку функционирования и работоспособности проводят в режиме выполнения самоконтроля основных узлов комплекса в соответствии с разделом 2 РЭ.

• 7.2.3   Идентификацию ПО проводят путем проверки идентификационных данных прикладного ПО и проверкой обеспечения защиты встроенного ПО от непреднамеренных и преднамеренных изменений.

Проверка идентификационных данных встроенного ПО блока детектирования гамма-излучения БДКГ-34 (далее - БД) и адаптера BT-DU3 осуществляется путем контроля отсутствия сообщений тестов самоконтроля об ошибках и проверкой целостности пломб на БД и адаптере BT-DU3.

Проверка идентификационных данных прикладного ПО состоит из проверки идентификационного наименования и номера версии.

Для идентификации прикладного ПО выполняют следующие операции:

а)   включают ПК из состава комплекса с установленным ПО «GranScanner». Открывают в файловом менеджере папку «Program files\ATOMTEX\GranScanner», содержащую исполняемый файл «GranSc.anner.apk»;

б)   сравнивают номер версии ПО, указанный в разделе «Свидетельство о приемке» РЭ,

с номером, который появляется на экране ПК при запуске ПО;

Идентификационные данные прикладного ПО приведены в таблице 7.1.

Таблица 7.1

Результаты опробования считают положительными, если после выполнения самоконтроля комплекс переходит в режим инициализации, идентификационные данные ПО соответствуют значениям, приведенным в разделе «Свидетельство о приемке» РЭ. По результатам опробования делают отметку в протоколе поверки (приложение Б).

• 7.3 Определение метрологических характеристик

Определение основной относительной погрешности характеристики преобразования и проверку диапазона энергий регистрируемого гамма-излучения комплекса проводят в следующей последовательности:

а)  включают ПК кратковременным нажатием кнопки «(!)» и запускают программу «GranScanner» в соответствии с разделом 4 РО «GranScanner»;

б) вызывают команду «Меню—»Настройки» в соответствии с разделом 6 РО и выполняют следующие действия:

• - в разделе «Поверка» в поле «Время набора спектра» устанавливают 200 с;

• - в разделе «Калибровка» проводят следующие действия:

• 1) в поле «Автокалибровка» кнопку переключения переводят в неактивное состояние -выключено;

• 2) в поле «Температурная поправка» кнопку переключения переводят в активное состояние - включено;

• - в разделе «Сканирование» в поле «Порог идентификации» устанавливают 3;

• - в разделе «Разное»:

1) в поле «Автостарт сессии» кнопку переключения переводят в неактивное состояние -выключено;

• 2) в поле «Запрос на стабилизацию» кнопку переключения переводят в активное состояние - включено;

• 3) в поле «Таймер для стабилизации» кнопку переключения переводят в неактивное состояние - выключено;

в)  выполняют выход из программы «GranScanncr» в соответствии с разделом 4 РО;

г)  подсоединяют БД к адаптеру BT-DU3 с помощью кабеля БД;

д) включают адаптер BT-DU3, кратковременно нажав кнопку «ПИТАНИЕ»;

е)  запускают программу «GranScanner» на ПК и проводят стабилизацию в соответствии с разделом 6 РО. После окончания стабилизации комплекс автоматически переходит в режим «Сканирование», при этом в верхней части экрана отображается сообщение «Комплекс готов к работе»;

ж) переходят в спектрометрический режим, нажав кнопку «Спектр»;

и) устанавливают поочередно эталонные источники гамма-излучения типа ОСГИ с радионуклидами, указанными в таблице 7.2, перед боковой поверхностью БД напротив метки центра детектора;

Таблица 7.2

к) запускают набор нового спектра в соответствии с разделом 7 РО;

л) оценивают значение интегральной скорости счета импульсов по спектру от источника гамма-излучения, индицируемое на экране ПК, в соответствии с разделом 7 РО. Интегральная скорость счета импульсов должна находиться в пределах от 250 до 10000 имп-с⁴. Если это требование не выполняется, то изменяют расстояние между источником и БД и повторяют операции в соответствии с 7.3.1 (д, е);

м) измеряют спектр от источника гамма-излучения до достижения значения интегрального числа импульсов в пике полного поглощения (ППП) не менее 10⁴, при этом энергия гамма-излучения для каждого выбранного источника указана в таблице 7.2. Интегральное число импульсов в ППП определяется в соответствии с разделом 7 РО;

н) устанавливают подвижный маркер в области ПГШ, соответствующего энергии гамма-излучения, указанной в таблице 7.2, для каждого выбранного источника и нажимают кнопку «Рассчитать параметры пика»:

п) определяют положение центра ППП и соответствующее ему значение энергии гамма-излучения Е_:, кэВ, в соответствии с разделом 7 РО;

р) рассчитывают основную относительную погрешность характеристики преобразования IIXII,%, по формуле

где ЛЕ_т-гг - максимальное значение разностей энергий, рассчитанных по формуле Л^=|Дм-Д|,кэВ;

Е^ - значение верхней границы диапазона энергий регистрируемого гамма-излучения, равное 3000 кэВ.

Определение ПХП является одновременно проверкой диапазона энергий регистрируемого гамма-излучения.

Результаты поверки считают положительными, если основная относительная погрешность характеристики преобразования комплекса не превышает значения, указанного в приложении А.

Результаты измерений заносят в протокол поверки (таблица Б.З, приложение Б).

Определение относительного энергетического разрешения для энергии гамма-излучения 662 кэВ радионуклида ^1,7Cs проводят в следующей последовательности:

а)  выполняют операции в соответствии с 7.3.1 (а-ж);

б) размещают и фиксируют вплотную к боковой поверхности корпуса БД эталонный источник гамма-излучения с радионуклидом ^l37Cs типа ОСГИ, при этом активная часть источника должна находиться напротив метки центра детектора.

Примечание - Активность эталонного источника гамма-излучения с радионуклидом ^,37Cs типа ОСГИ выбирается в диапазоне от 8 до 24 кБк;

в)  запускают набор нового спектра в соответствии с разделом 7 РО;

г)  измеряют спектр гамма-излучения от источника типа ОСГИ до достижения интегрального числа импульсов в ППП с энергией 662 кэВ не менее 210⁴. Интегральное число импульсов в ППП определяется в соответствии с разделом 7 РО;

д) устанавливают подвижный маркер в области ППП, соответствующего энергии гамма-излучения 662 кэВ, и нажимают кнопку «Рассчитать параметры пика»;

е)  определяют относительное энергетическое разрешение R, %, в соответствии с разделом 7 РО.

Результаты поверки считают положительными, если относительное энергетическое разрешение для энергии гамма-излучения 662 кэВ радионуклида ¹³⁷Cs не превышает значения, указанного в приложении А.

Результаты измерений заносят в протокол поверки (таблица Б.4, приложение Б).

• 7.3.3  Определение эффективности регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида ^l37Cs при расположении источника типа ОСГИ вплотную к корпусу БДКГ-34

Определение эффективности регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида ¹³⁷Cs при расположении источника типа ОСГИ вплотную к корпусу БДКГ-34 проводят в следующей последовательности:

а)  выполняют операции в соответствии с 7.3.1 (а-ж);

б)  выполняют операции в соответствии с 7.3.2 (б, в);

в)  измеряют спектр от эталонного источника гамма-излучения с радионуклидом ¹³⁷Cs типа ОСГИ. По истечении заданного времени набора измерение спектра будет автоматически остановлено;

г)  устанавливают подвижный маркер в области ППП, соответствующей энергии гамма-излучения 662 кэВ, и нажимают кнопку «Рассчитать параметры пика»;

д) определяют положение центра ППП, соответствующее ему значение энергии гамма-излучения Е, кэВ, и относительное энергетическое разрешение Л, %, в соответствии с разделом 7 РО;

е)  рассчитывают левую £₍, кэВ, и правую Е_п, кэВ, границы ППП по формулам

£,=£-0,015£Я,

Е_п = £+0,015£ R;

ж) выделяют энергетическое окно, установив подвижные маркеры в позиции, примерно соответствующие значениям энергий E_f и Е_п;

и) считывают с экрана ПК измеренную скорость счета импульсов N, имп-с'¹, в выделенном энергетическом окне [£,, £_п] в соответствии с разделом 7РО;

к) удаляют источник гамма-излучения с корпуса БД и измеряют фоновый спектр в течение 200 с, устанавливают подвижные маркеры в позиции, примерно соответствующие значениям энергий Е_я и Е_п\

л) считывают с экрана ПК измеренную скорость счета фоновых импульсов , импс¹, в выделенном энергетическом окне;

м) определяют эффективность регистрации в ППП £, %, для энергии гамма-излучения 662 кэВ радионуклида ^l37Cs по формуле

(4)

^т"

где Др - активность эталонного источника гамма-излучения с радионуклидом ^b7Cs на дату его поверки (из свидетельства о поверке), Бк;

7-квантовый выход для энергии гамма-излучения 662 кэВ радионуклида ¹³⁷Cs, равный 0,851 фотон/распад;

t - время, прошедшее от даты поверки эталонного источника гамма-излучения до даты измерения, сут;

Tj_/2 - период полураспада радионуклида ¹³⁷Cs, равный 10976 сут.

Результаты поверки считают положительными, если эффективность регистрации в ППП для энергии гамма-излучения 662 кэВ радионуклида ¹³⁷Cs не менее значения, приведенного в приложении А.

Результаты измерений заносят в протокол поверки (таблица Б.5, приложение Б).

Определение основной относительной погрешности при измерении мощности амбиентного эквивалента дозы (далее - мощность дозы) гамма-излучения проводят на эталонной дозиметрической установке гамма-излучения с набором источников ^!37Cs в точках поверки в соответствии с таблицей 7.3 в следующей последовательности:

Таблица 7.3

а) выполняют операции в соответствии с 7.3.1 (а-ж);

б) нажимают кнопку «DR» для отображения показаний мощности дозы и скорости счёта импульсов.

Примечание - Сброс усреднения и начало нового измерения мощности дозы осуществляется при нажатии в области показаний мощности дозы на экране ПК, набор спектра при этом не перезапускается;

в)  устанавливают БД на эталонную дозиметрическую установку таким образом, чтобы центральная ось пучка излучения проходила через метку на боковой поверхности корпуса БД и перпендикулярно ей;

г)  устанавливают БД в i-ю точку' поверки на расстоянии r_t, мм, от центра источника гамма-излучения с радионуклидом ^l37Cs до боковой поверхности БД, при этом r_t = г₀₍. - 27 мм, где г_0; - расстояние, соответствующее действительному значению мощности дозы Я‘_г(10) в i-й точке поверки по данным свидетельства о поверке эталонной дозиметрической установки;

д)  проводят измерение мощности дозы фона 7/^,(10) в i-й точке поверки со статистической погрешностью не более 5 %;

е)  подвергают БД воздействию излучения с заданной мощностью дозы гамма-излучения H_Oi (10) и измеряют мощность дозы /7/(10) в z-й точке поверки;

ж) определяют среднее арифметическое измеренных значений Я,’(10) и принимают его за результат измерения мощности дозы в /-Й точке поверки;

и) рассчитывают для /-Й точки поверки доверительные границы основной относительной погрешности <5, (без учета знака), %, при доверительной вероятности 0,95 по формуле

• 5, =1,1^,+^,,                      (5) где - относительная погрешность эталонной дозиметрической установки в i-й точке поверки (из свидетельства о поверке), %;

в_пр1 - относительная погрешность измерения мощности дозы гамма-излучения в г-й точке поверки, %, вычисляемая по формуле

я;(10)-//;,.(10)-я_о;(10) _iqq

#,(10)

Результаты поверки считают положительными, если значения не превышают пределов допускаемой основной относительной погрешности <?₀, указанных в приложении А.

Результаты измерений заносят в протокол поверки (таблица Б.6, приложение Б).

• 8 Оформление результатов поверки

  • 8.1   Результаты поверки заносят в протокол, рекомендуемая форма которого приведена в приложении Б.

  • 8.2   При положительных результатах первичной поверки:

а)   наносят знак поверки на торцевую поверхность БД и (или) выдают свидетельство о поверке:

• - для комплексов, применяемых в сфере законодательной метрологии, по форме, установленной [4];

• - для комплексов, применяемых вне сферы законодательной метрологии, по форме, установленной ТКП 8.007;

б)   делают запись в разделе «Свидетельство о приемке» РЭ с указанием даты проведения поверки, заверенной подписью поверителя и знаком поверки в виде оттиска.

83 При положительных результатах последующей поверки наносят знак поверки на торцевую поверхность БД и (или) выдают свидетельство о поверке:

• - для комплексов, применяемых в сфере законодательной метрологии, по форме, установленной [4];

• - для комплексов, применяемых вне сферы законодательной метрологии, по форме, установленной ТКП 8.007.

• 8.4   При отрицательных результатах первичной поверки выдают заключение о непригодности:

• - для комплексов, применяемых в сфере законодательной метрологии, по форме, установленной [4];

• - для комплексов, применяемых вне сферы законодательной метрологии, по форме, установленной ТКП 8.007.

• 8.5   При отрицательных результатах последующей поверки выдают заключение о непригодности для комплексов, применяемых в сфере законодательной метрологии, по форме, установленной [4], или по форме, установленной в ТКП 8.007 для комплексов, применяемых вне сферы законодательной метрологии. Ранее нанесенный знак поверки подлежит уничтожению путем приведения его в состояние, непригодное для дальнейшего применения, предыдущее свидетельство о поверке прекращает свое действие.

Приложение А

(обязательное)

Обязательные метрологические требования к комплексам

А.1 Обязательные метрологические требования к комплексам приведены в таблице А.1

Таблица А.1

Приложение Б

(рекомендуемое) Форма протокола поверки

наименование организаций, проводящей поверку

анионного сканирования МКГ-АТ6111

наименование организации

ИЗГОТОВИТЕЛЬ

ДАТА ПРОВЕДЕНИЯ ПОВЕРКИ

Таблица Б.2

Б.3.1 Определение основной относительной погрешности характеристики

преобразования и проверка диапазона энергии регистрируемого гамма-излучения

Таблица Б.З

Б.З .2 Определение относительного энергетического разрешения для энергии

гамма-излучения 662 кэВ радионуклида ^Ij7Cs

Таблица Б.4

Б.3.3 Определение эффективности регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида ¹³⁷Cs при расположении источника типа ОСГИ вплотную к корпусу БДКГ-34

Таблица Б.З

Б.3.4 Определение основной относительной погрешности при измерении мощности

амбиентного эквивалента дозы гамма-излучения

Таблица Б.6

Заключение по результатам поверки____________________________________________________

Свидетельство о поверке (заключение о непригодности)

• [1]   Порядок проведения поверки средств измерений.

Утвержден приказом Минпромторга России от 31 июля 2020 г. № 2510

• [2]   Санитарные нормы и правила «Требования к обеспечению радиационной безопасности персонала и населения при осуществлении деятельности по использованию атомной энергии и источников ионизирующего излучения».

Утверждены постановлением Министерства здравоохранения Республики Беларусь от 31 декабря 2013 г. № 137

• [3]   Санищрные нормы и правила «Требования к радиационной безопасности». Утверждены постановлением Министерства здравоохранения Республики Беларусь от 28 декабря 2012 г № 213

• [4]   Правила осуществления метрологической оценки в виде работ по государственной поверке средств измерений.

Утверждены постановлением Государственного комитета по стандартизации Республики Беларусь 21.04.2021 № 40

Лист регистрации изменений

БелГИМ

Ю.В. Козак

2026

Извещение ТИАЯ.229-2025 об изменении № 1 МРБ МП.4186-2025

РАЗРАБОТЧИК

Главный метролог - начальник отдела радиационной метрологии У1р4А^ОИ^ТЕХ>>

В.Д.Гузов

« 2026

Заместитель начальника отдела

радиационной метрологии
