МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

_№      1245

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________-__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

июля    2026 г. №

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

Лист № 1 Регистрационный № 28679-05                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ДАГ-510 предназначены для:

• - измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (N02), сернистого ангидрида (SO2), сероводорода (H2S) и углеводородов в отходящих газах топливосжигающих установок;

• - измерения температуры в точке отбора пробы и температуры окружающей среды;

• -   измерения абсолютного давления, разности давлений, избыточного давления/разрежения;

• - определения расчетным методом в соответствии с ГОСТ 17.2.4.06-90 скорости и расхода газопылевых потоков при работе с измерительным зондом - пневмометрической трубкой Пито или НИИОГАЗ;

• - определения расчетным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOX);

• - определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.

Газоанализатор ДАГ-510 (далее - газоанализатор) представляет собой автоматический многофункциональный переносной прибор.

Принцип действия газоанализатора основан на применении комплекта электрохимических измерительных датчиков - для измерения содержания О2, СО, NO, NO2, SO2 и H2S, инфракрасного оптического блока для измерения содержания углеводородов, термоэлектрического преобразователя для измерения температуры газового потока, полупроводниковых датчиков - для измерения температуры окружающей среды, измерения абсолютного давления и разности давлений.

Газоанализатор комплектуется либо зондом с обогреваемым пробоотборным шлангом и блоком подготовки пробы «БПП-510», либо зондом с соединительным шлангом и конденсатосборником.

Конструктивно газоанализатор выполнен в прямоугольном корпусе, на лицевую панель которого выведены дисплей, клавиатура, термопринтер, на одну из боковых панелей -соединительные разъемы.

Электропитание газоанализатора осуществляется от встроенного перезаряжаемого аккумулятора, подзарядка аккумулятора выполняется от источника постоянного тока напряжением 12 В. Питание блока подготовки пробы осуществляется от сети переменного напряжения.

Газоанализатор оснащен интерфейсом RS 232С и памятью для хранения результатов измерений.

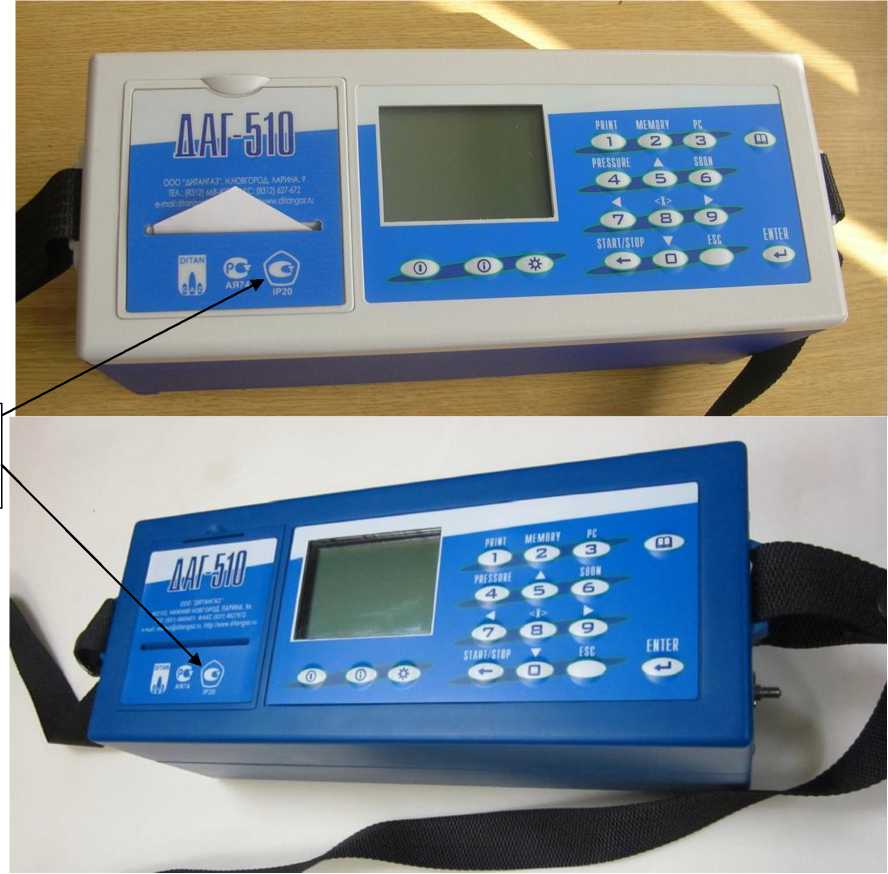

Внешний вид газоанализатора показан на рисунке 1.

Место нанесения знака утверждения типа

Рисунок 1 - Внешний вид газоанализатора ДАГ-510 (два различных внешних вида корпуса)

Конструкцией газоанализаторов предусмотрена пломбировка корпуса, обеспечивающая ограничение доступа к местам настройки (регулировки), путем нанесения мастичной пломбы с изображением знака поверки на крепежный винт корпуса газоанализатора. Места пломбировки газоанализаторов указаны на рисунке 2.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из восьми арабских цифр, наносится типографским способом на маркировочную табличку, закрепляемую на задней панели корпуса газоанализатора. Общий вид маркировочной таблички представлен на рисунке 3. Также заводской номер газоанализатора указывается в руководстве по эксплуатации средства измерений.

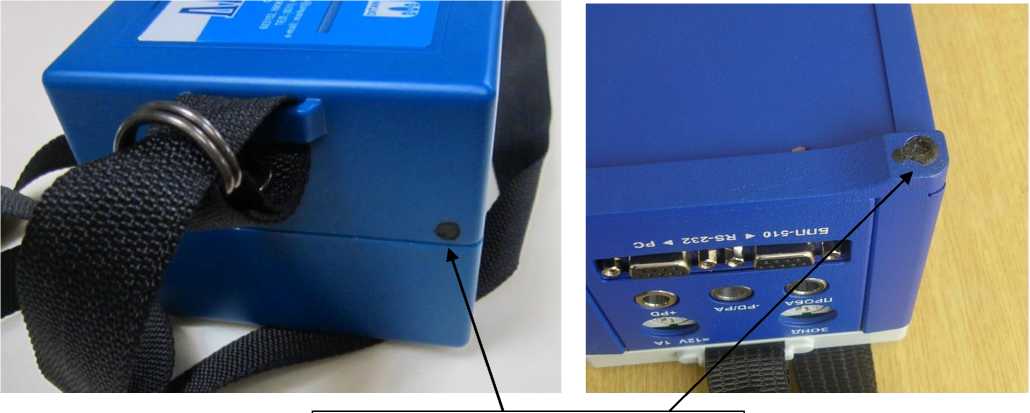

Места пломбирования с нанесением знака поверки в целях ограничения доступа к ме стам настройки (регулировки)

Рисунок 2 - Места нанесения мастичных пломб с изображением знака поверки

Место нанесения

Рисунок 3 - Общий вид маркировочной таблички с обозначением места нанесения заводского номера

Программное обеспечение обеспечивает взаимодействие между отдельными компонентами газоанализатора, расчет измеряемых величин и вывод результатов измерений на дисплей, принтер и внешние интерфейсы. Газоанализатор имеет встроенное программное обеспечение, размещенное на специализированной микросхеме (ПЗУ с электрическим стиранием). Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Для работы газоанализатора с блоком подготовки пробы «БПП-510» в автономном режиме, подразумевающем режимы дистанционного управления: включение, запуск и отключение режимов измерений, обнуление показаний по чистому воздуху, передачи измеренных показаний по протоколу Modbus RTU, используется дополнительный программный модуль в составе программного обеспечения газоанализатора.

Таблица 2 - Идентификационные данные программного обеспечения

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов и устанавливается в энергонезависимую память газоанализаторов изготовителем, и не может быть модифицировано или загружено через какой-либо интерфейс пользователем.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики газоанализаторов приведены в таблицах 3-4, технические характеристики в таблицах 5-6

Таблица 3 - Основные метрологические характеристики газоанализаторов ДАГ-510

Продолжение таблицы 3

Примечания:

¹⁾ Количество определяемых компонентов и диапазоны измерений определяются по отдельному заказу;

²⁾ Измерительные каналы устанавливаются по отдельному заказу

Таблица 4 - Дополнительные метрологические характеристики газоанализаторов

Таблица 5 - Основные технические характеристики газоанализаторов

Таблица 6 - Показатели надежности

наносится методом шелкографии на переднюю панель корпуса газоанализатора и типографским способом на титульный лист руководства по эксплуатации.

Таблица 7 - Комплектность поставки газоанализатора

приведены в разделе 4 «Использование по назначению» эксплуатационного документа ЛПАР.413411.001 РЭ «Газоанализатор ДАГ-510. Руководство по эксплуатации»; М-МВИ-173-06 «Методика выполнения измерений массовой концентрации и определения массового выброса загрязняющих веществ в отходящих газах топливосжигающих установок с применением газоанализаторов ДАГ-16, ДАГ-500, ДАГ-510» (рег. № ФР.1.31.2011.11223).

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 140^-2 до 140⁷ Па и Государственной поверочной схемы для средств измерений абсолютного давления»

Приказ Федерального агентства по техническому регулированию и метрологии от 14 апреля 2026 г. № 731 «Об утверждении Государственного первичного эталона единицы давления - паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 140⁵ Па»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»

ЛПАР.413411.001 ТУ с изменением 1. Газоанализатор ДАГ-510. Технические условия

Общество с ограниченной ответственностью «Дитангаз»

(ООО «Дитангаз»)

ИНН 5261001417

Адрес: 603152, Нижегородская обл., г. Н. Новгород, ул. Ларина, д. 9А, оф. 505

Телефон (факс): (831)466-84-05, (831)466-54-51

Web-сайт: www.ditangaz.ru

E-mail: market@ditangaz.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: Россия, 603950 г. Нижний Новгород, ул. Республиканская, д. 1

Тел. 8(800) 200-22-14

E-mail: mail@nncsm.ru

Web-сайт: http://www.nncsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30011-13
