№1246 от 25.06.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 748095
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1246 от 25.06.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
25 июня 2026 г.
1246
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части изменения интервала между поверками утвержденного типа средства измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р. Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « __» июня 2026 г. № ____
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об интервале между поверками
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Правообладатель |
Устанавливаемый интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Манометры |
МПю, ЭкМю |
94320-25 |
Общество с ограниченной ответственностью Научнопроизводственное общество «ЮМАС» (ООО НПО «ЮМАС»), г. Москва |
2 года |
Общество с ограниченной ответственностью Научнопроизводственное общество «ЮМАС» (ООО НПО «ЮМАС»), г. Москва |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ « 25 » июня 2026 г. № 1556
Лист № 1 Регистрационный № 94320-25 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры МПю, ЭкМю Назначение средства измеренийМанометры МПю, ЭкМю (далее - манометры) предназначены для измерений избыточного и вакуумметрического давления, а также разности давлений некристаллизующихся жидкостей, газов и паров (в том числе агрессивных).
Описание средства измеренийМанометры состоят из цилиндрического или прямоугольного корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой (пером), защитного стекла, штуцера для присоединения манометра с радиальным или осевым расположением (в дифманометрах установлены два штуцера). Корпус манометров может быть выполнен из нержавеющей стали, углеродистой стали или пластика.
Принцип действия манометров основан на преобразовании измеряемого давления (разности давлений) посредством упругой деформации чувствительного элемента в отклонение стрелки (пера) механического показывающего устройства.
К данному типу манометров относятся 14 модификаций:
МП, НП - манометры показывающие и напоромеры показывающие, предназначенные для измерений положительного избыточного давления. НП имеют верхний предел измерений не выше плюс 40 кПа.
ЭКМ, ЭКН - манометры показывающие электроконтактные (сигнализирующие) и напоромеры показывающие электроконтактные (сигнализирующие), предназначенные для измерений положительного избыточного давления и управления (замыкания, размыкания) электрическими цепями при достижении заданного значения давления. ЭКН имеют верхний предел измерений не выше плюс 40 кПа.
ВП, ТП - вакуумметры показывающие и тягомеры показывающие, предназначенные для измерений вакуумметрического давления. ТП имеют нижний предел измерений не менее минус 40 кПа.
ЭКВ, ЭКТ - вакуумметры показывающие электроконтактные (сигнализирующие) и тягомеры показывающие электроконтактные (сигнализирующие), предназначенные для измерений вакуумметрического давления и управления (замыкания, размыкания) электрическими цепями при достижении заданного значения давления. ЭКТ имеют нижний предел измерений не менее минус 40 кПа.
МВП, ТНП - мановакууметры показывающие и тягонапоромеры показывающие, предназначенные для измерений вакуумметрического и положительного избыточного давления. ТНП имеют верхний и нижний пределы измерений менее плюс 40 кПа и более минус 40 кПа соответственно.
ЭКВМ, ЭКТН - мановакууметры показывающие электроконтактные (сигнализирующие) и тягонапоромеры показывающие электроконтактные (сигнализирующие), предназначенные для измерений вакуумметрического и положительного избыточного давления и управления (замыкания, размыкания) электрическими цепями при достижении заданного значения давления. ЭКТН имеют верхний и нижний пределы измерений менее плюс 40 кПа и более минус 40 кПа соответственно.
ДП - дифманометры показывающие, предназначенные для измерений разности давлений.
ЭКД - дифманометры показывающие электроконтактные (сигнализирующие), предназначенные для измерений разности давлений и управления (замыкания, размыкания) электрическими цепями при достижении заданного значения давления.
Модификация манометров дополняется числовым значением 30; 40; 50; 63; 100; 150; 160; 250, обозначающим диаметр корпуса в миллиметрах.
Электроконтактные (сигнализирующие) устройства манометров выполняются на основе: микропереключателей (Вм); механических контактов с магнитным поджатием и без поджатия (Эк); индуктивных контактов (Эи); электронных контактов (Эе), герконов.
Манометры могут дополняться цветными зонами, секторами и дополнительными шкалами как совмещенными со шкалами давления, так и автономно. Манометры могут изготавливаться во взрывозащищённом исполнении, ударопрочном, для пожарных и водолазных дыхательных аппаратов (рассчитаны на глубину погружения до 300 м включительно). Манометры виброустойчивого исполнения могут заполняться специальной вязкой жидкостью (силикон, глицерин и др.). При использовании специальных разделителей сред манометры могут применяться для измерения давления высокотемпературных сред, загрязненных и вязких жидкостей.
Общий вид манометров представлен на рисунках с 1 по 4. Возможны отличия внешнего вида манометров от представленных на рисунках в части расположения штуцера, наличия и формы фланцевых соединений, формы и количества шкал или цветовых решений.
Знак поверки может быть нанесен на стекло манометра.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на циферблат или корпус манометров методом окрашивания, шелкографии или фотохимическим методом и имеет цифровое или буквенно-цифровое обозначение (рисунок 5).
Дифманометры показывающие ДП, в т. ч. взрывозащищённые

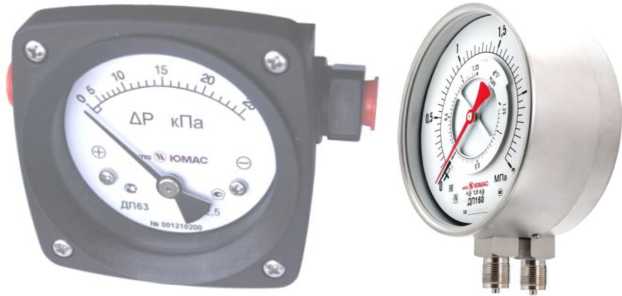

Рисунок 1 - Общий вид манометров МПю, ЭкМю, модификации ДП
Манометры показывающие МП, в т. ч. взрывозащищённые
Напоромеры показывающие НП, в т. ч. взрывозащищённые
Мановакуумметры показывающие МВП
Вакуумметры показывающие ВП
Тягомеры показывающие ТП
Тягонапоромеры показывающие ТНП
Манометры показывающие МП для дыхательных аппаратов

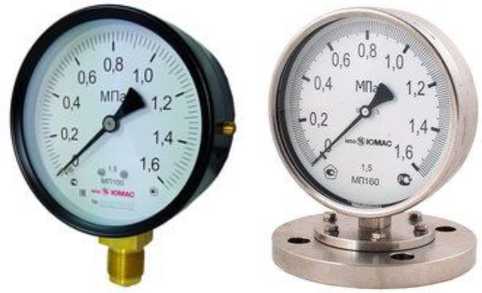

Рисунок 2 - Общий вид манометров МПю, ЭкМю модификаций МП, НП, ВП, ТП, МВП, ТНП
Напоромеры электроконтактные ЭКН и тягомеры электроконтактные ЭКТ
Манометры электроконтактные ЭКМ
Манометры электроконтактные ЭКВ
Манометры электроконтактные ЭКМ
Дифманометры электроконтактные ЭКД
Манометры электроконтактные ЭКМ, мановакуумметры электроконтактные ЭКМВ

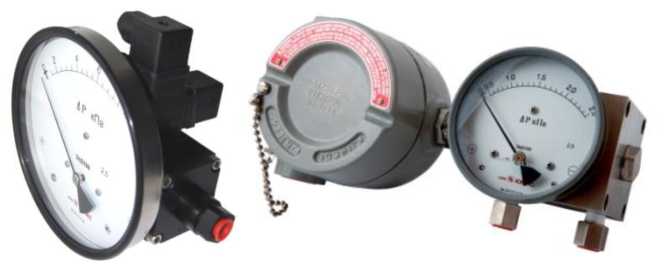

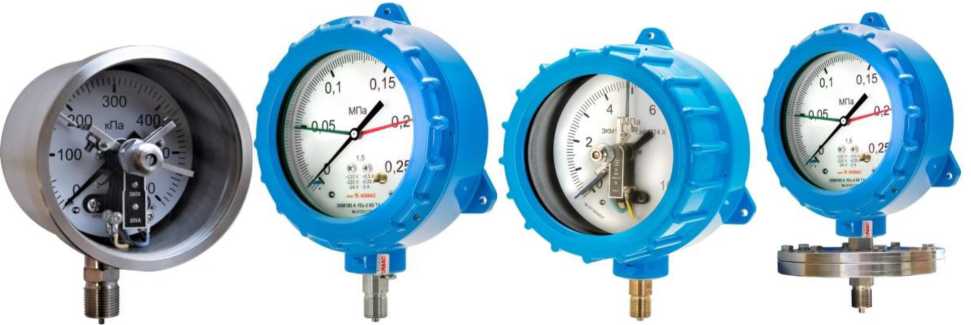

Рисунок 3 - Общий вид манометров МПю, ЭкМю модификаций ЭКМ, ЭКВ, ЭКН, ЭКТ, ЭКМВ ЭКД

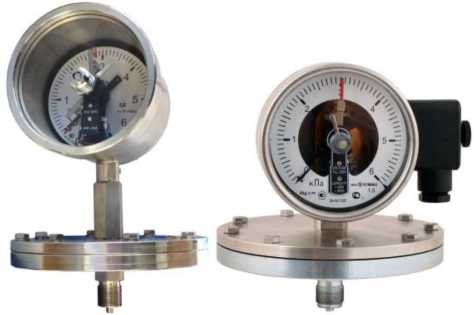

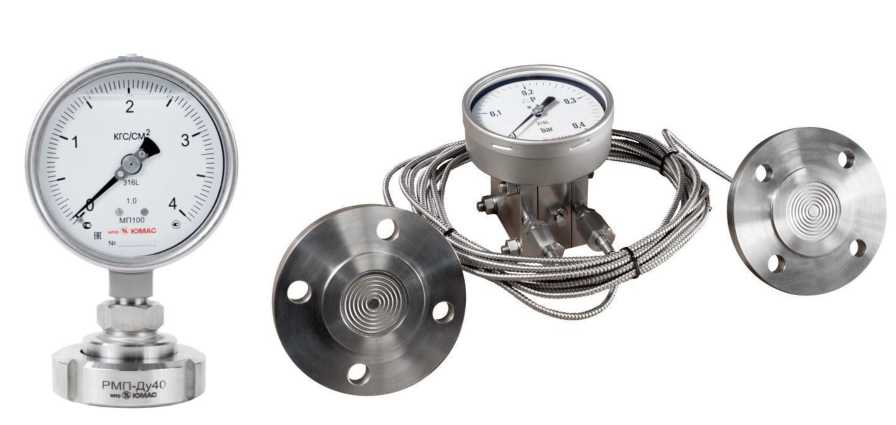

Рисунок 4 - Общий вид манометров со специальными разделителями сред

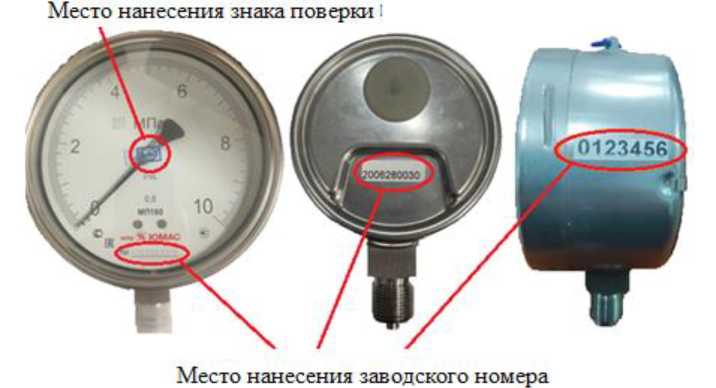

Рисунок 5 - Места нанесения заводского номера и знака поверки

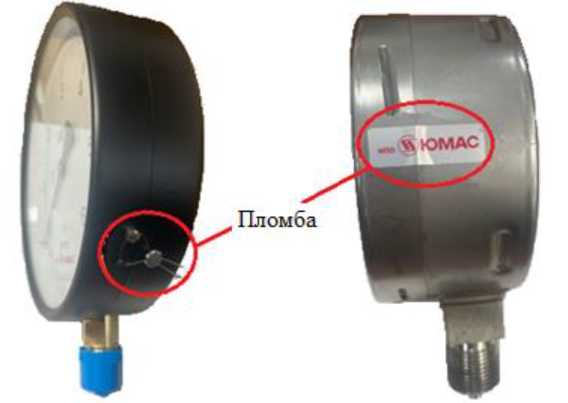

Рисунок 6 - Места установки пломбировки корпуса манометра
Пломбирование манометров осуществляется по требованию заказчика в местах, указанных на рисунке 6, с помощью внешней пломбы или наклейки.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный диапазон измерений давления 1), МПа:
|
от 0 до 250 от 0 до 0,04 от -0,1 до 0 от -0,04 до 0 от -0,1 до 2,4 от -0,04 до 0,04 от -0,1 до 0,7 |
|
Пределы основной допускаемой приведенной погрешности измерений давления у, % от диапазона измерений: 2) - манометры с диаметром корпуса 30, 40, 50, 63 мм |
±1,5; ±2,5; ±4,0 |
|
- манометры с диаметром корпуса 100 мм |
±0,6; ±1,0; ±1,5; ±2,5; ±4,0 |
|
- манометры с диаметром корпуса 150, 160, 250 мм |
±0,15; ±0,25; ±0,4; ±0,6; ±1,0; ±1,5; ±2,5; ±4,0 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры от нормальных условий на каждый 1 °С, % от диапазона измерений:
|
±0,06 ±0,10 |
|
Нормальные условия измерений:
|
от 21 до 25 от 18 до 27 |
|
Вариация показаний, % от диапазона измерений |
м |
| |
|
Примечание - возможно использование других единиц давления, допущенных к применению на территории РФ | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр корпуса, мм (с допуском ±5 мм) |
30; 40; 50; 63; 100; 150; 160; 250 |
|
Масса, кг:
|
от 0,1 до 2,5 от 0,15 до 4,5 от 0,3 до 8,7 |
|
Условия эксплуатации:
воздуха (кроме классов точности 0,15, 0,25 и 0,4), °C
воздуха (классов точности 0,15, 0,25 и 0,4), °С
|
от -60 до +60 1) от -20 до +60 1) 95 2) |
|
Маркировка взврывозащиты для модификаций МП, НП, ВП, ТП, МВП, ТНП, ДП с диаметром корпуса 63, 100, 160 мм
|
1Ex h IIC T6...T1 Gb X или Ex h IIIC T80°C... T300°C Db X 1Ex h IIC T6...T3 Gb X или Ex h IIIC T80°C.T190°C Db X |
| |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Гарантийный срок эксплуатации, мес |
18 |
наносится на эксплуатационную документацию типографским способом и на циферблат манометров методом окрашивания, шелкографии или фотохимическим методом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр МПю, ЭкМю |
МП, НП, ЭКН, ЭКМ, ВП, ТП, ЭКТ, ЭКВ, МВП, ТНП, ЭКВМ, ЭКТН, ДП, ЭКД |
1 шт. |
|
Паспорт |
ФCГМ.406XXX.YYY ПС 1) |
1 экз. 2) |
|
Руководство по эксплуатации |
ФCГМ.406XXX.YYY РЭ 1) |
1 экз. 2) |
| ||
приведены в разделе «Монтаж, хранение и транспортировка» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 14 апреля 2026 № 771 «Об утверждении Государственного первичного эталона единицы давления - паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
ТУ 4212-001-62100924-2010 «Манометры МПю, ЭкМю, термометры ТБю, ТЖСТю, и вспомогательная арматура к ним. Технические условия»
ПравообладательОбщество с ограниченной ответственностью Научно-производственное общество «ЮМАС»
(ООО НПО «ЮМАС»)
ИНН 7731629710
Юридический адрес: 121552, г. Москва, ул. Ярцевская, д. 29, к. 2
Телефон: +7 (495) 730-20-20
E-mail: info@jumas.ru
Web-сайт: www.jumas.ru
ИзготовительОбщество с ограниченной ответственностью Научно-производственное общество «ЮМАС»
(ООО НПО «ЮМАС»)
ИНН 7731629710
Юридический адрес: 121552, г. Москва, ул. Ярцевская, д. 29, к. 2
Адрес места осуществления деятельности: 121351, г. Москва, ул. Молодогвардейская, д. 59, лит. А
Телефон: +7 (495) 730-20-20
E-mail: info@jumas.ru
Web-сайт: www.jumas.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
