МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

25 июня 2026 г.                                                                           1243

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 10 июля 2025 г. № 1414 «Об утверждении типов средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 12 приложения к приказу от 10 июля 2025 г. № 1414 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

Лист № 1 Регистрационный № 95882-25                                           Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электроэнергии однофазные компактные M2M-10 предназначены для измерения и многотарифного учета активной и реактивной электрической энергии прямого и обратного направлений в однофазных сетях переменного тока промышленной частоты. Счетчики могут использоваться как автономно, так и в составе автоматизированных информационно-измерительных систем учета электрической энергии.

Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока с помощью аналого-цифрового преобразователя с последующей обработкой с помощью микроконтроллера.

Конструктивно счетчики состоят из пластикового корпуса, контактной (клеммной) колодки, печатных плат и дисплея. Счетчики имеют в своём составе датчики тока, в качестве которых служат токовый трансформатор и шунт; датчик напряжения, в качестве которого служит резистивный делитель напряжения; реле для управления нагрузкой; микросхему аналого-цифрового преобразователя (АЦП); микроконтроллер; энергонезависимые часы реального времени; энергонезависимую память для хранения данных; графический дисплей для отображения измеренных величин и другой информации; кнопки управления; оптический порт; испытательные оптические выходы активной и реактивной энергии; модули основного и резервного каналов связи; встроенный источник питания.

Контактная (клеммная) колодка служит для подключения электросети, соединяется с корпусом и закрывается прозрачной крышкой клеммного отсека. Крышка корпуса счетчика и крышка клеммного отсека допускают пломбировку.

В журналах событий фиксируются значимые события, в числе которых изменения конфигурации, попытки внешнего воздействия на процесс учета электроэнергии, превышения пороговых значений параметров электросети и нагрузки. Счетчики регистрируют события и сохраняют их в памяти с фиксацией даты и времени. Счетчики дают возможность определить тарифные расписания с использованием до 4 тарифов и до 12 тарифных зон в сутки, задаваемых при конфигурировании. При создании расписаний используются суточные расписания, тарифные недели и специальные дни, возможно определить переход зима/лето.

Счетчики изготавливаются в различных модификациях, различающихся наличием SIM-чипа; наличием внутренней или внешней антенны; типом основного канала связи; наличием и типом резервных каналов связи. Каждая модификация имеет своё уникальное условное обозначение, состав и возможные варианты характеристик которого приведены в таблице 1.

Наличие SIM-чипа

/нет индекса/ - отсутствует SC - применяется SIM-чип

Резервный канал связи

/нет индекса/ - отсутствует, либо один или несколько индексов:

S - RS-485

B - Bluetooth Low Energy (BLE)

Антенна GSM

/нет индекса/ - встроенная А - внешняя антенна

Основной канал связи 2G - 2G (GSM/GPRS) 4G - 4G (LTE)

Реле управления нагрузкой D - наличие

Максимальный ток нагрузки 100 - 100 А

Класс точности по активной/реактивной энергии 1/2 - 1,0/2,0

Конструктивное исполнение и схема включения 1C - однофазный компактный щитового исполнения

Торговая марка счетчика

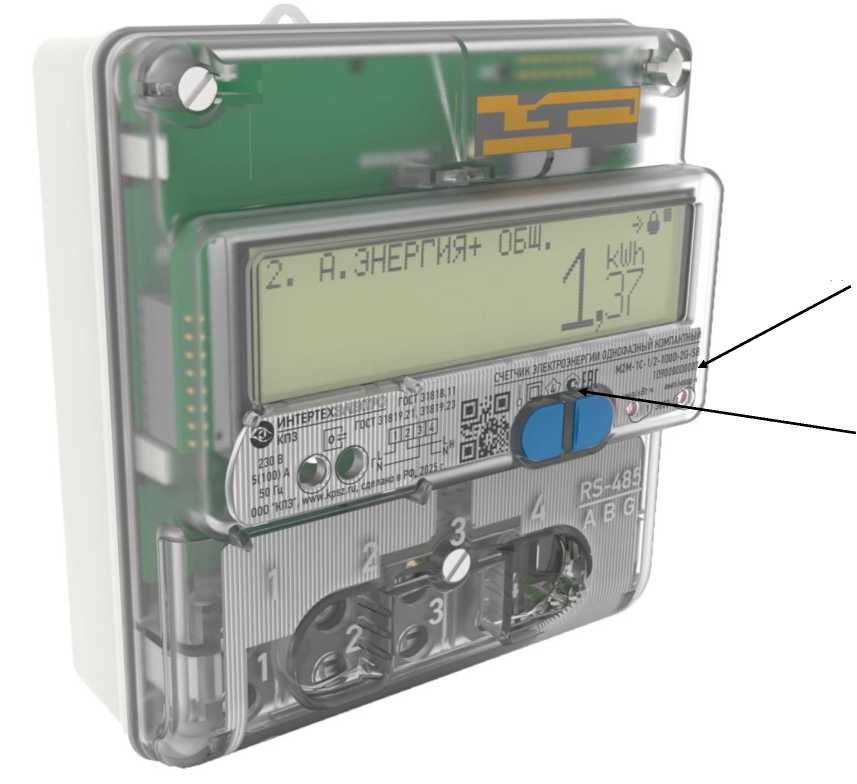

Общий вид счетчиков, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из двенадцати арабских цифр, наносится на лицевую панель корпуса счетчиков методом лазерной гравировки.

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид счетчиков

Место нанесения заводского номера

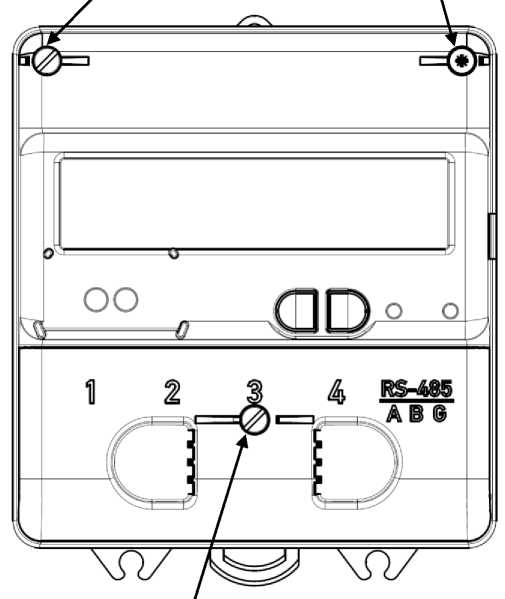

Места расположения пломб, место нанесения знака поверки указаны на рисунке 2.

Поставляемые производителем счетчики имеют две пломбы, находящиеся в верхних углах прозрачного корпуса: пломбу на проволоке со знаком поверки (слева) и пломбу со знаком завода-изготовителя (справа). Пломба со знаком завода-изготовителя может быть выполнена в виде пломбы на проволоке либо в виде пластилиновой пломбы.

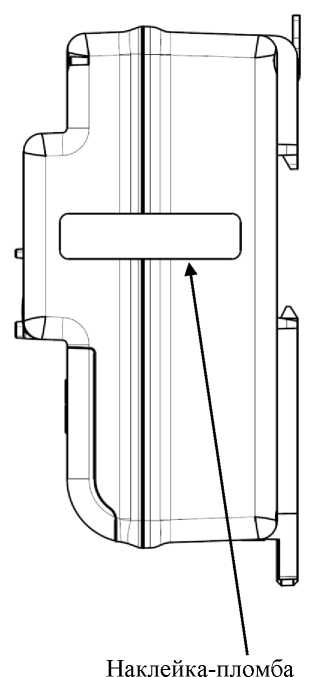

Снаружи на правой стороне счетчики имеют дополнительную наклейку-пломбу.

На счетчике предусмотрено место для пломбы обслуживающей организации, которая устанавливается над крышкой клеммного отсека и выполняется в виде пломбы на проволоке.

Пломба на проволоке Пломба со знаком со знаком поверки завода-изготовителя

Место для пломбировки обслуживающей организацией

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на жидкокристаллическом дисплее, а также формирует ответы на запросы, поступающие по каналам связи.

Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на этапе калибровки.

Встроенное ПО не может быть считано без вскрытия корпуса счетчика и использования специального оборудования и программного обеспечения. Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл. Номера версий ПО могут быть считаны со счётчика по каналам связи.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО счетчиков приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Окончание таблицы 4

Таблица 5 - Показатели надежности

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

наносится на корпус счётчиков методом лазерной гравировки, на титульный лист паспорта и руководства по эксплуатации - типографским способом.

приведены в подразделе 2.8 «Устройство и работа счетчика» руководства по эксплуатации ПРЕТ.411152.009РЭ.

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ПРЕТ.411152.009ТУ «Счетчики электроэнергии однофазные компактные M2M-1C. Технические условия».

Общество с ограниченной ответственностью «Курганский приборостроительный завод»

(ООО «КПЗ»)

ИНН 7708369158

Адрес юридического лица: 640003, Курганская область, г.о. город Курган, г. Курган, ул. Тимофея Невежина, стр. 3и, помещ. 231

Телефон: +7 (3522) 42-80-00

E-mail: info@kpsz.ru

Общество с ограниченной ответственностью «Курганский приборостроительный завод»

(ООО «КПЗ»)

ИНН 7708369158

Адрес: 640003, Курганская область, г.о. город Курган, г. Курган, ул. Тимофея Невежина, стр. 3и, помещ. 231

Телефон: +7 (3522) 42-80-00

E-mail: info@kpsz.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: http://www.rostest.ru/

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
