МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

Лист № 1 Регистрационный № 64756-16                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Компараторы массы КМ (далее - компаратор) предназначены для сличений эталонных и рабочих гирь и измерений массы методом замещения.

Описание средства измерений

Принцип действия компаратора основан на компенсации силы, возникающей под действием взвешиваемого груза, электромагнитной силой, создаваемой системой автоматического уравновешивания, рычажная система которой выполнена в виде моноблока. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на индикатор электронного блока.

Конструктивно компаратор состоит из двух блоков: весоизмерительного и электронного, соединённых между собой кабелем.

Компаратор КМ выпускается следующих модификаций КМ1005, КМ2004, КМ5004, КМ10003, различающихся максимальной нагрузкой, действительной ценой деления, диапазоном автоматического уравновешивания (электронным диапазоном), набором балластных грузов.

В компараторе предусмотрены устройства:

• - юстировки чувствительности встроенной гирей (заводская установка) или внешней гирей;

• - полуавтоматической установки на нуль;

• - слежения за нулём (заводская установка- устройство отключено);

• - установки по уровню (индикатор уровня и регулировочные ножки);

• - взвешивания под компаратором (весоизмерительным блоком);

• - сообщения об ошибках;

• - адаптации к внешним условиям: освещенности и вибрациям на рабочем месте.

Компаратор оснащён интерфейсом, совместимым с RS232.

Общий вид модификаций компаратора приведен на рисунке 1.

На компараторе маркировочные надписи выполнены на металлической пластине -адресная информация (АИ) или самоклеющейся пленке с разрушающимся изображением при отклеивании. В таблице 1 приведено содержание маркировки, а на рисунке 2 - расположение.

КМ1005, КМ2004, КМ5004

КМ10003

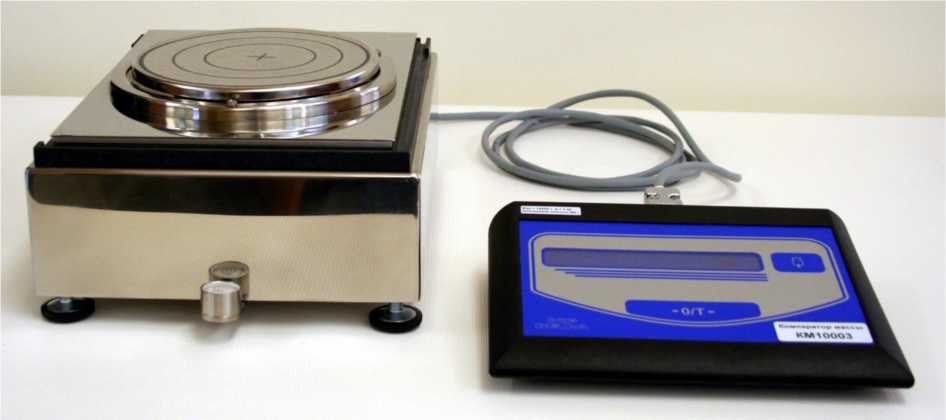

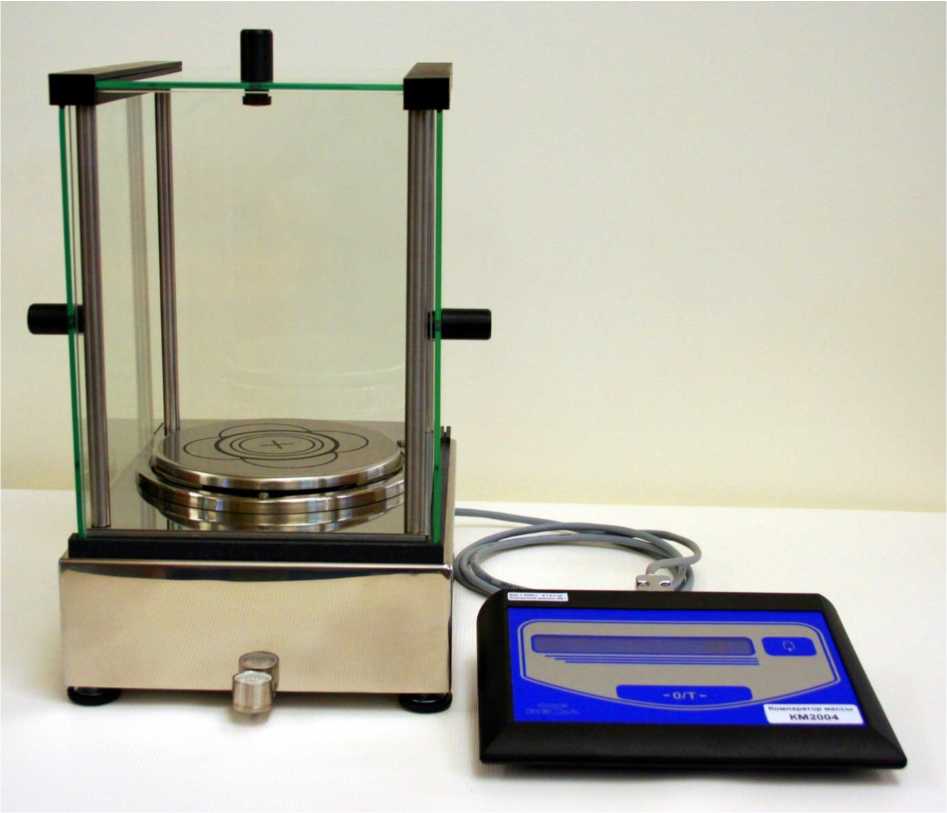

Рисунок 1 - Общий вид модификаций компараторов КМ1005, КМ2004, КМ5004, КМ10003

Таблица 1

И (Информация о компараторе)

2015 rj

2015 гJ

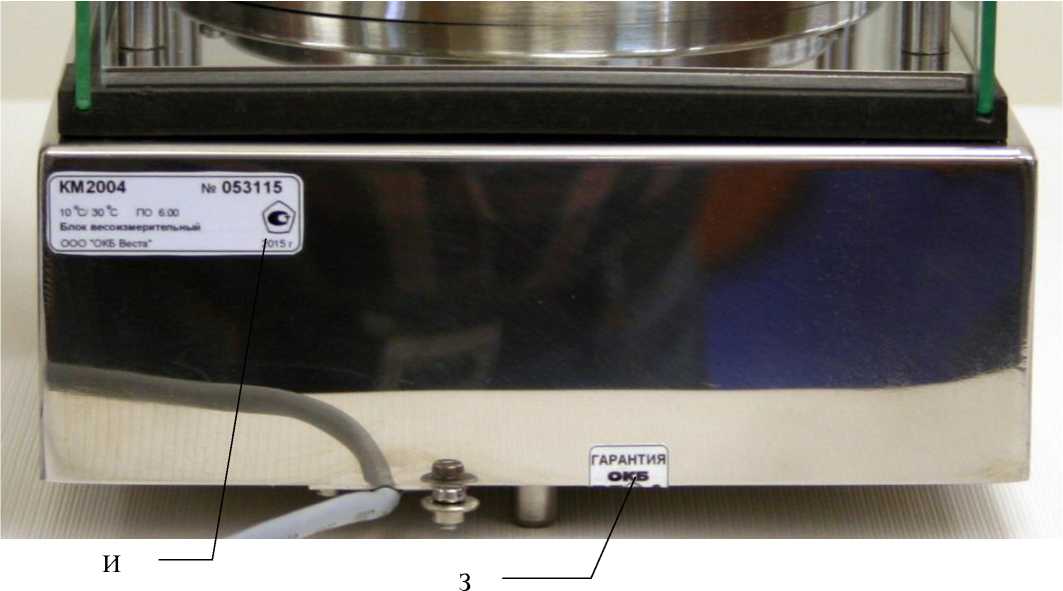

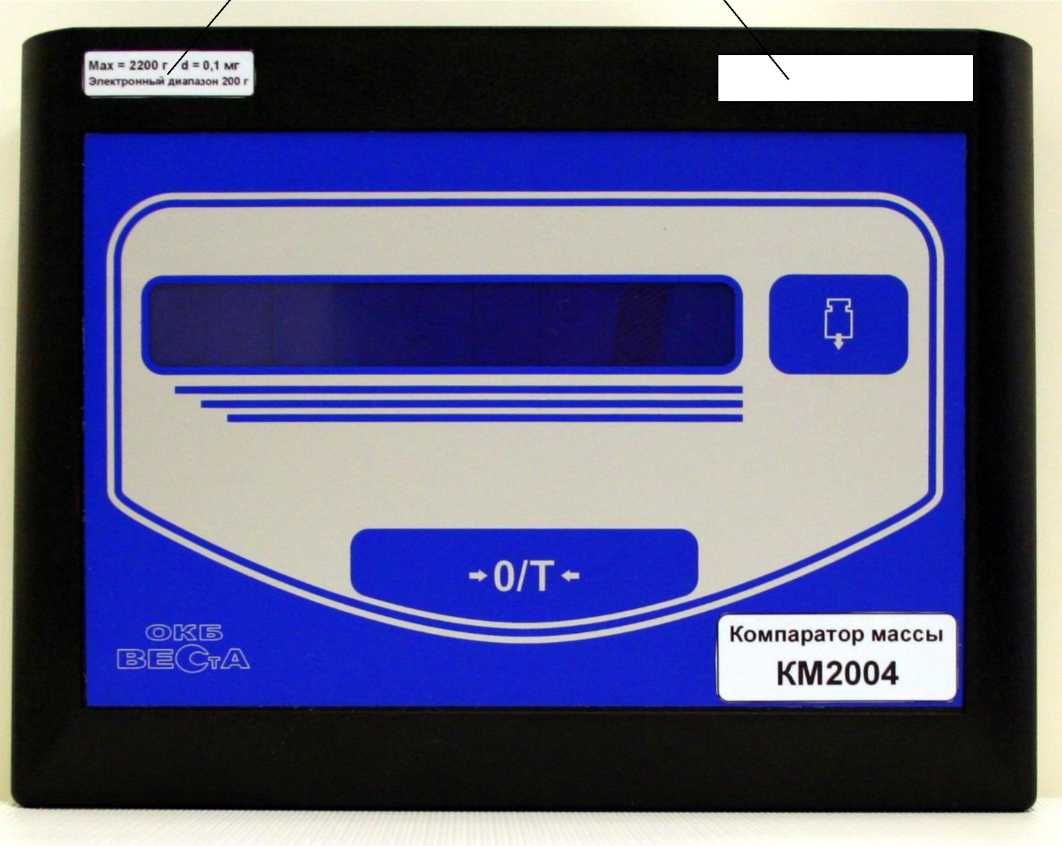

Рисунок 2 - Расположение табличек с маркировкой, защитной наклейки и знака поверки на электронном блоке

Рисунок 3 - Расположение табличек с маркировкой и защитной наклейки на весоизмерительном блоке

Программное обеспечение

В компараторе используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

К метрологически значимой части ПО относится всё встроенное ПО компаратора. Идентификационные данные ПО компараторов КМ приведены в таблице 2.

Таблица 2

Программное обеспечение (ПО) компаратора реализовано аппаратно и является встроенным. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без вскрытия корпуса компаратора и нарушения защитной наклейки.

Идентификация программного обеспечения осуществляется путем просмотра номера версии ПО во время прохождения теста после включения компаратора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик компаратора.

Метрологические и технические характеристики приведены в таблице 3.

Номинальные массы и классы точности сличаемых гирь по ГОСТ OIML R 111-1-2009 приведены в таблице 4.

аблица 4

наносится графическим способом на маркировочную наклейку с информацией о весах, а также типографским способом на титульный лист Руководства по эксплуатации.

Комплектность средства измерений

Таблица 5

* - блок весоизмерительный компаратора КМ10003 не имеет стеклянной витрины

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 4274-004-58887924-2015 Компараторы массы КМ. Технические условия

Правообладатель

Общество с ограниченной ответственностью «ОКБ Веста»

(ООО «ОКБ Веста»)

ИНН 7816211390

Юридический адрес: 192102, г. Санкт-Петербург, ул. Самойловой, д. 5, лит. П, помещ.4Н-18

Изготовитель

Общество с ограниченной ответственностью «ОКБ Веста»

(ООО «ОКБ Веста»)

ИНН 7816211390

Адрес: 192102, г. Санкт-Петербург, ул. Самойловой, д. 5, лит. П, помещ.4Н-18 Телефон: (812) 712-92-15, факс: (812) 766-18-55

E-mail: okbvesta@peterlink.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Weeeb-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.

Лист № 1 Регистрационный № 85467-22                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Трансформаторы тока измерительные МАК-ru (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформатор состоит из тороидального магнитопровода, на который намотана вторичная обмотка. Первичной обмоткой трансформатора служит кабельный или шинный ввод низковольтных распределительных щитов.

Трансформаторы имеют ряд модификаций, отличающихся категорией размещения, принципом конструкции, видом изоляции, количеством вторичных обмоток, назначением вторичных обмоток, классами точности, значениями первичного и вторичного токов обмотки, номинальной нагрузкой, габаритными размерами, массой.

На корпус трансформаторов нанесены технические данные.

Нанесение знака поверки на трансформаторы не предусмотрено.

Заводской номер, в виде цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр трансформаторов, наносится на корпус методом лазерной гравировки.

Общий вид трансформаторов и схема пломбировки представлены на рисунках 1 и 2 соответственно.

Место нанесения пломбы

Рисунок 2 - Схема пломбировки

Рисунок 1 - Общий вид трансформаторов

Структура условного обозначения трансформаторов приведена на рисунке 3.

MAK-ru 62/30 80/5, cl.1, 1,5VA, № 430. индивидуальный номер трансформатора;

номинальная нагрузка, В •А; класс точности; номинальный ток вторичной обмотки, А; номинальный ток первичной обмотки, А; размер шины, мм; ширина трансформатора, мм.

Рисунок 3 - Структура условного обозначения трансформаторов тока MAK-ru

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом или методом наклейки, на табличку технических данных или на корпус трансформатора одним из перечисленных ниже методов:

• - фотохимическим методом с рельефным изображением;

• - методом термотрансферной маркировки;

• - методом струйной маркировки;

• - методом лазерной маркировки.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

приведены в разделе «Устройство и принцип действия» руководства по эксплуатации АТЕ.000.0001.00.000.00 РЭ.

ТУ 27.11.40-001-46885162-2021 Трансформаторы тока измерительные типа MAK-ru. Технические условия.

Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

Общество с ограниченной ответственностью «ЭЛЕРОН про»

(ООО «ЭЛЕРОН про»)

ИНН 7805774546

Юридический адрес: 188540, Ленинградская обл., г.о. Сосновоборский, г. Сосновый Бор, ул. Индустриальная, д. 3

Изготовитель

Общество с ограниченной ответственностью «ЭЛЕРОН про»

(ООО «ЭЛЕРОН про»)

ИНН 7805774546

Юридический адрес: 188540, Ленинградская обл., г.о. Сосновоборский, г. Сосновый Бор, ул. Индустриальная, д. 3

Адрес: 188544, Ленинградская обл., г. Сосновый Бор, ул. Индустриальная, д. 3 Телефон: +7 (812) 665-75-55

Web-сайт: https://eleron.pro

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2а Телефон: 8 (343) 236-30-15

Факс: 8 (343) 350-40-81

e-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.

Регистрационный № 71394-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Измерители влажности и температуры ИВТМ-7 (далее - измерители) предназначены для измерений относительной влажности, температуры и атмосферного давления в неагрессивных технологических газах и газовых смесях в отдельных модификациях.

Описание средства измерений

Принцип действия измерителей основан на сорбционном методе измерения влажности, заключающемся в изменении электрической ёмкости сенсора влажности, представляющего собой конденсатор с тонкой полимерной плёнкой в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого газа в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора. Для измерений температуры в измерителях используются платиновые терморезисторы, для измерений давления используются резистивные тензометрические сенсоры. Измерители представляют собой автоматические приборы непрерывного действия, выполненные в виде электронного блока, к которому непосредственно, либо с помощью удлинительного кабеля, подключаются измерительные преобразователи. Измерители имеют различные модификации и конструктивные исполнения электронных блоков и измерительных преобразователей, определяемые согласно маркировке и приведённые в таблице 1. Измерители осуществляют пересчет единиц относительной влажности в единицы объёмной доли влаги [ppm], абсолютной влажности [г/м³], температуры точки росы [°С].

Таблица 1 - Модификации и конструктивные исполнения измерителей

Продолжение таблицы 1

Модификация ИВТМ-7 Н представляет собой переносной измеритель, выполняющий встроенные функции измерений относительной влажности и температуры (за исключением исполнения ИВТМ-7 Н-05-1В, выполняющего функцию измерений температуры), передачи данных по цифровым интерфейсам связи RS-232 или RS-485, передачи измеренных значений относительной влажности и температуры в виде аналогового выходного сигнала Питание модификации осуществляется от постоянного тока от 4 до 30 В.

Модификация ИВТМ-7 Р представляет собой переносной измеритель, выполняющий

Лист № 4 Всего листов 32 встроенные функции измерений относительной влажности, температуры и атмосферного давления (в зависимости от исполнения), передачи данных по цифровому интерфейсу связи USB, регистрации измеряемых параметров. Измерительные преобразователи располагаются внутри корпуса. Питание производится от внутреннего (заменяемого) элемента питания или по интерфейсу USB.

Модификация ИВТМ-7 К представляет собой переносной измеритель с дисплеем, выполняющий встроенные функции измерений относительной влажности, температуры и атмосферного давления (в зависимости от исполнения), редактирования параметров настройки, передачи данных по цифровому интерфейсу RS-232 или USB, звуковой сигнализации при нарушении пороговых значений и ошибках, регистрации измеряемых параметров. Измерительные преобразователи ИПВТ-03, входящие в комплект модификации ИВТМ-7 К, являются взаимозаменяемыми. Питание модификации осуществляется от внутренних заменяемых элементов питания или от сетевого адаптера.

Модификация ИВТМ-7 М представляет собой переносной измеритель, выполняющий встроенные функции измерений относительной влажности, температуры и атмосферного давления (в зависимости от исполнения), редактирования параметров настройки, звуковой сигнализации при нарушении пороговых значений и ошибках, передачи данных по интерфейсам связи (в зависимости от исполнения) RS-232, RS-485, USB, Ethernet, Bluetooth и радиоканалу, регистрации параметров измерения. Измерительные преобразователи, входящие в комплект с измерителями модификации ИВТМ-7 М не являются взаимозаменяемыми и могут устанавливаться на корпусе приборов через разъем или подсоединяться через удлинительный кабель. Питание модификации осуществляется от внутренних заменяемых элементов питания или от сетевого адаптера.

Модификация ИВТМ-7 /Х представляет собой стационарный многоканальный измеритель настольного или щитового исполнения с дисплеем и вынесенными измерительными преобразователями ИПВТ-03, выполняющий встроенные функции одновременного отображения измеряемых значений относительной влажности и температуры, настройки режимов работы, регулирования относительной влажности и температуры по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи RS-232, RS-485, USB, Ethernet регистрации параметров измерения. Измерительные преобразователи, входящие в комплект модификации ИВТМ-7 /Х, являются взаимозаменяемыми. Питание модификации производится как от сети переменного тока 220 В, так и от постоянного тока от 12 до 24 В. Общий вид измерителей разных исполнений и модификаций представлены на рисунках 1-43. Общий вид измерительных преобразователей разных исполнений представлены на рисунках 44-55. Схема пломбирования измерителей от несанкционированного доступа приведена на рисунке 56.

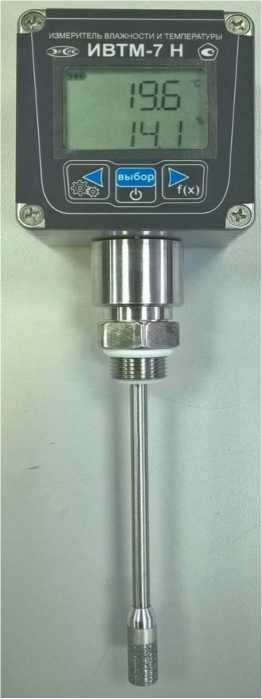

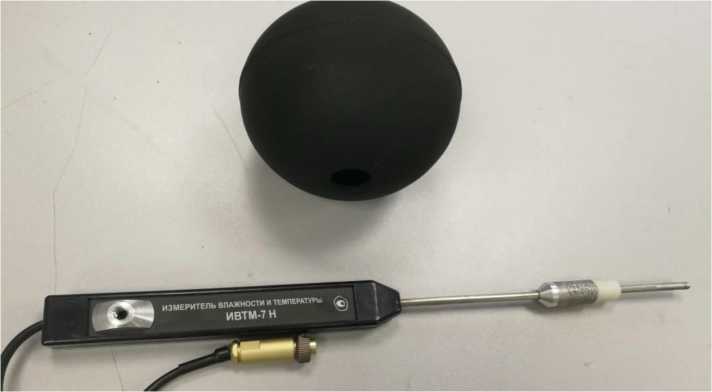

Рисунок 1 - Общий вид измерителя ИВТМ-7 Н исполнений ИВТМ-7 Н-01 и ИВТМ-7 Н-02

Рисунок 2 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-03

Рисунок 3 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-04

Рисунок 4 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-05

Рисунок 5 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-06

Рисунок 6 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-И-06

Рисунок 8 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-09

Рисунок 9 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-11

Рисунок 10 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-12

Рисунок 11 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-13

Рисунок 12 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-14

Рисунок 13 - Общий вид измерителя ИВТМ-7 Р исполнения ИВТМ-7 Р-01

Рисунок 14 - Общий вид измерителя ИВТМ-7 Р исполнения ИВТМ-7 Р-02

Рисунок 16 - Общий вид измерителя ИВТМ-7 Р исполнения ИВТМ-7 Р-03

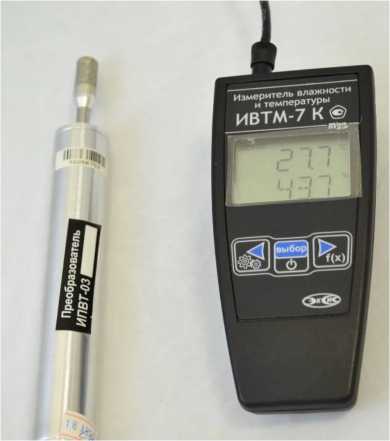

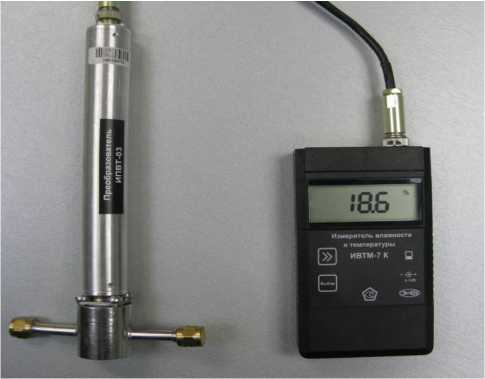

Рисунок 17 - Общий вид измерителя ИВТМ-7 К

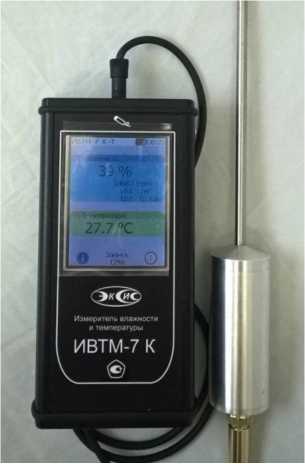

Рисунок 19 - Общий вид измерителя ИВТМ-7 К исполнение ИВТМ-7 К-Т

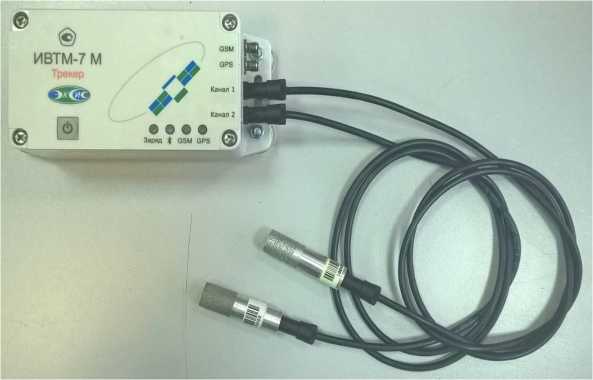

Рисунок 22 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 2-В

Рисунок 23 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 3 с интерфейсами RS-485 (слева) и Ethernet (справа)

Рисунок 24 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 3-В

Рисунок 26 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 4-1

Рисунок 27 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 5

Рисунок 28 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 6

Рисунок 29 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 6-1

Рисунок 30 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 7

Рисунок 31 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 7-1

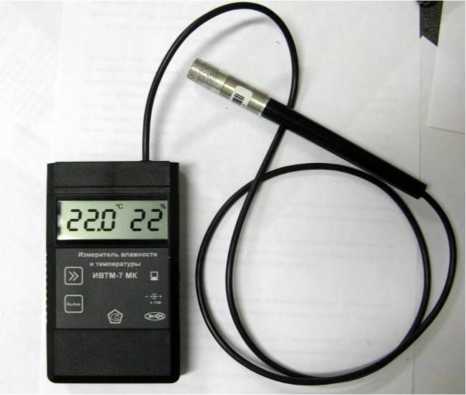

Рисунок 32 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М К

Рисунок 33 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М С

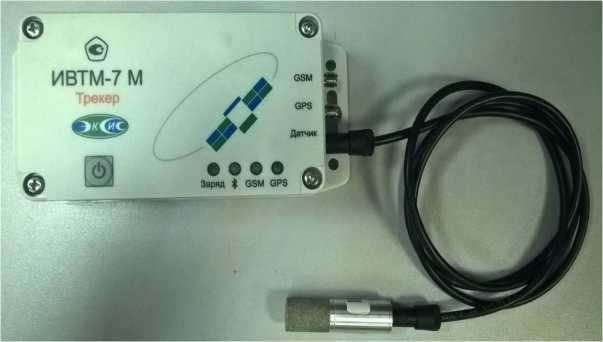

Рисунок 35 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М ТР-2

Рисунок 36 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М ТР-3

Рисунок 37 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М ТР-4

Рисунок 38 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М ТР-5

Рисунок 39 - Общий вид измерителя ИВТМ-7 /X исполнения ИВТМ-7 /Х-Щ

Рисунок 41 - Общий вид измерителя ИВТМ-7 /X исполнения ИВТМ-7 /Х-Щ2

исполнения ИВТМ-7 /1-С

исполнения ИВТМ-7 /3-С

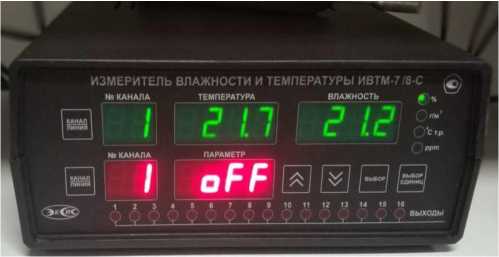

исполнения ИВТМ-7 /8-С

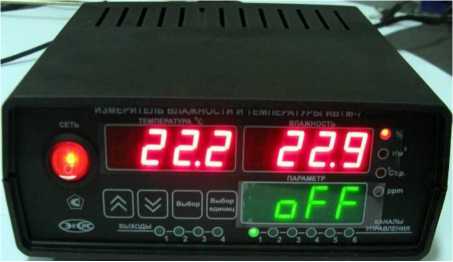

Рисунок 42 - Общий вид измерителя ИВТМ-7 /X (на примере одноканального, трехканального и восьмиканального исполнений)

а) исполнение ИВТМ-7 /16-Т

б) исполнение ИВТМ-7 /8-Т

в) исполнение ИВТМ-7 /4-Т

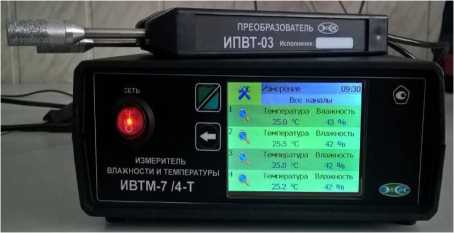

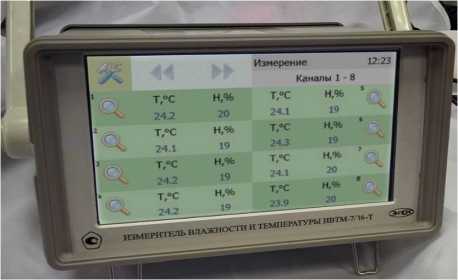

Рисунок 43 - Общий вид измерителя ИВТМ-7 /X исполнения ИВТМ-7 /Х-Т (на примере 16-канального, 8-канального и 4-канального исполнений)

Рисунок 44 - Измерительный преобразователь ИПВТ-03-01

Рисунок 45 - Измерительный преобразователь ИПВТ-03-02

Рисунок 46 - Измерительный преобразователь ИПВТ-03-03

Рисунок 47 - Измерительный преобразователь ИПВТ-03-04

Рисунок 48 - Измерительный преобразователь ИПВТ-03-05

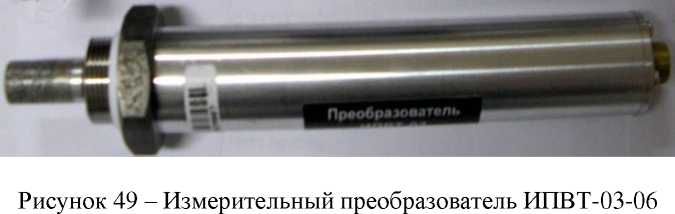

Рисунок 50 - Измерительный преобразователь ИПВТ-03-07

Рисунок 51 - Измерительный преобразователь ИПВТ-03-09

Рисунок 52 - Измерительный преобразователь ИПВТ-03-11

Рисунок 53 - Измерительный преобразователь ИПВТ-03-12

Рисунок 54 - Измерительный преобразователь ИПВТ-03-13

Рисунок 55 - Измерительный преобразователь ИПВТ-03-14

Место

пломбирования

Место

пломбирования

Измерение

Каналы 1 - 8

*'---Н,%

Измерен ине          09:30

Все каналы

Температура Влажно» и.

ИЗМЕРИТЕЛЬ

ВЛАЖНОСТИ И ТЕМПЕРАТУРЫ

ИВТМ-7 /4-Т

Место

пломбирования

Место пломбирования

Место

пломбирования

Место

пломбирования

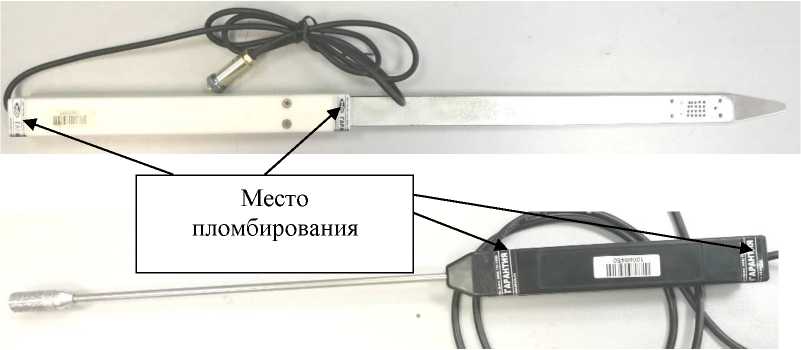

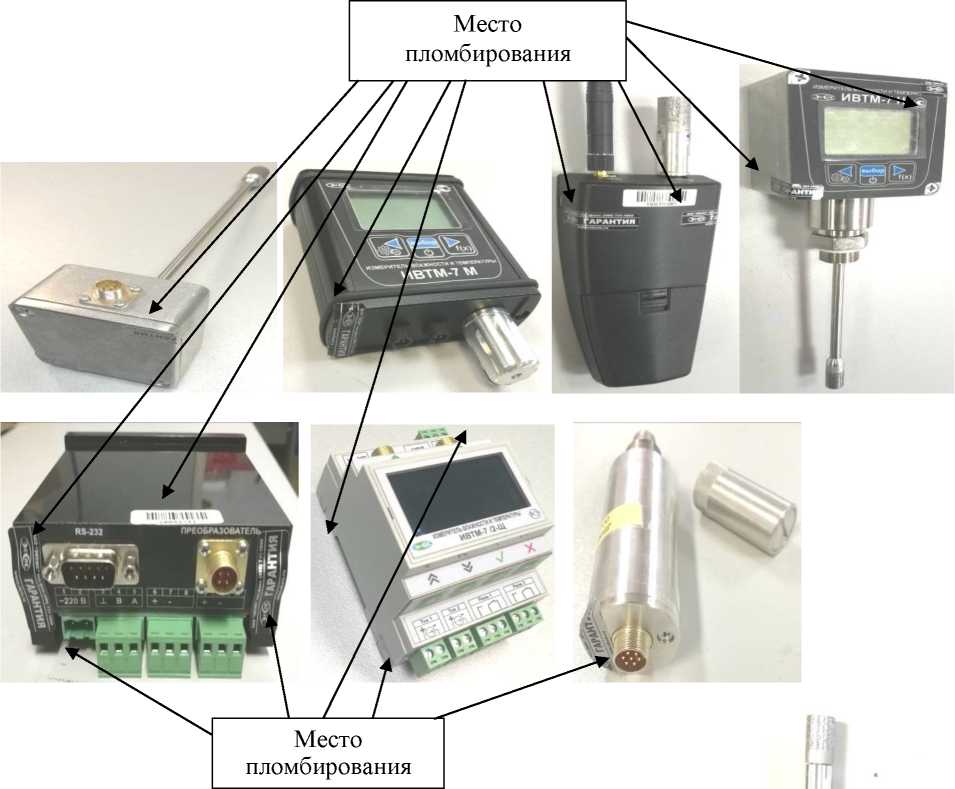

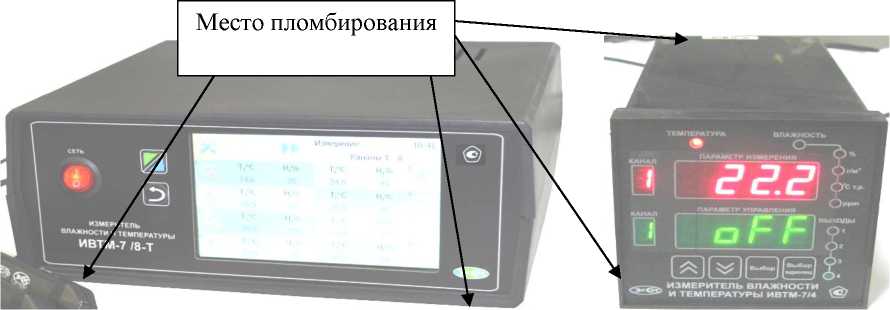

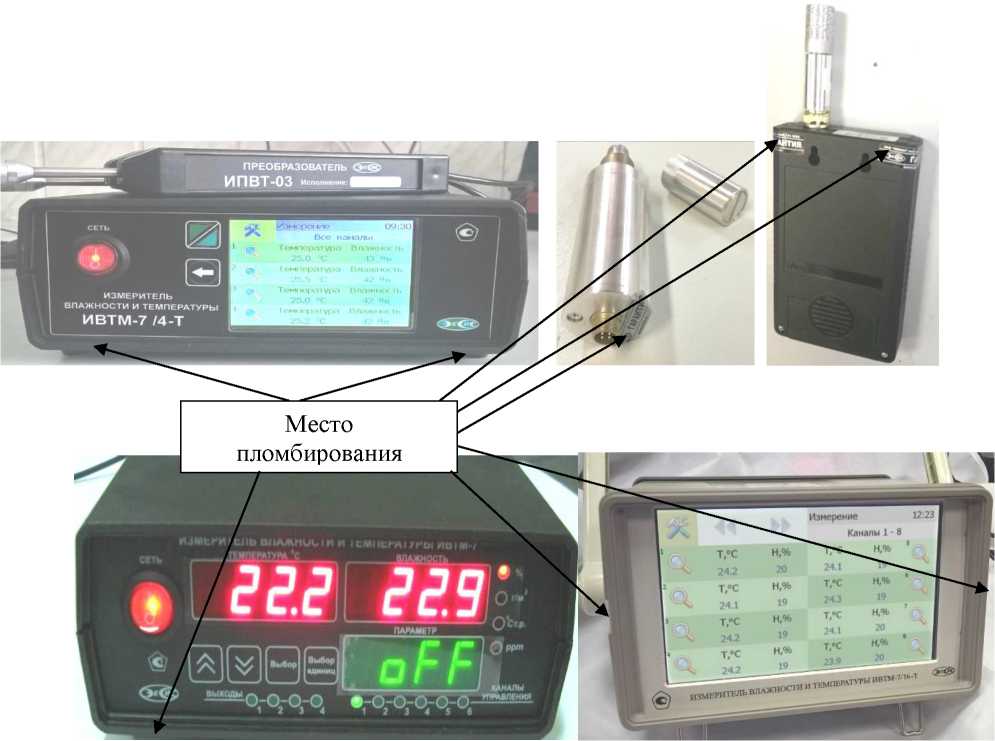

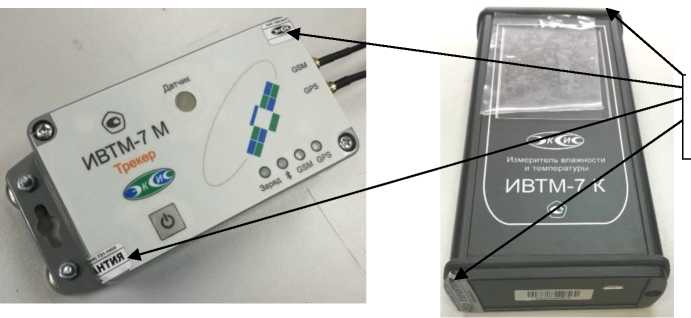

Рисунок 56 - Схема пломбирования измерителей от несанкционированного доступа (Стрелками указаны места пломбирования от несанкционированного доступа)

Измерители ИВТМ-7 функционируют под управлением встроенного программного обеспечения, которое осуществляет функции сбора, обработки, хранения, передачи посредством интерфейсов связи USB 2.0, Ethernet, RS 232, RS 485, Bluetooth и радиоканалу на персональный компьютер или мобильный телефон/планшет/другое устройство и отображения результатов измерений на дисплее или вывода в виде унифицированного аналогового сигнала.

Также имеется автономное программное обеспечение, предназначенное для удаленного непрерывного мониторинга текущих измерений, которое осуществляет сервисные функции, диагностические функции, позволяет считать записанные значения из памяти измерителей ИВТМ-7 для последующей обработки.

Автономное программное обеспечение «EVL», «Net Collect Server», «Eksis Tracking server», «MSingle» устанавливается на персональный компьютер под управлением операционной системы Microsoft Windows XP/7/8/10.

Автономное программное обеспечение «Eksis Android Lab» и «M7 tracker config» устанавливается на мобильный телефон или планшет под управлением операционной системы Android 4.4 и выше.

Влияние программного обеспечения на метрологические характеристики измерителей влажности и температуры газов ИВТМ-7 учтено при нормировании метрологических характеристик измерителей.

Уровень защиты по ГОСТ Р 50.2.077-2014 соответствует: встроенного ПО измерителей ИВТМ 7 - «средний»; автономного ПО - «низкий».

Идентификационные данные встроенного и автономного ПО приведены в таблице 2 и таблице 3.

аблица 2 - Идентификационные данные встроенного программного обеспечения

аблица 3 - Идентификационные данные автономного программного обеспечения

Метрологические и технические характеристики

Таблица 4 - Диапазоны измерений и пределы допускаемой основной абсолютной погрешности измерений относительной влажности

Продолжение таблицы 4

аблица 5 - Диапазоны измерений температуры

Продолжение таблицы 5

Таблица 6 - Диапазоны и пределы допускаемой абсолютной погрешности измерений атмосферного давления

аблица 7 - Пределы допускаемой абсолютной погрешности . измерений температуры

Таблица 8 - Пределы допускаемой дополнительной погрешности измерений влажности

аблица 10 - Параметры электрического питания

Таблица 11 - Потребляемая мощность

Таблица 12 - Габаритные размеры

Таблица 13 - Масса измерителей

таблицы 13

Таблица 14 - Характеристики надежности измерителей

Таблица 15 - Условия эксплуатации (окружающая среда) измерителей

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус измерителя в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.

Таблица 16 - Комплектность измерителя

приведены в эксплуатационных документах.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений влажности абсолютного давления в диапазоне от 1 до 1-10⁶ Па

ГОСТ 8.558-2009 Государственная поверочная схема для средств измерений температуры Технические условия ТУ 4311-001-70203816-17 ЗАО «ЭКСИС», Россия

Изготовитель

Акционерное общество «Экологические сенсоры и системы»

(«ЭКСИС»)

(АО «ЭКСИС»)

ИНН 7735125545

Адрес: 124498 г. Москва, г. Зеленоград, пр-д 4922-й, д. 4, стр. 2, помещ. I, ком. 25г Почтовый адрес: 124460, г. Москва, г. Зеленоград, а/я 146

Тел./факс: (499) 731-10-00, 731-77-00

Тел.: (495) 506-40-21

E-mail: eksis@eksis.ru

Web-сайт: www.eksis.ru

Акционерное общество «Практик-НЦ»

(АО «Практик-НЦ»)

ИНН 7735005907

Адрес: 124498, г. Москва, г. Зеленоград, пр-д 4922-й, д. 4, стр. 2, помещ. I, ком. 25

Почтовый адрес: 124460, г. Москва, г. Зеленоград, а/я 13

Тел./факс: (499) 731-10-00, 731-77-00

Тел.: (495) 506-40-21

E-mail: pnc@pnc.ru

Web-сайт: www.pnc.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
