Лист № 1 Регистрационный № 82615-21                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры комбинационного рассеяния света (далее - спектрометры) предназначены для измерений положения пиков пропускания и поглощения на шкале волновых чисел, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в инфракрасной области в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Принцип действия спектрометров основан на регистрации спектров, отвечающих колебательным или вращательным переходам молекул с характерными частотами, возникающих под воздействием монохроматического излучения. Монохроматическое излучение, падающее на определяемое вещество, взаимодействует с молекулами данного вещества. Происходит обмен энергией между квантом излучения и молекулами определяемого вещества, в результате которого возникает неупругое (рамановское) рассеяние на молекулах определяемого вещества. В спектре рассеянного излучения возникают спектральные линии, отличные от спектральных линий первичного (возбуждающего) излучения. Количество и расположение данных линий определяются молекулярной структурой определяемого вещества. Интенсивность линий, наблюдаемых в спектре, пропорциональна количеству определяемого вещества.

Спектрометры выпускаются следующих моделей: NanoRam (BWS456-785), NanoRam-1064 (BWS456-1064), TacticID-GP Plus (BWS496PS-785GP), TacticID-1064 (BWS492-1064), TacticID Mobile (BWS493TSII), отличающихся мощностью лазера и спектральным разрешением. Спектрометры отличаются цветом корпуса и имеют разные интерфейсы для подключения к компьютеру: Ethernet, Wi-Fi, USB, Bluetooth, micro-USB.

Конструктивно спектрометры изготовлены в виде моноблока, в котором находятся: источник излучения - He-Ne лазер разной мощностью: от 300 до 420 мВт, специализированная аналоговая интегральная микросхема. К спектрометру может быть подключен погружной измерительный зонд.

Каждый экземпляр спектрометра имеет серийный номер. Серийный номер расположен на задней части корпуса спектрометра, имеет буквенный формат и наносится типографским или иным пригодным способом.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид спектрометров представлен на рисунке 1.

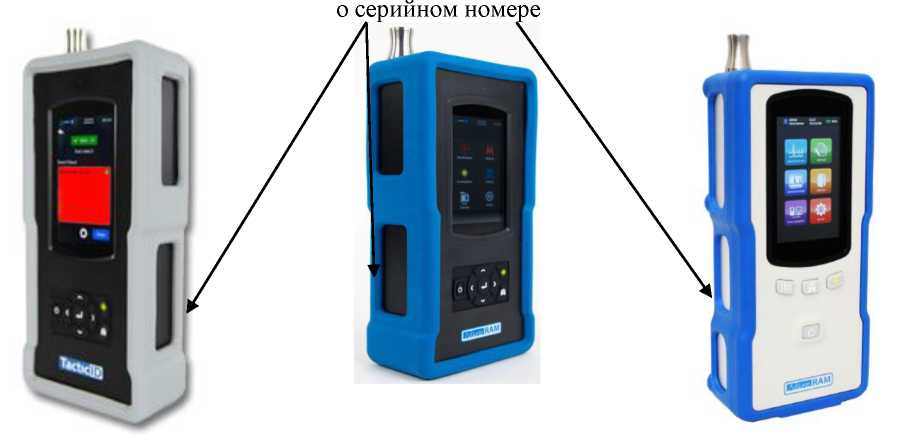

Обозначение места нанесения маркировочной наклейки, содержащей информацию

Спектрометры модели

TacticID-1064

Спектрометры модели

NanoRam-1064 (BWS456-1064)

Спектрометры модели

NanoRam (BWS456-785)

(BWS492-1064)

Обозначение места нанесения маркировочной наклейки, содержащей информацию о серийном номере

Спектрометры модели

TacticID Mobile (BWS493TSII)

Спектрометры модели

TacticID-GP Plus (BWS496PS-785GP)

Рисунок 1 - Общий вид спектрометров комбинационного рассеяния света моделей

NanoRam (BWS456-785), NanoRam-1064 (BWS456-1064), TacticID-GP Plus (BWS496PS-785GP), TacticID-1064 (BWS492-1064), TacticID Mobile (BWS493TSII) и обозначение места нанесения маркировочной наклейки, содержащей информацию о серийном номере

Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).

Спектрометры оснащены встроенным и автономным программным обеспечением (ПО). ПО является метрологически значимым и выполняет следующие функции:

- управление спектрометром;

- вычисление, хранение, передача результатов измерений;

- редактирование параметров спектрометра.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

¹⁾ - при 912 нм (для лазера 785 нм), 1296 нм (для лазера 1064 нм)

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики.

Таблица 4 - Комплектность средства измерений

• - модель NanoRam (BWS456-785): приведены в Руководстве по эксплуатации в разделе 3 «Работа с прибором NanoRam»;

• - модель NanoRam-1064 (BWS456-1064): приведены в Руководстве по эксплуатации в разделе 4 «Работа с прибором NanoRam-1064»;

• - модель TacticID-GP Plus (BWS496PS-785GP): приведены в Руководстве по эксплуатации в разделе 5 «Работа с операционной системой TOS Plus»;

• - модель TacticID-1064 (BWS492-1064): приведены в Руководстве по эксплуатации в разделе 3 «Работа с прибором TacticID-1064»;

- модель TacticID Mobile (BWS493TSII): приведены в Руководстве по эксплуатации в разделе 3 «Эксплуатация TacticID Mobile».

Нормативные документы, устанавливающие требования к средству измерений Техническая документация фирмы изготовителя B&W Tek LLC, Соединенные Штаты Америки

Приказ Росстандарта № 2840 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

B&W Tek LLC, Соединенные Штаты Америки

Адрес: 19 Shea Way, Newark, DE 19713, USA

Телефон: 8 (302) 368-7824, факс: 8 (302) 368-7830

Web-сайт: https://bwtek.com/

E-mail: marketing@bwtek.com

B&W Tek LLC, Соединенные Штаты Америки

Адрес: 19 Shea Way, Newark, DE 19713, USA

Телефон: 8 (302) 368-7824, факс: 8 (302) 368-7830

Web-сайт: https://bwtek.com/

E-mail: marketing@bwtek.com

Уральский научно-исследовательский институт метрологии - филиал федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон: +7 (343) 350-26-18; факс: (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева», уникальный номер в реестре аккредитованных лиц № RA.RU.311373 от 19.10.2015 г. по проведению испытаний средств измерений в целях утверждения типа.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

24 июля 2026 г.                                                                   „         1474

________ №_______

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденного типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.

• 2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

Р Е Е

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ «__ »    июля 2026 г. № _____

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений причина внесения изменений
