п/п

Наименование типа

Обозначение

типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Системы автоматизированного контроля и управления оборудованием криогенного машиностроения

65102-16

Публичное акционерное общество криогенного машиностроения (ПАО «Криогенмаш»), г. Балашиха Московской обл. Адрес: 143907, М.О., г. Балашиха, пр-т Ленина, д. 67. тел. +7 (495) 505 93 33 e-mail: root@cryogenmash .ru ИНН 501000066

Акционерное общество криогенного машиностроения (АО «Криогенмаш») Адрес: 143907, Московская обл., г. Балашиха, пр-кт Ленина, д. 67 тел. +7 (495) 505 93 33 e-mail: root@cryogenmash.r u

ИНН 5001000066

Акционерное общество криогенного машиностроения (АО «Криогенмаш») Юридический адрес: 143907, Московская обл., г. Балашиха, пр-кт Ленина, д. 67 тел. +7 (495) 505 93

33 e-mail: root@cryogenmash.ru

ИНН 5001000066

Акционерное общество криогенного машиностроения (АО «Криогенмаш»), Московской обл., г. Балашиха

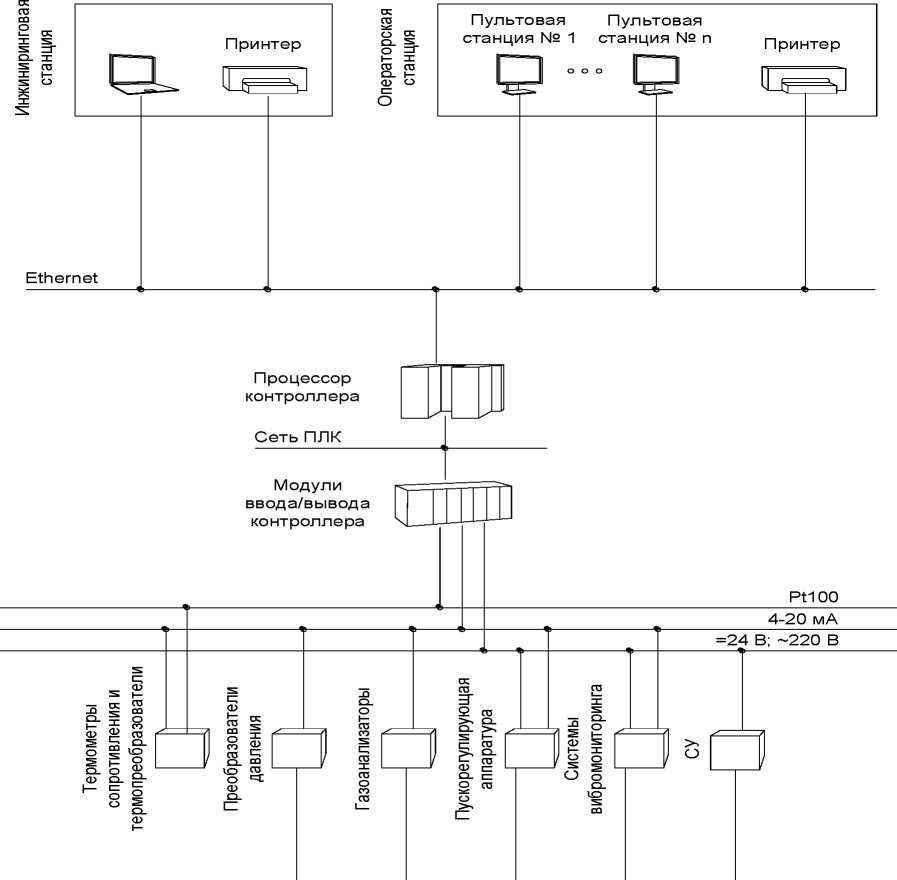

Типы контроллеров, используемые в АСУОКМ

Модули контроллеров, используемые в АСУОКМ

для приема и преобразования сигналов от датчиков в диапазоне 4-20 мА

для приема и преобразования сигналов от термопреобразователей сопротивления типа 100П,

Pt100

Контроллеры программируемые Simatic S7

Simatic S7-300

6ES7 331-7KB0x-xxxx

SIPLUS 6AG1 331-7KB0x-xxxx

6ES7 331-7KF0x-xxxx

SIPLUS 6AG1 331-7KF0x-xxxx 6ES7 331-7NF0x-xxxx ;

6ES7 331-7NF1x-xxxx

6ES7 331-7RD0x-xxxx ;

6ES7 331-1KF0x-xxxx

6ES7 331-7HF0x-xxxx

6ES7 331-1KF0x-xxxx

(±1,0 °С, ±0,2 ^ОС*)

6ES7 331-7PF0x-xxxx (±0,5 oQ;

6ES7 331-7SF0x-xxxx

(±0,2 ОС, ±0,05 ОС*)

Simatic S7-400

6ES7431-1KF1x-xxxx

6ES7431-7QH0x-xxxx

6ES7431-7KF0x-xxxx 6ES7431-0HH0x-xxxx;

6AG1431-0HH0x-

6ES7431-1KF1x-xxxx (±0,2 ОС*) 6ES7431-7KF0x-xxxx(±0,5 ОС), 6ES7431-7QH0x-xxxx (±0,2 ОС*)

Simatic S7-1200

6ES7231-4HAxx-xxxx

6ES7 231-4HDxx-xxxx;

6AG1 231 -4HDхх-хххх ;

6ES7 231-4HFxx-xxxx;

6ES7 231-5NDxx-xxxx ;

6ES7 234-4HEхх-xxxx;

6AG1 234-4HEхх-хххх

6ES7 231-5PAхх-хххх;

6ES7 231-5PDxx-xxxx;

6AG1 231-5PDхх-хххх;

6ES7 231-5PFxx-xxxx;

6AG1 231-5PFхх-хххх

( ±0,8 ОС, ±0,5 ОС, ±0,2 ОС *)

S7-1500

6ES7531-7NF**-*AB*

6ES7531-7KF**-*AB*

6ES7531-7QD**-*AB*

6ES7534-7QE**-*AB *

6ES7531-7KF**-*AB*; 6ES7531-7QD**-*AB*; 6ES7534-7QE**-*AB *

( ±0,7 ОС, ±0,2 ос*)

Logix PAC

1715-IF16, 1734-IE4S, 1734-IE2C, 1734-IE4C, 1734-IE8C, 1756-IF6CIS, 1756-IF6I 1756-IF8, 1756-IF8H, 1756-IF16 1756-IF16H 1769-L24ER-QBFC1B, 1769-L27ERM-QBFC1B 1769-IF4, 1769-IF4I, 1769-IF8 1794-IE8/1794-IE8XT, 1794-IE8H, 1794-IF8IH, 1794-IE12, 1794-IF4I/1794-IF4IXT 1797-IE8, 1797-IE8H, 1797-IE8NF

1734-IR2, 1756-IR6I (±1,0 oQ 1769-IR6 , 1769-L24ER-QBFC1B, 1769-L27ERM-QBFC1B, 1794-IR8/1794-IR8XT (± 0,5 ОС) 1794-IRT8/1794-IRT8XT, 1797-IRT8 (±1,0°С)

Типы контроллеров, используемые в

АСУОКМ

Модули контроллеров, используемые в АСУОКМ

для приема и преобразования сигналов от датчиков в диапазоне 4-20 мА

для приема и преобразования сигналов от термопреобразователей сопротивления типов 100 П, Pt100

PLC

1746-NI8, 1746-NI16I

1762-IF2,   1769-IF4, 1769-IF4I,

1769-IF8, 1769-IF16C

1746-NR4, 1746-NR8

(±0,5 °С, ±1,0 °С)

1762-IR4, 1769-IR6 (±0,5 °С)

Пределы основной допускаемой погрешности модулей контроллеров

не более 0,5 % диапазона измерений

±0,2 °С ; ±0,5 °С; ±0,7 °С, ±0,8 °С, ±1,0 °С

Примечания

Диапазон входных сигналов от термопреобразователей сопротивления типа Pt100 модулей контроллеров, указанных в столбце 3, соответствует температурному от - 200 до + 850 °С; пределы основной допускаемой абсолютной погрешности приведены в скобках;

*приведены пределы основной допускаемой абсолютной погрешности в климатическом диапазоне от - 120 до + 130 °С.

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

SIMATIC

WinCC

Factory Talk

View Studio

Factory Talk

View Machine

Edition

Experion

FAST/

TOOLS

Номер версии (идентификационный номер) ПО

не ниже 7.0

не ниже 7.0

не ниже 8.0

не ниже

4.2а

не ниже

R9/03

Цифровой идентификатор ПО

номер версии

Алгоритм вычисления цифрового идентификатора

не используется

Первичный измерительный преобразователь (ПИП) ИК

Верхние пределы / диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённой, %

Д - абсолютной, 6 - относительной, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой основной погрешности ИК, y - приведённой, % Д - абсолютной, 6 - относительной, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

1 ИК избыточного давления

•    датчики давления Мет-

ран-150 (Госреестр №32854

13) модели CG, CGR, исполнения 1-5 модели TG, TGR; исполнения 2-5

Верхние пределы от 1,0 до 10 МПа

от 1,0 до 60 МПа, для модели TGR до 63 МПа

±0,075 (y)

±0,1 (y)

±0,2 (Y)

±0,5 (Y)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±1,0 (Y)

•    преобразователи давле

ния измерительные EJ* (Гос-реестр № 59868-15);

с датчиком EJХ430A, исп. А исп.В

Верхние пределы от 1,0 до 3,5 МПа от 80 кПа до 16 МПа

от ±0,04 (y) до ±(0,005+

+0,005 K)

⁽Y⁾

Первичный измерительный преобразователь (ПИП) ИК

Верхние пределы / диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, %

Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой основной погрешности ИК, y - приведённая, % Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

с датчиком EJA430A, исп. А исп. В с датчиком EJX430A, исп. А исп.В с датчиком EJA440A, исп. C uot.D с датчиком EJA510A, EJA530A, исп. А исп. В исп. C исп. D

Верхние пределы от 30 кПа до 3,0 МПа от 140 кПа до 14

МПа

от 1,0 до 3,5 МПа от 80 кПа до 16 МПа от 5,0 до 32 МПа от 5 кПа до 50 МПа

от 10 до 200 кПа от 0,1 до 2,0 МПа от 0,5 до 10 МПа от 5 до 50 МПа

±0,075 (y)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±1,0 (y)

•    преобразователи давле

ния измерительные Sitrans P типа 7MF (Госреестр № 61003-15);

модели 7MF8010

7MF1120

моделей SITRANS P P300,

SITRANS P DSIII SITRANS P P300 PA, SITRANS P DS1III PA

Верхние пределы

от 0,016 до 4,0 МПа до 32 МПа

до 70 МПа

±0,2 (y) ±0,25 (y) не более ±(0,005 K +0,07) (y)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

Первичный измерительный преобразователь (ПИП) ИК

Верхние пределы / диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, %

Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой основной погрешности ИК, y - приведённая, % Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

•    преобразователи давле

ния ST 3000 (Госреестр

№ 14250-05) моделей

STG,

STR

Верхние пределы от 35 кПа до 3,5 МПа от 700 кПа до 21 МПа

от 35 кПа до 21 МПа

±0,1 (y)

±0,15 (Y)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±1,0 (y)

2 ИК дифференциального давления

•    датчики давления Мет-

ран-150, модели CD, CDR;

исполнения 0-5

Верхние пределы от 0,1 до

10 000 кПа

±0,075 (y) ±0,1 (y) ±0,2 (y) ±0,5 (Y)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±1,0 (y)

Первичный измерительный преобразователь (ПИП) ИК

Верхние пределы / диапазоны измере

ний ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, %

Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой основной погрешности ИК, y - приведённая, % Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

•    преобразователи давле

ния измерительные EJ*; с датчиком EJA110A, исп. L

исп. М исп. H исп. V с датчиком EJА120A, исп. L с датчиком EJА130A, исп. М

исп. H

Верхние пределы от 0,5 до 10 кПа от 1 до 100 кПа от 5 до 500 кПа от 0,14 до 14 МПа от 0,1 до 1 кПа от 1 до 100 кПа от 5 до 500 кПа

±0,075 (y)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±1,0 (y)

•    преобразователи давле

ния измерительные Sitrans P типа 7MF

моделей SITRANS P DSIII SITRANS P DSIII PA, SITRANS P DS1III FF

Верхние пределы от 0,5 до 3 МПа

±0,15 (y)

при K до 10;

±0,3 (y)

при K от 10 до 30;

±(0,0075 K+

+0,075) (y) при K от 30 до 100

•    преобразователи давле

ния ST 3000 моделей STD

STR

Верхние пределы от 0,1 кПа до 21 МПа

от 2,5 до 700 кПа

от ±0,075 до ±0,2 (y) ±0,2 (y)

Первичный измерительный преобразователь (ПИП) ИК

Верхние пределы / диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой основной погрешности ИК, y - приведённая, % Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

3 ИК давления-разрежения

•    датчики давления Мет-

ран-150,

модели CG, CGR исполнение 1 исполнения 2-4 модели TG, TGR, исполнения 2-4

Диапазоны измерений с поддиапазонами от - 2 до 2 кПа от - 98 до 1600 кПа от -100 до 1600 кПа

±0,075 (y) ±0,1 (Y) ±0,15 (y) ±0,2(y) ±0,5(y)

•    преобразователи давле

ния измерительные EJ*;

с датчиком EJА110A, исп. L исп. М исп. H исп. V

с датчиком EJА120A, исп. L с датчиком EJА130A, исп. М исп. H

Диапазоны измерений с поддиапазонами от -10 до 10 кПа от -100 до 100 кПа от -500 до 500 кПа от -0,5 до 14 МПа от -1 до 1 кПа от 1 до 100 кПа от 5 до 500 кПа

±0,075 (y)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±1,0 (y)

•    преобразователи давле

ния измерительные Sitrans P типа 7MF;

моделей SITRANS P DSIII SITRANS P DSIII PA, SITRANS P DS1III FF

Диапазоны измерений с поддиапазонами

от 0,5 до 3 МПа

±0,3 (Y) при K от 10 до 30: ±0,15 (y) при K до 10; ±(0,0075 K + +0,075) (y) при K от 30 до 100

Первичный измерительный преобразователь (ПИП) ИК

Верхние пределы / диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой основной погрешности ИК, Y - приведённая, % Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

преобразователи давле

ния ST 3000

моделей STD

STR

Диапазоны измерений с поддиапазонами от 0,1 кПа до 21 МПа

от 2,5 до 700 кПа

от ±0,075 до ±0,2 (y) ±0,2 (Y)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 табли цы 1

±0,5

±1,0 (Y)

4 ИК атмосферного давления

• •    датчики давления Мет-ран-150,

• •   модели TA, TAR;

Верхние пределы от 3,2 до 5 МПа

±0,1 (Y)

±0,2(Y) ±0,5(y)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±1,0 (Y)

•    преобразователи давле

ния измерительные EJ*;

с датчиком EJА310A, исп. L исп. М исп. А

с   датчиками   EJА510A,

EJА530A, исполнение А исполнение В исполнение С

Верхние пределы от 0,67 до 10 кПа от 1,3 до 130 кПа от 0,003 до 3 МПа

от 10 до 200 кПа от 0,1 до 2 МПа от 0,5 до 5 МПа

от ±0,075 до ±0,2 (Y)

Первичный измерительный преобразователь (ПИП) ИК

Верхние пределы / диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, %

Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой основной погрешности ИК, y - приведённая, % Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

•    преобразователи давле

ния измерительные Sitrans P типа 7MF;

модели 7MF8010

7MF1120

моделей SITRANS P P300,

SITRANS P DSIII SITRANS P P300 PA, SITRANS P DS1III PA

Верхние пределы

от 0,016 до 4 МПа до 5 МПа

от 1,6 до 10 МПа

±0,2 (y)

±0,25 (y)

от ±0,1 до ±0,4 (y)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±1,0 (y)

•    преобразователи давле

ния ST 3000

моделей STA

STR

Верхние пределы

от 6,7 до 104 кПа

от 35 кПа до 3,5

МПа

от 35 кПа до 3,5

МПа

±0,075 (y)

±0,1 (y)

±0,1 (y)

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной абсолютной погрешности ПИП, °C

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК, Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой основной абсолютной погрешности, °C

5 ИК температуры на базе термопреобразователей сопротивления (ТС) типов Pt100, 100П с НСХ по ГОСТ 6651-2009

• •    датчики температуры

ТСПТ (Госреестр № 5717514)       ТСПТ       Ex,

(Госреестр №57176-14) кл. В, С

• •    термометры сопротивления из платины технические ТПТ-1(С) (Госреестр № 46155-10) кл. В, С,

• •    термометры сопротивления из платины технические ТПТ-13 (Госреестр № 39144-08) кл. А, В, С

• •    Термопреобразователи сопротивления TR, TF (Госреестр № 47279-11) кл. А, В

от -196 до +500 °C

±(0,3+0,005 |t|) (кл. В), т.е.

от ±1,3 до ±2,8

в соответствии с выбранным для использования в системе типом контроллеров, столбец 3 таблицы 1

от ±0,2 до

±0,7

с ТС кл. В не более ±3,5 °C (Д)

±(0,15+0,002 |t|) (кл. А), т.е. от ±0,55 до ±1,2

от ±0,2 до ±1,0

с ТС кл. А не более ±3,5 °C (Д)

±(0,6+0,01 |t|) (кл. C), т.е.

от ±2,6 до ±5,6

от ±0,2 до

±0,8

с ТС кл. С не более ± 6,5 °C (Д)

от -196 до +400 °C

±(0,3+0,005 |t|) (кл. В), т.е.

от ±1,3 до ±2,3

от ±0,2 до ±0,7

с ТС кл. В не более

± 3,0 °C (Д)

±(0,15+0,002 |t|) (кл. А), т.е. от ±0,55 до ±0,9

от ±0,2 до ±1,0

с ТС кл. А не более ±3,0 °C (Д)

±(0,6+0,01 |t|) (кл. C), т.е. от ±2,6 до ±4,6

от ±0,2 до ±0,8

с ТС кл. С не более

± 5,5 °C (Д)

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной абсолютной погрешности ПИП, °C

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК, Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой основной абсолютной погрешности, °C

• •    датчики температуры

ТСПТ (Госреестр № 5717514)       ТСПТ       Ex,

(Госреестр №57176-14) кл. В, С;

• •    термометры сопротивления из платины технические ТПТ-1(С) (Госреестр № 46155-10) кл. В, С;

• •    термометры сопротивления из платины технические ТПТ-13 (Госреестр № 39144-08) кл. А, В, С

• •    термопреобразователи сопротивления TR, TF (Госреестр № 47279-11) кл. А, В

от -196 до +300 °C

±(0,3+0,005 |t|) (кл. В), т.е.

от ±1,3 до ±1,8

в соответствии с выбранным для использования в системе типом контроллеров, столбец 3 таблицы 1

от ±0,2 до ±0,7

с ТС кл. В не более ±2,5 °C (Д)

±(0,15+0,002 |t|) (кл. А), т.е. от ±0,55 до ±0,75

от ±0,2 до ±1,0

с ТС кл. А не более ±2,5 °C (Д)

±(0,6+0,01 |t|) (кл. C), т.е. от ±2,6 до ±3,6

от ±0,2 до ±0,5

с ТС кл. С не более ±4,0 °C (Д)

от -196 до +250 °C

±(0,3+0,005 |t|) (кл. В), т.е.

от ±1,3 до ±1,6

от ±0,2 до ±0,5

с ТС кл. В ±2,0 °C (Д)

±(0,15+0,002 |t|) (кл. А), т.е. от ±0,55 до ±0,6

от ±0,2 до ±1,0

с ТС кл. А не более ±2,0 °C (Д)

±(0,6+0,01 |t|) (кл. C), т.е. от ±2,6 до ±3,1

от ±0,2 до ±0,5

с ТС кл. С ±3,5 °C (Д)

•    датчики температуры

ТСПТ (Госреестр № 5717514)       ТСПТ       Ex,

(Госреестр     №57176-14)

кл. В, С;

от -196 до +200 °C

±(0,3+0,005 |t|) (кл. В), т.е.

±1,3

в соответствии с выбранным для использования в системе типом

±0,2

с ТС кл. В ±1,5 °C (Д)

±(0,15+0,002 |t|) (кл. А), т.е. ±0,55

от ±0,2 до ±1,0

с ТС кл. А не более ±1,5 °C (Д)

Первичный измерительный преобразователь (ПИП) ИК

• •    термометры сопротивления из платины технические ТПТ-1(С) (Госреестр №46155-10) кл. В, С;

• •    термометры сопротивления из платины технические ТПТ-13 (Госреестр № 39144-08) кл. А, В, С

• •    термопреобразователи сопротивления TR, TF (Гос-реестр № 47279-11) кл. А, В

Диапазоны измерений ИК¹

Пределы допускаемой основной абсолютной погрешности ПИП, °C

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК, Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой основной абсолютной погрешности, °C

±(0,6+0,01 |t|) (кл. C), т.е.

±2,6

контроллеров, столбец 3 таблицы 1

от ±0,2 до ±0,5

с ТС кл. С ±3,0 °C (Д)

•    датчики температуры

ТСПТ (Госреестр № 57175-

от -100 до +450 °C

±(0,15+0,002 |t|) (кл. А), т.е.

от ±0,35 до ±1,1

в соответствии с выбранным

от ±0,2 до ±0,5

±1,5 °C (Д)

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной абсолютной погрешности ПИП,

°C

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК, Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой основной абсолютной погрешности, °C

14)       ТСПТ       Ex,

(Госреестр №57176-14) кл. А;

•    термометры сопротив

ления из платины технические ТПТ-1(С) (Госреестр № 46155-10) кл. А,

±(0,15+0,002 |t|) (кл. А), т.е.

для использования в системе типом контроллеров, столбец 3 таблицы 1

• •    термометры сопротивления из платины технические ТПТ-13 (Госреестр № 39144-08) кл. А,

• •    термопреобразователи сопротивления TR, TF (Гос-реестр № 47279-11) кл. А

от -100 до +300 °C

от ±0,35 до ±0,75

±0,2

±1,0 °C (Д)

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК, y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

6 ИК температуры на базе термометров микропроцессорных

• термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ex (Госреестр

№ 21968-11):

ТСМУ Метран-274,

ТСПУ Метран-276

ТСМУ Метран-274Exia, -Exd, ТСПУ Метран-276Exia, -Exd

от -50 до +50 °C от -50 до +100 °C 0-180 °C

от -15 до+250 °C

0-300 °C

0-320 °C

±0,25 (y)

±0,5 (Y)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±1,0 (y)

•    преобразователи тем

пературы Метран-280, Мет-ран-280-Ex      (Госреестр

№ 23410-13):

Метран-286, 286- Ex

±0,15 (y) или 0, 4 °C, что больше

±0,5

±1,0 (y)

• термопреобразователи с унифицированным выходным сигналом Метран-2700 (Госреестр № 38548-13):

с НСХ 50М, 100М

от -50 до +50 °C от -50 до +100 °C

0-50 °C

0-100 °C

0-180 °C

±0,15 /±0,25 (y) или 0, 5 °C, что больше

±0,5

±1,0 (y)

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК,

Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

с НСХ Pt100, 100П

от -50 до +50 °C от -50 до +100 °C 0-50 °C 0-100 °C 0-180 °C

от -15 до +250 °C 0-300 °C 0-320 °C

±0,15 /±0,25 (у) или 0, 4 °C, что больше

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±1,0 (Y)

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК,

Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

7 ИК расхода на базе сужающих устройств - стандартных диафрагм по ГОСТ 8.586 (части 1, 2,  5),

конических сопел по МИ 1995-89 для жидких криогенных сред

• •    датчики давления Мет-ран-150, модели CD, CDR;

• •    преобразователи давления измерительные EJ*

• •    преобразователи давления измерительные Sitrans P типа 7MF;

• •    преобразователи давления ST 3000.

Те же ПИП с ИК избыточного давления по п. 1, атмосферного давления по п. 4 и температуры по п.п. 5-6 таблицы для приведения расхода к стандартным условиям

до 500 000 м³/ч, (по разности давлений на сужающем устройстве с верхней границей диапазона от 0,1 до 6 кПа, от 0,25 до 25 кПа)

±4,0 (5)

±2,0 (5)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±4,0 (5)²⁾

±2,0 (5) ²⁾

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК,

Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

8 ИК расхода среды на базе интегральных расходомеров с использованием осредняющей напорной трубки, в том числе с использованием ИК избыточного давления по п. 1, атмосферного давления по п. 4 и температуры по п.п. 5- 6 таблицы для приведения расхода к стандартным условиям

Расходомеры

• •    3051SFA   (Госреестр

№ 46963-11)

• •    Метран 350 (Госреестр

№ 25407-05)

до 500 000 м³/ч

±2,0 (5)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±2,0 (5)²⁾

•    SDF/F      (Госреестр

№ 44907-10)

до 339 000 м3/ч

±2,0 (5)

±2,0 (5)²⁾

•   Метран-150RFA (Гос-

реестр № 43124-09)

до 500 000 м3/ч

±2,5 (5)

±2,5 (5)²⁾

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК,

Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

9 ИК расхода среды на базе интегральных расходомеров с использованием компактных диафрагм

Расходомеры 3051SFC (Гос-реестр №50699-12)

до 228 600 м³/ч

±2,0 (5)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±2,0 (5)²⁾

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК,

Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

10 ИК расхода жидкости на базе электромагнитных расходомеров

• •    Расходомеры электромагнитные 8700 (Госреестр № 14660-12)

• •    Расходомеры электромагнитные Метран-370 (Гос-реестр № 32246-08)

до 1 000 м³/ч

±(0,25 X/D+0,1)

⁽у⁾

±(0,5 X/D+0,1)

⁽у⁾

X -измеренное значение, D-диапазон измерений

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

± 2,0 (5)²⁾

11 ИК концентраций (

объемной доли определяемого компонента) на базе газоанализатора

Газоанализаторы Ultramat 6 (Госреестр № 24802-11)

CO2 в воздухе от 0 до 10 млн^-1

±25 (у)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±26 (у)

Анализаторы кислорода XMO2 (Госреестр № 5134912)

O2 в Ar от 80 до 100 % O2 в Ar от 90 до 100 %

O2 в N2    0-5 %

O2 в N2     0-10 %

O2 в N2 в диапазонах от 10 до 80 % до 10-100 %

±^{3 (}у⁾

±5 (у)

±5 (у) ±5,0 (у)

±3,0 (у)

±^{4 (}у⁾

±5,5 (у)

±5,5 (у)

±^{5,5 (}у⁾

±3,5 (у)

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % А - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК,

Y - приведённая, %

А - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

Газоанализаторы

CGA 351

(Госреестр № 51454-12)

O2 в N2 , O2 в Ar от 0 до 10 млн^-1

O2 в N2 от 0 до 100 млн^-1

±30 (у)

±^{6 (}у⁾

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

н- н

о

Анализаторы кислорода газовые Oxymat 64 (Госреестр № 41714-09)

O2 в N2, O2 в Ar от 0 до 10 млн^-1

O2 в N2 от 0 до100 млн^-1

0-10 %

±25 (у)

±25 (у) ±3,0 (у)

±26 (у)

±26 (у) ±3,5 (у)

Газоанализаторы

ФЛЮОРИТ ЦМ (Госреестр № 49326-12)

O2 в N2

от 1 до 100 млн^-1

±6 (5)

±10 (У)

Газоанализаторы Oxymat 6, Oxymat 61 (Госреестр № 24802-11)

O2 в Ar от 98 до 100 % O2 в N2 0-5 %

O2 в N2 0-10 %

0-100 %

±^{5 (}у⁾

±4,0 (у)

±4,0 (у)

±2,0 (у)

±^{5,5 (}У⁾

±4,5 (у)

±4,5 (у)

±2,5 (у)

Газоанализаторы ГАММА-

100 (Госреестр № 27813-11)

O2 в N2  0-2 %

O2 в N2  0-5 %

±^{4 (}у⁾

±^{4,5 (}У⁾

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК,

Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

Анализаторы микропримесей азота в аргоне

SERVOPRO Plasma k2001 (Госреестр № 47544-11)

N2 в Ar

от 0 до 10 млн^-1

±^{15 (}у⁾

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±20 (у)

Анализаторы LD8000 (Госреестр № 56780-14)

±16 (у) в диап. (0-1) млн^-1

±16 (5) в диап. (1-10) млн^-1

±20 (у)

Газоанализаторы Свет (Гос-реестр № 10903-02)

±20 (у)

±20,5 (у)

Газоанализаторы Ultramat 23 (Госреестр № 24799-14)

CH4 в O2 0-2%

CH4 в N2 0-5 %

CH4 в N2 0-100 %

±2,5 (у) ±2,5 (у)

±2 (у)

±^{4 (}у⁾

Анализаторы влажности

MOISTURE

ANALYZERS мод. MIS1,

MMS3, MMS35, MTS6, PM880, VeriDri (Госреестр

№ 51453-12)

Точка росы воздуха Точка росы азота Точка росы природного газа от -80 до +20 °C

±2 °C (Д) в диап. от -60 до +20 °C ±3 °C (Д) в диап. от -80 до -60 °C

± 4 °C (Д)

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК,

Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

Газоанализаторы Oxymat 6,

Oxymat 61 (Госреестр № 24802-11)

Датчики-газоанализаторы термомагнитные ДАМ (Гос-реестр № 24047-11) Анализаторы кислорода XMO2

O2 в воздухе 0 - 30 %

±2 (у)

±2,5 (у)

±^{3 (}у⁾ в диап. 0-100 %

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±^{3 (}у⁾

±^{5,5 (}у⁾

Газоанализаторы фреонов

КГС-Ф-01А (Госреестр № 56939-14)

Фреон в воздухе 0 - 2 000 мг/м³

±500 мг/м3 (Д)

±550 мг/м3 (Д)

12 ИК концентраций (

объемной доли определяемого компонента) на базе хроматографа

Хроматографы газовые промышленные Maxum edition II (Госреестр

№ 45191-15)

пропан в O2

от 0 до 20 млн^-1

±4 (у)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±7 (у)

Первичный измерительный преобразователь (ПИП) ИК

Диапазоны измерений ИК¹

Пределы допускаемой основной погрешности ПИП, Y - приведённая, % Д - абсолютная, 6 - относительная, %

Вторичная электрическая часть АСУОКМ

Пределы допускаемой погрешности ИК,

Y - приведённая, %

Д - абсолютная, 6 - относительная, %

модули ввода аналоговых сигналов

Пределы допускаемой приведенной основной погрешности, %

13 ИК вибромониторинга (c системами мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования Allen- Bradley DYNAMIX (Госреестр 41158-09)

Вибропреобразователи VK- 202A (Госреестр № 44889-10)

Виброперемещение 0 - 100 мкм

Сигналы от датчиков частоты вращения в диапазонах измерений: 0 -120 Гц;

120 - 8333 Гц

±12 (5)

±0,01 (у)

в соответствии с выбранным для использования в системе типом контроллеров, столбец 2 таблицы 1

±0,5

±14 (у)

±1,0 (у)

Примечания

K - отношение верхнего предела измерений датчика давления к верхней границе настроенного диапазона измерений;

• 1     Приведены максимальные диапазоны измерений в соответствии с описаниями типа на ПИП;

• 2     В ИК 7-10 приведены верхние границы диапазонов измерений, динамический диапазон измерений расхода составляет 1:3.
