Сведения об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Датчики виброскорости |
2A(V) |
83979-21 |
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб"), Нижегородская обл., г. Саров |
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб"), Нижегородская обл., г. Саров |
13.12.2031 |
|
2. |
Измерители напряженности электрических и магнитных полей |
П3-80 |
47825-11 |
Общество с ограниченной ответственностью "Производственнокоммерческая фирма Цифровые приборы" (ООО "ПКФ Цифровые приборы"), г. Москва |
30.08.2031 | |
|
3. |
Меры моделей дефектов |
КО-281 |
84019-21 |
Общество с ограниченной ответственностью "Научнопроизводственное предприятие "Машпроект" (ООО "НПП "Машпроект"), г. Санкт-Петербург |
Общество с ограниченной ответственностью "Научнопроизводственное предприятие "Машпроект" (ООО "НПП "Машпроект"), г. Санкт-Петербург |
13.12.2031 |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
П Р И К А З
31 июля 2026 г.
1530
________ №
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.
-
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененные описания типов средств измерений,
прилагаемые к настоящему приказу.
-
4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 31 » июля 2026 г. № __30
Лист № 1
Всего листов 3
Регистрационный № 84019-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры моделей дефектов КО-281Назначение средства измерений
Меры моделей дефектов КО-281 (далее - меры) предназначены для воспроизведения значений глубины дефектов нарушения сплошности металла типа поверхностной трещины и передачи единицы длины при испытаниях, поверке и калибровке электропотенциальных трещиномеров.
Описание средства измеренийПринцип действия мер основан на воспроизведении заданных значений глубины дефектов типа поверхностной трещины.
Меры представляют собой металлические бруски с нанесенными на их рабочие поверхности дефектами.
Заводские номера, обеспечивающие идентификацию каждого экземпляра меры, имеют цифровой формат и наносятся на боковую поверхность гравировкой, электрокарандашом или в виде этикетки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид мер представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.
Пломбирование мер не предусмотрено.

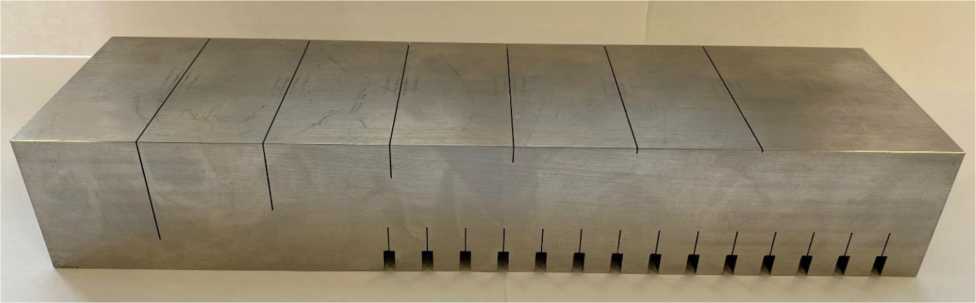

Рисунок 1 - Общий вид мер
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение и допускаемое отклонение глубины дефекта, мм* |
0,5 ± 0,1; 1,0 ± 0,2; 2,0 ± 0,3; 5,0 ± 0,4; 10,0 ± 0,5; 20,0 ± 0,5; 30,0 ± 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм, для значений глубины, мм 0,5 1,0; 2,0 5,0 10,0 20,0; 30,0 |
±0,05 ±0,10 ±0,15 ±0,20 ±0,30 |
|
* количество определяется при заказе и указывается в паспорте | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина раскрытия дефектов, мм* |
от 0,005 до 0,5 |
|
Материал изготовления* |
Ферромагнитный, неферромагнитный |
|
Шероховатость рабочей поверхности Ra, мкм, не более |
3,2 |
|
Габаритные размеры мер, мм, не более
|
260 63 43 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации:
|
от +15 до +35 от 45 до 80 |
|
Средний срок службы, лет, не менее |
5 |
|
* определяется при заказе и указывается в паспорте | |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Меры моделей дефектов КО-281 |
— |
1 шт. |
|
Коробка |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 1 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
ТУ 26.51.66-012-96819331-2020 «Меры моделей дефектов КО-281. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НПП «Машпроект»)
ИНН 7842345739
Адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1
Телефон: (812) 337-55-47
Web-сайт: www.mashproject.ru
E-mail: mail@mashproject.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НПП «Машпроект»)
ИНН 7842345739
Адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1
Телефон: (812) 337-55-47
Web-сайт: www.mashproject.ru
E-mail: mail@mashproject.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Уникальный номер записи об аккредитации в реестре аккредитованных лиц УНИИМ -филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 31 » _________ 2026 г. № 1-_'11Лист № 1
Регистрационный № 47825-11 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители напряженности электрических и магнитных полей П3-80 Назначение средства измеренийИзмерители напряженности электрических и магнитных полей П3-80 предназначены для измерений среднеквадратичных значений напряженности переменных электрических и магнитных полей, а также для измерений напряженности электростатических полей.
Описание средства измерений
Принцип действия измерителей напряженности электрических и магнитных полей П3-80 основан на преобразовании напряженности поля в сигнал электрического напряжения, который затем поступает в аналогово-цифровой преобразователь. После операций фильтрации и детектирования выполняется измерение напряженности поля и его представление на индикаторе.
Преобразование напряженности переменного магнитного поля производится посредством спиралевидного рамочного измерительного преобразователя.
Преобразование напряженности переменного электрического поля производится посредством дипольного измерительного преобразователя, образованного двумя плоскопараллельными пластинами.
Измеряемые компоненты напряженности переменного электрического поля и напряженности переменного магнитного поля перпендикулярны плоскости измерительного преобразователя.
Преобразование напряженности электростатического поля производится посредством измерительного преобразователя на основе механического модулятора.
Измеряемые компоненты вектора напряженности электростатического поля лежат в плоскости вращения модулятора.
Дипольный и рамочный преобразующие элементы конструктивно совмещены в измерительном преобразователе П3-80-ЕН500.
Измерение электростатического поля осуществляется измерительным преобразователем П3-80-Е, который содержит преобразующий элемент в виде механического модулятора.
Электрический сигнал поступает от преобразующих элементов через блок согласования сигналов в аналого-цифровой преобразователь и сигнальный процессор, который осуществляет вычисление всех измеряемых величин.
Измеренные значения напряженности поля передаются на блок индикаторный ЭКОФИЗИКА-D.
Внешний вид измерителя напряженности электрических и магнитных полей П3-80 представлен на рисунке 1.
Элементы измерителей напряженности электрических и магнитных полей П3-80, влияющие на их метрологические характеристики, от несанкционированного доступа защищены пломбированием (фирменной наклейкой).
Места расположения пломб (фирменных наклеек) от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунке 2.
2 3
-
1 - измерительный преобразователь П3-80-Е
-
2 - блок индикаторный ЭКОФИЗИКА-D
-
3 - измерительный преобразователь П3-80-ЕН500
Рисунок 1 - Измеритель напряженности электрических и магнитных полей П3-80
2
Торцевая панель. Вид снизу
-
1 - место нанесения знака утверждения типа
-
2 - места пломбировки (фирменных наклеек) от несанкционированного доступа
-
3 - место нанесения заводского номера
Рисунок 2 - Блок индикаторный ЭКОФИЗИКА-D
Заводской номер наносится на заднюю панель блока индикаторного ЭКОФИЗИКА-D методом тампопечати. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на корпус средства измерений не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО), установленное на встроенный сигнальный процессор, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Идентификационные данные (признаки) ПО измерителей напряженности электрических и магнитных полей П3-80 приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
P3-80 |
|
Номер версии (идентификационный номер) ПО |
Версия 1.02.02 |
|
Цифровой идентификатор ПО |
D4022539 по SHA-1 |
Защита ПО измерителей напряженности электрических и магнитных полей П3-80 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
|
Метрологические и технические характеристики Диапазон частот измерений напряженности магнитного поля Диапазон частот измерений напряженности электрического поля |
от 5 Гц до 500 кГц. от 5 Гц до 500 кГц. |
Режимы фильтрации: 50 Гц узкая полоса, РЕЖ. 50 Гц, 5 - 2000 Гц, 10 - 30 кГц, 2 - 400 кГц, 30 - 300 Гц, 300 - 3000 Гц, 3 - 30 кГц, 30 - 300 кГц.
Пределы допускаемой относительной погрешности измерений напряженности электрического поля на опорных частотах приведены в таблице 2
Таблица 2
|
Режим измерений |
Режим фильтрации |
Опорная частота |
Диапазон напряженности электрического поля |
Погрешность |
|
П3-80-Е400 |
50 Гц узкая полоса |
50 Гц |
420 мВ/м - 100,0 кВ/м |
±15 % |
|
РЕЖ. 50 Гц |
75 Гц |
2,0 В/м - 1,5 кВ/м |
±15 % | |
|
5 - 2000 Гц |
75 Гц |
2,0 В/м - 1,5 кВ/м |
±15 % | |
|
10 - 30 кГц |
20 кГц |
100 мВ/м - 0,5 кВ/м |
±10 % | |
|
2 - 400 кГц, |
20 кГц |
100 мВ/м - 20 В/м |
±15 % | |
|
П3-80-Е300 |
50 Гц узкая полоса |
50 Гц |
420 мВ/м - 100,0 кВ/м |
±15 % |
|
30 - 300 Гц |
50 Гц |
1 В/м - 100,0 кВ/м |
±15 % | |
|
300 - 3000 Гц |
500 Гц |
2,0 В/м - 1,5 кВ/м |
±10 % | |
|
3 - 30 кГц |
10 кГц |
100 мВ/м - 0,5 В/м |
±10 % | |
|
30 - 300кГц |
100 кГц |
200 мВ/м - 20 В/м |
±10 % |
Пределы допускаемой относительной погрешности измерений напряженности магнитного поля на опорных частотах приведены в таблице 3
Таблица 3
|
Режим измерений |
Режим фильтрации |
Опорная частота |
Диапазон напряженности переменного магнитного поля |
Погрешность |
|
П3-80-Н400 |
50 Гц узкая полоса |
50 Гц |
50 мА/м - 1,8 кА/м |
+15 % |
|
РЕЖ:50 Гц |
75 Гц |
200 мА/м - 100 А/м |
+10 % | |
|
5-2000 Гц |
75 Гц |
500 мА/м - 100 А/м |
+10 % | |
|
10-30 кГц |
20 кГц |
5 мА/м - 100 А/м |
+10 % | |
|
2-400 кГц |
20 кГц |
10,0 мА/м - 20 А/м |
+10 % | |
|
П3-80-Н300 |
50 Гц узкая полоса |
50 Гц |
50 мА/м - 1,8 кА/м |
+15 % |
|
30-300 Гц |
50 Гц |
1 А/м - 1,8 кА/м |
+15 % | |
|
300-3000 Гц |
500 Гц |
100 мА/м - 100 А/м |
+15 % | |
|
3-30 кГц |
10 кГц |
5 мА/м - 100 А/м |
+15 % | |
|
30-300 кГц |
100 кГц |
5,0 мА/м - 20 А/м |
+15 % |
Диапазон измеряемых значений напряженности электростатического поля, кВ/м от 0,3 до 200.
Пределы допускаемой относительной погрешности
измерений напряженности электростатического поля, %
Время установления рабочего режима, мин
Время непрерывной работы в рабочих условиях, ч
Рабочие условия эксплуатации:
-
- температура окружающего воздуха, °С от - 10 до + 40
-
- относительная влажность окружающего воздуха при 25°С, %, не более
-
- атмосферное давление, кПа (мм рт.ст.) от 70 до 106,7 (от 460 до 800)
Средняя наработка на отказ, ч, не менее
Габаритные размеры, мм, не более:
-
- блока индикаторного (исполнение 1) 175*85*35
-
- блока индикаторного (исполнение 2) 115*85*25
-
- блока индикаторного (исполнение 3) 165*85*25
-
- преобразователя П3-80-ЕН500 500*110*110
-
- преобразователя П3-80-Е (исполнение 1) в сборе с держателем 473*34*34
-
- преобразователя П3-80Е (исполнение 2) в сборе с держателем 420*40*40
Масса, г, не более:
Знак утверждения типананосится на заднюю панель блока индикаторного ЭКОФИЗИКА-D методом тампопечати и на титульный лист документа «Измеритель напряженности электрических и магнитных полей П3-80. Паспорт-формуляр ПКДУ.411100.00ШС», способ нанесения - офсетный.
Комплектность средства измерений
Комплект поставки измерителей напряженности электрических и магнитных полей П3-80 приведен в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Блок индикаторный ЭКОФИЗИКА-D |
ПКДУ.411100.001.010 |
1 |
|
Преобразователь измерительный П3-80-ЕН500 |
ПКДУ.411100.001.020 |
1 |
|
Преобразователь измерительный П3-80-Е |
ПКДУ.411100.001.030 |
1 |
|
Удлинитель 210 мм |
ПКДУ.411100.001.031 |
1 |
|
Удлинитель 422 мм |
ПКДУ.411100.001.021 |
1 |
|
Держатель |
ПКДУ.411100.001.030 |
2 |
|
Кабель КИ-301-DIN |
ПКДУ.411100.001.040 |
2 |
|
Кейс |
ПКДУ.411100.001.050 |
1 |
|
Руководство по эксплуатации |
ПКДУ.411100.001РЭ |
1 |
|
Паспорт |
ПКДУ.411100.001ПС |
1 |
|
Методика поверки |
- |
1 |
приведены в разделе 8 «Режимы измерения П3-80-Н400, П3-80-Е400, П3-80-Н300 и П3-80-Е300, П3-80-Е» документа ПКДУ.411100.001РЭ «Измеритель напряженности электрических и магнитных полей П3-80. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
ГОСТ Р.8.805-2012 Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Изготовитель
Общество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» (ООО «ПКФ Цифровые приборы»)
ИНН 7716564530
Юридический адрес: 129281, г. Москва, ул. Енисейская, д. 24, кв. 150
Почтовый адрес: 129281, г. Москва, ул. Енисейская, д. 24, кв. 150
Тел: (495) 225-55-01. E-mail: info@octava.info
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИФТРИ»
ГЦИ СИ ФГУП «ВНИИФТРИ»
Адрес: 141750, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744 81 12. Факс: (495) 744 81 12. E-mail: office@vniiftri.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 31 » июля 2026 г. № __30Лист № 1
Всего листов 5
Регистрационный № 83979-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики виброскорости 2A(V) Назначение средства измеренийДатчики виброскорости 2A(V) (далее по тексту - датчики) предназначены для измерений виброскорости при вибрационных и ударных воздействиях.
Описание средства измерений
Принцип действия датчиков основан на преобразовании механических воздействий в электрические сигналы, пропорциональные виброскорости.
Конструктивно датчики представляют собой пьезокерамический чувствительный элемент, инерционную массу, электронную схему, сигнальные выводы и разъём, заключённые в металлический корпус. Чувствительный элемент изолирован от корпуса для защиты от электромагнитных помех.
Датчики имеют модификации, различающиеся видом выходного сигнала (постоянный ток 4...20 мА или напряжение переменного тока), амплитудным и частотным диапазонами измерений, коэффициентом преобразования, способом закрепления на объекте, типом кабельной заделки и выходным соединителем. Конструктивные особенности датчиков приведены в таблице 1.
Структура обозначений датчиков (символы «Х» могут отсутствовать):
|
2 |
Х |
ХХХ |
ХХ- |
ХХ (Х) опция с расширенным температурным диапазоном 125 °С (Т) |
|
максимальное значение измеряемой виброскорости, мм/с | ||||
|
буквенное обозначение, определяющее тип кабельной заделки и соединителя (ТА, ТН, ТМ, НА, НН, НМ) | ||||
|
порядковый номер модификации | ||||
|
индекс модификации, определяющий вид выходного сигнала: А - ток, V - напряжение | ||||
|
индекс измеряемой физической величины: 2 - виброскорость | ||||
Таблица 1 - Конструктивные особенности датчиков
|
Модификация |
Конструктивные особенности | |||
|
Выходной сигнал |
Способ крепления |
Расположение сигнальных выводов |
Тип кабельной заделки | |
|
1 |
2 |
3 |
4 |
5 |
|
2А201ТН-ХХ |
ток |
шпилька M6 |
вертикальное |
вилка 2-х штырьковая с резьбой 5/8-24 UNF |
|
2А202ТН-ХХ | ||||
|
2А201ТА-ХХ |
встроенный кабель | |||
|
2А202ТА-ХХ | ||||
|
2А201ТМ-ХХ |
встроенный кабель в металлорукаве | |||
|
2А202ТМ-ХХ | ||||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
2А205НМ-ХХ |
ток |
винт M8 |
горизонтальное |
встроенный кабель в металлорукаве |
|
2А206НМ-ХХ | ||||
|
2А205НН-ХХ |
вилка 2-х штырьковая с резьбой 5/8-24 UNF | |||
|
2А206НН-ХХ | ||||
|
2А205НА-ХХ |
встроенный кабель | |||
|
2A206HA-XX | ||||
|
2A203HA-XX |
3 винта M4/ шпилька M5 | |||
|
2A204HA-XX | ||||
|
2A203HH-XX |
вилка 2-х штырьковая с резьбой 5/8-24 UNF | |||
|
2A204HH-XX | ||||
|
2A203HM-XX |
встроенный кабель в металлорукаве | |||
|
2A204HM-XX | ||||
|
2V201HM |
напряжение | |||
|
2V202HM | ||||
|
2V201HT |
вилка 3-х штырьковая с резьбой 5/8-24 UNF | |||
|
2V202HT |
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.
Внешний вид датчиков приведён на рисунке 1.
а) 2A201TH-XX, 2A202TH-XX
б) 2A201TA-XX, 2A202TA-XX
в) 2A201TM-XX, 2A202TM-XX
г) 2A203HA-XX, 2A204HA-XX д) 2A203HH-XX, 2A204HH-XX, е) 2A203HM-XX, 2A204HM-XX, 2V201HT, 2V202HT 2V201HM, 2V202HM
ж) 2A205HH-XX, 2A206HH-XX з) 2A205HA-XX, 2A206HA-XX и) 2A205HM-XX, 2A206HM-XX
Рисунок 1 - Внешний вид датчиков
Пломбирование датчиков не предусмотрено.
Лист № 3 Всего листов 5 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования на базовой частоте 80 Гц: | |
|
- для 2АХХХХХ-10, мА/(мм-с') |
1,6 |
|
- для 2АХХХХХ-20, мА/(мм-с') |
0,8 |
|
- для 2АХХХХХ-40, мА/(мм-с-1) |
0,4 |
|
- для 2АХХХХХ-80, мА/(мм-с') |
0,2 |
|
- для 2АХХХХ-160, мА/(мм^с-1) |
0,1 |
|
- для 2АХХХХХ-200, мА/(мм-с') |
0,08 |
|
- для 2V201XX, мВ/(мм^с-1) |
2,5 |
|
- для 2V202XX, мВ/(мм^с-1) |
5,0 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
±10 |
|
Максимальное значение измеряемой виброскорости Vmax, мм/с: | |
|
- СКЗ: | |
|
- для 2АХХХХХ-10 |
10 |
|
- для 2АХХХХХ-20 |
20 |
|
- для 2АХХХХХ-40 |
40 |
|
- для 2АХХХХХ-80 |
80 |
|
- для 2АХХХХХ-160 |
160 |
|
- для 2АХХХХХ-200 |
200 |
|
- амплитудное значение: | |
|
- для 2V201XX |
1500 |
|
- для 2V202XX |
800 |
|
Диапазон рабочих частот, Гц*: | |
|
- для 2А201ХХ-ХХ, 2А203ХХ-ХХ, 2А205ХХ-ХХ |
от 10 до 1000 |
|
- для 2А202ХХ-ХХ, 2А204ХХ-ХХ, 2А206ХХ-ХХ |
от 2 до 1000 |
|
- для 2V201XX |
от 2 до 3000 |
|
- для 2V202XX |
от 5 до 1000 |
|
Неравномерность частотной характеристики относительно значения на базовой частоте 80 Гц, %, в пределах: | |
|
- для 2A |
от +3 до -12,5 |
|
- для 2V |
±12,5 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемой основной относительной погрешности измерений виброскорости Vизм, мм/с, на базовой частоте 80 Гц, % |
+ | 0,03 + 0,001 • ' :Х 1-100 |
|
- для 2A |
1 V J изм |
|
- для 2V (в диапазоне амплитуд от 0,5 мм/с до максимальной) |
±5 |
|
Пределы допускаемой дополнительной погрешности измерений виброскорости, вызванной изменением температуры окружающего воздуха, %/°С: | |
|
- для 2A |
±0,2 |
|
- для 2V |
±0,1 |
|
Нормальные условия измерений: | |
|
- температура окружающего воздуха, °С |
от 18 до 25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
* Максимальный диапазон частот. Настраиваемый диапазон частот, не выходящий за границы максимального, определяется при заказе и указывается в паспорте датчика | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В: | |
|
- для 2A |
от 10 до 24 |
|
- для 2V |
от 20 до 30 |
|
Габаритные размеры, мм, не более: | |
|
- для 2А201ХХ-ХХ, 2А202ХХ-ХХ (диаметрхвысота) |
24,0х59,0 |
|
- для 2А203ХХ-ХХ, 2А204ХХ-ХХ, 2V (диаметрхвысота) |
37,5х46,0 |
|
- для 2А205ХХ-ХХ, 2А206ХХ-ХХ (длинахвысотахширина) |
48,0x34,0x24,0 |
|
Масса (без кабеля), г, не более: | |
|
- для 2А201ХХ-ХХ, 2А202ХХ-ХХ |
110 |
|
- для 2А203ХХ-ХХ, 2А204ХХ-ХХ |
145 |
|
- для 2А205ХХ-ХХ, 2А206ХХ-ХХ |
260 |
|
- для 2V |
120 |
|
Рабочий диапазон температур, °С: | |
|
- для 2АХХХ-ХХ |
от -40 до +80 |
|
- для 2АХХХ-ХХ(Т) |
от -40 до +120 |
|
- для 2V |
от -50 до +150 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.433642ПС и руководства по эксплуатации ГТБВ.433642РЭ типографским способом в левом верхнем углу.
Комплектность средства измерений
Таблица 4 - Комплектность датчика
|
Наименование |
Обозначение |
Количество |
|
Датчик виброскорости 2ХХХХХХ-ХХ |
ГТБВ.433642.ХХХ-ХХ* |
1 шт. |
|
Датчик виброскорости 2ХХХХХХ-ХХ. Паспорт |
ГТБВ.433642.ХХХ-ХХПС |
1 шт. |
|
Датчик виброскорости 2A(V). Руководство по эксплуатации |
ГТБВ.433642РЭ |
1 экз. на партию |
|
* - индивидуальное обозначение по конструкторской документации | ||
приведены в ГТБВ.433642РЭ, раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГТБВ.433642ТУ. Датчик виброскорости 2A(V). Технические условия
Изготовитель
Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)
ИНН 5254494306
Адрес: 607190, г. Саров Нижегородской обл., ул. Шверника, д. 17Б
Телефон: (83130) 49444; Факс: (83130) 49888
E-mail: info@gtlab.pro
Испытательный центрФедеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 23375
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.
