ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»   ^{августа}     2026 г. № ¹⁵⁴²

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________-__________________/

Лист № 1 Регистрационный № 68196-17                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (далее - Зонды КМУТ) предназначены для измерений параметров сетей передачи данных.

К настоящему типу средств относятся Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, входящие в состав Системы контроля, мониторинга и управления трафиком (далее - Система КМУТ), следующих модификаций КМУТ М1, КМУТ М2, КМУТ М3, КМУТ-ПУ М1, КМУТ-Л, КМУТ-10, КУТ М1. В зависимости от исполняемых функций Зонды КМУТ имеют конструктивные отличия в интерфейсах присоединения к сети связи и наличии информационных индикаторов.

Принцип действия Зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.

Измерению подлежат характеристики трафика между Зондами КМУТ или Зондами КМУТ и серверами Систем КМУТ, в том числе центральным сервером. При измерении используется метод «подмешивания» тестового трафика в активные соединения связи без ухудшения параметров качества трафика пользователя услугами связи. Результаты измерений передаются для дальнейшей обработки на серверы Систем КМУТ.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени Зондов КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Управление Зондами КМУТ осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени Зондов КМУТ к национальной шкале времени Российской Федерации UTC (SU) осуществляется по сигналам, получаемым от сервера времени, внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), которые могут входить в ее состав, по сетям пакетной передачи данных.

Зонды КМУТ размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента

Лист № 2 Всего листов 8 потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.

В зависимости от функциональных возможностей и конструктивного исполнения Зонды КМУТ позволяют:

• - проводить измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи (модификация КМУТ-10);

• - обеспечивать резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

• - обеспечивать одновременное измерение параметров сети передачи данных двух независимых каналов связи (модификация КМУТ-ПУ М1);

• - определять температуру (модификации КМУТ-ПУ М1, КМУТ-Л);

• - обеспечивать прозрачное прохождение пакетов информации через Зонд КМУТ в случае отсутствия электропитания (модификации КМУТ-ПУ М1, КМУТ-Л);

• - организовывать резервный или технологический канал связи по сети оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM (модификация КМУТ М2);

• - определять наличие напряжения в сети электропитания Зондов КМУТ, распределенных по сети связи в составе Систем КМУТ, с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени UTC (SU), хранение в памяти и выдача информации в серверы Систем КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания;

• - повышать отказоустойчивость электропитания за счет наличия двух встроенных независимых импульсных блоков электропитания (модификация КМУТ-10).

Конструктивно Зонды КМУТ выполнены в виде блоков, в которых размещены специализированные электронные платы. Корпус изготавливается из металлического сплава, может окрашиваться в различные цвета и имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов. Интерфейсы для подключения к сети связи, кабелей управления, выносной антенны и датчика температуры располагаются на лицевой или задней панели блоков. Все модификации Зондов КМУТ, кроме КУТ М1 имеют исполнение позволяющее осуществлять монтаж в 19" телекоммуникационную стойку.

Нанесение знака поверки на корпус Зондов КМУТ не предусмотрено. Заводские номера, однозначно идентифицирующие каждый экземпляр Зондов КМУТ, наносятся на панель в форме наклейки, содержащей заводской номер в цифро-буквенном формате. Также считывание заводского номера возможно по специальной команде в интерфейсе командной строки.

Внешний вид Зондов КМУТ и возможное место нанесения знака утверждения типа и заводского номера показаны на рисунках 1 - 11.

Конструкцией предусмотрена возможность установки пломб. Пломбирование Зондов КМУТ предусмотрено на болтах крепления корпуса к задней панели. Пломбы могут представлять собой специальные защитные наклейки или бирки. Возможные места установки пломб: болты крепления верхних крышек корпусов к основанию, боковые панели приборов и/или на винты крепления панелей к алюминиевому профилю, крепежные винты оборудования в стативе, места доступа к устройствам хранения, процессору, платам и т.п. Места установки пломб определяются исходя из условий эксплуатации и места установки.

Место для знака утверждения типа

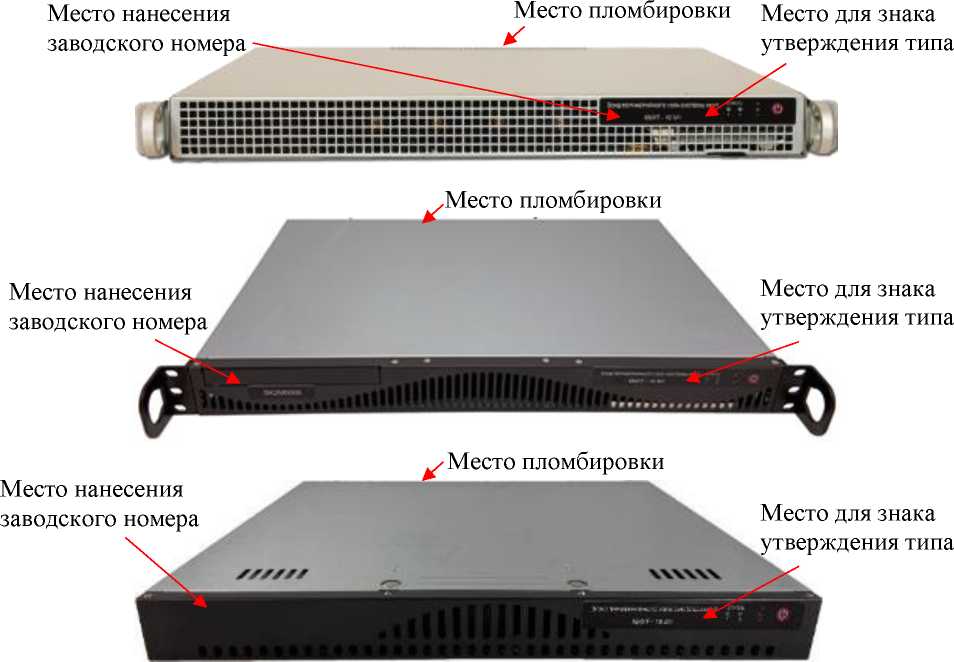

Рисунок 1 - Внешний вид Зонда КМУТ модификаций КМУТ М1

Место для знака утверждения типа

Рисунок 2 - Внешний вид Зонда КМУТ модификаций КМУТ М2

Место для нанесения заводского номера

Рисунок 3 - Внешний вид задней панели Зонда КМУТ модификаций КМУТ М1, КМУТ М2

Место для знака утверждения типа

Рисунок 4 - Внешний вид Зонда КМУТ модификаций КМУТ М3

Место пломбировки

Место для нанесения заводского номера

Рисунок 5 - Внешний вид задней панели Зонда КМУТ модификаций КМУТ М3

Место для знака утверждения типа

Рисунок 6 - Внешний вид Зонда КМУТ модификаций КМУТ-ПУ М1

Место для нанесения заводского номера

Рисунок 7 - Внешний вид задней панели Зонда КМУТ модификаций КМУТ-ПУ М1

Рисунок 8 - Внешний вид Зонда КМУТ модификаций КМУТ-Л

Рисунок 9 - Внешний вид задней панели Зонда КМУТ модификаций КМУТ-Л

Место для знака утверждения типа

Место пломбировки

Место для нанесения заводского номера

Рисунок 10 - Внешний вид Зонда КМУТ модификаций КМУТ-10

Рисунок 11 - Внешний вид Зонда КМУТ модификаций КУТ М1

Программное обеспечения (ПО) Зондов КМУТ состоит из ПО периферийного узла КМУТ («ЭХО - Зонд») 2.0. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция Зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Таблица 2 - Метрологические характеристики Зондов КМУТ

Таблица 3 - Основные технические характеристики Зондов КМУТ

наносится типографским способом на руководство по эксплуатации или на верхние панели Зондов КМУТ в виде наклейки.

Таблица 4 - Комплектность средства измерений

приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.002 РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 7.2, 7.3

РМБТ.466961.002 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком. Технические условия»

Общество с ограниченной ответственностью «Контроль ИТ»

(ООО «Контроль ИТ»)

ИНН 5047109034

Юридический адрес: 141401, Московская обл., г.о. Химки, г. Химки, ул. Рабочая, стр. 2А/7, к. 26, офис 201

Почтовый адрес: 141401, Московская обл., г.о. Химки, г. Химки, ул. Рабочая, стр. 2А/7, к. 26

Общество с ограниченной ответственностью «Контроль ИТ»

(ООО «Контроль ИТ»)

ИНН 5047109034

Юридический адрес: 141401, Московская обл., г.о. Химки, г. Химки, ул. Рабочая, стр. 2А/7, к. 26, офис 201

Адреса места осуществления деятельности: 125212, г. Москва, Головинское ш., д. 5, к. 1; 141401, Московская обл., г. Химки, ул. Рабочая, стр. 2, к. 95

Общество с ограниченной ответственностью «Инженер Центр»

(ООО «Инженер Центр»)

ИНН 5047111192

Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, стр. 2А/7, к. 26, офис 211

Телефон (факс): +7(495) 785-57-48

E-mail: info@ecentr.tech

Общество с ограниченной ответственностью «Информационно-контрольные технологии и системы»

(ООО «ИТИС»)

ИНН 5047140330

Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, стр. 2А/7, к. 26, офис 209

Телефон (факс): +7 (495) 367-12-72, +7 (499) 406-03-09

E-mail: info@itisrf.ru

Общество с ограниченной ответственностью «Координационно-информационное агентство»

(ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

Телефон (факс): +7 (495) 737-67-19

Email: VS-KIA@rambler.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310671

В части вносимых изменений

Общество с ограниченной ответственностью «Мера ТИ»

(ООО «Мера ТИ»)

ИНН 5047280627

Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, стр. 2А/7, к. 26, помещ. 108, 109 Телефон (факс): +7 (495) 785-57-31

E-mail: info@merati.tech

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314730

Лист № 1 Регистрационный № 73348-18                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.

К настоящему типу средств относятся Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, входящие в состав Системы контроля, мониторинга и управления трафиком (далее - Система КМУТ), следующих модификаций КМУТ М4, КМУТ-10 М1. В зависимости от исполняемых функций Зонды КМУТ имеют конструктивные отличия в интерфейсах присоединения к сети связи и наличии информационных индикаторов.

Принцип действия зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.

Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Систем КМУТ, в том числе центральным сервером. При измерении используется метод «подмешивания» тестового трафика в активные соединения связи без ухудшения параметров качества трафика пользователя услугами связи. Результаты измерений передаются для дальнейшей обработки на серверы Систем КМУТ.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Управление зондами КМУТ осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени зондов КМУТ к национальной шкале времени Российской Федерации UTC (SU) осуществляется по сигналам, получаемым от сервера времени, внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), которые могут входить в ее состав, по сетям пакетной передачи данных.

Зонды КМУТ размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.

В зависимости от функциональных возможностей и конструктивного исполнения Зонды КМУТ позволяют:

• - проводить измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи (модификации КМУТ-10 М1);

• - обеспечивать резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

• - определять наличие напряжения в сети электропитания зондов КМУТ, распределенных по сети связи в составе Систем КМУТ, с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени Российской Федерации UTC (SU), хранение в памяти и выдача информации в серверы Систем КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания.

Зонды КМУТ имеют исполнение, позволяющее осуществлять монтаж в 19" телекоммуникационную стойку. Корпус зондов КМУТ изготавливается из металлического сплава, может окрашиваться в различные цвета, также имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов.

Конструктивно зонды КМУТ модификации КМУТ М4 выполнены в виде блоков, в которых размещены специализированные электронные платы. Интерфейсы для подключения к сети связи, кабелей управления располагаются на лицевой или задней панели зонда КМУТ.

Конструктивно зонды КМУТ модификации КМУТ-10 М1 выполнены на базе аппаратных серверных платформ архитектуры x86-64 в виде стоечных серверов по модульному принципу: устройства хранения, материнская плата-процессор-шасси-статив. Светодиодные индикаторы состояния зонда КМУТ, кнопки управления зондом КМУТ, вентиляционные решетки сетчатого, перфорированного или жалюзийного типа с геометрическим узором располагаются на лицевой панели зонда КМУТ.

Нанесение знака поверки на корпус зондов КМУТ не предусмотрено. Серийные номера, однозначно идентифицирующие каждый экземпляр зондов, наносятся на панель в форме наклейки, содержащей серийный номер в цифро-буквенном формате. Также считывание серийного номера возможно по специальной команде в интерфейсе командной строки.

Общий вид Зондов КМУТ и место нанесения знака утверждения типа показаны на рисунках 1 - 4.

Конструкцией предусмотрена возможность установки пломб. Пломбирование зондов предусмотрено на болтах крепления корпуса к задней панели зондов КМУТ. Пломбы могут представлять собой специальные защитные наклейки или бирки. Возможные места установки пломб: болты крепления верхних крышек корпусов к основанию, боковые панели приборов и/или на винты крепления панелей к алюминиевому профилю, крепежные винты оборудования в стативе, места доступа к устройствам хранения, процессору, платам и т.п. Места установки пломб определяются исходя из условий эксплуатации и места установки.

Место для знака утверждения типа

Рисунок 1 - Общий вид зонда КМУТ модификации КМУТ М4

Место пломбировки

Место нанесения заводского

Рисунок 2 - Общий вид задней панели зонда КМУТ модификации КМУТ М4

Место пломбировки

Ме сто пломбировки

Место для знака утверждения типа

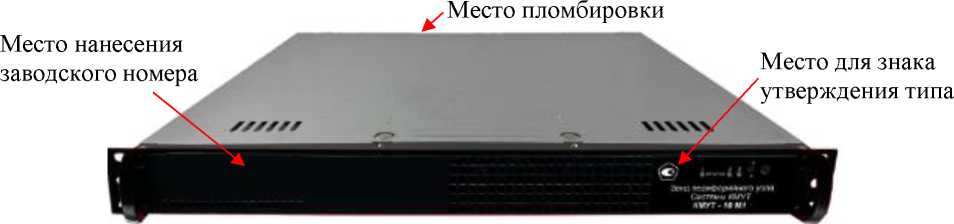

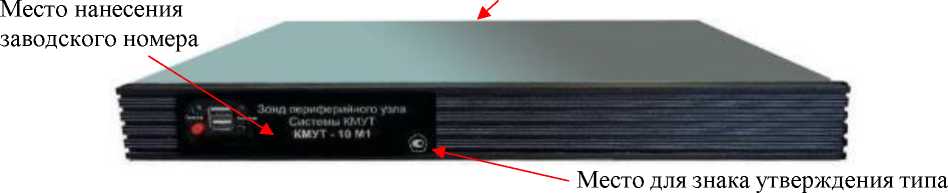

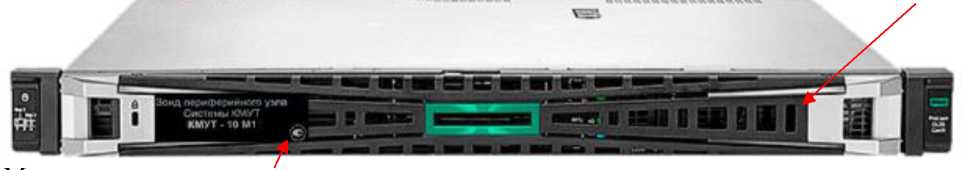

Рисунок 3 - Общий вид зонда КМУТ модификации КМУТ-10 М1. Варианты исполнения в различных корпусах

Рисунок 4 - Общий вид наклейки с заводским номером зонда КМУТ модификации КМУТ-10 М1

Программное обеспечения (ПО) зондов КМУТ состоит из ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Таблица 2 - Метрологические характеристики зондов КМУТ

Таблица 3 - Основные технические характеристики зондов

наносится типографским способом на руководство по эксплуатации или на верхние панели зондов в виде наклейки.

Таблица 4 - Комплектность средства измерений

приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.002 РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты», раздел 6: пункты 6.1.1.2, 6.1.1.4

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных», раздел 5: пункты 5.2, 5.3

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 7.2 «Измерения, выполняемые при учёте объёма оказанных услуг электросвязи операторами связи» и раздел 7.3 «Измерения параметров сетей передачи данных в целях обеспечения целостности и устойчивости функционирования сетей связи общего пользования»

РМБТ.466961.002 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком. Технические условия» (взамен ЦТСВ.466961.001 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком. Технические условия»)

Общество с ограниченной ответственностью «Контроль ИТ»

(ООО «Контроль ИТ»)

ИНН 5047109034

Юридический адрес: 141401, Московская обл., г.о. Химки, г. Химки, ул. Рабочая, стр. 2А/7, к. 26, офис 201

Общество с ограниченной ответственностью «Контроль ИТ»

(ООО «Контроль ИТ»)

ИНН 5047109034

Юридический адрес: 141401, Московская обл., г.о. Химки, г. Химки, ул. Рабочая, стр. 2А/7, к. 26, офис 201

Адреса места осуществления деятельности: 125212, г. Москва, Головинское ш., д. 5, к. 1; 141401, Московская обл., г.о. Химки, г. Химки, ул. Рабочая, д. 2, к. 95

Общество с ограниченной ответственностью «Инженер Центр»

(ООО «Инженер Центр»)

ИНН 5047111192

Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, стр. 2А/7, к. 26, офис 211

Адрес места осуществления деятельности: 141401, Московская обл., г.о. Химки, г. Химки, ул. Рабочая, стр. 2А/7, к. 26

Телефон (факс): +7(495) 785-57-48

E-mail: info@ecentr.tech

Общество с ограниченной ответственностью «Информационно-контрольные технологии и системы»

(ООО «ИТИС»)

ИНН 5047140330

Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, стр. 2А/7, к. 26, офис 209 Телефон (факс): +7 (495) 367-12-72, +7 (499) 406-03-09

E-mail: info@itisrf.ru

Общество с ограниченной ответственностью «Координационно-информационное агентство»

(ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

Телефон (факс): +7 (495) 737-67-19

Email: VS-KIA@rambler.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310671

В части вносимых изменений

Общество с ограниченной ответственностью «Мера ТИ»

(ООО «Мера ТИ»)

ИНН 5047280627

Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, стр. 2А/7, к. 26, помещ. 108, 109

Телефон (факс): +7 (495) 785-57-31

E-mail: info@merati.tech

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314730
