№1556 от 05.08.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 748310
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1556 от 05.08.2026
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
ОТ « 05 » етеуета 2026 Г. № _556
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Комплекс аналитический |
АКГ-Пурус |
001 |
98451-26 |
Федеральное государственное автономное образовательное учреждение высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)» (МГТУ им. Н.Э. Баумана), г. Москва |
МП 242 2659-2026 |
МП 242-26592026 с изменением № 1 |
Федеральное государственное автономное образовательное учреждение высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)» (МГТУ им. Н.Э. Баумана), г. Москва |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург | |
|
2. |
Комплекс аналитический |
АКГ-Казбек |
001 |
98452-26 |
Федеральное государственное автономное образовательное учреждение |
МП 242 2660-2026 |
МП 242-26602026 с изменением № 1 |
Федеральное государственное автономное образовательное учреждение |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург |
|
высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)» (МГТУ им. Н.Э. Баумана), г. Москва |
высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)» (МГТУ им. Н.Э. Баумана), г. Москва |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
05 августа 2026 г.
1556
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 05 » атсусва 2026 Г. № 1556
Лист № 1
Всего листов 7
Регистрационный № 98451-26
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс аналитический АКГ-Пурус Назначение средства измеренийКомплекс аналитический АКГ-Пурус (далее - комплекс) предназначен для измерений объемной доли водорода (H2), азота (N2), кислорода (O2), оксида углерода (CO), диоксида углерода (CO2), метана (CH4), паров воды (H2O) в гелии.
Описание средства измеренийК данному типу средств измерений относится комплекс аналитический АКГ-Пурус, зав. № 001.
Принцип действия комплекса:
-
- по измерительным каналам объемной доли водорода и оксида углерода - газовая хроматография с детектором RCP (детектор горячего восстановления оксида ртути/У Ф-абсорбции, ГХ-HgO);
-
- по измерительному каналу объемной доли азота - газовая хроматография с детектором PDHID (пульсирующий разрядный гелиево-ионизационный детектор);
-
- по измерительным каналам объемной доли диоксида углерода и метана - газовая хроматография с детектором FID (пламенно-ионизационный детектор);
-
- по измерительному каналу объемной доли кислорода - электрохимический;
-
- по измерительному каналу объемной доли паров воды - спектроскопия внутрирезонасного спада сигнала.
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.
Состав комплекса приведен в таблице 1.
Таблица 1 - Состав комплекса
|
Средство измерений |
Заводской номер |
Примечание |
|
Газоанализатор хроматографический PeakPerformer мод. PP1 с детектором RCP |
1692 |
Определяемые компоненты: водород, оксид углерода |
|
Газоанализатор хроматографический PeakPerformer мод. PP1 с детектором PDHID |
1694 |
Определяемые компоненты: азот |
|
Анализатор кислорода Servomex 550E-0010V |
PT-29447-V6 |
Определяемые компоненты: кислород |
|
Газоанализатор хроматографический PeakPerformer мод. PP1 с детектором FID |
1693 |
Определяемые компоненты: диоксид углерода, метан |
|
Гигрометр Tiger Optics |
9698 |
Определяемые компоненты: пары воды |
Конструктивно комплекс имеет стационарное исполнение, основные элементы располагаются в стандартной стойке 19 дюймов, в которой размещены:
- газоанализаторы и гигрометр;
- система пробоподготовки, включающая в себя регуляторы давления и расхода, клапаны и фильтр тонкой очистки;
- система газоснабжения, включающая в себя редукторы баллонные для баллонов с газом-носителем (гелий), систему очистки газа-носителя (осушители, каталитические очистители);
- системы электроснабжения.
Комплекс обеспечивает выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в анализируемой газовой среде;
- сбор, обработку, визуализацию, хранение полученных данных, представление полученных результатов в различных форматах.
Общий вид комплекса приведен на рисунке 1. Структурная схема комплекса приведена на рисунке 2. Пломбирование комплекса не предусмотрено.
Заводской номер комплекса нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку, с последующим механическим креплением на корпусе комплекса. Общий вид наклейки приведен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

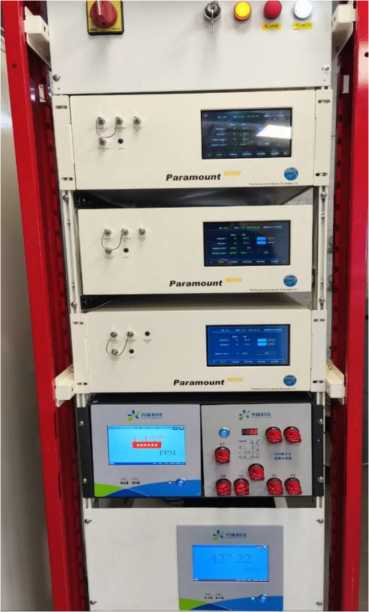

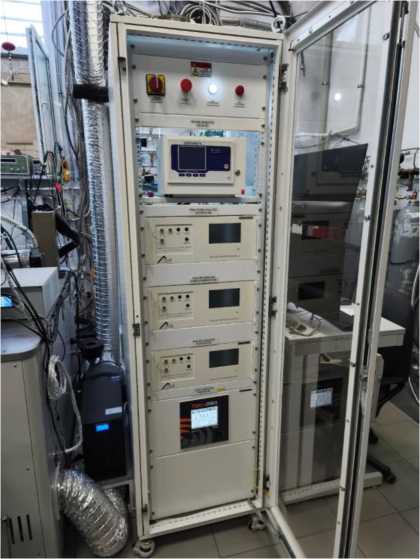

Рисунок 1 - Общий вид комплекса

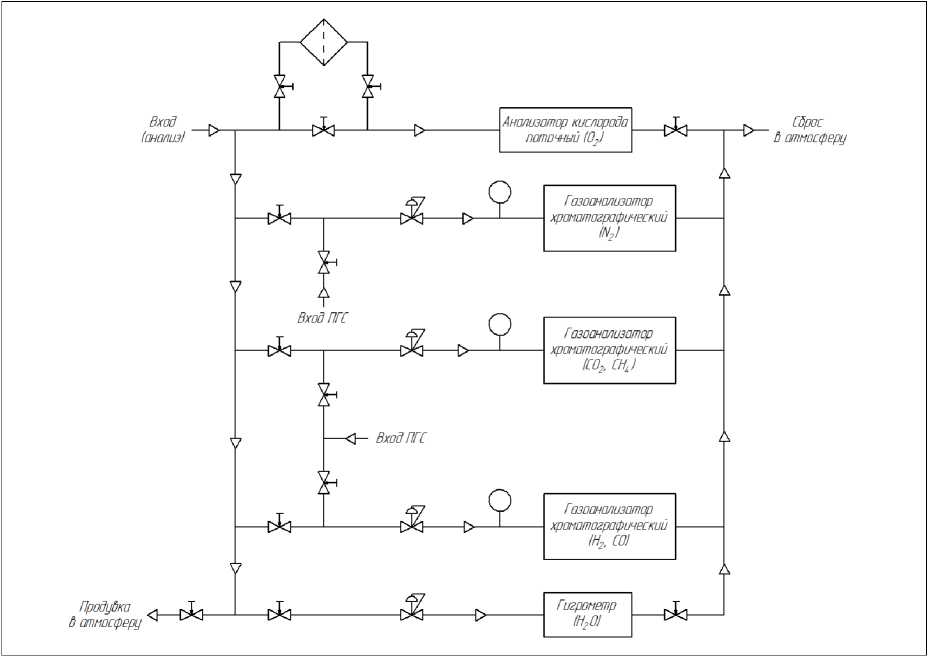

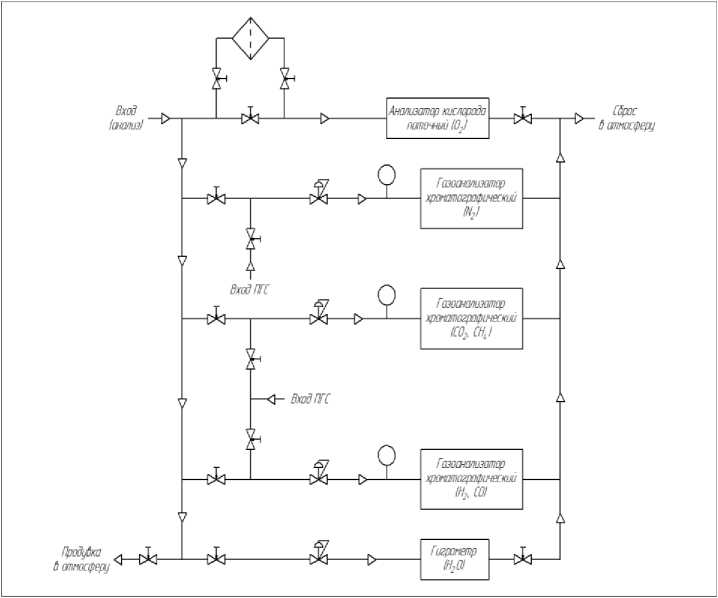

Рисунок 2 - Структурная схема комплекса
МГТУ им. Н.Э. Баумана Адрес: г. Москва, ул. 2-я Бауманская, д. 5, стр. 1
Россия
Рисунок 3 - Общий вид наклейки с маркировкой комплекса
Место нанесения знака
утверждения типа
Комплексы имеют программное обеспечение (ПО):
-
- встроенное ПО средств измерений, входящих в состав комплекса;
-
- автономное ПО газоанализаторов хроматографических (PeakView) и гигрометра Tiger Optics (Serani).
Встроенное ПО разработано изготовителем средств измерений, входящих в состав комплекса, специально для решения задач измерения содержания определяемых компонентов.
Встроенное ПО обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации;
-
- формирование выходного цифрового сигнала;
-
- самодиагностику аппаратной части средства измерений.
Номер версии встроенного ПО газоанализаторов хроматографических, входящих в состав комплекса, отображается в верхней части дисплея газоанализаторов на главном экране.
Номер версии встроенного ПО анализатора кислорода, входящего в состав комплекса, отображается на главном экране анализатора.
Номер версии встроенного ПО гигрометра, входящего в состав комплекса, отображается на главном экране гигрометра.
Средства измерений, входящие в состав комплекса, имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Автономное ПО газоанализаторов хроматографических (PeakView) предназначено для:
-
- управления работой газоанализаторов хроматографических;
-
- записи, сохранения и обработки хроматограмм;
-
- проведения градуировки хроматографов;
-
- сохранения истории измерений.
Автономное ПО PeakView идентифицируется по номеру версии на главном экране программы.
Автономное ПО гигрометра Tiger Optics (Serani) предназначено для:
-
- вывода измерительной информации на монитор ПК;
-
- сохранения и отслеживания результатов измерений;
-
- управления основными функциями и параметрами гигрометра.
Автономное ПО Serani идентифицируется по номеру версии на вкладке «О программе».
Автономное ПО имеет защиту от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик комплекса.
Идентификационные данные ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Средство измерений, входящее в состав комплекса |
Газоанализаторы хроматографические PeakPerformer мод. PP1 |
Анализатор кислорода Servomex 550E- 0010V |
Гигрометр Tiger Optics |
|
Идентификационное наименование ПО |
Прошивка PeakPerformer |
NANOTrace |
Прошивка Tiger Optics |
|
Номер версии (идентификационный номер) ПО |
6.07 |
20.39 |
2.0.1 |
Таблица 3 - Идентификационные данные автономного ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
PeakView |
Serani |
|
Номер версии (идентификационный номер) ПО |
6.07 |
1.3.1 |
|
Цифровой идентификатор ПО |
D31DDA58, алгоритм CRC32 |
2784BBBF439A1360BB 3562E0EB5610F1, алгоритм MD5 |
Таблица 4 - Метрологические характеристики комплекса
|
Наименование характеристики |
Значение |
|
Диапазоны измерений и пределы допускаемой погрешности |
в соответствии с |
|
таблицей 5 | |
|
Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Предел допускаемого времени установления выходного сигнала (Т0,9) | |
|
по измерительным каналам объемной доли, с: | |
|
- водород, оксид углерода |
800 |
|
- диоксид углерода, метан |
800 |
|
- азот |
400 |
|
- пары воды |
600 |
|
- кислород |
600 |
Таблица 5 - Диапазоны измерений и пределы допускаемой погрешности
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн-1 |
Предел обнаружения, объемная доля определяемого компонента, млрд -1 |
Пределы допускаемой абсолютной погрешности, млн-1 |
|
Водород (H2) |
от 0 до 5 |
0,80 |
±(Сп + 0,15<изм)* |
|
Азот (N2) |
от 0 до 10 |
0,50 | |
|
Кислород (O2) |
от 0 до 10 |
0,20 | |
|
Оксид углерода (CO) |
от 0 до 5 |
0,60 | |
|
Диоксид углерода (CO2) |
от 0 до 5 |
0,80 | |
|
Метан (CH4) |
от 0 до 5 |
0,50 | |
|
Пары воды (H2O) |
от 0 до 4 |
0,25 | |
|
* Сизм - результат измерений объемной доли определяемого компонента, млн-1; Сп - значение предела обнаружения для соответствующего определяемого компонента, объемная доля, млн-1 | |||
Таблица 6 - Основные технические характеристики комплекса
|
Наименование характеристики |
Значение |
|
Время прогрева, ч, не более |
2 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 198 до 242 |
|
Потребляемая электрическая мощность, Вт, не более |
600 |
|
Габаритные размеры, мм, не более: - ширина |
604 |
|
- глубина |
1200 |
|
- высота |
2100 |
|
Масса, кг, не более |
600 |
|
Степень защиты корпуса от проникновения влаги и пыли по ГОСТ 14254-2015 |
IP20 |
Таблица 7 - Условия эксплуатации комплекса
|
Внешний воздействующий фактор |
Значение |
|
Температура окружающей среды, °С |
20 ± 5 |
|
Атмосферное давление, кПа |
101,3 ± 3,3 |
|
Относительная влажность окружающей среды при температуре +35 °С (без конденсации влаги), %, не более |
80 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
24 000 |
|
Средний срок службы, лет |
10 |
наносится типографским способом на титульный лист руководства по эксплуатации и методом термотрансферной печати на самоклеящуюся пленку с заводским номером комплекса с последующим механическим креплением на корпусе комплекса.
Комплектность средства измеренийТаблица 9 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество, шт. |
|
Комплекс аналитический |
АКГ -Пурус |
1 |
|
Руководство по эксплуатации |
РЭ АКГ-П.00000.000РЭ |
1 |
|
Паспорт |
ПМ АКГ-П.00000.000ПМ |
1 |
|
Ведомость эксплуатационных документов |
ВО АКГ-П.00000.000В0 |
1 |
|
Инструкция по эксплуатации анализатора кислорода Servomex DF550-E |
ИЭ АКГ-П.00001.001ИЭ |
1 |
|
Инструкция по эксплуатации гигрометра Tiger Optics |
ИЭ АКГ-П.00002.001ИЭ |
1 |
|
Инструкция по эксплуатации газоанализатора хроматографического Peak Performer мод. PP1 (PDHID) |
ИЭ АКГ-П.00003.001ИЭ |
1 |
|
Инструкция по эксплуатации газоанализатора хроматографического Peak Performer мод. PP1 (RCP) |
ИЭ АКГ-П.00004.001ИЭ |
1 |
|
Инструкция по эксплуатации газоанализатора хроматографического Peak Performer мод. PP1 (FID) |
ИЭ АКГ-П.00005.001ИЭ |
1 |
приведены в соответствующих инструкциях по эксплуатации средств измерений, входящих в состав комплекса: ИЭ АКГ-П.00001.001ИЭ, ИЭ АКГ-П.00002.001ИЭ, ИЭ АКГ-П.00003.001ИЭ, ИЭ АКГ-П.00004.001ИЭ, ИЭ АКГ-П.00005.001ИЭ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ПравообладательФедеральное государственное автономное образовательное учреждение высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)»
(МГТУ им. Н.Э. Баумана)
ИНН 7701002520
Юридический адрес: 105005, г. Москва, ул. 2-я Бауманская, д. 5, стр. 1
Телефон: +7 (499) 263-63-91
E-mail: bauman@bmstu.ru
Web-сайт: bmstu.ru
ИзготовительФедеральное государственное автономное образовательное учреждение высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)»
(МГТУ им. Н.Э. Баумана)
ИНН 7701002520
Юридический адрес: 105005, г. Москва, ул. 2-я Бауманская, д. 5, стр. 1
Адрес места осуществления деятельности: 105005, г. Москва, Лефортовская Набережная, д. 1
Телефон: +7 (499) 263-63-91
E-mail: bauman@bmstu.ru
Web-сайт: bmstu.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 05 » атсусва 2026 Г. № 1556
Лист № 1
Всего листов 7
Регистрационный № 98452-26
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс аналитический АКГ-КазбекНазначение средства измерений
Комплекс аналитический АКГ-Казбек (далее - комплекс) предназначен для измерений объемной доли водорода (H2), азота (N2), кислорода (O2), оксида углерода (CO), диоксида углерода (CO2), метана (CH4), паров воды (H2O) в аргоне.
Описание средства измерений
К данному типу средств измерений относится комплекс аналитический АКГ-Казбек, зав. № 001.
Принцип действия комплекса:
-
- по измерительным каналам объемной доли водорода и оксида углерода - газовая хроматография с детектором RCD (детектор горячего восстановления оксида ртути/У Ф-абсорбции, ГХ-HgO);
-
- по измерительному каналу объемной доли азота - газовая хроматография с детектором PDHID (пульсирующий разрядный гелиево-ионизационный детектор);
-
- по измерительным каналам объемной доли диоксида углерода и метана - газовая хроматография с детектором FID (пламенно-ионизационный детектор);
-
- по измерительному каналу объемной доли кислорода - электрохимический;
-
- по измерительному каналу объемной доли паров воды - спектроскопия внутрирезонасного спада сигнала.
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.
Состав комплекса приведен в таблице 1.
Таблица 1 - Состав комплекса
|
Средство измерений |
Заводской номер |
Примечание |
|
Газоанализатор хроматографический Paramount 9000R-A-2 с детектором RCD |
1277 |
Определяемые компоненты: водород, оксид углерода |
|
Газоанализатор хроматографический Paramount 9000P-A-2 с детектором PDHID |
1301 |
Определяемые компоненты: азот |
|
Анализатор кислорода поточный Puren-T O2 |
P2C5C2060861 |
Определяемые компоненты: кислород |
|
Газоанализатор хроматографический Paramount 9000F-A-2 с детектором FID |
1280 |
Определяемые компоненты: диоксид углерода, метан |
|
Гигрометр Puren-T H2O |
P2C560850731 |
Определяемые компоненты: пары воды |
Конструктивно комплекс имеет стационарное исполнение, основные элементы располагаются в стандартной стойке 19 дюймов, в которой размещены:
- газоанализаторы и гигрометр;
- система пробоподготовки, включающая в себя регуляторы давления и расхода, клапаны и фильтр тонкой очистки;
- система газоснабжения, включающая в себя редукторы баллонные для баллонов с газом-носителем (гелий), систему очистки газа-носителя (осушители, каталитические очистители);
- системы электроснабжения.
Комплекс обеспечивает выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в анализируемой газовой среде;
- сбор, обработку, визуализацию, хранение полученных данных, представление полученных результатов в различных форматах.
Общий вид комплекса и структурная схема представлены на рисунках 1 и 2. Пломбирование комплекса не предусмотрено.
Заводской номер комплекса нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку, с последующим механическим креплением на корпусе комплекса. Общий вид наклейки приведен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид комплекса
Рисунок 2 - Структурная схема комплекса
МГТУ им. Н.Э. Баумана Адрес: г. Москва, ул. 2-я Бауманская, д. 5, стр. 1
Россия
ч__________________
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид наклейки с маркировкой комплекса
Программное обеспечение
Комплексы имеют программное обеспечение (ПО):
-
- встроенное ПО средств измерений, входящих в состав комплекса;
-
- автономное ПО газоанализаторов хроматографических (P9KChrom), анализатора кислорода и гигрометра (Gas-CRDS).
Встроенное ПО разработано изготовителем средств измерений, входящих в состав комплекса, специально для решения задач измерения содержания определяемых компонентов.
Встроенное ПО обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации;
-
- формирование выходного цифрового сигнала;
-
- самодиагностику аппаратной части средства измерений.
Номер версии встроенного ПО газоанализаторов хроматографических, входящих в состав комплекса, отображается в верхней части дисплея газоанализаторов на вкладке «Main».
Номер версии встроенного ПО анализатора кислорода и гигрометра, входящих в состав комплекса, отображается на вкладке «About» в пункте «Sotfware Version».
Средства измерений, входящие в состав комплекса, имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077—2014.
Автономное ПО газоанализаторов хроматографических (P9KChrom) предназначено для:
-
- управления работой газоанализаторов хроматографических;
-
- записи, сохранения и обработки хроматограмм;
-
- проведения градуировки;
-
- сохранения истории измерений.
Автономное ПО P9KChrom идентифицируется по номеру версии на вкладке «Main». Автономное ПО гигрометра и анализатора кислорода (Gas-CRDS) предназначено для:
-
- вывода измерительной информации на монитор ПК;
-
- сохранения и отслеживания результатов измерений;
-
- управления основными функциями и параметрами средства измерений.
Автономное ПО Gas-CRDS идентифицируется по номеру версии на вкладке «О программе».
Автономное ПО имеет защиту от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.
Влияние ПО учтено при нормировании метрологических характеристик комплекса. Идентификационные данные ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Средство измерений, входящее в состав комплекса |
Газоанализаторы хроматографические Paramount 9000 |
Анализатор кислорода поточный PurenT O2 |
Гигрометр Puren-T H2O |
|
Идентификационное наименование ПО |
Прошивка Paramount 9000R |
Прошивка Puren-T H2O |
Прошивка PurenT H2O |
|
Номер версии (идентификационный номер) ПО |
1.236 |
2.40.4 |
2.41.4 |
Таблица 3 - Идентификационные данные автономного ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
P9KChrom |
Gas-CRDS (для анализатора кислорода) |
Gas-CRDS (для гигрометра) |
|
Номер версии (идентификационный номер) ПО |
1.198 |
2.40.4 |
2.41.4 |
|
Цифровой идентификатор ПО |
4D173C0B, алгоритм CRC32 |
71434c853661a425a9 cdec5429afc591, алгоритм MD5 |
71434c853661a425a9 cdec5429afc591, алгоритм MD5 |
Метрологические и технические характеристики
Таблица 4 - Метрологические характеристики комплекса
|
Наименование характеристики |
Значение |
|
Диапазоны измерений и пределы допускаемой погрешности |
в соответствии с |
|
таблицей 5 | |
|
Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Предел допускаемого времени установления выходного сигнала (Т0,9) | |
|
по измерительным каналам объемной доли, с: | |
|
- водород, оксид углерода |
500 |
|
- диоксид углерода, метан |
500 |
|
- азот |
500 |
|
- пары воды |
600 |
|
- кислород |
600 |
Таблица 5 - Диапазоны измерений и пределы допускаемой погрешности
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн-1 |
Предел обнаружения, объемная доля определяемого компонента, млрд -1 |
Пределы допускаемой абсолютной погрешности, млн-1 |
|
Водород (H2) |
от 0 до 5 |
0,50 |
±(Сп + 0,15<изм)* |
|
Азот (N2) |
от 0 до 5 |
0,70 | |
|
Кислород (O2) |
от 0 до 5 |
0,60 | |
|
Оксид углерода (CO) |
от 0 до 5 |
0,50 | |
|
Диоксид углерода (CO2) |
от 0 до 5 |
0,50 | |
|
Метан (CH4) |
от 0 до 5 |
0,50 | |
|
Пары воды (H2O) |
от 0 до 4 |
0,30 | |
|
* Сизм - результат измерений объемной доли определяемого компонента, млн-1. Сп - значение предела обнаружения для соответствующего определяемого компонента, объемная доля, млн-1. | |||
Таблица 6 - Основные технические характеристики комплекса
|
Наименование характеристики |
Значение |
|
Время прогрева, ч, не более |
2 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 198 до 242 |
|
Потребляемая электрическая мощность, Вт, не более |
1100 |
|
Габаритные размеры, мм, не более: - ширина |
604 |
|
- глубина |
1200 |
|
- высота |
2100 |
|
Масса, кг, не более |
600 |
|
Степень защиты корпуса от проникновения влаги и пыли по ГОСТ 14254-2015 |
IP20 |
Таблица 7 - Условия эксплуатации комплекса
|
Внешний воздействующий фактор |
Значение |
|
Температура окружающей среды, °С |
20 ± 5 |
|
Атмосферное давление, кПа |
101,3 ± 3,3 |
|
Относительная влажность окружающей среды при температуре +35 °С (без конденсации влаги), %, не более |
80 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
24 000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и методом термотрансферной печати на самоклеящуюся пленку с заводским номером комплекса с последующим механическим креплением на корпусе комплекса.
Комплектность средства измерений
Таблица 9 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество, шт. |
|
Комплекс аналитический АКГ-Казбек |
АКГ-К.00000.000 |
1 |
|
Руководство по эксплуатации |
РЭ АКГ-К.00000.000РЭ |
1 |
|
Паспорт |
ПМ АКГ-К.00000.000ПМ |
1 |
|
Ведомость эксплуатационных документов |
ВО АКГ-К.00000.000В0 |
1 |
|
Инструкция по эксплуатации анализатора кислорода |
ИЭ АКГ-К.00001.001ИЭ |
1 |
|
Инструкция по эксплуатации гигрометра |
ИЭ АКГ-К.00002.001ИЭ |
1 |
|
Инструкция по эксплуатации газоанализатора (PDHID) |
ИЭ АКГ-К.00003.001ИЭ |
1 |
|
Инструкция по эксплуатации газоанализатора (RCD) |
ИЭ АКГ-К.00004.001ИЭ |
1 |
|
Инструкция по эксплуатации газоанализатора (FID) |
ИЭ АКГ-К.00005.001ИЭ |
1 |
Сведения о методиках (методах) измерений
приведены в соответствующих инструкциях по эксплуатации средств измерений, входящих в состав комплекса: ИЭ АКГ-К.00001.001ИЭ, ИЭ АКГ-К.00002.001ИЭ, ИЭ АКГ-К.00003.001ИЭ, ИЭ АКГ-К.00004.001ИЭ, ИЭ АКГ-К.00005.001ИЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Правообладатель
Федеральное государственное автономное образовательное учреждение высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)»
(МГТУ им. Н.Э. Баумана)
ИНН 7701002520
Юридический адрес: 105005, г. Москва, ул. 2-я Бауманская, д. 5, стр. 1
Телефон: +7 (499) 263-63-91
E-mail: bauman@bmstu.ru
Web-сайт: bmstu.ru
Изготовитель
Федеральное государственное автономное образовательное учреждение высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)»
(МГТУ им. Н.Э. Баумана)
ИНН 7701002520
Юридический адрес: 105005, г. Москва, ул. 2-я Бауманская, д. 5, стр. 1
Адрес места осуществления деятельности: 105005, г. Москва,
Лефортовская Набережная, д. 1
Телефон: +7 (499) 263-63-91
E-mail: bauman@bmstu.ru
Web-сайт: bmstu.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555
