№2352 от 08.10.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 609438
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2352 от 08.10.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
08 октября 2024 г.
2352
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя Е.Р. Лазаренко
f \
Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота
Федерального агентства по техническому регулированию и
метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « _)8 » о__бря_____2024 г. № ^23^52
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Измерители угла |
ИУ-67 |
65003-16 |
Общество с ограниченной ответственностью «Пролог» (ООО «Пролог»), Калужская обл., г. Обнинск |
239032, Калужская обл., г. Обнинск, ул. Ленина, д.85в |
249037, Калужская обл., г. Обнинск, ул. Ленина, д. 85в |
Общество с ограниченной ответственностью «Пролог» (ООО «Пролог»), Калужская обл., г. Обнинск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» октября 2024 г. № 2352
Лист № 1
Всего листов 3
поворота вала
Регистрационный № 65003-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители угла ИУ-67
Назначение средства измеренийИзмерители угла ИУ-67 предназначены для измерения угла различных устройств и механизмов.
Описание средства измеренийПринцип действия измерителя угла ИУ-67 заключается в измерении угла поворота его вала, преобразовании в дискретные электрические сигналы в результате модуляции оптического потока, излучаемого светодиодом и отображении результата измерения.
Конструктивно измеритель угла состоит из корпуса, вращающегося в подшипниках вала, преобразователя угла поворота в электрический сигнал и измерительного блока. Измерительный блок предназначен для получения сигнала от преобразователя угла и передачи его на компьютер посредством интерфейса Ethernet. Результат измерения отображается на экране компьютера.

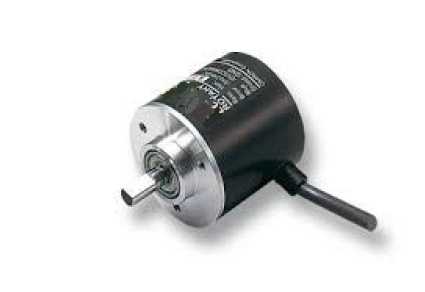

Рисунок 1 - Общий вид измерителя угла
Программное обеспечениеДля работы с датчиками используется специальное программное обеспечение. Метрологически значимой частью ПО является файл IUScan.dll.
Идентификационные данные программного обеспечения представлены в таблице 1.Таблица 1
|
Наименование программного обеспечения |
Идентификац ионное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
lUScan |
IUScan.dll |
1.0 |
56410ECA19523A4 A905B9E36E39A51 16 |
MD5 |
Уровень защиты ПО - высокий, в соответствии с Р 50.2.077 - 2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений угла, .. ° |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности, |
±20 |
|
Длина датчика, не более, мм |
30 |
|
Диаметр датчика, не более, мм |
20 |
|
Масса датчика, не более, кг |
0,1 |
|
Габаритные размеры (ДхВхШ) измерительного блока, не более, мм |
400x300x100 |
|
Масса измерительного блока, не более, кг |
0,5 |
|
Напряжение питания, В |
220±22 |
|
Частота, Гц |
50,0±0,5 |
|
Потребляемая мощность, не более, кВт |
0,1 |
|
Условия эксплуатации: Температура окружающего воздуха, °С |
от +10 до +40 |
|
Относительная влажность, не более, % |
80 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 3
|
Наименование и условное обозначение |
Количество, шт. |
|
Измерительный датчик |
1 |
|
Измерительный блок |
1 |
|
Специализированное ПО |
1 |
|
Оправка для установки датчика на столик гониометра |
1 |
|
Руководство по эксплуатации ИУ-67 |
1 |
|
Методика поверки МП ТИнТ 191-2016 «Измерители угла ИУ-67. Методика поверки» |
1 |
|
Паспорт ШФВИ.ИУ-67.00 ПС |
1 |
Методика (метод измерений) содержится в руководстве по эксплуатации «Измерители угла ИУ-67. Руководство по эксплуатации» ШФВИ.ИУ-67 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям угла ИУ-67«Измеритель угла ИУ-67. Технические условия» ШФВИ.ИУ-67.00 ТУ.
ИзготовительОбщество с ограниченной ответственностью «Пролог» (ООО «Пролог»)
ИНН 4025079144
Адрес места осуществления деятельности: 249037, Калужская обл., г. Обнинск, ул. Ленина, д. 85в
Телефон (факс): (48439) 68922
E-mail: prolog@prolog.ltd
Испытательный центрГосударственный центр испытаний средств измерений Общество с ограниченной ответственностью «ТестИнТех» (ГЦИ СИ ООО «ТестИнТех»)
ИНН 7734656656
Адрес: 123308, Москва, ул. Мневники, д. 1
Уникальный номер записи в реестре аккредитованных лиц № 30149-11.
