МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

№     ^бзз

Москва

О внесении изменений в приказы Федерального агентства по техническому регулированию и метрологии от 23 июля 2014 г. № 1114 «О продлении срока действия свидетельств об утверждении типа средств измерений», от 17 июня 2019 г. № 1411 «О продлении срока действия свидетельств об утверждении типа средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

1. Внести изменение в приложение к свидетельству № 35240 об утверждении типа средств измерений газоанализаторов многокомпонентных «Ангор-С», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 40599-09, упомянутое в пункте 13 приложения к приказу Федерального агентства по техническому регулированию и метрологии от 23 июля 2014 г. № 1114 «О продлении срока действия свидетельств об утверждении типа средств измерений», в пункте 27 приложения к приказу Федерального агентства по техническому регулированию и метрологии от 17 июня 2019 г. № 1411 «О продлении срока действия свидетельств об утверждении типа средств измерений», изложив его к настоящему приказу.

3. ФГБУ «ВНИИМС» внести измерений согласно приложению

информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

Лист №1

Всего листов 5

Приложение к свидетельству № 35240 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы многокомпонентные «Ангор-С» (далее - газоанализаторы) предназначены для измерения содержания кислорода (О2), оксида углерода (СО) и оксида азота (NO) в отходящих газах топливосжигающих установок в следующих сочетаниях: О2 - СО - NO, О2 -СО, О2 - NO, О2 с целью оптимизации процессов горения.

Принцип действия газоанализаторов - электрохимический или термокаталитический в зависимости от определяемого газа.

Способ пробоподготовки - фильтрация и нагрев до температуры выше точки росы, подача пробы к газоанализатору - диффузионная или за счет динамического давления потока анализируемого газа в дымоходе.

Газоанализатор выполнен в виде двух блоков: блока датчиков и блока индикации и управления.

Блок индикации и управления крепится к щиту или стене с помощью DIN-рейки, прилагающейся к газоанализатору. Блок датчиков монтируется непосредственно на стенке газохода у точки отбора пробы.

Блок датчиков предназначен для отбора, подготовки и транспортировки анализируемой пробы к измерительным датчикам концентраций, обработки сигналов датчиков и формирования выходного цифрового сигнала, содержащего информацию об измеряемых компонентах и о функциональном состоянии основных элементов блока датчиков. Сигналы от датчиков поступают в многоканальный аналого-цифровой преобразователь, обрабатываются микроконтроллером, после чего рассчитанные значения концентраций выводятся на последовательный цифровой порт RS-485 для передачи на внешнее устройство индикации и управления. Блок датчиков включает в себя пробоотборный зонд с крепежным фланцем. Зонд представляет из себя трубку из нержавеющей стали, на погружаемом конце которого сделан срез под углом 45 °, обеспечивающий заход пробы в зонд и ее транспортировку к газовым сенсорам. Длина зонда определяется потребителем в зависимости от размеров дымохода и условий эксплуатации.

Блок индикации и управления предназначен для индикации измеренных значений концентраций, аварийных и прочих диагностических сигналов газоанализатора, а также для управления процедурой калибровки и формирования выходных сигналов для вторичных регистрирующих приборов и исполнительных механизмов. Блок индикации и управления оснащен токовыми выходами 4 - 20 мА по каждому каналу измерения для подключения вторичных контрольных приборов, может оснащаться цифровым последовательным интерфейсом RS485.

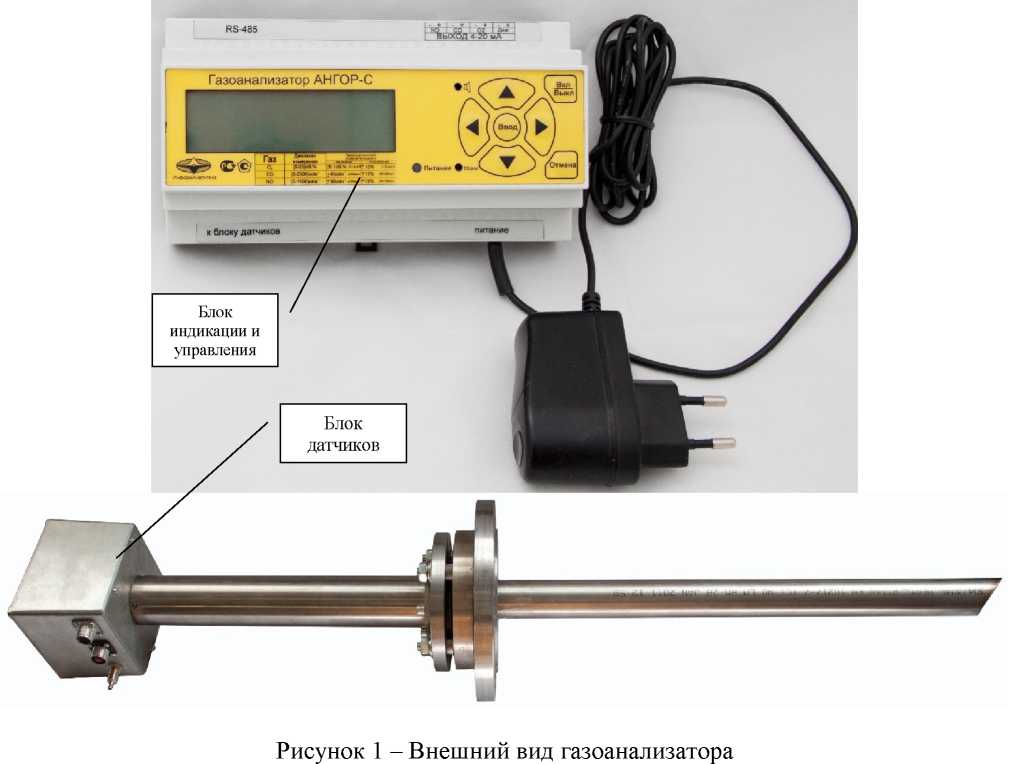

Внешний вид газоанализатора представлен на рисунке 1.

Элементы настройки измерительной части газоанализаторов конструктивно защищены от несанкционированного проникновения пластилиновой пломбой в чашку пломбировочную по ГОСТ 18678-73, установленную под винт корпуса блока индикации.

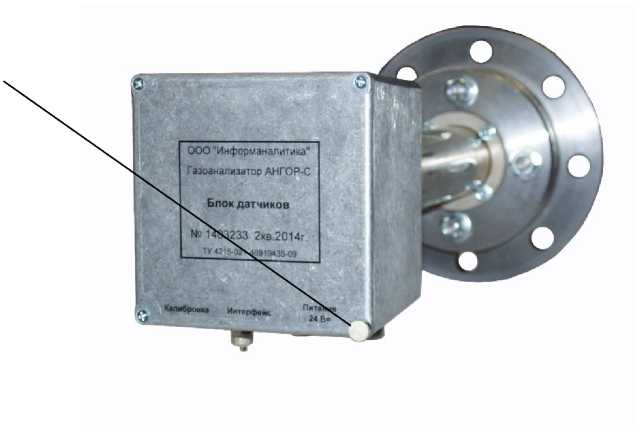

Схема пломбировки приведена на рисунке 2.

пломба

Рисунок 2 - Схема пломбировки газоанализатора

Диапазоны измерений и пределы допускаемой основной погрешности измерения приведены в табл. 1.

Таблица 1

Условия эксплуатации:

• - температура окружающего воздуха, °С

  от 0 до 70

  от 15 до 98

  от 84,0 до 106,7

  от 0 до 1000

  80

  от 0 до 70

  20

  10

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

Параметры анализируемой газовой смеси:

• - температура, °С

• - разрежение, мм рт.ст., не более

• - влажность газового потока (по t точки росы), °С

• - объемная доля диоксида углерода, %, не более

• - массовая концентрация пыли, г/м³, не более

наносится типографским способом на титульный лист Руководства по эксплуатации и на лицевой панели блока индикации.

В комплект поставки входят:

• - блок датчиков

  - 1	шт.
  - 1	шт.
  - 1	шт.
  - 1	шт.
  - 1	экз.
  - 1	экз.

  ?

  ?

  ?

  ?

  ?

• - блок индикации и управления

• - комплект ЗИП

• - источник питания 24 В для блока датчиков

• - Руководство по эксплуатации

• - Методика поверки (на поставляемую партию)

осуществляется в соответствии с документом МП 242-0823-2009 «Газоанализаторы многокомпонентные «Ангор-С». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 20 февраля 2009 г.

Перечень эталонов, применяемых при поверке:

• - поверочный нулевой газ-воздух в баллонах под давлением по ТУ 6-21-5-85;

• - поверочные газовые смеси в баллонах под давлением - ГСО состава О2/азот, CO/воз-дух по ТУ 6-16-2956-92;

• - генератор-разбавитель газовых смесей ГР645-03М по ТУ 25-7557.0029-88 в комплекте с поверочной газовой смесью в баллоне под давлением - ГСО состава NO/N2 по ТУ 6-16-2956-92.

Сведения о методах измерений приведены в разделе 2.3 Руководства по эксплуатации ЛШЮГ.413411.021 РЭ «Газоанализаторы многокомпонентные «АНГОР-С». Руководство по эксплуатации».

ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;

ТУ 4215-021-46919435-2009 (ЛШЮГ.413411.021 ТУ) «Газоанализаторы многокомпонентные «АНГОР-С». Технические условия»;

МП 242-0823-2009 «Газоанализаторы многокомпонентные «АНГОР-С». Методика поверки», утверждена ГЦИ СИ «ФГУП ВНИИМ им. Д.И.Менделеева» 20 февраля 2009 г.

- при осуществлении деятельности в области охраны окружающей среды.

Общество с ограниченной ответственностью «Информаналитика» (ООО «Информаналитика»)

Адрес: 194223, г. Санкт-Петербург, а/я 4

Тел./факс: (812) 552-29-42, (812) 552-98-31

E-mail: mail@info.sp.ru.

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
