ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2024 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляе мый изготови тель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Счетчики электрической энергии однофазные многофункцион альные

ЭМИР-1

124L98463 3254; 124L16323 3253

87405-22

Общество с ограниченной ответственность ю «МИРТЕК» (ООО «МИРТЕК»), г. Ставрополь

РТ-МП-892- 551-2022

РТ-МП-930- 551-2024

30.09. 2024

Общество с ограниченной ответственностью «Электролаборато рия ЭЛПЭК» (ООО «Электролаборато рия ЭЛПЭК»), г. Казань

ФБУ «Ростест-Москва», г. Москва

2.

Счетчики электрической энергии трехфазные многофункцион альные

ЭМИР-3

124L98473 3255; 124L98483 3256.

87406-22

Общество с ограниченной ответственность ю «МИРТЕК» (ООО «МИРТЕК»), г. Ставрополь

РТ-МП-893- 551-2022

РТ-МП-931- 551-2024

30.09. 2024

Общество с ограниченной ответственностью «Электролаборато рия ЭЛПЭК» (ООО «Электролаборато рия ЭЛПЭК»), г. Казань

ФБУ «Ростест-Москва», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» ноября 2024 г. № 2733

Регистрационный № 87405-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные ЭМИР-1

Назначение средства измерений

Счетчики электрической энергии однофазные многофункциональные ЭМИР-1 (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. Учет электроэнергии для исполнений с двумя измерительными элементами может производиться по большему значению или только по фазной цепи в зависимости от настроек.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

ф ® ©  ® ® © CD ср ср ф ф ф ф ф

ЭМИР-1  -ХХХ- Х - ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- Х - Х

фТип счетчика @ Тип корпуса

W1 - для установки на щиток, модификация 1

W2 - для установки на щиток, модификация 2

W3 - для установки на щиток, модификация 3

W6 - для установки на щиток, модификация 6

W6b - для установки на щиток, модификация 6b

W9 - для установки на щиток, модификация 9

D1 - для установки на DIN-рейку, модификация 1

D4 - для установки на DIN-рейку, модификация 4

D5 - для установки на DIN-рейку, модификация 5

D17 - для установки на DIN-рейку, модификация 17

SP1 - для установки на опору ЛЭП, модификация 1

SP2 - для установки на опору ЛЭП, модификация 2

SP3 - для установки на опору ЛЭП, модификация 3 @ Модификация счетчика

(нет символа) - описание модификации не указывается

n, где n - символ, обозначающий модификацию счетчика ф Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A1R1 - класс точности 1 по ГОСТ 31819.21и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21и класс точности 2 по ГОСТ 31819.23 @ Номинальное напряжение

220 - 220 В

230 - 230 В ф Базовый ток

5 - 5 А

10 - 10 А @ Максимальный ток

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

ф Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали

@ Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса @) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

E/n - интерфейс Ethernet, где n - номер модификации модуля

(для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля

(для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля

(для модификации 1 номер допускается не указывать)

MOD/n - универсальный интерфейс для подключения сменного модуля связи, где n -номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

@ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Pn, где n - номер модификации поддерживаемых протоколов обмена

@ Дополнительные функции

B - базовое исполнение

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

@ Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

@ Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP1, SP2, SP3 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «В», оснащены:

• - датчиком магнитного поля;

• - реле управления нагрузкой в цепи тока;

• - подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;

• - измерением параметров качества электрической энергии;

• - оптопортом;

• - электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.

Счетчики, у которых в условном обозначении присутствует символы «В» или «K», оснащены встроенным контактором и дополнительно позволяют:

• - организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

  выше

• -  отключать нагрузку при превышении потребляемой мощности установленных лимитов;

  ниже

• -  подключать нагрузку при уменьшении потребляемой мощности установленных лимитов.

  после

Коммутация встроенного контактора при подключении нагрузки происходит

подачи соответствующей команды по интерфейсу на лицевой панели счетчика (по умолчанию), по интерфейсу (опционально).

Зажимы для подсоединения счетчиков интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

- реактивной мощности (только счетчики с символами «R1» и «R2» обозначении);

- полной мощности (только счетчики с символами «R1» и «R2» обозначении);

- коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу

параметров:

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Знак поверки наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

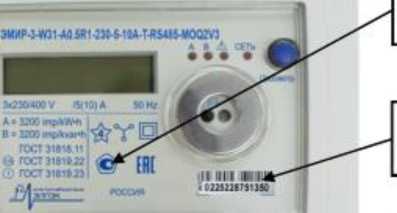

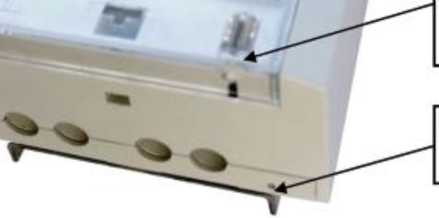

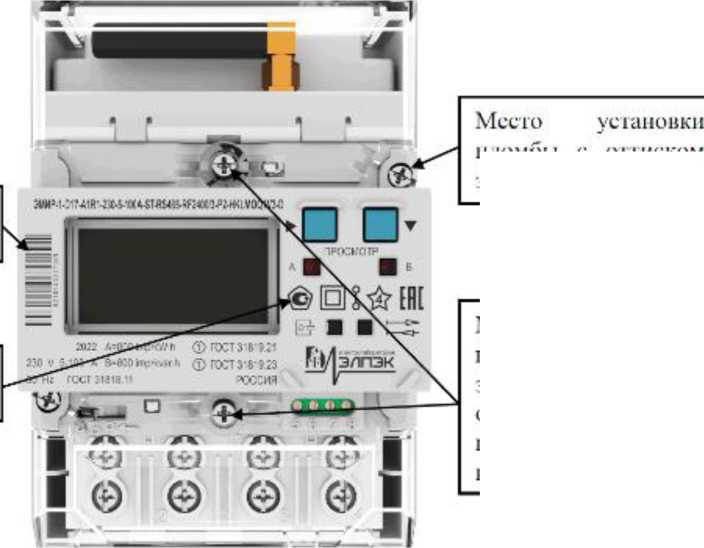

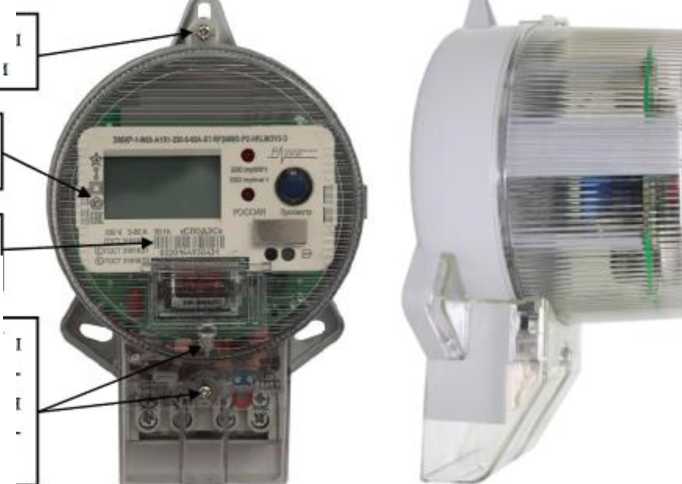

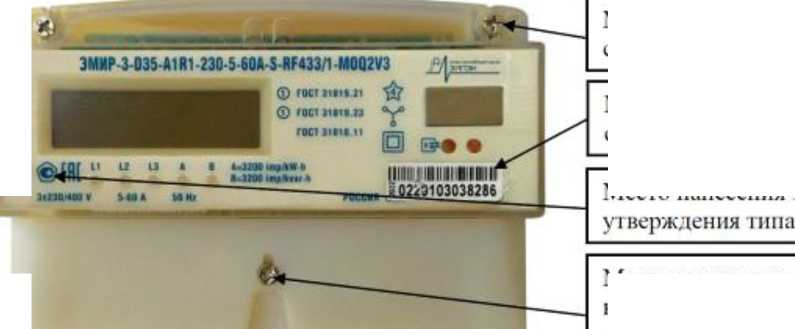

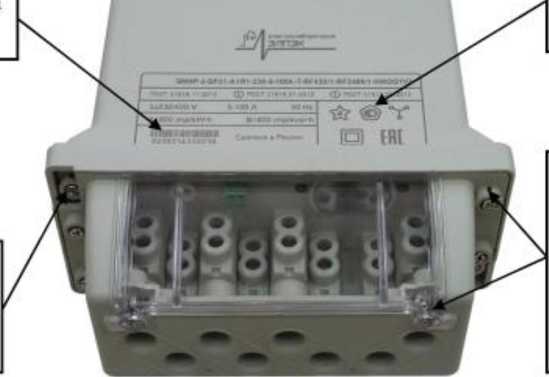

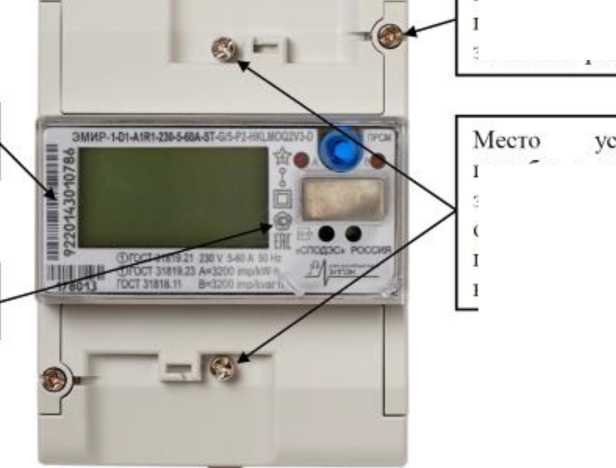

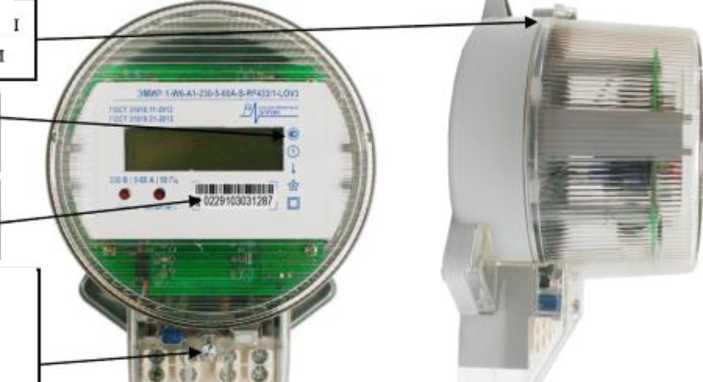

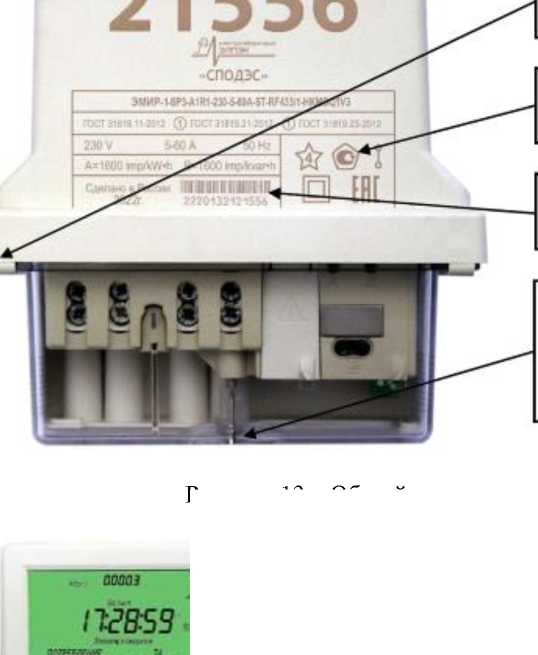

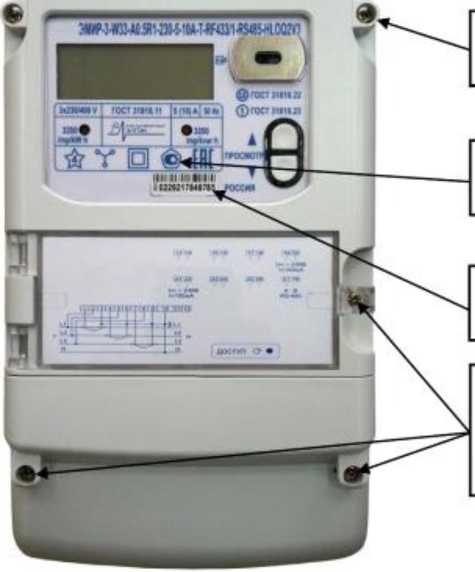

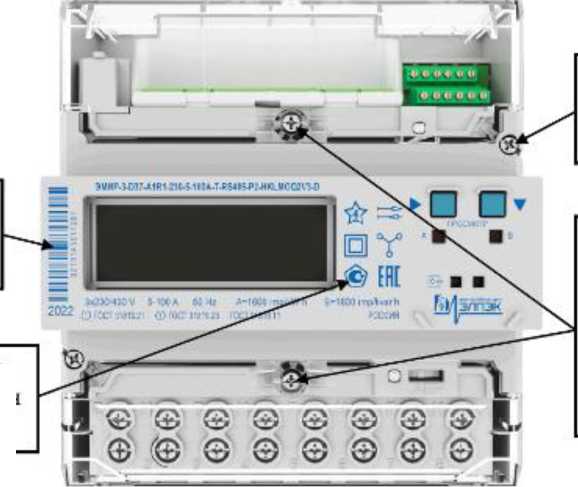

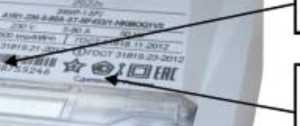

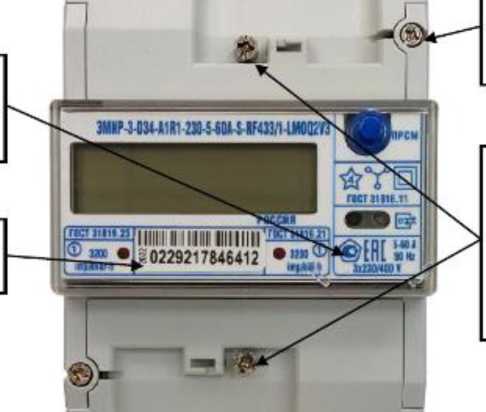

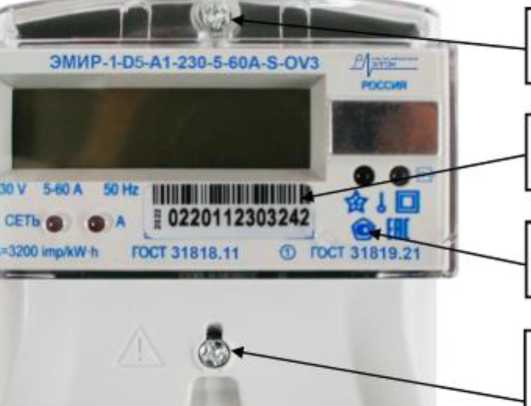

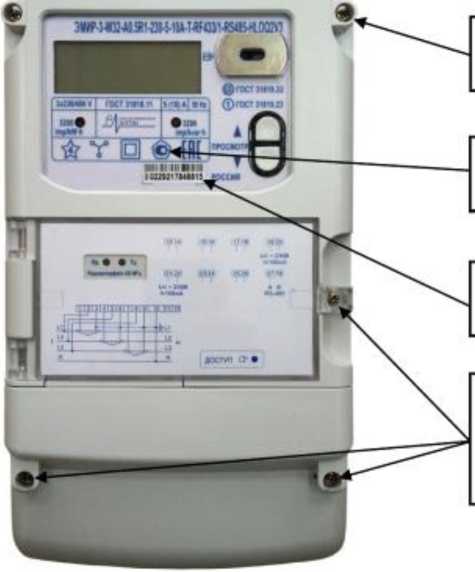

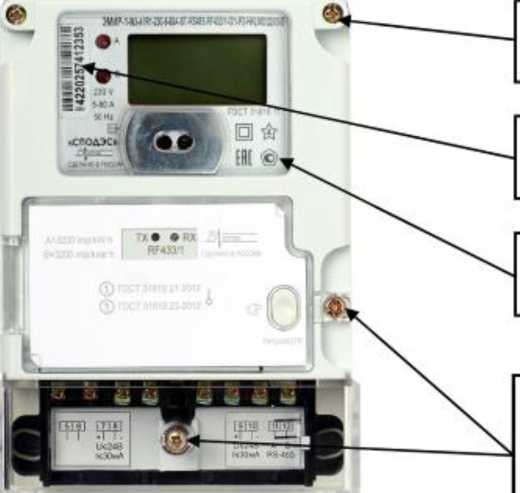

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 13. Общий вид дистанционного индикаторного устройства приведен на рисунке 14.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации дтя защиты от несанкционированного доступа

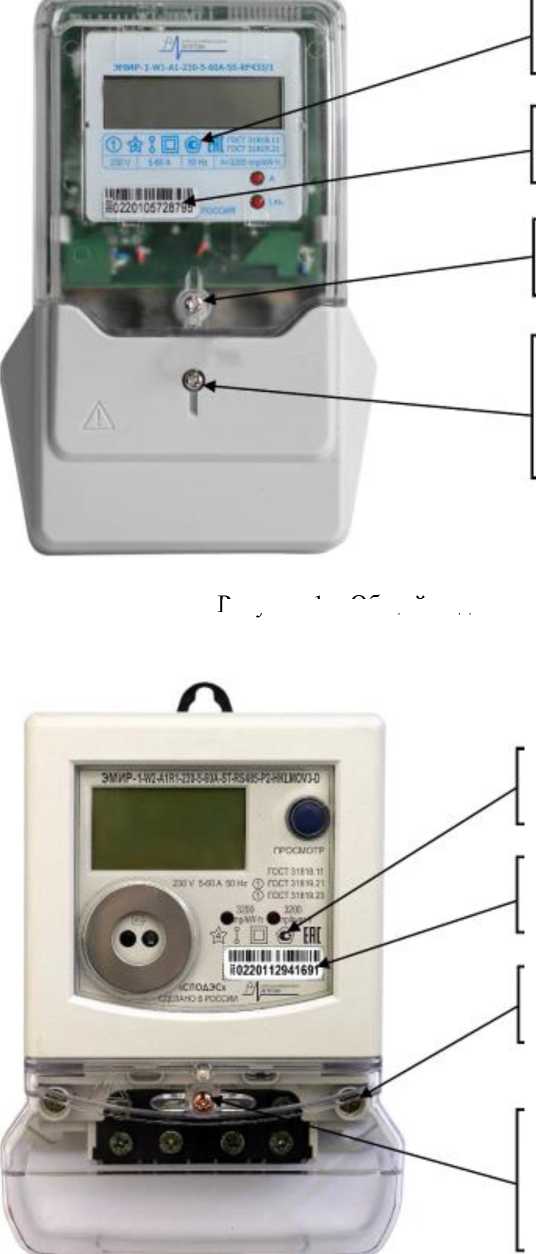

Рисунок 2 - Общий вид счетчика в корпусе типа W2

Место установки пломбы с оттиском энергоснабжаюшей организации для защиты от несанкционированного досзупа

Место нанесения заводского номера

Место установки пломбы с оттиском энергоснабжающей организации ,т,1я за-

ЩН1Ы от несанкционированного доступа

Место нанесения заводскою номера

тановки пломбы с оттиском •)нер1 оснабжающей организации для зашиты от несаикцпо-ннрованного доступа

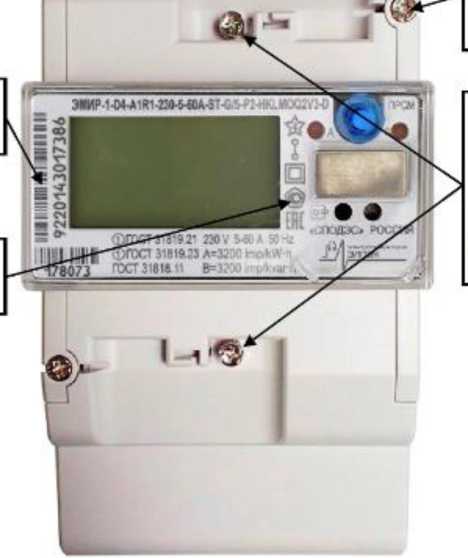

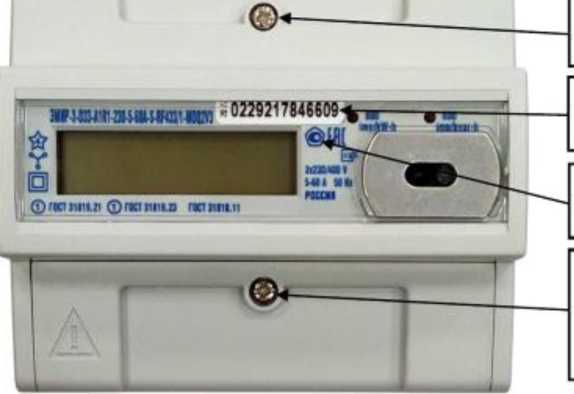

Рисунок 8 - Общий вид счетчика в корпусе типа D4

Место установки итомбы с оттиском энергоснабжающей оргапизаинп для зашиты от несанкционированного доступа

Место установки пломбы с оттиском энергоснабжавзшей организации для защиты от HccaiiKUHo-нировапною доступа

Место установки пломбы с он иском знака иокерки

Место папссешы знака ^дверждештя типа

Место iiaiieceinw заводско! о номера

Место установки пломбы с оттиском энсргоснабжающс!! оргашгзацпи для зашиты от несанкшюннрованного доступа

Место нанесения заводского номера

Место установки пломбы с оттиском знеркк-набжаюнтей opi анизании зашиты достуша

Место установки пломбы с оттиском знака поверки

Место нанесения знака утверждения типа

Место нанесения заводско!о номера

Место установки пломбы е оттиском знертоенабжаюшей ортаннзании для защиты от несанкциони1Х)ванного лостлща

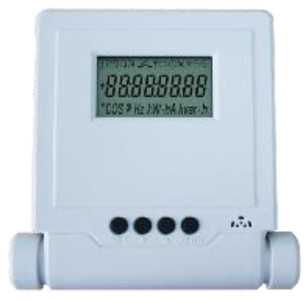

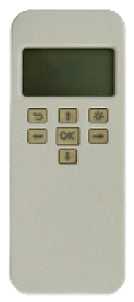

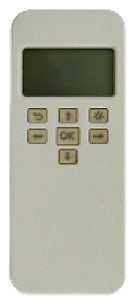

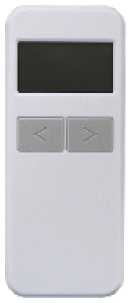

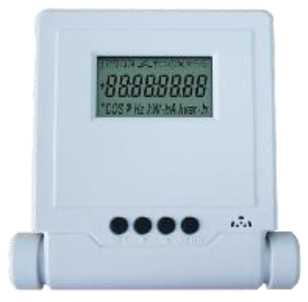

Рисунок 14 - Общий вид дистанционного индикаторного устройства

Программное обеспечение

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 -

данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT3	MT4
Номер версии (идентификационный номер) ПО, не ниже	1.0	1.0	1.0	1.0
Цифровой идентификатор ПО	4СВ9	254A	3AC6	54AD
Алгоритм вычисления цифрового идентификатора ПО	CRC	CRC	CRC	CRC

Метрологические и технические характеристики Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012,

ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	-
A1R1	1	1
A1R2	1	2

Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

	Класс точности счетчика
	1 по ГОСТ 31819.21-2012	1 по ГОСТ 31819.23-2012	2 по ГОСТ 31819.23-2012
Стартовый ток	0,0025 1б	0,0025 1б	0,005 1б

Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «В» или «М» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Параметр	Пределы допускаемой погрешности измерений: абсолютной А, относительной 5
Частота, Гц	+0,05 (А)
Активная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < 1макс	±1,5 (5) +1 (5)
Реактивная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < 1макс	±1,5 (5) ±1 (5)

Параметр	Пределы допускаемой погрешности измерений: абсолютной Л, относительной 5
Полная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < 1макс	±1,5 (5) ±1 (5)
Среднеквадратическое значение фазного напряжения переменного тока, %	±1 (5)
Среднеквадратическое значение силы переменного тока (фазный ток), % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < 1макс	±1,5 (5) ±1 (5)
Среднеквадратическое значение силы переменного тока (ток нейтрали), % - в диапазоне 0,05I6 < I < 0,1I6 - в диапазоне 0,1I6 < I < IMakc	±1,5 (5) ±1 (5)
Коэффициент мощности, %	±2(5)
Примечание - погрешности измерения нормируются для значений входных сигналов, указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

Таблица 5 -

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	220;230
Базовый ток I6, А	5; 10
Максимальный ток IMakc, А	50; 60; 80; 100
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,05I6 до IMakc (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c	±0,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	±1

Наименование характеристики	Значение
Пределы дополнительной температурной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с	±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	(от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom (от 0,05 до 1,3) Uhom (от 0,05 до 1,3) Uhom
Диапазон измерений среднеквадратических значений силы переменного тока, А	от 0,051б до 1макс
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 25 от 0 до 45 от 0 до 45 от 0 до 90 от 0 до 90
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 20 от 0 до 30 от 0 до 30 от 0 до 30 от 0 до 30
Диапазон измерений коэффициента мощности	от -1 до 1

Наименование характеристики	Значение
Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,05/б до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Диапазон входных сигналов при измерении коэффициента мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0,051б до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom

Таблица 6 - Основные технические

Наименование характеристики	Значение
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч)	от 800 до 10000
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч)	от 800 до 10000
Количество десятичных знаков отсчетного устройства, не менее	8
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не более	0,01
Полная мощность, потребляемая каждой цепью тока при базовом токе, В^А, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения, при номинальном значении напряжения, В^А (Вт), не более	10 (2)
Длительность хранения информации при отключении питания, лет, не менее	35
Срок службы батареи, лет, не менее	16
Число тарифов, не менее	4
Число временных зон, не менее	12
Глубина хранения значений электрической энергии на начало месяца, мес, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2»	24 36

Наименование характеристики	Значение
Глубина хранения значений электрической энергии на начало суток, сут, не менее: - для счетчиков с символом «A1»	93
- для счетчиков с символами «A1R1», «A1R2»	128
Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символом «A1»	93
- для счетчиков с символами «A1R1», «A1R2»	128
Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символом «A1»	93
- для счетчиков с символами «A1R1», «A1R2»	128
Интервал усреднения мощности для фиксации профиля нагрузки, мин1)	30
Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее:
- для счетчиков с символом «A1»	93
- для счетчиков с символами «A1R1», «A1R2»	128
Количество записей в журнале событий, не менее: - для счетчиков с символом «A1»	384
- для счетчиков с символами «A1R1», «A1R2»	1000
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее	1
Скорость обмена информацией по интерфейсам, бит/с, не менее	9600
Габаритные размеры (длина^ширина^высота), мм, не более Тип корпуса: - W1	196x121x60
- W2	182x125x55
- W3	201x118x74
- W6	209x128x104
- W6b	209x128x110
- W9	209x128x76
- D1	130x90x69
- D4	160x90x69
- D5	110x89x61
- D17	130x90x70
- SP1	240x165x77
- SP2	160x110x65
- SP3	180x165x77
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- температура окружающей среды, °С, для счетчиков с символом «F»	от -45 до +85
- относительная влажность, %	от 30 до 98
- атмосферное давление, кПа	от 70 до 106,7

Наименование характеристики	Значение
Масса, кг, не более	1,5
Срок службы счетчика, лет, не менее	35
Средняя наработка на отказ, ч, не менее	350000
1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин. 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = (lTeK'D30)/30, где 1тек -текущий интервал усреднения мощности, мин; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут.

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 7.

Таблица 7 - Комплектность

Наименование	Обозначение	Количество	Примечание
Счетчик электрической энергии однофазный многофункциональный	ЭМИР-1	1 шт.	Исполнение соответствует заказу
Пломба свинцовая	-	1 - 3 шт.	В зависимости от типа корпуса
Леска пломбировочная	-	1 - 3 шт.	В зависимости от типа корпуса
Руководство по эксплуатации	МИРТ.411152.190РЭ	1 шт.	В электронном виде
Формуляр	МИРТ.411152.190ФО	1 шт.	В бумажном виде
Дистанционное индикаторное устройство	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки
Кронштейн для крепления на опоре ЛЭП	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП
Упаковка	-	1 шт.	Потребительская тара

Наименование	Обозначение	Количество	Примечание
Технологическое программное обеспечение	-	1 шт.	В электронном виде по отдельному заказу
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте элпэк.рф и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.190РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

МИРТ.411152.190ТУ    Счетчики    электрической энергии однофазные

многофункциональные ЭМИР-1. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК») ИНН 2635813531

Адрес: 355037, г. Ставрополь, ул. Доваторцев, д. 33А

Телефон: +7 (8652) 22-68-68

E-mail: info@mirtekgroup.ru

Web-сайт: mirtekgroup.com

Изготовитель

Общество с ограниченной ответственностью «Электролаборатория ЭЛПЭК» (ООО «Электролаборатория ЭЛПЭК»)

ИНН 1661028060 Юридический адрес: 420037, г. Казань, ул. Чапаева, д. 24, кв. 137

Адрес места деятельности: 420037, Республика Татарстан, г. Казань, ул. Ватутина, д. 29

Телефон: +7 (980) 917-06-89

E-mail: elab_elpek@mail.ru

Web-сайт: элпэк.рф

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00 Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» ноября 2024 г. № 2733

Регистрационный № 87406-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные ЭМИР-3

Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные ЭМИР-3 (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).

В состав счетчиков могут входить отдельные гальванически развязанные от электрической сети дискретные выходы и отдельные гальванически развязанные от электрической сети дискретные входы.

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

@ ® (р СР СР 0 СР ®®® ®® @

-ХХХ- Х ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ-Х Х

CD Тип счетчика

CD Тип корпуса

W31 - для установки на щиток, модификация 1

W32 - для установки на щиток, модификация 2

W33 - для установки на щиток, модификация 3

D31 - для установки

D33 - для установки

D34 - для установки

D35 - для установки

D37 - для установки

SP31 - для установки на опору ЛЭП, модификация 1 @ Модификация счетчика

(нет символа) - описание модификации не указывается

n, где n - символ, обозначающий модификацию счетчика @ Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A0.5 - класс точности 0,5S по ГОСТ 31819.22

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21 класс точности 2 по ГОСТ 31819.23 A0.5R1 - класс точности

A0.5R2 - класс точности

A0.2R1 - класс точности

A0.2R2 - класс точности @ Номинальное напряжение

57,7 - 57,7 В

220 - 220 В

230 - 230 В @ Номинальный (базовый) ток

1 - 1 А

5 - 5 А

10 - 10 А @ Максимальный ток

10А - 10 А

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

@ Тип измерительных элементов

S - шунты

T - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали

@ Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

@) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD/n - универсальный интерфейс для подключения сменного модуля связи, где n -номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

@ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Pn, где n - номер модификации поддерживаемых протоколов обмена

@ Дополнительные функции

B - базовое исполнение

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - поотперт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

@ Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

@ Условия эксплуатации

(Нет символа) - температура окружающей среды от - 40 до 70 °С

F - температура окружающей среды от - 45 до 85 °С

Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP31 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «B», оснащены:

• - датчиком магнитного поля;

• - реле управления нагрузкой в цепи тока, для счетчиков непосредственного включения;

• - подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;

• - измерением параметров качества электрической энергии;

• - оптопортом;

• - электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.

Счетчики, у которых в условном обозначении присутствует символы «B» или «K», оснащены встроенным контактором и дополнительно позволяют:

• - организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

  выше

• -  отключать нагрузку при превышении потребляемой мощности установленных лимитов;

  ниже

• -  подключать нагрузку при уменьшении потребляемой мощности установленных лимитов.

  после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

  Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

  Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Коммутация встроенного контактора при подключении нагрузки происходит

• - коэффициентов мощности по каждой фазе;

• - длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• -    длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

  ГОСТ 32144-2013,

  (по

• - остаточного   напряжения провала напряжения

ГОСТ 30804.4.30-2013, класс S);

• - максимального    значения перенапряжения

ГОСТ 30804.4.30-2013, класс S).

Счетчики обеспечивают возможность задания по

параметров:

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Знак поверки наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, виде наклейки, нанесения знака

1 - 9. Общий вид

Место нанесения знака утверждения типа

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском знергоспабжаюшей оргаиизаини для защиты от несанкционированного достулта

Рисунок 1 - Общий вид счетчика в корпусе типа W31

Место установки пломбы с оттиском знака поверки

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском энергоснабжаюше!! организации для защиты от иесапкциоиированиого достутта

Место установки пломбы с оттиском знака поверки

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с описком энергоснабжаюше!! организации для заппггы от несанкционированного доступна

Рисунок 3 - Общий вид счетчика в корпусе типа W33

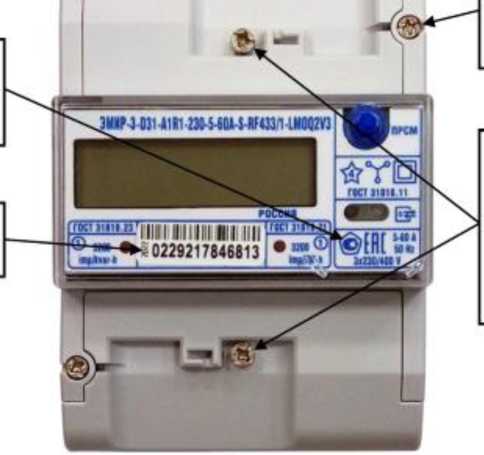

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжаюшеп организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы е оттиском энергоснабжающей организации для зашиты от несанкционированного доступа

Рисунок 5 - Общий вид счетчика в корпусе типа D33

Место установки пломбы с оттиском знака поверки

Место установки пломбы е оттиском THcpi оснабжаюшей органпзашш для зашиты от несанкипо-нированного доступа

Место установки пломбы с оттиском тнерык’набжакяией организации для защиты от несанкционированного доступа

Рисунок 7 - Общий вид счетчика в корпусе типа D35

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей оргаии-зации для за[циты от несанкционированного доступа

Место нанесения знака ут верждения типа

Место установки пломбы с оттиском знерюснаб-жакнцей организации для зашиты от несанкционированного доступа

вид дистанционного индикаторного устройства

Программное обеспечение

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 -

данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT3	MT6
Номер версии (идентификационный номер) ПО, не ниже	1.0	1.0	1.0	1.0
Цифровой идентификатор ПО	4CB9	4FC5	3AC6	FD7C
Алгоритм вычисления цифрового идентификатора ПО	CRC	CRC	CRC	CRC

Метрологические и технические характеристики

Классы точности по ГОСТ

ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	-
A0.5	0,5S	-
A1R1	1	1
A1R2	1	2
A0.5R1	0,5S	1
A0.5R2	0,5S	2
A0.2R1	0,2S	1
A0.2R2	0,2S	2

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения

токов счетчиков

Тип включения счетчика	Класс точности счетчика
	1 по ГОСТ 31819.212012	0,2S по ГОСТ 31819.22 2012	0,5S по ГОСТ 31819.22 2012	1 по ГОСТ 31819.232012	2 по ГОСТ 31819.232012
Непосредственное	0,0025 1б	0,001 1б		0,0025 1б	0,005 1б
Через трансформаторы тока	0,002 1ном	0,001 1ном		0,002 1ном	0,003 1ном

Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «B» или «M» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Параметр	Пределы допускаемой погрешности измерений для счетчиков класса точности (при измерении активной энергии): абсолютной Л, относительной 5
	0,2S	0,5S	1
Частота, Гц	+0,05 (Л)	±0,05 (Л)	±0,05 (Л)
Активная мощность, %	±0,5 (5)	±0,5 (5)	±1 (5)
Реактивная мощность, %	+1 (5)	±1 (5)	±1 (5)
Полная мощность, %	±1 (5)	±1 (5)	±1 (5)
Среднеквадратическое значение фазного напряжения переменного тока, %	±0,5 (5)	±0,5 (5)	±1 (5)
Среднеквадратическое значение силы переменного тока, %	±1 (5)	±1 (5)	±1 (5)
Коэффициент мощности, %	±0,4 (5)	±1(5)	±2(5)
Примечание - погрешности измерения нормируются для значений входных сигналов указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

Таблица 5 -

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	57,7; 220; 230
Базовый (/б) или номинальный (Ihom) ток, А	1; 5; 10
Максимальный ток /макс, А	10; 50; 60; 80; 100
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,051б (0,01Ihom или 0,02/ном) до /макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c	±0,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	±1

Наименование характеристики	Значение
Пределы дополнительной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с	+0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «M» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	(от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom (от 0,05 до 1,3) Uhom (от 0,05 до 1,3) Uhom
Диапазон измерений среднеквадратических значений силы переменного тока, А	от Q,051^hom(6) до 1ма-кс
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «M» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 25 от 0 до 45 от 0 до 45 от 0 до 90 от 0 до 90
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «M» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 20 от 0 до 30 от 0 до 30 от 0 до 30 от 0 до 30
Диапазон измерений коэффициента мощности	от -1 до 1

Наименование характеристики	Значение
Диапазон входных сигналов при измерении коэффициента мощности: - сила тока - напряжение, для счетчиков с символом «M» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom
Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «M» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч)	от 800 до 10000
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп./(квар^ч)	от 800 до 10000
Количество десятичных знаков отсчетного устройства, не менее	8
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не более:	0,01
Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, В^А, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, В •А (Вт), не более	10 (2)
Длительность хранения информации при отключении питания, лет, не менее	35
Срок службы батареи, лет, не менее	16
Число тарифов, не менее	4
Число временных зон, не менее	12
Глубина хранения значений электрической энергии на начало месяца, мес, не менее: - для счетчиков с символами «А1», «А0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»	24 36

Наименование характеристики	Значение
Глубина хранения значений электрической энергии на начало суток, сут,
не менее:
- для счетчиков с символами «A1», «A0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1»,	93
«A0.5R2», «A0.2R2»	128
Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»	128
Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»	128
Интервал усреднения мощности для фиксации профиля нагрузки, мин1)	30
Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее: - для счетчиков с символами «А1», «A0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1»,	93
«A0.5R2», «A0.2R2»	128
Количество записей в журнале событий, не менее: - для счетчиков с символами «A1», «A0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1»,	384
«A0.5R2», «A0.2R2»	1000
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее	1
Скорость обмена информацией по интерфейсам, бит/с, не менее	9600
Габаритные размеры (длина^ширина^высота), мм, не более Тип корпуса: - W31	246x169x57
- W32	291x171x88
- W33	266x171x79
- D31	131x91x70
- D33	106x126x72
- D34	190x91x70
- D35	115x144x62
- D37	160x144x71
- SP31	236x190x106

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды, °С, для счетчиков с символом «F» - относительная влажность, % - атмосферное давление, кПа	от - 40 до + 70 от - 45 до + 85 от 30 до 98 от 70 до 106,7
Масса, кг, не более	2,5
Срок службы счетчика, лет, не менее	35
Средняя наработка на отказ, ч, не менее	350000
1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин. 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = (lTeK'D30)/30, где 1тек -текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут.

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 7.

Таблица 7 - Комплект поставки счетчиков

Наименование	Обозначение	Количество	Примечание
Счетчик электрической энергии трехфазный многофункциональный	ЭМИР-3	1 шт.	Исполнение соответствует заказу
Пломба свинцовая	-	1 - 3 шт.	В зависимости от типа корпуса
Леска пломбировочная	-	1 - 3 шт.	В зависимости от типа корпуса
Руководство по эксплуатации	МИРТ.411152.191РЭ	1 шт.	В электронном виде
Формуляр	МИРТ.411152.191ФО	1 шт.	В бумажном виде
Дистанционное индикаторное устройство	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки

Наименование	Обозначение	Количество	Примечание
Кронштейн для крепления на опоре ЛЭП	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП
Упаковка	-	1 шт.	Потребительская тара
Технологическое программное обеспечение	-	1 шт.	В электронном виде
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте элпэк.рф и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.191РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

МИРТ.411152.191ТУ Счетчики электрической энергии трехфазные многофункциональные ЭМИР-3. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК») ИНН 2635813531

Адрес: 355037, г. Ставрополь, ул. Доваторцев, д. 33А

Телефон: +7 (8652) 22-68-68

E-mail: info@mirtekgroup.ru

Web-сайт: mirtekgroup.com

Изготовитель

Общество с ограниченной ответственностью «Электролаборатория ЭЛПЭК» (ООО «Электролаборатория ЭЛПЭК»)

ИНН 1661028060

Юридический адрес: 420037, г. Казань, ул. Чапаева, д. 24, кв. 137

Адрес места деятельности: 420036, г. Казань, ул. Тэцевская, зд. 21А, к/ 9 Телефон: +7 (980) 917-06-89

E-mail: elab_elpek@mail.ru

Web-сайт: элпэк.рф

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00 Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

---
