ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2024 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» ноября 2024 г. № 2734

Регистрационный № 52746-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти ЗАО «Антипинский НПЗ»

Система измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ» (далее СИКН) предназначена для измерения массового расхода (массы) нефти.

Принцип действия СИКН основан на прямом методе динамических измерений массы нефти с помощью массовых расходомеров. Сигналы с первичных измерительных преобразователей, предназначенных для измерения массы, плотности, объемной доли воды в нефти, температуры и давления поступают в систему обработки информации, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти.

СИКН состоит из следующих функционально объединенных блоков:

• 1) Два блока измерительных линий (БИЛ-1, БИЛ-2), предназначенных для непрерывных измерений массы нефти, проходящей по измерительным линиям. В состав БИЛ-1 входят две рабочие измерительные линии и одна контрольная с функцией резервной, в БИЛ-2 входит шесть рабочих измерительных линий.

• 2) Блок измерений параметров качества нефти (БИК), предназначенный для непрерывного автоматического измерения показателей качества нефти (плотность, влагосодержание).

• 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, для вычислений, индикации и регистрации результатов измерений.

• 4) Блок трубопоршневой установки (ТПУ), предназначенной для проведения поверки и контроля метрологических характеристик массомеров, входящих в БИЛ.

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

СИКН обеспечивает выполнение следующих функций:

• - измерение в автоматическом режиме:

• 1) массового расхода и массы нефти по каждой измерительной линии и в целом по СИКН;

• 2) объемной доли воды в нефти;

• 3) давления в БИЛ, БИК, ТПУ;

• 4) температуры в БИЛ, БИК, ТПУ;

• 5) плотности нефти в БИК.

• - расчет в автоматическом режиме:

• 1) суммарной массы нефти от начала отчетного периода и за отдельные периоды;

• 2) массы нетто нефти по измерительным линиям и в целом по СИКН;

• 3) средних значений температуры, давления, плотности, влагосодержания нефти;

• 4) массовой доли воды в нефти.

  счетчиков-расходомеров

  поточному плотномеру

• - поверка и контроль метрологических характеристик массовых по трубопоршневой поверочной установке и в автоматическом режиме;

  счетчиков-расходомеров

• - контроль метрологических характеристик рабочих по контрольному;

• - световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;

• - индикации и регистрации результатов измерений.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002 ИС-2.

Общий вид СИКН представлен на рисунке 1.

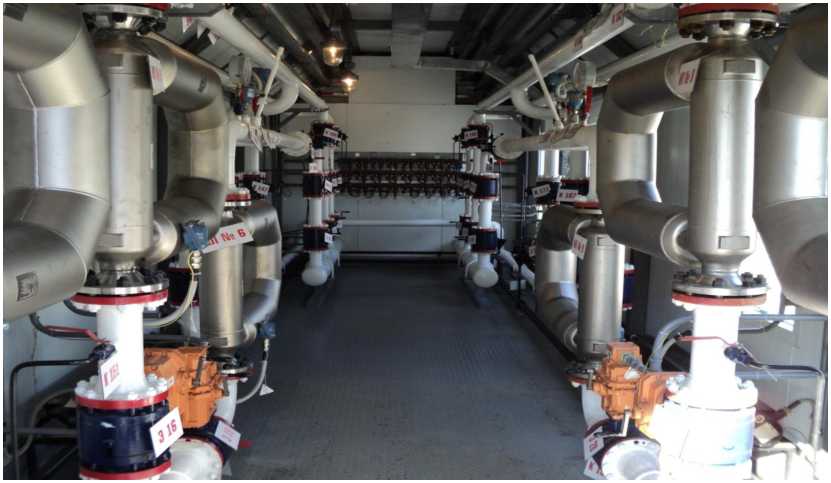

Рисунок 1 - Общий вид СИКН

Место расположения СИКН, заводской номер 17: Российская Федерация, Тюменская область, городской округ город Тюмень, город Тюмень, территория автодороги тракт Старый Тобольский, километр 5-й, дом 8а, строение 1. Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, МИ 3002-2006 и/или разработанной владельцем СИКН инструкции. Заводской номер в виде цифрового обозначения нанесён типографским способом на информационной табличке установленной на стене блока измерительных линий №2.

СИКН имеет аттестованное программное обеспечение (ПО), которое представлено встроенным прикладным ПО измерительно-вычислительного комплекса «ИМЦ-03» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Измерительно-вычислительный    комплекс    «ИМЦ-03»    имеет свидетельство

о метрологической аттестации алгоритмов от 20.03.2008 г., выданное ФГУП «ВНИИР», г. Казань. «АРМ Вектор» имеет свидетельство об аттестации алгоритма от 26.02.2006 г., выданное ФБУ «Тюменский ЦСМ», г. Тюмень.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 -

Таблица 4 - Основные технические характеристики

наносится на титульный лист инструкции по эксплуатации типографским способом.

Таблица 5 - Комплектность

«Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти (СИКН) № 1006 ПСП АО «Антипинский НПЗ», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2019.33192.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Закрытое акционерное общество «Инженерно-производственная фирма Вектор» (ЗАО «ИПФ Вектор»)

ИНН 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, д. 88

Тел. (3452) 388-720, факс 388-727

Е-mail: sekretar@ipfvektor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88 Телефон: (3452) 500-532

E-mail: info@csm72.ru

Web-сайт: https://тцсм.рф

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» ноября 2024 г. № 2734

Регистрационный № 66854-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка замерная трехфазная УЗТ

предназначена для непрерывных автоматизированных измерений массы и массового расхода скважинной жидкости, массы нетто нефти, а также объемного расхода и объема попутного нефтяного газа, приведенных к стандартным условиям.

Принцип действия установки заключается в разделении нефтегазоводяной смеси в трехфазном сепараторе на попутный нефтяной газ, отстоянную нефть и пластовую воду. Расход и параметры продуктов сепарации затем измеряются с применением средств измерений (СИ), установленных в измерительных линиях установки.

Массовый расход, масса и плотность отстоянной нефти и отделенной пластовой воды измеряется прямым методом динамических измерений с применением счетчиков-расходомеров массовых Mico Motion (далее - РМ). Массовый расход и масса скважинной жидкости определяется как сумма расходов отстоянной нефти и отделенной пластовой воды.

Объемный расход и объем попутного нефтяного газа в рабочих условиях (при давлении и температуре сепарации) измеряется прямым методом динамических измерений с применением вихревых расходомеров. Приведение измеренного объема и плотности сепарированного попутного нефтяного газа к стандартным условиям осуществляется по алгоритму, реализованному в системе сбора и обработки информации (СОИ) установки, или с помощью вычислителя УВП-280. Общий объем попутного нефтяного газа определяется как сумма результатов измерений сепарированного попутного нефтяного газа и результатов измерений содержания растворенного газа в жидкости.

Количество растворенного газа определяется на основе анализа отобранной под давлением пробы нефти по аттестованной методике измерений.

Содержание объемной доли воды в отстоянной нефти и содержание нефти в отделенной пластовой воде измеряется одним из двух способов:

- косвенным методом динамических измерений по результатам измерений плотности жидкости, измеренной РМ, плотности обезвоженной дегазированной нефти и плотности пластовой воды, вводимых в СОИ в качестве условно-постоянных величин;

- содержание объемной доли воды измеряется в химико-аналитической лаборатории по отобранной пробе и соответствующее значение вводится в СОИ установки в качестве условно-постоянной величины.

Массовый расход и масса нетто нефти измеряются косвенным методом динамических измерений как разность массы жидкости после сепаратора и массы балласта. Масса балласта определяется на основе измеренных значений содержания объемной доли воды в нефти и содержания нефти в отделенной пластовой воде, а также измерений содержания растворенного в нефти газа, содержания механических примесей и хлористых солей.

Избыточное давление измеряемой среды измеряется в автоматическом режиме прямым методом динамических измерений с применением средств измерений давления. Так же для измерений и индикации давления в сепараторе используются показывающие средства измерений давления.

Температура измеряемой среды измеряется в автоматическом режиме с применением средств измерений температуры. Так же для измерений и индикации температуры измеряемой среды в сепараторе используются показывающие средства измерений температуры.

СОИ установки реализована на основе контроллеров программируемых Simatic S7-300 / S7-400. СОИ выполняет функции опроса первичных преобразователей, преобразования их сигналов из аналоговых в цифровые, расчета выходных величин, формирования отчетов.

Перечень применяемых в установке СИ и их регистрационные номера в Федеральном фонде по обеспечению единства измерений (ФИФ) приведен в таблице 1.

Таблица 1 -

СИ

Заводской номер установки нанесен лазерной гравировкой на маркировочную табличку, закрепленную на стене блок-бокса установки. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на установку не предусмотрено.

Пломбирование установки не предусмотрено.

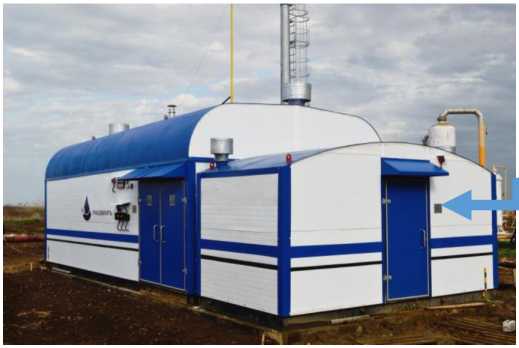

Общий вид установки и место нанесения заводского номера показаны на рисунке 1.

Рисунок 1

- Общий вид установки и место нанесения заводского номера на маркировочной табличке

Программное обеспечение (ПО) установки обеспечивает реализацию функций установки. Метрологические характеристики установки нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 2.

Уровень защиты ПО установки «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 -

данные ПО

Метрологические и основные технические характеристики установки, включая физико-химические свойства измеряемой среды, приведены

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические

Таблица 5 - Показатели надежности

наносится на металлическую табличку, закрепленную на блок-бокс установки, методом лазерной маркировки или аппликацией, а также типографским или иным способом на титульных листах руководства по эксплуатации и паспорта, с указанием номера свидетельства об утверждении типа средства измерений и даты его выдачи.

Комплектность установки приведена в таблице 6.

Таблица 6 - Комплектность установки

приведены в документе «ГСИ. Масса нефти и попутного нефтяного газа. Методика измерений с применением измерений с применением «Установки измерительной УЗТ» производства ООО «НПО УФАНЕФТЕГАЗМАШ»» (Свидетельство об аттестации 01.00257-2013/2909-16 от 18 апреля 2016 г. выдано ФГУП «ВНИИР»).

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.2.1, п. 6.5).

Общество с ограниченной ответственностью   «Научно-производственное

объединение «УФАНЕФТЕГАЗМАШ» (ООО «НПО «УФАНЕФТЕГАЗМАШ»)

ИНН 0273059966

Адрес: 450027, Республика Башкортостан, г. Уфа, Уфимское ш., д. 3/1

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» ноября 2024 г. № 2734

Регистрационный № 28696-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики импульсов микропроцессорные СИ8

Счетчики импульсов микропроцессорные СИ8 (далее - счетчики) предназначены для преобразований частоты входных импульсов в количество импульсов (счета импульсов), измерений частоты, временных интервалов и преобразований измеренных (преобразованных) значений в цифровой сигнал.

Принцип действия счетчиков основан на счете поступающих на вход счетчика (далее - вход управления) электрических импульсов от первичных измерительных преобразователей (ПИП) или средств измерений (СИ) и преобразовании количества импульсов в значение физической величины. Количество импульсов, поступивших на вход счетчика, пропорционально значению физической величины.

Измерительная информация о значении физической величины отображается в цифровом виде на встроенном цифровом индикаторе (далее - дисплей) и передается во внешние измерительные системы (только для модификации СИ8-Х.Х.RS).

Счетчики имеют функциональную возможность формирования сигналов управления с использованием встроенных выходных устройств, предназначенных для сигнализации о достижении физической величиной заданного предела и выдачу сигнала исполнительным устройствам.

На лицевой панели размещен цифровой индикатор на восемь знакомест, светодиодные индикаторы, кнопки управления и программирования.

Клеммы для подключения к датчикам, выходным элементам и к источнику питания расположены на задней панели счетчиков для щитового крепления, или внутри корпуса для настенного исполнения.

Счетчики выпускаются в модификациях, отличающихся конструктивным исполнением корпуса, типом выходного устройства и наличием цифрового интерфейса RS-485.

Структура условного обозначения модификаций счетчиков представлена на рисунке 1.

СИ8 I - [X . [X . Ш

1      2      3

Рисунок 1 - Структура условного обозначения счетчиков

Таблица 1 -

обозначения счетчиков

Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Общий вид счетчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 7. Нанесение знака поверки на счетчики в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) счетчиков не предусмотрено.

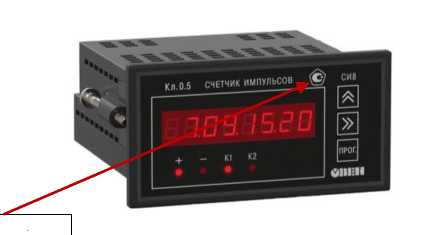

Рисунок 2 - Общий вид счетчиков конструктивного исполнения Щ1 с указанием места нанесения знака утверждения типа

Рисунок 3 - Общий вид счетчиков конструктивного исполнения Щ2 с указанием места нанесения знака утверждения типа

Место нанесения знака утверждения типа

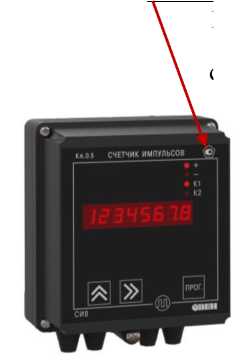

Рисунок 4 - Общий вид счетчиков конструктивного исполнения Н с указанием места нанесения знака утверждения типа

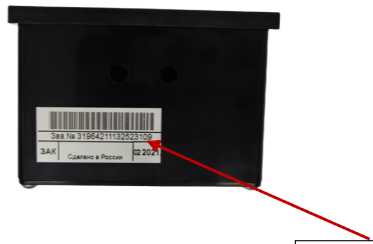

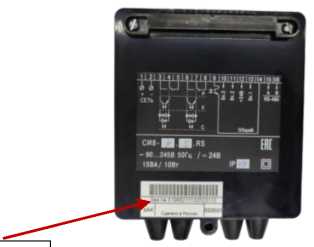

Рисунок 7 - Общий вид счетчиков (сзади) счетчиков конструктивного исполнения Щ2 с указанием места нанесения заводского номера

Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в энергонезависимой памяти счетчиков при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для преобразования, обработки, отображения на дисплее и передачи измерительной информации о значении физической величины во внешние измерительные системы.

Идентификационные данные ПО счетчиков приведены в таблице 2.

Таблица 2 -

данные ПО

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с рекомендациями Р 50.2.077-2014 - высокий.

от 0 до 9999999

Таблица 3 - Метрологические характеристики__________

________________Наименование характеристики______ Характеристики входного импульсного сигнала:

• - частота, Гц

• - амплитуда импульсов, В___________________________

Диапазон преобразований частоты входных импульсов в количество импульсов (счет импульсов), имп.

Таблица 5 - Показатели надежности

наносится на титульный лист руководства по эксплуатации типографским способом и методом фотолитографии на лицевую панель счетчиков любым технологическим способом.

Таблица 6 - Комплектность средства измерений

приведены в разделе 1 «Назначение и функции» руководства по эксплуатации КУВФ.402213.001РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 4278-004-46526536-2009 «Счетчики импульсов микропроцессорные СИ8. Технические условия».

Общество с ограниченной ответственностью «Производственное Объединение

ОВЕН» (ООО «Производственное Объединение ОВЕН»)

ИНН 7722127111

Адрес места осуществления деятельности: 301830, Тульская обл., г. Богородицк, р-н Богородицкий, пр-д Заводской, стр. 2 «Б»

Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)

Е-mail: support@owen.ru

Web-сайт: www.owen.ru

Государственный центр испытаний средств измерений Общество с ограниченной ответственностью Консалтинго-инжиниринговый предприятие «Метрологический центр энергоресурсов» (ГЦИ СИ ООО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Тел./факс: +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № 30092-10.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» ноября 2024 г. № 2734

Регистрационный № 82575-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т

Дифрактометры рентгеновские модели Д,РОН-8Н и ДРОП-8Т (далее -дифрактометры) предназначены для измерений интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенофазового анализа материалов.

Принцип действия дифрактометров основан на регистрации рентгеновского излучения, дифрагированного от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометрах реализована рентгенооптическая схема Брегга-Брентано.

Дифрактометры конструктивно представляют из себя стационарные напольные приборы модульной архитектуры. Дифрактометры выполнены в виде приборного каркаса: в нижней части каркаса располагается стойка питания и управления, в верхней части каркаса в рентгенозащитном кабинете располагается стойка дифрактометрическая. В стойке питания и управления располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных, блок управления приводом и гидроблокировка. Стойка дифрактометрическая включает в себя вертикальный двухкружный гониометр переменного радиуса, рентгеновскую трубку в защитном кожухе с программно-управляемой заслонкой, блок детектирования рентгеновского излучения и коллимационную систему. Применяются следующие блоки детектирования: сцинтилляционный точечный детектор, линейный позиционно-чувствительный детектор.

Дифрактометрическая стойка предназначена для формирования первичного и регистрации дифрагированного рентгеновского излучения, установки держателя (приставки) с анализируемым материалом, синхронного или независимого углового перемещения по заданному алгоритму кронштейна с кожухом рентгеновской трубки и кронштейна с блоком детектирования. Рентгеновское излучение, направленное на анализируемый материал, отражается от кристаллографических (атомных) плоскостей анализируемого материала и фокусируется на приемной щели блока детектирования. В конструкции дифрактометров предусмотрена блокировка дверей с целью предотвращения проникновения в рентгенозащитный кабинет в процессе измерения.

Высоковольтный источник питания обеспечивает питание рентгеновской трубки, регулирование режима ее работы и выполнение операций по идентификации неисправностей и отработке аварийных ситуаций. Блок управления приводом предназначен для управления приводами углового перемещения, коммутации сигналов управления и питающих напряжений от блока управления и сбора данных на исполнительные механизмы, блокировки.

Блок управления и сбора данных предназначен для сбора, обработки, регистрации электрического сигнала, преобразованного из рентгеновского излучения, формирования сигналов управления приводами углового перемещения в различных режимах сбора данных.

В состав дифрактометров входит программное обеспечение, предназначенное для управления дифрактометрами и состоящее из программ трех уровней: программы нижнего и среднего уровней установлены в промышленном ПК, расположенном в блоке управления и сбора данных, программа верхнего уровня установлена на внешнем компьютере.

В соответствии с заказом в дифрактометре может устанавливаться следующее дополнительное оборудование: одноосная приставка, универсальная приставка, автосменщик образцов, экваториальная щель Соллера, приставка трехосная с картированием, приставка трехосная с наклоном, приставка пятиосная многофункциональная, приставка Гандольфи, держатель больших образцов четырехосный, одномерное параболическое зеркало, моторизованный кожух рентгеновской трубки, моторизованная экваториальная щель на первичном и/или дифрагированном пучке, монохроматор на первичном и/или дифрагированном пучке.

Маркировка дифрактометров выгравирована на планке фирменной (шильдике), которая крепится к задней панели дифрактометра на стойке питания и управления и содержит следующую информацию на двух языках (русский и английский): наименование и обозначение СИ, заводской номер, знак утверждения типа, товарный знак предприятия-изготовителя, единый знак обращения продукции на рынке стран Евразийского экономического союза, параметры подключаемой сети переменного тока, масса дифрактометра, код степени защиты оболочки IP, надпись «СДЕЛАНО В РОССИИ», дата изготовления, почтовый адрес предприятия-изготовителя.

Предусмотрено пломбирование на задних панелях высоковольтного источника питания (ВИП), блока управления и сбора данных (БУСД) и блока управления приводом (БУП) внутри стойки питания и управления для пломбирования (пломбирование производится Пломбирование стойки дифрактометрической завода-изготовителя.

Обозначение типа и заводской номер в

Места нанесения знака утверждения типа и заводского номера

(на планке фирменной (шильдике))

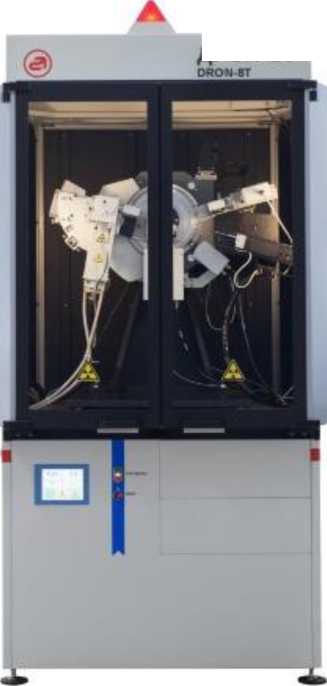

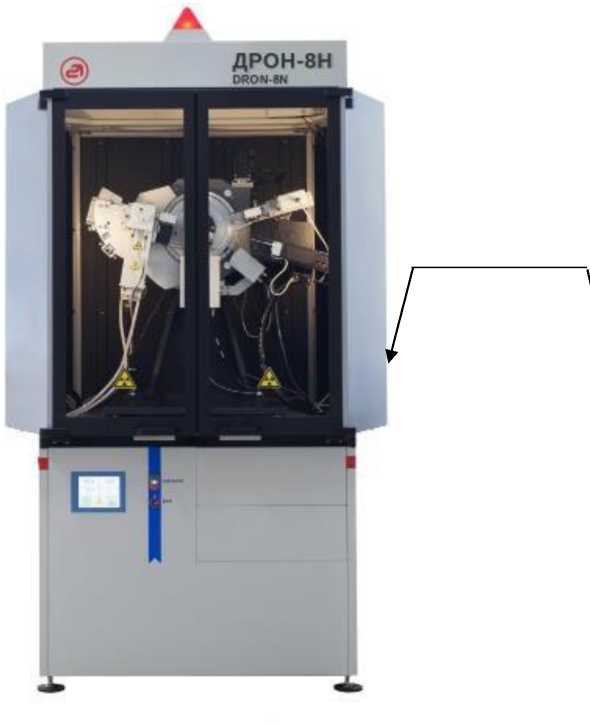

Рисунок 1а - Общий вид дифрактометров рентгеновских модели ДРОН-8Н

ДРОН-8Т

ВИП

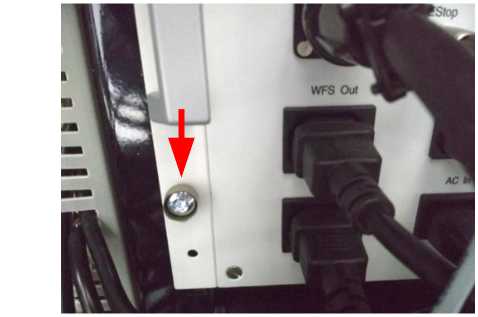

Рисунок 2 - Места пломбирования дифрактометров рентгеновских моделей

ДРОН-8Н и ДРОН-8Т

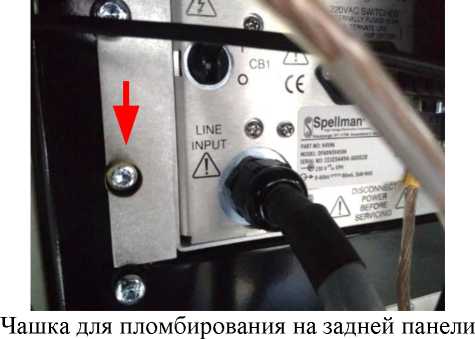

Чашка для пломбирования на задней панели

БУСД

Обозначение типа

Место нанесения заводского

Место нанесения знака утверждения типа

ренгге*)оьспи)в.'Х'Г»у diffraclomcfci

ЛРпн^анТояоч4гПН1НН^Н^^^^Н

•БУРЕВЕСТНИК» <ESTNIK. JSC

ДРОНа1»ЕЖОМ41

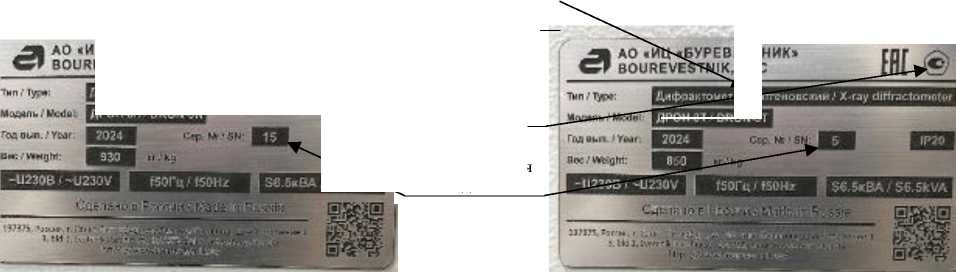

Рисунок 3 - Вид планки фирменной (шильдика) с обозначением типа и заводским номером дифрактометров рентгеновских моделей ДРОН-8Н и ДРОН-8Т

Дифрактометры оснащены программным обеспечением Data Collection. ПО Data Collection состоит из программ нижнего уровня motor driver, preobrazovatel_napryazenii, usilitel-discriminator; программы среднего уровня dron8-ml, которые являются встроенными ПО и установлены в промышленном ПК, расположенном в блоке управления и сбора данных, и программы верхнего уровня DRON-8 Data collection, которая является автономным ПО и установлена на внешнем компьютере. Идентификационные данные ПО Data Collection приведены в таблице 1.

Метрологически значимая часть ПО Data Collection выполняет следующие функции:

• - управление дифрактометром;

• - установка режимов работы дифрактометра;

• - настройка и оптимизация параметров;

• - проведение диагностических проверок дифрактометра;

• - измерение интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте;

• - отображение результатов измерений;

• - обработка, передача и хранение результатов измерений.

Уровень защиты ПО Data Collection от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО Data Collection на метрологические характеристики дифрактометров учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО Data Collection

Примечание - Номера версий записываются в виде метрологически значимых (неизменяемых) частей ПО, указанных в виде цифрового обозначения в начале номеров версий, и последующим рядом цифр, принимающих значения от 1 до 100, которые описывают модификации ПО:

- 0.1.0.Х (ПО DRON-8 Data collection),

- 0.2.3-Y (ПО dron8-ml),

- 0.0.Z (ПО motor driver),

- 0.0.W (preobrazovatel _napryazenii),

- 0.0.V (usilitel-discriminator),

где Х, Y, Z, W, V - не является метрологически значимым и описывает модификации ПО

Таблица 2 -

_______________Наименование характеристики_____________________________________

• ¹⁾ - для дифрактометров с установленным программным обеспечением DRON-8 Data collection версии 0.1.0.5;

• ²⁾ - для дифрактометров с установленным программным обеспечением DRON-8 Data collection версии 0.1.0.X (X принимает значения от 7 до 100).

Таблица 3 - Основные технические

Таблица 4 - Показатели надежности

наносится методом компьютерной графики на титульный лист руководства по эксплуатации и методом гравировки на планке фирменной (шильдике), которая крепится к задней панели дифрактометра.

Таблица 5а - Комплектность дифрактометров рентгеновских модели ДРОН-8Н

приведены в разделах 11 «Пуско-наладочные работы», 12 «Эксплуатация дифрактометра» документа ТА08.1.210.081 РЭ «Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т. Руководство по эксплуатации. Часть 1. Сведения об изделии».

ТУ 26.51.53-121-14770552-2019. Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т. Технические условия.

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» ноября 2024 г. № 2734

Регистрационный № 92281-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы учета электроэнергии высоковольтные интеллектуальные НАРТИС-И500

Назначение средства измерений

Приборы учета электроэнергии высоковольтные интеллектуальные НАРТИС-И500 (далее - ВИПУЭ) являются многофункциональными приборами и предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления, а также активной, реактивной и полной мощности, линейных напряжений, фазных токов, частоты сети, удельной энергии потерь в цепях тока, тока прямой и обратной последовательности, коэффициента несимметрии тока обратной последовательности, коэффициента реактивной мощности tgф, коэффициента мощности cosф в трехфазных трехпроводных электрических сетях переменного тока промышленной частоты с изолированной нейтралью напряжением 6/10 кВ (в зависимости от исполнения).

Описание средства измерений

Принцип действия ВИПУЭ основан на цифровой обработке аналоговых входных сигналов токов и напряжений при помощи микроконтроллера со встроенными аналогово-цифровыми преобразователями. Остальные параметры рассчитываются микроконтроллером по измеренным значениям тока, напряжения и угла между ними.

ВИПУЭ могут использоваться автономно, в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), в составе автоматизированных систем диспетчерского управления (АСДУ) или присоединяться к интеллектуальной системе учета электрической энергии (мощности) (ИСУЭ).

Конструктивно ВИПУЭ состоит из трех блоков: двух блоков измерительных (БИ) БИ 1 и БИ 2 и одного блока соединительного (БС), подключаемых по схеме Арона. Расположение квадрантов соответствует геометрическому представлению в соответствии с приложением C (рисунок C.1) ГОСТ 31819.23-2012. Каждый БИ оснащен измерительными элементами тока и напряжения, подключенных к электронной плате. Во время работы один из БИ является ведущим (БИ 1), а другой ведомым (БИ 2). Ведущий БИ 1 выполняет расчеты на основании измеренных величин и полученных от ведомого БИ 2. При выходе из строя одного из БИ, второй остается работоспособным. При необходимости ведомый БИ 2 может стать ведущим БИ 1. В комплекте с ВИПУЭ может поставляться кожух защитный НАРТИС-К1.

ВИПУЭ имеют в своем составе измерительные элементы - датчики тока (пояс Роговского), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток и выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства для поверки, а также интерфейсы для подключения к системам учета потребленной электрической энергии.

Для считывания информации из ВИПУЭ используется выносной цифровой дисплей НАРТИС-Д101-2.

ВИПУЭ имеет в составе оптический порт, выполненный по ГОСТ IEC 61107-2011, служебный интерфейс    RS-485,    интерфейс Bluetooth, GPS/GLONASS,

а также дополнительный интерфейс удаленного доступа. В ВИПУЭ предусмотрено место под съемный модуль связи (GSM-модуль).

На крышке съемного модуля связи расположен разъем USB Type-C, предназначенный только для подачи низковольтного напряжения 5 В непосредственно на плату ВИПУЭ, для запуска ВИПУЭ и инициализации его конфигурации перед установкой на ЛЭП.

ВИПУЭ предназначены для эксплуатации внутри помещения или на открытом воздухе, в том числе при использовании кожуха защитного НАРТИС-К1.

Вид климатического исполнения ВИПУЭ - У1 по ГОСТ 15150-69.

В ВИПУЭ установлен датчик магнитного поля, фиксирующий воздействие на ВИПУЭ магнитного поля повышенной магнитной индукции. Факт и время воздействия на ВИПУЭ повышенной магнитной индукции фиксируется в журнале событий.

В ВИПУЭ функционирует импульсный (дискретный) выход, который может конфигурироваться для формирования импульсов телеметрии или поверки.

Изменение состояния дискретного выхода производится путем подачи управляющих команд по цифровому интерфейсу ВИПУЭ в протоколе, совместимом со стандартом СПОДЭС 3.0.

При изменении состояния дискретного выхода в журнале ВИПУЭ сохраняется соответствующее событие.

В ВИПУЭ реализован протокол обмена СПОДЭС (ГОСТ Р 58940-2020).

ВИПУЭ обеспечивают измерение следующих параметров:

• - приращения активной и реактивной электрической энергии в двух направлениях (прием и отдача);

• - время и интервалы времени;

• - напряжение линейное;

• - ток;

• - частота сети;

• - коэффициент мощности;

• - активная, реактивная и полная мощность.

ВИПУЭ обеспечивают учет:

• - количества потребленной активной (реактивной) электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества месячных максимумов активной (реактивной) мощности суммарно и раздельно по действующим тарифам за месяц за 12 месяцев;

  потребленной активной (реактивной) электрической энергии суммарно и раздельно по действующим тарифам на начало месяца

• - количества нарастающим итогом за 36 месяцев;

  потребленной активной (реактивной) электрической энергии суммарно и раздельно по действующим тарифам на начало суток

• - количества нарастающим итогом за 128 суток;

  потребленной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 мин за период 128 суток;

  • - количества потребленной электрической энергии за интервал 30 мин за период 128 суток;

  • - профиля активной (реактивной) мощности, усредненной на интервале 30 мин за период 128 суток;

• - количества

• - текущего времени и даты.

ВИПУЭ ведут журналы событий, в которых фиксируются время и дата начала/окончания следующих событий:

• - журнал событий, связанных с напряжением;

• - журнал событий, связанных с током;

• - журнал событий, связанных с включением/отключением счетчика;

• - журнал событий программирования параметров счетчика;

• - журнал событий внешних воздействий;

• - журнал коммуникационных событий;

• - журнал событий контроля доступа;

• - журнал самодиагностики;

• - журнал параметров качества энергии;

• - журнал превышения тангенса;

• - журнал коррекции времени.

Все журналы хранятся в памяти ВИПУЭ в течение не менее 40 лет.

ВИПУЭ обладают возможностью выступать в качестве инициатора связи с уровнем информационно-вычислительного    комплекса электроустановки (ИВКЭ) или

информационно-вычислительного комплекса (ИВК) при наступлении следующих событий (с возможностью конфигурирования событий):

• - удаленного доступа (с разграничением прав, в соответствии с паролями доступа);

• - удаленного параметрирования;

• - дистанционного считывания по цифровым интерфейсам измерительной информации с метками времени измерения.

ВИПУЭ оборудованы интерфейсами связи и обеспечивают возможность:

• - удаленного доступа (с разграничением прав, в соответствии с уровнем доступа);

• - удаленного параметрирования;

• - дистанционного считывания по цифровым интерфейсам измерительной информации с метками времени измерения.

ВИПУЭ содержат встроенные энергонезависимые часы реального времени с автоматической корректировкой настроек, работа которых при отсутствии внешнего электропитания поддерживается встроенным литиевым элементом питания.

ВИПУЭ содержат встроенную энергонезависимую память, время сохранности информации при отсутствии внешнего питания не менее 40 лет.

ВИПУЭ ведут многотарифный учет энергии в четырех тарифных зонах. ВИПУЭ имеют гибко программируемый тарификатор, который обеспечивает дифференциацию количества потребляемой электроэнергии согласно созданным дневным, недельным и сезонным шаблонам. Возможно задание до четырех дневных шаблонов, каждый из которых может включать до 48 точек переключения тарифа внутри суток. Тарифное расписание ВИПУЭ состоит из дневных шаблонов, недельных шаблонов, сезонных шаблонов и таблицы специальных дней. Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней - до 45, для них могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Параметры тарификатора приведены в таблице 1.

Таблица 1 -

В ВИПУЭ предусмотрено два тарифных расписания - действующее и вновь вводимое. Вновь вводимое расписание загружается, не влияя на работу тарифного алгоритма ВИПУЭ, работающего по действующему тарифному расписанию. После окончательной загрузки вновь вводимого тарифного расписания устанавливается дата включения вновь введенного тарифного расписания. По достижении установленной календарной даты вновь введенное тарифное расписание становится действующим. Таким образом обеспечивается одновременный переход на новое тарифное расписание для ВИПУЭ, объединенных одной автоматизированной информационно-измерительной системой.

ВИПУЭ обеспечивают возможность программирования от внешнего устройства через интерфейсы связи:

• - паролей считывателя и конфигуратора;

• - наименования точки учета (места установки);

• - сетевого адреса;

• - времени интегрирования мощности для профиля мощности (время интегрирования мощности от 1 до 60 мин);

• - тарифного расписания, расписания праздничных дней, списка перенесенных дней;

• - текущего времени и даты;

• - статуса разрешения перехода на сезонное время;

• - программируемых флагов разрешения/запрета автоматического перехода на сезонное время;

• - порогов активной и реактивной мощности прямого и обратного направления;

• - конфигурации импульсного выхода;

• - мягкой коррекции времени;

• - жесткой установки даты и времени.

Работа с ВИПУЭ через интерфейсы связи производится с применением программного обеспечения (ПО) завода-изготовителя «Nartis Tools».

К данному виду средства измерений относятся ВИПУЭ, структура обозначения которых приведена в таблице 2.

Структура условного обозначения возможных исполнений ВИПУЭ:

3 4 5 6

НЛРТИС-И500-ХХХХ-ХХХХХ-ХХ-ХХ-ХХХХХХ

Таблица 2 -

обозначения возможных исполнений ВИПУЭ

После установки на объект ВИПУЭ обслуживающей организации.

Кроме механического пломбирования в пломбирование - установка паролей.

Кроме механического и программного предусмотрено электронное пломбирование ВИПУЭ четырьмя электронными пломбами в каждом БИ. Электронные пломбы работают как во включенном, так и в выключенном состоянии ВИПУЭ. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий.

Изменение метрологических коэффициентов и заводских параметров не доступно без вскрытия пломб.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом офсетной печати на корпусах ВИПУЭ (БИ и БС) в месте, указанном на рисунке 1.

Общий вид ВИПУЭ, место нанесения заводского номера и места нанесения знака утверждения типа представлены на рисунке 1. Общий вид выносного цифрового дисплея НАРТИС-Д101-2 представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

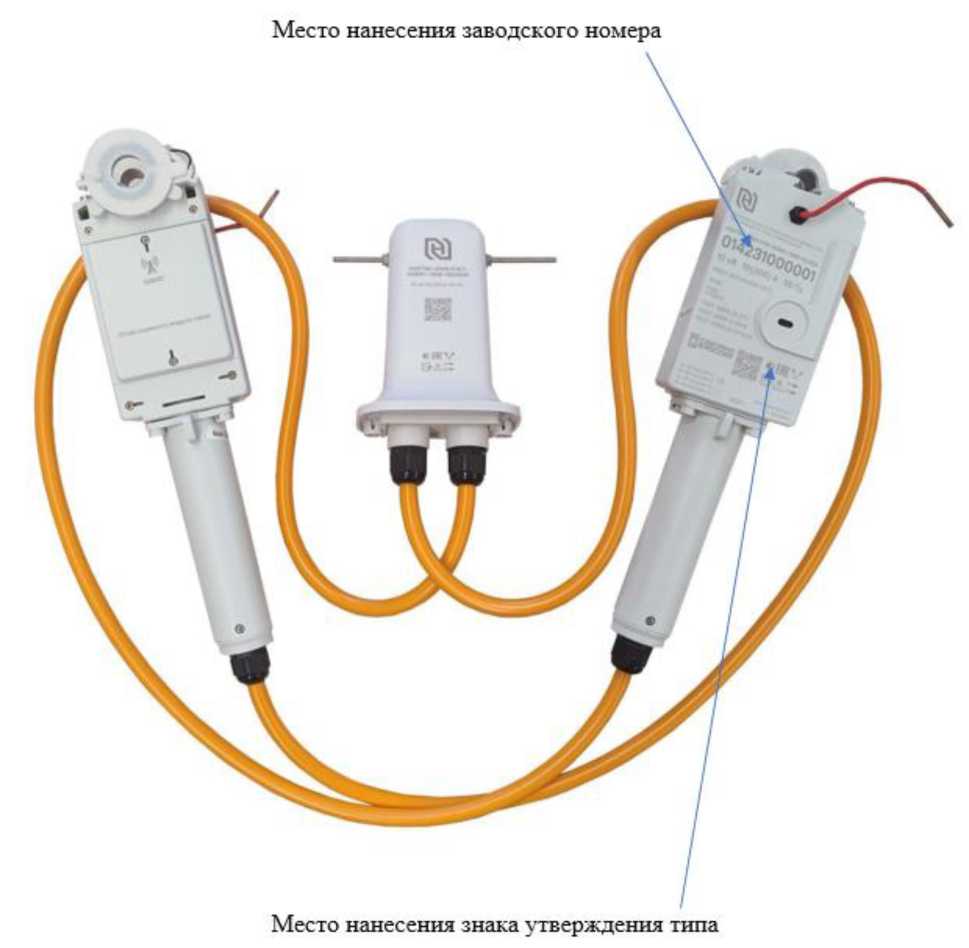

Рисунок 1 - Общий вид средства измерений, места нанесения заводского номера, знака утверждения типа

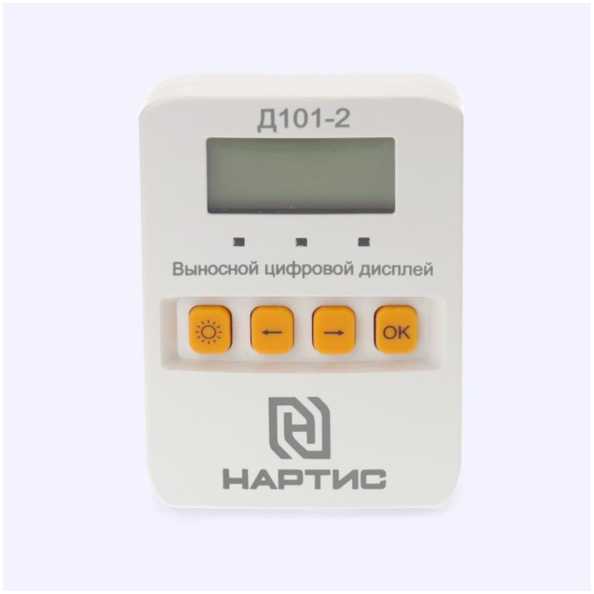

Рисунок 2 - Общий вид выносного цифрового дисплея НАРТИС-Д101-2

ч.

Место пломбиров ания от

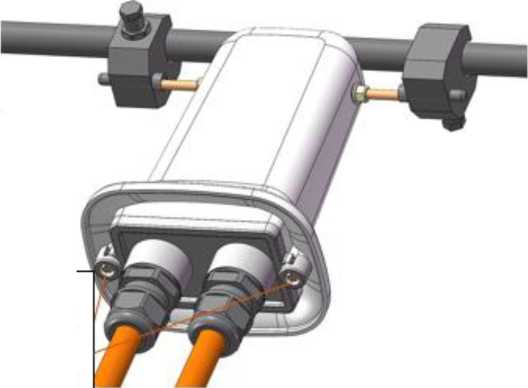

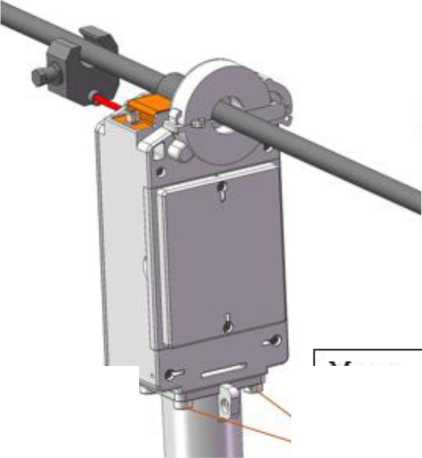

Рисунок 3 - Схема пломбирования от несанкционированного доступа

Встроенное ПО ВИПУЭ производит обработку информации, поступающей от аппаратной части ВИПУЭ, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на выносном цифровом дисплее, а также формирует ответы на запросы, поступающие по интерфейсам связи.

ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции ВИПУЭ, а метрологически незначимое ПО - за интерфейс. Метрологические характеристики нормированы с учетом влияния ПО. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается с помощью алгоритма хеширования, который сравнивает вычисленное значение функции с эталонным.

Настройка и считывание данных с ВИПУЭ производится с помощью специализированного ПО «Nartis Tools».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Конструкция ВИПУЭ исключает возможность несанкционированного влияния на ПО ВИПУЭ и измерительную информацию.

Идентификационные данные метрологически значимого ПО приведены в таблице 3.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

• 1 Измерения активной и реактивной энергии выполняются в четырех квадрантах.

Расположение квадрантов соответствует геометрическому представлению в соответствии с приложением C (рисунок C.1) ГОСТ 31819.23-2012.

• 2   ВИПУЭ измеряют показатели качества электроэнергии согласно ГОСТ 30804.4.30-2013, класс S.

• 3 Дополнительные погрешности измерений энергии, мощности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в ГОСТ 31819.22-2012 (8.5) и ГОСТ 31819.23-2012 (8.5), не более пределов дополнительных погрешностей для ВИПУЭ соответствующего класса точности в соответствии с ГОСТ 31819.22-2012 (таблица 6) и ГОСТ 31819.23-2012 (таблица 8).

Таблица 5 - Технические

методом офсетной печати на корпусах ВИПУЭ (БИ и БС) в соответствии с рисунком 1 и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений указана в таблице 6.

Таблица 3 - Комплектность средства измерений

приведены в разделе 3 «Использование по назначению» руководства по эксплуатации НРДЛ.687254.500-01РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10"¹ до 1^10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3453 «Об утверждении Государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

НРДЛ.687254.500-01ТУ  «Приборы учета электроэнергии высоковольтные

интеллектуальные НАРТИС-И500. Технические условия».

Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС»)

ИНН 5019029500

Юридический адрес: 162608, Вологодская обл., г. Череповец, Северное ш., д. 40В Телефон/факс: (8202) 20-20-27

E-mail: info@nartis.ru

Web-сайт: https://www.nartis.ru/ru

Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС»)

ИНН 5019029500

Адрес: 162608, Вологодская обл., г. Череповец, Северное ш., д. 40В Телефон/факс: (8202) 20-20-27

E-mail: info@nartis.ru

Web-сайт: https://www.nartis.ru/ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
