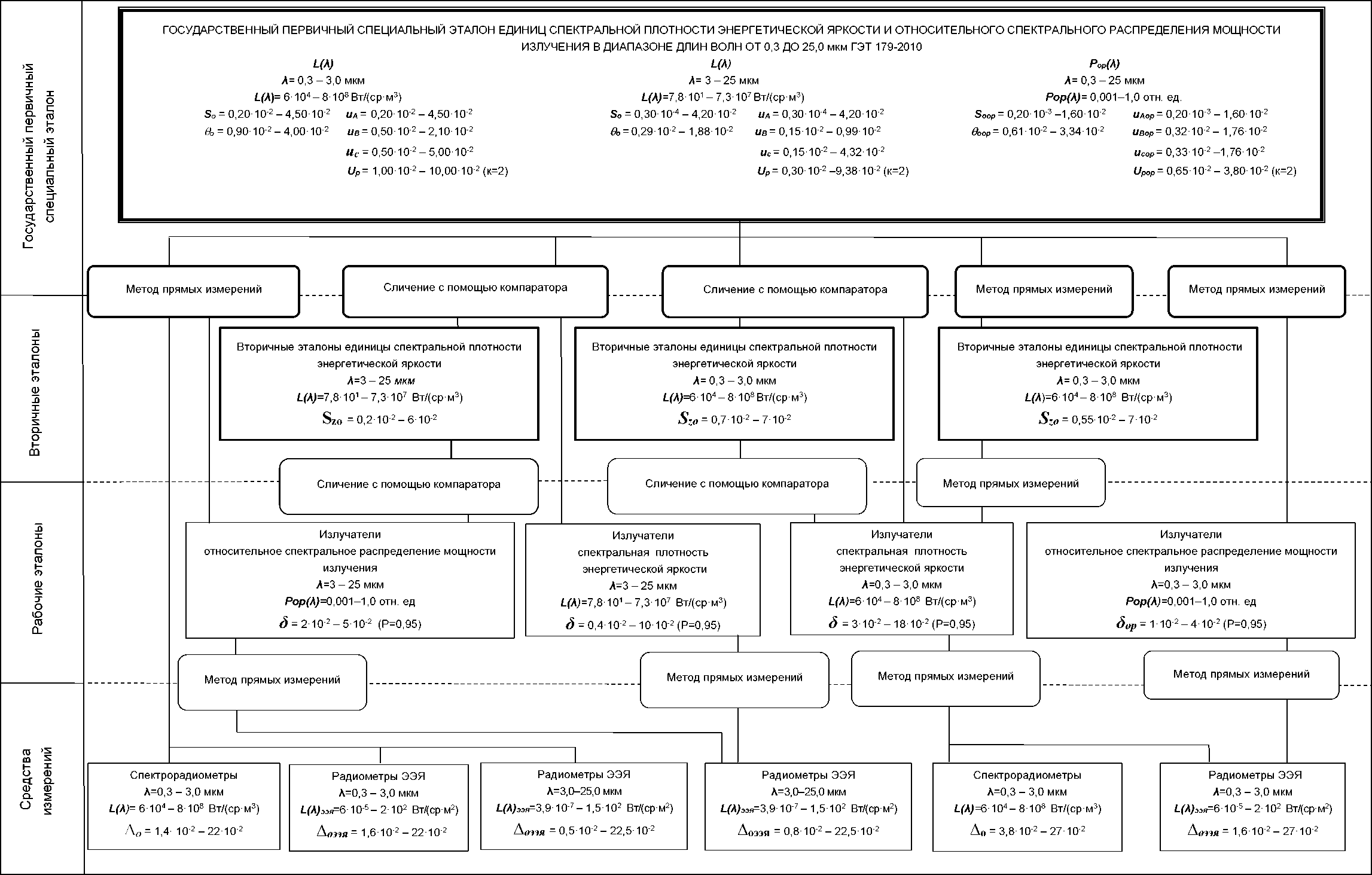

Приложение А ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СПЕКТРАЛЬНОЙ ПЛОТНОСТИ ЭНЕРГЕТИЧЕСКОЙ ЯРКОСТИ И ОТНОСИТЕЛЬНОГО СПЕКТРАЛЬНОГО РАСПРЕДЕЛЕНИЯ МОЩНОСТИ

ИЗЛУЧЕНИЯ В ДИАПАЗОНЕ ДЛИН ВОЛН ОТ 0,3 ДО 25,0 мкм

Обозначения: L(A) - спектральная плотность энергетической яркости; Рор(Л) - относительное спектральное распределение мощности излучения; L(/) ээя - эффективная энергетическая яркость; Л=длина волны

Показатели точности и неопределенности для : L(A) : So - среднее квадратичное отклонение; во - неисключенная систематическая погрешность; неопределенности: по типу А - ua, по типу B - ив, суммарная стандартная неопределенность - uc, расширенная неопределенность - Up (к=2); Szo- суммарная погрешность; 5 - предел допускаемых значений доверительных границ при Р=0,95, Ao - предел допускаемой относительной погрешности. СПЭЯ, Аоээя - предел допускаемой относительной погрешности .ЭЭЯ,

Показатели точности и неопределенности для : Рор(А): Soop - среднее квадратичное отклонение; воор - неисключенная систематическая погрешность; неопределенности: по типу А - uaop, по типу B - ивор, суммарная стандартная неопределенность - Ucop, расширенная неопределенность - Upop (к=2); 5ор - предел допускаемых значений доверительных границ при Р=0,95

Об утверждении Государственной поверочной схемы

для средств измерений спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм

В соответствии с подпунктом 9.8 пункта 9 главы III Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2024 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2823 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 2 февраля 2024 г. № 286, от 24 апреля 2024 г. № 1089, от 14 августа 2024 г. № 1893, от 9 октября 2024 г. № 2358, от 19 ноября 2024 г. № 2714, от 6 декабря 2024 № 2885), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единиц спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн 0,3-25,0 мкм (ГЭТ 179-2010), прослеживаемых к нему эталонов и средств измерений спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн 0,3-25,0 мкм и вводится в действие с 15 января 2025 г.;

эталоны, аттестованные на соответствие требованиям Государственной поверочной схемы для средств измерений спектральной энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 13 августа 2015 г. № 916 «Об утверждении Государственной поверочной схемы для средств измерений спектральной энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм» (далее - Приказ № 916), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 916, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 916, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 916 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. Федеральному государственному бюджетному учреждению «Всероссийский научно-исследовательский институт оптико-физических измерений» направить сведения о ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 13 августа 2015 г. № 916 «Об утверждении Государственной поверочной схемы для средств измерений спектральной энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм» с 15 января 2025 г.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

f                                           >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

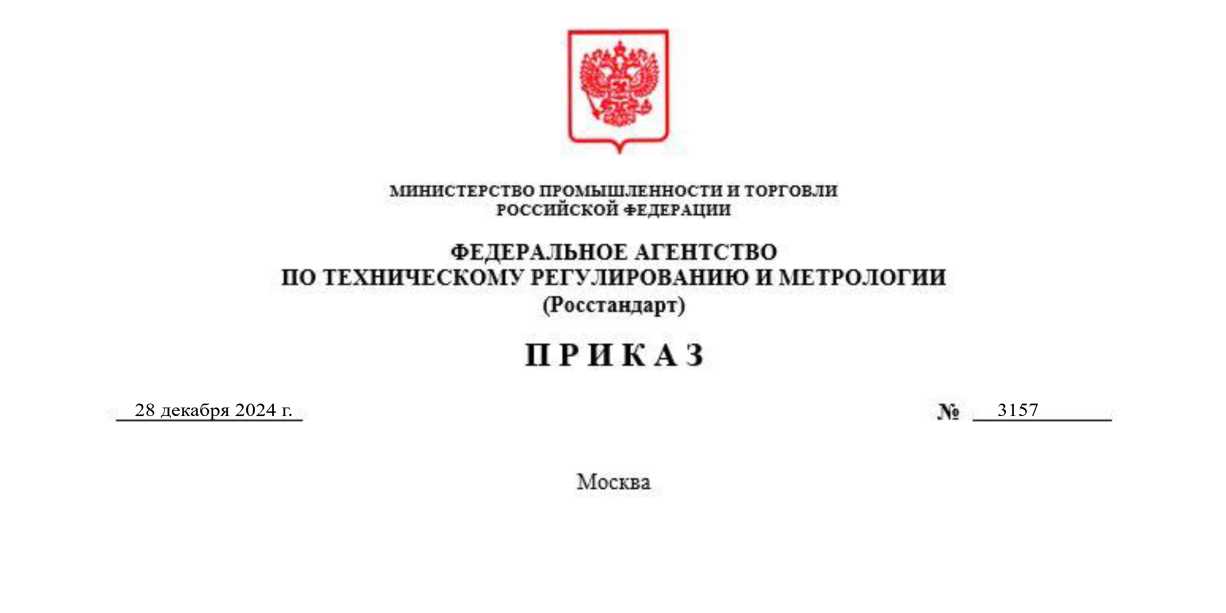

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии

от «28» декабря 2024 г. № 3157

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СПЕКТРАЛЬНОЙ ПЛОТНОСТИ ЭНЕРГЕТИЧЕСКОЙ ЯРКОСТИ И ОТНОСИТЕЛЬНОГО СПЕКТРАЛЬНОГО РАСПРЕДЕЛЕНИЯ МОЩНОСТИ ИЗЛУЧЕНИЯ В ДИАПАЗОНЕ ДЛИН ВОЛН ОТ 0,3 ДО 25,0 мкм

1 Область применения

• 1.1 Настоящая государственная поверочная схема распространяется на средства измерений спектральной плотности энергетической яркости (далее — СПЭЯ) и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм и устанавливает порядок передачи единицы СПЭЯ — ватт на стерадиан-кубический метр Вт/(ср^м³) и относительного спектрального распределения мощности излучения — относительные единицы, от Государственного первичного специального эталона единиц спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм этим средствам измерений при помощи вторичных эталонов и рабочих эталонов с указанием показателей точности и методов передачи единиц величин.

• 1.2 Чертеж государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм представлен в приложении А.

2 Государственный первичный специальный эталон

• 2.1  Государственный первичный специальный эталон (далее — ГПСЭ) единиц спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм предназначен для воспроизведения и хранения единицы СПЭЯ.

• 2.2  В состав ГПСЭ входят следующие технические средства: абсолютный криогенный радиометр;

излучатели (модели чёрного тела, протяжённый диффузный источник излучения, монохроматический источник излучения) с системами автоматического регулирования и комплексами измерения температуры излучателей;

компараторы;

системы регистрации и обработки информации.

• 2.3  Диапазоны СПЭЯ, в которых Государственный первичный специальный эталон воспроизводит единицу, составляют от 6^10⁴ до 8^ 10⁸ Вт/(ср^м³) в диапазоне длин волн от 0,3 до 3,0 мкм и от 7,8^10¹ до 7,3^10⁷ Вт/(ср^м³) в диапазоне длин волн от 3 до 25 мкм; относительного спектрального распределения мощности излучения - от 0,001 до 1,0 отн. ед. в диапазоне длин волн от 0,3 до 25 мкм.

• 2.4  Государственный первичный специальный эталон обеспечивает воспроизведение:

1) единицы СПЭЯ:

в диапазоне длин волн от 0,3 до 3,0 мкм со средним квадратическим отклонением (СКО) результата измерений S_o (при 10 независимых измерениях); неисключенной систематической погрешностью (НСП) 0_о, не превышающими значений, приведенными в таблице 1 и стандартными неопределенностями, оцениваемыми по типам A и B uA и uB; суммарной стандартной неопределенностью u_c и расширенной неопределенностью U_p (для коэффициента охвата к = 2 при уровне доверительной вероятности Р=0,95), не превышающими значений, приведенных в таблице 2 для диапазона значений СПЭЯ от 6-10⁴ до 8^10⁸ Вт/(ср^м³) и

в диапазоне длин волн от 3 до 25 мкм для диапазона значений СПЭЯ от 7,8 •IO¹ до 7,3^10⁷ Вт/(ср^м³).

2) единицы относительного спектрального распределения мощности ОР:

в диапазоне длин волн от 0,3 до 25,0 мкм со средним квадратическим отклонением (СКО) результата измерений S_oop (при 10 независимых измерениях); неисключенной систематической погрешностью (НСП) 0_оор, не превышающими значений, приведенными в таблице 1 и стандартными неопределенностями, оцениваемыми по типам A и B и_Аор и и_Вор; суммарной стандартной неопределенностью и_сор и расширенной неопределенностью U_pop (для коэффициента охвата к = 2 при уровне доверительной вероятности Р=0,95), не превышающими значений, приведенных в таблице 2 для диапазона значений относительного спектрального распределения мощности от 0,001 до 1,0 отн. ед.

Таблица 1 - Показатели точности при воспроизведении единицы СПЭЯ в диапазоне от 6^10⁴ до 8^10⁸ Вт/(ср^м³) и относительного спектрального распределения мощности излучения в диапазоне от 0,001 до 1,0 отн. ед.

распределения мощности излучения, воор

Таблица 2 - Неопределенности при воспроизведении единицы СПЭЯ в диапазоне от 6^10⁴ до 8^10⁸ Вт/(ср^м³) и единицы относительного спектрального распределения мощности излучения ОР в диапазоне от 0,001 до 1,0 отн. ед.

• 2.5 Государственный первичный специальный эталон применяют для передачи единицы СПЭЯ и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм вторичным эталонам, рабочим эталонам, спектрорадиометрам и радиометрам эффективной энергетической яркости (ЭЭЯ) методом прямых измерений и сличением с помощью компаратора.

При передаче единиц СПЭЯ и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм допускаемое соотношение показателей точности ГПСЭ и вторичных эталонов, ГПСЭ и рабочих эталонов, ГПСЭ и поверяемых по ним средств измерений должно быть не более 1:2,6.

Вторичные эталоны

вспомогательной аппаратуры.

• 3.2  Средние квадратические

вторичных эталонов единицы СПЭЯ

диапазоне длин волн от 0,3 до 3,0 мкм составляют от 0,55•IO^-2 до 7,0-10^-2.

• 3.3  В качестве вторичных эталонов единицы СПЭЯ в диапазоне измерений от 7,8-10' до 7,3-10⁷ Вт/(ср-м³) в диапазоне длин волн от 3 до 25 мкм применяют модели черных, в том числе излучатели на точке плавления галлия, с комплексом измерительной и вспомогательной аппаратуры.

• 3.4  Средние квадратические отклонения Szoор результатов сличений вторичных эталонов единицы СПЭЯ с первичным специальным эталоном в диапазоне длин волн от 3 до 25 мкм составляют от 0,2-10^-2 до 6,0-10^-2.

• 3.5  Вторичные эталоны применяют для передачи единицы СПЭЯ рабочим эталонам методом прямых измерений и сличением с помощью компаратора.

При передаче единиц СПЭЯ и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм допускаемое соотношение показателей точности вторичных эталонов и рабочих эталонов должно быть не более 1:2,6.

4 Рабочие эталоны

• 4.1  В качестве рабочих эталонов единицы СПЭЯ в диапазоне измерений от 6^10⁴ до 8^10⁸ Вт/(ср^м³) в диапазоне длин волн от 0,3 до 3,0 мкм применяют широкоапертурные излучатели (протяженные диффузные источники) с комплексом измерительной и вспомогательной аппаратуры.

• 4.2  Доверительные погрешности 5 (при доверительной вероятности 0,95) рабочих эталонов единицы СПЭЯ излучения в диапазоне длин волн от 0,3 до 3,0 мкм составляют от 3^10^-2 до 18^10^-2.

• 4.3  В качестве рабочих эталонов единицы СПЭЯ в диапазоне измерений от 7,8-10¹ до 7,3-10⁷ Вт/(ср^м³) в диапазоне длин волн от 3 до 25 мкм применяют широкоапертурные излучатели (модели черного тела) с комплексом измерительной и вспомогательной аппаратуры.

• 4.4  Доверительные погрешности 5 (при доверительной вероятности 0,95) рабочих эталонов единицы СПЭЯ излучения в диапазоне длин волн от 3 до 25 мкм составляют от 0,4 •IO^-2 до 10 •IO^-2.

  единицы относительного излучения применяют

• 4.5  В качестве рабочих эталонов спектрального распределения мощности

широкоапертурные излучатели (монохроматические источники излучения с перестраиваемой длиной волны) в диапазоне значений от 0,001 до 1,O отн. ед. в диапазоне длин волн от 0,3 до 3,0 мкм с комплексом измерительной и вспомогательной аппаратуры.

• 4.6  Доверительные погрешности 5 (при доверительной вероятности O.95) рабочих эталонов относительного спектрального распределения мощности излучения в диапазоне длин волн от O,3 до 3,0 мкм составляют от 1 •IO^-2 до 4^10^-2.

  единицы относительного излучения применяют

• 4.7  В качестве рабочих эталонов спектрального распределения мощности

широкоапертурные излучатели (монохроматические источники излучения с перестраиваемой длиной волны) в диапазоне значений от O,OO1 до 1,0 отн. ед. в диапазоне длин волн от 3 до 25 мкм с комплексом измерительной и вспомогательной аппаратуры.

• 4.8  Доверительные погрешности 5 (при доверительной вероятности O.95) рабочих эталонов относительного спектрального распределения мощности излучения в диапазоне длин волн от 3 до 25 мкм составляют от 2^1O^-2 до 5^1O^-2.

• 4.9  Рабочие эталоны применяют для передачи единиц СПЭЯ и относительного спектрального распределения мощности излучения средствам измерений методом прямых измерений.

При передаче единиц СПЭЯ и относительного спектрального распределения мощности излучения в диапазоне длин волн от O,3 до 25,O мкм допускаемое соотношение показателей точности рабочих эталонов и поверяемых по ним средств измерений должно быть не более 1:2,6.

5   Средства измерений

5.1 В качестве средств измерений СПЭЯ применяют спектрорадиометры в диапазоне измерений от 6^10⁴ до 8^10⁸ Вт/(ср^м³) в диапазоне длин волн от 0,3 до 3,0 мкм.

• 5.2  Пределы допускаемых относительных погрешностей А_о средств измерений СПЭЯ составляют от 1,4 •IO^-2 до 27 •IO^-2.

• 5.3  В качестве средств измерений эффективной энергетической яркости ЭЭЯ применяют радиометры ЭЭЯ в диапазоне измерений от 3,9^10^-7 до 1,5^10² Вт/(ср^м²) в диапазоне длин волн от 3 до 25 мкм.

• 5.4  Пределы допускаемых относительных погрешностей А_оээя средств измерений ЭЭЯ составляют от 0,5^ 10^-2 до 22,5 • 10^-2.

• 5.5  В качестве средств измерений ЭЭЯ применяют радиометры ЭЭЯ в диапазоне измерений от 6,0•IO^-5 до 2,0^10² Вт/(ср^м²) в диапазоне длин волн от 0,3 до 3,0 мкм.

• 5.6  Пределы допускаемых относительных погрешностей А_оээя средств измерений ЭЭЯ составляют от 1,6^10^-2 до 27 • 10^-2.
