Датчики горючих и токсичных газов интеллектуальные стационарные

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» января 2025 г. № 203

Регистрационный № 35935-07

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры трансформаторного масла ВТМ-МК

Влагомеры трансформаторного масла ВТМ-МК предназначены для измерения массовой доли влаги в трансформаторных маслах, используемых при эксплуатации маслозаполняемых трансформаторов.

Влагомер трансформаторного масла ВТМ-МК (далее влагомер) представляет собой лабораторный автоматический цифровой показывающий одноканальный лабораторный прибор циклического действия.

Принцип действия влагомера основан на измерении кулонометрическим методом количества влаги, выделенной из точно дозированной пробы трансформаторного масла вводимой в десорбционную колонку прибора.

Осушенный газ-носитель барботирует сквозь слой трансформаторного масла и в увлажненном состоянии поступает в кулонометрическую ячейку, где влага поглощается сорбентом и подвергается электролитическому разложению.

Количество электричества, затраченное на электролиз, зависит от содержания влаги в пробе трансформаторного масла.

Электрическое напряжение пропорциональное силе тока электролиза подается контроллера и интегрируется в течение времени измерения. Результат и отображается

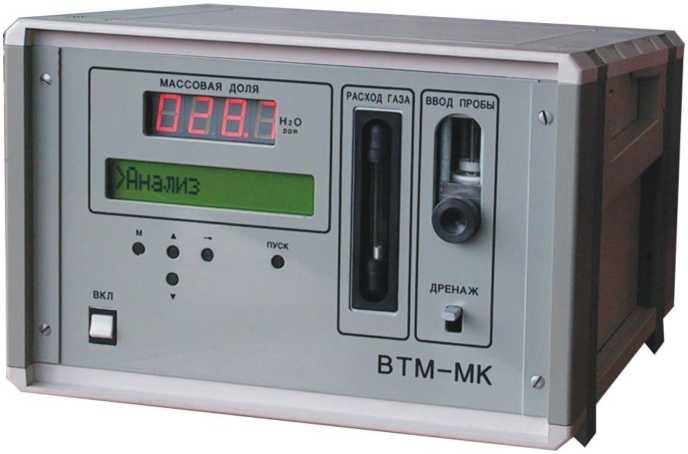

Рисунок 1 - Общий вид средства измерений

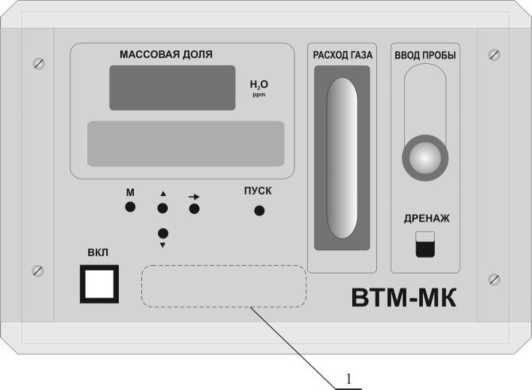

Рисунок 2 - Схема обозначения места нанесения знака поверки 1 - место нанесения знака поверки

Таблица 1 -

Таблица 2 - Основные технические

наносится на передней панели методом сеткографии, в эксплуатационной документации -типографским способом.

Таблица 3 - Комплектность средства измерений

«Методика выполнения измерений расхода газа 5К2.283.001-2012» в составе комплекта эксплуатационных документов.

ГОСТ Р 52931-2008 Ириборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

масла   ВТМ-МК.   Технические условия.

Общество с ограниченной предприятие ОКБА» (ООО «НИИ ОКБА»)

ИНН 3812074890

Юридический адрес: 665821, Иркутская обл., г. Ангарск, ммкр. Старо-Байкальск, ул. 2-я Московская, д. 33А

Телефон: (3955) 507-792

E-mail: mail@okba.ru

Web-сайт: www.okba.ru

Общество с ограниченной ответственностью   «Научно-производственное

предприятие ОКБА» (ООО «НИИ ОКБА»)

ИНН 3812074890

Адрес: 665821, Иркутская обл., г. Ангарск, мкр. Старо-Байкальск, ул. 2-я Московская, д. 33А

Телефон: (3955) 507-792

E-mail: mail@okba.ru

Web-сайт: www.okba.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский  р-н,

гп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Телефон/факс: (3952) 46-83-03, 46-38-48

E-mail: offise@niiftri.irk.ru

Web-сайт: www.vniiftri-irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» января 2025 г. № 203

Регистрационный № 15544-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы размеров частиц лазерные Микросайзер модификации 201А, 201В, 201С, 201D

Анализаторы размеров частиц лазерные Микросайзер модификации 201А, 201В, 201С, 201 D (далее - анализаторы) предназначены для измерения дисперсных параметров (размеров частиц и распределения частиц по размерам) суспензий, эмульсий и порошкообразных материалов.

Принцип действия анализаторов основан на регистрации оптического излучения. Излучение, формируемое лазерным диодом, попадает в кювету, где рассеивается анализируемыми частицами. Рассеянное излучение под разными углами регистрируется с помощью высокочувствительного многоэлементного детектора. По полученной зависимости интенсивности рассеянного излучения от угла рассеяния осуществляется расчёт размеров частиц и распределения частиц по размерам.

Конструктивно анализаторы состоят из двух блоков: оптико-аналитического блока (ОАБ), в котором размещается перемещаемая электроприводом кювета, и блока подготовки пробы (БПП), состоящей из центробежного насоса и смесительной ёмкости с механическом мешалкой и ультразвуковым диспергатором. При проведении измерений диспергированная в жидкости анализируемая проба из смесительной ёмкости многократно прокачивается через кювету с помощью центробежного насоса. После окончания измерений жидкость сливается из измерительного тракта.

Модификации анализаторов различаются диапазонами измерений размеров частиц и массой оптико-аналитического блока.

Измерительная информация представляется в виде таблиц и графиков. Электрическое питание анализаторов осуществляется от сети переменного тока. Управление анализаторами осуществляется с помощью персонального компьютера посредством цифровых интерфейсов RS-232 и USB.

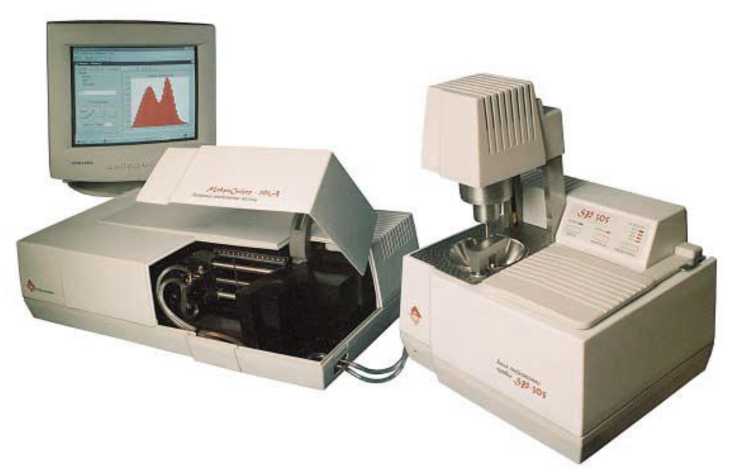

Рисунок 1 - Внешний вид анализатора

Анализаторы имеют автономное программное обеспечение (ПО). ПО предназначено для получения, обработки, передачи, хранения результатов измерений. Анализаторы имеют «средний» уровень защиты непреднамеренных изменений в соответствии с Р 50.2.077-2О14. При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

1. Диапазоны размеров частиц приведены в таблице 2.

Таблица 2

2. Пределы допускаемой относительной погрешности измерения размеров частиц, %

Примечание:

D10 - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 10 %, мкм; D50 - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц), мкм;

Dgo - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 90 %, мкм.

3. Габаритные размеры и масса блоков анализатора приведены в таблице 3.

Таблица 3

Электрическое питание от сети переменного тока (230±23) В с частотой (50±1) Гц.

4

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Основная комплектность поставки приведена в таблице 4.

Таблица 4

Методика измерений приведена в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц лазерным Микросайзер

ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;»;

ТУ 4215-001-50861173-2009 «Анализаторы размеров частиц лазерные Микросайзер. Технические условия».».

Общество с ограниченной ответственностью «ВА Инсталт» (ООО «ВА Инсталт) ИНН 7805127549

Адрес: 198095, г. Санкт-Петербург, ул. Ивана Черных, д. 29, лит. А, помещпомещ. 2Н № 12 (часть), 24 (часть), 25, 26

Тел: +7 (812) 2526759, факс: +7 (812) 2521003

E-mail: vai@sinstr.ru

Web-сайт: www.sinstr.ru

Испытательный центр

ГосударственныйГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский     институт     метрологии     имени

Д.И. Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр--кт, д. 19

Тел: +7 (812) 2517601, факс: +7 (812) 7130114

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» января 2025 г. № 203

Регистрационный № 51279-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2 (в дальнейшем - датчики) предназначены в зависимости от исполнения для использования в составе газоаналитической аппаратуры или информационно-измерительных систем аэрогазового контроля атмосферы шахт, промышленных объектов:

- для непрерывного измерения концентраций метана;

- для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой могут содержаться горючие газы и пары нефтепродуктов (в том числе бензина). В качестве типичных представителей семейства химически подобных газов, измеряемых датчиком, выбраны метан, пропан, бутан и гексан;

- для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой может содержаться метано-водородная смесь;

- для непрерывного измерения концентрации оксида углерода (СО), диоксида углерода (СО2),   кислорода (О2), сероводорода (H2S), оксида азота (NO), диоксида азота

(NO2), водорода (Н2).

Датчики предназначены для выполнения следующих функций:

• - непрерывное измерение концентрации измеряемого компонента, преобразование измеренных значений в зависимости от исполнения в цифровой код с передачей по интерфейсу RS-485 или аналоговый сигнал и цифровая индикация на графическом дисплее;

• -  световая сигнализация превышения установленных пороговых значений концентрации;

• - передача информации о превышении пороговых значений концентрации;

• - передача информации о состоянии датчика.

Датчики являются стационарными одноблочными приборами.

Датчики выпускаются в исполнениях согласно таблице 1.

Датчики относятся к взрывозащищенному электрооборудованию с маркировкой по ГОСТ Р МЭК 60079-0-2011, указанной в зависимости от исполнения в таблице 1.

Примечания

• 1 Датчики по заказу потребителя выпускаются с выходным разъемом или выходным кабелем. Длина кабеля по умолчанию - 1 м, по заказу до 5 м.

• 2 По заказу потребителя выпускаются датчики с напряжением питания 24 В.

• 3 По заказу потребителя исполнения ИТС2-СП4-01_ ИТС2-СН4-06, ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХНY-09, ИТС2-СХПУ-10, ИТС2-СН4-25, ИТС2-СН4-26 выпускаются с выносным датчиком. Длина кабеля (не более 30 м) указывается при заказе.

• 4 По заказу потребителя датчики с напряжением питания 24 В и выходным сигналом (4 - 20) мА выпускаются с интерфейсом HART.

Принцип действия датчиков в зависимости от исполнения:

• -  термокаталитический для ИТС2-СН4-01_ ИТС2-СН4-04, ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХНY-09, ИТС2-СХНY-10;

• - термокондуктометрический - ИТС2-СН4-05, ИТС2-СН4-06;

• - электрохимический - ИТС2-СО-11^ ИТС2-СО-14, ИТС2-О2-15, ИТС2-О2-16, ИТС2-Н2S-17, ИТС2-Н2S-18, ИТС2-NO-21, ИТС2-NO-22, ИТС2-NO2-23, ИТС2-NO2-24, ИТС2-Н2-27, ИТС2-Н2-28;

• - оптический инфракрасный - ИТС2-СХНY-09, ИТС2-СХПY-I0, ИТС2-СО2-19, ИТС2-СО2-20, ИТС2-СН4-25, ИТС2-СН4-26.

Конструктивно датчик представляет собой прямоугольную защитную оболочку, состоящую из корпуса и крышки, которая крепится к корпусу четырьмя винтами под специальный ключ. Один из винтов пломбируется разрушаемой пломбовой этикеткой (см. рисунок 2)

В корпусе установлены в соответствии с исполнением датчика плата измерительная и плата питания, соединенные между собой электрически и механически.

Ввод в датчик питания и ввод/вывод из него информационных сигналов осуществляется через разъем (или кабельный ввод по заказу).

На передней панели расположены:

• - отверстие для подачи газовой смеси к датчику;

• -  передний шильд, в прямоугольном отверстии которого виден дисплей для индикации концентрации измеряемого компонента, служебной и другой информации.

Управление работой датчика организовано через систему меню с помощью кнопок прокрутки                и кнопки ^;^» (которая выполняет функцию ввода),

расположенных на боковой стенке датчика.

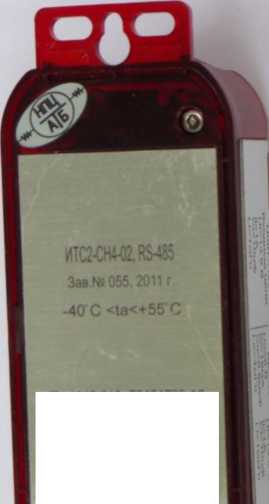

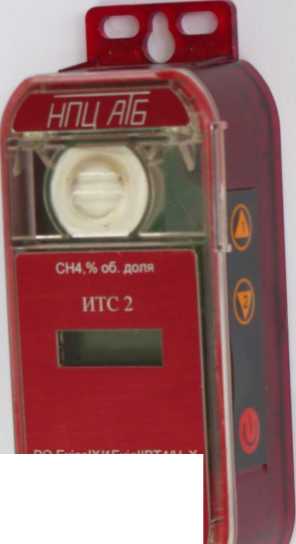

Общий вид датчика с выходным кабелем представлен на рисунках 1 и 2. По внешнему виду исполнения датчиков отличаются шильдами (цвет и надписи).

w

1

РО ExiaslWIExiallBTA/HjX |

НАНИО ЦСВЭ

РОСС RUTBOSNb

1

ТУ 4215012 -76434793-10

Во взрывоопасной зоне не открывать

Рисунок 1

Рисунок 2

Степень защиты корпуса

внутрь внешних твердых предметов и от проникновения воды по ГОСТ 14254-96 - IP66.

По устойчивости к воздействию климатических факторов датчики в зависимости от исполнения соответствуют исполнению УХЛ категории 2 по ГОСТ 15150-69 для работы в диапазоне температур, указанном в таблице 1.

Способ забора пробы - диффузионный.

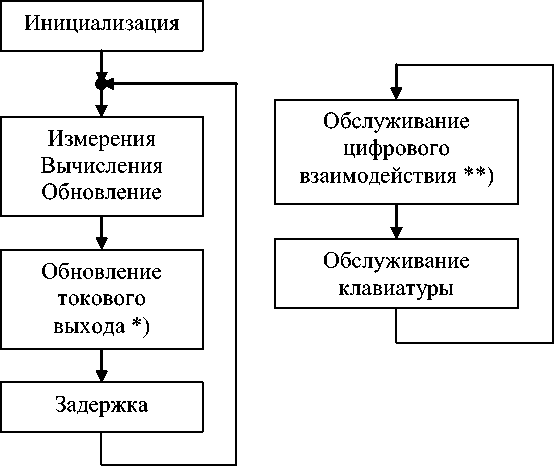

Датчики имеют встроенное ПО. Структура ПО представлена на рисунке 3

Рисунок 3

* - только для датчиков с аналоговым выходом ** - только для датчиков с цифровым выходом

Основной частью ПО является измерительный процесс. Его выполнение начинается в момент подачи напряжения питания с инициализации. Далее благодаря задержке один раз в требуемый период происходит измерение аналоговых и/или цифровых сигналов сенсоров, установленных в датчиках. На основании полученных значений производится расчет измеряемого компонента и его выведение на ЖКИ. В случае датчиками с аналоговым выходом на основании рассчитанной концентрации измеряемого компонента происходит формирование аналогового выхода.

В фоновом режиме происходит выполнение второй части ПО, которая отвечает за цифровое взаимодействие датчика с системой верхнего уровня (для датчиков с цифровым выходом) и за пользовательское меню. При получении запроса по цифровой сети запускаются процедуры, выполняющие формирование ответа и его непосредственную пересылку. При нажатии на кнопки клавиатуры датчика запускаются процедуры, выполняющие навигацию по пользовательскому меню.

21 Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

Примечание - контрольная сумма представлена в шестнадцатеричном формате.

Программное обеспечение датчиков имеет уровень защиты от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.

• 1 Датчики с цифровым выходным сигналом осуществляют обмен информацией с внешним управляющим контроллером по магистральному цифровому интерфейсу RS-485 по протоколу обмена MODBUS RTU.

• 2 Датчики с аналоговым выходным сигналом обеспечивают преобразование объемной доли измеряемого компонента в выходные электрические сигналы в соответствии с функциями преобразования, приведенными в таблице 3.

Таблица 3

Примечания

• 1 1вых - значение выходного тока, мА.

• 2 * По требованию заказчика исполнения датчика ИТС2-СН4-03, ИТС2-СН4-04 и ИТС2-СН4-26 могут быть изготовлены со следующими функциями преобразования:

  Выходной сигнал, мА	Диапазон преобразования, % б.доля	Функция преобразования	Формула определения концентрации
  4 - 20	0 - 5	I ВЫХ = 3,2С + 4	С _ I ВЫХ — 4 "   3,2
  1 - 5	0 - 5	I ВЫХ = 0,8С + 1	С _ I ВЫХ — 1 " 0,8

При этом пределы допускаемой основной абсолютной погрешности в диапазоне измерения объемной доли метана от 0 до 2,5 %:

- ± 0,1 % - для ИТС2-СН4-03, ИТС2-СН4-26;

- ± 0,2 % - для ИТС2-СН4-04.

• 3 Диапазоны измерений и диапазоны показаний датчиков соответствуют значениям, указанным в таблице 4

• 4 Пределы допускаемой основной погрешности датчиков соответствуют значениям, указанным в таблице 4

Таблица 4

Примечание - Свх - объемная доля контролируемого компонента на входе датчика, млн

• 5 Датчики с цифровым выходным сигналом (кроме датчиков, основанных на термокондуктометрическом методе измерения) имеют два порога срабатывания сигнализации программно устанавливаемых в диапазоне согласно таблице 5.

Таблица 5

Примечания

• 1 Значения порогов срабатывания аварийной сигнализации должны указываться при заказе датчиков

• 2 При выпуске из производства, если не оговорено в заказе, должны быть установлены значения порогов срабатывания сигнализации, указанные в таблице 5.

• 3 Установленные значения порогов срабатывания аварийной сигнализации должны фиксироваться в паспорте на датчик.

• 4 Значения порогов срабатывания аварийной сигнализации могут быть изменены при эксплуатации только на предприятии-изготовителе или в его региональных сервисных центрах.

• 6 Пределы допускаемой вариации выходного сигнала датчиков не более половины основной абсолютной погрешности.

• 7 Время прогрева датчиков не более:

• - 90 с для ИТС2-СН4-25, ИТС2-СН4-26;

• - 60 с для всех остальных исполнений.

• 8 Предел допускаемого времени установления показаний на уровне 90 % от установившегося значения (Т0,9) не более указанного в таблице 6

• 9 Время работы датчиков без ручной корректировки показаний не менее указанного в таблице 6.

Таблица 6

• 10 Пределы допускаемой дополнительной погрешности датчиков от изменения температуры окружающей среды на каждые 10 °С в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 7.

• 11 Пределы допускаемой дополнительной погрешности датчиков от изменения атмосферного давления в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 7.

• 12 Пределы допускаемой дополнительной погрешности датчиков от изменения относительной влажности анализируемой среды в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 7.

Таблица 7

• 13 Датчики устойчивы к воздействию синусоидальной вибрации с частотой (5 - 35) Гц и амплитудой не более 0,35 мм.

• 14 Датчики устойчивы к изменению пространственного положения.

• 15 Электрическое питание датчиков осуществляется от внешней искробезопасной цепи уровня «ia» с напряжением от 6 до 12 В. Номинальное напряжение питания - 12 В.

Примечания

• 1 По заказу потребителя выпускаются датчики с напряжением питания 24 В.

• 2 При использовании датчиков в невзрывоопасной среде допускается питание от источника в общепромышленном исполнении.

• 16 Максимальный ток потребления датчиков в импульсе (Imax) и ток потребления покоя (1пок) при Опит = 12 В в зависимости от метода измерения и вида выходного сигнала не более значений, указанных в таблице 8.

Таблица 8

• 17 Условия эксплуатации датчиков:

• 1) диапазон температуры окружающей среды указан в таблице 1;

• 2) относительная влажность до 100 % при температуре 35 °С без конденсации влаги;

• 3) диапазон атмосферного давления указан в таблице 1;

• 4) содержание пыли не более 1 г/м³;

• 5) вибрация с частотой (5 - 35) Гц и амплитудой не более 0,35 мм;

• 6) содержание вредных веществ в контролируемой среде (каталитических ядов, снижающих каталитическую активность чувствительных элементов (ЧЭ) датчиков СН4, (СН4 + Н2), СхНу; агрессивных веществ, разрушающих огнепреградитель, токоподводы и ЧЭ датчиков), не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88.

  веществ в контролируемой среде периодичность датчиков СН4, (СН4  + Н2), СхНу подбирается

При наличии вредных корректировки чувствительности применительно к конкретным условиям, при этом срок службы датчиков может сокращаться.

• 18 Габаритные размеры датчиков с выходным разъемом (без учета длины кабеля), мм, не более: длина - 40; ширина - 55; высота - 145.

• 19 Масса датчиков (без учета массы кабеля) не более 0,25 кг.

• 20 Средний полный срок службы датчиков в условиях эксплуатации, указанных в руководстве по эксплуатации, - не менее 6 лет.

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплект поставки датчиков должен соответствовать указанному в таблице 9

Таблица 9

Примечания

• 1 За отдельную плату предприятие-изготовитель поставляет:

• - термокаталитический сенсор взамен отработавшего свой ресурс;

• - электрохимические сенсоры взамен отработавших свой ресурс;

• - оптические сенсоры взамен отработавших свой ресурс;

• - CD-диск с программным обеспечением АТРВ.431214.002 и протоколом обмена для датчиков с цифровым выходным сигналом.

• 2 Элементы, отмеченные знаком «*)» поставляются по одному на каждые пять датчиков, но не менее одного на партию.

• 3 Изменить длину кабеля допускается по отдельному договору.

Методики измерений приведены в руководстве по эксплуатации.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;

ГОСТ 22782.3-77 Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний;

ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования;

ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки "d"»;

ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i»;

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1-2007). Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

Технические условия ТУ 4215-012-76434793-10.

Общество с ограниченной ответственностью «Научно-производственный центр автоматизации техники безопасности» (ООО «НПЦ АТБ»)

ИНН 7721526314

Адрес: 115088, г. Москва, ул. 2-я Машиностроения, д. 27, стр. 6 Тел/факс (495) 543-42-77

Е-mail: npcatb@mail.ru

Государственный центр испытаний средств измерений Открытое акционерное общество «Федеральный научно-технический центр метрологии систем экологического контроля «Инверсия» (ГЦИ СИ ОАО ФНТЦ «Инверсия»)

Адрес: 107031, г. Москва, ул. Рождественка, д. 27

Тел/факс (495) 608-41-23

E-mail: inversiya@yandex.ru, inversiyaDIR@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц № 30076-08.
