№545 от 20.03.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 660121
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 545 от 20.03.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания прилагаемые к настоящему приказу.
3. Распространить действие методик установленных согласно приложению
на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах
средств измерений согласно приложению к настоящему приказу
в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального
информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю За собоЙ.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
типов средств
поверки средств к настоящему
измерений,
измерений,
приказу,
сведения, предоставления утвержденным приказом Российской Федерации
Заместитель руководителя
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « __ » ма_^а 2025 г. № ___
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Преобразователи термоэлектрическ ие платинородий-платинородиевые эталонные |
ПРО |
0103, 0104, 031 |
41201-09 |
МИ 1746-87 |
МП 2411-0207 2024 |
27.12. 2024 |
Акционерное общество «Научнопроизводственное предприятие «Эталон» (АО «НПП «Эталон»), г. Омск |
ФГУП «ВНИИМ им. Д. И. Менделеева» , г. Санкт-Петербург | |||
|
2. |
Трансформаторы тока |
ТВГ-24 |
76 |
19109-21 |
Акционерное общество высоковольтног о оборудования «Электроаппара т» (АО ВО «Электроаппара т»), г. Санкт- Петербург |
ИЦРМ-МП- 287-20 |
ГОСТ 8.217 2024 |
17.12. 2024 |
Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»), г. Санкт-Петербург |
ООО «НИЦ «ЭНЕРГО», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» марта 2025 г. № 545
Лист № 1
Всего листов 4
Регистрационный № 41201-09
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО
Назначение средства измеренийПреобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (далее-термопреобразователи) предназначены для передачи единицы температуры при проведении поверки или калибровки в диапазоне температуры от плюс 600 °С до плюс 1800 °С в воздушной или нейтральной среде в лабораторных условиях.
Термопреобразователи являются рабочими эталонами 1, 2 и 3-го разрядов в соответствии с Государственной поверочной схемой для средств измерений температуры (Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712, часть 2).
Описание средства измеренийПринцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его горячим спаем и свободными концами.
Термопреобразователи состоят из чувствительного элемента, помещённого в защитную армирующую трубку, и металлического цангового зажима. Чувствительный элемент - термопара, состоящая из двух термоэлектродов на одном конце соединенных гальваническим способом, образующих горячий спай, на другом конце находятся холодные концы. Положительный термоэлектрод выполнен из платинородиевого сплава ПР-30, отрицательный - из платинородиевого сплава ПР-6. Защитная армирующая трубка может быть корундовой или сапфировой. Цанговый зажим предназначен для надёжного крепления защитной армирующей трубки с холодными концами, помещёнными во фторопластовую изоляцию.
В зависимости от конструкции термопреобразователи имеют четыре исполнения.
Общий вид термопреобразователя приведен на рисунке 1.
Заводской номер наносится на цанговый зажим термопреобразователя в цифровом формате методом гравировки, в виде арабских цифр, место нанесения приведено на рисунке 2. Также на цанговый зажим методом гравировки наносится год изготовления, логотип производителя, сокращённое обозначение термопреобразователя и знак утверждения типа.
Нанесение знака поверки на конструкцию термопреобразователи не предусмотрено.
Пломбирование термопреобразователей не предусмотрено.
Метрологические и технические характеристики
|
Таблица 1 - Метрологические характеристики | |||
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Диапазон измерений температуры, °C |
от +600 до +1800 | ||
|
Разряд согласно Государственной поверочной схеме |
1, 2, 3 | ||
|
Классификация по ГОСТ Р 52314 2005 |
ПРО | ||
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 для диапазона измерений температуры, °С |
Рабочий эталон 1-го разряда |
Рабочий эталон 2-го разряда |
Рабочий эталон 3-го разряда |
|
от ±0,5 до ±2,0 |
от ±0,8 до ±4,0 |
от ±1,2 до ±6,0 | |
таблицы 1
|
1 |
2 | ||
|
Доверительные границы абсолютной |
Рабочий эталон |
Рабочий эталон |
Рабочий эталон |
|
погрешности при доверительной |
1-го разряда |
2-го разряда |
3-го разряда |
|
вероятности 0,95 при температуре реперных точек, °С: t=+660,323 °С |
±0,5 |
±0,8 |
±1,2 |
|
t=+1084,62 °С |
±0,7 |
±1,4 |
±1,9 |
|
t=+1554,8 °С |
±1,4 |
±2,7 |
±4,0 |
|
t=+1768,2 °С |
±2,0 |
±4,0 |
±6,0 |
|
Значения ТЭДС в реперных точках, мкВ: | |||
|
- затвердевание алюминия |
2167+11 | ||
|
- затвердевание меди |
5630+26 | ||
|
- плавления палладия |
10735 +45 | ||
|
- плавления платины |
13224±51 | ||
|
Расхождение значений ТЭДС |
Рабочий эталон |
Рабочий эталон |
Рабочий эталон |
|
(неоднородность) на глубине |
1-го разряда |
2-го разряда |
3-го разряда |
|
погружения 250 и 300 мм при температуре (1450+20) °С, мкВ, не более: | |||
|
при первичной поверке |
+8 |
+8 |
+8 |
|
при периодической поверке |
+8 |
±15 |
±20 |
|
Нестабильность в реперной точке |
Рабочий эталон |
Рабочий эталон |
Рабочий эталон |
|
меди при первичной поверке после |
1-го разряда |
2-го разряда |
3-го разряда |
|
+4 |
±6 |
±8 | |
|
отжига при температуре (1450+20) °С в течение 1 ч, мкВ, не более | |||
|
Нестабильность в реперной точке меди за интервал между поверками, мкВ, не более |
+5 |
+8 |
+10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Длина рабочей части, мм |
465+5 |
|
Диаметр рабочей части, мм, не более |
4,7 |
|
Масса, кг |
от 0,063 до 0,084 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
20+10 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы при t =+1600 °С в течение 80 ч, не менее |
0,9 |
|
Средний срок службы, лет |
6 |
наносится на эксплуатационную документацию типографским способом и на цанговый зажим термопреобразователя методом гравировки, приведен на рисунке 2.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический платинородий-платинородиевый эталонный |
ПРО |
1 шт. |
|
Трубка армирующая запасная |
- |
1 шт. |
|
Пробирка стеклянная |
- |
2 шт. |
|
Паспорт |
ДДШ 2.821.027 ПС |
1экз. |
|
Футляр |
- |
1 шт. |
приведены в паспорте ДДШ 2.821.027 ПС в разделе 7 «Сведения о методиках (методах) измерений».
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 (часть 2);
ГОСТ Р 52314-2005 «Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования»;
ДДШ 2.821.027 ТУ «Преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО. Технические условия».
ИзготовительАкционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, г. Омск, ул. Лермонтова, д. 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru
E-mail: fgup@omsketalon.ru
Испытательный центрпредприятие «Всероссийский имени Д.И. Менделеева»
Федеральное государственное унитарное научно-исследовательский институт метрологии
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
Телефон: +7(812) 251-76-01; Факс: +7(812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» марта 2025 г. № 545
Лист № 1
Всего листов 5
Регистрационный № 19109-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТВГ-24
Назначение средства измерений Трансформаторы тока ТВГ-24 (далее
трансформаторы)
предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на нулевых выводах турбогенераторов на номинальные напряжения до 24 кВ частоты 50 и 60 Гц.
Описание средства измеренийТрансформаторы тока ТВГ-24 - встроенные, с одним коэффициентом трансформации, состоящие из двух, трех или четырех вторичных обмоток.
Первичной обмоткой трансформаторов тока служит нулевой вывод турбогенератора, изолированный на номинальное напряжение 24 кВ относительно трансформатора.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем.
Трансформаторы обеспечивают масштабное преобразование значений первичного переменного тока во вторичный ток 5 А или 1 А для непосредственного измерения при помощи стандартных измерительных приборов, а также изолируют измерительные приборы от цепи высокого напряжения.
Трансформаторы изготавливаются в следующих модификациях: ТВГ-24-I; ТВГ-24-II; ТВГЛ-24-I; ТВГЛ-24-II.
В трансформаторах модификаций ТВГ-24-I и ТВГ-24-II каждая вторичная обмотка пропитана лаком и при помощи фланцев и специальных болтов собрана в единый блок.
В трансформаторах модификаций ТВГЛ-24-I и ТВГЛ-24-II каждая вторичная обмотка залита в эпоксидный компаунд, образуя изоляционный блок. Блоки вторичных обмоток трансформатора тока установлены на фланце и собраны в единый блок с помощью четырех шпилек.
Трансформаторы устанавливаются на плите турбогенератора в коробке нулевых выводов.
Крепление трансформаторов к плите турбогенератора осуществляется через отверстия в нижнем фланце.
Выводы вторичных обмоток расположены на боковой поверхности обмоток или блока и снабжены винтами диаметром 6 мм.
Доступ к трансформатору тока ограничен конструкцией и предупреждающими знаками о высоком напряжении.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения
заводского номера

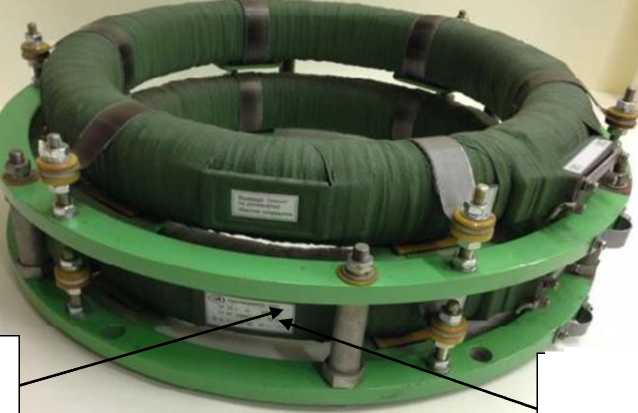

Рисунок 1 - Общий вид трансформаторов тока ТВГ-24-I, ТВГ-24-II с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения
заводского номера

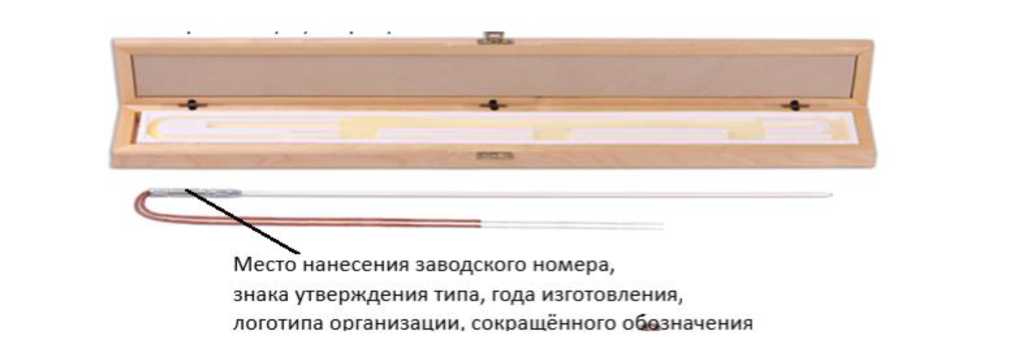

Рисунок 1 - Общий вид термопреобразователя

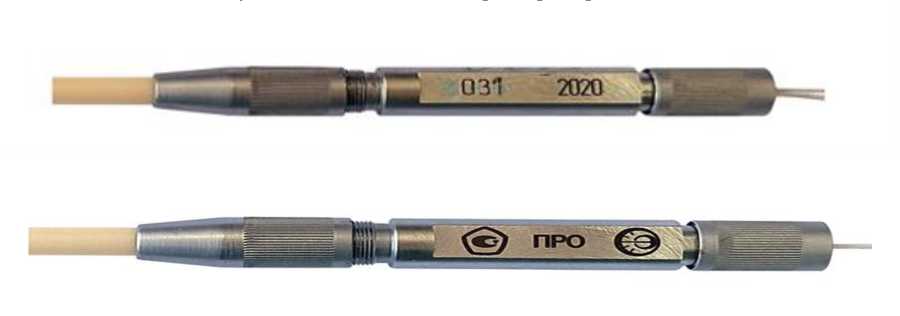

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа

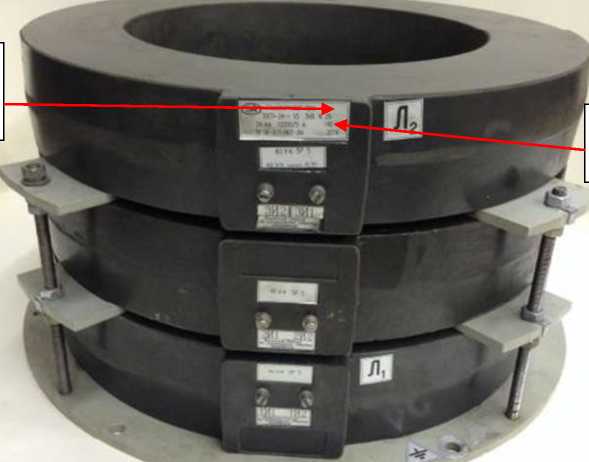

Рисунок 2 - Общий вид трансформаторов тока ТВГЛ-24-I, ТВГЛ-24-П с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Метрологические и технические характеристикиТаблица 1 -
|
Наименование параметра |
Значение для модификаций | ||||||
|
ТВГ-24-I; ТВГЛ-24-I |
ТВГ-24-П; ТВГЛ-24-П | ||||||
|
Номинальное напряжение, кВ |
24 | ||||||
|
Номинальный первичный ток, А |
4000; 5000 |
6000 |
8000; 9000; 10000 |
12000 |
15000 |
16000 |
20000 |
|
Наибольший рабочий ток, А |
4000; 5000 |
6300; 7265 |
8000; 9000; 10000 |
10700 |
13365; 15500 |
16650 |
20000 |
|
Номинальный вторичный ток, А |
1; 5 | ||||||
|
Номинальная частота, Гц |
50; 60 | ||||||
|
Количество вторичных обмоток |
4; 3; 2 | ||||||
|
Классы точности вторичных обмоток по ГОСТ 7746-2015:
|
0,2S; 0,2; 0,5; 0,5S 5P; 10Р 0,2S(5P); 0,2(5P); 0,5(5P); 0,5S(5P) 0,2S(10P); 0,2(10P); 0,5(10P); 0,5S(10P) | ||||||
|
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 |
5PR; 10PR; PX, PXR | ||||||
|
Номинальная вторичная нагрузка с коэффициентом мощности соs ф2=0,8, В^А |
от 10 до 50 | ||||||
|
Номинальная предельная кратность вторичных обмоток для защиты |
от 5 до 40 | ||||||
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета |
15; 20 | ||||||
Таблица 2 - Технические характеристики
|
Наименование параметра |
Значение для модификаций | |
|
ТВГ-24-I, ТВГЛ-24-I |
ТВГ-24-П ТВГЛ-24-П | |
|
Габаритные размеры, мм, не более: | ||
|
- высота |
480 |
600 |
|
- диаметр внешний |
660 |
780 |
|
- диаметр внутренний |
390 |
540 |
|
Масса, кг, не более |
250 | |
|
Рабочие условия измерений: | ||
|
- верхнее значение температуры окружающей среды в | ||
|
коробке нулевых выводов, °С |
+60 |
+55 |
|
- нижнее значение температуры окружающей среды, °С |
+5 | |
|
- высота над уровнем моря, м, не более |
1000 | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
320000 |
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора тока.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВГ-24 |
1 шт. |
|
Паспорт. Трансформатор тока ТВГ-24-I |
ИБДП.671225.001 ПС |
1 экз. |
|
Паспорт. Трансформатор тока ТВГ-24-П |
ИБДП.671225.002 ПС |
1 экз. |
|
Паспорт. Трансформатор тока ТВГЛ-24-I |
ДУБК.671235.007 ПС |
1 экз. |
|
Паспорт. Трансформатор тока ТВГЛ-24-П |
ДУБК.671235.013 ПС |
1 экз. |
|
Руководство по эксплуатации |
ВДО.412.185 |
1 экз.* |
|
*- для партии не более 6 шт. трансформаторов, поставляемых в один адрес | ||
приведены в разделе 3 «Методы измерений» документа ВДО.412.185 «Трансформаторы тока ТВГ-24. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 16-671.062-84 «Трансформаторы тока ТВГ-24. Технические условия».
Акционерное общество
(АО ВО «Электроаппарат»)
ИНН 780103268
Адрес юридического лица:
лит. И, оф. 1
высоковольтного
оборудования
«Электроаппарат»
199106, г. Санкт-Петербург, 24 линия В.О, д. 3-7,
высоковольтного оборудования «Электроаппарат»
Акционерное общество
(АО ВО «Электроаппарат»)
ИНН 7801032688
Адрес деятельности: 199106, г. Санкт-Петербург, 24 линия В.О, д. 3-7, лит. И, оф. 1
Место нахождения и адрес юридического лица: 199106, г. Санкт-Петербург,
24 линия В.О, д. 3-7, лит. И, оф. 1
Испытательные центрыОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
