МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утве^ден^1х типах средств измерений

В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ч

Р Е Е

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »              2025 г. № __^_

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

Регистрационный № 91833-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные объема газа Омега-Т (далее - комплексы) предназначены для измерений объема газа, приведенного к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).

Принцип действия комплексов основан на вычислении объема газа, приведенного к стандартным условиям, на основе значений:

• - объема газа при рабочих условиях, измеренного счетчиком газа;

• - температуры газа, измеренного корректором объема газа;

• - коэффициента сжимаемости, принятого за условно-постоянное значение;

• - атмосферного давлении газа, измеренного корректором объема газа (для комплексов исполнений АТ);

• - избыточного (для комплексов исполнений АТ) или абсолютного (для комплексов исполнений ТЕ) давления газа, принятых за условно-постоянные значения;

Значение объема газа при рабочих условиях, измеренное счетчиком газа, преобразуется в импульсный сигнал с помощью датчика импульсов, устанавливаемого на отсчетном устройстве счетчика газа или входящего в состав счетчика газа, и передается в корректор объема газа.

В комплексах используются корректоры объема газа ТК-110 (регистрационный номер 87103-22 в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ).

В зависимости от типа используемого в составе комплекса счетчика газа, комплексы имеют исполнения, представленные в таблице 1.

Таблица 1 - Исполнение комплексов по типу счетчика газа

Структура условного обозначения комплексов:

Омега-Т-Х1-Х2-Х3-Х4, где:

• - Х1 - наличие датчика атмосферного давления: АТ - есть; ТЕ - нет.

• - Х2 - максимальный измеряемый объемный расход при рабочих условиях, м³/ч:

2,5 - типоразмер G1,6,  4 - типоразмер G2,5,  6 - типоразмер G4, 10 - типоразмер G6,

16 - типоразмер G10; 25 - типоразмер G16; 40 - типоразмер G25; 65 - типоразмер G40; 100 - типоразмер G65; 160 - типоразмер G100;

• - Х3 - тип счетчика газа: в соответствии с таблицей 1;

• - Х4 - направление потока газа: ПР - правое; ЛВ - левое.

Заводской номер комплексов, состоящий из арабских цифр, наносится методом печати на маркировочную табличку, располагаемую на верхней грани корпуса корректора объема газа.

Пломбирование счетчика газа и корректора, входящих в состав комплекса осуществляется в соответствии с описанием типа и (или) эксплуатационной документацией данных средств измерений.

Пломбирование комплексов осуществляется с помощью проволоки и свинцовой пломбы, пломбы типа «грибок» (комплексы исполнений БК, МК, ГС, СП, СМ), на которые наносится знак поверки. Схемы пломбировки указаны на рисунках 2-5.

Исполнения БК, МК, ГС типоразмеров G4O - G1OO

Исполнение РР

Исполнение РГ

Исполнение РВ

Рисунок 1 - Общий вид комплексов

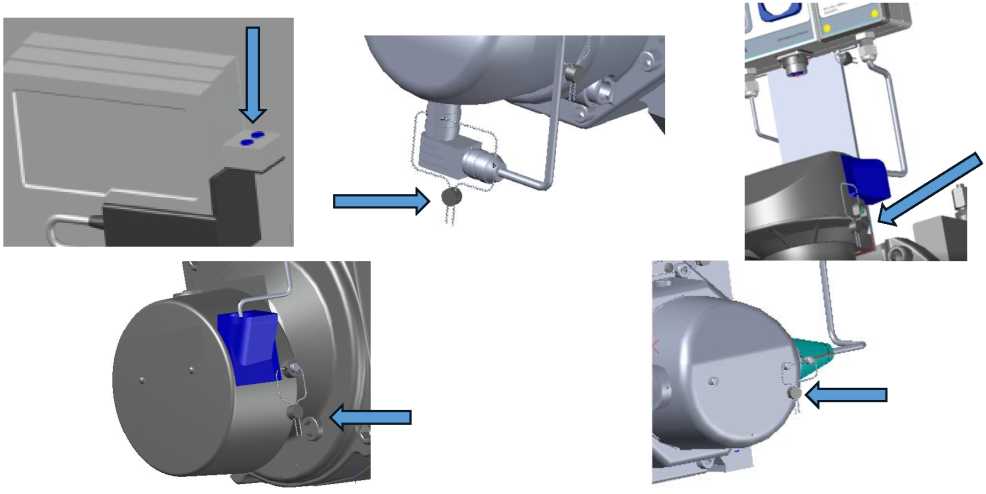

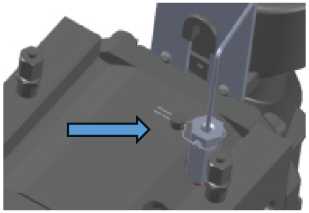

Рисунок 2 - Схема пломбировки места подключения датчика импульсов к корректору объема газа

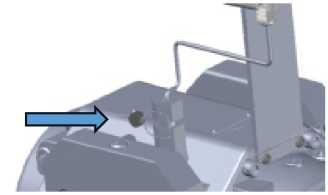

Рисунок 3 - Схема пломбировки места присоединения датчика импульсов к счетчику газа

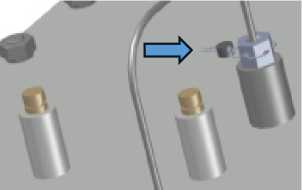

Рисунок 4 - Схема пломбировки преобразователя температуры корректора объема газа

Рисунок 5 -

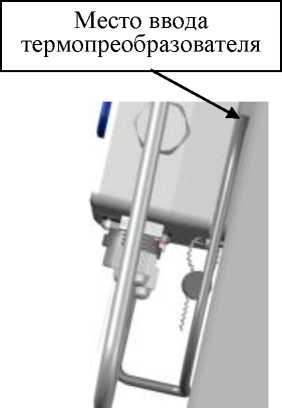

Схема пломбировки термопреобразователя на корпусе счетчика газа

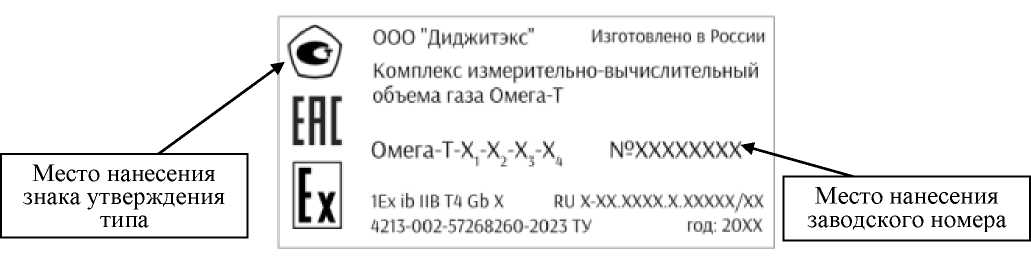

Рисунок 6 - Общий вид (схема) маркировочной таблички

Программное обеспечение (далее - ПО) комплексов является встроенным ПО корректоров объема газа ТК-110. ПО располагается в энергонезависимой памяти, встроенной в микропроцессор корректоров, и сохраняется там в течение всего срока службы, в том числе в случае его обесточивания.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть ПО. ПО защищено от преднамеренных изменений пломбированием корректоров объема газа ТК-110 и разграничением уровней доступа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Таблица 3 -

Таблица 4 - Основные технические

наносится на маркировочную табличку методом печати и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в приложении А «Алгоритм работы комплекса» руководства по эксплуатации 4213-002-57268260-2023 РЭ.

Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

4213-002-57268260-2023 ТУ Комплексы измерительно-вычислительные объема газа Омега-Т. Технические условия

Общество с ограниченной ответственностью «Диджитэкс»

(ООО «Диджитэкс»)

ИНН 7716959048

Юридический адрес: 129085, г. Москва, ул. Годовикова, д. 9, стр. 12, помещ. 2.18, ком. 2.18.1

Общество с ограниченной ответственностью «Диджитэкс»

(ООО «Диджитэкс»)

ИНН 7716959048

Юридический адрес: 129085, г. Москва, ул. Годовикова, д. 9, стр. 12, помещ. 2.18, ком. 2.18.1

Адрес места осуществления деятельности: 109428, г. Москва, Рязанский пр-кт, д. 10 стр. 18, помещ. 10/8

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, помещение 263

Адрес места осуществления деятельности: 142300, Московская область, Чеховский район, г. Чехов, Симферопольское шоссе, д. 2

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1196

Регистрационный № 87103-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры объема газа ТК-110

Корректоры объема газа ТК-110 (далее - корректоры) предназначены для измерений температуры природного газа по ГОСТ 5542-2014 или паров сжиженного газа по ГОСТ 20448-2018, а также других неагрессивных газов (далее - газ) и атмосферного давления, измерения количества импульсов от счетчиков объема газа и вычисления расхода и объема газа при стандартных условиях по ГОСТ Р 56333-2015.

Принцип действия корректоров основан на преобразовании электрических сигналов, поступающих от измерительных преобразователей температуры, атмосферного давления и объемного расхода газа в рабочих условиях, в значения измеряемых величин с последующим вычислением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей. Для значений избыточного давления газа и коэффициента сжимаемости используются подстановочные значения.

Корректоры предназначены для работы совместно со счетчиками объема газа, имеющими импульсный выходной сигнал, пропорциональный объёму газа в рабочих условиях, и обеспечивают автоматический учет потребления газа, а также контроль технологических параметров.

Конструктивно корректоры выполнены в пластмассовом корпусе, к которому подключен датчик температуры с номинальной статической характеристикой Pt500 по ГОСТ 6651-2009. На лицевой панели корректоров расположены клавиатура и дисплей. Внутри корпуса расположены датчик атмосферного давления (в зависимости от исполнения), микропроцессор и источник питания.

Для ввода в корректоры результатов измерений объема газа используется считывание сигналов с установленных на счетчике газа магнитоуправляемых датчиков импульса, подключенных к корректору (не входит в комплект поставки корректора). Данные датчики формируют на своем выходе электрические импульсы, количество которых прямо пропорционально объему газа при рабочей температуре, прошедшему через счетчик объема газа. Для измерения температуры газа датчик температуры устанавливается в корпусе счетчика или в трубопроводе для непосредственного контакта с потоком газа.

Основные функции корректоров (в зависимости от исполнения):

• - измерение и преобразование импульсных сигналов от счетчиков объема газа;

• - измерение температуры газа и атмосферного давления;

• - вычисление объемного расхода и объема газа, приведенных к стандартным условиям по ГОСТ Р 56333-2015, с использованием подстановочного значения коэффициента сжимаемости, значения атмосферного давления (измеренного или подстановочного значения) и подстановочного значения избыточного давления газа;

• - хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;

• - уведомление при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора;

• - передача измеренной и вычисленной информаций по оптическому, проводному интерфейсам связи во внешнюю систему обработки результатов измерений;

• - защита от преднамеренных и непреднамеренных изменений настроек и показаний корректора, а также защита от несанкционированного доступа.

В зависимости от выполняемых функций корректоры выпускаются в следующих исполнениях: ТК-110-AT, ТК-110-TE. Корректоры имеют следующую структуру условного обозначения в зависимости от исполнения:

ТК-110

Тип корректора

Исполнение (наличие датчика измерения атмосферного давления): Да

Нет

Общий вид корректоров представлен на рисунке 1.

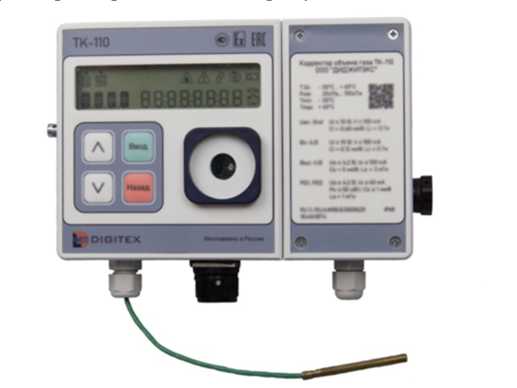

Рисунок 1 - Общий вид корректоров

Заводской номер корректоров представляет собой буквенно-цифровой код, состоящий из префикса CA.A для исполнения ТК-110-AT и CA.T для исполнения ТК-110-TE, за которым следует шесть арабских цифр нарастающим итогом. Заводской номер печатается в паспорте корректоров, а его цифровая часть записывается в энергонезависимую память корректоров при выпуске из производства. Также заводской номер наносится типографическим способом на наклейку, размещаемую на боковой части корпуса корректоров. Просмотр заводского номера на жидкокристаллическом дисплее корректоров осуществляется путем вызова соответствующего пункта меню при помощи кнопок управления (согласно эксплуатационным документам). Знак утверждения типа наносится на лицевую панель корректоров методом фотопечати. Места расположения заводского номера и знака утверждения типа указаны на                                       рисунке                                       2.

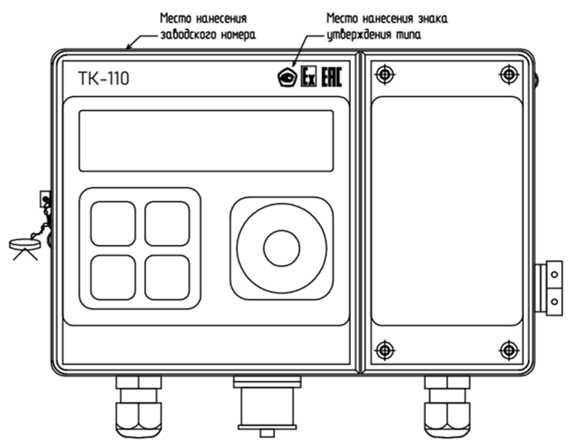

Рисунок 2 - Места расположения заводского номера и знака утверждения типа

Конструкция корректоров обеспечивает возможность пломбирования всех частей, доступ к которым может повлиять на точность измерений. Винт, закрывающий защитную кнопку, которая находится внутри корректоров и переводит корректоры в режим «Поверитель», пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу. Для предотвращения несанкционированного вскрытия корпуса корректоров крепежные винты, расположенные на задней крышке, пломбируются изготовителем с использованием мастичных пломб. Винтовая клемма подключения датчика импульсов пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы. Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 - 5.

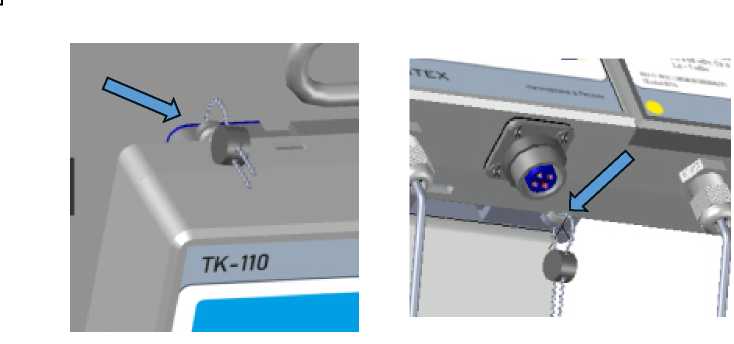

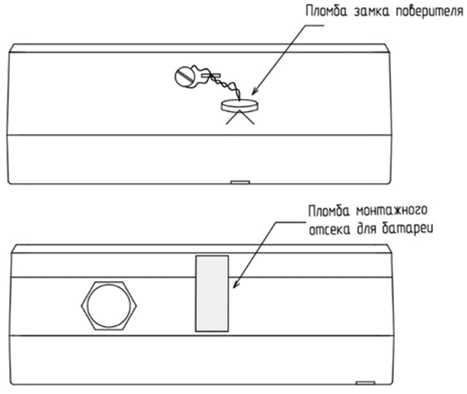

Рисунок 3 - Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения знака поверки (вид слева и вид справа)

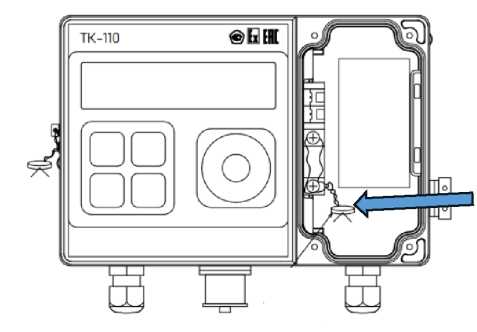

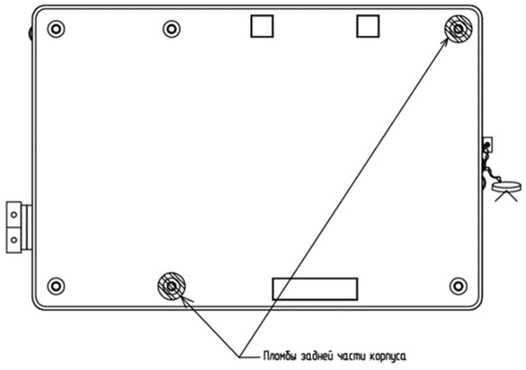

Рисунок 4 - Схема пломбирования корректоров от несанкционированного доступа (пломбы изготовителя) (вид сзади)

о

о

Пломба защитной крышки клеммы побклочения датчика импульса

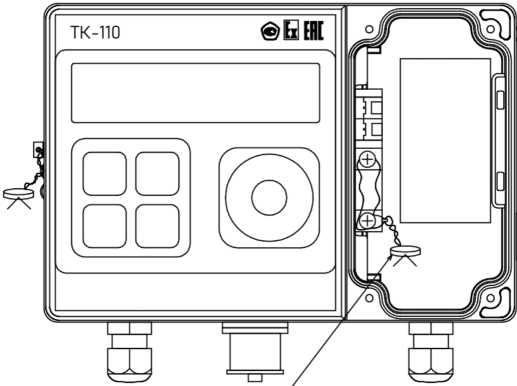

Рисунок 5 - Схема пломбирования крепежного винта защитной крышки разъема для подключения датчика импульсов

Программное обеспечение корректоров является встроенным программным обеспечением. Программное обеспечение управляет всеми возможностями корректоров и располагается в энергонезависимой памяти, встроенной в микропроцессор корректоров, и сохраняется там в течение всего срока службы, даже в случае его обесточивания.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Программное обеспечение защищено от преднамеренных изменений пломбой со знаком поверки и пломбами предприятия-изготовителя, разграничением уровней доступа.

Идентификационные данные программного обеспечения корректоров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения корректоров

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 -

Таблица 3 - Основные технические

Продолжение таблицы 3

наносится лицевую панель корректоров методом фотопечати и на титульный лист паспорта типографическим методом.

Таблица 4 - Комплектность

приведены пункте 5.1 «Общее описание» руководства по эксплуатации.

агентства по техническому регулированию и метрологии утверждении государственной поверочной схемы для средств агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемой для средств измерений абсолютного давления в диапазоне 1-10"¹ - 1^10⁷ Па»;

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры;

4213-001-57268260-2022 ТУ Корректоры объема газа ТК-110. Технические условия.

Общество с ограниченной ответственностью «Диджитэкс» (ООО «Диджитэкс»)

ИНН 7716959048

Адрес: 129085, г. Москва, вн. тер. г. муниципальный округ Останкинский,

ул. Годовикова, д. 9, стр. 12, помещ. 2.18, ком. 2.18.1

Телефон: +7(495) 197-88-68

E-mail: info@digitex.one

Web -сайт: http s://www.digitex.one/

Общество с ограниченной ответственностью «Диджитэкс» (ООО «Диджитэкс») ИНН 7716959048

Юридический адрес: 129085, г. Москва, вн. тер. г. муниципальный округ Останкинский, ул. Годовикова, д. 9, стр. 12, помещ. 2.18, ком. 2.18.1

Адрес места осуществления деятельности: 109428, г. Москва, Рязанский пр-кт, д. 10 стр. 18, помещ. 10/8

Телефон: +7(495) 197-88-68

E-mail: info@digitex.one

Web-сайт: https://www.digitex.one/

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2 Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
