Комплексы фиксации нарушений ПДД

Регистрационный № 86722-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы фиксации нарушений ПДД «Призма-Н» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля радиолокационным методом и/или безрадарным методом (по видеокадрам), а также на контролируемом участке дороги, измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени Российской Федерации UTC (SU), и интервалов времени, измерений текущих навигационных параметров по сигналам спутниковых навигационных систем ГЛОНАСС и GPS одновременно и определения на их основе координат местоположения комплексов в плане.

Описание средства измерений

Принцип действия комплексов при измерениях скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля радиолокационным методом основан на измерениях скорости движения ТС по разности частот между излученным радиолокационным сигналом и сигналом, отраженным от движущихся объектов (эффект Доплера).

Принцип действия комплексов при измерениях скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля безрадарным методом (по видеокадрам) основан на косвенных измерениях скорости движения ТС путем измерений расстояния, пройденного ТС в зоне контроля за измеренный интервал времени.

Принцип действия комплексов при измерениях скорости движения как приближающихся, так и удаляющихся ТС на контролируемом участке дороги основан на определении расстояния, пройденного ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с контролируемого участка дороги, а также на определении интервала времени между моментами фиксации ТС в зоне контроля на въезде и в зоне контроля на выезде с контролируемого участка дороги.

Принцип действия комплексов при измерениях значений текущего времени, интервалов времени и координат местоположения основан на одновременном приеме и обработке сигналов глобальных навигационных спутниковых систем ГЛОНАСС и GPS с помощью приемника, входящего в их состав, автоматической синхронизации шкалы времени комплексов с национальной шкалой координированного времени UTC (SU).

Комплексы конструктивно состоят из одного или нескольких блоков фиксации и обработки данных, между которыми происходит обмен информацией.

Блок фиксации и обработки данных состоит из видео-модуля, включающего в себя видеокамеру, вычислительный модуль, управляющий контроллер обеспечения взаимодействия аппаратных компонентов, модуль ГЛОНАСС/GPS, 3G/LTE модем, размещенных в едином термокожухе (моноблок). Для обеспечения измерений скорости движения ТС в зоне контроля

• -  при мобильном варианте размещения - обеспечивается функционирование комплексов в режиме непрерывной работы в течение ограниченного промежутка времени при установке на борт ТС (ТС находится в неподвижном состоянии).

Измерения скорости движения ТС в зоне контроля радиолокационным методом производятся комплексами в неподвижном состоянии при стационарном, передвижном или мобильном варианте размещения, имеющими в составе радиолокационные модули.

Измерения скорости движения ТС в зоне контроля безрадарным методом (по видеокадрам) производятся комплексами в неподвижном состоянии при стационарном варианте размещения.

Измерения скорости движения ТС на контролируемом участке дороги производятся комплексами в неподвижном состоянии при стационарном или передвижном варианте размещения, имеющими в составе несколько блоков фиксации и обработки данных, между которыми происходит обмен информацией.

Комплексы защищены от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления, и запорными устройствами. На корпусе блоков фиксации и обработки данных установлен шильд, содержащий заводской номер блоков фиксации и обработки данных, наименование и заводской номер комплексов, децимальный номер технических условий, дату изготовления, наименование, страну и адрес изготовителя, параметры электропитания и знак утверждения типа средства измерений. Заводской номер комплексов наносится на шильд, расположенный на корпусе блоков фиксации и обработки данных, методом лазерного гравирования в буквенно-цифровом формате. Нанесение знака поверки на корпус комплексов не предусмотрено.

Комплексы работают в автоматическом режиме без участия оператора. Функционально комплексы могут применяться как детектор ТС для сбора и анализа статистических данных транспортного потока из двигающихся ТС различных классов с внесением распознанных государственных регистрационных знаков ТС, координат местоположения комплексов и времени фиксации ТС, подсчетом количества ТС, а также для фиксации нарушений правил дорожного движения (далее - ПДД) согласно КоАП РФ и в сфере благоустройства, указанных в технических условиях на комплексы, в том числе, но не ограничиваясь:

• - превышение установленной скорости движения ТС;

• - остановка (стоянка) на железнодорожном переезде;

• - выезд на железнодорожный переезд при закрытом или закрывающемся либо при запрещающем сигнале светофора;

• - выезд на встречную полосу дороги на железнодорожном переезде;

• - несоблюдение требований, предписанных дорожными знаками или проезжей части дороги;

• - несоблюдение требований, предписанных дорожными знаками или проезжей части дороги, запрещающими остановку ТС;

  шлагбауме

  разметкой

  разметкой

- несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

- движение ТС по полосе для маршрутных ТС в нарушение ПДД;

- остановка (стоянка) ТС на полосе для маршрутных ТС в нарушение ПДД;

- нарушение правил остановки (стоянки) ТС;

- остановка (стоянка) на местах, отведенных для ТС инвалидов;

- нарушение правил остановки (стоянки) ТС на тротуаре;

- остановка (стоянка) ТС на трамвайных путях либо остановка (стоянка) ТС далее первого ряда от края проезжей части;

- остановка (стоянка) на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях;

- нарушение правил остановки (стоянки) ТС на проезжей части, повлекшее создание препятствий для движения других ТС;

- нарушение требований об обязательном страховании гражданской ответственности владельцев ТС;

- нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием ТС;

- нарушение правил маневрирования, в том числе фиксация агрессивного вождения;

- выезд в нарушение ПДД на полосу, предназначенную для встречного движения или на трамвайные пути встречного направления;

- проезд под запрещающий знак;

- движение во встречном направлении по дороге с односторонним движением;

- движение задним ходом по автомагистрали;

- движение по велосипедным или пешеходным дорожкам либо тротуарам;

- движение по обочинам;

- движение по разметке или разделительной полосе (в том числе мототехники);

- нарушение установки государственного регистрационного знака ТС;

- нарушение правил применения мотошлемов;

- нарушение правил пользования внешними световыми приборами;

- нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск ТС к участию в дорожном движении;

- разворот или въезд ТС в технологические разрывы разделительной полосы на автомагистрали;

- проезд на запрещающий сигнал светофора;

- невыполнение требования об остановке перед стоп-линией, обозначенной дорожными знаками или разметкой проезжей части дороги, при запрещающем сигнале светофора;

выезд

• - нарушение правил применения ремней безопасности;

• - нарушение правил пользования телефоном водителем ТС во время движения ТС;

• -  невыполнение требования ПДД уступить дорогу ТС, пользующемуся преимущественным правом проезда перекрестка;

• - прочие нарушения ПДД в случае добавления новых функций распознавания событий на базе нейронных сетей.

Алгоритм выявления и фиксации нарушений основан на перечисленных выше принципах действия и реализован за счет автоматического совмещения результатов измерений, распознанного государственного регистрационного знака ТС, фото- и видеоматериалов, а также, при необходимости, размеченных зон фиксации и местоположения ТС на дорожном полотне, данных нейросетевой видеоаналитики и информации из внешних и внутренних баз данных.

Общий вид составных частей комплексов с указанием места пломбирования от несанкционированного доступа, места нанесения знака утверждения типа и заводских номеров комплексов и блоков фиксации и обработки данных приведен на рисунках 1 и 2. Пример маркировки, наносимой на шильд, приведен на рисунке 3.

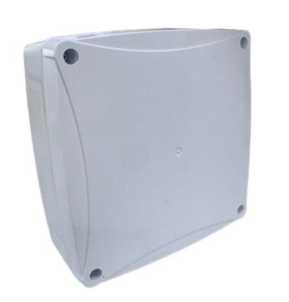

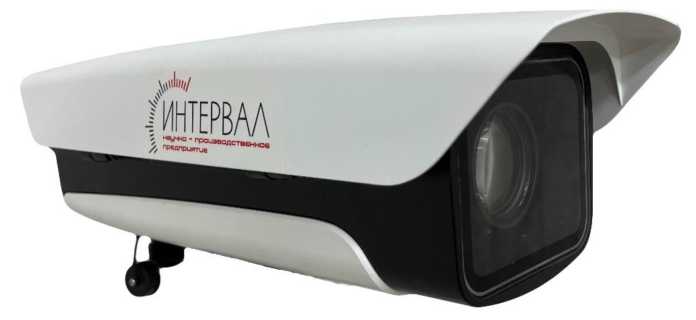

а) Блок фиксации и обработки данных

Рисунок 1 - Общий вид составных частей комплексов

Место нанесения заводского номера блока фиксации и обработки данных

Место нанесения знака утверждения типа

Место нанесения заводского номера комплекса

Место пломбирования комплекса

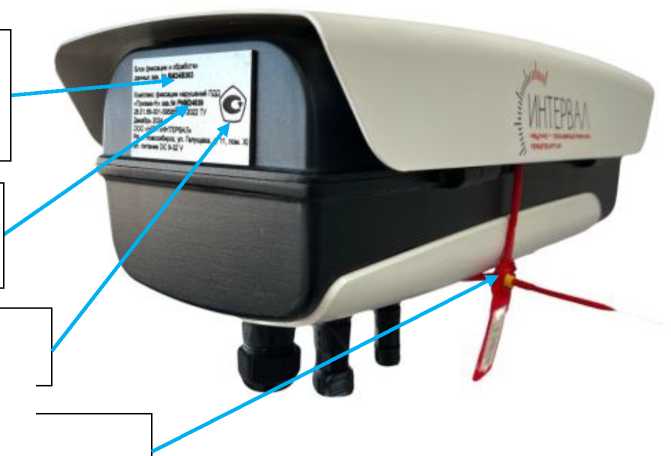

Рисунок 2 - Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводских номеров комплексов и блоков фиксации и обработки данных

Блок фиксации и обработки данных зав.№

Комплекс фиксации нарушений ПДД «Призма-Н» зав.№

• 26.51.66-001-59585622-2022 ТУ

Месяц, год выпуска

ООО «НПП «ИНТЕРВАЛ»

РФ, г. Новосибирск, ул. Галущака, д. 11, пом. XI эл. питание DC 9-32 V

Рисунок 3 - Пример маркировки, наносимой на шильд

Программное обеспечение

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения (далее - ПО) «ПРИЗМА-StoS». Метрологически значимая часть ПО «module-m» обеспечивает определение координат местоположения комплексов в плане, определение значений текущего времени, привязку текущего времени фото- и видеокадрам, вычисление интервалов времени, вычисление скорости движения ТС в зоне контроля и на контролируемом участке дороги. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты метрологически значимых модулей ПО «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1 -

значимой части ПО

данные

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические

таблицы 3

Знак утверждения типа

наносится на корпус блока фиксации и обработки данных, а также типографским способом на титульные листы руководства по эксплуатации 26.51.66-001-59585622-2024 РЭ и паспорта

• 26.51.66-001-59585622-2024 ПС.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

таблицы 4

Сведения о методиках (методах) измерений

приведены в пункте 1.1.3 документа 26.51.66-001-59585622-2024 РЭ «Комплексы фиксации нарушений ПДД «Призма-Н». Руководство по монтажу, настройке и техническому обслуживанию (Руководство по эксплуатации)».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

• 26.51.66-001-59585622-2022 ТУ Комплексы фиксации нарушений ПДД «Призма-Н». Технические условия

Правообладатель

Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ «ИНТЕРВАЛ»

(ООО «НПП «ИНТЕРВАЛ»)

ИНН 5402069932

Адрес юридического лица: 630049, Новосибирская обл., г.о. город Новосибирск, г. Новосибирск, ул. Галущака, д. 11, помещ. XI

Изготовитель

Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ «ИНТЕРВАЛ»

(ООО «НПП «ИНТЕРВАЛ»)

ИНН 5402069932

Адрес: 630049, Новосибирская обл., г.о. город Новосибирск, г. Новосибирск, ул. Галущака, д. 11, помещ. XI

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Россия, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Адрес места осуществления деятельности: 141570, Россия, Московская обл., Солнечногорский р-н, г/пос. Менделеево, ВНИИФТРИ, к. № 11, к. В, к. Г, к. 25, к. № 28, к. 77, Корпус климатической лаборатории и специализированный полигон для испытания оборудования, входящего в состав системы ГЛОНАСС

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30002-13

Регистрационный № 77388-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Датчики температуры и влажности воздуха ДТВ-05 (далее - датчики ДТВ-05) предназначены для измерений относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, в свободной атмосфере; для измерений атмосферного давления, а также для измерений влагосодержания воздуха, азота, инертных и других неагрессивных газов, применяемых в различных технологических процессах промышленности, энергетики и сельского хозяйства.

Описание средства измерений

К настоящему типу средств измерений относятся датчики температуры и влажности воздуха следующих исполнений и модификаций: исполнения ДТВ-05, ДТВ-05-01, модификация ДТВ-05-02. Исполнение ДТВ-05 и модификация ДТВ-05-02 отличаются от исполнения ДТВ-05-01 способом подключения соединительного кабеля. Модификация ДТВ-05-02 отличается от исполнений ДТВ-05, ДТВ-05-01 наличием измерительного канала атмосферного давления.

Конструктивно датчики ДТВ-05 выполнены в виде компактного цилиндрического корпуса. В верхней части корпуса расположены чувствительные элементы (сенсоры) влажности и температуры, а также атмосферного давления (для модификации ДТВ-05-02), закрытые пористым колпачком. В нижней части корпуса в зависимости от версии исполнения или модификации датчика имеется герметичный разъем для подключения (исполнение ДТВ-05, модификация ДТВ-05-02) или гермоввод с кабелем (исполнение ДТВ-05-01). Сообщения с данными измерений передаются по запросу или в автоматическом режиме. Для обмена информацией датчик ДТВ-05 имеет цифровой последовательный интерфейс RS-485.

Принцип действия датчиков ДТВ-05 основан на измерении и преобразовании в цифровой код сигналов, поступающих от первичных измерительных чувствительных элементов температуры, относительной влажности воздуха и атмосферного давления. Для измерения температуры используется интегральный твердотельный сенсор температуры, принцип действия которого основан на использовании биполярного транзистора в качестве первичного преобразователя температуры в электрический сигнал. Для измерения относительной влажности воздуха в датчике используется высокостабильный сорбционно-емкостной чувствительный элемент относительной влажности, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. Для измерения атмосферного давления используется микроэлектромеханический датчик давления, принцип действия которого основан на использовании пьезорезистивного чувствительного элемента, физический отклик которого меняется в зависимости от приложенного давления.

Заводской номер, состоящий из десяти арабских цифр, наносится на корпус датчика ДТВ-05 в виде стикера-наклейки. Место нанесения заводского номера и знака утверждения типа на корпус датчиков ДТВ-05 представлено на рисунках 1, 3.

Общий вид датчиков ДТВ-05 представлен на рисунках 1, 3.

Общий вид маркировки на корпусе датчиков ДТВ-05 представлен на рисунках 2, 4.

Пломбирование датчиков ДТВ-05 не предусмотрено.

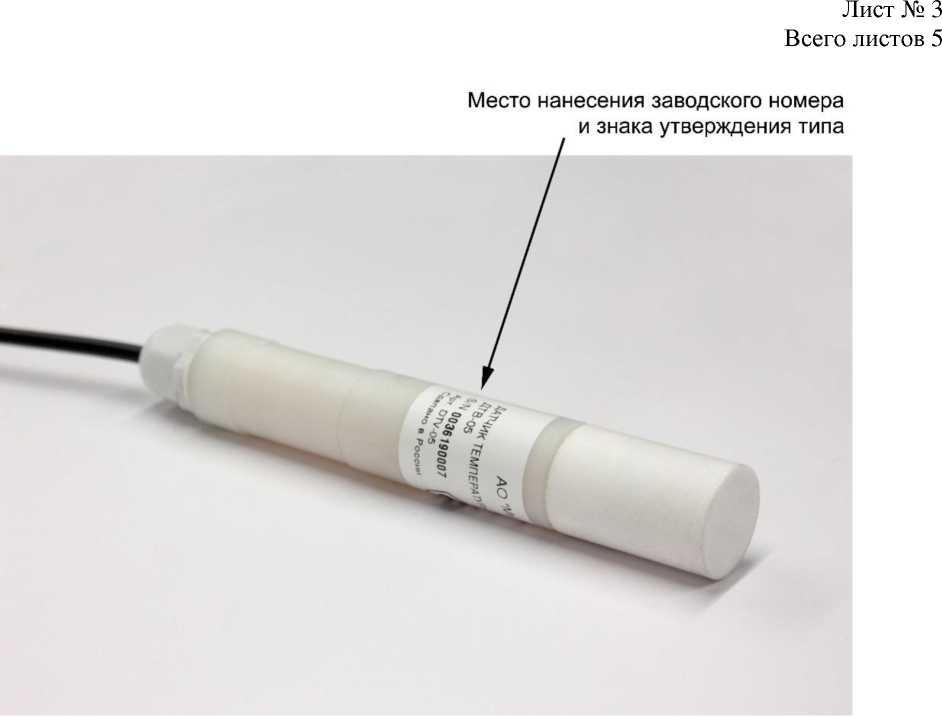

Рисунок 1 - Общий вид датчиков температуры и влажности воздуха ДТВ-05 и ДТВ-05-02 с указанием места нанесения заводского номера и знака утверждения типа

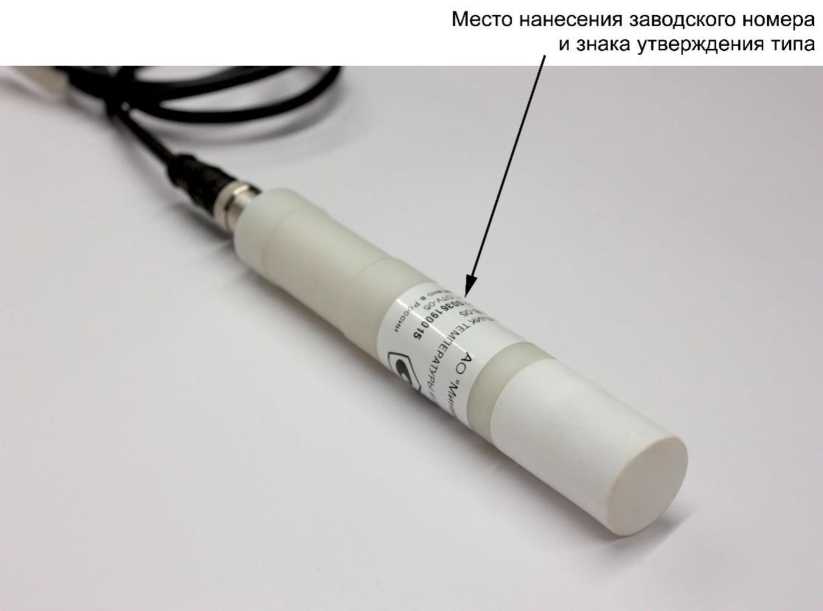

Рисунок 2 - Общий вид маркировки на корпусе датчиков температуры и влажности воздуха ДТВ-05, ДТВ-05-02

Рисунок 3 - Общий вид датчиков температуры и влажности воздуха ДТВ-05-01 с указанием места нанесения заводского номера и знака утверждения типа

АО "Минимакс-94"

ДАТЧИК ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ ВОЗДУХА ДТВ-05-01

S/N 0036250402

Арт 1101.0034

Сделано в России

Рисунок 4 - Общий вид маркировки на корпусе датчиков температуры и влажности воздуха ДТВ-05-01

Программное обеспечение

Датчики ДТВ-05 имеют встроенное программное обеспечение (далее - ПО) «DTV-05», которое обеспечивает работу датчика, отображение и архивирование результатов измерений, проверку состояния и настройку датчика ДТВ-05.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Технические

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на корпус датчиков ДТВ-05 в виде стикера-наклейки и на титульные листы

Руководства по эксплуатации МРАШ.413611.005 РЭ и Паспорта МРАШ.413611.005 ПС типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность датчиков температуры и влажности воздуха ДТВ-05

Сведения о методиках (методах) измерений

приведены в документе МРАШ.413611.005 РЭ «Датчики температуры и влажности воздуха ДТВ-05. Руководство по эксплуатации», раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’¹—1-10⁷ Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019

МРАШ.413611.005 ТУ «Датчики температуры и влажности воздуха ДТВ-05. Технические условия»

Изготовитель

Акционерное общество «Минимакс-94»

(АО «Минимакс-94»)

ИНН 7709047435

Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а Телефон: 8-(495) 640-74-25

Web-сайт: www.mm94.ru

E-mail: info@mm94.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314555

Регистрационный № 82637-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы дозирующие автоматизированные АДК (далее -комплексы) предназначены для измерения массы и/или объёма нефти, нефтепродуктов, химических, нефтехимических продуктов и других жидкостей, а также сжиженных углеводородных газов (далее - СУГ) (далее - продуктов) при наливе (сливе) в (из) суда(ов), танкеры(ов), автомобильные(ых) или железнодорожные(ых) цистерны(рн), при перекачке продуктов между резервуарами, трубопроводным транспортом, а также выдачи в топливные баки транспортных или другую тару потребителей.

Описание средства измерений

Принцип действия комплексов основан на использовании динамических измерений массы жидкости с применением преобразователей (расходомеров массовых) и прямого метода динамических измерений с применением объемных преобразователей расхода (счетчиков жидкости).

Комплекс включает в себя: узлы учета и дозирования; посты налива; блок управления.

В состав узла учета и дозирования в зависимости от комплектации может входить: фильтр сетчатый; фильтр-газоотделитель; электронасос; клапан регулирующий; клапан опорожнения консоли; предохранительный клапан; обратный клапан; компенсатор; пробоотборник; стабилизатор давления; трубопроводы соединительные; трубопровод дренажный; кран шаровый; расходомер массовый (счетчик жидкости),типов указанных в таблице 1; датчик температуры, типов указанных в таблице 2; датчик давления, типов указанных в таблице 3, влагомер, типов указанных в таблице 4.

Таблица 1 - Типы применяемых расходомеров (счетчиков жидкости)

Таблица 2 - Типы датчиков

Таблица 3 - Типы датчиков давления

Таблица 4 - Типы

В состав поста налива в зависимости от комплектации входят: устройство налива (слива);стойка; площадка обслуживания и трап переходной.

В состав блока управления в зависимости от комплектации входят: датчик предельного уровня; датчики гаражного положения; устройство заземления и контроля цепи заземления; пост местного управления, предназначенный для управления процессом непосредственно с поста налива; локальный шкаф управления, содержащий систему обработки информации (СОИ), предназначенную для сбора и обработки информации с устройств и средств измерений, и формирования команд для исполнительных механизмов (насосы, клапаны, устройства сигнализации).

СОИ может быть реализована на основе программируемых логических контроллеров и модулей ввода-вывода, указанных в таблице 5.

Связь между измерительными преобразователями и контроллером осуществляется посредством следующих интерфейсов:

• - RS-485 - протоколы передачи данных ProfiBus, Modbus RTU/ASCII;

• - Ethernet - протоколы передачи данных Profinet, Modbus TCP, TCP/IP;

• - 4-20 мА (HART) - протокол передачи данных HART.

Выбор интерфейсов связи зависит от условий применения и индивидуальных требований заказчика.

Таблица 5 - Типы применяемых программируемых логических контроллеров и модулей ввода/вывода

Комплексы выпускаются в двух модификациях (с эталонным расходомером и без него) и нескольких исполнениях, различающихся диаметрами условного прохода, количеством узлов учета и дозирования, областью применения, пределами допускаемой относительной погрешности измерений, климатическим исполнением.

Внешний вид узла учета и дозирования приведен на рисунке 1.

Заводской номер в виде цифрового обозначения наносится на табличку методом, принятым на заводе-изготовителе, обеспечивающим четкое изображение, стойкость к внешним воздействующим факторам, а также сохранность в течение установленного срока службы и указывается в паспорте комплекса. Табличка размещается на металлическом основании, предусмотренном конструкторской документацией.

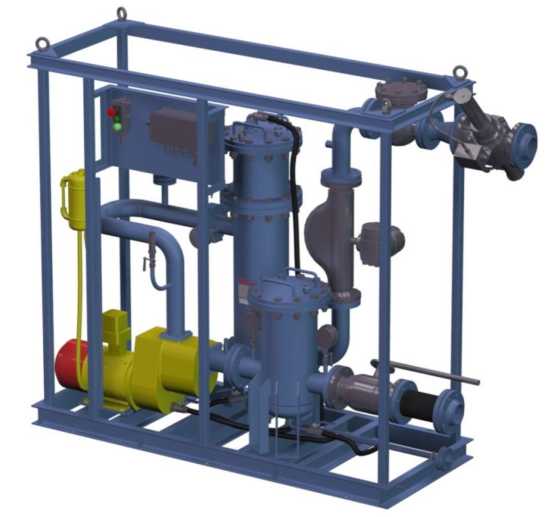

Рисунок 1 - Узел учета и дозирования

Внешний вид поста налива приведен на рисунке 2.

Пломбирование комплексов осуществляется с помощью свинцовых пломб и проволоки, которыми пломбируются крышка в шкафу управления, предотвращающая доступ к программируемому контроллеру со встроенным ПО (Рисунок 3) и фланцевые соединения расходомеров комплекса (рисунок 4). Знак поверки наносится на свидетельство о поверке и на пломбы в соответствии со схемой пломбировки комплекса, приведенной на рисунке 3 и рисунке 4.

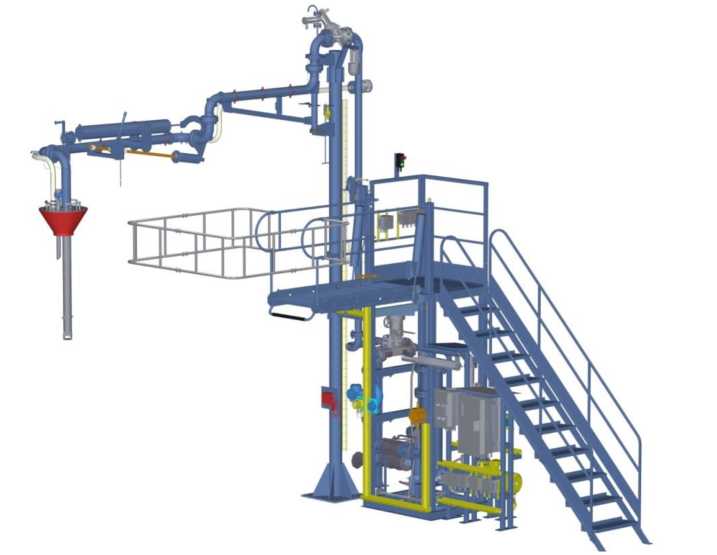

Рисунок 2 - Пост налива

Место нанесения

знака поверки

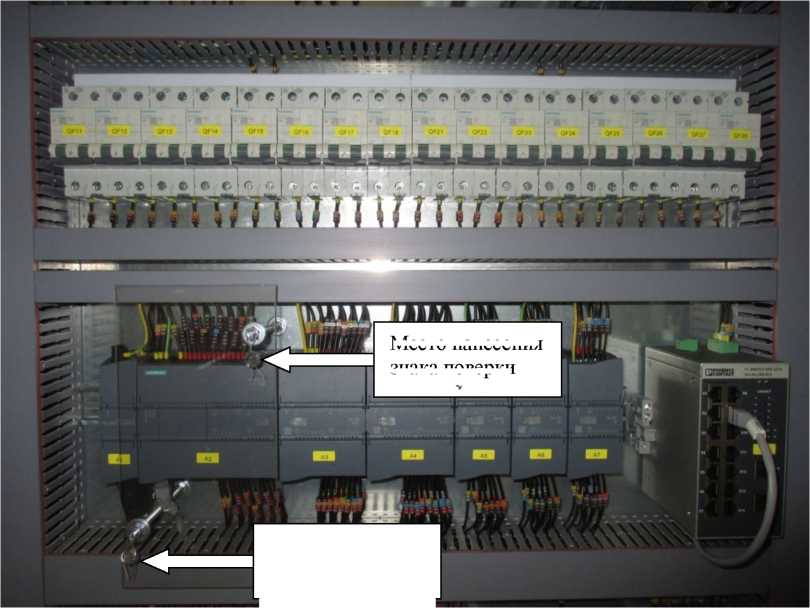

Рисунок 3 - Место нанесения знака поверки в шкафу управления

Место нанесения знака поверки

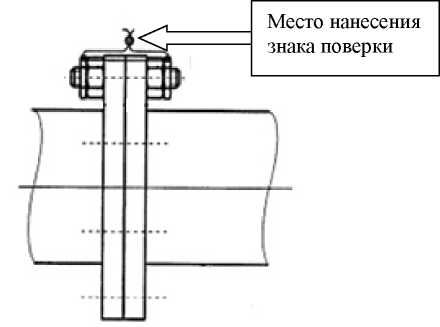

Рисунок 4 - Место нанесения знака поверки на фланцах расходомеров

Программное обеспечение

Программное обеспечение (далее - ПО) комплекса представлено встроенным ПО управляющих программируемых контроллеров, типы которых приведены в таблице 5 и автономным ПО SCADA/HMI-системы, исполняемым на внешней ЭВМ автоматизированного рабочего места (АРМ) или панели оператора.

Автономное ПО SCADA/HMI-системы функционирует на внешней ЭВМ под управлением ОС семейства Windows/Linux. Автономное ПО осуществляет отображение информации об отгрузке и информации о состоянии оборудования, выдачу сигналов управления этапами процесса налива.

Метрологически значимым является встроенное ПО управляющих программируемых контроллеров, реализующее управление процессом налива, преобразование аналоговых сигналов с узлов учета и дозирования, прием и передачу цифровых сигналов с результатами

измерений. Доступ к встроенному ПО ограничен пломбированием крышки управления, предотвращающей доступ к программируемому контроллеру.

Информационный обмен встроенного ПО управляющего контроллера с устройствами осуществляется посредством проводного интерфейса IEEE 802.3 RS-485 или беспроводного интерфейса IEEE 802.11 (Wi-Fi).

ПО управляющего контроллера взаимодействует с компонентами установки:

• - модулями ввода-вывода;

• - коммуникационными модулями;

• - пускорегулирующей аппаратурой.

Взаимодействие с приемопередающим устройством интерфейса Wi-Fiосуществляется специализированным коммуникационным модулем шкафа управления посредством интерфейса Ethernet, при этом приемопередатчик интерфейса Wi-Fi является устройством, не вносящим в транслируемые информационные пакеты никаких изменений, кроме формирования необходимых адресов и служебных заголовков уровня передачи. Дополнительной функцией приёмопередатчика является ограничение программного доступа к программируемому контроллеру путем использования одноуровневого пароля сети.

Информационное взаимодействие между управляющим контроллером и автономным ПО SCADA/HMI-системы, выполняющимся на внешней ЭВМ или панели оператора, осуществляется по протоколам информационного обмена с разграничением доступа и ограничением прав пользователей-операторов.

Идентификационные признаки ПО управляющих контроллеров комплекса указаны в таблицах 6 и 7.

Таблица 6  - Идентификационные данные ПО контроллеров программируемых

SIMATIC S7-1500, SIMATIC S7-1200, SIMATIC S7-400, SIMATIC S7-300, Т10

Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 8 - Метрологические характеристики

Таблица 9 - Основные технические

Таблица 10 - Показатели надежности комплексов

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на маркировочную табличку, закрепленную на локальном шкафу управления блока управления.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 11.

Таблица 11 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в документах:

1021-RA.RU.311735-2021 «ГСИ, Масса и объем нефтепродуктов. Методика измерений с использованием комплексов дозирующих автоматизированных АДК», аттестованной Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», аттестат аккредитации № RA.RU.311735 от 27.06.2016 г. Свидетельство об аттестации № 1021-RA.RU.311735-2020;

1303-RA.RU.311735-2024 «ГСИ. Масса сжиженных углеводородных газов (СУГ). Методика измерений с использованием комплексов дозирующих автоматизированных АДК», аттестованной Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», аттестат аккредитации № RA.RU.311735 от 27.06.2016 г. Свидетельство об аттестации № 1303-RA.RU.311735-2024.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Приказ Росстандарта от 20 октября 2022 № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов»

Приказ Росстандарта от 01 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п.п. 6.1.1, 6.3.1, 6.8.2.3)

ТУ 4213-002-30784217-2013 «Комплексы дозирующие автоматизированные АДК. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Технология» (ООО «Технология»)

ИНН 5407471926

Юридический адрес: 630099, Россия, г. Новосибирск, ул. Депутатская, д. 48, этаж 2 Телефон / факс: (8-383) 249-40-71

E-mail: info@teh-rf.com

Изготовитель

Общество с ограниченной ответственностью «Технология» (ООО «Технология»)

ИНН 5407471926

Юридический адрес: 630099, г. Новосибирск, ул. Депутатская, д. 48, этаж 2

Адрес места осуществления деятельности: 633004, г. Бердск, ул. Химзаводская, 11/45, 11/86, 11/89

Телефон / факс: (8-383) 249-40-71

E-mail: info@teh-rf.com

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц №RA.RU.310556
