ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению, к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

\_____________________________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »              2025 г. №  ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Регистрационный № 63477-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы дозирующие автоматизированные АДК (в дальнейшем - комплексы) предназначены для автоматизированного измерения количества нефтепродуктов, сжиженных углеводородных газов, химических продуктов, нефтехимических продуктов и других жидкостей в единицах массы или объёма при отпуске в автомобильные или железнодорожные цистерны верхним или нижним способами налива, а также управления процессом налива.

для

(при комплектации массовым расходомером) или в единицах объема (при комплектации счетчиком жидкости);

• - клапан отсекатель, предназначенный для перекрытия потока рабочей среды при отпуске заданной дозы, а также для регулирования расхода в безопасных пределах в начале и конце налива;

• - клапан опорожнения консоли, предназначенный для быстрого и полного слива остатков жидкости, по окончании процесса налива, из консоли налива;

• - стабилизатор давления, предназначенный для компенсации повышения давления при температурном расширении продукта, а также для поглощения гидроударов.

В состав блока поста налива входят:

• - консоль налива, предназначена для соединения блока гидравлики с цистерной и налива жидкостей;

• - площадка обслуживания и трап переходной, предназначены для безопасного и удобного доступа оперативного и обслуживающего персонала на цистерну, для проведения операции налива.

В состав блока управления входят:

• - датчик предельного уровня, предназначенный для исключения перелива жидкости, автоматическим отключением налива при достижении жидкостью датчика;

• - датчик гаражного положения, предназначенный для подачи сигнала в систему управления о нахождении консоли и трапа в гаражном положении и блокировки начала налива;

- устройство контроля заземления, предназначено для заземления автоцистерн и других транспортных емкостей с целью отвода зарядов статического электричества при проведении налива нефтепродуктов и других взрывоопасных жидкостей с одновременным контролем сопротивления заземляющей цепи и блокировки включения насоса при сопротивлении заземляющей цепи более 90 Ом;

- пост местного управления, предназначенный для управления процессом налива с поста налива;

- локальный шкаф управления, предназначенный для сбора и обработки информации с датчиков и массового расходомера (или счетчика жидкости) и формирования команд для исполнительных устройств (насоса, клапанов), а также ввода и отображения текущего задания, отгруженного количества жидкости и состояния датчиков.

Все комплектующие изделия, устройства и приборы входящие в состав комплекса и находящиеся при эксплуатации во взрывоопасной зоне имеют взрывозащищенное исполнение согласно ГОСТ 30852.0-2002 и Правилам устройства электроустановок.

Связь локального шкафа управления и датчиков осуществляется электрическими сигналами (аналоговые, дискретные сигналы) и посредством сети RS-485. Связь локального шкафа управления с диспетчерским пунктом осуществляется посредством специализированной промышленной сети Industrial Ethernet или посредством сети RS-485.

Место нанесения знака поверки расположено в шкафу управления на крышке, предотвращающей доступ к программируемому контроллеру со встроенным ПО ( Рисунок 1).

Рисунок 1 - Место пломбирования комплекса знаком поверки

Место нанесения знака поверки

Программное обеспечение представлено в двух вариантах поставки, различающихся максимальным обслуживаемых постов налива и назначением - для налива автомобильных (далее - вариант поставки АДК А, от 1 до 24 постов налива) или железнодорожных цистерн (далее - вариант поставки АДК ЖД, от 1 до 60 постов налива).

Программное обеспечение (ПО) комплекса представлено встроенным ПО управляющего программируемого контроллера семейства Siemens S7 шкафа управления и, в случае варианта поставки для нескольких постов налива, дополнительно автономным ПО SCADA-системы, выполняющимся на внешней ЭВМ автоматизированного рабочего места (АРМ).

Автономное ПО функционирует на внешней ЭВМ под управлением ОС семейства Microsoft Windows c установленными СУБД Microsoft SQL Server и программной средой SCADA Siemens Simatic WinCC.

Информационный обмен встроенного ПО комплекса с внешними по отношению к установке устройствами осуществляется посредством проводного интерфейса IEEE 802.3 (Ethernet) и/или беспроводного интерфейса IEEE 802.11 (Wi-Fi), стека протоколов TCP/IP и, для варианта поставки АДК А, протокола HTTP (web-интерфейс). Внутри шкафа управления (ШУ) ПО комплекса взаимодействует с компонентами установки - модулями ввода-вывода семейства Siemens S7, коммуникационными модулями, индикатором и кнопочной клавиатурой. Взаимодействие с приёмопередающим устройством интерфейса IEEE 802.11 (Wi-Fi) осуществляется специализированным коммуникационным модулем шкафа управления посредством интерфейса Ethernet, при этом приёмопередатчик интерфейса IEEE 802.11 является устройством, не вносящим в транслируемые информационные пакеты никаких изменений, кроме формирования необходимых адресов и служебных заголовков уровня передачи. Дополнительной функцией приёмопередатчика является ограничение программного доступа к программируемому контроллеру путём использования одноуровневого пароля сети.

Перечень реализованных команд web-интерфейса ПО комплекса может быть отнесён к защищённым, поскольку не предусматривает команд, способных оказать влияние на встроенное ПО комплекса и метрологически значимые данные.

Информационное взаимодействие между и автономным ПО SCADA-системы, выполняющимся по защищённым протоколам информационного обмена доступа и ограничением прав пользователей-операторов.

SCADA с СУБД относится к протоколам межпрограммного обмена с аутентифицируемым установлением соединения и также относится к защищённым.

Идентификационные признаки встроенного ПО комплекса указаны в таблице 2.

Все метрологически значимые модули ПО имеют недоступный для считывания и модификации исполняемый код или обеспечена возможность их идентификации в процессе эксплуатации комплекса. Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Основные метрологические и технические характеристики комплекса приведены в таблице 3.

Таблица 3 - Основные метрологические и технические характеристики комплекса

наносится на табличку, укрепленную на основном трубопроводе установки и титульные листы паспорта и руководства по эксплуатации.

Комплектность составных частей комплекса приведена в таблице 4.

Таблица 4 - Комплект поставки комплекса

Метод измерений изложены в:

• •    АДК 00.00.00.000-01 РЭ «Комплексы дозирующие автоматизированные для налива в автомобильные цистерны АДК. Руководство по эксплуатации»;

• •    АДК 00.01.00.000-01 РЭ «Комплексы дозирующие автоматизированные для налива в железнодорожные цистерны АДК. Руководство по эксплуатации».

ТУ 4213-002-30784217-2013 «Комплексы дозирующие автоматизированные АДК. Технические условия»

Акционерное общество «Технология»

(АО «Технология»)

ИНН 5406848697

Юридический адрес: 630099, Новосибирская обл., г. Новосибирск, ул. Депутатская, д. 48 Телефон / факс: (8-383) 249-40-71

E-mail: info@teh-rf.com

ФГУП «Сибирский государственный ордена Трудового Красного знамени научноисследовательский институт метрологии»

630004, г. Новосибирск, пр. Димитрова, 4

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.

Регистрационный № 92965-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры массовые Т9 (далее - расходомеры) предназначены для измерений массового и объёмного расхода, массы и объёма нефти, нефтепродуктов и других жидкостей в потоке, температуры нефти, нефтепродуктов и других жидкостей.

Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Измерение температуры осуществляется с помощью термосопротивления. Объемный расход и объем, определяются на базе измеренных значений массового расхода и массы рабочей среды.

Расходомер состоит из первичного преобразователя расхода (сенсора) и электронного преобразователя, смонтированных компактно в герметичных корпусах.

Сенсор представляет собой систему из двух изогнутых измерительных трубок, генерирующей катушки индуктивности, возбуждающей колебания измерительных трубок на резонансной частоте, и двух катушек индуктивности, фиксирующих параметры колебания измерительных трубок. Электрические сигналы с катушек индуктивности поступают на преобразователь, где производятся прямые измерения частоты и фазового смещения колебаний измерительных трубок, температуры поверхности измерительных трубок. Сигнал с термопреобразователя сопротивления, установленного на поверхности измерительных трубок, преобразуется в значение температуры.

Преобразователь состоит из следующих функциональных частей:

• - модуль питания;

• - стабилизатор;

• - барьер искрозащиты;

• - модуль ввода-вывода;

• - модуль цифровой обработки сигналов;

• - дисплей.

Сенсор осуществляет следующие функции:

• - измерения массового расхода и массы жидкости;

• - измерение температуры;

• - вычисление объёмного расхода и объёма жидкости.

Преобразователь осуществляет следующие функции:

• - индикацию результатов измерений;

• - самодиагностику неисправностей и их индикацию;

• - передачу измерительной информации в аналоговом (частотным (0,01     10 кГц),

токовом (4  20 мА) и/или цифровом виде (RS-485/Modbus RTU) на персональный компьютер

или контроллер.

Расходомер выпускается в нескольких исполнениях, отличающихся номинальным диаметром, номинальным давлением, диапазонами измерений, а также пределами допускаемой относительной погрешности измерений массы и объема жидкостей в потоке, массового и объемного расходов.

Расходомеры, предназначенные для эксплуатации во взрывоопасных зонах, имеют взрывозащищенное исполнение и уровень защиты, соответствующий классу взрывоопасной зоны, вид взрывозащиты, соответствующий категориям и группам взрывоопасных смесей по ТР ТС 012/2011 и ГОСТ 31610.0-2014.

Идентификационные данные расходомера (товарный знак предприятия-изготовителя, заводской номер в цифровом формате, номинальный диаметр, пределы допускаемой относительной погрешности измерений массы и объема жидкостей в потоке, массового и объемного расходов номинальное давление, год и месяц выпуска, знак утверждения типа и т.д.) наносятся на маркировочную табличку методом гравировки, если табличка металлическая или типографским способом, если табличка в виде наклейки. Расходомеры, зонах, имеют маркировку

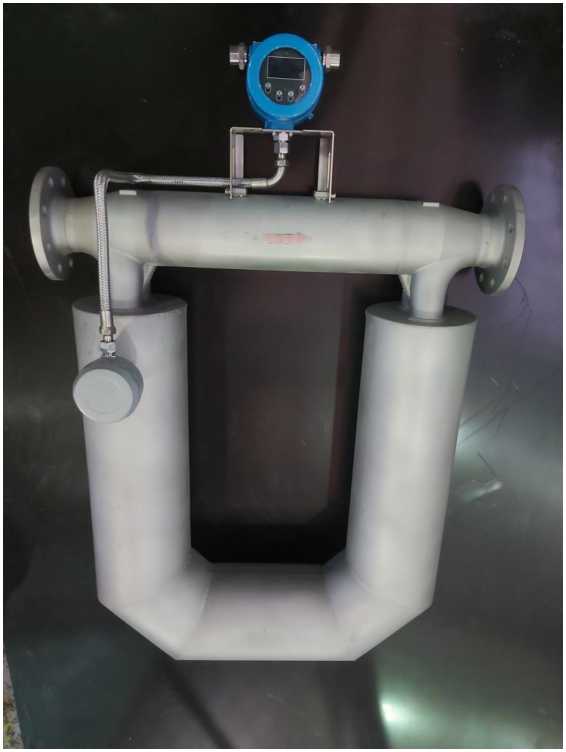

Рисунок 1 - Общий вид расходомеров

Схема пломбирования приведена на рисунке 2.

Измерения

Место

пломбирования

Сенсор : ВРМ-С

Рисунок 2 - Пломбирование расходомера

Знак поверки наносится на мастичную пломбу в виде оттиска поверительного клейма в соответствии с рисунком 2.

Заводской номер наносится на маркировочную табличку, закрепленную на сенсоре. Вид маркировочной таблички приведен на рисунке 3.

Рисунок 3 - Вид маркировочной таблички

Программное обеспечение (далее - ПО) расходомеров представлено интегрированным (встроенным) ПО сенсора и преобразователя. Обработка результатов измерений и вычисление выполняется ПО сенсора. Метрологически значимым ПО является ПО сенсора, доступ к цифровому идентификатору (контрольной сумме) которого невозможен. Номер версии ПО отображается на дисплее преобразователя в разделе меню Главное меню Конфигурационная информация Версия прошивки. Идентификационные данные встроенного программного обеспечения сенсора приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения сенсора

Преобразователь выполняет обмен информацией с внешними устройствами по интерфейсу RS-485 в соответствии с протоколом Modbus RTU в качестве подчинённого устройства, а также по токовой петле 4-20 мА и частотному выходу. Подробное описание обмена приведено в руководстве по эксплуатации.

Уровень защиты ПО расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и основные технические характеристики расходомеров приведены в таблицах 2-4.

Таблица 2 - Диапазоны измеряемых расходов и пределы допускаемой относительной погрешности измерений массы и объема жидкостей в потоке, массового и объемного расходов

Таблица 3 - Диапазон измерений температуры жидкости и пределы допускаемой абсолютной погрешности измерений температуры жидкостей

Таблица 4 - Основные технические

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на маркировочную табличку, закрепленную на корпусе сенсора расходомера методом фотохимпечати.

Комплектность средства измерений представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

приведены в руководстве по эксплуатации РЭ26.51.52-013-30784217-2022 раздел 2 «Использование по назначению».

Приказ Росстандарта от 26сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Росстандарта от 23декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ТУ 26.51.52-013-30784217-2022 «Расходомер массовый Т9. Технические условия»

Акционерное общество «Технология»

(АО «Технология»)

ИНН 5406848697

Юридический адрес: 630099, Новосибирская обл., г. Новосибирск, ул. д. 48

Телефон / факс: (8-383) 249-40-71

E-mail: info@teh-rf.com

Акционерное общество «Технология»

(АО «Технология»)

ИНН 5406848697

Юридический адрес: 630099, Новосибирская обл., г. Новосибирск, ул. д. 48

Телефон / факс: (8-383) 249-40-71

E-mail: info@teh-rf.com предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Юридический адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных

лиц:RA.RU.310556

Регистрационный № 62765-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки обработки информации (далее - БОИ) осуществляют измерение и измерительное преобразование стандартизованных аналоговых выходных сигналов в виде напряжения и силы постоянного тока от первичных измерительных преобразователей (датчиков) и приборов, а также сбор, накопление, обработку и передачу информации по цифровым интерфейсам связи о количестве и показателях качества природного газа от вычислителей расхода газа, анализаторов состава газа.

Блоки обработки информации (далее - БОИ) предназначены для применения в составе измерительных систем газоизмерительных (ГИС) и газораспределительных станций (ГРС) и выполнены в виде металлического приборного шкафа напольного либо навесного исполнения, которые могут устанавливаться как отдельно, так и в составе шкафов автоматики, c запираемой дверью для защиты от несанкционированного доступа. Основными компонентами шкафа БОИ является контроллер, блок питания и панель управления, размещенная на дверце шкафа.

Общий вид блоков приведен на рисунке 1.

БОИ построены на базе контроллеров ControlWave Micro (Госреестр № 27242-09) или СТН-3000-РКУ (Госреестр № 59781-15) с модулями ввода-вывода аналоговых сигналов и входами счета импульсов. Для подключения вычислителей расхода газа с видом взрывозащиты «искробезопасная электрическая цепь» в состав БОИ включены искровые барьеры для цифровых и дискретных входов и выходов.

БОИ выполняют следующие функции:

• - измерение аналоговых сигналов стандартных диапазонов 1-5 В, 4-20 мА от датчиков преобразованием полученных значений к измеряемому физическому параметру датчика;

• - осуществление связи и автоматизированный сбор измерительной информации от вычислителей, корректоров расхода газа, по цифровым интерфейсам;

• - автоматизированный сбор информации по составу и показателям качества газа с приборов анализа состава газа, в том числе потоковых хроматографов, по цифровым интерфейсам;

• - передачу условно-постоянных параметров состава газа (в том числе от хроматографов и других приборов анализа состава газа) и записью их в вычислители, счетчики, корректоры расхода газа узлов учета газа как в ручном, так и в автоматическом режиме;

• - унификацию объема передаваемых данных с потоковых хроматографов и с вычислителей расхода (вне зависимости от их типа) для передачи параметров в сторонние системы;

• - формирование и ведение часовых и суточных архивов получаемой измерительной информации;

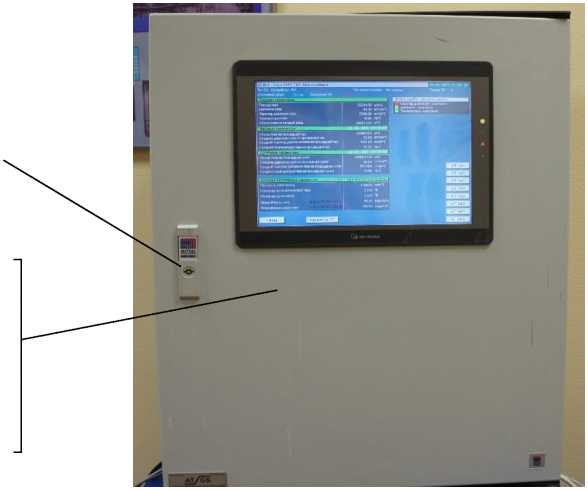

запираемая дверь шкафа БОИ для ограничения доступа

место нанесения знака поверки (под табличкой на внутренней стороне двери)

Рисунок 1 - Фото общего вида БОИ

• -  передачу массивов обработанных данных в другие системы (САУ ГРС, САУ ГИС, ПУ АРМ, при необходимости);

• -  защиту от несанкционированного доступа к информации и управлению;

• -  протоколирование событий, автоматическую диагностику каналов с периферийным оборудованием и передачу диагностической информации во внешние системы с формированием соответствующих сигналов отказа связи/оборудования.

БОИ имеет следующие интерфейсы передачи данных:

• -  порты последовательного интерфейса передачи данных RS-485 (либо RS-232) или сетевые порты Ethernet для связи с вычислителем и потоковым хроматографом, для связи с вышестоящим уровнем;

• -  сервисный порт для местной или удаленной настройки функций и режимов работы

БОИ.

Информационный обмен БОИ с вышестоящей системой (САУ ГРС, ГИС, либо ПУ), а также с периферийным оборудованием проводится по стандартным протоколам BSAP, HART, Modbus, или Ethernet (TCP/IP), а также другим протоколам обмена информацией по требованию заказчика.

Программное обеспечение БОИ - это ПО контроллера, его можно разделить на 2 группы - встроенное программное обеспечение (ВсПО) и внешнее (ВнПО), устанавливаемое на персональный компьютер.

Метрологически значимое ВсПО устанавливается в энергонезависимую память измерительных модулей контроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Метрологические характеристики контроллера БОИ (ControlWaveMicro, СТН-3000-РКУ), указанные в таблице 2, нормированы с учетом ВсПО.

Класс защиты от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

ВнПО - OpenBSI Utilities/BSI Config, идентификационные данные которого описаны в таблице 1, содержит широкий спектр инструментальных средств для работы с контроллерами ControlWaveMicro, СТН-3000-РКУ. Оно позволяет выполнять:

• - конфигурирование и настройку параметров модулей, центральных процессоров контроллеров (выбор количества используемых измерительных каналов, диапазоны измерений или воспроизведения сигналов, тип подключаемого внешнего измерительного преобразователя (датчика) и др.);

• - конфигурирование системы промышленной связи на основе интерфейсов RS-232, RS-485; стандарта Ethernet;

• - программирование логических задач контроллеров;

• - тестирование программ, выполнение пуско-наладочных работ и обслуживание готовой системы;

• - установку парольной защиты от несанкционированного доступа.

Таблица 1 -

обеспечения

данные внешнего

Программное обеспечение OpenBSI Utilities/BSI Config не даёт доступ к ВсПО и не позволяет вносить в него изменения.

Класс защиты его от непреднамеренных и преднамеренных изменений - средний в соответствии с Р 50.2.077-2014.

Метрологические характеристики БОИ определяются характеристиками контроллеров

ControlWaveMicro и СТН-3000-РКУ в его составе и приведены в таблице 2.

Таблица 2 - Метрологические характеристики БОИ

В БОИ предусмотрено сохранение данных при нарушениях в процессе передачи данных, при восстановлении канала связи сохраненные данные передаются на вышестоящий уровень.

Процессор контроллера БОИ имеет встроенные часы реального времени, ВсПО позволяет автоматически синхронизировать время при организации сети из нескольких контроллеров по протоколу BSAP, также есть возможность синхронизировать время от внешнего источника.

Точность хода внутренних часов БОИ, с/сут

условиями эксплуатации С3

от минус 40 до плюс 70 °С; ± 1 °С/мин;

от 70 до 106.

БОИ имеет пылевлагозащищенное исполнение (степень защиты IP54 по ГОСТ14254).

По стойкости к механическим воздействиям БОИ имеет виброустойчивое исполнение по ГОСТ Р 52931-2008; группа исполнения N3.

наносится на табличку шкафа БОИ и на титульный лист руководства по эксплуатации типографским способом.

В комплект поставки БОИ входят:

• - блок обработки информации (БОИ);

• - паспорт на изделие;

• - руководство по эксплуатации;

• - руководство оператора;

• - диск с ПО;

-методика поверки «Блоки обработки информации. Методика поверки 4222-001-09320976-2015 МП».

Методы измерений изложены в разделах 4,5 руководства по эксплуатации «Блок обработки информации. Руководство по эксплуатации 42 5210-003-17294661-2014 РЭ».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования

Блок обработки информации. Технические условия ТУ 42 5210-003-17294661-2014

Акционерное общество «АтлантикТрансгазСистема»

(АО «АТГС»)

ИНН 7723011060

Юридический адрес: 117574, г. Москва, вн.тер.г. Муниципальный округ Ясенево, пр-д Одоевского, д. 7, к. 7, помещ. V, помещ. 7

Тел. 8-495-660-08-02

E-mail: atgs@atgs.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Регистрационный № 89711-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

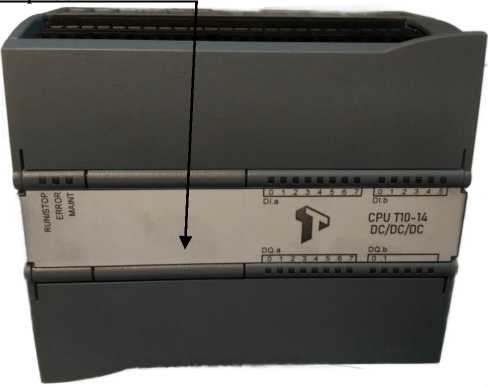

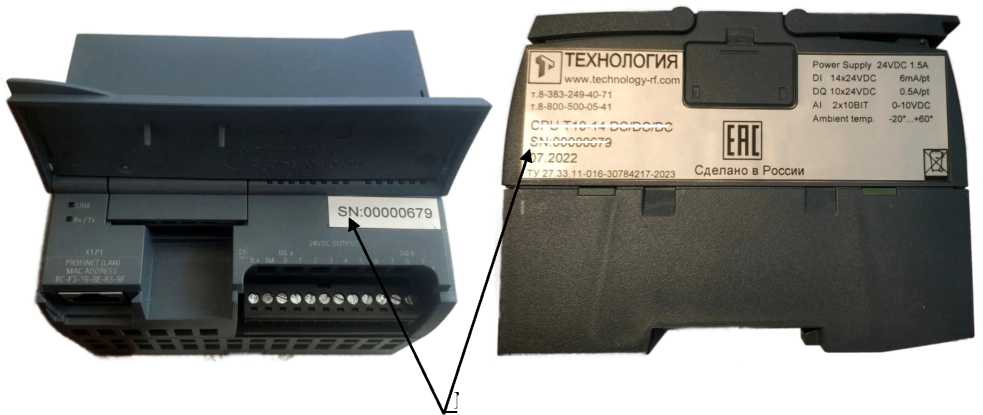

Контроллеры программируемые логические Т10 (далее - контроллеры) предназначены для измерений унифицированных выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного электрического тока и преобразования их в цифровые коды, а также воспроизведение сигналов напряжения и силы постоянного электрического тока.

Принцип действия контроллеров основан на аналого-цифровом преобразовании поступающих на их входы сигналов напряжения и силы постоянного электрического тока. За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного электрического тока и напряжения. Контроллеры так же осуществляют прием и обработку дискретных сигналов.

Контроллеры используются для решения задач автоматизации производства и технологических процессов низкой и средней сложности в различных отраслях, в том числе для построения локальных систем автоматизации, работы в реальном масштабе времени, в составе распределенных систем управления с расширенными коммутационными возможностями.

Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального управляющего устройства (CPU), модулей ввода/вывода аналоговых и дискретных сигналов, технологических модулей (позиционирования, взвешивания и т.д.), коммуникационных модулей (в сети Modbus, PROFIBUS-DP - в качестве ведущего/ведомого устройства, Ethernet, модема, GSM-модема), пульта индикации и управления, блока питания.

В состав контроллеров могут входить модули ввода/вывода следующих модификаций Т10-14, Т10-15, T10-4HD, T10-4HF и T10-4HE, отличающиеся количеством и типом входных и выходных сигналов, а также исполнением корпуса.

Контроллеры выполнены в пластиковых корпусах устанавливаются на 35-мм профильную DIN-рейку креплением защелками или на плоскую поверхность с креплением винтами. Подключение к соседним модулям осуществляется с помощью выдвижного штекера, вмонтированного в модуль, наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.

Конструкция контроллеров позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование, защищающее от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру.

Внешний вид контроллеров и указание места нанесения знака утвержденного типа представлен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной печати на самоклеящейся пленке, расположенных на корпусе контроллеров в местах указанных на рисунке 2.

Нанесение знака поверки на контроллеры не предусмотрено.

Пломбирование мест настройки контроллеров не предусмотрено.

Место нанесения знака утвержденного типа

Рисунок 1 - Общий вид с указанием места нанесения знака утвержденного типа

г 8-383.249-40-71

г 8-800-500-05-41

CPU Т10-14 DC/DC/DC

SN:00000679

Powersupply 24VDC 15А

DI 14X24VDC

DQ 10x24VDC

2x100 T

Ampient tenic

Места нанесения заводского номера

Рисунок 2 - Места нанесения заводского номера контроллера

можно разделить на две группы - встроенное программное обеспечение (ВПО) и программное обеспечение (ПО), устанавливаемое на персональный компьютер.

характеристики, устанавливается вовремя производственного цикла что соответствует уровню защиты

Метрологические характеристики контроллеров, указанные в таблице 2, нормированы с учетом ВПО.

ПО STEP 7 Basic (TIA Portal) и STEP 7 Professional

на метрологические характеристики, содержит широкий спектр для работы с устройствами Т10.

Программное обеспечение STEP7 не даёт доступ к микрокодам контроллеров и не позволяет вносить изменения в ВПО.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики контроллеров

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации РЭ 27.3 3.13 -016-30784217-2023 типографским способом.

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 руководства по эксплуатации РЭ 27.33.13-016-30784217-2023.

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10^-16 до 100 А»

ТУ 27.33.13-016-30784217-2023 «Программируемый логический контроллер Т10. Технические условия»

Акционерное общество «Технология»

(АО «Технология»)

ИНН 5406848697

Юридический адрес: 630099, Новосибирская обл., г. Новосибирск, ул. д. 48

Телефон: (383) 249-40-71, (383) 249-40-72, (383) 249-40-78

E-mail: info@teh-rf.com

Акционерное общество «Технология»

(АО «Технология»)

ИНН 5406848697

Юридический адрес: 630099, Новосибирская обл., г. Новосибирск, ул. д. 48

Телефон: (383) 249-40-71, (383) 249-40-72, (383) 249-40-78

E-mail: info@teh-rf.com предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес места осуществления деятельности: 630004, г. Новосибирск, пр. Димитрова, 4 Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Телефон: +7 (383) 210-08-14

Факс: +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310556
