№1806 от 27.08.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 707546
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1806 от 27.08.2025
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « __ » 2025 г. № ___
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1. |
Сигнализаторы газов шлейфовые |
«Сектор» |
61047-15 |
ПЭП-МП-003- 2015 |
Общество с ограниченной ответственностью «Промэкоприбор» (ООО «Промэкоприбор» г. Санкт-Петербург |
ФБУ «НИЦ ПМ -Ростест», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » 2025 г. № ^806
Лист № 1
Всего листов 7
Регистрационный № 61047-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы газов шлейфовые «Сектор» Назначение средства измеренийСигнализаторы газов шлейфовые «Сектор» (далее - сигнализаторы) предназначены для непрерывного автоматического контроля довзрывоопасных концентраций метана (СН4), пропана (С3Н8), бутана (С4Н10), пентана (С5Н12) или гексана (С6Н14) в воздухе рабочей зоны и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.
Описание средства измеренийСигнализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия сигнализаторов - оптический инфракрасный абсорбционный.
Способ отбора пробы - диффузионный либо принудительный с помощью внешнего побудителя расхода или от газовой магистрали с избыточным давлением при условии комплектования сигнализатора потоковой насадкой.
Конструктивно сигнализаторы выполнены в корпусе из армированной антистатической пластмассы, состоящем из основания и крышки, герметично соединенных между собой. Внутри корпуса размещено микропроцессорное устройство управления. На нижней боковой поверхности корпуса закреплен чувствительный элемент сигнализатора - инфракрасный оптический датчик, расположенный в защитном металлическом колпаке.
Сигнализаторы могут использоваться в составе автоматизированных систем пожарно-охранной сигнализации типа «ЯУЗА-Ех» по БФЮК.425513.009 ТУ или других (обеспечивающих требуемые параметры питания) при соединении нескольких сигнализаторов в шлейф сигнализации центрального блока управления и питания системы.
Сигнализаторы имеют два фиксированных порога срабатывания сигнализации на заданное содержание определяемого компонента, при превышении которых срабатывает предупредительная (ПОРОГ 1) или аварийная (ПОРОГ 2) сигнализация.
Значения порогов устанавливаются при выпуске сигнализаторов из производства в соответствии со значениями, согласованными с конкретным заказчиком на этапе оформления заказа.
Сигнализаторы имеют устройство световой сигнализации - многофункциональный сигнальный светодиод красного цвета и три пары контактов оптоэлектронных реле («сухие» контакты), меняющие свое состояние при срабатывании предупредительной, аварийной или сигнализации по неисправности.
Реле сигнализаторов предназначены для передачи информации по шлейфу сигнализации и не предназначены для подключения к ним исполнительных устройств.
Для проведения работ по техническому обслуживанию, корректировке показаний (градуировке) и поверке сигнализаторы оснащены цифровым выходом (интерфейс RS-485), предназначенным для подключения внешнего контрольного пульта «Сектор-П».
Сигнализаторы выпускаются в пяти исполнениях, указанных в таблице 2, отличающихся определяемым компонентом (горючим газом, по которому выполнена градуировка).
Сигнализаторы выполнены во взрывозащищенном исполнении, соответствуют требованиям ТР ТС 012/2011, ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Сигнализаторы соответствуют требованиям к электромагнитной совместимости для оборудования класса А по ГОСТ Р МЭК 61326-1-2014.

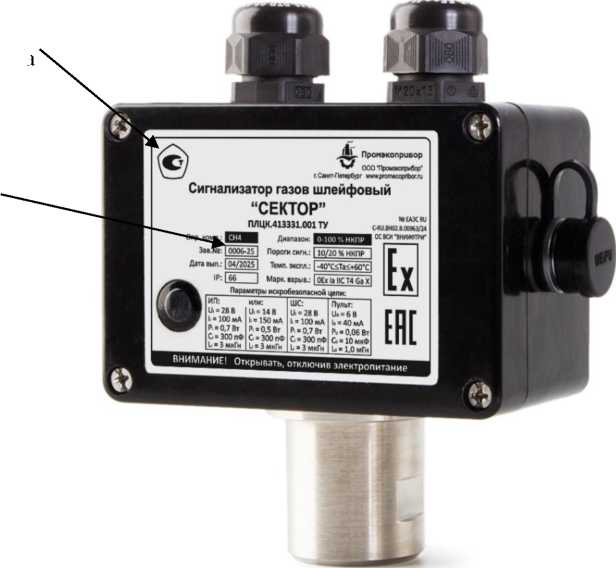

Общий вид сигнализаторов приведен на рисунке 1.
Конструкцией сигнализаторов предусмотрена защита и пломбировка электронной платы сигнализатора от несанкционированного доступа в местах установки одного из винтовых соединений. Схема пломбировки и размещения оттиска клейма поверителя приведена на рисунке 2.
Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся методом металлографики на информационную табличку (шильд), расположенную на передней панели сигнализатора (рис. 1).
Место нанесения заводского номера
Место нанесения знака утверждения типа

Рисунок 1 - Общий вид сигнализаторов

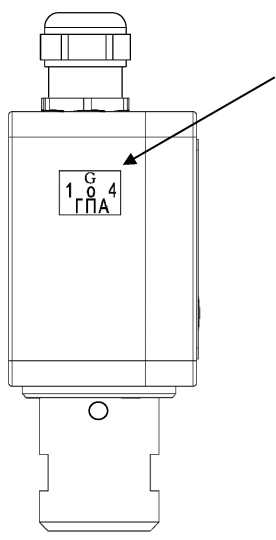

Место размещения клейма поверителя

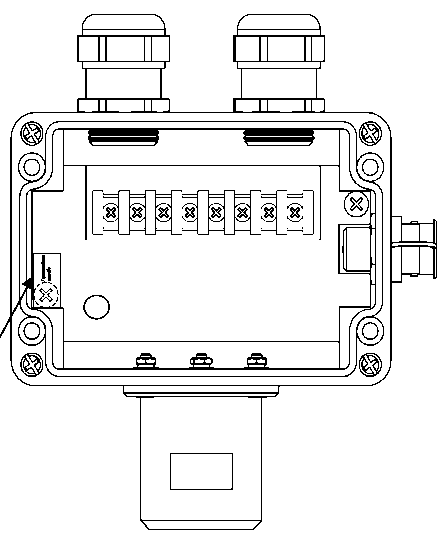

Место размещения защитной пломбы (крышка корпуса снята)

Рисунок 2 - Схема пломбировки сигнализаторов от несанкционированного доступа и размещения оттиска клейма поверителя
Основные функции программного обеспечения (далее - ПО):
-
- считывание цифрового выходного сигнала первичного преобразователя сигнализатора и преобразование в значение содержания определяемого компонента;
-
- формирование на индикаторе сигнализации режимов «норма», «предупредительная», «аварийная», «отказ» с одновременной выдачей управляющих сигналов для переключения «сухих» контактов реле при достижении содержания определяемого компонента установленных пороговых значений;
-
- передача измеренных значений и данных об исправности сигнализатора по запросу внешнего устройства (ВУ), осуществляемая по цифровому каналу связи RS-485;
-
- управление режимами работы сигнализатора (корректировка показаний сигнализатора, установка пороговых значений и т.д.) в соответствии с командами с ВУ;
-
- контроль целостности программных кодов ПО, настроечных и градуировочных констант.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО сигнализаторов учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
sector.hex |
Номер версии (идентификационный номер) ПО, не ниже |
1.01 |
Цифровой идентификатор ПО |
55CC418A |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Определяемые компоненты, диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов, в зависимости от исполнения, приведены в таблице 2.
Таблица 2 - Перечень исполнений, диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов
Обозначение исполнения |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
% НКПР |
% об. доли |
абсолютной, % НКПР |
относительной, % | ||
ПЛЦК.413331.001- 01 |
Метан (CH4) |
от 0 до 50 включ. |
от 0 до 2,2 включ. |
±2,5 |
- |
св. 50 до 100 |
св. 2,2 до 4,4 |
- |
±5 | ||
ПЛЦК.413331.001- 02 |
Пропан (СзН8) |
от 0 до 50 включ. |
от 0 до 0,85 включ. |
±5 |
- |
св. 50 до 100 |
св. 0,85 до 1,7 |
- |
±10 | ||
ПЛЦК.413331.001- 03 |
Бутан (C4H10) |
от 0 до 50 включ. |
от 0 до 0,7 включ. |
±5 |
- |
св. 50 до 100 |
св. 0,7 до 1,4 |
- |
±10 | ||
ПЛЦК.413331.001- 04 |
Пентан (C5H12) |
от 0 до 50 |
от 0 до 0,7 |
±5 |
- |
ПЛЦК.413331.001- 05 |
Гексан (СбН14) |
от 0 до 50 |
от 0 до 0,5 |
±5 |
- |
Таблица 3 -
Наименование характеристики |
Значение |
Диапазон показаний для всех исполнений сигнализаторов, % НКПР |
от 0 до 100 |
Предел допускаемой вариации выходного сигнала сигнализаторов, в долях от пределов допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и анализируемой сред в пределах рабочих условий эксплуатации от температуры, при которой определялась основная погрешность, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±1,0 |
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в пределах рабочих условий эксплуатации от номинального значения давления 101,3 кПа, в долях от пределов допускаемой основной погрешности |
±0,5 |
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей и анализируемой сред в пределах рабочих условий эксплуатации от номинального значения влажности 65 % при температуре 35 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
Время срабатывания сигнализации, с, не более |
15 |
Предел допускаемого времени установления выходного сигнала, Т90, с, не более |
30 |
Сигнализаторы устойчивы к воздействию неизмеряемых компонентов с содержанием, указанным в таблице 4.
Таблица 4 -
компонентов
Неизмеряемый компонент |
Единица физической величины |
Допускаемое содержание неизмеряемого компонента |
Оксид углерода (СО) |
мг/м3 |
200 |
Диоксид углерода (СО2) |
%(об. доля) |
20 |
Оксид азота (NO) |
мг/м3 |
50 |
Диоксид азота (NO2) |
мг/м3 |
20 |
Сернистый ангидрид (SO2) |
мг/м3 |
100 |
Сероводород (H2S) |
мг/м3 |
100 |
Аммиак (NH3) |
мг/м3 |
200 |
Хлористый водород (HCl) |
мг/м3 |
50 |
Хлор (CI2) |
мг/м3 |
10 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон настройки порогов срабатывания предупредительной и аварийной сигнализации (ПОРОГ 1 и ПОРОГ 2), в зависимости от исполнения, % НКПР:
ПЛЦК.413331.001-03
|
от 10 до 80 от 10 до 40 |
Время прогрева, с, не более |
60 |
Предел допускаемого интервала времени работы сигнализаторов без корректировки показаний по газовым смесям, месяцев, не менее |
6 |
Параметры электрического питания:
|
от 10 до 28 10 |
Потребляемая мощность, Вт, не более |
0,3 |
Габаритные размеры (ДхВхШ), мм, не более |
123,5x141,5x57,5 |
Масса, г, не более |
650 |
Условия эксплуатации:
|
от -40 до +60 от 84,0 до 106,7 от 0 до 95 |
Маркировка взрывозащиты |
0Ex ia IIС T4 Ga X |
Степень защиты корпуса по ГОСТ 14254-2015 (IEC 60529:2013) |
IP66 |
Таблица 6 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка на отказ, ч, не менее |
50000 |
Средний срок службы, лет, не менее |
10 |
наносится типографским способом на титульный лист Руководства по эксплуатации и методом металлографики на информационную табличку (шильд), расположенную на передней панели сигнализатора.
Комплектность средства измеренийТаблица 7 - Комплектность
Наименование |
Обозначение |
Количество |
Сигнализатор газов шлейфовый |
«Сектор» |
1 шт. |
исполнения: |
ПЛЦК.413331.001-01 |
по заказу |
ПЛЦК.413331.001-02 |
по заказу | |
ПЛЦК.413331.001-03 |
по заказу | |
ПЛЦК.413331.001-04 |
по заказу | |
ПЛЦК.413331.001-05 |
по заказу | |
Адаптер для подачи газа в комплекте с трубкой ПВХ, 1,5 м |
ПЛЦК.064529.001 |
1 шт. на партию приборов или по заказу |
Пульт контрольный «Сектор-П» |
ПЛЦК.425671.001 |
по заказу |
Насадка потоковая |
ПЛЦК.067559.011 |
по заказу |
Комплект ЗИП |
- |
1 компл. |
Паспорт (на бумажном носителе) |
ПЛЦК.413331.001 ПС |
1 экз. |
Руководство по эксплуатации (на электронном носителе) |
ПЛЦК.413331.001 РЭ |
1 шт. |
приведены в документе ПЛЦК.413331.001 РЭ «Сигнализаторы газов шлейфовые «Сектор».
Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ГОСТ 27540-87 «Газоанализаторы горючих газов и паров термохимические. Общие технические условия»
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»
ГОСТ Р 52350.29.2-2010 (МЭК 60079-29-2:2007) «Взрывоопасные среды. Часть 29-2. Газоанализаторы. Требования к выбору, монтажу, применению и техническому обслуживанию газоанализаторов горючих газов и кислорода»
ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»
ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»
ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) «Взрывоопасные среды. Часть 10-1. Классификация зон. Взрывоопасные газовые среды»
ГОСТ 30805.22-2013 (CISPR 22:2006) «Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений»
ПЛЦК.413331.001 ТУ «Сигнализаторы газов шлейфовые «Сектор». Технические условия»
ИзготовительОбщество с ограниченной ответственностью «Промэкоприбор»
(ООО «Промэкоприбор»)
ИНН 7802482136
Адрес: 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, пом. 787
Тел./факс (812) 295-21-60, 295-20-01, 295-21-43, 295-05-25
E-mail: info@promecopribor.ru, www.promecopribor.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00, факс: +7 (499)124-437-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
27 августа 2025 г.
1806
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
л \
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
\_____________________________
