Лист № 1 Регистрационный № 39152-12                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули давления эталонные Метран-518 (далее - модули) предназначены для точных измерений и непрерывного преобразования абсолютного и избыточного давления жидкостей и газов, а также разрежения газов в цифровой выходной сигнал.

Модули соответствуют уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений абсолютного давления, утвержденной приказом Росстандарта от 05.12.2025 № 2667, уровню рабочего эталона 2-го, 3-го или 4-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Росстандарта от 20.10.2022 г. № 2653, уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений разности давлений до V10⁵ Па, утвержденной приказом Росстандарта от 10.03.2025 № 472.

Принцип действия модуля основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления. В качестве преобразователя давления в модулях D0,63K, D6,3К и D63К используется емкостная измерительная ячейка, в остальных модулях - тензопреобразователь. Воздействие измеряемого давления на тензопреобразователь вызывает изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы, а воздействие измеряемого давления на емкостную ячейку вызывает появление разности емкостей между измерительной мембраной и пластинами конденсатора, расположенным по обеим сторонам от измерительной мембраны. Электрический сигнал, образующийся при разбалансе мостовой схемы или разности емкостей, подается на вход первого канала измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер модуля. Для устранения влияния температуры на точность измерений, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер модуля по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя, хранятся в энергонезависимой памяти модуля. Модуль имеет встроенный асинхронный последовательный интерфейс, по которому он передает информацию калибратору давления (Метран-517, Метран-520 или другому совместимому с модулем калибратору давления) или через адаптер USB персональному компьютеру с установленной программой «Поверка СИД» или другим совместимым программным обеспечением.

Электропитание модуля осуществляется от блока электронного калибратора давления или адаптера USB.

Модули изготавливаются в металлическом или пластиковом корпусе.

Модули имеют два исполнения:

- общепромышленное;

- взрывозащищенное, только при работе с калибратором давления взрывозащищенного исполнения (например, Метран-517).

Модули взрывозащищенного исполнения с маркировкой взрывозащиты 1 Ex ia IIB T4 Gb X имеют высокий уровень защиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia».

Внешний вид модулей представлен на рисунке 1.

Схемы пломбировки от несанкционированного доступа представлены на рисунке 2.

МЕТРАН ■мулъдмления эталонный ЮМЫ18      160 КС |

1 0.03 ;»

МЕТРАН"

к

а)

Д-с-ЭМИ        -100.. 160 кПа

N•864           06 .2011 г

в)

tof»* Ди. ■

? mewah

ЬКЫе- -ЧЯвС- .

UETPA- I» 6’М6£1

Д' :Q.02S%

4»-»).    ■ 0 »*■«

б)

’ Д

МЕТРАН

- tl3?kflsai ■ ъчЯйдань

1 МЕТРА- - 3   О160КАЕ>.

Т          ■_ла0.02Ъ

г)

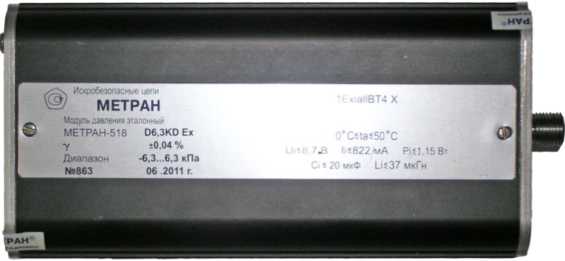

Рисунок 1 - Внешний вид модулей давления эталонных Метран-518:

а) модули с кодом: 160К, 1М, 6М, 25М, 60М, 160М, D160K, D1M, D2,5M, А160К, А1М, А6М с резьбой присоединительного штуцера М20х1,5.

б) модули с кодом: 160К, 1М, 6М, 25М, 60М, 160М, D160K, DIM, D2,5M, А160К, А1М, А6М, D6,3K1, D63K1 с резьбой присоединительного штуцера М12х1,5.

в) модули с кодом: 2,5К, 6,3К, 25К;

г) модули с кодом: D0,63K, D6,3K, D63K

Рисунок 2 - Схемы пломбировки от несанкционированного доступа

Нанесение знака поверки на модули не предусмотрено.

Допускается изготовление модулей с другим цветом корпуса и его элементов.

Заводской номер, состоящий из арабских цифр, наносится методом лазерной печати на маркировочные таблички, расположенные на корпусах модулей (рисунок 3). Допускается применение других методов маркировки, обеспечивающих сохранность маркированной информации в течение всего срока службы.

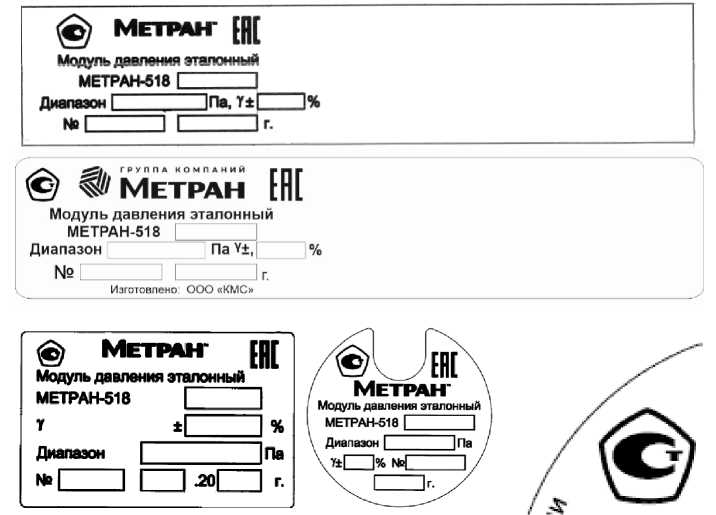

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера

Структура встроенного программного обеспечения (далее - ПО) представляет собой набор функций, вызываемые из главной системной функции «main», а также обработчика прерываний событий передачи данных по асинхронному последовательному интерфейсу (UART).

Идентификационные данные встроенного программного обеспечения модуля давления приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

В модуле давления отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов.

Передача информации калибратору давления через асинхронный последовательный интерфейс модуля не влияет на метрологические характеристики измерения.

Защита модуля давления эталонного Метран-518 от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается установкой наклеек «Повреждение не допускается» на корпусе прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Код модуля давления, диапазоны измерений и минимальный поддиапазон измерений модулей давления, предельно-допускаемое давление, пределы допускаемой основной приведенной погрешности и вид измеряемого давления приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

аблица 3 - Основные технические характеристики

аблица 4 - Показатели надежности

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, трафаретным способом - на табличку модуля в левом верхнем углу.

Таблица 5 - Комплектность средства измерений

приведены в п.1.4 документа 1595.200.00 РЭ «Устройство и работа модуля давления» документа «Модуль давления эталонный Метран-518. Руководство по эксплуатации».

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 140⁵ Па»

Приказ Росстандарта от 05 декабря 2025 г. № 2667 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления»

ТУ 4381-061-51453097-2010 «Модули давления эталонные Метран-518. Технические условия»
