ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению, к настоящему приказу.

• 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Л                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

ч

Регистрационный № 79055-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры переносные Роквелла ТПР (далее - твердомеры) для измерений твердости металлов и сплавов по шкалам Роквелла.

Принцип действия твердомеров основан на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника.

Твердомеры состоят из механизма нагрузки и разгрузки, механизма крепления к образцу, отсчетного устройства контроля нагрузки.

Измеренное значение твердости по шкале Роквелла отсчитывается по барабанной шкале или отображается на дисплее (в зависимости от модификации).

Твердомеры выпускаются в 11 модификациях ТПР-150/400-ВЦА, ТПР-150/800-ВЦА, ТПР-150/1600-ВЦА, ТПР-150-ВМЦ, ТПР-150-ВМА, ТПР-150-100/75-ВМСА, ТПР-150-200/250-ВМСА, ТПР-150-200/100-ВМСА, ТПР-150-500/300-ВМСА, ТПР-150-50/50-ВСА, ТПР-150-25/25-ВСА, которые отличаются способом приложения нагрузки, устройством крепления к поверхности образца и видом отсчетного устройства контроля нагрузки.

Структура условного обозначения твердомеров:

ТПР-150/XXXX-YYY/ZZZ-ABC, где

ТПР - твердомер переносной Роквелла;

150 - максимальная испытательная нагрузка, Н;

ХХХХ - максимальный диаметр образца, мм;

YYYY - расстояние от индентора до стола, мм;

ZZZ - расстояние от центра индентора до стенки твердомера, мм;

А - способ приложения нагрузки (В - механический винтовой, ВМ - механический винтовой с маховиком);

В - вид устройства крепления к поверхности образца (М - магнитное, С - струбцина, Ц - цепное);

С - вид отсчетного устройства контроля нагрузки (А - аналоговый индикатор, Ц - цифровой индикатор).

Общий вид твердомеров представлен на рисунке 1.

а)

б)

в)

г)

д)

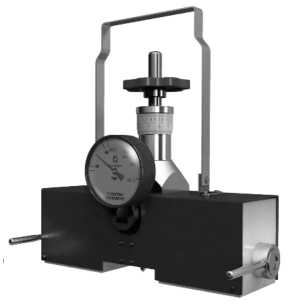

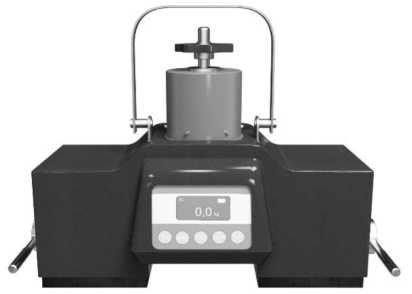

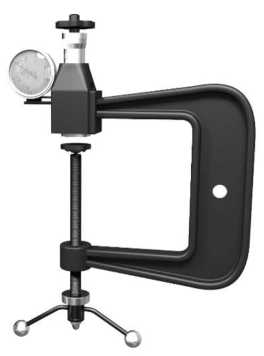

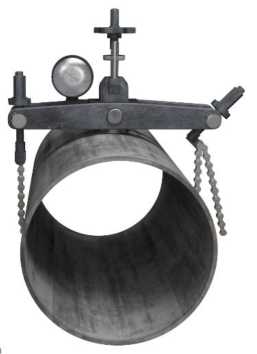

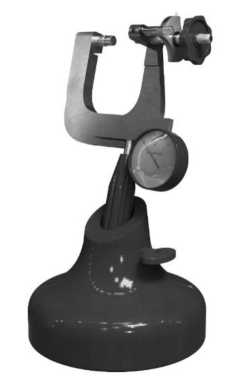

Рисунок 1 - Общий вид твердомеров

а) ТПР-150/400-ВЦА, ТПР-150/800-ВЦА, ТПР-150/1600-ВЦА; б) ТПР-150-ВМЦ; в) ТПР-150-ВМА;

г) ТПР-150-100/75-ВМСА, ТПР-150-200/250-ВМСА, ТПР-150-200/100-ВМСА, ТПР-150-500/300-ВМСА;

д) ТПР-150-50/50-ВСА, ТПР-150-25/25-ВСА

Пломбирование твердомеров переносных Роквелла ТПР не предусмотрено.

Программное обеспечение (ПО) твердомеров ТПР-150-ВМЦ позволяет выбрать шкалу, задать время выдержки образца под установленной нагрузкой и вести мониторинг процесса испытания.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

наносится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3462 «Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»

МРСЕ.441118.018 ТУ Твердомеры переносные Роквелла ТПР. Технические условия

Общество с ограниченной ответственностью «Метротест»

(ООО «Метротест»)

ИНН 0264052072

Адрес места осуществления деятельности: 452680, Республика Башкортостан, г.о. город Нефтекамск, г. Нефтекамск, ул. Индустриальная, зд. 21, стр. 2

Тел. (факс): 8 (34783) 3-66-13, 8 (34783) 3-66-31

Web-сайт: www.metrotest.ru

E-mail: service@metrotest.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Тел.: 8 (343) 350-26-18

Факс: 8 (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _^_ »               2025 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

Регистрационный № 84254-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители температуры волоконно-оптические распределенного типа БИАТ о (далее по тексту - измерители или БИАТ о) предназначены для измерений и регистрации температуры по всей длине волоконно-оптического кабеля, помещенного в газообразную, жидкую или твердую среду.

Принцип действия измеритеей основан на эффекте Рамана или комбинационном рассеянии, которое возникает при неупругом рассеянии фотонов входного светового импульса на атомах колеблющихся молекул. В результате возникают фотоны как с меньшей энергией, чем у входного импульса, то есть с большей длиной волны, так называемые стоксовские компоненты, так и с большей энергией, то есть с меньшей длиной волны - антистоксовские. Наиболее чувствительны к изменению температуры антистоксовские компоненты, при этом мерой температуры является отношение интенсивности антистоксовской компоненты к интенсивности стоксовской.

Структура БИАТ о состоит из размещенного в корпусе блока формирования сигнала с частотным генератором, задающего лазера, блока оптических кювет (от 1 до 4 каналов), лазера накачки, блока питания, фотоприемного устройства, блока аналого-цифрового преобразователя (далее - АЦП) и блока микропроцессора (далее - блок опроса), а также специализированного одномодового волоконно-оптического кабеля в качестве температурного датчика. Частотно-модулированный свет лазера направляется в световод кабеля, после чего в любой точке вдоль волокна возникает комбинационный рассеянный свет, излучаемый во всех направлениях. Часть комбинационного рассеянного света движется в обратном направлении к блоку опроса. Затем выполняется спектральная фильтрация света обратного рассеивания, его преобразование в измерительных каналах приемного блока в электрические сигналы, усиление и электронная обработка в блоке АЦП. Микропроцессор проводит расчет преобразования Фурье сигнала, полученного от блока АЦП. В качестве промежуточного результата получают кривые комбинационного обратного рассеивания, как функцию длины кабеля. Амплитуда кривых обратного рассеивания пропорциональна интенсивности соответствующего комбинационного рассеивания. Из отношения кривых обратного рассеивания получают температуру волокна вдоль всего оптоволоконного кабеля.

Совместно с БИАТ о может эксплуатироваться автоматизированное рабочее место (далее - АРМ) оператора, поддерживающее связь с блоком опроса БИАТ о и прочими устройствами локальной сети предприятия, в пределах которого БИАТ о находит применение. АРМ оператора представляет собой персональный компьютер, на котором настроено подключение к блоку опроса БИАТ о с целью удалённого управления и сбора результатов измерений.

Общий вид компонентов БИАТ о представлен на рисунках 1-3.

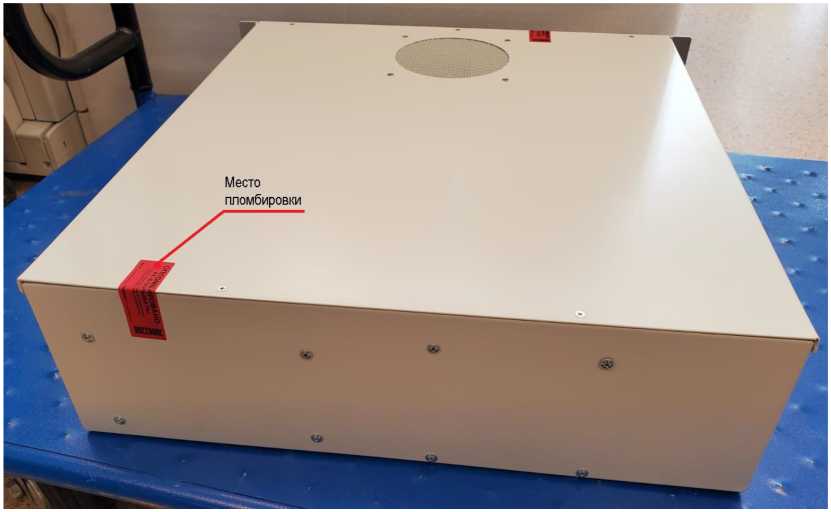

БИАТ о пломбируется на предприятии-изготовителе двумя пломбами в виде наклейки. Место установки пломб показано на рисунках 1-2.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт измерителей, в соответствии с действующим законодательством. Измерители имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на маркировочную табличку ударным способом в виде цифрового обозначения (рисунок 4).

, Место

'' пломбировки

Знак утверждения типа

Рисунок 1 - Общий вид блока опроса БИАТ о (лицевая сторона)

Рисунок 2 - Общий вид блока опроса БИАТ о (тыльная сторона)

fl ОпюМониюринг

БИАТ о

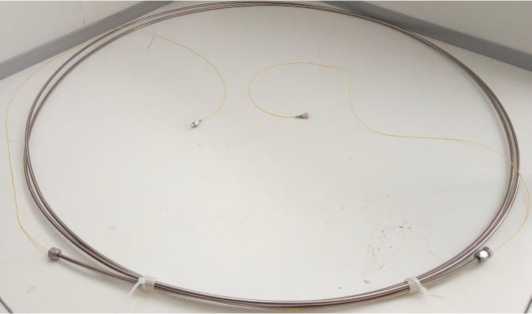

Рисунок 3 - Общий вид волоконно-оптического кабеля системы

Рисунок 4 - Общий вид идентификационной таблички

Программное обеспечение (далее - ПО) БИАТ о состоит из встроенной части ПО и автономной части ПО «SITABSDTS», «SITDTSWebViewer», «SITDTSControl».

Метрологически значимым является только встроенное ПО, которое устанавливается на предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Метрологические характеристики системы оценены с учетом влияния на них ПО.

Идентификационные данные встроенного ПО представлены в таблице 1.

Таблица 1 -

данные ПО

Автономное ПО «SITABSDTS», «SITDTSWebViewer», «SITDTSControl» поставляется в комплекте с БИАТ о и предназначено для конфигурации и проведения измерений, а также реализации следующих функций: обработки данных, управления данными, отображения данных (в т.ч. с использованием локальных и глобальных сетей), диагностики неисправностей, техобслуживания, аутентификации и регистрации пользователя.

Автономное ПО «SITABSDTS», «SITDTSWebViewer», «SITDTSControl» не влияет на метрологические характеристики БИАТ о, поскольку не производит вычисления и оперирует цифровыми данными, полученными от БИАТ о.

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) и паспорта типографским способом или методом штемпелевания, а также на корпус блока опроса БИАТ о при помощи наклейки.

Таблица 4 - Комплектность БИАТ о

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 26.51.52-31402-14129298-2021 «Измеритель температуры волоконно-оптический распределенного типа БИАТ о. Технические условия»

Общество с ограниченной ответственностью «ОптоМониторинг»

(ООО «ОптоМониторинг»)

ИНН 7709410923

Юридический адрес: 117312, г. Москва, ул. Вавилова, д. 47А, эт. 2, пом. V, ком. 2

Общество с ограниченной ответственностью «ОптоМониторинг»

(ООО «ОптоМониторинг»)

ИНН 7709410923

Адрес места осуществления деятельности: 119607, г. Москва, вн.тер.г. муниципальный округ Раменки, б-р Раменский, д. 1

Телефон: +7 (495) 252-90-10

E-mail: info@optomonitoring.ru

Web-сайт: optomonitoring.ru

Общество с ограниченной ответственностью ООО «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ»)

Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34 корп. 2, пом. I, ком 6 Тел./факс: +7 (495) 664-23-42

Е-mail: info@inexcert.ru

Web-сайт: www.inexcert.ru

Аттестат аккредитации ООО «ИНЭКС СЕРТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312302 от 14.09.2017

Регистрационный № 89846-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T предназначены для измерения и многотарифного учета активной и реактивной электрической энергии прямого и обратного направлений в трехфазных сетях переменного тока промышленной частоты при включении в сеть через трансформаторы тока. Счетчики могут использоваться как автономно, так и в составе автоматизированных информационно-измерительных систем учета электрической энергии.

Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока с помощью аналого-цифрового преобразователя с последующей обработкой с помощью микроконтроллера.

Конструктивно счетчик состоит из пластикового корпуса, контактной (клеммной) колодки, печатных плат и дисплея. Счетчик имеет в своём составе датчики тока, в качестве которых служат токовые трансформаторы; датчики напряжения, в качестве которых служат резистивные делители напряжения; микросхему аналого-цифрового преобразователя (АЦП); микроконтроллер; энергонезависимые часы реального времени; энергонезависимую память для хранения данных; графический дисплей для отображения измеренных величин и другой информации; кнопки управления; оптический порт; испытательные оптические выходы активной и реактивной энергии; модули основного и резервного канала связи; встроенный источник питания.

Контактная (клеммная) колодка служит для подключения электросети, соединяется с корпусом и закрывается прозрачной крышкой клеммного отсека. Крышка корпуса счетчика и крышка клеммного отсека допускают пломбировку.

В журналах событий фиксируются значимые события, в числе которых изменения конфигурации, попытки внешнего воздействия на процесс учета электроэнергии, превышения пороговых значений параметров электросети и нагрузки. Счетчик регистрирует события и сохраняют их в памяти с фиксацией даты и времени. Счетчик дает возможность определить тарифные расписания с использованием до 4 тарифов и до 12 тарифных зон в сутки, задаваемых при конфигурировании. При создании расписаний используются суточные расписания, тарифные недели и специальные дни, возможно определить переход зима/лето.

Счетчики изготавливаются в различных модификациях, различающихся наличием SIM-чипа, наличием внутренней или внешней антенны, наличием и типом резервного канала связи. Каждая модификация имеет своё уникальное условное обозначение, состав и возможные варианты характеристик которого приведены в таблице 1.

Наличие SIM-чипа

/нет индекса/ - отсутствует SC - применяется SIM-чип

Резервный канал связи

/нет индекса/ - отсутствует, либо один или несколько индексов:

RS или S - RS-485

B - Bluetooth Low Energy (BLE)

Антенна GSM

/нет индекса/ - встроенная А - внешняя антенна

Основной канал связи 2G - 2G (GSM/GPRS)

Максимальный фазный ток 10 - 10 А

Класс точности по активной/реактивной энергии 05/1 - 0,5S/1,0

Конструктивное исполнение и схема включения

3Т - трехфазный щитового исполнения трансформаторного включения

Торговая марка счетчика

Общий вид счетчика, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из двенадцати арабских цифр, наносится на лицевую панель корпуса счетчиков методом лазерной гравировки.

Место нанесения заводского номера

Место нанесения знака утверждения типа

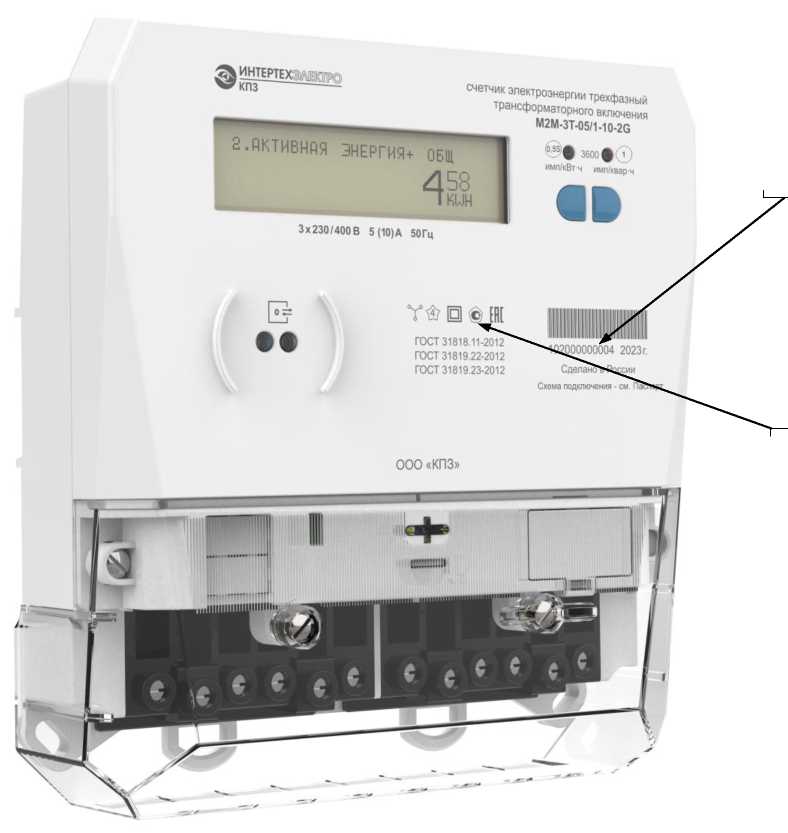

Рисунок 1 - Общий вид счетчика

Место расположения пломб и место нанесения знака поверки указаны на рисунке 2.

Поставляемый производителем счетчик имеет две пломбы, находящиеся под прозрачной крышкой клеммного отсека: пломбу на проволоке со знаком поверки (слева) и пломбу со знаком завода-изготовителя (справа). Пломба со знаком завода-изготовителя может быть выполнена в виде пломбы на проволоке либо в виде пластилиновой пломбы.

Снаружи на правой стороне счетчик имеет дополнительную наклейку-пломбу.

На счетчике предусмотрено место для пломбы обслуживающей организации, которая устанавливается над крышкой клеммного отсека и выполняется в виде пломбы на проволоке.

Пломба со знаком

/ Наклейка-пломба

Пломба на проволоке со знаком поверки

Место для пломбировки обслуживающей организацией завода-изготовителя

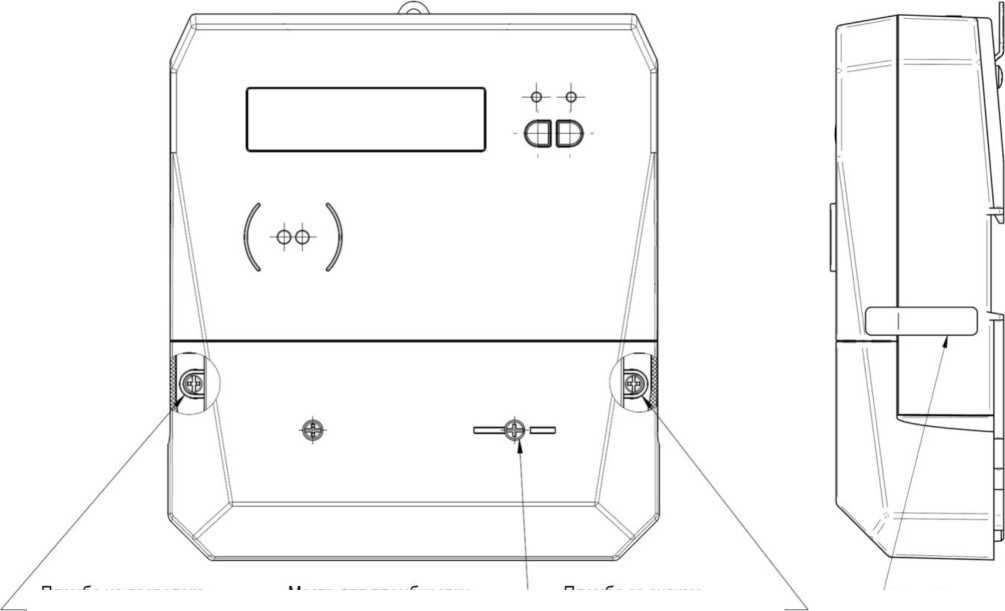

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по каналам связи.

Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки.

Встроенное ПО не может быть считано без вскрытия корпуса счетчика и использования специального оборудования и программного обеспечения. Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл. Номер версии ПО может быть считан со счетчика по каналам связи.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО счетчиков приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Таблица 3 -

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надежности

Таблица 6 - Комплектность

наносится на корпус счетчика методом лазерной гравировки, на титульный лист паспорта и руководства по эксплуатации - типографским способом.

Сведения о методиках (методах) измерений приведены в подразделе 2.8 «Устройство электроэнергии трехфазный трансформаторного по эксплуатации. ПРЕТ.411152.007РЭ».

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»

ПРЕТ.411152.007ТУ «Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T. Технические условия»

Общество с ограниченной ответственностью «Курганский приборостроительный завод» (ООО «КПЗ»)

ИНН 7708369158

Юридический адрес: 640003, Курганская обл., г.о. город Курган, г. Курган, ул. Тимофея

Невежина, стр. 3и, помещ. 231 Телефон (факс): +7 (3522) 42-80-00

Web-сайт: www.kpsz.ru

E-mail: info@kpsz.ru

Общество с ограниченной ответственностью «Курганский приборостроительный завод» (ООО «КПЗ»)

ИНН 7708369158

Юридический адрес: 640003, Курганская обл., г.о. город Курган, г. Курган, ул. Тимофея Невежина, стр. 3и, помещ. 231

Адрес места осуществления деятельности: 640003, Курганская обл., г.о. город Курган, г. Курган, ул. Тимофея Невежина, стр. 3и

Телефон (факс): +7 (3522) 42-80-00

Web-сайт: www.kpsz.ru

Е-mail: info@kpsz.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28

Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: https://prommash-test.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312126

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-cайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

Регистрационный № 80607-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры сетевые индустриальные СИКОН С70 (в дальнейшем - контроллеры) предназначены для измерений времени и автоматического присвоения событиям и данным меток шкалы времени контроллера, а также корректировке собственной шкалы времени от источников шкалы времени по командам управления.

Принцип действия контроллеров основан на обмене данными в цифровой форме с подчинёнными вычислителями, измерителями и контроллерами с последующей обработкой встроенным микроконтроллером, хранением и передачей этих данных спорадически и по запросу на вышестоящие уровни автоматизированных систем.

Контроллеры обеспечивают:

• - автоматический сбор, обработку, архивирование данных учёта с подчинённых устройств по задаваемым группам измерения в системах коммерческого и технического многотарифного учёта электрической энергии и мощности;

• - автоматический обмен данными по состоянию дискретных сигналов с подчинёнными контроллерами;

• - на основании собранных данных производит расчёт параметров учёта электрической энергии

и мощности, параллельное предоставление к ним регламентированного доступа по каналам связи: по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной передачи данных с использованием технологии GPRS:   передача данных осуществляется в соответствии со стандартами

ГОСТ Р МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006, Modbus/TCP, Modbus/RTU, а также по открытому протоколу обмена «Пирамида»;

• - синхронизацию времени подчинённых контроллеров и измерительных преобразователей, имеющих встроенные часы;

• - автоматическую синхронизацию собственной шкалы времени от источников шкалы времени по инициативе контроллера;

• - самодиагностику с записью событий в журнале событий;

• - защиту от зацикливаний, самостоятельная инициализация при возобновлении питания;

• - конфигурирование (параметрирование) с помощью прикладного программного обеспечения.

Контроллер обеспечивает работу по следующим внешним интерфейсам:

• - Ethernet 100Base-T, TCP/IP;

- RS-232

- RS-485.

Коммуникационные модули, реализующие последовательные интерфейсы, устанавливаются в кроссовых отсеках соответствующих модификаций. Расширение количества интерфейсов выполняется за счёт использования: Ethernet-cepeepa TCP/IP-COM и USB концентраторов, а также подключения измерительных преобразователей непосредственно на RS-485 интерфейсы контроллера.

Для связи по радиоканалу и PLC используются внешние модемы, контроллер обеспечивает управление модемом и адресацию сети устройств в зависимости от типа конкретного модема.

Режимы обмена информацией:

• - по регламенту (по меткам времени);

• - спорадически;

• - по запросу.

Контроллеры содержат встроенные энергонезависимые часы реального времени, работа которых при отсутствии внешнего электропитания поддерживается встроенным литиевым элементом питания.

Контроллеры содержат встроенную энергонезависимую флешь-память, время сохранности информации при отсутствии внешнего питания не менее 10 лет.

Количество электросчетчиков, подключаемых к одному порту контроллера по интерфейсу RS-485, зависит от технических характеристик используемых счетчиков, но всегда не более 31.

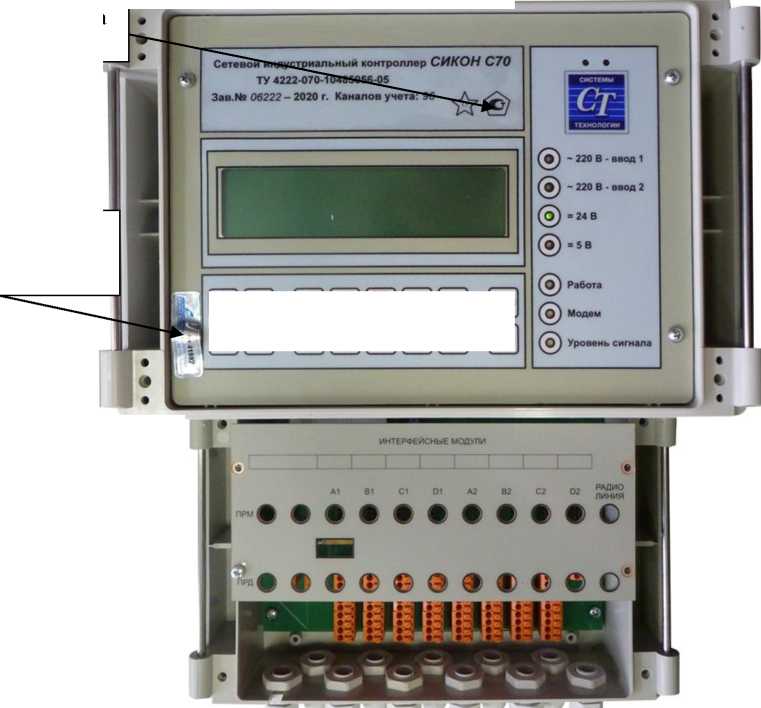

Общий вид контроллеров с указанием схем пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведён на рисунке 1.

Место нанесения знака утверждения типа

Место пломбировки от несанкционированного доступа

Рисунок 1 - Общий вид контроллера

Программное обеспечение (ПО) состоит из двух частей:

• -  встроенное ПО контроллера, предназначенное для исполнения соответствующих функций контроллера;

• -  конфигурационное ПО контроллера, предназначенное для проведения настройки и параметрирования контроллера

Встроенное программное обеспечение состоит из пакета программ, с выделенной метрологической частью, обеспечивающих функционирование контроллера.

С помощью конфигурационного ПО, предназначенного для исполнения на ЭВМ под управлением ОС Windows, пользователь (оператор) имеет возможность настроить контроллер на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов контроллера.

Вычисления происходят с использованием арифметики с плавающей точкой со знаком, достаточной для хранения накопленных измерений за требуемые промежутки времени. Характеристика числа с плавающей точкой соответствует типу REAL48.

Файлы метрологически значимой части и идентификационные данные программного обеспечения, установленного в контроллере приведены в таблице 2.

Таблица 2 -

обеспечения

данные

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 3 -

Таблица 4 - Основные технические характеристики

наносится на корпус контроллера рядом с маркировкой модификации контроллера путем нанесения соответствующей наклейки. В эксплуатационной документации знак утверждения типа наносится на титульные листы формуляра и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 31.07.2018

поверочной схемы для средств измерений времени и частоты

ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными

ГОСТ Р МЭК 61142-2001 Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Обмен данными по локальной шине

ГОСТ Р МЭК 870-5-101 - 2001 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики

ГОСТ Р МЭК 870-5-104 - 2004 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей

ТУ 4222-070-10485056-05 (ВЛСТ 220.00.000 ТУ) Контроллеры сетевые индустриальные СИКОН С70. Технические условия

Общество с ограниченной ответственностью Завод «Промприбор»

(ООО Завод «Промприбор»)

ИНН 3328437830

Адрес места осуществления деятельности: 600014, г. Владимир, ул. Лакина, д. 8 Телефон/факс: +7(4922) 33-67-66 /33-79-60

E-mail: st@sicon.ru

Web-сайт: www.sicon.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

117418 г. Москва, Нахимовский проспект, 31

Телефон: 8 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
